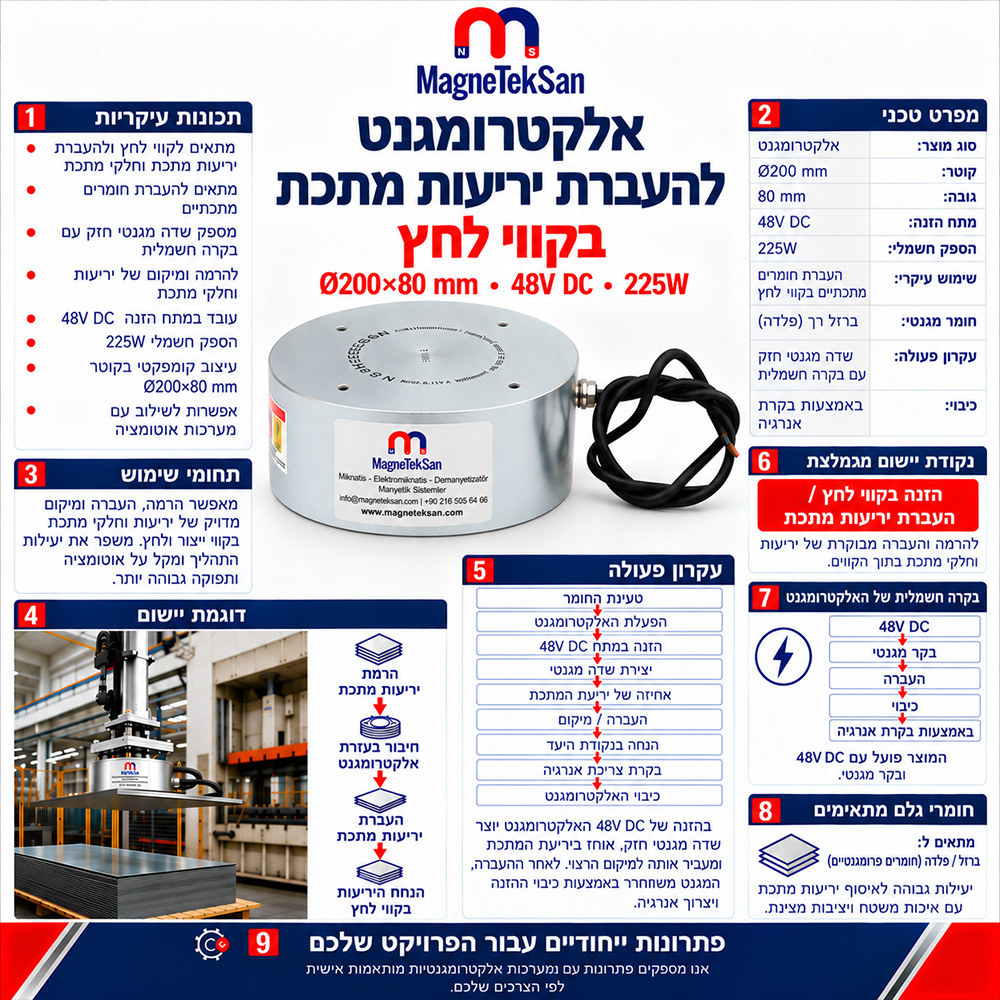

אלקטרומגנט להעברת יריעות פלדה בקווי מכבשים Ø200×80 מ"מ – 48V DC 225W

אלקטרומגנט למכבשים Ø200×80 מ"מ הוא תפסן אלקטרומגנטי תעשייתי המיועד לתפיסה, להעברה ולמיקום מבוקרים של חלקים חתוכים מיריעות פלדה פרומגנטיות במערכות הזנת מכבשים ובקווי עיצוב מתכות. המוצר פועל במתח 48V DC ובהספק חשמלי של 225W, ומייצר שדה מגנטי בעת הפעלתו, המאפשר אחיזה ושינוע של חלקי פלדה מתאימים בין תחנות ייצור באמצעות מערכות אוטומציה או מנגנוני העברה תואמים.

מהו אלקטרומגנט להעברת יריעות פלדה בקווי מכבשים?

אלקטרומגנט למכבשים הוא התקן אחיזה מגנטי בעל בקרה חשמלית, המשמש לתפיסה, לאחיזה, להעברה ולמיקום של חלקי פלדה פרומגנטיים מתאימים במתקני כבישה ועיצוב מתכות תעשייתיים.

המאפיינים העיקריים של דגם זה הם:

• קוטר: Ø200 מ"מ

• גובה: 80 מ"מ

• מתח הזנה: 48V DC

• הספק חשמלי: 225W

ייעודו העיקרי הוא העברה מבוקרת של חלקים חתוכים מיריעות פלדה בתוך קווי ייצור, ולא הרמה כללית של מטענים כבדים.

מהו חלק חתוך מיריעת פלדה?

חלק חתוך מיריעת פלדה הוא רכיב מתכתי שנחתך מראש למידות ולצורה מוגדרות, לצורך המשך עיבוד בתהליך הייצור.

חלקים אלה משמשים בתהליכים שונים, כגון:

• כבישה

• הטבעה

• כיפוף

• חיתוך

• ניקוב

• משיכה עמוקה

• תהליכי עיצוב מתכות נוספים

תפסן אלקטרומגנטי יכול להקל על העברת חלקים פרומגנטיים מתאימים בין שלבי הייצור.

מדוע משתמשים באלקטרומגנטים בקווי מכבשים?

בקווי כבישה נדרש לעיתים קרובות לקחת יריעות מערימה, להזין אותן למכבש או להעביר רכיבים בין תחנות עבודה שונות.

ניתן לבצע פעולות אלה באמצעות תפסנים מכניים, מערכות ואקום, רובוטים תעשייתיים או התקני אחיזה מגנטיים.

עבור חלקי פלדה פרומגנטיים מתאימים, אלקטרומגנט מאפשר שליטה חשמלית בפעולות האחיזה והשחרור.

לכן ניתן להשתמש בו כרכיב אחיזה במערכת העברה אוטומטית.

באילו נקודות בקו מכבשים ניתן להתקין את האלקטרומגנט?

בהתאם למבנה המכני ולתנאי העבודה, קיימים מספר יישומים אפשריים.

לקיחת יריעות: אחיזה בחלק פלדה מתאים בעת הפרדתו מערימת יריעות.

הזנת מכבש: העברה ומיקום של היריעה באזור הזנת המכבש או התבנית.

העברה בין תחנות: שינוע של חלקים פרומגנטיים מתאימים בין שלבי ייצור שונים.

מיקום רכיבים: אחיזה זמנית של חלק פלדה במיקום מוגדר.

יש לבדוק את שיטת ההתקנה ואת כוח האחיזה בפועל עבור כל יישום.

כיצד פועלת מערכת העברה אלקטרומגנטית של יריעות?

מחזור עבודה טיפוסי יכול להתבצע בסדר הבא:

ערימת יריעות פלדה ↓ התקרבות האלקטרומגנט Ø200×80 מ"מ ↓ הפעלת מתח הזנה 48V DC ↓ תפיסה מגנטית של חלק פרומגנטי ↓ העברה ומיקום ↓ תחנת הזנת המכבש ↓ פקודת שחרור חשמלית ↓ הנחת חלק יריעת הפלדה במקומו

ניתן לשלב תהליך זה במערכת שינוע אוטומטית שתוכננה כראוי.

כיצד האלקטרומגנט מחזיק יריעת פלדה?

כאשר זרם חשמלי עובר דרך סליל האלקטרומגנט, נוצר שדה מגנטי.

כאשר חלק פלדה פרומגנטי מתאים מתקרב למשטח המגנטי הפעיל, נוצר כוח משיכה מגנטי.

כוח זה עשוי לאפשר את אחיזת החלק במהלך ההעברה.

הכוח בפועל תלוי במעגל המגנטי, בתכונות החומר, בתנאי המגע ובגאומטריה של החלק.

ההספק החשמלי לבדו אינו מספיק לקביעת כוח האחיזה.

מה המשמעות של 48V DC?

הסימון 48V DC מציין שמתח ההזנה הנומינלי של האלקטרומגנט הוא 48 וולט בזרם ישר.

יש להשתמש במקור מתח DC מתאים ובמעגל בקרה בעל דירוג חשמלי נכון.

הזנה מתאימה חיונית לשמירה על תנאי העבודה החשמליים שנקבעו בתכנון.

מה משמעות ההספק החשמלי 225W?

הערך 225W מציין את ההספק החשמלי הנומינלי של האלקטרומגנט.

נתון זה מתאר את העומס החשמלי של המכשיר ואינו מציין ישירות את כושר ההרמה שלו.

לדוגמה, לא ניתן להמיר הספק של 225W באופן ישיר למשקל אחיזה מובטח בקילוגרמים.

יש לקבוע את כוח האחיזה בפועל על בסיס נתונים טכניים מאומתים או בדיקות ייעודיות.

מה משמעות המידות Ø200×80 מ"מ?

המידות הן:

קוטר: Ø200 מ"מ גובה: 80 מ"מ

המבנה העגול עשוי להקל על שילוב האלקטרומגנט במנגנוני העברה ובמערכות אוטומציה מתאימות.

שיטת החיבור צריכה להתאים למבנה המכני של הציוד.

כמה קילוגרמים יכול האלקטרומגנט להחזיק?

עבור דגם זה לא צוינו כוח אחיזה מרבי מאומת או כושר הרמה מאושר.

יכולת האחיזה בפועל תלויה בגורמים שונים:

• סוג הפלדה ודרגתה

• עובי היריעה

• מידות החלק

• שטח המגע

• מישוריות המשטח

• ציפויים

• מרווח האוויר

• הגאומטריה של החלק

• תנאי ההזנה החשמלית

• כיוון הכוח הפועל

לכן אין לציין כושר הרמה מובטח ללא בדיקות מתאימות.

האם האלקטרומגנט יכול לתפוס יריעות פלדה דקות?

כן, בהתאם לתנאי היישום הוא עשוי להתאים ליריעות פלדה פרומגנטיות דקות.

עם זאת, עובי היריעה משפיע על המעגל המגנטי ועל כוח האחיזה הזמין.

יריעות דקות מאוד עלולות גם להתעוות במהלך האחיזה המגנטית.

מומלץ לבצע בדיקה באמצעות דוגמה אמיתית של החומר.

האם ניתן להחזיק יריעות פלדה עבות?

ניתן לבחון שימוש באלקטרומגנט עבור יריעות פרומגנטיות עבות יותר.

עם זאת, העובי לבדו אינו מספיק כדי לקבוע אם ניתן להחזיק חלק בבטחה.

יש להעריך גם את המשקל, הגאומטריה, שטח המגע האפקטיבי ומצב פני השטח.

האם ניתן לקחת יריעה אחת בלבד מתוך ערימה?

לא ניתן להבטיח לקיחה אמינה של יריעה אחת בדיוק בכל תנאי העבודה.

במקרים מסוימים, מספר יריעות עלולות להתרומם יחד.

הסיבות האפשריות כוללות:

• נוכחות שמן בין היריעות

• היצמדות המשטחים

• השפעת השדה המגנטי על יריעות סמוכות

• עובי היריעות

• גאומטריית החלקים

• מצב הערימה

כאשר נדרשת הפרדה אמינה של יריעה אחת, ייתכן שיהיה צורך במפרידי יריעות ובחיישנים נוספים.

האם מפריד יריעות זהה לאלקטרומגנט להעברת יריעות?

לא.

אלקטרומגנט להעברת יריעות משמש לתפיסה ולהעברה של חלקים פרומגנטיים מתאימים.

מפריד יריעות מסייע בהפרדת יריעות מתכת בודדות מתוך ערימה.

ניתן להשתמש בשני ההתקנים יחד במערכות אוטומטיות להזנת מכבשים.

האם ניתן להתקין את האלקטרומגנט על זרוע רובוטית?

כן, בתנאי שמתקיימות הדרישות המכניות, החשמליות ודרישות הבטיחות.

בעת השילוב יש להביא בחשבון:

• כושר הנשיאה של הרובוט

• משקל החלק

• כוח האחיזה האלקטרומגנטי

• מבנה החיבור

• מהירות התנועה

• תאוצה והאטה

• רצף הפיקוד

• דרישות הבטיחות

יש לאשר את התאימות לדגם הרובוט המסוים באמצעות הערכה הנדסית.

האם האלקטרומגנט מתאים למערכות העברה ליניאריות?

כן, בהתאם לתכנון הפרויקט.

יישומים אפשריים כוללים:

• מנגנוני העברה ליניאריים

• מערכות גנטרי

• ציוד Pick-and-Place

• מערכות אוטומטיות להזנת מכבשים

• מכונות ייעודיות להעברת יריעות

יש לשלב את האלקטרומגנט עם מבנה מכני ומערכת בקרה חשמלית מתאימים.

האם האלקטרומגנט יכול להחליף תפסן ואקום?

ביישומים מסוימים של יריעות פלדה פרומגנטיות, האלקטרומגנט יכול להוות חלופה לתפסן ואקום.

עם זאת, שתי הטכנולוגיות פועלות לפי עקרונות שונים.

תפסן ואקום: מחזיק משטח מתאים באמצעות הפרש לחצים.

תפסן אלקטרומגנטי: מחזיק חומר פרומגנטי מתאים באמצעות כוח משיכה מגנטי.

הבחירה תלויה בחומר, במצב המשטח, בגאומטריה, בזמן המחזור הנדרש ובדרישות הבטיחות.

האם האלקטרומגנט יכול להחזיק יריעות נירוסטה?

הדבר תלוי בסוג הפלדה הבלתי מחלידה ובמצבה המטלורגי.

לחלק מסוגי הנירוסטה יש תכונות מגנטיות משמעותיות, בעוד שסוגים אוסטניטיים מסוימים עשויים להגיב לשדה מגנטי באופן חלש מאוד.

לכן אין להניח שניתן להחזיק את כל סוגי יריעות הנירוסטה באמצעות האלקטרומגנט.

מומלץ לבדוק את החומר בפועל.

האם ניתן להחזיק יריעות אלומיניום?

לא באמצעות כוח משיכה פרומגנטי רגיל.

אלומיניום אינו חומר פרומגנטי.

האלקטרומגנט מיועד בעיקר לחלקים מתאימים מברזל, מפלדת פחמן ומסוגי פלדה פרומגנטיים אחרים.

האם ניתן להחזיק חלקים מנחושת או מפליז?

בתנאי אחיזה אלקטרומגנטית רגילים — לא.

נחושת ופליז אינם חומרים פרומגנטיים.

לכן הם אינם נמשכים באותו אופן כמו חלקים מתאימים מברזל או מפלדה.

האם ניתן לתפוס יריעות פלדה צבועות?

הדבר עשוי להיות אפשרי עבור יריעות פלדה פרומגנטיות מתאימות.

עם זאת, צבע וציפויים אחרים יוצרים מרחק נוסף בין המשטח המגנטי הפעיל לבין הפלדה.

מרווח זה עלול להפחית את כוח האחיזה.

מומלץ לבצע בדיקות באמצעות החלק הצבוע המשמש בפועל בייצור.

האם ניתן לשנע יריעות פלדה משומנות?

בקווי כבישה, יריעות מתכת מכוסות לעיתים קרובות בשמן או בחומרי סיכה.

נוכחות השמן עשויה להשפיע על:

• המגע בין המשטחים

• החיכוך

• תנועת החלק

• התנהגות החלק בעת השחרור

• אמינות האחיזה הכוללת

מומלץ לבדוק את המערכת באמצעות יריעות משומנות אמיתיות ובתנאים המייצגים את הייצור.

האם פני היריעה חייבים להיות שטוחים?

מישוריות היא גורם חשוב באחיזה אלקטרומגנטית.

משטח מגע שטוח מסייע להקטין את מרווח האוויר ולשפר את יעילות המעגל המגנטי.

משטחים מעוקלים, לא אחידים או מעוותים עלולים להקטין את שטח המגע האפקטיבי.

כתוצאה מכך כוח האחיזה הזמין עלול לרדת.

מדוע מרווח האוויר חשוב?

מרווח האוויר הוא המרחק בין המשטח המגנטי הפעיל לבין החלק הפרומגנטי.

ככל שמרחק זה גדל, כוח המשיכה המגנטי עשוי לרדת באופן משמעותי.

גורמים היוצרים מרווח נוסף כוללים:

• צבע

• חלודה

• לכלוך

• חספוס פני השטח

• עקמומיות היריעה

• שכבות ביניים

• מגע לא אחיד

יש להביא בחשבון את מרחקי העבודה בפועל בעת תכנון המערכת.

האם האלקטרומגנט יכול להחזיק יריעות פלדה חלודות?

כוח המשיכה המגנטי עשוי להישמר אם הפלדה שמתחת לשכבת החלודה עדיין פרומגנטית.

עם זאת, שכבת חלודה עבה, קשקשת תחמוצת או אי-אחידות במשטח עלולות להגדיל את מרווח האוויר האפקטיבי ולהפחית את כוח האחיזה.

מומלץ להעריך את מצב החומר בפועל לפני השימוש.

מה קורה כאשר מנתקים את ההזנה החשמלית?

השדה המגנטי העיקרי של האלקטרומגנט נוצר באמצעות זרם חשמלי העובר בסליל.

כאשר מנתקים את ההזנה, השדה המגנטי נחלש באופן משמעותי.

עם זאת, מגנטיות שיורית עשויה להישאר במעגל המגנטי או בחלק עצמו.

לכן לא ניתן להבטיח שחרור מלא ומיידי בכל התנאים.

האם היריעה משתחררת מיד לאחר ניתוק החשמל?

לא בהכרח.

מגנטיות שיורית, תכונות החומר ושיטת הבקרה החשמלית עשויות להשפיע על התנהגות השחרור.

כאשר נדרש שחרור מהיר וחוזר באופן עקבי, ייתכן שיהיה צורך באסטרטגיית בקרה מיוחדת של הסליל או בדה-מגנטיזציה.

יש לאמת את הביצועים בתנאי עבודה אמיתיים.

מה קורה אם החשמל נפסק במהלך העברת היריעה?

האלקטרומגנט תלוי בהזנה חשמלית כדי ליצור את השדה המגנטי העיקרי האחראי לאחיזה.

במקרה של הפסקת חשמל, כוח האחיזה עלול לרדת משמעותית, והחלק עלול להשתחרר וליפול.

בטיחות מטען תלוי במקרה של הפסקת חשמל אינה יכולה להסתמך אך ורק על כוח האחיזה של אלקטרומגנט זה.

יש לספק אמצעי הגנה מכניים מתאימים, אמצעי בקרה בטיחותיים והערכת סיכונים.

האם זהו מגנט אלקטרו-פרמננטי?

לא.

מוצר זה הוא אלקטרומגנט רגיל, שהשדה המגנטי העיקרי שלו נוצר באמצעות זרם חשמלי.

לכן פעולת האחיזה הבסיסית תלויה בהזנה חשמלית.

מערכת אלקטרו-פרמננטית משתמשת במבנה מגנטי שונה ויכולה להחזיק חלק ללא הזנה חשמלית רציפה במהלך שלב האחיזה.

אין לראות בשתי הטכנולוגיות פתרונות זהים.

האם זהו אלקטרומגנט הרמה למנוף?

לא.

ייעודו העיקרי של המוצר הוא תפיסה, העברה ומיקום מבוקרים של חלקים מתאימים מיריעות פלדה בקווי מכבשים ובמתקני עיצוב מתכות.

אין להציגו כאלקטרומגנט הרמה כללי למנופים או למטענים כבדים ללא תכנון ובדיקה ייעודיים.

מה ההבדל בינו לבין אלקטרומגנט להרמת לוחות פלדה כבדים?

אלקטרומגנטים להרמת לוחות כבדים עשויים להיות מתוכננים במיוחד לשינוע לוחות פלדה גדולים במספנות, במפעלי פלדה ובתעשייה הכבדה.

דגם זה מיועד להעברה מבוקרת של חלקים מתאימים מיריעות מתכת במערכות הזנת מכבשים.

ההבדל העיקרי הוא ביישום התעשייתי המיועד ולא רק במידות.

האם ניתן להעביר חלקים לאחר תהליך הכבישה?

כן, ניתן לבחון את השימוש בו להעברת חלקי פלדה פרומגנטיים מתאימים לאחר פעולות כבישה או עיצוב.

עם זאת, יש להעריך את הגאומטריה האמיתית, שטח המגע, המשקל ותנאי האחיזה.

חלקים מעוצבים עשויים לדרוש תצורה שונה של קטבים מגנטיים או מספר נקודות אחיזה.

האם ניתן להשתמש בכמה אלקטרומגנטים בו-זמנית?

כן, בהתאם ליישום.

ייתכן שיהיה צורך בכמה אלקטרומגנטים כאשר נדרש להחזיק חלק במספר נקודות.

בעת התכנון יש להביא בחשבון:

• מספר האלקטרומגנטים

• מיקום נקודות האחיזה

• מרכז הכובד של החלק

• חלוקת העומס

• כיוון ההעברה

• הבקרה החשמלית

• מצבי כשל אפשריים

לפני השימוש יש לבצע הערכה הנדסית מתאימה.

האם האלקטרומגנט יכול לפעול ברציפות?

לא צוין עבור דגם זה מחזור עבודה רציף מאומת.

לכן אין להצהיר על תכונות כגון 100% ED או פעולה רציפה במשך 24 שעות ללא אישור היצרן.

יש להעריך את טמפרטורת הסליל, משך ההזנה, תנאי הקירור ותדירות מחזורי העבודה.

האם האלקטרומגנט מתחמם בזמן העבודה?

כן.

מעבר זרם חשמלי דרך הסליל גורם ליצירת חום.

הטמפרטורה המתקבלת תלויה ב:

• מבנה הסליל

• משך ההזנה החשמלית

• טמפרטורת הסביבה

• תנאי פיזור החום

• מחזור העבודה

יש לאשר את תנאי העבודה המותרים כדי למנוע התחממות יתר של הסליל.

כיצד קובעים את כוח האחיזה בפועל?

השיטה האמינה ביותר היא בדיקת האלקטרומגנט עם החלק האמיתי בתנאים המייצגים את היישום המתוכנן.

הפרמטרים החשובים כוללים:

• סוג הפלדה

• עובי היריעה

• מישוריות המשטח

• ציפוי פני השטח

• שטח המגע האפקטיבי

• מרווח האוויר

• מתח ההזנה

• כיוון הכוח

• הגאומטריה של החלק

במערכות אוטומטיות יש להביא בחשבון גם תאוצות, האטות וכוחות דינמיים נוספים.

האם ניתן להפעיל אותו במתח 24V במקום 48V?

מתח ההזנה הנומינלי הוא 48V DC.

שימוש במתח שונה משנה את תנאי העבודה החשמליים ועלול להשפיע על כוח האחיזה הזמין.

אין להפעיל את האלקטרומגנט במתח אחר ללא אישור היצרן.

האם ניתן להפעיל מתח גבוה מ-48V?

לא ללא שיטת בקרה מיוחדת שתוכננה ונבדקה בהתאם.

מתח גבוה מהמתח הנומינלי עלול להגדיל את זרם הסליל, את ההספק המתפזר ואת הטמפרטורה, ובכך לגרום נזק לאלקטרומגנט.

כל אסטרטגיית הזנת יתר זמנית או בקרה מיוחדת חייבת להיות מתוכננת ומאומתת עבור הסליל המסוים.

כיצד ניתן לשלוט באלקטרומגנט מבחינה חשמלית?

בהתאם לארכיטקטורת מערכת האוטומציה, ניתן להשתמש ברכיבים שונים:

• ממסרים המתאימים לזרם ישר

• קונטקטורים ל-DC

• דרייברים אלקטרוניים לאלקטרומגנטים

• מעגלי מיתוג הנשלטים באמצעות PLC

• מערכות מתאימות לבקרת הספק

יש לבחור את רכיבי המיתוג בהתאם למאפיינים החשמליים של הסליל ולהזנת 48V DC.

בנוסף, יש לספק הגנה מתאימה מפני מתחי יתר חולפים הנוצרים בעת מיתוג עומסים השראתיים.

האם ניתן לחבר את האלקטרומגנט ל-PLC?

כן, באמצעות ממשק חשמלי שתוכנן כראוי.

בקר לוגי מתוכנת (PLC) יכול לשלוח פקודות למתג DC מתאים או לדרייבר של האלקטרומגנט.

עם זאת, אין להניח שיציאת PLC יכולה להזין ישירות את האלקטרומגנט.

יש לתכנן את מעגל ההספק ואת ממשק הבקרה בהתאם לעומס החשמלי ולדרישות ההתקנה.

אילו אמצעי בטיחות נדרשים?

יש לשלב את האלקטרומגנט במערכת שינוע מתוכננת כראוי, שעבורה בוצעה הערכת סיכונים.

אמצעי הבטיחות העיקריים כוללים:

• מניעת גישה מתחת לחלקים תלויים

• בחינת ההשלכות של הפסקת חשמל

• בדיקת כוח האחיזה בתנאים אמיתיים

• הגנה מפני שחרור בלתי צפוי של חלק

• התקנת אמצעי הגנה מכניים מתאימים

• טיפול בסיכונים חשמליים ותרמיים

• בדיקת רכיבי ההתקנה והחיבור

• הקפדה על נהלי בטיחות ותחזוקה של מכונות

אלקטרומגנט התלוי בהזנה חשמלית אינו מהווה בפני עצמו התקן בטיחות המבטיח החזקת מטען תלוי במקרה של תקלה.

איזו תחזוקה נדרשת?

דרישות התחזוקה תלויות ביישום ובתנאי העבודה.

בדיקות תקופתיות צריכות לכלול:

• מצב המשטח המגנטי הפעיל

• רכיבי החיבור המכניים

• כבלים וחיבורים חשמליים

• טמפרטורת הסליל במהלך העבודה

• הצטברות לכלוך על המשטחים

• נזקים מכניים אפשריים

• אמינות התפיסה והשחרור של החלקים

יש לקבוע את תדירות הבדיקות בהתאם לתוכנית התחזוקה של המכונה ולסביבה התעשייתית.

האם ניתן לייצר אלקטרומגנטים למכבשים בהתאמה אישית?

כן.

ניתן לפתח מערכות אחיזה אלקטרומגנטיות בהתאם לדרישות המיוחדות של כל פרויקט.

פרמטרי התכנון עשויים לכלול:

• קוטר האלקטרומגנט

• גובה הגוף

• מתח העבודה

• ההספק החשמלי

• הגאומטריה של הקטבים המגנטיים

• מבנה החיבור

• משטח העבודה

• כוח האחיזה הנדרש

• מחזור העבודה

• מידות היריעות

• דרישות האוטומציה והבקרה

לתכנון מותאם אישית מומלץ לבחון יחד דוגמה אמיתית של היריעה, את מחזור הייצור ואת תנאי ההעברה המכניים.
