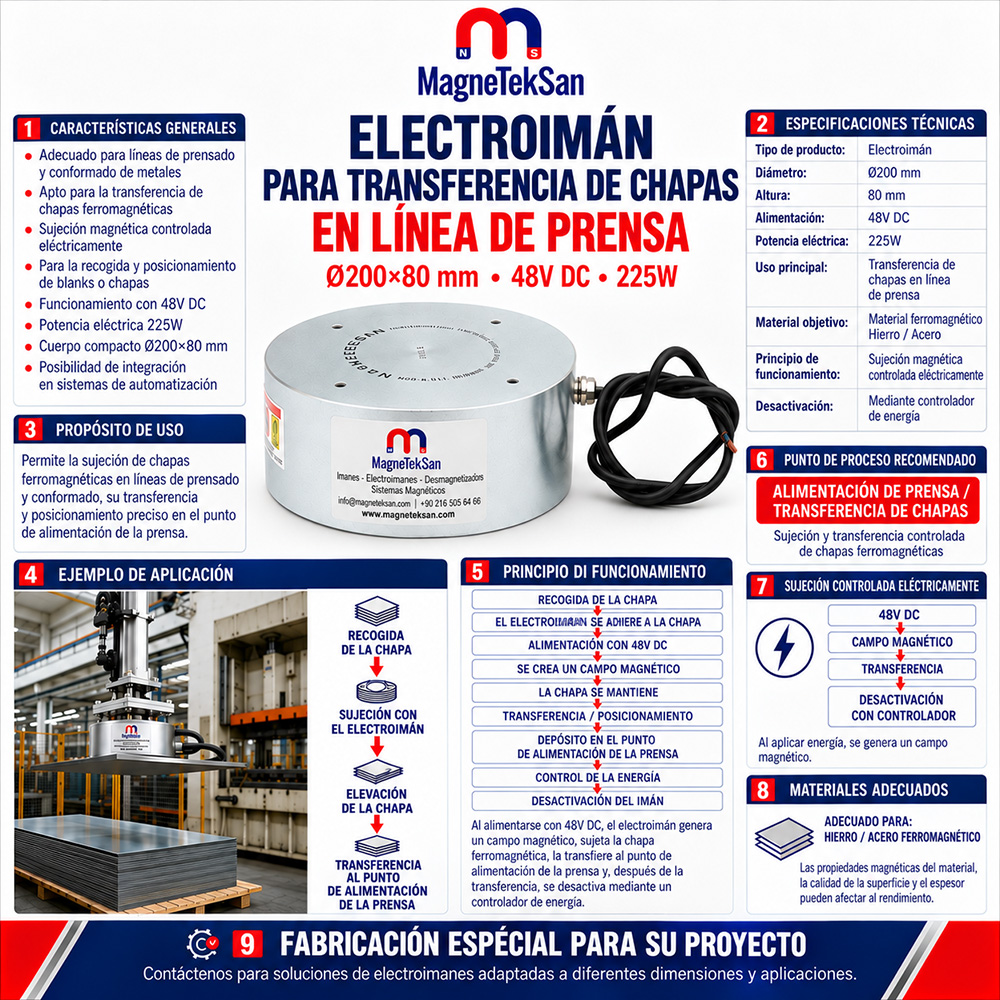

Electroimán para Transferencia de Chapas en Líneas de Prensas Ø200×80 mm – 48V DC 225W
Electroimán para Transferencia de Chapas en Líneas de Prensas Ø200×80 mm – 48V DC 225W
Características Generales
- Diseñado para la sujeción y transferencia controladas de piezas de chapa de acero ferromagnético en líneas de prensas.
- Adecuado para aplicaciones de alimentación de prensas y conformado de metales.
- Dimensiones generales: Ø200×80 mm.
- Funciona con una tensión nominal de alimentación de 48V DC.
- Potencia eléctrica nominal: 225W.
- Genera un campo magnético cuando recibe alimentación eléctrica.
- Permite recoger, sujetar, transferir y posicionar piezas en bruto de chapa de acero ferromagnético compatibles.
- Puede integrarse en sistemas de automatización, mecanismos de transferencia y equipos de manipulación mecánica compatibles.
- Permite realizar operaciones de sujeción y liberación magnética controladas eléctricamente.
- Diseño circular compacto para aplicaciones industriales de manipulación de chapas metálicas.
- Puede utilizarse para transferir piezas de acero adecuadas entre estaciones de prensado y conformado.
- Adecuado para proyectos que requieren sistemas de sujeción electromagnética personalizados.
- La capacidad real de sujeción depende del material, espesor, geometría, superficie de contacto, estado superficial y entrehierro.
- La fuerza de sujeción y el ciclo de trabajo admisible deben verificarse para cada aplicación.
Especificaciones Técnicas
- Tipo de Producto: Electroimán de Corriente Continua
- Aplicación Principal: Transferencia de Chapas de Acero en Líneas de Prensas
- Diámetro: Ø200 mm
- Altura: 80 mm
- Tensión de Alimentación: 48V DC
- Potencia Eléctrica: 225W
- Principio de Funcionamiento: Sujeción Electromagnética
- Materiales Compatibles: Piezas Ferromagnéticas de Hierro / Acero
- Aplicación: Transferencia de Piezas en Bruto de Chapa y Alimentación de Prensas
- Método de Control: Control Eléctrico de la Alimentación
- Activación Magnética: Campo Magnético Generado al Recibir Alimentación
El electroimán para prensas Ø200×80 mm es un dispositivo industrial de sujeción electromagnética diseñado para recoger, transferir y posicionar de forma controlada piezas en bruto de chapa de acero ferromagnético en líneas de alimentación de prensas e instalaciones de conformado de metales. Funciona con una alimentación de 48V DC y una potencia eléctrica de 225W, generando un campo magnético cuando se activa para permitir la manipulación de piezas de acero compatibles entre estaciones de producción mediante sistemas automatizados o mecanismos de transferencia adecuados.
| Especificación Técnica | Valor |
|---|---|
| Tipo de producto | Electroimán de corriente continua |
| Aplicación principal | Transferencia de chapas de acero en líneas de prensas |
| Diámetro | Ø200 mm |
| Altura | 80 mm |
| Tensión de alimentación | 48V DC |
| Potencia eléctrica | 225W |
| Principio de funcionamiento | Sujeción electromagnética |
| Materiales compatibles | Hierro / acero ferromagnético |
| Aplicación | Transferencia de piezas en bruto de chapa y alimentación de prensas |
| Método de control | Control eléctrico de la alimentación |
| Activación magnética | Al recibir alimentación eléctrica |
¿Qué es un electroimán para transferencia de chapas en líneas de prensas?
Un electroimán para prensas es un dispositivo de sujeción magnética controlado eléctricamente, utilizado para recoger, sujetar, transferir y posicionar piezas de acero ferromagnético en instalaciones industriales de prensado y conformado.
Este modelo presenta las siguientes características principales:
-
Diámetro: Ø200 mm
-
Altura: 80 mm
-
Tensión de alimentación: 48V DC
-
Potencia eléctrica: 225W
Su aplicación principal es la transferencia controlada de piezas en bruto de chapa de acero dentro de las líneas de producción, y no la elevación general de cargas pesadas.
¿Qué es una pieza en bruto de chapa metálica?
Una pieza en bruto de chapa metálica es un componente previamente cortado con unas dimensiones y una geometría determinadas, destinado a operaciones posteriores de fabricación.
Estas piezas pueden utilizarse en diferentes procesos industriales:
-
Estampación
-
Prensado
-
Plegado
-
Corte
-
Punzonado
-
Embutición profunda
-
Otras operaciones de conformado de metales
Un dispositivo de sujeción electromagnética puede facilitar la transferencia de piezas ferromagnéticas compatibles entre estas etapas de producción.
¿Por qué se utilizan electroimanes en las líneas de prensas?
En las líneas de estampación es frecuente tener que recoger chapas de una pila, alimentar una prensa o transferir componentes entre distintas estaciones de trabajo.
Estas operaciones pueden realizarse mediante pinzas mecánicas, sistemas de vacío, robots industriales o dispositivos magnéticos.
Para componentes de acero ferromagnético adecuados, un electroimán permite controlar eléctricamente las operaciones de sujeción y liberación.
Por ello, puede utilizarse como elemento de agarre en un sistema automatizado de transferencia.
¿En qué puntos de una línea de prensas puede instalarse?
Dependiendo de la configuración mecánica y de las condiciones de funcionamiento, pueden considerarse diferentes aplicaciones.
Recogida de chapas: Sujeción de una pieza de acero compatible durante su extracción de una pila.
Alimentación de la prensa: Transferencia y posicionamiento de una chapa en la zona de alimentación de la prensa o del troquel.
Transferencia entre estaciones: Movimiento de componentes ferromagnéticos entre diferentes fases de producción.
Posicionamiento de piezas: Sujeción temporal de un componente de acero en una posición determinada.
El sistema de montaje y las prestaciones de sujeción deben verificarse para cada aplicación.
¿Cómo funciona un sistema de transferencia electromagnética?
Un ciclo típico de transferencia en una línea de prensas puede organizarse de la siguiente manera:
Pila de chapas de acero ↓ Aproximación del electroimán Ø200×80 mm ↓ Aplicación de la alimentación de 48V DC ↓ Sujeción magnética de la pieza ferromagnética ↓ Transferencia y posicionamiento ↓ Estación de alimentación de la prensa ↓ Control eléctrico para la liberación ↓ Depósito de la pieza de chapa
Esta secuencia puede integrarse en un sistema de manipulación automatizado correctamente diseñado.
¿Cómo sujeta el electroimán una chapa de acero?
Cuando la corriente eléctrica circula por la bobina del electroimán, se genera un campo magnético.
Cuando una pieza ferromagnética compatible se aproxima a la superficie activa, el campo magnético produce una fuerza de atracción.
Esta fuerza puede permitir sujetar el componente durante su manipulación.
La fuerza real depende del circuito magnético, de las propiedades del material, de las condiciones de contacto y de la geometría de la pieza.
La potencia eléctrica por sí sola no permite determinar la fuerza de sujeción.
¿Qué significa 48V DC?
La indicación 48V DC significa que la tensión nominal de alimentación del electroimán es de 48 voltios en corriente continua.
El electroimán debe utilizarse con una fuente de alimentación de corriente continua adecuada y un circuito de control correctamente dimensionado.
Una alimentación apropiada es importante para mantener las condiciones eléctricas previstas durante el diseño.
¿Qué representa la potencia eléctrica de 225W?
El valor 225W representa la potencia eléctrica nominal del electroimán.
Este parámetro describe la potencia eléctrica del dispositivo y no indica directamente su capacidad de elevación.
Por ejemplo, una potencia de 225W no puede convertirse directamente en una capacidad de sujeción garantizada expresada en kilogramos.
La fuerza real debe determinarse mediante datos técnicos verificados o ensayos específicos.
¿Qué indican las dimensiones Ø200×80 mm?
Las dimensiones corresponden a:
Diámetro: Ø200 mm Altura: 80 mm
El diseño circular puede facilitar la integración en mecanismos de transferencia y sistemas de automatización compatibles.
El método de fijación debe definirse según la construcción mecánica del equipo.
¿Cuántos kilogramos puede sujetar este electroimán?
Para este modelo no se ha especificado una fuerza máxima de sujeción ni una capacidad de elevación verificada.
La capacidad real depende de diferentes factores:
-
Tipo y calidad del acero
-
Espesor de la chapa
-
Dimensiones del componente
-
Superficie de contacto
-
Planitud
-
Recubrimientos superficiales
-
Entrehierro
-
Geometría de la pieza
-
Condiciones de alimentación eléctrica
-
Dirección de la fuerza aplicada
Por tanto, no es correcto declarar una capacidad de elevación garantizada sin realizar las pruebas correspondientes.
¿Puede recoger chapas de acero finas?
Sí, puede ser adecuado para chapas finas de acero ferromagnético, dependiendo de las condiciones de aplicación.
Sin embargo, el espesor de la chapa influye en el circuito magnético y puede modificar considerablemente la fuerza disponible.
Las chapas muy finas también pueden deformarse durante la sujeción magnética.
Se recomienda realizar pruebas utilizando una muestra real del material.
¿Puede sujetar chapas de acero gruesas?
Puede considerarse su utilización con chapas ferromagnéticas de mayor espesor.
Sin embargo, el espesor por sí solo no es suficiente para determinar si una pieza puede sujetarse de forma segura.
También deben evaluarse el peso, la geometría, la superficie efectiva de contacto y las condiciones superficiales.
¿Puede recoger una sola chapa de una pila?
No se puede garantizar la recogida de una única chapa en todas las condiciones de funcionamiento.
En determinados casos, varias chapas pueden moverse simultáneamente.
Entre las posibles causas se encuentran:
-
Presencia de aceite entre las chapas
-
Adherencia entre superficies
-
Influencia magnética sobre chapas adyacentes
-
Espesor de las chapas
-
Geometría de los componentes
-
Condiciones de la pila
Cuando sea necesario garantizar la alimentación individual, pueden requerirse dispositivos adicionales de separación y sensores.
¿Un separador de chapas es lo mismo que un electroimán de transferencia?
No.
Un electroimán para transferencia de chapas sirve para sujetar y manipular componentes ferromagnéticos compatibles.
Un separador de chapas facilita la separación de las hojas metálicas individuales que se encuentran apiladas.
Ambos sistemas pueden utilizarse conjuntamente en líneas automáticas de alimentación de prensas.
¿Puede instalarse en un brazo robótico?
Sí, siempre que se cumplan los requisitos mecánicos, eléctricos y de seguridad.
Durante la integración deben considerarse:
-
Capacidad de carga del robot
-
Peso del componente
-
Fuerza de sujeción electromagnética
-
Configuración del montaje
-
Velocidad de movimiento
-
Aceleraciones y desaceleraciones
-
Secuencia de control
-
Requisitos de seguridad
La compatibilidad con un modelo concreto de robot debe confirmarse mediante una evaluación técnica.
¿Es adecuado para sistemas de transferencia lineal?
Sí, dependiendo de las características del proyecto.
Las posibles aplicaciones incluyen:
-
Mecanismos de transferencia lineal
-
Sistemas de pórtico
-
Equipos Pick-and-Place
-
Sistemas automáticos de alimentación de prensas
-
Máquinas especiales para transferencia de chapas
El electroimán debe combinarse con una estructura mecánica y un sistema de control eléctrico adecuados.
¿Puede sustituir a una pinza de vacío?
En determinadas aplicaciones con chapas de acero ferromagnético, un electroimán puede considerarse una alternativa a una pinza de vacío.
Sin embargo, ambas tecnologías funcionan según principios diferentes.
Pinza de vacío: Sujeta una superficie compatible mediante una diferencia de presión.
Pinza electromagnética: Sujeta un material ferromagnético compatible mediante atracción magnética.
La elección depende del material, de las condiciones superficiales, de la geometría, del tiempo de ciclo requerido y de las necesidades de seguridad.
¿Puede sujetar chapas de acero inoxidable?
Depende del tipo de acero inoxidable y de su estado metalúrgico.
Algunos tipos de acero inoxidable presentan propiedades magnéticas significativas, mientras que determinados aceros inoxidables austeníticos pueden tener una respuesta magnética muy débil.
Por tanto, no debe suponerse que todas las chapas de acero inoxidable pueden sujetarse.
Se recomienda realizar una prueba con el material utilizado.
¿Puede sujetar chapas de aluminio?
No mediante la atracción ferromagnética convencional.
El aluminio no es un material ferromagnético.
Este electroimán está destinado principalmente a componentes compatibles de hierro, acero al carbono y otros aceros ferromagnéticos.
¿Puede sujetar componentes de cobre o latón?
No en condiciones normales de sujeción electromagnética.
El cobre y el latón no son materiales ferromagnéticos.
Por tanto, no son atraídos de la misma manera que los componentes compatibles de hierro o acero.
¿Puede recoger chapas de acero pintadas?
Puede ser posible con chapas ferromagnéticas compatibles.
Sin embargo, las pinturas y otros recubrimientos crean una distancia adicional entre la superficie magnética activa y el acero.
Este entrehierro efectivo puede reducir la fuerza de sujeción.
Por ello, se recomienda realizar pruebas con el componente pintado utilizado en producción.
¿Puede manipular chapas de acero aceitadas?
En las líneas de estampación, las chapas suelen presentar superficies lubricadas o aceitadas.
La presencia de aceite puede influir en:
-
El contacto entre superficies
-
La fricción
-
El movimiento del componente
-
El comportamiento durante la liberación
-
La fiabilidad general de la sujeción
Se recomienda realizar pruebas con las chapas aceitadas reales en condiciones representativas de producción.
¿La superficie de la chapa debe ser plana?
La planitud es un factor importante en la sujeción electromagnética.
Una superficie de contacto plana contribuye a reducir el entrehierro y a mejorar la eficiencia del circuito magnético.
Las superficies curvas, irregulares o deformadas pueden reducir el área efectiva de contacto.
Esto puede provocar una disminución de la fuerza de sujeción disponible.
¿Por qué es importante el entrehierro?
El entrehierro representa la distancia entre la superficie magnética activa y el componente ferromagnético.
Cuando aumenta esta distancia, la fuerza de atracción magnética puede disminuir considerablemente.
Un entrehierro adicional puede producirse por:
-
Pintura
-
Óxido
-
Suciedad
-
Rugosidad superficial
-
Curvatura de la chapa
-
Elementos intermedios
-
Contacto irregular
Las distancias reales de trabajo deben considerarse durante el diseño del sistema.
¿Puede sujetar chapas de acero oxidadas?
La atracción magnética puede mantenerse si el acero situado debajo conserva sus propiedades ferromagnéticas.
Sin embargo, una capa gruesa de óxido, cascarilla o irregularidades superficiales puede aumentar el entrehierro efectivo y reducir la fuerza de sujeción.
Es recomendable evaluar las condiciones reales del material antes de utilizarlo.
¿Qué sucede cuando se interrumpe la alimentación eléctrica?
El campo magnético principal de este electroimán se genera mediante la corriente eléctrica que circula por la bobina.
Cuando se interrumpe la alimentación, el campo magnético disminuye considerablemente.
Sin embargo, puede permanecer una magnetización residual en el circuito magnético o en el componente.
Por tanto, no es posible garantizar una liberación completa e inmediata en todas las situaciones.
¿La chapa se libera inmediatamente después del apagado?
No necesariamente.
La magnetización residual, las propiedades del material y el método de control eléctrico pueden influir en el comportamiento durante la liberación.
Cuando sea necesaria una liberación rápida y repetible, puede requerirse una estrategia específica de control de la bobina o de desmagnetización.
Las prestaciones deben verificarse en condiciones reales de funcionamiento.
¿Qué ocurre si se corta la corriente durante la transferencia?
Este electroimán depende de la alimentación eléctrica para generar su campo magnético principal de sujeción.
En caso de interrupción de la alimentación, la fuerza de sujeción puede disminuir considerablemente y el componente puede desprenderse o caer.
La seguridad de una carga suspendida en caso de fallo eléctrico nunca debe depender exclusivamente de la fuerza de sujeción de este electroimán.
Se requieren dispositivos mecánicos de protección, medidas de control adecuadas y una evaluación de riesgos.
¿Se trata de un imán electropermanente?
No.
Este producto es un electroimán convencional cuyo campo magnético principal se genera mediante corriente eléctrica.
Por tanto, su capacidad principal de sujeción depende de la alimentación eléctrica.
Un sistema electropermanente utiliza una configuración magnética diferente y puede mantener un componente sin alimentación continua durante la fase de sujeción.
Ambas tecnologías no deben considerarse intercambiables.
¿Es un electroimán de elevación para grúas?
No.
La aplicación principal de este producto es la sujeción, transferencia y posicionamiento controlado de piezas en bruto de chapa de acero en líneas de prensas e instalaciones de conformado.
No debe presentarse como un electroimán universal para grúas ni para la elevación de cargas pesadas sin un diseño y una validación específicos.
¿Cuál es la diferencia respecto a un electroimán para elevar placas pesadas?
Los electroimanes de elevación de placas pesadas pueden diseñarse para manipular grandes placas de acero en astilleros, acerías e industrias pesadas.
Este modelo está destinado a la transferencia controlada de piezas en bruto de chapa compatibles en procesos de alimentación de prensas.
La principal diferencia se encuentra en la aplicación industrial prevista y no solamente en las dimensiones.
¿Puede transferir componentes después de una operación de estampación?
Sí, puede considerarse para transferir componentes ferromagnéticos de acero después de operaciones de prensado o conformado.
Sin embargo, deben evaluarse la geometría real, la superficie de contacto, el peso y las condiciones de sujeción.
Los componentes conformados pueden requerir una configuración diferente de los polos magnéticos o varios puntos de sujeción.
¿Es posible utilizar varios electroimanes simultáneamente?
Sí, dependiendo de la aplicación.
Puede ser necesario utilizar varios electroimanes cuando un componente debe sujetarse en diferentes puntos.
Durante el diseño deben considerarse:
-
Número de electroimanes
-
Posición de los puntos de sujeción
-
Centro de gravedad del componente
-
Distribución de la carga
-
Dirección de la transferencia
-
Control eléctrico
-
Condiciones de fallo
Antes de su utilización debe realizarse una evaluación técnica adecuada.
¿Puede funcionar este electroimán de forma continua?
Para este modelo no se ha especificado un ciclo de trabajo admisible verificado.
Por tanto, características como 100% ED o funcionamiento continuo durante 24 horas no deben declararse sin confirmación del fabricante.
Deben evaluarse la temperatura de la bobina, la duración de la alimentación, las condiciones de refrigeración y la frecuencia de los ciclos.
¿El electroimán se calienta durante el funcionamiento?
Sí.
El paso de corriente eléctrica a través del bobinado genera calor.
La temperatura alcanzada depende de:
-
Diseño de la bobina
-
Duración de la alimentación
-
Temperatura ambiente
-
Condiciones de disipación térmica
-
Ciclo de funcionamiento
El régimen operativo admisible debe confirmarse para evitar el sobrecalentamiento de la bobina.
¿Cómo se determina la fuerza real de sujeción?
El método más fiable consiste en probar el electroimán con el componente real en condiciones representativas de la aplicación.
Los parámetros principales incluyen:
-
Calidad del acero
-
Espesor de la chapa
-
Planitud de la superficie
-
Recubrimiento
-
Superficie efectiva de contacto
-
Entrehierro
-
Tensión de alimentación
-
Dirección de la fuerza
-
Geometría del componente
En sistemas automatizados también deben considerarse las aceleraciones, desaceleraciones y otras fuerzas dinámicas.
¿Puede funcionar a 24V en lugar de 48V?
La tensión nominal especificada es 48V DC.
La utilización de una tensión diferente modifica las condiciones eléctricas de funcionamiento y puede influir en la fuerza magnética disponible.
El electroimán no debe utilizarse con una tensión diferente sin la aprobación del fabricante.
¿Es posible aplicar una tensión superior a 48V?
No sin un método de control especialmente diseñado y verificado.
Una tensión superior al valor nominal puede aumentar la corriente de la bobina, la potencia disipada y la temperatura, con el riesgo de dañar el electroimán.
Cualquier estrategia de sobreexcitación temporal o control especial debe diseñarse y validarse para la bobina específica.
¿Cómo puede controlarse eléctricamente el electroimán?
Dependiendo de la arquitectura del sistema de automatización, pueden utilizarse diferentes componentes:
-
Relés adecuados para corriente continua
-
Contactores DC
-
Controladores electrónicos para electroimanes
-
Circuitos de conmutación controlados por PLC
-
Sistemas adecuados de control de potencia
Los componentes de conmutación deben seleccionarse según las características eléctricas de la bobina y la alimentación de 48V DC.
También es necesario prever una protección adecuada frente a las sobretensiones transitorias asociadas a la conmutación de cargas inductivas.
¿Puede conectarse a un PLC?
Sí, mediante una interfaz eléctrica correctamente diseñada.
Un controlador lógico programable (PLC) puede enviar órdenes a un dispositivo de conmutación DC o a un controlador de electroimanes adecuado.
Sin embargo, no debe suponerse que una salida de PLC puede alimentar directamente el electroimán.
El circuito de potencia y la interfaz de control deben dimensionarse según la carga eléctrica y los requisitos de la instalación.
¿Qué precauciones de seguridad son necesarias?
El electroimán debe integrarse en un sistema de manipulación correctamente diseñado y sometido a una evaluación de riesgos.
Las principales precauciones incluyen:
-
Impedir el acceso bajo componentes suspendidos
-
Considerar las consecuencias de una interrupción de la alimentación
-
Verificar la fuerza de sujeción en condiciones reales
-
Proteger contra la liberación inesperada del componente
-
Instalar dispositivos mecánicos de protección adecuados
-
Gestionar los riesgos eléctricos y térmicos
-
Comprobar las fijaciones y los elementos de montaje
-
Respetar los procedimientos de seguridad y mantenimiento de las máquinas
Un electroimán alimentado no constituye, por sí solo, un dispositivo de seguridad capaz de garantizar la retención de una carga suspendida en caso de fallo.
¿Qué mantenimiento es necesario?
Las necesidades de mantenimiento dependen de la aplicación y de las condiciones de funcionamiento.
Las inspecciones periódicas deberían incluir:
-
Estado de la superficie magnética activa
-
Fijaciones mecánicas
-
Cables y conexiones eléctricas
-
Temperatura de la bobina durante el funcionamiento
-
Contaminaciones superficiales
-
Posibles daños mecánicos
-
Fiabilidad de las operaciones de sujeción y liberación
La frecuencia de las verificaciones debe establecerse según el plan de mantenimiento de la máquina y el entorno industrial.
¿Es posible fabricar electroimanes para prensas a medida?
Sí.
Pueden desarrollarse sistemas de sujeción electromagnética según los requisitos específicos de cada proyecto.
Los parámetros de diseño pueden incluir:
-
Diámetro del electroimán
-
Altura del cuerpo
-
Tensión de funcionamiento
-
Potencia eléctrica
-
Geometría de los polos magnéticos
-
Configuración de fijación
-
Superficie de trabajo
-
Fuerza de sujeción requerida
-
Ciclo de funcionamiento
-
Dimensiones de las chapas
-
Requisitos de automatización y control
Para un diseño personalizado, se recomienda evaluar conjuntamente una muestra real de la chapa, el ciclo de producción y las condiciones mecánicas de transferencia.
Similar Products
Latest Products
