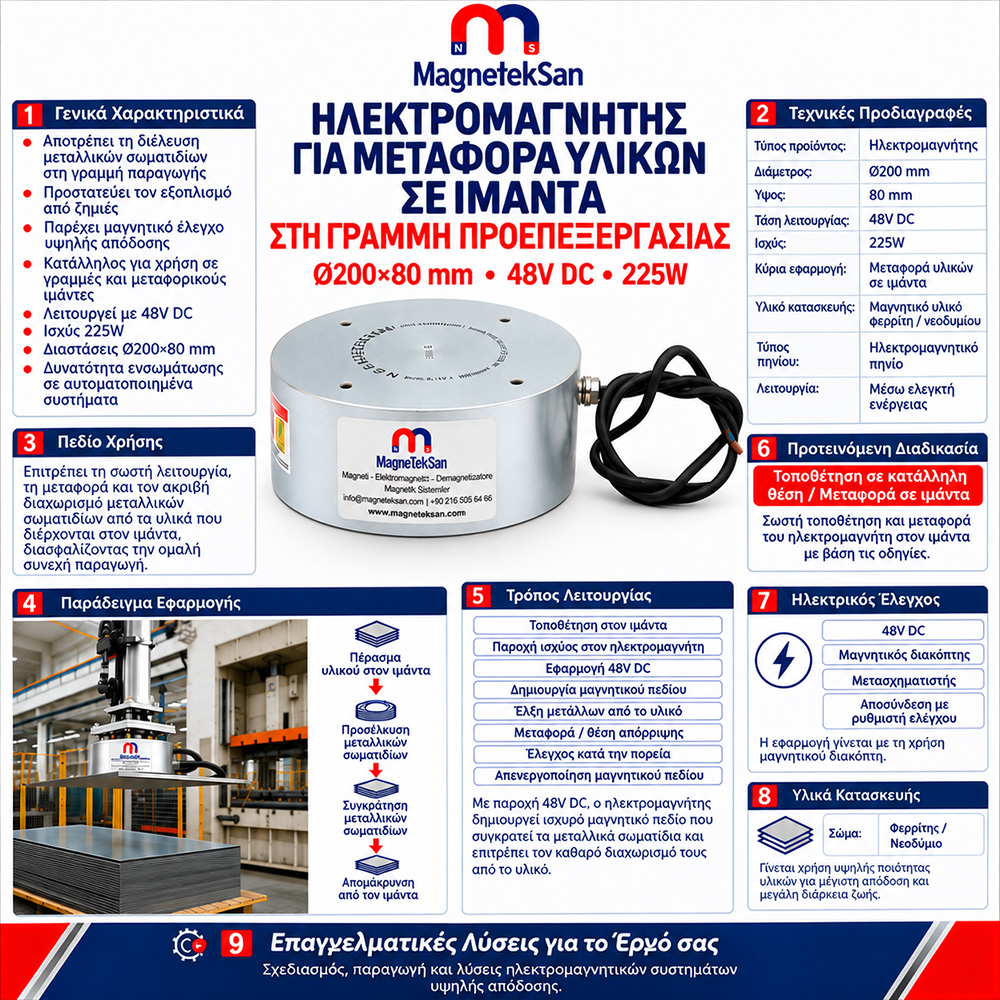

Ø200×80 mm Ηλεκτρομαγνήτης Μεταφοράς Λαμαρίνας σε Γραμμές Πρέσας – 48V DC 225W

Ο ηλεκτρομαγνήτης πρέσας Ø200×80 mm είναι μια βιομηχανική ηλεκτρομαγνητική αρπάγη, σχεδιασμένη για ελεγχόμενη σύλληψη, μεταφορά και τοποθέτηση σιδηρομαγνητικών τεμαχίων από χαλύβδινα ελάσματα σε συστήματα τροφοδοσίας πρεσών και εγκαταστάσεις διαμόρφωσης μετάλλων. Λειτουργεί με 48V DC και ηλεκτρική ισχύ 225W, δημιουργώντας μαγνητικό πεδίο κατά την ενεργοποίησή του, ώστε να επιτρέπει τον χειρισμό κατάλληλων χαλύβδινων εξαρτημάτων μεταξύ σταθμών παραγωγής μέσω συμβατών συστημάτων αυτοματισμού ή μηχανισμών μεταφοράς.

Τι είναι ένας ηλεκτρομαγνήτης μεταφοράς λαμαρίνας για γραμμές πρέσας;

Ο ηλεκτρομαγνήτης πρέσας είναι μια ηλεκτρικά ελεγχόμενη μαγνητική διάταξη που χρησιμοποιείται για τη σύλληψη, συγκράτηση, μεταφορά και τοποθέτηση κατάλληλων σιδηρομαγνητικών χαλύβδινων εξαρτημάτων σε βιομηχανικές εγκαταστάσεις πρεσαρίσματος και διαμόρφωσης μετάλλων.

Το συγκεκριμένο μοντέλο διαθέτει τα ακόλουθα βασικά χαρακτηριστικά:

• Διάμετρος: Ø200 mm

• Ύψος: 80 mm

• Τάση τροφοδοσίας: 48V DC

• Ηλεκτρική ισχύς: 225W

Η κύρια χρήση του είναι η ελεγχόμενη μεταφορά τεμαχίων χαλύβδινης λαμαρίνας στις γραμμές παραγωγής και όχι η γενική ανύψωση βαρέων φορτίων.

Τι είναι ένα τεμάχιο χαλύβδινης λαμαρίνας;

Ένα τεμάχιο λαμαρίνας είναι ένα μεταλλικό εξάρτημα που έχει προηγουμένως κοπεί σε συγκεκριμένες διαστάσεις και σχήμα, ώστε να υποβληθεί σε περαιτέρω κατεργασία.

Τέτοια τεμάχια χρησιμοποιούνται σε διαδικασίες όπως:

• Πρεσάρισμα

• Στάμπωμα

• Κάμψη

• Κοπή

• Διάτρηση

• Βαθιά κοίλανση

• Άλλες διαδικασίες διαμόρφωσης μετάλλων

Μια ηλεκτρομαγνητική αρπάγη μπορεί να διευκολύνει τη μεταφορά κατάλληλων σιδηρομαγνητικών τεμαχίων μεταξύ των σταδίων παραγωγής.

Γιατί χρησιμοποιούνται ηλεκτρομαγνήτες στις γραμμές πρέσας;

Στις γραμμές πρεσαρίσματος απαιτείται συχνά η παραλαβή λαμαρινών από στοίβες, η τροφοδοσία μιας πρέσας ή η μεταφορά εξαρτημάτων μεταξύ διαφορετικών σταθμών εργασίας.

Αυτές οι λειτουργίες μπορούν να πραγματοποιούνται με μηχανικές αρπάγες, συστήματα κενού, βιομηχανικά ρομπότ ή μαγνητικές διατάξεις.

Για κατάλληλα σιδηρομαγνητικά χαλύβδινα εξαρτήματα, ο ηλεκτρομαγνήτης επιτρέπει τον ηλεκτρικό έλεγχο της σύλληψης και της απελευθέρωσης.

Έτσι, μπορεί να λειτουργήσει ως εξάρτημα συγκράτησης ενός αυτοματοποιημένου συστήματος μεταφοράς.

Σε ποια σημεία μιας γραμμής πρέσας μπορεί να εγκατασταθεί;

Ανάλογα με τη μηχανική κατασκευή και τις συνθήκες λειτουργίας, είναι δυνατές διάφορες εφαρμογές.

Παραλαβή λαμαρίνας: Σύλληψη κατάλληλου χαλύβδινου τεμαχίου κατά την απομάκρυνσή του από μια στοίβα.

Τροφοδοσία πρέσας: Μεταφορά και τοποθέτηση της λαμαρίνας στην περιοχή τροφοδοσίας της πρέσας ή του καλουπιού.

Μεταφορά μεταξύ σταθμών: Μετακίνηση κατάλληλων σιδηρομαγνητικών εξαρτημάτων μεταξύ των σταδίων παραγωγής.

Τοποθέτηση εξαρτημάτων: Προσωρινή συγκράτηση ενός χαλύβδινου εξαρτήματος σε καθορισμένη θέση.

Η μέθοδος στερέωσης και η πραγματική δύναμη συγκράτησης πρέπει να ελέγχονται για κάθε εγκατάσταση.

Πώς λειτουργεί ένα σύστημα ηλεκτρομαγνητικής μεταφοράς λαμαρίνας;

Ένας ενδεικτικός κύκλος λειτουργίας μπορεί να έχει την ακόλουθη σειρά:

Στοίβα Χαλύβδινων Ελασμάτων ↓ Προσέγγιση Ηλεκτρομαγνήτη Ø200×80 mm ↓ Ενεργοποίηση Τροφοδοσίας 48V DC ↓ Μαγνητική Σύλληψη Τεμαχίου ↓ Μεταφορά και Τοποθέτηση ↓ Σταθμός Τροφοδοσίας Πρέσας ↓ Ηλεκτρική Εντολή Απελευθέρωσης ↓ Απόθεση Τεμαχίου Λαμαρίνας

Η διαδικασία αυτή μπορεί να ενσωματωθεί σε κατάλληλα σχεδιασμένο αυτοματοποιημένο σύστημα χειρισμού υλικών.

Πώς συγκρατεί ο ηλεκτρομαγνήτης τη χαλύβδινη λαμαρίνα;

Όταν ηλεκτρικό ρεύμα διέρχεται από το πηνίο του ηλεκτρομαγνήτη, δημιουργείται μαγνητικό πεδίο.

Όταν ένα κατάλληλο σιδηρομαγνητικό εξάρτημα πλησιάζει την ενεργή μαγνητική επιφάνεια, αναπτύσσεται ελκτική δύναμη.

Η δύναμη αυτή μπορεί να επιτρέψει τη συγκράτηση του εξαρτήματος κατά τη μεταφορά.

Η πραγματική δύναμη εξαρτάται από το μαγνητικό κύκλωμα, τις ιδιότητες του υλικού, τις συνθήκες επαφής και τη γεωμετρία του εξαρτήματος.

Η ηλεκτρική ισχύς από μόνη της δεν επαρκεί για τον προσδιορισμό της δύναμης συγκράτησης.

Τι σημαίνει τάση 48V DC;

Η ένδειξη 48V DC σημαίνει ότι η ονομαστική τάση τροφοδοσίας είναι 48 volt συνεχούς ρεύματος.

Ο ηλεκτρομαγνήτης πρέπει να χρησιμοποιείται με κατάλληλο τροφοδοτικό συνεχούς ρεύματος και σωστά διαστασιολογημένο κύκλωμα ελέγχου.

Η σωστή τροφοδοσία είναι σημαντική για τη διατήρηση των προβλεπόμενων ηλεκτρικών συνθηκών λειτουργίας.

Τι σημαίνει ηλεκτρική ισχύς 225W;

Η τιμή 225W αντιπροσωπεύει την ονομαστική ηλεκτρική ισχύ του ηλεκτρομαγνήτη.

Αυτή η παράμετρος περιγράφει την ηλεκτρική κατανάλωση και δεν προσδιορίζει άμεσα την ανυψωτική ικανότητα.

Για παράδειγμα, η ισχύς των 225W δεν μπορεί να μετατραπεί απευθείας σε εγγυημένη ικανότητα συγκράτησης εκφρασμένη σε κιλά.

Η πραγματική δύναμη πρέπει να προσδιορίζεται μέσω επαληθευμένων τεχνικών δεδομένων ή κατάλληλων δοκιμών.

Τι σημαίνουν οι διαστάσεις Ø200×80 mm;

Οι διαστάσεις αντιστοιχούν στις ακόλουθες τιμές:

Διάμετρος: Ø200 mm Ύψος: 80 mm

Η κυκλική κατασκευή μπορεί να διευκολύνει την ενσωμάτωση σε συμβατούς μηχανισμούς μεταφοράς και συστήματα αυτοματισμού.

Ο τρόπος στερέωσης πρέπει να προσαρμόζεται στη μηχανική κατασκευή του εξοπλισμού.

Πόσα κιλά μπορεί να συγκρατήσει αυτός ο ηλεκτρομαγνήτης;

Για το συγκεκριμένο μοντέλο δεν έχει δηλωθεί επαληθευμένη μέγιστη δύναμη συγκράτησης ή ανυψωτική ικανότητα.

Η πραγματική ικανότητα εξαρτάται από:

• Την ποιότητα του χάλυβα

• Το πάχος της λαμαρίνας

• Τις διαστάσεις του εξαρτήματος

• Την επιφάνεια επαφής

• Την επιπεδότητα

• Τις επιφανειακές επιστρώσεις

• Το διάκενο αέρα

• Τη γεωμετρία

• Τις συνθήκες ηλεκτρικής τροφοδοσίας

• Την κατεύθυνση της εφαρμοζόμενης δύναμης

Επομένως, δεν πρέπει να δηλώνεται εγγυημένη ανυψωτική ικανότητα χωρίς κατάλληλες δοκιμές.

Μπορεί να συγκρατεί λεπτά χαλύβδινα ελάσματα;

Ναι, ανάλογα με τις συνθήκες της εφαρμογής, μπορεί να είναι κατάλληλος για λεπτά σιδηρομαγνητικά χαλύβδινα ελάσματα.

Ωστόσο, το πάχος επηρεάζει το μαγνητικό κύκλωμα και τη διαθέσιμη δύναμη συγκράτησης.

Τα πολύ λεπτά ελάσματα μπορεί επίσης να παραμορφωθούν κατά τη μαγνητική σύλληψη.

Συνιστώνται δοκιμές με πραγματικό δείγμα υλικού.

Μπορεί να συγκρατεί χοντρά χαλύβδινα ελάσματα;

Η χρήση του με κατάλληλα παχύτερα σιδηρομαγνητικά ελάσματα μπορεί να εξεταστεί.

Ωστόσο, το πάχος από μόνο του δεν αρκεί για να προσδιοριστεί εάν ένα εξάρτημα μπορεί να συγκρατηθεί με ασφάλεια.

Πρέπει επίσης να αξιολογούνται η μάζα, η γεωμετρία, η πραγματική επιφάνεια επαφής και η κατάσταση της επιφάνειας.

Μπορεί να παραλαμβάνει μόνο ένα έλασμα από μια στοίβα;

Η αξιόπιστη παραλαβή ακριβώς ενός ελάσματος δεν μπορεί να εγγυηθεί σε όλες τις συνθήκες.

Σε ορισμένες περιπτώσεις μπορεί να ανυψωθούν περισσότερα από ένα ελάσματα ταυτόχρονα.

Πιθανές αιτίες είναι:

• Παρουσία λαδιού μεταξύ των ελασμάτων

• Πρόσφυση των επιφανειών

• Μαγνητική επίδραση στα γειτονικά ελάσματα

• Πάχος των ελασμάτων

• Γεωμετρία των εξαρτημάτων

• Κατάσταση της στοίβας

Εάν απαιτείται αξιόπιστη τροφοδοσία ενός μόνο ελάσματος, μπορεί να χρειάζονται πρόσθετοι διαχωριστές και αισθητήρες.

Είναι ο διαχωριστής λαμαρίνας ίδιος με τον ηλεκτρομαγνήτη μεταφοράς;

Όχι.

Ο ηλεκτρομαγνήτης μεταφοράς λαμαρίνας χρησιμοποιείται για τη σύλληψη και μετακίνηση κατάλληλων σιδηρομαγνητικών εξαρτημάτων.

Ο διαχωριστής λαμαρίνας βοηθά στον διαχωρισμό μεμονωμένων μεταλλικών ελασμάτων μέσα σε μια στοίβα.

Οι δύο συσκευές μπορούν να χρησιμοποιούνται μαζί σε αυτοματοποιημένα συστήματα τροφοδοσίας πρεσών.

Μπορεί να τοποθετηθεί σε ρομποτικό βραχίονα;

Ναι, υπό την προϋπόθεση ότι πληρούνται οι μηχανικές, ηλεκτρικές και σχετικές με την ασφάλεια απαιτήσεις.

Κατά την ενσωμάτωση πρέπει να λαμβάνονται υπόψη:

• Η ικανότητα φορτίου του ρομπότ

• Η μάζα του εξαρτήματος

• Η ηλεκτρομαγνητική δύναμη συγκράτησης

• Η κατασκευή στερέωσης

• Η ταχύτητα μετακίνησης

• Οι επιταχύνσεις και επιβραδύνσεις

• Η ακολουθία ελέγχου

• Οι απαιτήσεις ασφάλειας

Η συμβατότητα με συγκεκριμένο μοντέλο ρομπότ πρέπει να επιβεβαιώνεται μέσω τεχνικής αξιολόγησης.

Είναι κατάλληλος για γραμμικά συστήματα μεταφοράς;

Ναι, ανάλογα με τον σχεδιασμό της εγκατάστασης.

Πιθανές εφαρμογές περιλαμβάνουν:

• Γραμμικούς μηχανισμούς μεταφοράς

• Συστήματα γέφυρας

• Εξοπλισμό Pick-and-Place

• Αυτόματα συστήματα τροφοδοσίας πρεσών

• Ειδικές μηχανές μεταφοράς λαμαρίνας

Ο ηλεκτρομαγνήτης πρέπει να συνδυάζεται με κατάλληλη μηχανική κατασκευή και ηλεκτρικό σύστημα ελέγχου.

Μπορεί να αντικαταστήσει μια αρπάγη κενού;

Σε ορισμένες εφαρμογές με σιδηρομαγνητικά χαλύβδινα ελάσματα, ο ηλεκτρομαγνήτης μπορεί να αποτελέσει εναλλακτική λύση έναντι μιας αρπάγης κενού.

Ωστόσο, οι δύο τεχνολογίες λειτουργούν με διαφορετικές αρχές.

Αρπάγη κενού: Συγκρατεί κατάλληλη επιφάνεια μέσω διαφοράς πίεσης.

Ηλεκτρομαγνητική αρπάγη: Συγκρατεί κατάλληλο σιδηρομαγνητικό υλικό μέσω μαγνητικής έλξης.

Η επιλογή εξαρτάται από το υλικό, την κατάσταση της επιφάνειας, τη γεωμετρία, τον απαιτούμενο χρόνο κύκλου και τις συνθήκες ασφάλειας.

Μπορεί να συγκρατεί ανοξείδωτα χαλύβδινα ελάσματα;

Αυτό εξαρτάται από την ποιότητα του ανοξείδωτου χάλυβα και τη μεταλλουργική του κατάσταση.

Ορισμένες ποιότητες ανοξείδωτου χάλυβα εμφανίζουν σημαντικές μαγνητικές ιδιότητες, ενώ ορισμένοι ωστενιτικοί ανοξείδωτοι χάλυβες μπορεί να έχουν πολύ ασθενή μαγνητική απόκριση.

Δεν πρέπει επομένως να θεωρείται ότι όλα τα ανοξείδωτα ελάσματα μπορούν να συγκρατηθούν.

Συνιστάται δοκιμή με το πραγματικό υλικό.

Μπορεί να συγκρατεί ελάσματα αλουμινίου;

Όχι μέσω συμβατικής σιδηρομαγνητικής έλξης.

Το αλουμίνιο δεν είναι σιδηρομαγνητικό υλικό.

Ο συγκεκριμένος ηλεκτρομαγνήτης προορίζεται κυρίως για κατάλληλα εξαρτήματα από σίδηρο, ανθρακούχο χάλυβα και άλλους σιδηρομαγνητικούς χάλυβες.

Μπορεί να συγκρατεί εξαρτήματα από χαλκό ή ορείχαλκο;

Όχι, υπό συνήθεις συνθήκες ηλεκτρομαγνητικής συγκράτησης.

Ο χαλκός και ο ορείχαλκος δεν είναι σιδηρομαγνητικά υλικά.

Επομένως, δεν έλκονται με τον ίδιο τρόπο όπως τα κατάλληλα εξαρτήματα από σίδηρο ή χάλυβα.

Μπορεί να συγκρατεί βαμμένα χαλύβδινα ελάσματα;

Αυτό μπορεί να είναι εφικτό για κατάλληλα σιδηρομαγνητικά χαλύβδινα ελάσματα.

Ωστόσο, η βαφή και άλλες επιστρώσεις αυξάνουν την απόσταση μεταξύ της ενεργής μαγνητικής επιφάνειας και του χάλυβα.

Το πρόσθετο διάκενο μπορεί να μειώσει τη δύναμη συγκράτησης.

Συνιστώνται δοκιμές με το πραγματικό βαμμένο εξάρτημα.

Μπορεί να χειρίζεται λαδωμένα χαλύβδινα ελάσματα;

Στις γραμμές διαμόρφωσης μετάλλων, τα ελάσματα συχνά καλύπτονται με λάδι ή λιπαντικά.

Η παρουσία λαδιού μπορεί να επηρεάσει:

• Την επαφή των επιφανειών

• Την τριβή

• Την κίνηση του εξαρτήματος

• Τη συμπεριφορά κατά την απελευθέρωση

• Τη συνολική αξιοπιστία της σύλληψης

Συνιστώνται δοκιμές με πραγματικά λαδωμένα ελάσματα υπό αντιπροσωπευτικές συνθήκες παραγωγής.

Πρέπει η επιφάνεια της λαμαρίνας να είναι επίπεδη;

Η επιπεδότητα αποτελεί σημαντικό παράγοντα στην ηλεκτρομαγνητική συγκράτηση.

Μια επίπεδη επιφάνεια επαφής βοηθά στη μείωση του διακένου αέρα και στη βελτίωση της λειτουργίας του μαγνητικού κυκλώματος.

Οι καμπύλες, ανώμαλες ή παραμορφωμένες επιφάνειες μπορεί να μειώσουν την αποτελεσματική επιφάνεια επαφής.

Αυτό μπορεί να οδηγήσει σε μείωση της διαθέσιμης δύναμης συγκράτησης.

Γιατί είναι σημαντικό το διάκενο αέρα;

Το διάκενο αέρα είναι η απόσταση μεταξύ της ενεργής μαγνητικής επιφάνειας και του σιδηρομαγνητικού εξαρτήματος.

Καθώς αυτή η απόσταση αυξάνεται, η μαγνητική ελκτική δύναμη μπορεί να μειωθεί σημαντικά.

Πρόσθετο διάκενο μπορεί να προκληθεί από:

• Βαφή

• Σκουριά

• Ακαθαρσίες

• Τραχύτητα επιφάνειας

• Καμπυλότητα ελάσματος

• Ενδιάμεσα υλικά

• Ανομοιόμορφη επαφή

Οι πραγματικές αποστάσεις εργασίας πρέπει να λαμβάνονται υπόψη κατά τον σχεδιασμό.

Μπορεί να συγκρατεί σκουριασμένα χαλύβδινα ελάσματα;

Η μαγνητική έλξη μπορεί να υπάρχει εφόσον ο χάλυβας κάτω από τη σκουριά διατηρεί τις σιδηρομαγνητικές του ιδιότητες.

Ωστόσο, ένα παχύ στρώμα σκουριάς, οξειδίων ή επιφανειακών ανωμαλιών μπορεί να αυξήσει το αποτελεσματικό διάκενο αέρα και να μειώσει τη δύναμη συγκράτησης.

Συνιστάται αξιολόγηση της πραγματικής κατάστασης του υλικού πριν από τη χρήση.

Τι συμβαίνει όταν διακόπτεται η ηλεκτρική τροφοδοσία;

Το κύριο μαγνητικό πεδίο αυτού του ηλεκτρομαγνήτη παράγεται από το ηλεκτρικό ρεύμα που διαρρέει το πηνίο.

Όταν διακόπτεται η τροφοδοσία, το μαγνητικό πεδίο μειώνεται σημαντικά.

Ωστόσο, μπορεί να παραμείνει υπολειμματική μαγνήτιση στο μαγνητικό κύκλωμα ή στο ίδιο το εξάρτημα.

Επομένως, δεν μπορεί να εγγυηθεί η πλήρης και άμεση απελευθέρωση σε όλες τις περιπτώσεις.

Απελευθερώνεται αμέσως η λαμαρίνα μετά τη διακοπή του ρεύματος;

Όχι απαραίτητα.

Η υπολειμματική μαγνήτιση, οι ιδιότητες του υλικού και η μέθοδος ηλεκτρικού ελέγχου μπορούν να επηρεάσουν τη διαδικασία απελευθέρωσης.

Όταν απαιτείται γρήγορη και επαναλαμβανόμενη απελευθέρωση, μπορεί να χρειάζεται ειδική στρατηγική ελέγχου του πηνίου ή απομαγνήτιση.

Η πραγματική απόδοση πρέπει να ελέγχεται υπό συνθήκες λειτουργίας.

Τι συμβαίνει εάν διακοπεί το ρεύμα κατά τη μεταφορά;

Ο ηλεκτρομαγνήτης εξαρτάται από την ηλεκτρική τροφοδοσία για τη δημιουργία του κύριου μαγνητικού πεδίου συγκράτησης.

Σε περίπτωση διακοπής, η δύναμη συγκράτησης μπορεί να μειωθεί σημαντικά και το εξάρτημα να αποκολληθεί ή να πέσει.

Η ασφάλεια ενός αναρτημένου φορτίου σε περίπτωση διακοπής ρεύματος δεν πρέπει να βασίζεται αποκλειστικά στη δύναμη συγκράτησης αυτού του ηλεκτρομαγνήτη.

Απαιτούνται κατάλληλες μηχανικές διατάξεις προστασίας, ασφαλή συστήματα ελέγχου και αξιολόγηση κινδύνων.

Είναι αυτός ηλεκτρομόνιμος μαγνήτης;

Όχι.

Το προϊόν είναι συμβατικός ηλεκτρομαγνήτης, του οποίου το κύριο μαγνητικό πεδίο παράγεται από ηλεκτρικό ρεύμα.

Η βασική λειτουργία συγκράτησης εξαρτάται επομένως από την ηλεκτρική τροφοδοσία.

Ένα ηλεκτρομόνιμο σύστημα χρησιμοποιεί διαφορετική μαγνητική κατασκευή και μπορεί να συγκρατεί ένα εξάρτημα χωρίς συνεχή ηλεκτρική τροφοδοσία κατά τη φάση συγκράτησης.

Οι δύο τεχνολογίες δεν πρέπει να θεωρούνται ισοδύναμες.

Είναι ηλεκτρομαγνήτης ανύψωσης για γερανό;

Όχι.

Η κύρια εφαρμογή του προϊόντος είναι η ελεγχόμενη σύλληψη, μεταφορά και τοποθέτηση κατάλληλων τεμαχίων χαλύβδινης λαμαρίνας σε γραμμές πρέσας και εγκαταστάσεις διαμόρφωσης μετάλλων.

Δεν πρέπει να παρουσιάζεται ως ηλεκτρομαγνήτης γενικής ανύψωσης βαρέων φορτίων χωρίς ξεχωριστό σχεδιασμό και επαλήθευση.

Ποια είναι η διαφορά από έναν ηλεκτρομαγνήτη ανύψωσης βαρέων χαλύβδινων πλακών;

Οι ηλεκτρομαγνήτες ανύψωσης βαρέων πλακών μπορούν να σχεδιάζονται για τη μεταφορά μεγάλων χαλύβδινων πλακών σε ναυπηγεία, χαλυβουργεία και βαριά βιομηχανία.

Το συγκεκριμένο μοντέλο προορίζεται για ελεγχόμενη μεταφορά κατάλληλων τεμαχίων λαμαρίνας σε συστήματα τροφοδοσίας πρεσών.

Η βασική διαφορά αφορά την προβλεπόμενη βιομηχανική εφαρμογή και όχι μόνο τις διαστάσεις.

Μπορεί να μεταφέρει εξαρτήματα μετά το πρεσάρισμα;

Ναι, μπορεί να εξεταστεί η χρήση του για μεταφορά κατάλληλων σιδηρομαγνητικών χαλύβδινων εξαρτημάτων μετά από διαδικασίες πρεσαρίσματος ή διαμόρφωσης.

Ωστόσο, πρέπει να αξιολογούνται η πραγματική γεωμετρία, η επιφάνεια επαφής, η μάζα και οι συνθήκες συγκράτησης.

Τα διαμορφωμένα εξαρτήματα μπορεί να απαιτούν διαφορετική διάταξη μαγνητικών πόλων ή περισσότερα σημεία συγκράτησης.

Μπορούν να χρησιμοποιηθούν πολλοί ηλεκτρομαγνήτες ταυτόχρονα;

Ναι, ανάλογα με την εφαρμογή.

Η χρήση περισσότερων ηλεκτρομαγνητών μπορεί να είναι απαραίτητη όταν ένα εξάρτημα πρέπει να συγκρατείται σε διαφορετικά σημεία.

Κατά τον σχεδιασμό πρέπει να λαμβάνονται υπόψη:

• Ο αριθμός των ηλεκτρομαγνητών

• Οι θέσεις συγκράτησης

• Το κέντρο βάρους του εξαρτήματος

• Η κατανομή φορτίου

• Η κατεύθυνση μεταφοράς

• Ο ηλεκτρικός έλεγχος

• Οι πιθανές συνθήκες αστοχίας

Πριν από τη χρήση απαιτείται κατάλληλη τεχνική αξιολόγηση.

Μπορεί ο ηλεκτρομαγνήτης να λειτουργεί συνεχώς;

Για το συγκεκριμένο μοντέλο δεν έχει δηλωθεί επαληθευμένος επιτρεπόμενος κύκλος συνεχούς λειτουργίας.

Επομένως, χαρακτηριστικά όπως 100% ED ή συνεχής λειτουργία 24 ωρών δεν πρέπει να δηλώνονται χωρίς επιβεβαίωση από τον κατασκευαστή.

Πρέπει να αξιολογούνται η θερμοκρασία του πηνίου, η διάρκεια τροφοδοσίας, οι συνθήκες ψύξης και η συχνότητα των κύκλων λειτουργίας.

Θερμαίνεται ο ηλεκτρομαγνήτης κατά τη λειτουργία;

Ναι.

Η διέλευση ηλεκτρικού ρεύματος από το πηνίο προκαλεί παραγωγή θερμότητας.

Η θερμοκρασία εξαρτάται από:

• Την κατασκευή του πηνίου

• Τη διάρκεια τροφοδοσίας

• Τη θερμοκρασία περιβάλλοντος

• Τις συνθήκες απαγωγής θερμότητας

• Τον κύκλο λειτουργίας

Οι επιτρεπόμενες συνθήκες πρέπει να επιβεβαιώνονται ώστε να αποφεύγεται η υπερθέρμανση του πηνίου.

Πώς προσδιορίζεται η πραγματική δύναμη συγκράτησης;

Η πιο αξιόπιστη μέθοδος είναι η δοκιμή του ηλεκτρομαγνήτη με το πραγματικό εξάρτημα, υπό συνθήκες αντίστοιχες της προβλεπόμενης εφαρμογής.

Σημαντικές παράμετροι περιλαμβάνουν:

• Την ποιότητα του χάλυβα

• Το πάχος της λαμαρίνας

• Την επιπεδότητα

• Την επιφανειακή επίστρωση

• Την αποτελεσματική επιφάνεια επαφής

• Το διάκενο αέρα

• Την τάση τροφοδοσίας

• Την κατεύθυνση της δύναμης

• Τη γεωμετρία του εξαρτήματος

Στα αυτοματοποιημένα συστήματα πρέπει επίσης να λαμβάνονται υπόψη οι επιταχύνσεις, οι επιβραδύνσεις και άλλες δυναμικές δυνάμεις.

Μπορεί να λειτουργήσει με 24V αντί για 48V;

Η καθορισμένη ονομαστική τάση είναι 48V DC.

Η χρήση διαφορετικής τάσης μεταβάλλει τις ηλεκτρικές συνθήκες λειτουργίας και μπορεί να επηρεάσει τη διαθέσιμη μαγνητική δύναμη.

Ο ηλεκτρομαγνήτης δεν πρέπει να λειτουργεί με διαφορετική τάση χωρίς έγκριση του κατασκευαστή.

Μπορεί να εφαρμοστεί τάση μεγαλύτερη από 48V;

Όχι χωρίς ειδικά σχεδιασμένη και επαληθευμένη μέθοδο ελέγχου.

Η υψηλότερη τάση μπορεί να αυξήσει το ρεύμα του πηνίου, τις απώλειες ισχύος και τη θερμοκρασία, προκαλώντας ενδεχομένως βλάβη.

Κάθε στρατηγική προσωρινής υπερδιέγερσης ή ειδικού ελέγχου πρέπει να σχεδιάζεται και να επαληθεύεται για το συγκεκριμένο πηνίο.

Πώς μπορεί να ελέγχεται ηλεκτρικά ο ηλεκτρομαγνήτης;

Ανάλογα με την αρχιτεκτονική του συστήματος αυτοματισμού, μπορούν να χρησιμοποιηθούν:

• Ρελέ κατάλληλα για συνεχές ρεύμα

• Επαφείς DC

• Ηλεκτρονικοί οδηγοί ηλεκτρομαγνητών

• Κυκλώματα μεταγωγής ελεγχόμενα από PLC

• Κατάλληλα συστήματα ελέγχου ισχύος

Τα εξαρτήματα μεταγωγής πρέπει να επιλέγονται σύμφωνα με τα ηλεκτρικά χαρακτηριστικά του πηνίου και την τροφοδοσία 48V DC.

Απαιτείται επίσης κατάλληλη προστασία από μεταβατικές υπερτάσεις κατά τη μεταγωγή επαγωγικών φορτίων.

Μπορεί να συνδεθεί με PLC;

Ναι, μέσω κατάλληλα σχεδιασμένης ηλεκτρικής διεπαφής.

Ένας προγραμματιζόμενος λογικός ελεγκτής (PLC) μπορεί να στέλνει εντολές σε κατάλληλο διακόπτη ισχύος DC ή ηλεκτρονικό οδηγό ηλεκτρομαγνήτη.

Ωστόσο, δεν πρέπει να θεωρείται ότι μια έξοδος PLC μπορεί να τροφοδοτεί απευθείας τον ηλεκτρομαγνήτη.

Το κύκλωμα ισχύος και η διεπαφή ελέγχου πρέπει να διαστασιολογούνται σύμφωνα με το ηλεκτρικό φορτίο και τις απαιτήσεις της εγκατάστασης.

Ποια μέτρα ασφάλειας απαιτούνται;

Ο ηλεκτρομαγνήτης πρέπει να ενσωματώνεται σε σωστά σχεδιασμένο σύστημα χειρισμού υλικών, για το οποίο έχει πραγματοποιηθεί αξιολόγηση κινδύνων.

Τα βασικά μέτρα περιλαμβάνουν:

• Αποτροπή πρόσβασης κάτω από αναρτημένα εξαρτήματα

• Αξιολόγηση των συνεπειών διακοπής ρεύματος

• Επαλήθευση της δύναμης συγκράτησης σε πραγματικές συνθήκες

• Προστασία από απροσδόκητη απελευθέρωση εξαρτήματος

• Εγκατάσταση κατάλληλων μηχανικών διατάξεων προστασίας

• Διαχείριση ηλεκτρικών και θερμικών κινδύνων

• Έλεγχο των εξαρτημάτων στερέωσης

• Τήρηση των διαδικασιών ασφάλειας και συντήρησης μηχανημάτων

Ένας ηλεκτρομαγνήτης που εξαρτάται από ηλεκτρική τροφοδοσία δεν αποτελεί από μόνος του διάταξη ασφαλείας που εγγυάται τη συγκράτηση αναρτημένου φορτίου σε περίπτωση βλάβης.

Τι συντήρηση χρειάζεται;

Οι απαιτήσεις συντήρησης εξαρτώνται από την εφαρμογή και τις συνθήκες λειτουργίας.

Οι περιοδικοί έλεγχοι πρέπει να περιλαμβάνουν:

• Την κατάσταση της ενεργής μαγνητικής επιφάνειας

• Τα μηχανικά σημεία στερέωσης

• Τα καλώδια και τις ηλεκτρικές συνδέσεις

• Τη θερμοκρασία του πηνίου κατά τη λειτουργία

• Τη συσσώρευση ρύπων

• Πιθανές μηχανικές βλάβες

• Την αξιοπιστία σύλληψης και απελευθέρωσης

Η συχνότητα των ελέγχων πρέπει να καθορίζεται σύμφωνα με το πρόγραμμα συντήρησης του μηχανήματος και το βιομηχανικό περιβάλλον.

Μπορούν να κατασκευαστούν ηλεκτρομαγνήτες πρέσας κατά παραγγελία;

Ναι.

Τα ηλεκτρομαγνητικά συστήματα συγκράτησης μπορούν να σχεδιάζονται σύμφωνα με τις ιδιαίτερες απαιτήσεις κάθε έργου.

Οι παράμετροι σχεδιασμού μπορεί να περιλαμβάνουν:

• Τη διάμετρο του ηλεκτρομαγνήτη

• Το ύψος του σώματος

• Την τάση λειτουργίας

• Την ηλεκτρική ισχύ

• Τη γεωμετρία των μαγνητικών πόλων

• Την κατασκευή στερέωσης

• Την επιφάνεια εργασίας

• Την απαιτούμενη δύναμη συγκράτησης

• Τον κύκλο λειτουργίας

• Τις διαστάσεις των ελασμάτων

• Τις απαιτήσεις αυτοματισμού και ελέγχου

Για έναν εξατομικευμένο σχεδιασμό συνιστάται η από κοινού αξιολόγηση πραγματικού δείγματος λαμαρίνας, του κύκλου παραγωγής και των μηχανικών συνθηκών μεταφοράς.
