Ø200×80 mm Electromagnet pentru Transferul Tablelor pe Linii de Presare – 48V DC 225W

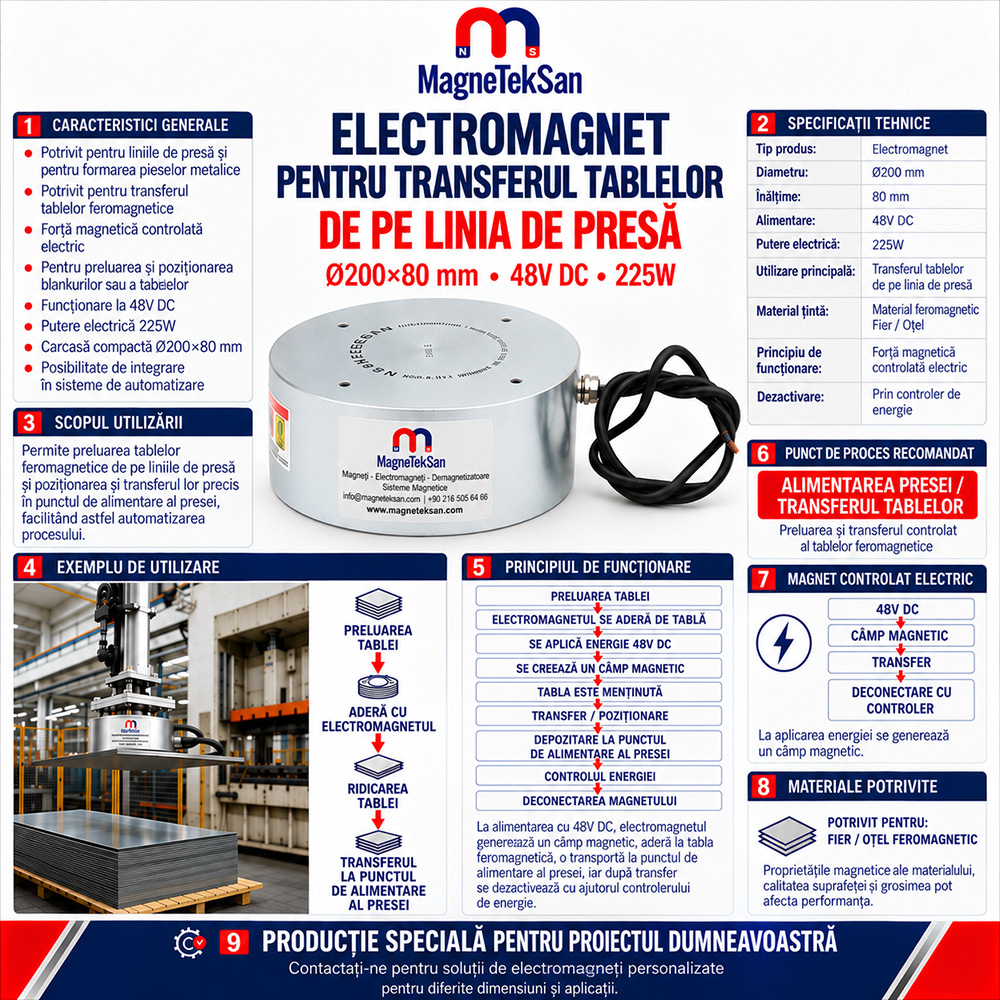

Electromagnetul pentru prese Ø200×80 mm este un dispozitiv industrial de prindere electromagnetică, proiectat pentru preluarea, transferul și poziționarea controlată a semifabricatelor din tablă de oțel feromagnetic în sistemele de alimentare a preselor și în instalațiile de deformare plastică a metalelor. Alimentat la 48V DC, cu o putere electrică de 225W, acesta generează un câmp magnetic la activare, permițând manipularea pieselor din oțel compatibile între stațiile de producție prin intermediul sistemelor de automatizare sau al mecanismelor de transfer adecvate.

Ce este un electromagnet pentru transferul tablelor pe liniile de presare?

Un electromagnet pentru prese este un dispozitiv de prindere magnetică acționat electric, utilizat pentru preluarea, menținerea, transferul și poziționarea pieselor din oțel feromagnetic în instalațiile industriale de presare și formare.

Acest model prezintă următoarele caracteristici principale:

• Diametru: Ø200 mm

• Înălțime: 80 mm

• Tensiune de alimentare: 48V DC

• Putere electrică: 225W

Aplicația sa principală este transferul controlat al semifabricatelor din tablă de oțel în cadrul liniilor de producție, nu ridicarea generală a sarcinilor grele.

Ce este un semifabricat din tablă metalică?

Un semifabricat din tablă este o piesă metalică decupată anterior la anumite dimensiuni și într-o formă definită, destinată unor operațiuni ulterioare de fabricație.

Aceste piese pot fi utilizate în următoarele procese:

• Ștanțare

• Presare

• Îndoire

• Debitare

• Perforare

• Ambutisare adâncă

• Alte operațiuni de deformare plastică a metalelor

Un dispozitiv de prindere electromagnetică poate facilita transferul semifabricatelor feromagnetice compatibile între diferitele etape de producție.

De ce sunt utilizați electromagneții pe liniile de presare?

Pe liniile de presare este frecvent necesară preluarea tablelor dintr-un teanc, alimentarea unei prese sau transferul componentelor între diferite stații de lucru.

Aceste operațiuni pot fi realizate prin intermediul dispozitivelor de prindere mecanică, sistemelor cu vacuum, roboților industriali sau dispozitivelor magnetice.

Pentru piesele compatibile din oțel feromagnetic, un electromagnet permite controlul electric al operațiunilor de prindere și eliberare.

Astfel, acesta poate fi utilizat ca element de prindere într-un sistem automatizat de transfer.

În ce puncte ale unei linii de presare poate fi instalat?

În funcție de configurația mecanică și de condițiile de funcționare, pot fi avute în vedere diferite aplicații.

Preluarea tablelor: Prinderea unui semifabricat compatibil din oțel în timpul extragerii acestuia dintr-un teanc.

Alimentarea presei: Transferul și poziționarea tablei în zona de alimentare a presei sau a matriței.

Transferul între stații: Deplasarea componentelor feromagnetice între diferitele etape de producție.

Poziționarea pieselor: Menținerea temporară a unei componente din oțel într-o poziție prestabilită.

Sistemul de montare și performanțele de prindere trebuie verificate pentru fiecare aplicație.

Cum funcționează un sistem de transfer electromagnetic?

Un ciclu tipic de transfer pe o linie de presare poate fi organizat astfel:

Teanc de Table din Oțel ↓ Apropierea Electromagnetului Ø200×80 mm ↓ Aplicarea Alimentării de 48V DC ↓ Prinderea Magnetică a Semifabricatului Feromagnetic ↓ Transfer și Poziționare ↓ Stația de Alimentare a Presei ↓ Comanda Electrică pentru Eliberare ↓ Depunerea Semifabricatului din Tablă

Această secvență poate fi integrată într-un sistem automatizat de manipulare proiectat corespunzător.

Cum menține electromagnetul o tablă din oțel?

Atunci când curentul electric circulă prin bobina electromagnetului, este generat un câmp magnetic.

Când o piesă feromagnetică compatibilă se apropie de suprafața activă, câmpul magnetic produce o forță de atracție.

Această forță poate permite menținerea piesei în timpul deplasării.

Forța reală depinde de circuitul magnetic, proprietățile materialului, condițiile de contact și geometria piesei.

Puterea electrică singură nu permite determinarea forței de menținere.

Ce înseamnă 48V DC?

Indicația 48V DC reprezintă o tensiune nominală de alimentare de 48 de volți în curent continuu.

Electromagnetul trebuie utilizat cu o sursă de alimentare în curent continuu adecvată și cu un circuit de comandă dimensionat corespunzător.

O alimentare corectă este importantă pentru menținerea condițiilor electrice prevăzute în proiect.

Ce reprezintă puterea electrică de 225W?

Valoarea 225W reprezintă puterea electrică nominală a electromagnetului.

Acest parametru descrie consumul electric nominal al dispozitivului și nu indică direct capacitatea sa de ridicare.

De exemplu, o putere de 225W nu poate fi transformată direct într-o capacitate garantată de menținere exprimată în kilograme.

Forța reală trebuie determinată prin date tehnice verificate sau prin teste specifice.

Ce indică dimensiunile Ø200×80 mm?

Dimensiunile corespund următoarelor valori:

Diametru: Ø200 mm Înălțime: 80 mm

Construcția circulară poate facilita integrarea în mecanisme de transfer și sisteme de automatizare compatibile.

Metoda de fixare trebuie stabilită în funcție de construcția mecanică a echipamentului.

Câte kilograme poate menține acest electromagnet?

Pentru acest model nu a fost specificată o forță maximă de menținere sau o capacitate de ridicare verificată.

Capacitatea reală depinde de mai mulți factori:

• Tipul și calitatea oțelului

• Grosimea tablei

• Dimensiunile componentei

• Suprafața de contact

• Planeitatea

• Acoperirile de suprafață

• Întrefierul

• Geometria piesei

• Condițiile de alimentare electrică

• Direcția forței aplicate

Prin urmare, nu este corectă declararea unei capacități garantate de ridicare fără efectuarea testelor corespunzătoare.

Poate prelua table subțiri din oțel?

Da, poate fi potrivit pentru table subțiri din oțel feromagnetic, în funcție de condițiile aplicației.

Totuși, grosimea tablei influențează circuitul magnetic și poate modifica semnificativ forța disponibilă.

Tablele foarte subțiri se pot deforma în timpul prinderii magnetice.

Se recomandă efectuarea unor teste folosind o mostră reală a materialului.

Poate menține table groase din oțel?

Utilizarea cu table feromagnetice de grosime mai mare poate fi luată în considerare.

Totuși, grosimea singură nu este suficientă pentru a determina dacă o piesă poate fi menținută în siguranță.

Trebuie evaluate și greutatea, geometria, suprafața efectivă de contact și starea suprafeței.

Poate prelua o singură tablă dintr-un teanc?

Preluarea unei singure table nu poate fi garantată în toate condițiile de funcționare.

În anumite situații, mai multe table pot fi deplasate simultan.

Cauzele posibile includ:

• Prezența uleiului între table

• Aderența dintre suprafețe

• Influența magnetică asupra tablelor învecinate

• Grosimea tablelor

• Geometria componentelor

• Starea teancului

Atunci când este necesară alimentarea individuală garantată, pot fi necesare dispozitive suplimentare de separare și senzori.

Un separator de table este același lucru cu un electromagnet de transfer?

Nu.

Un electromagnet pentru transferul tablelor este utilizat pentru prinderea și deplasarea pieselor feromagnetice compatibile.

Un separator de table facilitează separarea individuală a foilor metalice aflate într-un teanc.

Ambele dispozitive pot fi utilizate împreună în sistemele automate de alimentare a preselor.

Poate fi instalat pe un braț robotic?

Da, cu condiția respectării cerințelor mecanice, electrice și de siguranță.

În timpul integrării trebuie luate în considerare:

• Capacitatea de încărcare a robotului

• Greutatea componentei

• Forța de menținere electromagnetică

• Configurația sistemului de montare

• Viteza de deplasare

• Accelerațiile și decelerațiile

• Secvența de comandă

• Cerințele de siguranță

Compatibilitatea cu un anumit model de robot trebuie confirmată printr-o evaluare tehnică.

Este potrivit pentru sistemele de transfer liniar?

Da, în funcție de caracteristicile proiectului.

Aplicațiile posibile includ:

• Mecanisme de transfer liniar

• Sisteme portal

• Echipamente Pick-and-Place

• Sisteme automate de alimentare a preselor

• Mașini speciale pentru transferul tablelor

Electromagnetul trebuie combinat cu o structură mecanică și un sistem de comandă electrică adecvate.

Poate înlocui un dispozitiv de prindere cu vacuum?

În anumite aplicații cu table din oțel feromagnetic, un electromagnet poate fi considerat o alternativă la un dispozitiv de prindere cu vacuum.

Totuși, cele două tehnologii funcționează pe principii diferite.

Dispozitiv de prindere cu vacuum: Menține o suprafață compatibilă prin diferență de presiune.

Dispozitiv de prindere electromagnetic: Menține un material feromagnetic compatibil prin atracție magnetică.

Alegerea depinde de material, starea suprafeței, geometrie, timpul de ciclu necesar și cerințele de siguranță.

Poate menține table din oțel inoxidabil?

Depinde de tipul oțelului inoxidabil și de starea sa metalurgică.

Unele tipuri de oțel inoxidabil prezintă proprietăți magnetice semnificative, în timp ce anumite oțeluri inoxidabile austenitice pot avea un răspuns magnetic foarte slab.

Prin urmare, nu trebuie presupus că toate tablele din oțel inoxidabil pot fi menținute.

Se recomandă testarea materialului utilizat efectiv.

Poate menține table din aluminiu?

Nu prin atracție feromagnetică convențională.

Aluminiul nu este un material feromagnetic.

Acest electromagnet este destinat în principal componentelor compatibile din fier, oțel carbon și alte oțeluri feromagnetice.

Poate menține componente din cupru sau alamă?

Nu în condițiile obișnuite de menținere electromagnetică.

Cuprul și alama nu sunt materiale feromagnetice.

Prin urmare, acestea nu sunt atrase în același mod ca piesele compatibile din fier sau oțel.

Poate prelua table din oțel vopsite?

Acest lucru poate fi posibil pentru tablele feromagnetice compatibile.

Totuși, vopseaua și alte acoperiri creează o distanță suplimentară între suprafața magnetică activă și oțel.

Acest întrefier efectiv poate reduce forța de menținere.

Se recomandă efectuarea testelor cu piesa vopsită utilizată efectiv în producție.

Poate manipula table din oțel acoperite cu ulei?

Pe liniile de ștanțare, tablele au frecvent suprafețe lubrifiate sau acoperite cu ulei.

Prezența uleiului poate influența:

• Contactul dintre suprafețe

• Frecarea

• Deplasarea componentei

• Comportamentul în timpul eliberării

• Fiabilitatea generală a prinderii

Se recomandă efectuarea testelor cu tablele reale acoperite cu ulei, în condiții reprezentative pentru producție.

Suprafața tablei trebuie să fie plană?

Planeitatea reprezintă un factor important în prinderea electromagnetică.

O suprafață de contact plană contribuie la reducerea întrefierului și la îmbunătățirea funcționării circuitului magnetic.

Suprafețele curbate, neregulate sau deformate pot reduce aria efectivă de contact.

Acest lucru poate determina scăderea forței de menținere disponibile.

De ce este important întrefierul?

Întrefierul reprezintă distanța dintre suprafața magnetică activă și componenta feromagnetică.

Atunci când această distanță crește, forța de atracție magnetică poate scădea considerabil.

Un întrefier suplimentar poate apărea din cauza:

• Vopselei

• Ruginii

• Murdăriei

• Rugozității suprafeței

• Curburii tablei

• Elementelor intermediare

• Contactului neuniform

Distanțele reale de lucru trebuie luate în considerare în timpul proiectării sistemului.

Poate menține table din oțel ruginite?

Atracția magnetică poate fi prezentă dacă oțelul de bază își păstrează proprietățile feromagnetice.

Totuși, un strat gros de rugină, țundră sau neregularitățile suprafeței pot crește întrefierul efectiv și pot reduce forța de menținere.

Este recomandată evaluarea stării reale a materialului înainte de utilizare.

Ce se întâmplă când alimentarea electrică este întreruptă?

Câmpul magnetic principal al acestui electromagnet este generat de curentul electric care circulă prin bobină.

Când alimentarea este întreruptă, câmpul magnetic scade considerabil.

Totuși, poate rămâne o magnetizare reziduală în circuitul magnetic sau în componentă.

Prin urmare, eliberarea completă și imediată nu poate fi garantată în toate situațiile.

Tabla este eliberată imediat după oprirea alimentării?

Nu neapărat.

Magnetizarea reziduală, proprietățile materialului și metoda de comandă electrică pot influența comportamentul la eliberare.

Atunci când este necesară o eliberare rapidă și repetabilă, poate fi necesară o strategie specială de comandă a bobinei sau de demagnetizare.

Performanțele trebuie verificate în condițiile reale de funcționare.

Ce se întâmplă dacă alimentarea se întrerupe în timpul transferului?

Acest electromagnet depinde de alimentarea electrică pentru generarea câmpului magnetic principal de menținere.

În cazul întreruperii alimentării, forța de menținere poate scădea semnificativ, iar componenta se poate desprinde sau poate cădea.

Siguranța unei sarcini suspendate în cazul unei întreruperi de curent nu trebuie să depindă exclusiv de forța de menținere a acestui electromagnet.

Sunt necesare dispozitive mecanice de protecție, măsuri adecvate de comandă și o evaluare a riscurilor.

Este acesta un magnet electropermanent?

Nu.

Acest produs este un electromagnet convențional, al cărui câmp magnetic principal este generat de curentul electric.

Prin urmare, funcția principală de menținere depinde de alimentarea electrică.

Un sistem electropermanent utilizează o configurație magnetică diferită și poate menține o piesă fără alimentare electrică permanentă în timpul fazei de menținere.

Cele două tehnologii nu trebuie considerate interschimbabile.

Este un electromagnet de ridicare pentru macara?

Nu.

Aplicația principală a acestui produs este prinderea, transferul și poziționarea controlată a semifabricatelor compatibile din tablă de oțel în liniile de presare și instalațiile de formare.

Nu trebuie prezentat ca electromagnet universal pentru macarale sau pentru ridicarea sarcinilor grele fără o proiectare și o validare specifice.

Care este diferența față de un electromagnet pentru ridicarea plăcilor grele?

Electromagneții pentru ridicarea plăcilor grele pot fi proiectați pentru manipularea plăcilor mari din oțel în șantiere navale, oțelării și industria grea.

Acest model este destinat transferului controlat al semifabricatelor compatibile din tablă în procesele de alimentare a preselor.

Diferența principală constă în aplicația industrială prevăzută, nu doar în dimensiuni.

Poate transfera componente după operațiunea de ștanțare?

Da, poate fi luat în considerare pentru transferul componentelor compatibile din oțel feromagnetic după operațiuni de presare sau formare.

Totuși, trebuie evaluate geometria reală, suprafața de contact, greutatea și condițiile de prindere.

Componentele formate pot necesita o configurație diferită a polilor magnetici sau mai multe puncte de prindere.

Pot fi utilizați mai mulți electromagneți simultan?

Da, în funcție de aplicație.

Utilizarea mai multor electromagneți poate fi necesară atunci când o componentă trebuie menținută în diferite puncte.

În timpul proiectării trebuie luate în considerare:

• Numărul electromagneților

• Poziția punctelor de prindere

• Centrul de greutate al componentei

• Distribuția sarcinii

• Direcția transferului

• Comanda electrică

• Condițiile de defectare

Înainte de utilizare este necesară o evaluare tehnică adecvată.

Poate funcționa continuu acest electromagnet?

Pentru acest model nu a fost specificat un regim de funcționare continuă verificat.

Prin urmare, caracteristici precum 100% ED sau funcționare continuă 24 de ore pe zi nu trebuie declarate fără confirmarea producătorului.

Trebuie evaluate temperatura bobinei, durata alimentării, condițiile de răcire și frecvența ciclurilor.

Electromagnetul se încălzește în timpul funcționării?

Da.

Trecerea curentului electric prin bobină produce căldură.

Temperatura atinsă depinde de:

• Construcția bobinei

• Durata alimentării

• Temperatura mediului ambiant

• Condițiile de disipare a căldurii

• Regimul de funcționare

Condițiile de lucru admise trebuie confirmate pentru a preveni supraîncălzirea bobinei.

Cum se determină forța reală de menținere?

Cea mai sigură metodă este testarea electromagnetului cu piesa reală, în condiții reprezentative pentru aplicație.

Parametrii importanți includ:

• Tipul oțelului

• Grosimea tablei

• Planeitatea suprafeței

• Acoperirea de suprafață

• Suprafața efectivă de contact

• Întrefierul

• Tensiunea de alimentare

• Direcția forței

• Geometria componentei

În sistemele automatizate trebuie luate în considerare și accelerațiile, decelerațiile și alte forțe dinamice.

Poate funcționa la 24V în loc de 48V?

Tensiunea nominală specificată este 48V DC.

Utilizarea unei tensiuni diferite modifică condițiile electrice de funcționare și poate influența forța magnetică disponibilă.

Electromagnetul nu trebuie utilizat la o tensiune diferită fără aprobarea producătorului.

Se poate aplica o tensiune mai mare de 48V?

Nu fără o metodă de comandă special proiectată și verificată.

O tensiune mai mare decât valoarea nominală poate crește curentul bobinei, puterea disipată și temperatura, existând riscul deteriorării electromagnetului.

Orice strategie de supraexcitare temporară sau comandă specială trebuie proiectată și validată pentru bobina respectivă.

Cum poate fi comandat electric electromagnetul?

În funcție de arhitectura sistemului de automatizare, pot fi utilizate diferite componente:

• Relee adecvate pentru curent continuu

• Contactoare DC

• Drivere electronice pentru electromagneți

• Circuite de comutare comandate prin PLC

• Sisteme adecvate de control al puterii

Componentele de comutare trebuie selectate în funcție de caracteristicile electrice ale bobinei și de alimentarea de 48V DC.

De asemenea, trebuie prevăzută o protecție corespunzătoare împotriva supratensiunilor tranzitorii asociate comutării sarcinilor inductive.

Poate fi conectat la un PLC?

Da, prin intermediul unei interfețe electrice proiectate corespunzător.

Un controler logic programabil (PLC) poate transmite comenzi către un dispozitiv de comutare DC sau către un driver pentru electromagneți adecvat.

Totuși, nu trebuie presupus că o ieșire PLC poate alimenta direct electromagnetul.

Circuitul de putere și interfața de comandă trebuie dimensionate în funcție de sarcina electrică și cerințele instalației.

Ce măsuri de siguranță sunt necesare?

Electromagnetul trebuie integrat într-un sistem de manipulare proiectat corespunzător și supus unei evaluări a riscurilor.

Principalele măsuri includ:

• Împiedicarea accesului sub componentele suspendate

• Luarea în considerare a consecințelor întreruperii alimentării

• Verificarea forței de menținere în condiții reale

• Protecția împotriva eliberării neașteptate a componentei

• Instalarea dispozitivelor mecanice de protecție adecvate

• Gestionarea riscurilor electrice și termice

• Verificarea elementelor de fixare și montare

• Respectarea procedurilor de siguranță și întreținere a utilajelor

Un electromagnet alimentat electric nu constituie, singur, un dispozitiv de siguranță capabil să garanteze menținerea unei sarcini suspendate în cazul unei defecțiuni.

Ce întreținere este necesară?

Necesitățile de întreținere depind de aplicație și de condițiile de funcționare.

Inspecțiile periodice ar trebui să includă:

• Starea suprafeței magnetice active

• Elementele de fixare mecanică

• Cablurile și conexiunile electrice

• Temperatura bobinei în timpul funcționării

• Contaminarea suprafețelor

• Eventualele deteriorări mecanice

• Fiabilitatea operațiunilor de prindere și eliberare

Frecvența verificărilor trebuie stabilită conform planului de întreținere al mașinii și mediului industrial.

Pot fi fabricați electromagneți pentru prese la comandă?

Da.

Sistemele de prindere electromagnetică pot fi dezvoltate în funcție de cerințele specifice ale fiecărui proiect.

Parametrii de proiectare pot include:

• Diametrul electromagnetului

• Înălțimea corpului

• Tensiunea de funcționare

• Puterea electrică

• Geometria polilor magnetici

• Configurația de fixare

• Suprafața de lucru

• Forța de menținere necesară

• Regimul de funcționare

• Dimensiunile tablelor

• Cerințele de automatizare și comandă

Pentru o proiectare personalizată, se recomandă evaluarea împreună a unei mostre reale de tablă, a ciclului de producție și a condițiilor mecanice de transfer.
