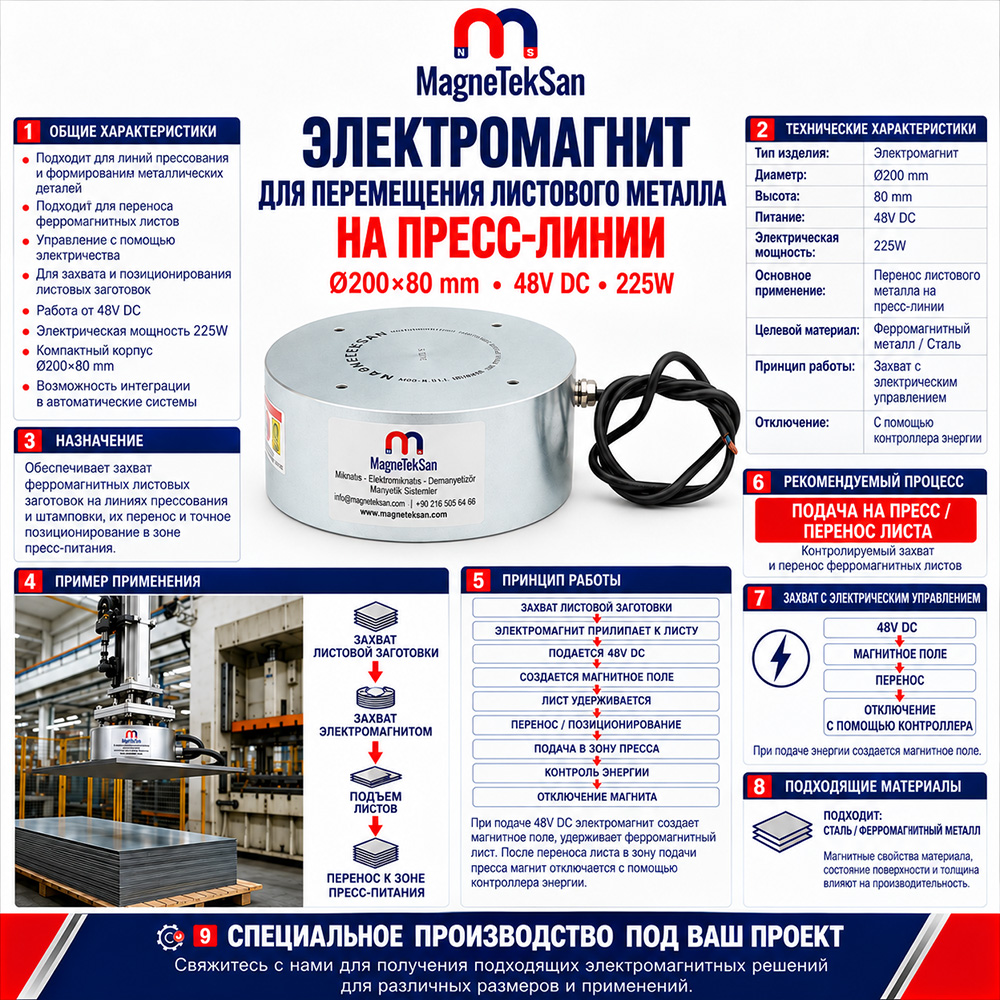

Электромагнит Ø200×80 мм, 48V DC, 225W для переноса стальных листов на прессовой линии

Электромагнит Ø200×80 мм для прессовой линии представляет собой промышленный электромагнитный захват, предназначенный для управляемого захвата, переноса и позиционирования ферромагнитных стальных листовых заготовок в системах подачи в пресс и обработки металла давлением. При подаче 48V DC и электрической мощности 225W устройство создаёт магнитное поле, позволяющее перемещать подходящие стальные детали между производственными станциями с помощью совместимых автоматизированных или механических систем.

Что такое электромагнит для переноса листового металла на прессовой линии?

Электромагнит для прессовой линии — это промышленное устройство с электрически управляемым магнитным полем, предназначенное для захвата, удержания, перемещения и позиционирования подходящих ферромагнитных стальных заготовок.

Такие устройства могут применяться в автоматизированных линиях штамповки, прессования и обработки листового металла давлением.

Данная модель имеет следующие основные параметры:

• Диаметр: Ø200 мм

• Высота: 80 мм

• Напряжение питания: 48V DC

• Электрическая мощность: 225W

Основное назначение изделия — управляемый перенос стальных заготовок в производственных процессах, а не универсальный подъём тяжёлых грузов.

Что такое листовая металлическая заготовка?

Листовая заготовка представляет собой металлический лист или его часть, предварительно вырезанную по определённым размерам и форме для последующей обработки.

Такие заготовки могут использоваться в следующих процессах:

• Штамповка

• Прессование

• Гибка

• Резка

• Пробивка отверстий

• Глубокая вытяжка

• Другие операции обработки металла давлением

Электромагнитный захват может использоваться для переноса подходящих ферромагнитных заготовок между отдельными производственными операциями.

Для чего используются электромагниты на прессовых линиях?

На прессовых линиях часто необходимо перемещать металлические листы из стопки к подающему устройству или между различными технологическими станциями.

Для выполнения таких операций могут использоваться механические захваты, вакуумные системы, промышленные роботы и магнитные устройства.

При работе с подходящими ферромагнитными стальными деталями электромагнит обеспечивает возможность электрического управления удержанием и освобождением заготовки.

Это позволяет рассматривать его в качестве захватного элемента автоматизированной системы перемещения.

На каких участках прессовой линии можно установить электромагнит?

В зависимости от конструкции оборудования и условий эксплуатации устройство может использоваться на различных участках.

Захват листовой заготовки: Удержание подходящего стального листа при его извлечении из стопки.

Подача в пресс: Перемещение и позиционирование заготовки в зоне подачи пресса или штампа.

Межоперационный перенос: Перемещение подходящих стальных деталей между технологическими станциями.

Позиционирование деталей: Временное удержание стального компонента в заданном положении.

Конструкция крепления и фактическая удерживающая способность должны проверяться применительно к конкретному оборудованию.

Как выглядит типичный процесс переноса листовой заготовки?

Типичный процесс работы электромагнита может быть следующим:

Стопка стальных листов ↓ Приближение электромагнита Ø200×80 мм к заготовке ↓ Подача напряжения 48V DC ↓ Магнитный захват ферромагнитной заготовки ↓ Перемещение и позиционирование ↓ Станция подачи в пресс ↓ Электрическое управление отключением удержания ↓ Освобождение заготовки

Такая последовательность может быть реализована в составе соответствующим образом спроектированной автоматизированной системы.

Как электромагнит удерживает стальной лист?

При прохождении электрического тока через обмотку электромагнита возникает магнитное поле.

Когда подходящая ферромагнитная стальная деталь приближается к рабочей поверхности, магнитное поле создаёт силу притяжения.

Эта сила может обеспечивать удержание заготовки во время перемещения.

Фактическая удерживающая сила зависит от магнитной цепи, характеристик материала, условий контакта и геометрии детали.

Определить удерживающую способность только по электрической мощности невозможно.

Что означает напряжение 48V DC?

48V DC означает, что номинальное напряжение питания электромагнита составляет 48 вольт постоянного тока.

Для работы необходимо использовать соответствующий источник питания постоянного напряжения и правильно спроектированную электрическую систему управления.

Стабильность напряжения важна для обеспечения предусмотренных электрических условий эксплуатации.

Что означает мощность 225W?

225W — это номинальная электрическая мощность электромагнита.

Данный параметр характеризует электрическую нагрузку устройства.

Он не означает, что электромагнит способен удерживать груз определённой массы.

Например, электрическую мощность 225W нельзя непосредственно преобразовать в гарантированную грузоподъёмность, выраженную в килограммах.

Фактическое удерживающее усилие должно определяться на основании проверенных технических данных или испытаний.

Что означают размеры Ø200×80 мм?

Указанные размеры соответствуют следующим параметрам:

Диаметр: Ø200 мм Высота: 80 мм

Круглая конструкция может использоваться при интеграции электромагнита в совместимые механические и автоматизированные системы перемещения.

Способ крепления необходимо определять в соответствии с конструкцией конкретного оборудования.

Сколько килограммов может удерживать этот электромагнит?

Для данной модели не указано подтверждённое максимальное удерживающее усилие или грузоподъёмность.

Фактическая способность удерживать заготовку зависит от нескольких факторов:

• Марка стали

• Толщина листа

• Размеры заготовки

• Площадь контакта

• Плоскостность поверхности

• Наличие покрытий

• Воздушный зазор

• Геометрия детали

• Условия электропитания

• Направление действующей нагрузки

Поэтому без соответствующих испытаний нельзя указывать гарантированную грузоподъёмность.

Можно ли использовать электромагнит для тонких стальных листов?

Да, устройство может подходить для тонких ферромагнитных стальных листов при соответствующих условиях применения.

Однако толщина материала влияет на магнитную цепь и доступное удерживающее усилие.

Тонкие листы также могут деформироваться при магнитном захвате или демонстрировать особенности механического поведения.

Рекомендуется проводить испытания с реальными образцами листового металла.

Можно ли удерживать толстые стальные листы?

Электромагнит может рассматриваться и для подходящих более толстых ферромагнитных стальных листов.

Однако одной толщины недостаточно для оценки безопасного удержания.

Необходимо учитывать массу заготовки, геометрию, эффективную площадь контакта и состояние поверхности.

Может ли электромагнит захватывать только один лист из стопки?

Надёжный захват исключительно одного листа нельзя гарантировать при любых условиях.

В некоторых случаях несколько листов могут перемещаться одновременно.

Причинами могут быть:

• Масло между листами

• Слипание поверхностей

• Магнитное воздействие на соседние листы

• Толщина материала

• Геометрия заготовок

• Состояние стопки

Если требуется гарантированная поштучная подача, могут понадобиться дополнительные устройства разделения листов и датчики.

Является ли разделитель листов тем же устройством, что и электромагнит для переноса?

Нет.

Электромагнит для переноса листов предназначен для захвата и перемещения подходящих ферромагнитных заготовок.

Разделитель листов предназначен для облегчения отделения отдельных листов друг от друга в стопке.

При необходимости оба устройства могут применяться совместно в автоматизированной системе подачи в пресс.

Можно ли установить этот электромагнит на промышленного робота?

Да, при соблюдении механических, электрических и технических требований безопасности.

При интеграции необходимо учитывать:

• Грузоподъёмность робота

• Массу заготовки

• Удерживающую силу электромагнита

• Конструкцию крепления

• Скорость и ускорение перемещения

• Последовательность управления

• Требования безопасности

Совместимость с конкретной моделью робота должна подтверждаться инженерной оценкой.

Подходит ли электромагнит для линейных систем переноса?

Да, в зависимости от конструкции проекта.

Возможные области применения:

• Линейные передаточные механизмы

• Портальные системы перемещения

• Устройства Pick-and-Place

• Автоматизированные системы подачи в пресс

• Специализированные машины для переноса листового металла

Электромагнит должен использоваться совместно с подходящим механическим креплением и электрической системой управления.

Может ли электромагнит заменить вакуумный захват?

В некоторых применениях с ферромагнитными стальными листами электромагнит может рассматриваться как альтернатива вакуумному захвату.

Однако принципы работы этих устройств различаются.

Вакуумный захват: Удерживает подходящую поверхность за счёт разности давлений.

Электромагнитный захват: Удерживает подходящий ферромагнитный материал за счёт магнитного притяжения.

Выбор зависит от материала заготовки, состояния поверхности, геометрии, необходимой продолжительности производственного цикла и требований безопасности.

Может ли электромагнит удерживать листы из нержавеющей стали?

Это зависит от марки нержавеющей стали и её металлургического состояния.

Некоторые виды нержавеющей стали обладают выраженными магнитными свойствами.

При этом определённые аустенитные марки могут иметь очень слабую магнитную реакцию.

Поэтому нельзя предполагать, что электромагнит способен удерживать любые листы из нержавеющей стали.

Рекомендуется проверять фактически используемый материал.

Может ли электромагнит удерживать алюминиевые листы?

Не за счёт обычного ферромагнитного притяжения.

Алюминий не является ферромагнитным материалом.

Этот электромагнит предназначен преимущественно для подходящих деталей из железа, углеродистой стали и других ферромагнитных сталей.

Может ли электромагнит удерживать медь или латунь?

При обычных условиях электромагнитного удержания — нет.

Медь и латунь не являются ферромагнитными материалами.

Они не притягиваются таким же образом, как подходящие железные или стальные детали.

Можно ли удерживать окрашенные стальные листы?

Это может быть возможно при использовании подходящей ферромагнитной стали.

Однако лакокрасочные и другие покрытия создают дополнительное расстояние между магнитной рабочей поверхностью и металлом.

Увеличение эффективного воздушного зазора может уменьшать удерживающее усилие.

Поэтому рекомендуется проводить испытания с реальными окрашенными заготовками.

Можно ли переносить стальные листы с масляной поверхностью?

В прессовом производстве стальные листы часто имеют смазку или масляную плёнку.

Масло может влиять на:

• Контакт поверхностей

• Трение

• Перемещение заготовки

• Поведение при освобождении

• Надёжность захвата

Поэтому рекомендуется проверять работу электромагнита с фактическими промасленными листами в условиях, приближенных к производственным.

Должна ли поверхность стального листа быть ровной?

Плоскостность поверхности является важным фактором электромагнитного удержания.

Ровная контактная поверхность помогает уменьшить воздушный зазор и улучшить работу магнитной цепи.

Изогнутые, неровные или деформированные поверхности могут уменьшать эффективную площадь контакта.

Это может приводить к снижению доступного удерживающего усилия.

Почему воздушный зазор так важен?

Воздушный зазор — это расстояние между магнитной рабочей поверхностью электромагнита и ферромагнитной заготовкой.

При увеличении зазора магнитная удерживающая сила может значительно уменьшаться.

К увеличению эффективного зазора могут приводить:

• Краска

• Ржавчина

• Загрязнения

• Шероховатость поверхности

• Изгиб листа

• Механические прокладки

• Неравномерный контакт

При проектировании необходимо учитывать реальные рабочие расстояния и состояние поверхности.

Можно ли удерживать ржавые стальные листы?

Магнитное притяжение может сохраняться, если основной стальной материал обладает ферромагнитными свойствами.

Однако толстый слой ржавчины, окалина и неровности поверхности могут увеличивать эффективный воздушный зазор и снижать удерживающую способность.

Перед применением рекомендуется оценить фактическое состояние материала.

Что происходит при отключении электрического питания?

Основное магнитное поле данного электромагнита создаётся электрическим током, проходящим через обмотку.

При отключении питания магнитное поле существенно ослабевает.

Однако в магнитной цепи или самой заготовке может сохраняться остаточная намагниченность.

Поэтому нельзя гарантировать, что деталь при любых условиях освободится полностью и мгновенно.

Освобождается ли стальной лист сразу после отключения питания?

Не обязательно.

Остаточная намагниченность, свойства материала и способ электрического управления могут влиять на процесс освобождения.

Если требуется быстрое и повторяемое освобождение заготовки, может понадобиться специальное управление током обмотки или размагничивание.

Фактическое время освобождения должно проверяться при испытаниях.

Что произойдёт при отключении электричества во время переноса?

Основная удерживающая сила этого электромагнита зависит от подачи электрической энергии.

При потере питания удерживающее усилие может значительно уменьшиться, вследствие чего заготовка может отделиться от электромагнита и упасть.

Нельзя полагаться исключительно на этот электромагнит для безопасного удержания подвешенного груза при отключении электропитания.

Необходимо предусматривать соответствующие механические защитные меры, безопасное управление и оценку рисков.

Является ли этот продукт электропостоянным магнитом?

Нет.

Это обычный электромагнит, магнитное поле которого создаётся при подаче электрического тока.

Его основное удерживающее поле зависит от электрического питания.

Электропостоянная магнитная система имеет другую конструкцию и может удерживать деталь без непрерывного потребления электроэнергии в режиме удержания.

Эти два типа устройств не следует считать взаимозаменяемыми.

Является ли этот электромагнит грузоподъёмным магнитом для крана?

Нет.

Основное назначение изделия — управляемый захват, перенос и позиционирование подходящих стальных листовых заготовок в прессовых производственных линиях.

Без отдельного проектирования и подтверждения характеристик его нельзя использовать в качестве универсального кранового электромагнита для подъёма тяжёлых грузов.

Чем этот электромагнит отличается от магнита для подъёма тяжёлых стальных плит?

Грузоподъёмные магниты для тяжёлых плит могут проектироваться для перемещения крупных и тяжёлых стальных изделий в металлургии, судостроении и тяжёлой промышленности.

Данная модель предназначена для управляемого переноса подходящих листовых заготовок в процессах прессования и формовки.

Главное отличие заключается в назначении и условиях эксплуатации, а не только в размерах.

Можно ли переносить детали после операции штамповки?

Да, электромагнит может рассматриваться для перемещения подходящих ферромагнитных стальных деталей после штамповки или формовки.

Однако необходимо учитывать форму детали, площадь контакта, массу и условия захвата.

Для деталей сложной формы может потребоваться другая конструкция магнитных полюсов или несколько точек удержания.

Можно ли использовать несколько электромагнитов одновременно?

Да, в зависимости от проекта.

Несколько электромагнитов могут использоваться, когда необходимо удерживать заготовку в нескольких точках.

При проектировании следует учитывать:

• Количество электромагнитов

• Расположение точек захвата

• Центр тяжести заготовки

• Распределение нагрузки

• Направление перемещения

• Электрическое управление

• Возможные отказы и отключение питания

Перед эксплуатацией необходима соответствующая инженерная оценка.

Может ли электромагнит работать непрерывно?

Для этой модели не указана подтверждённая допустимая продолжительность включения.

Поэтому без подтверждения производителя нельзя заявлять такие характеристики, как 100% ПВ или круглосуточная непрерывная работа.

Необходимо оценить температуру обмотки, продолжительность подачи питания, условия охлаждения и частоту рабочих циклов.

Нагревается ли электромагнит во время работы?

Да.

При прохождении электрического тока через обмотку выделяется тепло.

Температура зависит от конструкции обмотки, времени включения, температуры окружающей среды и условий отвода тепла.

Допустимый рабочий цикл необходимо подтвердить, чтобы предотвратить чрезмерный нагрев обмотки.

Как определяется фактическая удерживающая сила?

Наиболее надёжный способ — испытать электромагнит с реальной заготовкой в условиях, соответствующих предполагаемой эксплуатации.

Важные параметры испытаний:

• Марка стали

• Толщина листа

• Плоскостность поверхности

• Наличие покрытия

• Фактическая площадь контакта

• Воздушный зазор

• Напряжение питания

• Направление нагрузки

• Геометрия детали

В автоматизированных системах также необходимо учитывать ускорение, торможение и другие динамические силы.

Можно ли использовать напряжение 24V вместо 48V?

Указанное номинальное напряжение питания составляет 48V DC.

Применение другого напряжения изменяет электрические условия работы и может повлиять на доступную удерживающую силу.

Без согласования с производителем использовать электромагнит при другом напряжении не следует.

Можно ли подавать напряжение выше номинального?

Не без специально разработанного и проверенного способа управления.

Повышенное напряжение может увеличивать ток обмотки, электрические потери и температуру, что способно привести к повреждению электромагнита.

Любая схема кратковременного повышенного возбуждения или специального управления должна рассчитываться и проверяться для конкретной обмотки.

Как можно управлять электромагнитом?

В зависимости от конструкции автоматизированной системы могут применяться:

• Реле, рассчитанные на коммутацию постоянного тока

• Контакторы постоянного тока

• Специализированные драйверы электромагнитов

• Схемы управления через ПЛК

• Соответствующие системы управления электрической мощностью

Коммутационные устройства должны подбираться с учётом электрических характеристик обмотки и напряжения 48V DC.

Необходимо также предусмотреть защиту от переходных перенапряжений, возникающих при коммутации индуктивной нагрузки.

Можно ли подключить электромагнит к ПЛК?

Да, через правильно спроектированный электрический интерфейс.

Программируемый логический контроллер может передавать управляющие команды подходящему коммутационному устройству постоянного тока или драйверу электромагнита.

Однако нельзя предполагать, что выход ПЛК способен непосредственно обеспечивать питание электромагнита.

Силовая цепь и интерфейс управления должны соответствовать электрической нагрузке и требованиям автоматизации.

Какие меры безопасности необходимы?

Электромагнит должен применяться в составе правильно спроектированной системы перемещения с оценкой рисков.

Важные требования включают:

• Предотвращение нахождения людей под подвешенными заготовками

• Учёт последствий отключения электропитания

• Проверку удерживающей силы в реальных условиях

• Защиту от неожиданного освобождения детали

• Использование соответствующих механических защитных устройств

• Контроль электрических и тепловых опасностей

• Проверку креплений и монтажных элементов

• Соблюдение требований безопасности оборудования

Электромагнит, удерживающий деталь только при наличии питания, не является самостоятельным отказобезопасным средством удержания подвешенного груза.

Какое техническое обслуживание требуется?

Объём технического обслуживания зависит от условий эксплуатации.

При периодических проверках рекомендуется контролировать:

• Состояние магнитной рабочей поверхности

• Механические крепления

• Электрические кабели и соединения

• Температуру обмотки во время работы

• Загрязнения рабочей поверхности

• Признаки механических повреждений

• Надёжность захвата и освобождения деталей

Периодичность проверок должна определяться с учётом плана технического обслуживания машины и условий производственной среды.

Можно ли изготовить электромагнит для прессовой линии по индивидуальному заказу?

Да.

Электромагнитные захватные системы могут разрабатываться с учётом требований конкретного производственного проекта.

При проектировании могут учитываться:

• Диаметр электромагнита

• Высота корпуса

• Рабочее напряжение

• Электрическая мощность

• Геометрия магнитных полюсов

• Конструкция крепления

• Рабочая поверхность

• Требуемое удерживающее усилие

• Рабочий цикл

• Размеры стальных заготовок

• Требования к автоматизации и управлению

Для индивидуального проектирования рекомендуется совместно оценивать реальный образец стального листа, производственный цикл и механические условия переноса.
