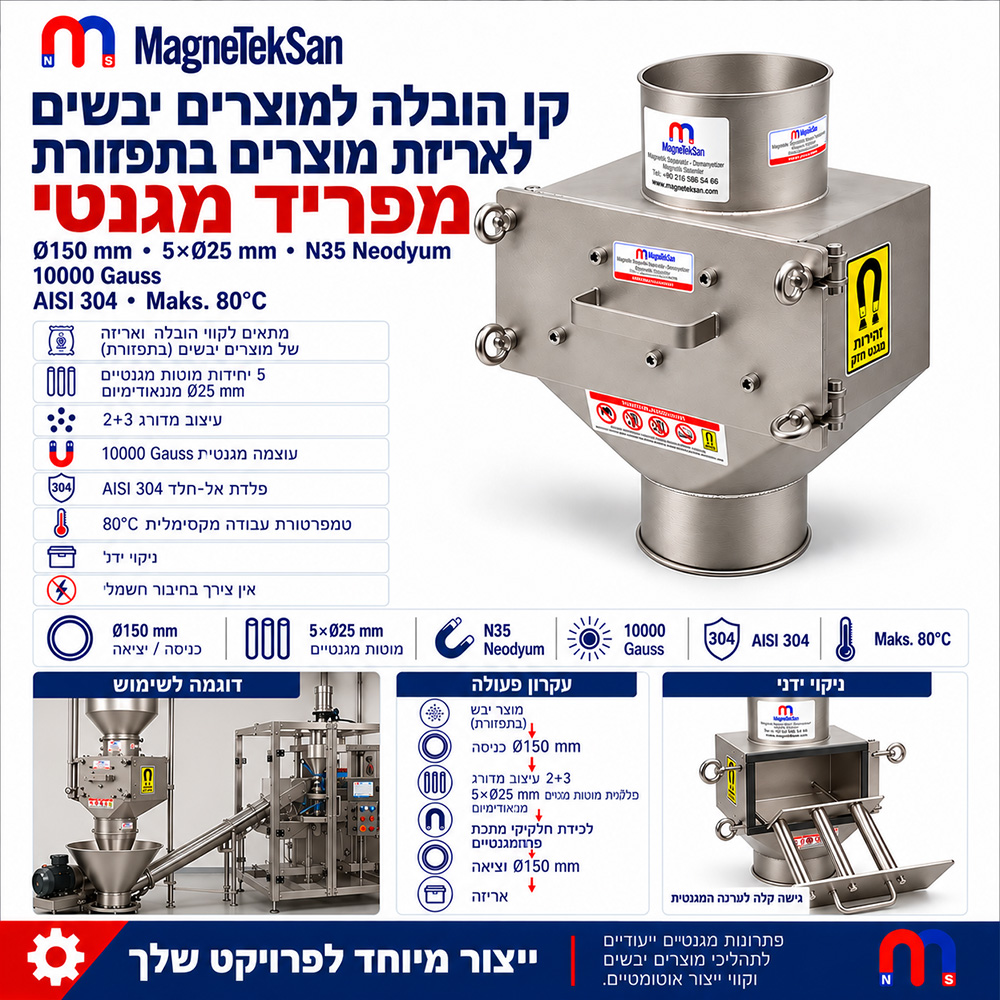

Ø150 mm מגנט מגירה עם כניסה עגולה – קו אריזת שמרים יבשים – 5xØ25 mm ניאודימיום N35 10000 Gauss
Ø150 mm מגנט מגירה עם כניסה עגולה – קו אריזת שמרים יבשים – 5xØ25 mm ניאודימיום N35 10000 Gauss
מאפיינים כלליים
- מיועד להפרדת מזהמים מתכתיים פרומגנטיים בקווי אריזת שמרים יבשים.
- מצויד בחיבורי כניסה ויציאה עגולים בקוטר Ø150 mm.
- מצויד ב-5 מוטות מגנטיים מניאודימיום, כל אחד בקוטר Ø25 mm.
- מיוצר באמצעות מגנטים מניאודימיום בדרגת N35.
- עוצמת השדה המגנטי המוגדרת היא 10000 Gauss.
- הגוף עשוי נירוסטה AISI 304.
- מבנה המגירה מאפשר גישה נוחה למוטות המגנטיים לצורך בדיקה וניקוי תקופתיים.
- מסייע בלכידת חלקיקים פרומגנטיים ומזהמים מתכתיים ממוצרים יבשים בעלי זרימה חופשית.
- מתאים להתקנה בנקודות זרימת מוצר מתאימות במערכות עיבוד ואריזה של שמרים יבשים.
- ניתן לייצר מידות כניסה ויציאה מיוחדות ותצורות מגנטיות מותאמות בהתאם לדרישות היישום.
מפרט טכני
- סוג המוצר: מגנט מגירה עם כניסה עגולה
- יישום עיקרי: קו אריזת שמרים יבשים
- קוטר כניסה: Ø150 mm
- קוטר יציאה: Ø150 mm
- מספר מוטות מגנטיים: 5
- קוטר המוטות המגנטיים: Ø25 mm
- דרגת המגנט: ניאודימיום N35
- עוצמת השדה המגנטי: 10000 Gauss
- חומר הגוף: נירוסטה AISI 304
- מזהמים מיועדים: חלקיקים מתכתיים פרומגנטיים
מגנט מגירה עם כניסה עגולה Ø150 mm מיועד להפרדת מזהמים מתכתיים פרומגנטיים משמרים יבשים במהלך זרימת המוצר ולפני או במהלך תהליך האריזה. המערכת כוללת 5 מוטות מגנטיים Ø25 mm מניאודימיום N35, עוצמת שדה מגנטי של 10000 Gauss וגוף מנירוסטה AISI 304.
| מפרט טכני | ערך |
|---|---|
| סוג המוצר | מגנט מגירה עם כניסה עגולה |
| יישום עיקרי | קו אריזת שמרים יבשים |
| קוטר כניסה | Ø150 mm |
| קוטר יציאה | Ø150 mm |
| מספר מוטות מגנטיים | 5 |
| קוטר המוטות המגנטיים | Ø25 mm |
| דרגת המגנט | ניאודימיום N35 |
| עוצמת השדה המגנטי | 10000 Gauss |
| חומר הגוף | נירוסטה AISI 304 |
| מזהמים מיועדים | חלקיקים מתכתיים פרומגנטיים |
מהו מגנט מגירה עם כניסה עגולה?
מגנט מגירה עם כניסה עגולה הוא מערכת תעשייתית להפרדה מגנטית, המיועדת ללכידת מזהמים מתכתיים פרומגנטיים ממוצרים הזורמים דרך צינורות, משפכים או קווי ייצור הפועלים באמצעות זרימה גרביטציונית.
המוצר עובר דרך גוף בקוטר Ø150 mm ומסביב למוטות המגנטיים הממוקמים בתוכו. חלקיקים פרומגנטיים הנכנסים לאזור האפקטיבי של השדה המגנטי נמשכים אל המוטות, בעוד שהמוצר העיקרי ממשיך לזרום דרך המערכת.
מדוע משתמשים במגנט מגירה בקו אריזת שמרים יבשים?
במהלך הייצור, ההעברה והאריזה של שמרים יבשים עלולים להיכנס למוצר חלקיקים פרומגנטיים לא רצויים שמקורם בציוד התהליך, שחיקת רכיבים, עבודות תחזוקה או רכיבים אחרים בקו.
התקנת מגנט מגירה בנקודה מתאימה בזרימת המוצר מסייעת בלכידת חלקיקים אלה לפני שהמוצר ממשיך לשלבי העיבוד או האריזה הבאים.
מהו היישום העיקרי של המוצר?
דגם זה מוגדר במיוחד עבור קו אריזת שמרים יבשים.
תהליך טיפוסי יכול להיות:
שמרים יבשים
↓
העברת / הזנת המוצר
↓
מגנט מגירה עם כניסה עגולה Ø150 mm
↓
5xØ25 mm מוטות מגנטיים מניאודימיום N35
↓
הפרדת מתכות פרומגנטיות
↓
תהליך האריזה
יש לקבוע את מיקום ההתקנה המדויק בהתאם לתכנון בפועל של קו הייצור והאריזה.
מהו קוטר הכניסה והיציאה?
לגוף המגנטי יש:
כניסה: Ø150 mm
יציאה: Ø150 mm
מבנה הכניסה והיציאה העגול מאפשר שילוב עם צינורות ומערכות העברת מוצר בעלי מידות תואמות.
כמה מוטות מגנטיים יש במערכת?
יחידת המגירה כוללת:
5 מוטות מגנטיים
הקוטר של כל מוט הוא:
Ø25 mm
סידור חמשת המוטות מסייע לפזר את אזור ההפרדה המגנטית לאורך חתך זרימת המוצר.
באיזה סוג מגנטים משתמשים?
במוטות המגנטיים נעשה שימוש ב:
מגנטים מניאודימיום N35
מגנטים מניאודימיום מאפשרים יצירת שדה מגנטי חזק במידות קומפקטיות יחסית ולכן נמצאים בשימוש נרחב במערכות תעשייתיות להפרדה מגנטית.
מהי עוצמת השדה המגנטי?
עוצמת השדה המגנטי המוגדרת עבור מוצר זה היא:
10000 Gauss
יכולת הלכידה בפועל של חלקיק מסוים תלויה גם בתכונותיו המגנטיות, בגודלו ובצורתו, במהירות זרימת המוצר, במרחק מהמשטח המגנטי ובתנאי התהליך האחרים.
האם 10000 Gauss פירושו שכל חלקיקי המתכת יילכדו?
לא.
ערך Gauss הוא פרמטר חשוב של השדה המגנטי, אך הוא לבדו אינו קובע את יעילות ההפרדה בפועל.
יעילות הלכידה עשויה להיות מושפעת מ:
- התכונות המגנטיות של המזהם
- גודל החלקיקים
- צורת החלקיקים
- המרחק מהמוט המגנטי
- מהירות זרימת המוצר
- עובי שכבת המוצר
- מיקום ההתקנה
- הקרבה לשדה המגנטי
לכן יש להעריך את ביצועי המערכת בהתאם למוצר האמיתי ולתנאי התהליך בפועל.
אילו מזהמים מתכתיים המערכת יכולה ללכוד?
המערכת מיועדת בעיקר למזהמים מתכתיים פרומגנטיים.
בהתאם לתכונות החלקיקים ולתנאי התהליך, היא יכולה לסייע בלכידת:
- חלקיקי ברזל
- שברי פלדה
- אבק מתכתי פרומגנטי
- חלקיקים ברזליים עדינים
- חלקיקי שחיקה שמקורם ברכיבי פלדה מתאימים
ביצועי הלכידה בפועל תלויים בתכונות המגנטיות והפיזיקליות של המזהם.
האם המערכת יכולה ללכוד נירוסטה?
הדבר תלוי בסוג הנירוסטה ובמצבה המטלורגי.
סוגים מסוימים של נירוסטה עשויים להגיב באופן משמעותי לשדה מגנטי, בעוד שסוגים אוסטניטיים מסוימים של נירוסטה מציגים תגובה מגנטית חלשה מאוד.
ביישומים קריטיים מומלץ לבצע בדיקה עם המזהם בפועל או עם דוגמאות מייצגות.
האם המערכת יכולה ללכוד אלומיניום?
לא, לא באותו אופן שבו ניתן ללכוד ברזל פרומגנטי או פלדת פחמן.
אלומיניום אינו חומר פרומגנטי ולכן אין להתייחס אליו כחומר יעד להפרדה קונבנציונלית באמצעות מגנטים קבועים.
האם המערכת יכולה ללכוד נחושת או פליז?
בדרך כלל לא.
נחושת ופליז אינם חומרים פרומגנטיים ולכן בדרך כלל אינם נלכדים באמצעות סוג זה של מפריד עם מגנטים קבועים.
מדוע משתמשים ב-5 מוטות מגנטיים Ø25 mm?
השימוש במספר מוטות מגנטיים מאפשר לפזר את אזור ההפרדה המגנטית בתוך זרימת המוצר.
כאשר השמרים היבשים עוברים דרך הגוף, סידור חמשת המוטות מסייע לקרב את המוצר ואת המזהמים הפרומגנטיים האפשריים לשדה המגנטי.
הביצועים בפועל עדיין תלויים במאפייני הזרימה ובתנאי ההתקנה.
מה פירוש N35?
N35 מציין את דרגת חומר הניאודימיום המגנטי המשמש במוטות.
N35 אינו ערך Gauss. במוצר זה עוצמת השדה המגנטי מוגדרת בנפרד כ-10000 Gauss.
מאיזה חומר עשוי הגוף?
גוף המוצר עשוי:
נירוסטה AISI 304
AISI 304 מספקת עמידות בפני קורוזיה, משטח נוח לניקוי ומבנה עמיד המתאים לציוד תעשייתי.
מדוע משתמשים בנירוסטה AISI 304?
נירוסטה AISI 304 נמצאת בשימוש נרחב בציוד תעשייתי ובציוד לתעשיית המזון בזכות:
- עמידות בפני קורוזיה
- קלות ניקוי המשטח
- חוזק מכני
- עמידות לאורך זמן
עם זאת, יש להעריך את התאמת המערכת המלאה בהתאם למוצר המעובד, לשיטת הניקוי, לסביבת העבודה ולדרישות ההיגיינה.
האם המוצר מתאים לקווים בתעשיית המזון?
דגם זה מיועד ליישום בקו אריזת שמרים יבשים ובנוי מנירוסטה AISI 304.
אם היישום דורש אישור מסוים למגע עם מזון או תיעוד רגולטורי ספציפי, יש לאמת דרישות אלה בנפרד בהתאם ליישום ולדרישות הלקוח.
כיצד פועלת ההפרדה המגנטית?
המערכת משתמשת במגנטים קבועים מניאודימיום N35 ולכן אינה זקוקה לאספקת חשמל לצורך יצירת השדה המגנטי.
התהליך מתבצע באופן כללי כך:
כניסת המוצר היבש
↓
מעבר המוצר סביב המוטות המגנטיים
↓
משיכת החלקיקים הפרומגנטיים
↓
החלקיקים נשארים על המוטות המגנטיים
↓
המוצר ממשיך לכיוון היציאה
לאחר מכן מסירים את המזהמים המתכתיים שנלכדו מהמוטות במהלך תהליך הניקוי.
האם המגנט זקוק לחשמל?
לא.
המערכת משתמשת במגנטים קבועים מניאודימיום N35, ולכן אין צורך באספקת חשמל לצורך יצירת השדה המגנטי.
בכך היא שונה מאלקטרומגנט, הזקוק לאנרגיה חשמלית כדי ליצור שדה מגנטי.
מדוע הוא נקרא מגנט מגירה?
המוטות המגנטיים מותקנים בתוך הגוף כיחידה נשלפת במבנה דמוי מגירה.
מבנה זה מאפשר גישה נוחה למוטות המגנטיים לצורך בדיקה וניקוי תקופתיים.
כיצד יש לנקות את המוטות המגנטיים?
יש לבצע את הניקוי רק לאחר עצירת קו הייצור והבאת הציוד למצב בטוח.
ניתן לשלוף את יחידת המגירה או לאפשר גישה אליה כדי להסיר את המזהמים הפרומגנטיים שהצטברו על המוטות, בהתאם לנהלי התפעול וההיגיינה של המפעל.
חשוב לזכור שמוטות הניאודימיום שומרים על כוח משיכה מגנטי קבוע וחזק גם כאשר קו הייצור אינו פועל.
באיזו תדירות יש לנקות את מגנט המגירה?
אין מרווח ניקוי אחיד המתאים לכל קווי הייצור.
תדירות הניקוי הנדרשת תלויה בין היתר ב:
- כמות המזהמים הפרומגנטיים
- נפח הייצור
- קצב זרימת המוצר
- שעות העבודה
- תנאי התהליך
- דרישות בקרת האיכות הפנימיות
יש לקבוע את תדירות הניקוי המתאימה באמצעות בדיקות תקופתיות בתנאי הייצור בפועל.
האם מהירות זרימת המוצר משפיעה על ההפרדה המגנטית?
כן.
אם המוצר עובר במהירות גבוהה מדי דרך האזור המגנטי, זמן האינטראקציה הזמין בין החלקיקים הפרומגנטיים לבין השדה המגנטי עלול להתקצר.
לכן יש להביא בחשבון את מאפייני הזרימה בעת בחירת מיקום ההתקנה והתצורה המגנטית.
האם המרחק מהמוט המגנטי משפיע על הביצועים?
כן.
עוצמת השדה המגנטי פוחתת ככל שהמרחק מהמשטח המגנטי גדל.
מסיבה זו, הגיאומטריה הפנימית ומיקום המוטות חשובים כדי לאפשר למוצר ולמזהמים הפרומגנטיים האפשריים לעבור קרוב ככל האפשר למשטחים המגנטיים.
האם ניתן להשתמש במוצר עבור חומרים אחרים מלבד שמרים יבשים?
כן, אם תנאי היישום מתאימים.
ניתן להשתמש במגנטי מגירה עם כניסה עגולה גם עבור אבקות, גרגירים ומוצרים יבשים אחרים בעלי זרימה חופשית כאשר נדרשת הפרדת מזהמים פרומגנטיים.
יש להעריך את ההתאמה בהתאם ל:
- מאפייני זרימת המוצר
- גודל החלקיקים
- צפיפות בתפזורת
- רמת הלחות
- נטייה ליצירת גשרים או סתימות
- טמפרטורת התהליך
- דרישות היגיינה
האם ניתן להתקין אותו בקו זרימה גרביטציוני?
כן.
כאשר מידות הגוף, החיבורים ומאפייני המוצר מתאימים ליישום, ניתן להשתמש בסוג זה של מפריד מגנטי בקווים שבהם המוצר זורם באמצעות כוח הכבידה.
ההתקנה צריכה לאפשר זרימה יציבה של המוצר דרך אזור ההפרדה המגנטית.
האם ניתן להתקין אותו ישירות לפני שלב האריזה?
כן, אם תכנון התהליך מאפשר זאת.
התקנת מפריד מגנטי לפני שלב האריזה יכולה לספק נקודת בקרה מגנטית נוספת למזהמים פרומגנטיים לפני כניסת המוצר לתהליך האריזה.
יש לקבוע את מיקום ההתקנה המתאים בהתאם לתכנון הכולל של הקו ולאסטרטגיית בקרת הסיכונים של המפעל.
האם המגנט משפיע על השמרים היבשים עצמם?
המערכת מיועדת למשיכת מזהמים מתכתיים פרומגנטיים, ולא למשיכת השמרים היבשים עצמם.
השמרים היבשים ממשיכים לזרום דרך הגוף, בעוד שהחלקיקים הפרומגנטיים המתאימים נמשכים אל המוטות המגנטיים.
האם המערכת מחליפה את כל מערכות הבקרה האחרות לגופים זרים?
לא.
מגנט המגירה מיועד במיוחד להפרדה מגנטית של מזהמים פרומגנטיים מתאימים.
הוא אינו מחליף ציוד המיועד לגילוי או להסרה של גופים זרים שאינם פרומגנטיים. בהתאם לתהליך, ייתכן שיהיה צורך בטכנולוגיות בקרה נוספות.
איזו תחזוקה נדרשת?
בדיקות תקופתיות צריכות לכלול בדיקה של:
- משטחי המוטות המגנטיים
- יחידת המגירה
- גוף המפריד
- חיבורי הכניסה והיציאה
- מחברים מכניים
- אטמים ורכיבי חיבור, אם קיימים
- הצטברות מזהמים פרומגנטיים
- נזק פיזי אפשרי למוטות המגנטיים
יש לקבוע את תדירות הניקוי והבדיקה בהתאם לתנאי הייצור בפועל.
האם ניתן לייצר מגנט מגירה עם כניסה עגולה בהתאמה אישית?
כן.
ניתן להתאים את מערכת ההפרדה המגנטית לדרישות הספציפיות של קו הייצור לפי:
- מידות הכניסה והיציאה
- מספר המוטות המגנטיים
- קוטר המוטות
- דרגת המגנט
- עוצמת השדה המגנטי הנדרשת
- חומר הגוף
- מאפייני המוצר
- שטח ההתקנה הזמין
- טמפרטורת התהליך
- דרישות הניקוי
כך ניתן להתאים את תצורת המפריד המגנטי לדרישות הספציפיות של קו הייצור והאריזה.
