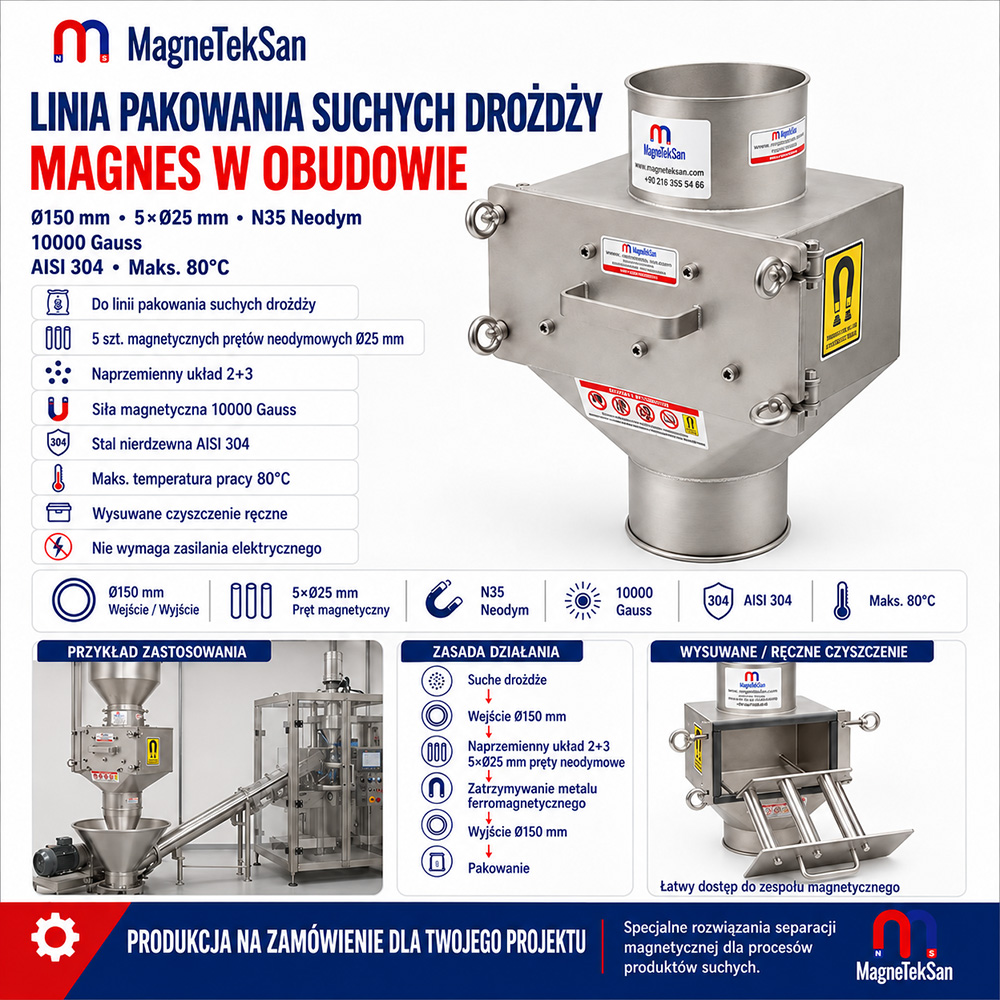

Ø150 mm Magnes Szufladowy z Okrągłym Wlotem – Linia Pakowania Suchych Drożdży – 5xØ25 mm N35 Neodym 10000 Gauss
Ø150 mm Magnes Szufladowy z Okrągłym Wlotem – Linia Pakowania Suchych Drożdży – 5xØ25 mm N35 Neodym 10000 Gauss
Ogólne Cechy
- Przeznaczony do oddzielania ferromagnetycznych zanieczyszczeń metalowych w liniach pakowania suchych drożdży.
- Wyposażony w okrągłe przyłącza wlotowe i wylotowe o średnicy Ø150 mm.
- Wyposażony w 5 neodymowych prętów magnetycznych, każdy o średnicy Ø25 mm.
- Wykonany z zastosowaniem magnesów neodymowych klasy N35.
- Określona indukcja pola magnetycznego wynosi 10000 Gauss.
- Korpus wykonany ze stali nierdzewnej AISI 304.
- Konstrukcja szufladowa zapewnia łatwy dostęp do prętów magnetycznych w celu okresowej kontroli i czyszczenia.
- Pomaga wychwytywać cząstki ferromagnetyczne i zanieczyszczenia metalowe z suchych, swobodnie przepływających produktów.
- Nadaje się do montażu w odpowiednich punktach przepływu produktu w systemach przetwarzania i pakowania suchych drożdży.
- Na potrzeby konkretnej aplikacji mogą być wykonywane niestandardowe wymiary wlotu i wylotu oraz specjalne konfiguracje magnetyczne.
Specyfikacja Techniczna
- Typ Produktu: Magnes Szufladowy z Okrągłym Wlotem
- Główne Zastosowanie: Linia Pakowania Suchych Drożdży
- Średnica Wlotu: Ø150 mm
- Średnica Wylotu: Ø150 mm
- Liczba Prętów Magnetycznych: 5
- Średnica Prętów Magnetycznych: Ø25 mm
- Klasa Magnesu: N35 Neodym
- Indukcja Pola Magnetycznego: 10000 Gauss
- Materiał Korpusu: Stal Nierdzewna AISI 304
- Docelowe Zanieczyszczenia: Ferromagnetyczne Cząstki Metalowe
Magnes Szufladowy z Okrągłym Wlotem Ø150 mm został zaprojektowany do oddzielania ferromagnetycznych zanieczyszczeń metalowych z suchych drożdży podczas przepływu produktu oraz przed lub w trakcie pakowania. Posiada 5 prętów magnetycznych Ø25 mm z neodymu N35, pole magnetyczne 10000 Gauss oraz korpus ze stali nierdzewnej AISI 304.
| Specyfikacja Techniczna | Wartość |
|---|---|
| Typ Produktu | Magnes Szufladowy z Okrągłym Wlotem |
| Główne Zastosowanie | Linia Pakowania Suchych Drożdży |
| Średnica Wlotu | Ø150 mm |
| Średnica Wylotu | Ø150 mm |
| Liczba Prętów Magnetycznych | 5 |
| Średnica Prętów Magnetycznych | Ø25 mm |
| Klasa Magnesu | N35 Neodym |
| Indukcja Pola Magnetycznego | 10000 Gauss |
| Materiał Korpusu | Stal Nierdzewna AISI 304 |
| Docelowe Zanieczyszczenia | Ferromagnetyczne Cząstki Metalowe |
Czym jest Magnes Szufladowy z Okrągłym Wlotem?
Magnes Szufladowy z Okrągłym Wlotem to przemysłowy system separacji magnetycznej przeznaczony do wychwytywania ferromagnetycznych zanieczyszczeń metalowych z produktów przepływających przez rurociągi, leje zasypowe lub grawitacyjne linie produkcyjne.
Produkt przepływa przez korpus Ø150 mm i wokół umieszczonych wewnątrz prętów magnetycznych. Cząstki ferromagnetyczne znajdujące się w skutecznym obszarze pola magnetycznego są przyciągane do prętów, natomiast główny produkt przepływa dalej przez system.
Dlaczego stosuje się magnes szufladowy w linii pakowania suchych drożdży?
Podczas produkcji, transportu i pakowania suche drożdże mogą potencjalnie zostać zanieczyszczone niepożądanymi cząstkami ferromagnetycznymi pochodzącymi z urządzeń procesowych, zużywających się elementów, prac konserwacyjnych lub innych komponentów linii.
Umieszczenie magnesu szufladowego w odpowiednim punkcie przepływu pomaga wychwycić takie cząstki przed przejściem produktu do kolejnych etapów przetwarzania lub pakowania.
Jakie jest główne zastosowanie tego produktu?
Ten model został skonfigurowany specjalnie do linii pakowania suchych drożdży.
Typowy proces może wyglądać następująco:
Suche Drożdże
↓
Transport / Podawanie Produktu
↓
Ø150 mm Magnes Szufladowy z Okrągłym Wlotem
↓
5xØ25 mm Pręty Magnetyczne N35 Neodym
↓
Separacja Metali Ferromagnetycznych
↓
Proces Pakowania
Dokładne miejsce montażu powinno zostać określone zgodnie z konstrukcją konkretnej linii produkcyjnej i pakującej.
Jaka jest średnica wlotu i wylotu?
Korpus magnetyczny posiada:
Wlot: Ø150 mm
Wylot: Ø150 mm
Okrągła konstrukcja wlotu i wylotu umożliwia integrację z kompatybilnymi przewodami i systemami transportu produktu.
Ile prętów magnetycznych zastosowano?
W zespole szufladowym znajduje się:
5 prętów magnetycznych
Każdy pręt ma średnicę:
Ø25 mm
Układ pięciu prętów pomaga rozprowadzić strefę separacji magnetycznej w przekroju przepływu produktu.
Jaki rodzaj magnesów jest stosowany?
W prętach magnetycznych zastosowano:
magnesy neodymowe N35
Magnesy neodymowe umożliwiają uzyskanie silnego pola magnetycznego przy stosunkowo kompaktowych wymiarach i są powszechnie stosowane w przemysłowych systemach separacji magnetycznej.
Jaka jest wartość pola magnetycznego?
Określona dla tego produktu wartość wynosi:
10000 Gauss
Rzeczywista zdolność wychwytywania konkretnej cząstki zależy jednak również od jej właściwości magnetycznych, rozmiaru i kształtu, prędkości przepływu produktu, odległości od powierzchni magnetycznej oraz innych warunków procesu.
Czy 10000 Gauss oznacza, że wszystkie cząstki metalowe zostaną wychwycone?
Nie.
Wartość Gauss jest ważnym parametrem pola magnetycznego, ale sama w sobie nie określa rzeczywistej skuteczności separacji.
Na skuteczność wychwytywania mogą wpływać między innymi:
- właściwości magnetyczne zanieczyszczenia
- wielkość cząstek
- kształt cząstek
- odległość od pręta magnetycznego
- prędkość przepływu produktu
- grubość warstwy produktu
- pozycja montażowa
- bliskość pola magnetycznego
Dlatego system powinien być oceniany w rzeczywistych warunkach produktu i procesu.
Jakie zanieczyszczenia metalowe może wychwytywać?
System jest przeznaczony przede wszystkim do ferromagnetycznych zanieczyszczeń metalowych.
W zależności od właściwości cząstek i warunków procesu mogą to być:
- cząstki żelaza
- fragmenty stali
- ferromagnetyczny pył metalowy
- drobne cząstki żelazne
- cząstki zużycia pochodzące z odpowiednich elementów stalowych
Rzeczywista skuteczność wychwytywania zależy od właściwości magnetycznych i fizycznych zanieczyszczenia.
Czy może wychwytywać stal nierdzewną?
Zależy to od gatunku stali nierdzewnej i jej stanu metalurgicznego.
Niektóre stale nierdzewne mogą wyraźnie reagować na pole magnetyczne, podczas gdy niektóre austenityczne stale nierdzewne wykazują bardzo słabą reakcję magnetyczną.
W zastosowaniach krytycznych zaleca się wykonanie testów z rzeczywistym zanieczyszczeniem lub reprezentatywnymi próbkami.
Czy może wychwytywać aluminium?
Nie, nie w taki sposób jak ferromagnetyczne żelazo lub stal węglowa.
Aluminium nie jest materiałem ferromagnetycznym i nie powinno być traktowane jako materiał docelowy dla konwencjonalnej separacji za pomocą magnesów trwałych.
Czy może wychwytywać miedź lub mosiądz?
W normalnych warunkach nie.
Miedź i mosiądz nie są materiałami ferromagnetycznymi, dlatego zazwyczaj nie są wychwytywane przez tego typu separator z magnesami trwałymi.
Dlaczego zastosowano 5 prętów magnetycznych Ø25 mm?
Zastosowanie wielu prętów pozwala rozprowadzić strefę separacji magnetycznej w strumieniu produktu.
Gdy suche drożdże przepływają przez korpus, rozmieszczenie pięciu prętów pomaga zbliżyć produkt oraz potencjalne zanieczyszczenia ferromagnetyczne do pola magnetycznego.
Rzeczywista skuteczność nadal zależy od charakterystyki przepływu i warunków instalacji.
Co oznacza N35?
N35 oznacza klasę materiału neodymowego zastosowanego w prętach magnetycznych.
N35 nie jest wartością Gauss. W tym produkcie wartość pola magnetycznego jest podawana oddzielnie jako 10000 Gauss.
Z jakiego materiału wykonany jest korpus?
Produkt posiada:
korpus ze stali nierdzewnej AISI 304.
AISI 304 zapewnia odporność na korozję, łatwą do czyszczenia powierzchnię oraz trwałą konstrukcję odpowiednią do przemysłowych urządzeń procesowych.
Dlaczego stosuje się stal nierdzewną AISI 304?
Stal nierdzewna AISI 304 jest szeroko stosowana w urządzeniach przemysłowych i spożywczych ze względu na:
- odporność na korozję
- łatwość czyszczenia powierzchni
- wytrzymałość mechaniczną
- trwałość
Przydatność całej instalacji powinna jednak zostać oceniona zgodnie z konkretnym produktem, metodą czyszczenia, środowiskiem pracy i wymaganiami higienicznymi.
Czy produkt nadaje się do linii przemysłu spożywczego?
Ten model został zaprojektowany do zastosowania w linii pakowania suchych drożdży i posiada konstrukcję ze stali nierdzewnej AISI 304.
Jeżeli konkretne zastosowanie wymaga określonego certyfikatu do kontaktu z żywnością lub dokumentacji regulacyjnej, wymagania te należy potwierdzić oddzielnie zgodnie z aplikacją i wymaganiami klienta.
Jak działa separacja magnetyczna?
System wykorzystuje trwałe magnesy neodymowe N35, dlatego do wytworzenia pola magnetycznego nie jest potrzebne zasilanie elektryczne.
Proces przebiega następująco:
Suchy Produkt Wchodzi do Separatora
↓
Produkt Przepływa Wokół Prętów Magnetycznych
↓
Cząstki Ferromagnetyczne Są Przyciągane
↓
Cząstki Pozostają na Prętach Magnetycznych
↓
Produkt Przepływa Dalej do Wylotu
Wychwycone zanieczyszczenia metalowe są następnie usuwane z prętów podczas czyszczenia.
Czy ten magnes wymaga zasilania elektrycznego?
Nie.
System wykorzystuje trwałe magnesy neodymowe N35, dlatego do wytwarzania pola magnetycznego nie jest potrzebna energia elektryczna.
Odróżnia to produkt od elektromagnesu, który do generowania pola magnetycznego wymaga zasilania.
Dlaczego produkt nazywany jest magnesem szufladowym?
Pręty magnetyczne są umieszczone wewnątrz korpusu jako wyjmowany zespół o konstrukcji szufladowej.
Pozwala to uzyskać dostęp do prętów w celu okresowej kontroli i czyszczenia.
Jak należy czyścić pręty magnetyczne?
Czyszczenie powinno być wykonywane wyłącznie po zatrzymaniu linii produkcyjnej i doprowadzeniu urządzenia do bezpiecznego stanu.
Zespół szufladowy można wyjąć lub udostępnić, aby usunąć nagromadzone zanieczyszczenia ferromagnetyczne zgodnie z procedurami eksploatacyjnymi i higienicznymi zakładu.
Należy pamiętać, że neodymowe pręty magnetyczne zachowują silne stałe przyciąganie magnetyczne również wtedy, gdy linia produkcyjna nie pracuje.
Jak często należy czyścić magnes szufladowy?
Nie istnieje jeden uniwersalny okres czyszczenia odpowiedni dla wszystkich linii produkcyjnych.
Częstotliwość zależy między innymi od:
- ilości zanieczyszczeń ferromagnetycznych
- wielkości produkcji
- natężenia przepływu produktu
- czasu pracy
- warunków procesu
- wewnętrznych wymagań kontroli jakości
Odpowiedni interwał należy ustalić na podstawie kontroli prowadzonych w rzeczywistych warunkach produkcyjnych.
Czy prędkość przepływu produktu wpływa na separację magnetyczną?
Tak.
Jeżeli produkt zbyt szybko przechodzi przez strefę magnetyczną, czas oddziaływania pomiędzy cząstkami ferromagnetycznymi a polem magnetycznym może się zmniejszyć.
Dlatego charakterystykę przepływu należy uwzględnić przy wyborze miejsca instalacji i konfiguracji magnetycznej.
Czy odległość od pręta magnetycznego wpływa na skuteczność?
Tak.
Natężenie pola magnetycznego maleje wraz ze wzrostem odległości od powierzchni magnetycznej.
Z tego powodu geometria wewnętrzna i rozmieszczenie prętów są istotne dla prowadzenia produktu oraz potencjalnych zanieczyszczeń możliwie blisko powierzchni magnetycznych.
Czy ten magnes szufladowy może być używany do produktów innych niż suche drożdże?
Potencjalnie tak.
Magnesy szufladowe z okrągłym wlotem mogą być stosowane również do odpowiednich suchych i swobodnie przepływających proszków, granulatów oraz podobnych produktów, w których wymagana jest separacja zanieczyszczeń ferromagnetycznych.
Przydatność należy ocenić pod kątem:
- właściwości przepływowych
- wielkości cząstek
- gęstości nasypowej
- poziomu wilgotności
- skłonności do tworzenia mostów lub zatorów
- temperatury procesu
- wymagań higienicznych
Czy można go zainstalować w linii grawitacyjnej?
Tak.
Jeżeli wymiary korpusu, sposób podłączenia i właściwości produktu odpowiadają zastosowaniu, ten typ separatora może być używany w liniach, w których produkt przepływa grawitacyjnie.
Instalacja powinna zapewniać stabilny przepływ przez strefę separacji magnetycznej.
Czy można go zainstalować bezpośrednio przed pakowaniem?
Tak, jeśli pozwala na to konstrukcja procesu.
Separator magnetyczny zamontowany przed pakowaniem może stanowić dodatkowy punkt kontroli ferromagnetycznych zanieczyszczeń przed przejściem produktu do etapu pakowania.
Odpowiednie miejsce instalacji powinno zostać ustalone zgodnie z konstrukcją całej linii oraz strategią kontroli ryzyka w zakładzie.
Czy magnes wpływa na same suche drożdże?
System został zaprojektowany do przyciągania ferromagnetycznych zanieczyszczeń metalowych, a nie samych suchych drożdży.
Suche drożdże przepływają przez korpus, podczas gdy odpowiednie cząstki ferromagnetyczne są przyciągane przez pręty magnetyczne.
Czy system zastępuje wszystkie inne urządzenia do kontroli ciał obcych?
Nie.
Magnes szufladowy jest przeznaczony konkretnie do magnetycznej separacji odpowiednich zanieczyszczeń ferromagnetycznych.
Nie zastępuje urządzeń przeznaczonych do wykrywania lub usuwania ciał obcych, które nie są ferromagnetyczne. W zależności od procesu mogą być wymagane dodatkowe technologie kontroli.
Jakiej konserwacji wymaga?
Okresowe kontrole powinny obejmować:
- powierzchnie prętów magnetycznych
- zespół szufladowy
- korpus separatora
- połączenia wlotowe i wylotowe
- elementy mocujące
- uszczelnienia i elementy połączeniowe, jeśli występują
- nagromadzenie zanieczyszczeń ferromagnetycznych
- ewentualne uszkodzenia fizyczne prętów magnetycznych
Częstotliwość czyszczenia i kontroli należy ustalić zgodnie z rzeczywistymi warunkami produkcji.
Czy można wykonać niestandardowy Magnes Szufladowy z Okrągłym Wlotem?
Tak.
System separacji magnetycznej może zostać dostosowany do wymagań konkretnej linii pod względem:
- wymiarów wlotu i wylotu
- liczby prętów magnetycznych
- średnicy prętów
- klasy magnesów
- wymaganej wartości pola magnetycznego
- materiału korpusu
- właściwości produktu
- dostępnej przestrzeni montażowej
- temperatury procesu
- wymagań dotyczących czyszczenia
Dzięki temu konfiguracja separatora może zostać dopasowana do konkretnych wymagań linii produkcyjnej i pakującej.
