340×230 מ"מ / Ø250 מ"מ מפריד מגנטי מגירתי מניאודימיום – ליציאות נפות קמח ומנפות Plansifter

מפריד מגנטי ליציאת נפת קמח הוא מפריד מגנטי מגירתי המצויד במגנטים קבועים מניאודימיום, ומיועד ללכידת מזהמים מתכתיים פרומגנטיים לאחר תהליך ניפוי הקמח בטחנות קמח. המבנה המיוחד שלו משלב כניסה מלבנית במידות 340×230 מ"מ עם יציאה עגולה בקוטר Ø250 מ"מ, ומאפשר התקנה בין יציאות תואמות של מנפות Plansifter לבין מערכות הובלת קמח בהמשך קו הייצור. המכשיר כולל 4 מוטות מגנטיים מניאודימיום בקוטר Ø25 מ"מ ומארז מנירוסטה AISI 304, ומספק שלב נוסף של הפרדה מגנטית בקווי ייצור של קמח יבש בעל זרימה חופשית.

מהו מפריד מגנטי ליציאת נפת קמח?

מפריד מגנטי ליציאת נפת קמח הוא מכשיר תעשייתי המיועד ללכידה ולהחזקה של חלקיקים מתכתיים פרומגנטיים הנמצאים בקמח לאחר השלמת תהליך הניפוי.

המכשיר מותקן בנקודת יציאה מתאימה של נפת קמח או מנפת Plansifter, לפני שהקמח עובר לשלב ההובלה או העיבוד הבא.

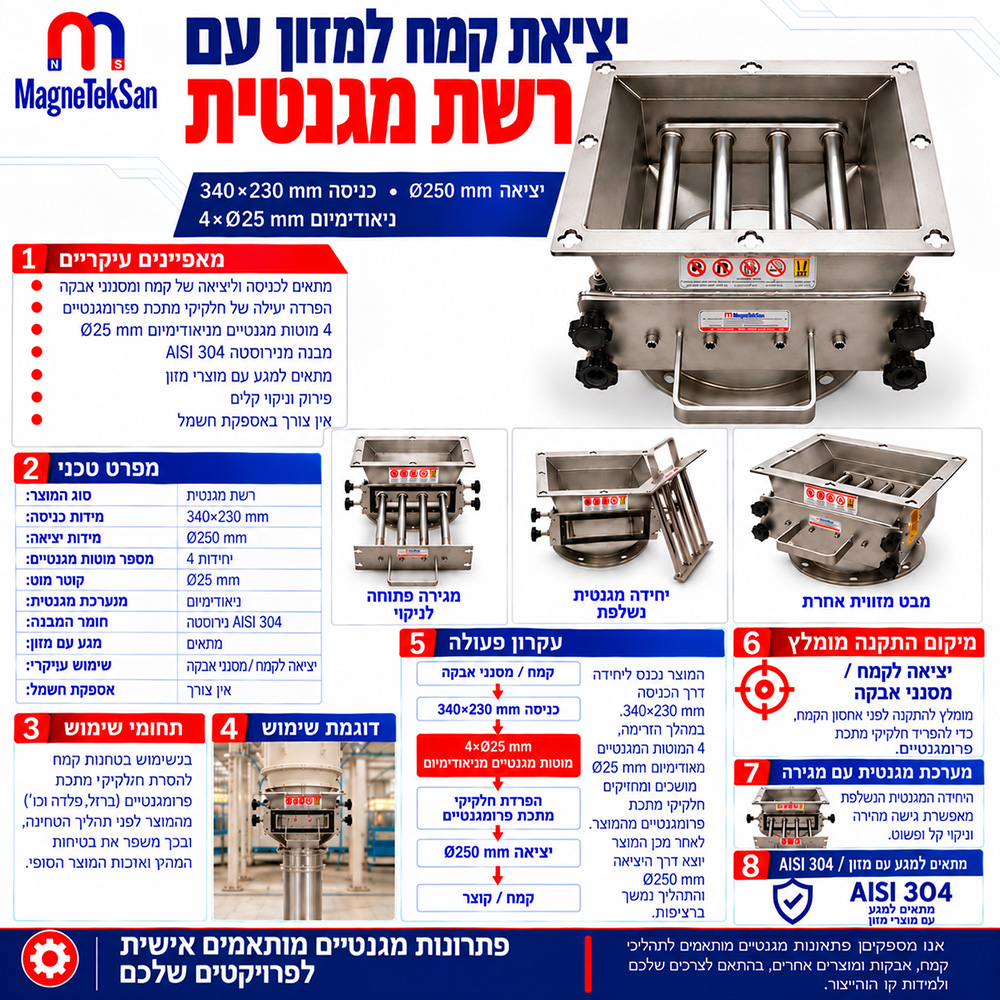

דגם זה של Magneteksan כולל:

• כניסה מלבנית 340×230 מ"מ

• יציאה עגולה Ø250 מ"מ

• 4 מוטות מגנטיים מניאודימיום

• קוטר כל מוט Ø25 מ"מ

• מארז מנירוסטה AISI 304

• מגירה מגנטית נשלפת

• מערכת ניקוי ידנית

• מגנטים קבועים שאינם דורשים חשמל

תפקידו העיקרי הוא להוסיף שלב הפרדה מגנטית מיד לאחר ניפוי הקמח.

מדוע הפרדה מגנטית חשובה לאחר ניפוי קמח?

ייצור קמח כולל שלבים שונים של עיבוד מכני והובלת חומר.

הציוד המשמש בתהליך עשוי לכלול:

• טחנות גלילים

• מנפות Plansifter

• מעליות כפות

• מסועים בורגיים

• צינורות להובלת קמח

• שסתומים ומפצלים

• חיבורים מכניים

שחיקת ציוד, עבודות תחזוקה או תקלות מכניות עלולות לגרום לחדירת חלקיקי ברזל ופלדת פחמן לזרם הקמח.

התקנת מפריד מגנטי לאחר הניפוי מסייעת להפחית את הסיכון להעברת מזהמים פרומגנטיים הניתנים ללכידה אל הציוד או מערכות האחסון הבאים.

מהי מנפת Plansifter?

Plansifter היא מכונת ניפוי תעשייתית הנמצאת בשימוש נרחב בטחנות קמח.

המכונה מפרידה את החומר הטחון למקטעים בגדלים שונים באמצעות מספר תאי ניפוי.

לאחר הניפוי, הקמח עובר דרך פתח יציאה אל מערכת ההובלה או לשלב העיבוד הבא.

ניתן להתקין מפריד מגנטי מגירתי ביציאה תואמת של Plansifter כדי לספק בקרה נוספת על מזהמים מתכתיים פרומגנטיים.

מדוע המפריד המגנטי הזה מיועד ליציאות Plansifter?

לדגם זה מבנה חיבורים מיוחד:

כניסה מלבנית: 340×230 מ"מ

יציאה עגולה: Ø250 מ"מ

מבנה זה מיועד ליישומים שבהם הקמח יוצא מהמכונה דרך פתח מלבני וממשיך אל צינור הובלה עגול.

התאימות בפועל תלויה במידות הציוד, בתכנון החיבורים ובדרישות ההתקנה.

היכן מתקינים את המפריד המגנטי?

המפריד מותקן בעיקר בין יציאת נפת הקמח או מנפת Plansifter לבין שלב הובלת הקמח הבא.

דוגמה לתהליך הייצור:

טחינת דגנים ↓ נפת קמח / Plansifter ↓ כניסה מלבנית 340×230 מ"מ ↓ מפריד מגנטי מגירתי מניאודימיום ↓ 4 מוטות מגנטיים Ø25 מ"מ ↓ לכידת חלקיקים פרומגנטיים ↓ יציאה עגולה Ø250 מ"מ ↓ הובלה / אחסון / שלב התהליך הבא

יש לקבוע את תצורת ההתקנה הסופית בהתאם למאפיינים של קו הייצור המסוים.

כיצד פועל המפריד המגנטי?

הקמח נכנס למפריד דרך הפתח המלבני במידות 340×230 מ"מ.

בתוך המארז, המוצר עובר באזור שבו מותקנים ארבעה מוטות מגנטיים מניאודימיום.

חלקיקים פרומגנטיים העוברים קרוב מספיק למשטחים המגנטיים יכולים להימשך אליהם ולהישאר עליהם.

דוגמאות למזהמים כאלה:

• שברי ברזל

• חלקיקי פלדה מגנטיים

• שבבי מתכת

• חלקיקים מסוימים הנוצרים משחיקת מכונות

הקמח עובר באזור ההפרדה המגנטית ויוצא דרך הפתח העגול Ø250 מ"מ.

מהן מידות פתח הכניסה?

מידות הכניסה הן:

340×230 מ"מ

פתח הכניסה מלבני.

המבנה מיועד ליציאות תואמות של נפות קמח, מנפות Plansifter וציוד דומה.

אין להניח שהמפריד מתאים לכל המותגים והדגמים של Plansifter ללא בדיקת מידות החיבור.

מהו קוטר פתח היציאה?

קוטר היציאה התחתונה הוא:

Ø250 מ"מ

היציאה העגולה מאפשרת להעביר את הקמח למערכת הובלה מתאימה.

יש לאמת את שיטת החיבור המדויקת בהתאם למבנה המערכת הקיימת.

מדוע הכניסה מלבנית והיציאה עגולה?

שתי צורות החיבור עונות על דרישות התקנה שונות.

הכניסה המלבנית מיועדת לפתחי פריקה מלבניים תואמים.

היציאה העגולה מאפשרת מעבר לצינור הובלה עגול מתאים.

מאפיין זה מבדיל את הדגם ממפרידים מגנטיים מגירתיים בעלי כניסה ויציאה עגולות בקוטר זהה.

כמה מוטות מגנטיים נמצאים במפריד?

המפריד מכיל 4 מוטות מגנטיים מניאודימיום.

קוטר כל מוט הוא Ø25 מ"מ.

המוטות מותקנים בתוך המארז כדי ליצור משטחים מגנטיים ללכידת מזהמים מתוך זרם הקמח.

מה תפקידם של המוטות המגנטיים Ø25 מ"מ?

המוטות יוצרים שדות מגנטיים קבועים.

כאשר הקמח עובר בקרבתם, חלקיקים פרומגנטיים מתאימים יכולים להימשך אל המשטחים המגנטיים.

החלקיקים שנלכדו נשארים על המוטות עד להסרתם במהלך הניקוי.

יעילות ההפרדה בפועל תלויה במאפייני החלקיקים, בפיזור השדה המגנטי, בזרימת המוצר ובמרחק מהמשטחים המגנטיים.

מדוע משתמשים במגנטים מניאודימיום?

מגנטים מניאודימיום הם מגנטים קבועים המסוגלים ליצור שדות מגנטיים חזקים יחסית בממדים קומפקטיים.

הם נמצאים בשימוש נרחב בציוד להפרדה מגנטית של מוצרי מזון יבשים.

אחד היתרונות העיקריים שלהם הוא שאינם זקוקים לאנרגיה חשמלית כדי ליצור שדה מגנטי.

מהי עוצמת השדה המגנטי בגאוס?

לא פורסם ערך גאוס מאומת עבור דגם זה.

לכן אין להציג את המכשיר כמפריד בעוצמה של 10000 או 12000 גאוס ללא מדידה או אישור טכני.

יש לקבוע את צפיפות השטף המגנטי ואת נקודת המדידה באמצעות בדיקה טכנית מתאימה.

מהי דרגת מגנט הניאודימיום שבה משתמשים?

המוצר משתמש במוטות מגנטיים מניאודימיום.

עם זאת, לא אושרה דרגת מגנט מסוימת, כגון N35, N42 או N45, עבור דגם זה.

יש לאמת מידע זה לפני הכללתו במפרט הטכני או במסמכי ההזמנה.

אילו מזהמים מתכתיים המפריד יכול ללכוד?

המערכת המגנטית מיועדת ללכידת מזהמים בעלי תכונות פרומגנטיות מספקות.

דוגמאות כוללות:

• חלקיקי ברזל

• שברי פלדת פחמן

• שבבי פלדה פרומגנטיים

• חלקיקים מתכתיים מסוימים הנוצרים משחיקת מכונות

• חומרים פרומגנטיים מתאימים נוספים

יעילות הלכידה תלויה בגודל, בצורה, בהרכב, בתכונות המגנטיות של החלקיקים ובתנאי העבודה.

האם המפריד יכול ללכוד חלקיקי ברזל קטנים מאוד?

ניתן ללכוד חלקיקי ברזל קטנים כאשר התכונות המגנטיות שלהם ותנאי העבודה מתאימים.

עם זאת, לא נקבע גודל מינימלי מאומת של חלקיקים שניתן ללכוד באמצעות דגם זה.

הבטחת הפרדה של חלקיקים בגודל מסוים, הנמדד במיקרומטרים, מחייבת בדיקות ייעודיות ליישום.

האם המפריד יכול ללכוד חלקיקי נירוסטה?

הדבר תלוי בסוג הנירוסטה ובמצבה המטלורגי.

סוגים מסוימים של נירוסטה מציגים תכונות מגנטיות, בעוד שסוגים אוסטניטיים מסוימים מגיבים באופן חלש לשדות מגנטיים.

לכן לא ניתן להבטיח לכידה של כל חלקיקי הנירוסטה.

כאשר קיים סיכון כזה, מומלץ לבצע בדיקות באמצעות דגימות מייצגות של המזהמים.

האם המפריד יכול להסיר אלומיניום, נחושת או פליז?

לא באמצעות משיכה פרומגנטית רגילה.

אלומיניום, נחושת ופליז אינם חומרים פרומגנטיים.

לכן אין להתייחס למפריד כפתרון אוניברסלי להסרת כל סוגי המתכות.

האם המפריד יכול להסיר אבנים, פלסטיק וגופים זרים אחרים?

לא.

אבנים, פלסטיק, עץ וחומרים לא מגנטיים אחרים אינם נלכדים על ידי המוטות המגנטיים הקבועים.

להסרתם ייתכן שיהיה צורך בנפות מכניות, גלאי מתכות או טכנולוגיות הפרדה אחרות.

האם המוצר הזה הוא נפת קמח?

לא.

המפריד המגנטי ונפת הקמח המכנית פועלים על פי עקרונות הפרדה שונים.

ניתן להשתמש בשתי הטכנולוגיות באותו קו ייצור קמח.

האם נפת הקמח אינה מסירה כבר חלקיקים מתכתיים?

נפה מכנית יכולה לעצור חלקיקים הגדולים מפתחי הרשת שלה.

עם זאת, חלקיקים מתכתיים קטנים יותר עלולים לעבור דרך הפתחים.

המפריד המגנטי פועל על בסיס תכונות מגנטיות ולא רק על פי גודל החלקיקים.

לכן שתי המערכות יכולות להשלים זו את זו בטחנת קמח.

האם מפריד מגנטי יכול להחליף גלאי מתכות?

לא.

מפריד מגנטי לוכד פיזית חלקיקים פרומגנטיים מתאימים על גבי משטחים מגנטיים.

גלאי מתכות מזהה באופן אלקטרוני מזהמים מתכתיים במסגרת יכולות הזיהוי המאומתות שלו.

ניתן להשתמש בשתי המערכות בנקודות שונות בקווי ייצור מזון.

מדוע המארז עשוי מנירוסטה AISI 304?

המארז עשוי מנירוסטה AISI 304.

חומר זה נמצא בשימוש נרחב בציוד לתעשיית המזון.

מאפייניו כוללים:

• עמידות בפני קורוזיה בתנאים מתאימים

• משטחים קלים לניקוי

• חוזק מכני

• אפשרות לשימוש במגוון תהליכי מזון

• התאמה לתכנון ציוד בעל מאפיינים היגייניים

יש להעריך בנפרד את התאמת החומר לחומרי ניקוי כימיים מסוימים ולסביבות עבודה שונות.

האם המפריד מתאים ליישומים הכוללים מגע עם מזון?

כן.

המוצר תוכנן ליישומים בתעשיית המזון ומצויד במארז מנירוסטה AISI 304.

הוא מיועד לתהליכי הובלה מתאימים של קמח יבש בעל זרימה חופשית.

יש לבדוק את הצהרות ההתאמה הנדרשות, מסמכי החומרים והאישורים הרלוונטיים למתקן לפני הפעלתו.

כיצד פועלת המגירה הנשלפת?

המוטות המגנטיים מותקנים בתוך מכלול מגירה נשלף.

במהלך ניקוי או בדיקה, המפעיל יכול למשוך את המגירה החוצה כדי לגשת למשטחים המגנטיים.

מבנה זה מקל על:

• בדיקת חלקיקים מתכתיים שהצטברו

• ניקוי המוטות המגנטיים

• בדיקת מצב משטחי המוטות

• התקנה מחדש של המכלול המגנטי

יש להבטיח מרווח מספיק סביב הציוד כדי לאפשר שליפה בטוחה של המגירה.

כיצד מנקים את המוטות המגנטיים?

הליך ניקוי ידני מקובל עשוי לכלול את השלבים הבאים:

1. לעצור את זרימת הקמח.

2. לבודד בבטחה את הציוד המחובר ולמנוע הפעלה לא מכוונת.

3. לפתוח את מנגנון המגירה.

4. לשלוף את מכלול המוטות המגנטיים.

5. להסיר בזהירות את החלקיקים הפרומגנטיים שהצטברו.

6. לבדוק את משטחי המוטות לאיתור שחיקה או נזק.

7. להחזיר את המגירה למקומה ולאבטח אותה כראוי.

8. לחדש את הייצור בהתאם לנהלים המאושרים.

יש להקפיד על נהלי בטיחות מזון, היגיינה ובטיחות בעבודה הנהוגים במפעל.

באיזו תדירות יש לנקות את המפריד?

אין מרווח ניקוי אחיד המתאים לכל טחנות הקמח.

תדירות הניקוי תלויה בגורמים הבאים:

• קצב זרימת הקמח

• רמת הזיהום המתכתי

• שעות הפעילות

• כמות החלקיקים המצטברים על המוטות

• מאפייני המוצר

• נהלי התחזוקה

• דרישות בקרת האיכות

בדיקות תכופות יותר בתקופת ההפעלה הראשונית יכולות לסייע בקביעת תוכנית ניקוי מתאימה.

מה קורה כאשר מצטברת כמות גדולה מדי של מתכת על המוטות?

הצטברות מוגזמת של חלקיקים פרומגנטיים עלולה להפחית את שטח המשטח המגנטי הזמין ללכידת מזהמים חדשים.

היא גם עלולה להשפיע על זרימת המוצר.

לכן בדיקות וניקוי סדירים חשובים לשמירה על תנאי העבודה המתוכננים.

האם המפריד זקוק לחשמל?

לא.

המערכת משתמשת במגנטים קבועים מניאודימיום.

היא אינה דורשת:

• אספקת חשמל

• סלילים אלקטרומגנטיים

• לוח בקרה למגנט

• ספק כוח בזרם ישר

השדה המגנטי נוצר ישירות על ידי המגנטים הקבועים.

האם המפריד משפיע על זרימת הקמח?

המוטות המגנטיים תופסים חלק משטח החתך הפנימי המיועד למעבר המוצר.

לכן הם עשויים להשפיע על תנועת הקמח בתוך המארז.

התנהגות הזרימה בפועל תלויה ב:

• צפיפות התפזורת של הקמח

• תכולת הלחות

• יכולת הזרימה של המוצר

• קצב ההזנה

• הגיאומטריה הפנימית

• כיוון ההתקנה

לא ניתן להבטיח קצב זרימה מסוים או היעדר מוחלט של סתימות ללא הערכת תנאי התהליך בפועל.

מהי תפוקת המכשיר בטונות לשעה?

לא פורסמה תפוקת עיבוד מאומתת עבור דגם זה.

מידות הכניסה 340×230 מ"מ וקוטר היציאה Ø250 מ"מ אינם מספיקים לבדם לחישוב התפוקה בק"ג לשעה או בטונות לשעה.

יש להעריך את התפוקה בפועל בהתחשב במאפייני הקמח, בשטח המעבר הפנימי הפנוי ובתנאי העבודה.

האם ניתן להשתמש במפריד במערכות הובלה פנאומטיות של קמח?

לא אומתה התאמת דגם זה למערכות הובלה פנאומטיות בלחץ.

לא פורסמו ערכים מאומתים של לחץ עבודה מרבי או עמידות המארז בלחץ.

לכן נדרשת הערכה הנדסית נפרדת לפני התקנה במערכת פנאומטית בלחץ.

השימוש העיקרי הוא הפרדה מגנטית בנקודות מעבר מתאימות של מוצרים יבשים או בקווי הובלה באמצעות כוח הכבידה.

האם ניתן להשתמש במפריד בקווי הובלת קמח בכוח הכבידה?

ניתן לשקול שימוש בקווי הובלה בכוח הכבידה של קמח יבש כאשר הגיאומטריה של הציוד ותנאי הזרימה מתאימים.

יש להעריך את כיוון ההתקנה ואת פרטי החיבור עבור כל יישום.

כמו כן, יש להביא בחשבון את תפוקת הובלת הקמח הנדרשת.

האם ההפרדה המגנטית משנה את תכונות הקמח?

המפריד אינו מיועד לשנות את הרכב הקמח או את מאפייני העיבוד שלו.

תפקידו הוא ללכוד חלקיקים מתכתיים פרומגנטיים מתאימים.

המכשיר אינו מיועד לשנות את תכולת החלבון, הלחות, ההרכב הכימי או הטעם של הקמח.

האם המפריד מותקן לפני נפת הקמח או אחריה?

דגם זה תוכנן במיוחד להתקנה לאחר נפת הקמח או מנפת Plansifter.

תצורה אופיינית:

Plansifter → מפריד מגנטי מגירתי → קו הובלת קמח

סידור זה מוסיף שלב של בקרת מזהמים פרומגנטיים לאחר הניפוי המכני.

עבור נקודות התקנה אחרות, ייתכן שדגמים שונים של מפרידים מגנטיים יהיו מתאימים יותר.

האם ניתן להתקין את המפריד לפני סילו קמח?

כן, בתנאי שהגיאומטריה של התהליך ותנאי העבודה מתאימים.

דוגמה:

נפת קמח → מפריד מגנטי → סילו קמח

עם זאת, היישום העיקרי של דגם זה נשאר יציאת נפת קמח או Plansifter, ולא כניסה כללית לסילו.

האם ניתן להשתמש במפריד לפני אריזת קמח?

ניתן לשקול התקנה בנקודת מעבר מתאימה לפני האריזה, בתנאי שהדרישות הטכניות מתקיימות.

עם זאת, דגם זה מיועד בעיקר ליישומים שלאחר הניפוי, ולא תוכנן במיוחד עבור מכונות אריזה.

יש לבחור את נקודת ההתקנה בהתאם לתהליך הייצור בפועל.

מה ההבדל בין דגם זה לבין מפריד מגנטי לכניסה לסילו קמח?

ההבדל העיקרי הוא בגיאומטריה של החיבורים ובנקודת ההתקנה המיועדת.

דגם יציאת הנפה מאפשר מעבר מכניסה מלבנית ליציאה עגולה.

דגם הכניסה לסילו כולל חיבורים עגולים בשני הצדדים.

מה ההבדל בין דגם זה לבין מפריד מגנטי לקו ערבוב קמח?

הדגמים מיועדים לשלבים שונים של הייצור.

דגם יציאת הנפה מיועד להפרדה מגנטית מיד לאחר תהליך הניפוי.

דגם קו הערבוב מיועד לשלב אחר בעיבוד הקמח.

האם ניתן להשתמש בשלושת המפרידים המגנטיים באותה טחנת קמח?

כן, כאשר תכנון המפעל ודרישות בקרת הזיהום המתכתי מצדיקים שימוש במספר נקודות הפרדה מגנטית.

שימוש במפרידים מגנטיים בשלבים שונים של התהליך עשוי לספק הזדמנויות נוספות ללכידת מזהמים פרומגנטיים.

מהי טמפרטורת העבודה המרבית?

לא פורסמה טמפרטורת עבודה מרבית מאומתת עבור דגם זה.

הטמפרטורה המותרת תלויה בתכנון המגנטים, בטמפרטורת התהליך ובתנאי העבודה.

אין להניח מגבלת טמפרטורה מסוימת ללא אישור טכני.

האם המפריד דורש בדיקות תקופתיות?

כן.

בדיקות תקופתיות צריכות לכלול:

• מוטות מגנטיים

• מארז הנירוסטה

• מנגנון המגירה

• חיבורי הכניסה והיציאה

• חלקיקים מתכתיים שהצטברו

• שחיקה מכנית

• נזקים אפשריים

• מצב הניקיון הכללי

יש לקבוע את מרווחי הבדיקה בהתאם לנהלי התחזוקה ובטיחות המזון של המפעל.

מהם היתרונות העיקריים של מפריד מגנטי זה ליציאת נפת קמח?

דגם זה משלב:

• כניסה מלבנית 340×230 מ"מ

• יציאה עגולה Ø250 מ"מ

• 4 מוטות מגנטיים מניאודימיום Ø25 מ"מ

• מארז מנירוסטה AISI 304

• מגירה מגנטית נשלפת

• ניקוי ידני

• פעולה באמצעות מגנטים קבועים

• שימוש ביציאות נפות קמח ומנפות Plansifter

מאפיינים אלה הופכים את המכשיר לפתרון הפרדה מגנטית בנקודות מעבר תואמות של קמח יבש, מיד לאחר תהליך הניפוי.

האם ניתן לייצר מפריד מגנטי מותאם אישית ליציאת נפת קמח?

כן.

חברת Magneteksan יכולה לייצר מפרידים מגנטיים מגירתיים מניאודימיום בהתאמה לדרישות של טחנות קמח וקווי עיבוד של מוצרים יבשים.

אפשרויות ההתאמה כוללות:

• מידות הכניסה

• מידות היציאה

• מספר המוטות המגנטיים

• קוטר המוטות

• דרגת המגנטים

• צפיפות השטף המגנטי הנדרשת

• מידות המארז

• גיאומטריית החיבורים

• תכנון המגירה

• מנגנון הניקוי

• דרישות טמפרטורת העבודה

התכנון המותאם צריך להביא בחשבון את מאפייני הקמח בפועל, את יעדי בקרת הזיהום המתכתי ואת תנאי ההתקנה.
