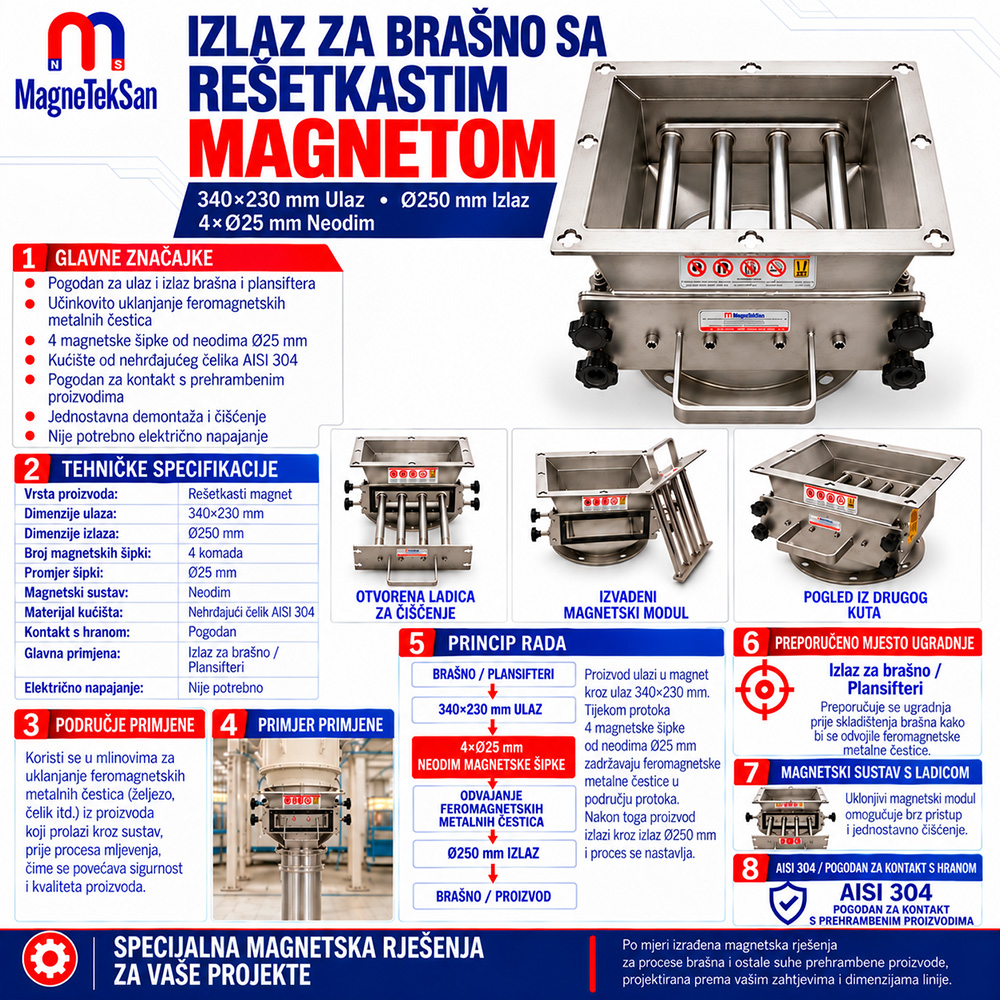

340×230 mm / Ø250 mm Neodimijski Magnetski Separator s Ladicom – Za Izlaze Sita za Brašno i Plansiftera

Magnetski separator za izlaz sita za brašno neodimijski je magnetski separator s ladicom, namijenjen uklanjanju feromagnetskih metalnih nečistoća nakon prosijavanja brašna u mlinovima. Njegova posebna konstrukcija kombinira pravokutni ulaz dimenzija 340×230 mm s okruglim izlazom Ø250 mm, čime omogućuje ugradnju između kompatibilnih izlaza plansiftera i sljedećih sustava za transport brašna. Opremljen je s 4 neodimijske magnetske šipke Ø25 mm i kućištem od nehrđajućeg čelika AISI 304, pružajući dodatnu fazu magnetskog odvajanja u proizvodnim linijama za suho, sipko brašno.

Tehnička specifikacija	Vrijednost
Vrsta proizvoda	Neodimijski magnetski separator s ladicom
Glavna primjena	Izlaz sita za brašno / plansiftera
Mjesto ugradnje	Nakon prosijavanja brašna
Dimenzije ulaza	340×230 mm
Oblik ulaza	Pravokutni
Promjer izlaza	Ø250 mm
Oblik izlaza	Okrugli
Broj magnetskih šipki	4
Promjer magnetskih šipki	Ø25 mm
Magnetski materijal	Neodimij
Materijal kućišta	Nehrđajući čelik AISI 304
Primjena u prehrambenoj industriji	Projektiran za prehrambene primjene
Prikladan proizvod	Suho, sipko brašno
Način čišćenja	Ručno / izvlačna ladica
Električno napajanje	Nije potrebno
Ciljane nečistoće	Željezo i feromagnetske čestice čelika
Glavna funkcija	Magnetsko odvajanje metala nakon prosijavanja

Što je magnetski separator za izlaz sita za brašno?

Magnetski separator za izlaz sita za brašno industrijski je uređaj namijenjen zadržavanju feromagnetskih metalnih čestica iz brašna nakon završetka procesa prosijavanja.

Ugrađuje se na odgovarajuće izlazno mjesto sita za brašno ili plansiftera, prije nego što brašno prijeđe u sljedeću fazu transporta ili obrade.

Ovaj model tvrtke Magneteksan uključuje:

• Pravokutni ulaz 340×230 mm

• Okrugli izlaz Ø250 mm

• 4 neodimijske magnetske šipke

• Promjer svake šipke Ø25 mm

• Kućište od nehrđajućeg čelika AISI 304

• Izvlačnu magnetsku ladicu

• Ručno čišćenje

• Trajne magnete bez potrebe za električnim napajanjem

Glavna funkcija uređaja jest osigurati dodatnu fazu magnetskog odvajanja neposredno nakon prosijavanja brašna.

Zašto je magnetsko odvajanje važno nakon prosijavanja brašna?

Proizvodnja brašna uključuje različite faze mehaničke obrade i transporta.

U tim procesima mogu se koristiti:

• Valjkasti mlinovi

• Plansifteri

• Elevatori s korpicama

• Pužni transporteri

• Cjevovodi za transport brašna

• Ventili i razdjelnici

• Mehanički spojevi

Trošenje opreme, održavanje ili mehanički kvarovi mogu uzrokovati dospijevanje čestica željeza i ugljičnog čelika u tok brašna.

Ugradnja magnetskog separatora nakon prosijavanja pomaže smanjiti rizik od prolaska odgovarajućih feromagnetskih nečistoća u sljedeće strojeve ili sustave skladištenja.

Što je plansifter?

Plansifter je industrijski stroj za prosijavanje koji se široko koristi u mlinovima za brašno.

Pomoću više odjeljaka sa sitima razdvaja samljeveni materijal na frakcije različitih veličina čestica.

Nakon prosijavanja brašno se kroz izlazni otvor usmjerava prema transportnom sustavu ili sljedećoj fazi obrade.

Magnetski separator s ladicom može se ugraditi na kompatibilan izlaz plansiftera kako bi se osigurala dodatna kontrola feromagnetskih metalnih nečistoća.

Zašto je ovaj magnetski separator namijenjen izlazima plansiftera?

Ovaj model ima posebnu geometriju priključaka:

Pravokutni ulaz: 340×230 mm

Okrugli izlaz: Ø250 mm

Takva je konstrukcija namijenjena primjenama u kojima brašno izlazi iz stroja kroz pravokutni otvor, a zatim nastavlja prema okruglom transportnom cjevovodu.

Stvarna kompatibilnost ovisi o dimenzijama stroja, izvedbi priključaka i zahtjevima ugradnje.

Gdje se ugrađuje magnetski separator?

Separator se prvenstveno ugrađuje između izlaza sita za brašno ili plansiftera i sljedeće faze transporta brašna.

Primjer proizvodnog procesa:

Mljevenje žitarica ↓ Sito za brašno / Plansifter ↓ Pravokutni ulaz 340×230 mm ↓ Neodimijski magnetski separator s ladicom ↓ 4 magnetske šipke Ø25 mm ↓ Odvajanje feromagnetskih čestica ↓ Okrugli izlaz Ø250 mm ↓ Transport / Skladištenje / Sljedeća faza procesa

Konačnu konfiguraciju potrebno je odrediti prema karakteristikama konkretne proizvodne linije.

Kako radi magnetski separator?

Brašno ulazi u separator kroz pravokutni otvor dimenzija 340×230 mm.

Unutar kućišta proizvod prolazi kroz područje u kojem su smještene četiri neodimijske magnetske šipke.

Feromagnetske čestice koje prolaze dovoljno blizu magnetskih površina mogu biti privučene i zadržane.

Takve nečistoće mogu uključivati:

• Komadiće željeza

• Magnetske čestice čelika

• Metalne strugotine

• Određene čestice nastale trošenjem strojeva

Brašno prolazi kroz područje magnetskog odvajanja i izlazi iz uređaja kroz okrugli otvor Ø250 mm.

Koje su dimenzije ulaznog otvora?

Dimenzije ulaza iznose:

340×230 mm

Ulaz je pravokutnog oblika.

Konstrukcija je namijenjena kompatibilnim izlazima sita za brašno, plansiftera i slične procesne opreme.

Bez provjere priključnih dimenzija ne smije se pretpostaviti da separator odgovara svim markama i modelima plansiftera.

Koliki je promjer izlaznog otvora?

Promjer donjeg izlaza iznosi:

Ø250 mm

Okrugli izlaz omogućuje usmjeravanje brašna prema odgovarajućem transportnom sustavu.

Točan način spajanja potrebno je potvrditi prema izvedbi postojeće instalacije.

Zašto je ulaz pravokutan, a izlaz okrugao?

Dva oblika priključaka odgovaraju različitim zahtjevima ugradnje.

Pravokutni ulaz namijenjen je odgovarajućim pravokutnim izlaznim otvorima.

Okrugli izlaz omogućuje prijelaz na kompatibilan okrugli transportni cjevovod.

Ta značajka razlikuje ovaj model od magnetskih separatora s ladicom koji imaju okrugle ulaze i izlaze jednakog promjera.

Koliko magnetskih šipki sadrži separator?

Separator sadrži 4 neodimijske magnetske šipke.

Svaka šipka ima promjer Ø25 mm.

Šipke su postavljene unutar kućišta kako bi stvorile magnetske površine za hvatanje nečistoća iz toka brašna.

Koja je funkcija magnetskih šipki Ø25 mm?

Magnetske šipke stvaraju trajna magnetska polja.

Kada brašno prolazi u njihovoj blizini, odgovarajuće feromagnetske čestice mogu biti privučene magnetskim površinama.

Uhvaćene čestice ostaju na šipkama do uklanjanja tijekom čišćenja.

Stvarna učinkovitost odvajanja ovisi o svojstvima čestica, raspodjeli magnetskog polja, protoku proizvoda i udaljenosti od magnetskih površina.

Zašto se koriste neodimijski magneti?

Neodimijski magneti trajni su magneti koji mogu stvarati relativno snažna magnetska polja uz kompaktne dimenzije.

Često se koriste u opremi za magnetsko odvajanje suhih prehrambenih proizvoda.

Jedna od njihovih glavnih prednosti jest to što za stvaranje magnetskog polja ne trebaju električnu energiju.

Kolika je magnetska indukcija u Gaussima?

Za ovaj model nije navedena potvrđena vrijednost magnetske indukcije u Gaussima.

Zbog toga se uređaj bez tehničke potvrde ili mjerenja ne smije predstavljati kao separator od 10000 ili 12000 Gaussa.

Magnetsku indukciju i mjesto njezina mjerenja potrebno je utvrditi odgovarajućom tehničkom provjerom.

Koja se klasa neodimijskih magneta koristi?

Proizvod koristi neodimijske magnetske šipke.

Međutim, za ovaj model nije potvrđena određena klasa magneta, poput N35, N42 ili N45.

Tu informaciju potrebno je provjeriti prije uključivanja u tehničke specifikacije ili dokumentaciju narudžbe.

Koje metalne nečistoće separator može zadržati?

Magnetski sustav namijenjen je zadržavanju nečistoća koje imaju dovoljna feromagnetska svojstva.

Primjeri uključuju:

• Čestice željeza

• Komadiće ugljičnog čelika

• Feromagnetske čelične strugotine

• Određene metalne čestice nastale trošenjem strojeva

• Druge odgovarajuće feromagnetske materijale

Učinkovitost hvatanja ovisi o veličini, obliku, sastavu, magnetskim svojstvima čestica i radnim uvjetima.

Može li separator zadržati vrlo sitne čestice željeza?

Sitne čestice željeza mogu biti zadržane ako su njihova magnetska svojstva i radni uvjeti odgovarajući.

Međutim, za ovaj model nije utvrđena potvrđena minimalna veličina čestica koje se mogu uhvatiti.

Jamstvo odvajanja čestica određene veličine izražene u mikrometrima zahtijeva ispitivanja za konkretnu primjenu.

Može li separator zadržati čestice nehrđajućeg čelika?

To ovisi o vrsti nehrđajućeg čelika i njegovu metalurškom stanju.

Neke vrste nehrđajućeg čelika imaju magnetska svojstva, dok određene austenitne vrste slabo reagiraju na magnetska polja.

Stoga nije moguće jamčiti hvatanje svih čestica nehrđajućeg čelika.

Ako postoji takav rizik, preporučuju se ispitivanja s reprezentativnim uzorcima nečistoća.

Može li separator ukloniti aluminij, bakar ili mjed?

Ne pomoću uobičajene feromagnetske privlačnosti.

Aluminij, bakar i mjed nisu feromagnetski materijali.

Zbog toga se separator ne smije smatrati univerzalnim rješenjem za uklanjanje svih vrsta metala.

Može li separator ukloniti kamenčiće, plastiku i druga strana tijela?

Ne.

Kamenčići, plastika, drvo i drugi nemagnetski materijali ne zadržavaju se na trajnim magnetskim šipkama.

Za njihovo uklanjanje mogu biti potrebna mehanička sita, detektori metala ili druge tehnologije odvajanja.

Je li ovaj proizvod sito za brašno?

Ne.

Magnetski separator i mehaničko sito za brašno rade prema različitim načelima odvajanja.

Obje tehnologije mogu se koristiti u istoj proizvodnoj liniji brašna.

Ne uklanja li sito za brašno već metalne čestice?

Mehaničko sito može zadržati čestice koje su veće od njegovih otvora.

Međutim, manje metalne čestice mogu proći kroz otvore sita.

Magnetski separator djeluje na temelju magnetskih svojstava, a ne isključivo veličine čestica.

Zato se oba sustava mogu međusobno nadopunjavati u mlinu za brašno.

Može li magnetski separator zamijeniti detektor metala?

Ne.

Magnetski separator fizički zadržava odgovarajuće feromagnetske čestice na magnetskim površinama.

Detektor metala elektronički otkriva metalne nečistoće unutar svojih potvrđenih granica detekcije.

Oba sustava mogu se koristiti na različitim mjestima u proizvodnoj liniji prehrambenih proizvoda.

Zašto je kućište izrađeno od nehrđajućeg čelika AISI 304?

Kućište je izrađeno od nehrđajućeg čelika AISI 304.

Taj se materijal široko koristi u opremi za prehrambenu industriju.

Njegova svojstva uključuju:

• Otpornost na koroziju u odgovarajućim uvjetima

• Površine koje se lako čiste

• Mehaničku čvrstoću

• Primjenjivost u brojnim prehrambenim procesima

• Mogućnost primjene u higijenski projektiranim konstrukcijama

Kompatibilnost s određenim kemijskim sredstvima za čišćenje i radnim okruženjima potrebno je zasebno procijeniti.

Je li separator prikladan za primjene s kontaktom s hranom?

Da.

Proizvod je projektiran za primjenu u prehrambenoj industriji i ima kućište od nehrđajućeg čelika AISI 304.

Namijenjen je odgovarajućim procesima transporta suhog, sipkog brašna.

Potrebne izjave o sukladnosti, dokumentaciju materijala i odobrenja specifična za pojedino postrojenje potrebno je provjeriti prije puštanja u rad.

Kako radi izvlačna ladica?

Magnetske šipke montirane su unutar izvlačnog sklopa ladice.

Tijekom čišćenja ili pregleda operater može izvući ladicu kako bi pristupio magnetskim površinama.

Takva konstrukcija olakšava:

• Pregled nakupljenih metalnih čestica

• Čišćenje magnetskih šipki

• Provjeru stanja površina šipki

• Ponovno postavljanje magnetskog sklopa

Oko opreme potrebno je osigurati dovoljno prostora za sigurno izvlačenje ladice.

Kako se čiste magnetske šipke?

Uobičajeni postupak ručnog čišćenja može uključivati sljedeće korake:

1. Zaustaviti protok brašna.

2. Sigurno isključiti povezanu opremu i spriječiti slučajno ponovno pokretanje.

3. Otvoriti mehanizam ladice.

4. Izvući sklop magnetskih šipki.

5. Pažljivo ukloniti nakupljene feromagnetske čestice.

6. Provjeriti površine šipki zbog mogućeg trošenja ili oštećenja.

7. Ponovno postaviti i pravilno učvrstiti ladicu.

8. Nastaviti proizvodnju prema odobrenim postupcima.

Potrebno je poštovati pravila sigurnosti hrane, higijene i zaštite na radu koja vrijede u postrojenju.

Koliko često treba čistiti separator?

Ne postoji univerzalni interval čišćenja koji odgovara svim mlinovima za brašno.

Učestalost čišćenja ovisi o:

• Protokolu i količini brašna

• Razini metalnih nečistoća

• Radnim satima

• Količini čestica nakupljenih na šipkama

• Svojstvima proizvoda

• Postupcima održavanja

• Zahtjevima kontrole kvalitete

Češći pregledi tijekom početnog razdoblja rada mogu pomoći u određivanju odgovarajućeg rasporeda čišćenja.

Što se događa kada se na magnetskim šipkama nakupi previše metala?

Prekomjerno nakupljanje feromagnetskih čestica može smanjiti raspoloživu magnetsku površinu za hvatanje novih nečistoća.

Također može utjecati na protok proizvoda.

Zbog toga su redoviti pregledi i čišćenje važni za održavanje predviđenih radnih uvjeta.

Treba li separator električnu energiju?

Ne.

Sustav koristi trajne neodimijske magnete.

Ne zahtijeva:

• Električno napajanje

• Elektromagnetske zavojnice

• Upravljačku ploču magneta

• Izvor istosmjerne struje

Magnetsko polje stvaraju izravno trajni magneti.

Utječe li separator na protok brašna?

Magnetske šipke zauzimaju dio unutarnjeg protočnog presjeka.

Zbog toga mogu utjecati na kretanje brašna unutar kućišta.

Stvarno ponašanje protoka ovisi o:

• Nasipnoj gustoći brašna

• Sadržaju vlage

• Sipkosti proizvoda

• Brzini i količini dovoda

• Unutarnjoj geometriji

• Položaju ugradnje

Bez procjene stvarnih procesnih uvjeta nije moguće jamčiti određeni kapacitet niti potpuno odsustvo začepljenja.

Koliki je kapacitet obrade u tonama na sat?

Za ovaj model nije naveden potvrđeni kapacitet obrade.

Samo dimenzije ulaza 340×230 mm i promjer izlaza Ø250 mm nisu dovoljni za izračun kapaciteta u kg/h ili t/h.

Stvarni kapacitet potrebno je procijeniti uzimajući u obzir svojstva brašna, raspoloživi unutarnji protočni presjek i radne uvjete.

Može li se separator koristiti u pneumatskim sustavima transporta brašna?

Kompatibilnost ovog modela s pneumatskim transportnim sustavima pod tlakom nije potvrđena.

Nisu navedene potvrđene vrijednosti maksimalnog radnog tlaka ni otpornosti kućišta na tlak.

Zato je prije ugradnje u pneumatski sustav pod tlakom potrebna posebna tehnička procjena.

Glavna primjena uređaja jest magnetsko odvajanje na odgovarajućim prijenosnim mjestima za suhe proizvode ili u gravitacijskim transportnim linijama.

Može li se separator koristiti u gravitacijskim transportnim linijama brašna?

Primjena u gravitacijskim transportnim linijama za suho brašno može se razmotriti ako su geometrija opreme i uvjeti protoka odgovarajući.

Položaj montaže i detalje priključaka potrebno je procijeniti za svaku pojedinu primjenu.

Također treba uzeti u obzir potreban kapacitet transporta brašna.

Mijenja li magnetsko odvajanje svojstva brašna?

Separator nije namijenjen promjeni sastava ili tehnoloških svojstava brašna.

Njegova je funkcija zadržavanje odgovarajućih feromagnetskih metalnih čestica.

Uređaj nije namijenjen promjeni sadržaja proteina, vlage, kemijskog sastava ili okusa brašna.

Ugrađuje li se separator prije ili nakon sita za brašno?

Ovaj model posebno je projektiran za ugradnju nakon sita za brašno ili plansiftera.

Tipična konfiguracija:

Plansifter → Magnetski separator s ladicom → Linija za transport brašna

Takav raspored dodaje fazu kontrole feromagnetskih nečistoća nakon mehaničkog prosijavanja.

Za druga mjesta ugradnje mogu biti prikladnije druge izvedbe magnetskih separatora.

Može li se separator ugraditi prije silosa za brašno?

Da, ako su geometrija procesa i radni uvjeti kompatibilni.

Primjer:

Sito za brašno → Magnetski separator → Silos za brašno

Međutim, glavna primjena ovog modela ostaje izlaz sita za brašno ili plansiftera, a ne univerzalni ulaz u silos.

Može li se separator koristiti prije pakiranja brašna?

Ugradnja na odgovarajućem prijenosnom mjestu prije pakiranja može se razmotriti ako su ispunjeni tehnički zahtjevi.

Međutim, ovaj model prvenstveno je namijenjen primjenama nakon prosijavanja, a ne posebno strojevima za pakiranje.

Mjesto ugradnje treba odabrati prema stvarnom proizvodnom procesu.

Koja je razlika između ovog modela i magnetskog separatora za ulaz u silos za brašno?

Glavna razlika nalazi se u geometriji priključaka i predviđenom mjestu ugradnje.

Model za izlaz sita omogućuje prijelaz s pravokutnog ulaza na okrugli izlaz.

Model za ulaz u silos ima okrugle priključke na obje strane.

Koja je razlika između ovog modela i magnetskog separatora za linije miješanja brašna?

Ovi su modeli namijenjeni različitim fazama proizvodnje.

Model za izlaz sita namijenjen je magnetskom odvajanju neposredno nakon prosijavanja.

Model za liniju miješanja namijenjen je drugoj fazi obrade brašna.

Mogu li se sva tri magnetska separatora koristiti u istom mlinu?

Da, ako raspored postrojenja i zahtjevi za kontrolu metalnih nečistoća opravdavaju više mjesta magnetskog odvajanja.

Korištenje magnetskih separatora u različitim fazama procesa može osigurati dodatne mogućnosti hvatanja feromagnetskih nečistoća.

Kolika je maksimalna radna temperatura?

Za ovaj model nije navedena potvrđena maksimalna radna temperatura.

Dopuštena temperatura ovisi o konstrukciji magneta, temperaturi procesa i radnim uvjetima.

Bez tehničke potvrde ne smije se pretpostaviti određeno temperaturno ograničenje.

Treba li separator redovite preglede?

Da.

Redoviti pregledi trebaju obuhvatiti:

• Magnetske šipke

• Kućište od nehrđajućeg čelika

• Mehanizam ladice

• Ulazne i izlazne priključke

• Nakupljene metalne čestice

• Mehaničko trošenje

• Moguća oštećenja

• Opće stanje čistoće

Intervale pregleda potrebno je odrediti prema postupcima održavanja i sigurnosti hrane u postrojenju.

Koje su glavne prednosti ovog magnetskog separatora za izlaz sita za brašno?

Ovaj model kombinira:

• Pravokutni ulaz 340×230 mm

• Okrugli izlaz Ø250 mm

• 4 neodimijske magnetske šipke Ø25 mm

• Kućište od nehrđajućeg čelika AISI 304

• Izvlačnu magnetsku ladicu

• Ručno čišćenje

• Rad s trajnim magnetima

• Primjenu na izlazima sita za brašno i plansiftera

Te značajke čine ga rješenjem za magnetsko odvajanje na kompatibilnim prijenosnim mjestima za suho brašno neposredno nakon prosijavanja.

Može li se magnetski separator za izlaz sita za brašno izraditi po narudžbi?

Da.

Magneteksan može proizvoditi neodimijske magnetske separatore s ladicom prilagođene zahtjevima mlinova za brašno i linija za obradu suhih proizvoda.

Mogućnosti prilagodbe uključuju:

• Dimenzije ulaza

• Dimenzije izlaza

• Broj magnetskih šipki

• Promjer magnetskih šipki

• Klasu magneta

• Potrebnu magnetsku indukciju

• Dimenzije kućišta

• Geometriju priključaka

• Konstrukciju ladice

• Mehanizam čišćenja

• Zahtjeve za radnu temperaturu

Prilagođeni projekt treba uzeti u obzir stvarna svojstva brašna, ciljeve kontrole metalnih nečistoća i uvjete ugradnje.
