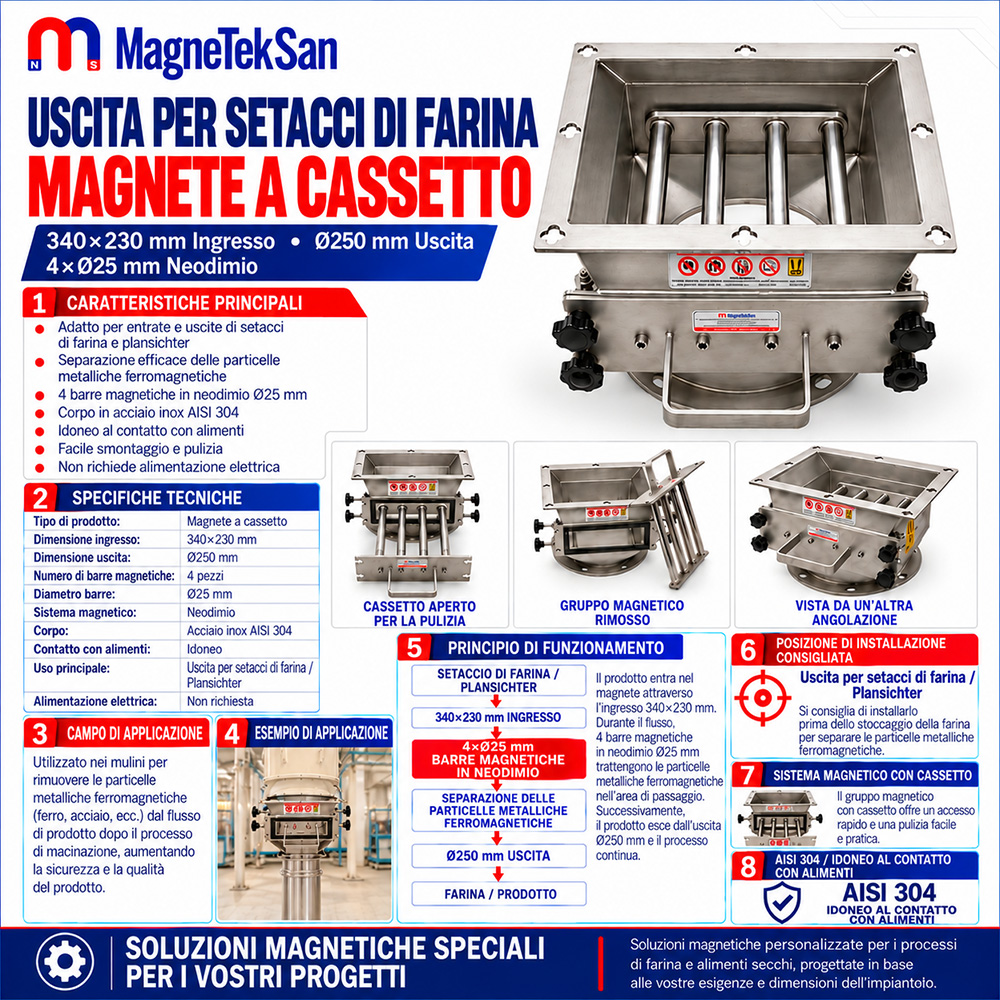

- > 340×230 mm / Ø250 mm Separatore Magnetico a Cassetto al Neodimio – Per Uscite di Setacci per Farina e Plansichter
340×230 mm / Ø250 mm Separatore Magnetico a Cassetto al Neodimio – Per Uscite di Setacci per Farina e Plansichter
340×230 mm / Ø250 mm Separatore Magnetico a Cassetto al Neodimio – Per Uscite di Setacci per Farina e Plansichter
Caratteristiche generali
- Progettato per uscite di setacci e plansichter.
- Trattiene contaminanti metallici ferromagnetici.
- Ingresso rettangolare: 340×230 mm.
- Uscita circolare: Ø250 mm.
- 4 barre magnetiche al neodimio Ø25 mm.
- Corpo in acciaio inox AISI 304.
- Cassetto estraibile per pulizia manuale.
- Magneti permanenti, senza alimentazione elettrica.
Specifiche tecniche
- Tipo: Separatore magnetico a cassetto al neodimio
- Applicazione: Uscita setaccio / plansichter
- Ingresso: 340×230 mm (rettangolare)
- Uscita: Ø250 mm (circolare)
- Barre magnetiche: 4xØ25 mm
- Materiale magnetico: Neodimio
- Corpo: Acciaio inox AISI 304
- Pulizia: Manuale / cassetto estraibile
Il separatore magnetico uscita setaccio è un separatore magnetico a cassetto dotato di magneti permanenti al neodimio, progettato per trattenere contaminanti metallici ferromagnetici dopo la setacciatura della farina nei mulini. La sua struttura combina un ingresso rettangolare da 340×230 mm con un’uscita circolare Ø250 mm, consentendo l’integrazione tra le uscite compatibili dei plansichter e i successivi sistemi di trasporto della farina. Dotato di 4 barre magnetiche al neodimio Ø25 mm e di un corpo in acciaio inox AISI 304, costituisce un’ulteriore fase di separazione magnetica nelle linee di produzione di farina secca e scorrevole.
| Specifica tecnica | Valore |
|---|---|
| Tipo di prodotto | Separatore magnetico a cassetto al neodimio |
| Applicazione principale | Uscita setaccio per farina / plansichter |
| Punto di installazione | Dopo la setacciatura della farina |
| Dimensioni ingresso | 340×230 mm |
| Forma ingresso | Rettangolare |
| Diametro uscita | Ø250 mm |
| Forma uscita | Circolare |
| Numero di barre magnetiche | 4 |
| Diametro delle barre | Ø25 mm |
| Materiale magnetico | Neodimio |
| Materiale del corpo | Acciaio inox AISI 304 |
| Applicazione alimentare | Progettato per applicazioni alimentari |
| Prodotto idoneo | Farina secca a flusso libero |
| Metodo di pulizia | Manuale / cassetto estraibile |
| Alimentazione elettrica | Non necessaria |
| Contaminanti interessati | Ferro e particelle di acciaio ferromagnetico |
| Funzione principale | Separazione magnetica dei metalli dopo la setacciatura |
Che cos’è un separatore magnetico per l’uscita del setaccio della farina?
Un separatore magnetico uscita setaccio è un’apparecchiatura industriale progettata per trattenere le particelle metalliche ferromagnetiche presenti nella farina dopo il processo di setacciatura.
Viene installato in un punto di scarico idoneo di un setaccio per farina o di un plansichter, prima che la farina raggiunga la successiva fase di trasporto o lavorazione.
Questo modello Magneteksan comprende:
-
Ingresso rettangolare 340×230 mm
-
Uscita circolare Ø250 mm
-
4 barre magnetiche al neodimio
-
Diametro delle barre Ø25 mm
-
Corpo in acciaio inox AISI 304
-
Cassetto magnetico estraibile
-
Pulizia manuale
-
Magneti permanenti senza necessità di elettricità
La sua funzione principale è fornire un’ulteriore fase di separazione magnetica immediatamente dopo la setacciatura della farina.
Perché la separazione magnetica è importante dopo la setacciatura della farina?
La produzione della farina comprende diverse fasi di lavorazione meccanica e trasporto.
Queste possono includere:
-
Laminatoi a cilindri
-
Plansichter
-
Elevatori a tazze
-
Trasportatori a coclea
-
Tubazioni per il trasporto della farina
-
Valvole e distributori
-
Collegamenti meccanici
L’usura delle apparecchiature, le operazioni di manutenzione o i guasti meccanici possono causare l’introduzione di particelle di ferro o acciaio al carbonio nel flusso della farina.
L’installazione di un separatore magnetico dopo la setacciatura contribuisce a ridurre il rischio che contaminanti ferromagnetici idonei raggiungano le apparecchiature o i sistemi di stoccaggio a valle.
Che cos’è un plansichter?
Il plansichter è una macchina industriale per la setacciatura ampiamente utilizzata nei mulini.
Separa il materiale macinato in diverse frazioni granulometriche mediante più compartimenti di setacciatura.
Dopo la setacciatura, la farina viene convogliata attraverso un’uscita verso una linea di trasporto o una successiva fase di lavorazione.
Un separatore magnetico a cassetto può essere installato su un’uscita compatibile per fornire un ulteriore controllo dei contaminanti metallici ferromagnetici.
Perché questo separatore magnetico è progettato per le uscite dei plansichter?
Questo modello presenta una specifica geometria di collegamento:
Ingresso rettangolare: 340×230 mm
Uscita circolare: Ø250 mm
Questa configurazione è destinata alle applicazioni in cui la farina esce da un’apparecchiatura attraverso un’apertura rettangolare e prosegue in una tubazione circolare.
La compatibilità effettiva dipende dalle dimensioni dell’apparecchiatura, dalla struttura dei collegamenti e dai requisiti di installazione.
Dove viene installato il separatore magnetico?
Il separatore viene installato principalmente tra l’uscita di un setaccio per farina o di un plansichter e la successiva fase di trasporto della farina.
Esempio di sequenza produttiva:
Macinazione della farina ↓ Setaccio per farina / Plansichter ↓ Ingresso rettangolare 340×230 mm ↓ Separatore magnetico a cassetto al neodimio ↓ 4 barre magnetiche Ø25 mm ↓ Separazione delle particelle ferromagnetiche ↓ Uscita circolare Ø250 mm ↓ Trasporto / Stoccaggio / Fase successiva
La configurazione definitiva deve essere valutata in base alle caratteristiche della linea di produzione.
Come funziona il separatore magnetico?
La farina entra nel separatore attraverso l’apertura rettangolare da 340×230 mm.
All’interno del corpo, il prodotto attraversa una zona contenente quattro barre magnetiche al neodimio.
Le particelle ferromagnetiche che passano sufficientemente vicino alle superfici magnetiche possono essere attratte e trattenute.
Questi contaminanti possono includere:
-
Frammenti di ferro
-
Particelle di acciaio magnetico
-
Trucioli metallici
-
Alcune particelle derivanti dall’usura delle apparecchiature
La farina attraversa la zona di separazione ed esce attraverso l’apertura circolare Ø250 mm.
Quali sono le dimensioni dell’ingresso?
Le dimensioni dell’ingresso sono:
340×230 mm
L’ingresso ha forma rettangolare.
Questa configurazione è destinata alle uscite compatibili di setacci per farina, plansichter e apparecchiature di processo simili.
Non si deve presumere che il separatore sia direttamente compatibile con tutte le marche e i modelli di plansichter senza una verifica dimensionale.
Qual è il diametro dell’uscita?
Il diametro dell’uscita inferiore è:
Ø250 mm
L’uscita circolare consente di indirizzare la farina verso un sistema di trasporto compatibile situato a valle.
Il metodo di collegamento esatto deve essere confermato in base alla struttura dell’impianto esistente.
Perché l’ingresso è rettangolare e l’uscita è circolare?
Le due forme di collegamento soddisfano esigenze di installazione differenti.
L’ingresso rettangolare è destinato a punti di scarico rettangolari compatibili.
L’uscita circolare consente il passaggio a una tubazione rotonda idonea.
Questa caratteristica distingue il modello dai separatori magnetici a cassetto con ingresso e uscita circolari dello stesso diametro.
Quante barre magnetiche contiene il separatore?
Il separatore contiene 4 barre magnetiche al neodimio.
Ogni barra ha un diametro di Ø25 mm.
Le barre sono posizionate all’interno del corpo per creare superfici magnetiche di raccolta nel flusso della farina.
Qual è la funzione delle barre magnetiche Ø25 mm?
Le barre generano campi magnetici permanenti.
Quando la farina passa nelle loro vicinanze, le particelle ferromagnetiche idonee possono essere attratte verso le superfici magnetiche.
Le particelle catturate rimangono sulle barre fino alla loro rimozione durante la pulizia.
Le prestazioni effettive dipendono dalle proprietà delle particelle, dalla distribuzione del campo magnetico, dal flusso del prodotto e dalla distanza dalle superfici magnetiche.
Perché vengono utilizzati magneti al neodimio?
I magneti al neodimio sono magneti permanenti capaci di generare campi magnetici relativamente intensi in dimensioni compatte.
Sono comunemente impiegati nelle apparecchiature di separazione magnetica per prodotti alimentari secchi.
Uno dei principali vantaggi è che non richiedono energia elettrica per generare il campo magnetico.
Qual è l’intensità magnetica in Gauss?
Per questo modello non è stato specificato un valore Gauss verificato.
Pertanto, non deve essere presentato come separatore da 10000 o 12000 Gauss senza una conferma tecnica o una misurazione.
La densità del flusso magnetico e il relativo punto di misura devono essere determinati mediante un controllo appropriato.
Quale grado di magnete al neodimio viene utilizzato?
Il prodotto utilizza barre magnetiche al neodimio.
Tuttavia, per questo modello non è stato confermato un grado specifico come N35, N42 o N45.
Questa informazione deve essere verificata prima di essere inserita nelle specifiche tecniche o nei documenti d’ordine.
Quali contaminanti metallici può trattenere il separatore?
Il sistema magnetico è progettato per trattenere contaminanti con proprietà ferromagnetiche sufficienti.
Ad esempio:
-
Particelle di ferro
-
Frammenti di acciaio al carbonio
-
Trucioli di acciaio ferromagnetico
-
Alcune particelle metalliche dovute all’usura delle macchine
-
Altri materiali ferromagnetici idonei
L’efficienza di cattura dipende dalle dimensioni, dalla forma, dalla composizione, dalle proprietà magnetiche delle particelle e dalle condizioni operative.
Può trattenere particelle di ferro molto fini?
Le particelle fini di ferro possono essere trattenute quando le loro proprietà magnetiche e le condizioni operative sono adeguate.
Tuttavia, per questo modello non è stata definita una dimensione minima di cattura verificata.
Una garanzia di separazione per particelle di dimensioni specifiche, espresse in micrometri, richiede prove dedicate all’applicazione.
Può trattenere particelle di acciaio inox?
Dipende dal tipo di acciaio inox e dal suo stato metallurgico.
Alcuni acciai inossidabili presentano proprietà magnetiche, mentre determinate qualità austenitiche reagiscono debolmente ai campi magnetici.
Pertanto, non è possibile garantire la cattura di tutte le particelle di acciaio inox.
Quando esiste questo rischio, si raccomandano prove con campioni rappresentativi dei contaminanti.
Può rimuovere alluminio, rame o ottone?
Non mediante la normale attrazione ferromagnetica.
Alluminio, rame e ottone non sono materiali ferromagnetici.
Il separatore non deve quindi essere considerato una soluzione universale per la rimozione di tutti i tipi di metallo.
Può eliminare pietre, plastica e altri corpi estranei?
No.
Pietre, plastica, legno e altri materiali non magnetici non vengono trattenuti dalle barre magnetiche permanenti.
Per rimuoverli possono essere necessari setacci meccanici, metal detector o altre tecnologie di separazione.
Questo prodotto è un setaccio per farina?
No.
Un separatore magnetico e un setaccio meccanico funzionano secondo principi di separazione differenti.
| Apparecchiatura | Principio di separazione |
|---|---|
| Separatore magnetico a cassetto al neodimio | Proprietà ferromagnetiche |
| Setaccio meccanico per farina | Dimensione delle particelle |
Entrambe le tecnologie possono essere utilizzate nella stessa linea di produzione della farina.
Il setaccio per farina non rimuove già le particelle metalliche?
Un setaccio meccanico può trattenere le particelle più grandi delle proprie aperture.
Tuttavia, particelle metalliche più piccole possono attraversare le maglie.
Il separatore magnetico funziona invece in base alle proprietà magnetiche e non soltanto alle dimensioni delle particelle.
Per questo motivo, i due sistemi possono completarsi a vicenda in un mulino.
Il separatore magnetico può sostituire un metal detector?
No.
Il separatore magnetico trattiene fisicamente le particelle ferromagnetiche idonee sulle superfici magnetiche.
Un metal detector identifica elettronicamente i contaminanti metallici entro i limiti delle proprie capacità di rilevamento validate.
Entrambi i sistemi possono essere utilizzati in punti differenti di una linea di produzione alimentare.
Perché il corpo è realizzato in acciaio inox AISI 304?
Il corpo è realizzato in acciaio inox AISI 304.
Questo materiale è ampiamente utilizzato nelle apparecchiature dell’industria alimentare.
Le sue caratteristiche comprendono:
-
Resistenza alla corrosione in condizioni appropriate
-
Superfici facilmente pulibili
-
Resistenza meccanica
-
Idoneità a numerose applicazioni alimentari
-
Possibilità di utilizzo in strutture progettate secondo criteri igienici
La compatibilità con specifici prodotti chimici di pulizia e ambienti operativi deve essere valutata separatamente.
Il separatore è adatto alle applicazioni a contatto con gli alimenti?
Sì.
Il prodotto è progettato per applicazioni nell’industria alimentare e dispone di un corpo in acciaio inox AISI 304.
È destinato a processi compatibili di trasferimento di farina secca e scorrevole.
Le dichiarazioni di conformità, la documentazione dei materiali e le eventuali approvazioni specifiche dell’impianto devono essere verificate separatamente prima dell’installazione.
Come funziona il cassetto estraibile?
Le barre magnetiche sono montate all’interno di un gruppo a cassetto estraibile.
Durante la pulizia o l’ispezione, l’operatore può estrarre il cassetto per accedere alle superfici magnetiche.
Questa struttura facilita:
-
L’ispezione delle particelle metalliche accumulate
-
La pulizia delle barre magnetiche
-
Il controllo dello stato delle superfici
-
Il reinserimento del gruppo magnetico
È necessario prevedere uno spazio sufficiente intorno all’apparecchiatura per consentire l’estrazione del cassetto in sicurezza.
Come si puliscono le barre magnetiche?
Una procedura tipica di pulizia manuale può comprendere i seguenti passaggi:
-
Arrestare il flusso della farina.
-
Isolare in sicurezza le apparecchiature collegate e impedirne l’avvio accidentale.
-
Aprire il meccanismo del cassetto.
-
Estrarre il gruppo delle barre magnetiche.
-
Rimuovere con attenzione le particelle ferromagnetiche accumulate.
-
Controllare le superfici delle barre per individuare usura o danni.
-
Reinserire e fissare correttamente il cassetto.
-
Riprendere la produzione secondo le procedure approvate.
Devono essere rispettate le procedure aziendali di sicurezza alimentare, igiene e sicurezza sul lavoro.
Con quale frequenza deve essere pulito il separatore?
Non esiste un intervallo di pulizia universale valido per tutti i mulini.
La frequenza dipende da:
-
Portata della farina
-
Livello di contaminazione metallica
-
Ore di funzionamento
-
Quantità di particelle accumulate sulle barre
-
Caratteristiche del prodotto
-
Procedure di manutenzione
-
Requisiti di controllo qualità
Ispezioni più frequenti durante il periodo iniziale di funzionamento possono aiutare a stabilire un programma di pulizia adeguato.
Cosa succede quando sulle barre si accumula troppo metallo?
Un accumulo eccessivo di particelle ferromagnetiche può ridurre la superficie magnetica disponibile per catturare nuovi contaminanti.
Può inoltre influenzare il flusso del prodotto.
Per questo motivo, ispezioni e pulizie regolari sono importanti per mantenere le condizioni operative previste.
Il separatore richiede elettricità?
No.
Il sistema utilizza magneti permanenti al neodimio.
Non richiede:
-
Alimentazione elettrica
-
Bobine elettromagnetiche
-
Quadro di controllo magnetico
-
Alimentatore in corrente continua
Il campo magnetico viene generato direttamente dai magneti permanenti.
Il separatore influisce sul flusso della farina?
Le barre magnetiche occupano una parte della sezione di passaggio interna.
Di conseguenza, possono influenzare il movimento della farina all’interno del corpo.
Il comportamento effettivo dipende da diversi fattori:
-
Densità apparente della farina
-
Contenuto di umidità
-
Scorrevolezza del prodotto
-
Portata di alimentazione
-
Geometria interna
-
Orientamento dell’installazione
Non è possibile garantire una portata specifica o l’assenza totale di intasamenti senza valutare le condizioni reali del processo.
Qual è la capacità di lavorazione in tonnellate all’ora?
Per questo modello non è stata specificata una capacità di lavorazione verificata.
Le dimensioni dell’ingresso 340×230 mm e il diametro dell’uscita Ø250 mm non sono sufficienti, da soli, per calcolare la portata in kg/h o tonnellate/h.
La capacità effettiva deve essere valutata in base alle proprietà della farina, alla sezione di passaggio interna disponibile e alle condizioni operative.
Può essere utilizzato nei sistemi di trasporto pneumatico della farina?
La compatibilità di questo modello con i sistemi di trasporto pneumatico in pressione non è stata confermata.
Non sono stati specificati valori verificati relativi alla pressione massima di esercizio o alla resistenza del corpo alla pressione.
Prima dell’installazione in un sistema pneumatico pressurizzato è necessaria una valutazione ingegneristica specifica.
L’applicazione principale riguarda la separazione magnetica in punti di trasferimento compatibili di prodotti secchi o in linee a gravità.
Può essere utilizzato nelle linee di trasporto della farina per gravità?
L’impiego in linee di trasporto per gravità della farina secca può essere preso in considerazione quando la geometria dell’apparecchiatura e le condizioni di flusso sono compatibili.
L’orientamento di installazione e i dettagli dei collegamenti devono essere valutati per ogni applicazione.
È inoltre necessario considerare la portata richiesta.
La separazione magnetica modifica le proprietà della farina?
Il separatore non è progettato per modificare la composizione o le caratteristiche tecnologiche della farina.
La sua funzione consiste nel trattenere particelle metalliche ferromagnetiche idonee.
Non è destinato a modificare il contenuto proteico, l’umidità, la composizione chimica o il sapore della farina.
Il separatore deve essere installato prima o dopo il setaccio per farina?
Questo modello è progettato specificamente per l’installazione dopo il setaccio per farina o il plansichter.
Configurazione tipica:
Plansichter → Separatore magnetico a cassetto → Linea di trasporto della farina
Questa disposizione aggiunge un’ulteriore fase di controllo dei contaminanti ferromagnetici dopo la setacciatura meccanica.
Per altri punti di installazione possono essere più adatte configurazioni differenti di separatori magnetici.
Può essere installato prima di un silo per farina?
Sì, purché la geometria del processo e le condizioni operative siano compatibili.
Ad esempio:
Setaccio per farina → Separatore magnetico → Silo per farina
Tuttavia, l’applicazione principale di questo modello rimane l’uscita del setaccio per farina o del plansichter, anziché un ingresso generico del silo.
Può essere utilizzato prima del confezionamento della farina?
L’installazione in un punto di trasferimento idoneo prima del confezionamento può essere presa in considerazione se vengono soddisfatti i requisiti tecnici.
Tuttavia, questo modello è progettato principalmente per applicazioni successive alla setacciatura e non specificamente per macchine confezionatrici.
Il punto di installazione deve essere scelto in base al processo produttivo effettivo.
Qual è la differenza tra questo modello e un separatore magnetico per l’ingresso del silo della farina?
La differenza principale riguarda la geometria dei collegamenti e il punto di installazione previsto.
| Caratteristica | Separatore uscita setaccio | Separatore ingresso silo |
|---|---|---|
| Applicazione principale | Dopo la setacciatura | Prima dello stoccaggio |
| Ingresso | 340×230 mm rettangolare | Ø250 mm circolare |
| Uscita | Ø250 mm circolare | Ø250 mm circolare |
| Barre magnetiche | 4xØ25 mm | 4xØ25 mm |
| Materiale magnetico | Neodimio | Neodimio |
Il modello per l’uscita del setaccio consente il passaggio da un ingresso rettangolare a un’uscita circolare.
Il modello per l’ingresso del silo dispone invece di collegamenti circolari su entrambi i lati.
Qual è la differenza tra questo modello e un separatore magnetico per la linea di miscelazione della farina?
Questi modelli sono progettati per fasi differenti della produzione.
| Caratteristica | Separatore uscita setaccio | Separatore linea di miscelazione |
|---|---|---|
| Applicazione principale | Dopo la setacciatura | Dopo la miscelazione |
| Ingresso | 340×230 mm | Ø200 mm |
| Uscita | Ø250 mm | Ø200 mm |
| Barre magnetiche | 4xØ25 mm | 3xØ25 mm |
| Materiale magnetico | Neodimio | Neodimio |
Il modello per l’uscita del setaccio è destinato alla separazione magnetica immediatamente dopo il processo di setacciatura.
Il modello per la linea di miscelazione è progettato per un’altra fase della lavorazione della farina.
È possibile utilizzare tutti e tre i separatori magnetici nello stesso mulino?
Sì, quando la configurazione dell’impianto e i requisiti di controllo della contaminazione metallica giustificano più punti di separazione magnetica.
| Modello di separatore | Punto di installazione tipico |
|---|---|
| 340×230 mm / Ø250 mm, 4xØ25 mm | Uscita setaccio / plansichter |
| Ø250 mm / Ø250 mm, 4xØ25 mm | Ingresso silo per farina |
| Ø200 mm / Ø200 mm, 3xØ25 mm | Linea di miscelazione della farina |
L’impiego di separatori magnetici in diverse fasi del processo può offrire ulteriori opportunità di cattura dei contaminanti ferromagnetici.
Qual è la temperatura massima di esercizio?
Per questo modello non è stata specificata una temperatura massima di esercizio verificata.
La temperatura ammissibile dipende dalla costruzione dei magneti, dalla temperatura del processo e dalle condizioni operative.
Non si deve presumere un limite di temperatura specifico senza conferma tecnica.
Il separatore richiede ispezioni periodiche?
Sì.
Le ispezioni periodiche dovrebbero comprendere:
-
Barre magnetiche
-
Corpo in acciaio inox
-
Meccanismo del cassetto
-
Collegamenti di ingresso e uscita
-
Particelle metalliche accumulate
-
Usura meccanica
-
Eventuali danni
-
Stato generale di pulizia
Gli intervalli di ispezione devono essere stabiliti in conformità alle procedure di manutenzione e sicurezza alimentare dell’impianto.
Quali sono i principali vantaggi di questo separatore magnetico per l’uscita del setaccio?
Questo modello combina:
-
Ingresso rettangolare 340×230 mm
-
Uscita circolare Ø250 mm
-
4 barre magnetiche al neodimio Ø25 mm
-
Corpo in acciaio inox AISI 304
-
Cassetto magnetico estraibile
-
Pulizia manuale
-
Funzionamento con magneti permanenti
-
Applicazione alle uscite dei setacci per farina e dei plansichter
Queste caratteristiche rendono il separatore una soluzione per la separazione magnetica nei punti di trasferimento compatibili della farina secca immediatamente dopo la setacciatura.
È possibile realizzare un separatore magnetico per l’uscita del setaccio su misura?
Sì.
Magneteksan può produrre separatori magnetici a cassetto al neodimio personalizzati in base alle esigenze dei mulini e delle linee di lavorazione di prodotti secchi.
Le opzioni di personalizzazione comprendono:
-
Dimensioni dell’ingresso
-
Dimensioni dell’uscita
-
Numero di barre magnetiche
-
Diametro delle barre
-
Grado dei magneti
-
Densità di flusso magnetico richiesta
-
Dimensioni del corpo
-
Geometria dei collegamenti
-
Progettazione del cassetto
-
Meccanismo di pulizia
-
Requisiti di temperatura operativa
La progettazione personalizzata deve considerare le caratteristiche effettive della farina, gli obiettivi di controllo della contaminazione metallica e le condizioni di installazione.
