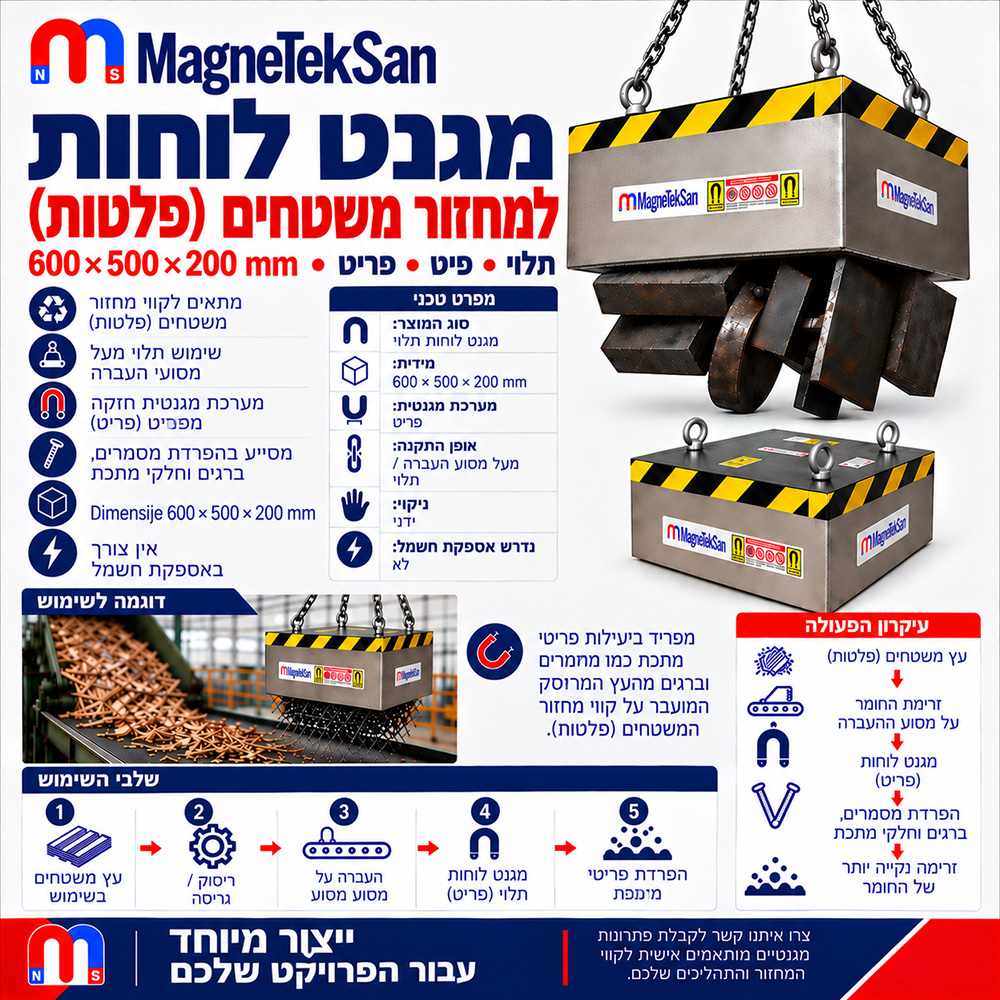

מגנט לוח תלוי מפריט 600x500x200 מ״מ – קו למחזור משטחי עץ

מגנט לוח תלוי מפריט 600x500x200 מ״מ מיועד לקווי גריסה של משטחי עץ ומחזור עץ, ומסייע בהפרדת מסמרים, ברגים, סיכות ומזהמי מתכת פרומגנטיים נוספים. מערכת הפריט המגנטית הקבועה, המותקנת מעל המסוע, מושכת חלקי ברזל ופלדה מתאימים בזמן שהעץ ממשיך לנוע לאורך הקו. הפעולה המגנטית אינה דורשת חשמל, והמתכות שהצטברו מוסרות ידנית במרווחים מתאימים.

מפרט טכני	ערך
סוג מוצר	מגנט לוח תלוי
יישום עיקרי	מחזור משטחי עץ / קו למחזור עץ
מידות	600x500x200 מ״מ
מערכת מגנטית	פריט קבוע
התקנה	תלויה מעל מסוע
ניקוי	ידני
חומר יעד	מתכות ברזליות / פרומגנטיות
דוגמאות למזהמים	מסמרים, ברגים, סיכות, חלקי ברזל / פלדה
נדרשת אנרגיה חשמלית	לא

מהו מגנט לוח למחזור משטחי עץ?

מגנט לוח למחזור משטחי עץ הוא מפריד מגנטי קבוע המיועד להתקנה תלויה מעל מסוע המעביר משטחי עץ גרוסים או מרוסקים.

משטחי עץ מכילים בדרך כלל מסמרים, ברגים, סיכות ורכיבי חיבור שונים העשויים מפלדה. לאחר גריסת המשטח, חלקי מתכת אלה יכולים להשתחרר מהעץ ולהיכנס לזרם החומר.

מגנט הלוח מסייע בהפרדת מזהמים פרומגנטיים מתאימים לפני שהעץ ממשיך לשלבי העיבוד הבאים.

היכן מתקינים את מגנט הלוח בקו למחזור משטחים?

אחד ממיקומי ההתקנה המתאימים ביותר הוא מעל המסוע הנמצא לאחר מגרסת או מרסקת המשטחים.

תהליך טיפוסי יכול להיראות כך:

משטחי עץ משומשים
↓
מגרסה / מרסקת
↓
עץ גרוס + חלקי מתכת שהשתחררו
↓
מסוע
↓
מגנט לוח תלוי מפריט 600x500x200 מ״מ
↓
הפרדת מתכות פרומגנטיות
↓
עץ מעובד → שלב התהליך הבא

תצורה זו מאפשרת להפריד את החלקים הפרומגנטיים לאחר שהם משתחררים באופן מכני ממבנה משטח העץ.

מדוע מתקינים את המגנט בדרך כלל לאחר המגרסה?

מסמרים ורכיבי חיבור אחרים במשטח עץ שלם עשויים עדיין להיות מקובעים היטב בתוך העץ.

מגנט לוח תלוי אינו מיועד לשלוף באופן מכני מסמרים המקובעים בחוזקה בתוך משטח עץ שלם.

לאחר גריסה או ריסוק של המשטח, מסמרים, ברגים, סיכות וחלקי פלדה אחרים יכולים להשתחרר מהעץ ביתר קלות.

כאשר חלקי המתכת נמצאים באופן חופשי בזרם החומר, ניתן לחשוף אותם בצורה יעילה יותר לשדה המגנטי.

לכן, התקנה מעל המסוע לאחר המגרסה מתאימה בדרך כלל יותר ליישום זה.

אילו מזהמי מתכת יכול מגנט הלוח ללכוד?

מזהמים פרומגנטיים מתאימים יכולים לכלול:

• מסמרים
• ברגים
• סיכות מתכת
• אומים
• שייבות
• חוטי ברזל
• מחברי פלדה קטנים
• שברי ברזל
• שברי פלדה

ביצועי ההפרדה בפועל תלויים בתכונות המגנטיות, בגודל, בצורה ובמסה של חלק המתכת וכן במרחק שלו מהמשטח המגנטי.

האם המגנט מושך גם עץ?

לא.

עץ אינו חומר פרומגנטי.

מגנט הלוח מיועד למשוך מזהמים מתאימים מברזל ופלדה, בעוד ששבבי העץ וחומר המשטחים הגרוס ממשיכים לנוע על המסוע.

מסיבה זו, הפרדה מגנטית מתאימה במיוחד כאשר מזהמים פרומגנטיים מעורבבים בחומר לא מגנטי כגון עץ.

באיזה סוג מערכת מגנטית משתמשים?

דגם זה משתמש במערכת מגנטית קבועה מפריט.

מגנטים קבועים מפריט יוצרים שדה מגנטי רציף ללא צורך באספקת חשמל.

לכן המפריד המגנטי אינו דורש:

• חשמל ליצירת השדה המגנטי
• ספק כוח נפרד למגנט
• הזנת סליל אלקטרומגנטי
• בקרה חשמלית רציפה לשמירת השדה המגנטי

האם מגנט הלוח דורש חשמל?

לא.

המוצר פועל באמצעות מגנטים קבועים מפריט ואינו דורש אנרגיה חשמלית לצורך יצירת השדה המגנטי.

הפסקת חשמל בקו הייצור אינה מבטלת את השדה המגנטי הקבוע.

מדוע מגנט הלוח תלוי מעל המסוע?

ההתקנה התלויה ממקמת את המשטח המגנטי הפעיל מעל זרם החומר הנע.

כאשר העץ הגרוס עובר מתחת למגנט, חלקים פרומגנטיים מתאימים הנכנסים לטווח האפקטיבי של השדה המגנטי נמשכים אל המשטח התחתון של הלוח המגנטי.

כך ניתן להפריד את המתכות ללא צורך במגע ישיר בין המגנט למסוע.

האם המגנט נוגע במסוע?

בהתקנה תלויה רגילה, לא.

מגנט הלוח מותקן במרחק מסוים מעל זרם החומר ואינו מונח ישירות על המסוע.

יש לקבוע את גובה ההתקנה המתאים בהתאם למבנה המסוע, לעובי שכבת החומר ולביצועי ההפרדה הנדרשים.

מדוע מרחק ההתקנה חשוב?

כוח המשיכה המגנטי פוחת ככל שהמרחק בין המגנט לבין המזהם הפרומגנטי גדל.

לכן יש להעריך את גובה ההתקנה בהתאם ל:

• עובי שכבת החומר
• מבנה המסוע
• גודל חלקי המתכת שיש להפריד
• מאפייני זרימת החומר
• גאומטריית ההתקנה

אין להניח שקיים מרחק לכידה אחיד המתאים לכל התקנה.

האם רוחב המסוע חשוב?

כן.

יש להתאים את מידות ומיקום הלוח המגנטי לרוחב המסוע ולאזור בפועל שבו עובר החומר.

לכן יש לבחון את שטח העבודה של דגם זה, 600×500 מ״מ, ביחס לרוחב המסוע בפועל ולאזור הפעיל של זרימת החומר.

מה משמעות המידות 600x500x200 מ״מ?

אלו המידות הכוללות של המוצר:

אורך: 600 מ״מ
רוחב: 500 מ״מ
גובה: 200 מ״מ

לפני ההתקנה יש לוודא שקיים מרווח מתאים מעל המסוע.

כיצד פועל מגנט הלוח?

עקרון הפעולה פשוט:

1. חומר ממשטחי העץ הגרוסים נע על המסוע.
2. החומר נכנס לשדה המגנטי שמתחת ללוח התלוי.
3. חלקים פרומגנטיים מתאימים מגיבים לשדה המגנטי.
4. מסמרים, ברגים וחלקי פלדה דומים נמשכים אל המשטח המגנטי.
5. העץ הלא מגנטי ממשיך לנוע על המסוע.
6. חלקי המתכת שנלכדו מוסרים מעת לעת מהמשטח המגנטי.

כיצד מנקים את המגנט?

דגם זה מיועד לניקוי ידני.

במהלך העבודה, מסמרים, ברגים וחלקים פרומגנטיים אחרים שנלכדו מצטברים על המשטח המגנטי הפעיל.

במרווחי זמן מתאימים יש לעצור ולאבטח את הקו לפני הסרה ידנית של המתכות שהצטברו.

מכיוון שהחומר שנאסף עשוי לכלול מסמרים, ברגים ושברי מתכת חדים, יש להשתמש בציוד מגן אישי מתאים במהלך הניקוי.

האם זהו מפריד מגנטי בעל ניקוי עצמי?

לא.

מוצר זה הוא מגנט לוח תלוי בעל ניקוי ידני.

אם כמות המזהמים הפרומגנטיים גבוהה מאוד או שניקוי ידני תכוף אינו מעשי, ייתכן שמפריד מגנטי בעל ניקוי עצמי או מערכת לפינוי רציף של המתכות יהיו מתאימים יותר.

באיזו תדירות יש לנקות את המשטח המגנטי?

אין מרווח ניקוי אחיד המתאים לכל היישומים.

תדירות הניקוי תלויה בגורמים כגון:

• כמות המזהמים הפרומגנטיים
• קצב זרימת החומר
• שעות העבודה
• מהירות המסוע
• תנאי התהליך
• גודל חלקי המתכת שנלכדו

יש לבדוק את המשטח המגנטי באופן קבוע ולנקות אותו לפני שהצטברות יתר של מתכת מפחיתה את יעילות ההפרדה.

מדוע חשוב למנוע הצטברות גדולה של מתכת?

כמות גדולה של מתכת על המשטח המגנטי יכולה להגדיל את המרחק האפקטיבי בין המגנט לבין מזהמי מתכת חדשים.

המתכות שכבר נלכדו יכולות גם לכסות חלק מהמשטח המגנטי הפעיל.

לכן יש לקבוע את מרווחי הניקוי בהתאם לעומס המתכת בפועל בקו המחזור.

האם המגנט יכול ללכוד חלקי מתכת גדולים?

בתנאים מתאימים הדבר עשוי להיות אפשרי, אך הביצועים תלויים במספר גורמים:

• גודל חלק המתכת
• משקל
• צורה
• תכונות פרומגנטיות
• כיוון החלק
• מרחק מהמגנט
• מהירות המסוע
• עובי שכבת החומר

אין לציין משקל מקסימלי מובטח לחלק מתכת שניתן ללכוד ללא בדיקה בתנאי העבודה בפועל.

האם מגנט הלוח יכול להפריד אלומיניום?

לא באמצעות משיכה מגנטית רגילה.

אלומיניום אינו פרומגנטי ולכן אינו חומר יעד של מגנט לוח זה המבוסס על פריט.

המוצר מיועד בעיקר להפרדת מזהמים מתאימים העשויים מברזל ופלדה.

האם ניתן להפריד נחושת או פליז?

בתנאים רגילים, לא.

נחושת ופליז אינם חומרים פרומגנטיים. כאשר נדרשת הפרדה של מתכות אלה, יש להשתמש בטכנולוגיות אחרות להפרדת מתכות.

האם ניתן להפריד נירוסטה?

הדבר תלוי בסוג הנירוסטה ובמצבה המטלורגי.

סוגים מסוימים של נירוסטה יכולים להציג תכונות מגנטיות משמעותיות, בעוד שאחרים, ובמיוחד סוגים אוסטניטיים מסוימים, עשויים להגיב באופן חלש מאוד לשדה מגנטי.

לכן אין להניח שכל חלקי הנירוסטה יילכדו. אם הפרדת נירוסטה חשובה לתהליך, מומלץ לבדוק את החומר בפועל.

האם ניתן להשתמש במגנט גם מחוץ למחזור משטחים?

כן, אם תנאי התהליך מתאימים.

מגנטים לוחיים תלויים מפריט יכולים להתאים גם ליישומים כגון:

• מחזור עץ
• גריסת עץ
• עיבוד שבבי עץ
• הובלת נסורת
• הובלת חלקי עץ
• תהליכים דומים עם חומרים יבשים בתפזורת

עם זאת, היישום העיקרי של מוצר זה הוא מחזור משטחי עץ.

מדוע חשוב להסיר מסמרים בתהליך מחזור משטחים?

חלקי מתכת פרומגנטיים הנשארים בעץ הממוחזר עלולים להגיע לציוד הנמצא בשלבים הבאים של התהליך.

בהתאם לקו, ציוד זה יכול לכלול:

• מגרסות משניות
• טחנות
• מכונות גריסה
• מערכות ניפוי
• מסועים
• מכונות עיבוד נוספות

הסרת מזהמים פרומגנטיים מתאימים מסייעת להפחית את כמות המתכת הלא רצויה המגיעה לשלבים הבאים ויכולה לסייע בהגנה על הציוד.

האם ניתן להתקין את מגנט הלוח לפני מגרסת המשטחים?

המגנט יכול למשוך עצמים פרומגנטיים חופשיים כאשר הם נמצאים קרוב מספיק לשדה המגנטי האפקטיבי.

המצב שונה עבור מסמרים ורכיבי חיבור שעדיין מקובעים באופן מכני בתוך משטח עץ שלם.

מגנט הלוח אינו מיועד לשלוף באופן מכני מסמרים כאלה מתוך משטח שלם.

לכן המסוע שלאחר מגרסת המשטחים הוא בדרך כלל נקודת ההתקנה העיקרית והמתאימה יותר.

האם מהירות המסוע משפיעה על ביצועי ההפרדה?

כן.

משך הזמן שבו מזהם מתכתי נמצא באזור האפקטיבי של השדה המגנטי יכול להשפיע על ביצועי ההפרדה.

לכן יש להעריך את מהירות המסוע יחד עם:

• גובה התקנת המגנט
• עובי שכבת החומר
• גודל מזהם המתכת
• מסת המזהם
• פיזור החומר על המסוע

ביישומים תובעניים יש לבחון את תנאי התהליך בפועל ולא לבחור את המגנט על סמך מידותיו בלבד.

האם עובי שכבת העץ על המסוע חשוב?

כן.

חלק מתכת העובר קרוב יותר ללוח המגנטי נחשף בדרך כלל לשדה מגנטי חזק יותר מחלק הנמצא עמוק בתוך שכבת עץ עבה.

לכן יש להביא בחשבון את עובי החומר ואת פיזורו בעת קביעת גובה ההתקנה ותצורת המפריד המגנטי.

מהם היתרונות העיקריים של מגנט לוח תלוי מפריט?

המאפיינים העיקריים כוללים:

• אין צורך בחשמל לצורך הפעולה המגנטית
• שדה מגנטי קבוע
• אין צורך בסליל אלקטרומגנטי
• התקנה תלויה מעל מסוע
• אין צורך במגע ישיר עם המסוע
• הפרדת מזהמים פרומגנטיים מתאימים
• שיטת ניקוי ידנית פשוטה
• התאמה לקווי מחזור משטחים ועץ

איזו תחזוקה נדרשת?

במהלך בדיקות תקופתיות יש לבדוק:

• את המשטח המגנטי הפעיל
• נקודות התלייה
• רכיבי החיבור והקיבוע
• גוף המוצר
• הצטברות מתכות פרומגנטיות
• המצב המכני של ההתקנה

יש למנוע הצטברות יתר של מתכות על המשטח המגנטי הפעיל.

אילו אמצעי בטיחות יש לנקוט?

השדה המגנטי הקבוע יכול למשוך בעוצמה כלים וחפצים פרומגנטיים מתאימים.

במהלך ההתקנה, הבדיקה והניקוי יש להימנע מלכידת ידיים או אצבעות בין המשטח המגנטי לבין חפצים גדולים מברזל או פלדה.

כמו כן יש לפעול בהתאם לנהלי הבטיחות באתר בנוגע לאנשים המשתמשים במכשירים רפואיים העלולים להיות מושפעים משדות מגנטיים חזקים.

האם ניתן לייצר מגנטים לוחיים תלויים בהתאמה אישית?

כן.

ניתן לייצר מגנטים לוחיים תלויים במידות שונות בהתאם לדרישות היישום.

בתכנון ניתן להביא בחשבון:

• רוחב המסוע
• עובי זרם החומר
• מרחק ההתקנה
• כמות המזהמים הפרומגנטיים הצפויה
• שטח ההתקנה הזמין
• גאומטריית הקו
• תנאי התהליך

יש לבחור את התצורה הסופית של המפריד המגנטי בהתאם לקו המחזור בפועל ולסוג מזהמי המתכת שיש להפריד.
