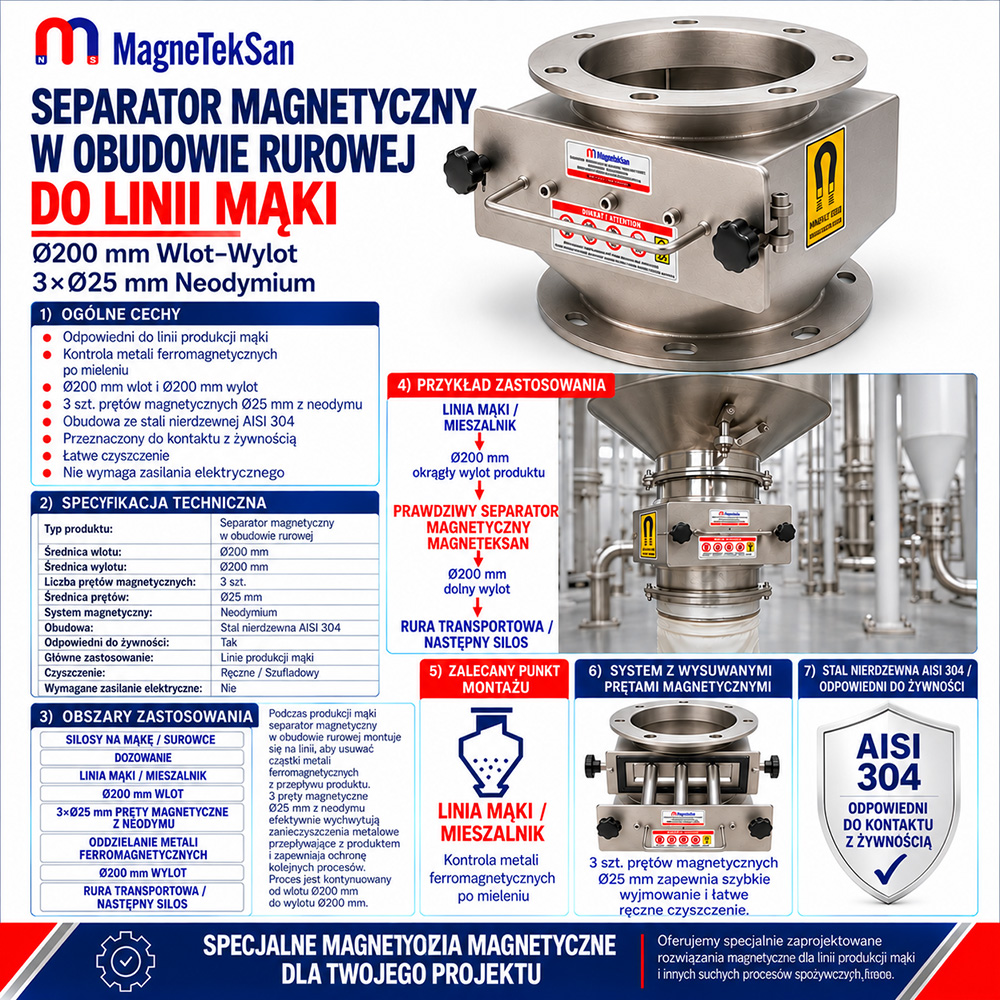

Ø200 mm Neodymowy Separator Magnetyczny Szufladowy – Do Linii Mieszania Mąki

Separator magnetyczny mąki Ø200 mm z neodymowymi prętami i wysuwaną szufladą jest przeznaczony do wychwytywania ferromagnetycznych zanieczyszczeń metalicznych w instalacjach przetwarzania mąki, szczególnie po procesie mieszania. Urządzenie wyposażono w 3 neodymowe pręty magnetyczne Ø25 mm, wlot i wylot Ø200 mm oraz obudowę ze stali nierdzewnej AISI 304, przeznaczoną do zastosowań spożywczych. Wysuwana szuflada ułatwia ręczne czyszczenie i kontrolę, a magnesy trwałe pracują bez zasilania elektrycznego.

Parametr Techniczny	Wartość
Typ produktu	Neodymowy separator magnetyczny szufladowy
Główne zastosowanie	Linia mieszania mąki
Miejsce montażu	Za mieszalnikiem / Na wylocie mieszalnika
Średnica wlotu	Ø200 mm
Średnica wylotu	Ø200 mm
Liczba prętów magnetycznych	3
Średnica prętów magnetycznych	Ø25 mm
Materiał magnetyczny	Neodym
Materiał obudowy	Stal nierdzewna AISI 304
Kontakt z żywnością	Przeznaczony do zastosowań spożywczych
Odpowiedni produkt	Sucha, sypka mąka
Metoda czyszczenia	Ręczna / Wysuwana szuflada
Zasilanie elektryczne	Nie jest wymagane
Wychwytywane zanieczyszczenia	Żelazo i ferromagnetyczne cząstki metalu

Czym jest separator magnetyczny mąki?

Separator magnetyczny mąki to urządzenie przemysłowe przeznaczone do wychwytywania ferromagnetycznych cząstek metalu, które mogą przedostać się do mąki podczas mieszania, transportu lub dalszego przetwarzania.

Najważniejsze cechy tego modelu:

• Wlot i wylot Ø200 mm

• 3 neodymowe pręty magnetyczne

• Średnica prętów Ø25 mm

• Obudowa ze stali nierdzewnej AISI 304

• Wysuwana szuflada magnetyczna

• Ręczne czyszczenie

• Praca bez zasilania elektrycznego

Głównym zadaniem urządzenia jest utworzenie dodatkowego punktu separacji magnetycznej po procesie mieszania mąki.

Na czym polega proces mieszania mąki?

Mieszanie mąki to proces technologiczny polegający na łączeniu różnych rodzajów mąki lub składników przewidzianych w recepturze w określonych proporcjach.

W zależności od konfiguracji zakładu wykorzystywane są dozowniki, mieszalniki przemysłowe, zbiorniki magazynowe oraz systemy transportowe.

Separator magnetyczny pomaga wychwytywać zanieczyszczenia ferromagnetyczne po zakończeniu tego etapu.

Dlaczego separacja magnetyczna jest ważna w liniach mieszania mąki?

Podczas produkcji mąka przepływa przez różne urządzenia:

• Systemy dozowania

• Mieszalniki przemysłowe

• Przenośniki ślimakowe

• Elewatory

• Zawory

• Rurociągi transportowe

• Leje wyładowcze

Zużycie części, prace konserwacyjne lub uszkodzenia mechaniczne mogą spowodować przedostanie się cząstek żelaza albo stali węglowej do produktu.

Montaż separatora magnetycznego za mieszalnikiem tworzy dodatkowy punkt kontroli zanieczyszczeń przed kolejnymi etapami produkcji.

Gdzie należy zamontować separator magnetyczny?

Podstawowym miejscem montażu tego modelu jest odcinek instalacji za mieszalnikiem mąki.

Przykładowy schemat procesu:

Silosy mąki i surowców ↓ System dozowania ↓ Mieszalnik mąki ↓ Separator magnetyczny szufladowy Ø200 mm ↓ Silos gotowej mieszanki lub kolejny etap transportu

Dokładne miejsce montażu należy dobrać do konstrukcji instalacji oraz warunków przepływu produktu.

Jak działa separator magnetyczny do mąki?

Wymieszana mąka wpływa do obudowy separatora przez otwór Ø200 mm.

Następnie przepływa wokół trzech neodymowych prętów magnetycznych o średnicy Ø25 mm.

Cząstki metalu wykazujące wystarczające właściwości ferromagnetyczne mogą zostać przyciągnięte do powierzchni prętów i na nich zatrzymane.

Mąka przepływa dalej i opuszcza urządzenie przez wylot Ø200 mm.

Czy separator można zamontować bezpośrednio na wylocie mieszalnika?

Tak, pod warunkiem że konstrukcja wylotu, geometria połączeń i właściwości przepływu produktu są odpowiednie.

Przykład:

Mieszalnik mąki → Separator magnetyczny Ø200 mm → Linia transportu gotowej mieszanki

Jest to jedno z podstawowych zastosowań tego produktu.

Czy separator należy instalować przed mieszaniem czy po mieszaniu?

Ten model jest przeznaczony przede wszystkim do instalacji po procesie mieszania.

Umieszczenie separatora za mieszalnikiem pozwala kontrolować zanieczyszczenia ferromagnetyczne po kontakcie mąki z elementami urządzenia mieszającego.

W zależności od systemu kontroli ciał obcych dodatkowe separatory magnetyczne mogą być stosowane również przed mieszaniem.

Dlaczego średnica wlotu i wylotu wynosi Ø200 mm?

Model ma następujące wymiary przyłączy:

Średnica wlotu: Ø200 mm

Średnica wylotu: Ø200 mm

Wymiary te umożliwiają rozważenie integracji z odpowiednimi liniami transportu suchych produktów wyposażonymi w przyłącza Ø200 mm.

Sama średnica przyłączy nie określa jednak wydajności urządzenia.

Ile prętów magnetycznych znajduje się w separatorze?

Urządzenie zawiera 3 neodymowe pręty magnetyczne.

Każdy pręt ma średnicę Ø25 mm.

Pręty znajdują się w wysuwanej szufladzie i stanowią główne powierzchnie wychwytujące cząstki ferromagnetyczne.

Jaką funkcję pełnią pręty magnetyczne Ø25 mm?

Pręty wytwarzają stałe pole magnetyczne, które może przyciągać odpowiednie cząstki ferromagnetyczne przepływające wystarczająco blisko ich powierzchni.

Pozwalają zatrzymywać zanieczyszczenia metaliczne podczas przepływu mąki przez obudowę.

Rzeczywista skuteczność separacji zależy od właściwości cząstek, rozkładu pola magnetycznego i warunków procesu.

Dlaczego zastosowano magnesy neodymowe?

Magnesy neodymowe są wysokoenergetycznymi magnesami trwałymi, szeroko stosowanymi w przemysłowych urządzeniach do separacji magnetycznej.

Umożliwiają uzyskanie silnego pola magnetycznego w kompaktowej konstrukcji i nie wymagają energii elektrycznej do utrzymywania namagnesowania.

Dla tego modelu nie podano jednak potwierdzonej liczbowej wartości indukcji magnetycznej w gaussach.

Jaka jest siła magnetyczna urządzenia w gaussach?

Dla tego modelu nie określono zweryfikowanej wartości indukcji magnetycznej w gaussach.

Dlatego bez pomiaru lub potwierdzenia technicznego nie należy przedstawiać go jako separatora o wartości 10000 lub 12000 Gauss.

Parametry magnetyczne powinny zostać zweryfikowane zgodnie z wymaganiami konkretnego zastosowania.

Jaką klasę magnesów neodymowych zastosowano?

Wiadomo, że urządzenie wykorzystuje neodymowe pręty magnetyczne.

Nie potwierdzono jednak konkretnej klasy magnesów, takiej jak N35, N42 lub N45.

Nie należy więc zakładać określonej klasy bez dodatkowych danych technicznych.

Jakie zanieczyszczenia metaliczne może wychwytywać separator?

System jest przeznaczony do zatrzymywania odpowiednich zanieczyszczeń ferromagnetycznych, takich jak:

• Cząstki żelaza

• Fragmenty stali węglowej

• Ferromagnetyczne wióry stalowe

• Magnetyczne cząstki pochodzące ze zużycia urządzeń

• Inne odpowiednie zanieczyszczenia ferromagnetyczne

Skuteczność wychwytywania zależy od wielkości, kształtu, składu cząstek, odległości od prętów oraz warunków przepływu.

Czy separator wychwytuje bardzo drobne cząstki żelaza?

Drobne cząstki żelaza mogą być przyciągane przez neodymowe pręty magnetyczne, jeżeli ich właściwości magnetyczne i warunki pracy na to pozwalają.

Nie podano jednak zweryfikowanej minimalnej wielkości wychwytywanych cząstek.

Zagwarantowanie usunięcia wszystkich cząstek poniżej określonego rozmiaru w mikrometrach wymaga odpowiednich testów.

Czy urządzenie wychwytuje cząstki stali nierdzewnej?

Zależy to od gatunku stali nierdzewnej i jej stanu metalurgicznego.

Niektóre gatunki stali nierdzewnej mają właściwości magnetyczne, natomiast określone stale austenityczne reagują na pole magnetyczne bardzo słabo.

Nie można więc zagwarantować wychwytywania wszystkich cząstek stali nierdzewnej.

Zaleca się przeprowadzenie testu z rzeczywistym materiałem zanieczyszczającym.

Czy separator usuwa aluminium, miedź i mosiądz?

Nie za pomocą typowego przyciągania ferromagnetycznego.

Aluminium, miedź i mosiądz nie są materiałami ferromagnetycznymi.

Z tego względu separator nie może być traktowany jako uniwersalne urządzenie do usuwania wszystkich rodzajów metali.

Czy separator usuwa kamienie, tworzywa sztuczne i inne ciała obce?

Nie.

Kamienie, tworzywa sztuczne, drewno i inne materiały niemagnetyczne nie są zatrzymywane przez przyciąganie magnetyczne.

Do ich usuwania mogą być potrzebne sita mechaniczne, detektory metali lub inne urządzenia separacyjne.

Czy ten produkt jest sitem do mąki?

Nie.

Separator magnetyczny szufladowy i sito mechaniczne działają na różnych zasadach.

W zależności od wymagań procesu oba urządzenia mogą być stosowane w tej samej instalacji.

Czy separator magnetyczny może zastąpić detektor metali?

Nie.

Separator magnetyczny fizycznie zatrzymuje odpowiednie cząstki ferromagnetyczne na powierzchniach magnetycznych.

Detektor metali wykrywa zanieczyszczenia metaliczne elektronicznie w granicach zweryfikowanej czułości.

Obie technologie mogą się uzupełniać w systemie kontroli ciał obcych.

Dlaczego obudowa została wykonana ze stali nierdzewnej AISI 304?

Obudowę wykonano ze stali nierdzewnej AISI 304.

Materiał ten jest powszechnie stosowany w urządzeniach przemysłu spożywczego.

Do jego ważnych właściwości należą:

• Odporność na korozję w odpowiednich warunkach

• Możliwość skutecznego czyszczenia powierzchni

• Przydatność do wielu zastosowań spożywczych

• Wytrzymałość mechaniczna

• Możliwość stosowania w konstrukcjach higienicznych

Zgodność z konkretnymi środkami chemicznymi do czyszczenia należy ocenić oddzielnie.

Czy separator nadaje się do kontaktu z żywnością?

Tak.

Produkt jest przeznaczony do zastosowań spożywczych i posiada obudowę ze stali nierdzewnej AISI 304.

Został zaprojektowany do odpowiednich procesów z udziałem suchej, sypkiej mąki.

Wymagane deklaracje zgodności, dokumentację materiałową i zatwierdzenia obowiązujące w danym zakładzie należy jednak zweryfikować oddzielnie.

Jakie są zalety wysuwanej szuflady magnetycznej?

Trzy pręty magnetyczne są zamontowane w wysuwanym zespole.

Taka konstrukcja umożliwia kontrolę i ręczne czyszczenie powierzchni magnetycznych bez konieczności demontażu całej obudowy.

Podczas montażu należy zapewnić odpowiednią przestrzeń do bezpiecznego wysuwania szuflady.

Jak czyścić pręty magnetyczne?

Typowa procedura ręcznego czyszczenia obejmuje:

1. Zatrzymanie przepływu mąki.

2. Bezpieczne wyłączenie powiązanych urządzeń i zabezpieczenie ich przed przypadkowym uruchomieniem.

3. Otwarcie i wysunięcie szuflady magnetycznej.

4. Ostrożne usunięcie nagromadzonych cząstek ferromagnetycznych.

5. Kontrolę prętów i obudowy pod kątem zużycia lub uszkodzeń.

6. Ponowne wsunięcie i prawidłowe zamocowanie szuflady.

7. Uruchomienie instalacji zgodnie z zatwierdzonymi procedurami zakładowymi.

Należy przestrzegać zasad higieny, bezpieczeństwa żywności i bezpieczeństwa pracy.

Jak często należy czyścić separator magnetyczny?

Nie istnieje jeden uniwersalny odstęp między czyszczeniami odpowiedni dla wszystkich linii mieszania mąki.

Częstotliwość zależy od:

• Wielkości produkcji

• Poziomu zanieczyszczeń metalicznych

• Dziennego czasu pracy

• Ilości nagromadzonych cząstek

• Właściwości produktu

• Procedur konserwacji i kontroli jakości

Częstsze kontrole w początkowym okresie eksploatacji pomagają ustalić odpowiedni harmonogram czyszczenia.

Co się stanie, gdy pręty magnetyczne pokryją się metalowymi cząstkami?

Nadmierne nagromadzenie cząstek ferromagnetycznych może zmniejszyć powierzchnię magnetyczną dostępną do zatrzymywania kolejnych zanieczyszczeń.

Może również wpływać na przepływ produktu.

Regularne kontrole i czyszczenie pomagają utrzymać przewidziane warunki pracy urządzenia.

Czy separator wymaga energii elektrycznej?

Nie.

Urządzenie wykorzystuje trwałe magnesy neodymowe.

Do wytworzenia pola magnetycznego nie są potrzebne zasilanie elektryczne, cewki elektromagnetyczne ani zasilacz prądu stałego.

Czy separator wpływa na przepływ mąki?

Pręty magnetyczne zajmują część wewnętrznego przekroju przepływu.

Mogą więc wpływać na przemieszczanie się mąki przez obudowę.

Rzeczywiste warunki przepływu zależą między innymi od:

• Gęstości nasypowej mąki

• Sypkości produktu

• Wilgotności

• Prędkości podawania

• Geometrii instalacji

Bez oceny rzeczywistych warunków pracy nie można zagwarantować niezakłóconego przepływu ani określonej wydajności.

Jaka jest wydajność separatora w kg/h lub t/h?

Dla tego modelu nie podano zweryfikowanej wydajności.

Nie można jej określić wyłącznie na podstawie średnic wlotu i wylotu Ø200 mm.

Należy uwzględnić rzeczywiste właściwości mąki, warunki przepływu i dostępny przekrój przelotowy.

Czy urządzenie można stosować w pneumatycznych liniach transportowych?

Nie potwierdzono przydatności tego modelu do pneumatycznego transportu pod ciśnieniem.

Brak zweryfikowanych danych dotyczących maksymalnego ciśnienia roboczego i odporności obudowy na ciśnienie.

Przed zastosowaniem w instalacji pneumatycznej pod ciśnieniem wymagana jest oddzielna ocena techniczna.

Podstawowe zastosowanie obejmuje odpowiednie punkty transportu suchej, sypkiej mąki.

Czy separator można zamontować przed silosem gotowej mieszanki mąki?

Tak, jeżeli wymieszana mąka jest transportowana do silosu gotowego produktu, a warunki montażowe są odpowiednie.

Przykład:

Mieszanie mąki → Separator magnetyczny → Silos gotowej mieszanki

Podstawowym zadaniem pozostaje kontrola zanieczyszczeń ferromagnetycznych po procesie mieszania.

Czy separator może pracować przed pakowaniem mąki?

Można rozważyć jego zastosowanie w odpowiednim punkcie transportu produktu przed pakowaniem.

Ten model jest jednak przeznaczony przede wszystkim do linii mieszania mąki, a nie specjalnie do maszyn pakujących.

Miejsce montażu należy dobrać do konkretnego procesu technologicznego.

Czym ten model różni się od separatora Ø250 mm do wlotu silosu mąki?

Oba modele są przeznaczone do różnych punktów procesu.

W zależności od wymagań instalacji oba produkty mogą być stosowane na różnych etapach produkcji.

Czym ten model różni się od separatora magnetycznego do wylotu odsiewacza?

Model przeznaczony do wylotu odsiewacza ma prostokątny wlot 340×230 mm, okrągły wylot Ø250 mm oraz 4 neodymowe pręty magnetyczne Ø25 mm.

Model do linii mieszania mąki ma natomiast okrągły wlot i wylot Ø200 mm oraz 3 neodymowe pręty magnetyczne Ø25 mm.

Urządzenia różnią się więc geometrią przyłączy i przewidzianym miejscem montażu.

Czy wszystkie trzy separatory mogą pracować w jednym młynie?

Tak, jeśli konfiguracja zakładu i wymagania dotyczące kontroli zanieczyszczeń uzasadniają zastosowanie kilku punktów separacji magnetycznej.

Stosowanie separatorów na różnych etapach produkcji może zwiększyć możliwości kontroli zanieczyszczeń ferromagnetycznych.

Jaka jest maksymalna temperatura pracy?

Dla tego modelu nie podano zweryfikowanej maksymalnej temperatury pracy.

Dopuszczalną temperaturę należy potwierdzić na podstawie konstrukcji magnesów, temperatury procesu i warunków eksploatacji.

Bez potwierdzenia technicznego nie należy przyjmować konkretnego limitu temperatury.

Czy separator wymaga regularnych przeglądów technicznych?

Tak.

Podczas okresowych kontroli należy sprawdzać przede wszystkim:

• Pręty magnetyczne

• Obudowę

• Mechanizm szuflady

• Połączenia

• Nagromadzone cząstki metalu

• Zużycie mechaniczne

• Ewentualne uszkodzenia

• Stan czystości

Częstotliwość kontroli należy ustalić zgodnie z procedurami konserwacji i bezpieczeństwa żywności obowiązującymi w zakładzie.

Czy można wyprodukować separator magnetyczny na zamówienie do linii mieszania mąki?

Tak.

Neodymowe separatory magnetyczne szufladowe mogą być projektowane zgodnie ze szczegółowymi wymaganiami linii mieszania mąki i transportu suchych produktów.

Możliwe parametry dostosowania:

• Średnica wlotu

• Średnica wylotu

• Liczba prętów magnetycznych

• Średnica prętów

• Klasa magnesów

• Wymagana indukcja magnetyczna

• Wymiary obudowy

• Geometria przyłączy

• Konstrukcja szuflady

• Mechanizm czyszczenia

• Wymagania dotyczące temperatury pracy

Projekt powinien uwzględniać rzeczywiste właściwości produktu, cele kontroli zanieczyszczeń metalicznych oraz warunki montażu.
