Ø50×30 מ"מ אלקטרומגנט 24V DC – אוטומציה לסימון בלייזר

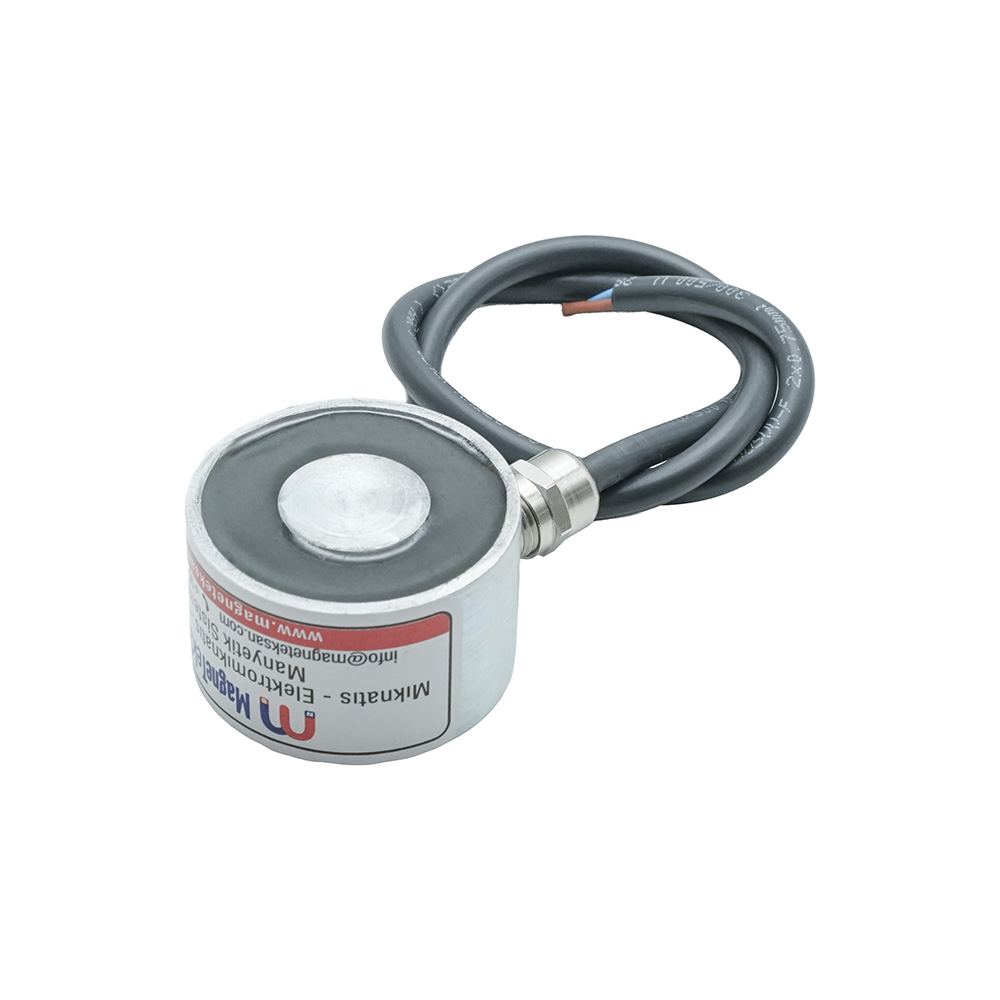

אלקטרומגנט Ø50×30 מ"מ במתח 24V DC מיועד לאחיזה, למיקום ולהעברה מבוקרים של לוחיות זיהוי קטנות מפלדה פרומגנטית ושל רכיבי פלדה קטנים במערכות אוטומטיות לסימון בלייזר. המבנה העגול והקומפקטי וההברגה הפנימית M6 מאפשרים שילוב במנגנוני Pick and Place מתאימים, במפעילים ליניאריים ובמתקני התקנה ייעודיים למכונות. עם מחזור עבודה של 50% במתח 24V DC, האלקטרומגנט מספק אחיזה ושחרור מגנטיים בשליטה חשמלית במהלך מחזורי ייצור לסירוגין.

מפרט טכני	תיאור
סוג המוצר	אלקטרומגנט עגול וקומפקטי
קוטר האלקטרומגנט	Ø50 מ"מ
גובה הגוף	30 מ"מ
מידות כוללות	Ø50×30 מ"מ
מתח הפעלה	24V DC
מחזור עבודה	50% במתח 24V DC
חיבור התקנה	הברגה פנימית M6
שיטת בקרה	הפעלה וכיבוי חשמליים ON/OFF
עקרון פעולה	משיכה אלקטרומגנטית
יישום עיקרי	אוטומציה לסימון בלייזר
חלקים מתאימים	לוחיות פרומגנטיות וחלקי פלדה קטנים
שילוב באוטומציה	מערכות Pick and Place
פונקציית אחיזה	אחיזה מגנטית בשליטה חשמלית
שיטת שחרור	ניתוק אספקת החשמל
אופן פעולה מומלץ	פעולה לסירוגין
תפקיד עיקרי	אחיזה והעברה של חלקים פרומגנטיים

1. אלקטרומגנט Ø50×30 מ"מ לאוטומציה של סימון בלייזר

אלקטרומגנט Ø50×30 מ"מ במתח עבודה 24V DC מיועד לטיפול מבוקר ברכיבים פרומגנטיים קטנים במערכות תעשייתיות לסימון ולקידוד בלייזר.

המבנה הגלילי והקומפקטי שלו מאפשר שילוב במנגנונים אוטומטיים להזנה, למיקום ולהעברת חלקים, במיוחד ביישומים שבהם שטח ההתקנה מוגבל.

ניתן להשתמש באלקטרומגנט לאיסוף לוחיות זיהוי מתאימות מפלדה, להעברתן אל מתקן הסימון ולשחרורן במיקום שנקבע מראש.

2. מדוע משתמשים באלקטרומגנטים בקווי סימון בלייזר?

סימון תעשייתי בלייזר מחייב הזנה מדויקת של החלקים לעמדת העבודה. ניתן לאסוף רכיבים ממערכת הזנה, להעבירם למתקן אחיזה ולמקם אותם לפני ביצוע הסימון.

אלקטרומגנטים מספקים שיטת אחיזה הנשלטת חשמלית עבור חלקים פרומגנטיים מתאימים.

שילוב אלקטרומגנט במערכת העברה מכנית מאפשר לבצע באופן אוטומטי פעולות חוזרות של הזנה, איסוף והעברת רכיבים.

3. קוטר קומפקטי Ø50 מ"מ וגובה גוף 30 מ"מ

האלקטרומגנט בעל קוטר חיצוני של Ø50 מ"מ וגובה גוף של 30 מ"מ.

מידות אלה מאפשרות לשקול את השימוש בו במכלולים מכניים קומפקטיים, במנגנוני העברה בעלי מהלך קצר ובעמדות ייצור אוטומטיות עם שטח התקנה מוגבל.

לפני ההתקנה יש לוודא שחיבור ההתקנה והמרווחים הזמינים מתאימים לתכנון המכני של המכונה.

4. מתח הפעלה 24V DC

אלקטרומגנט זה פועל במתח נומינלי של 24 וולט זרם ישר.

כאשר זרם חשמלי עובר בסליל הפנימי, נוצר שדה מגנטי המושך חומרים פרומגנטיים מתאימים לעבר משטח האחיזה הפעיל.

יש לבחור את ספק הכוח ואת רכיבי המיתוג בהתאם לדרישות החשמליות בפועל של האלקטרומגנט.

מתח נומינלי של 24V DC אינו מעיד על התאמה להפעלה רציפה.

5. מה המשמעות של מחזור עבודה 50%?

עבור אלקטרומגנט זה מוגדר מחזור עבודה של 50% במתח 24V DC.

משמעות הדבר היא שרצף ההפעלה חייב לכלול פרקי זמן מתאימים של הפעלה ושל מנוחה, ואין להתייחס למוצר כאל רכיב המתאים להזנה חשמלית קבועה.

לדוגמה, מחזור אוטומטי יכול לכלול איסוף חלק, העברתו, שחרורו והמתנה.

בקביעת מחזור העבודה המותר יש להביא בחשבון את יחס זמני ההפעלה, את התנאים התרמיים ואת הוראות היצרן הרלוונטיות.

6. האם האלקטרומגנט יכול להישאר מופעל ברציפות?

אין להניח שדגם זה מתאים להזנה חשמלית רצופה במתח 24V DC.

מחזור העבודה המוצהר של 50% מחייב ניהול מתאים של זמני ההפעלה והמנוחה.

במערכת אוטומטית לסימון בלייזר ניתן להפעיל את הסליל בזמן אחיזת החלק והעברתו ולכבות אותו לאחר שחרור החלק.

יישומים המחייבים אחיזה מגנטית רציפה צריכים להיבחן בנפרד.

7. חיבור התקנה עם הברגה פנימית M6

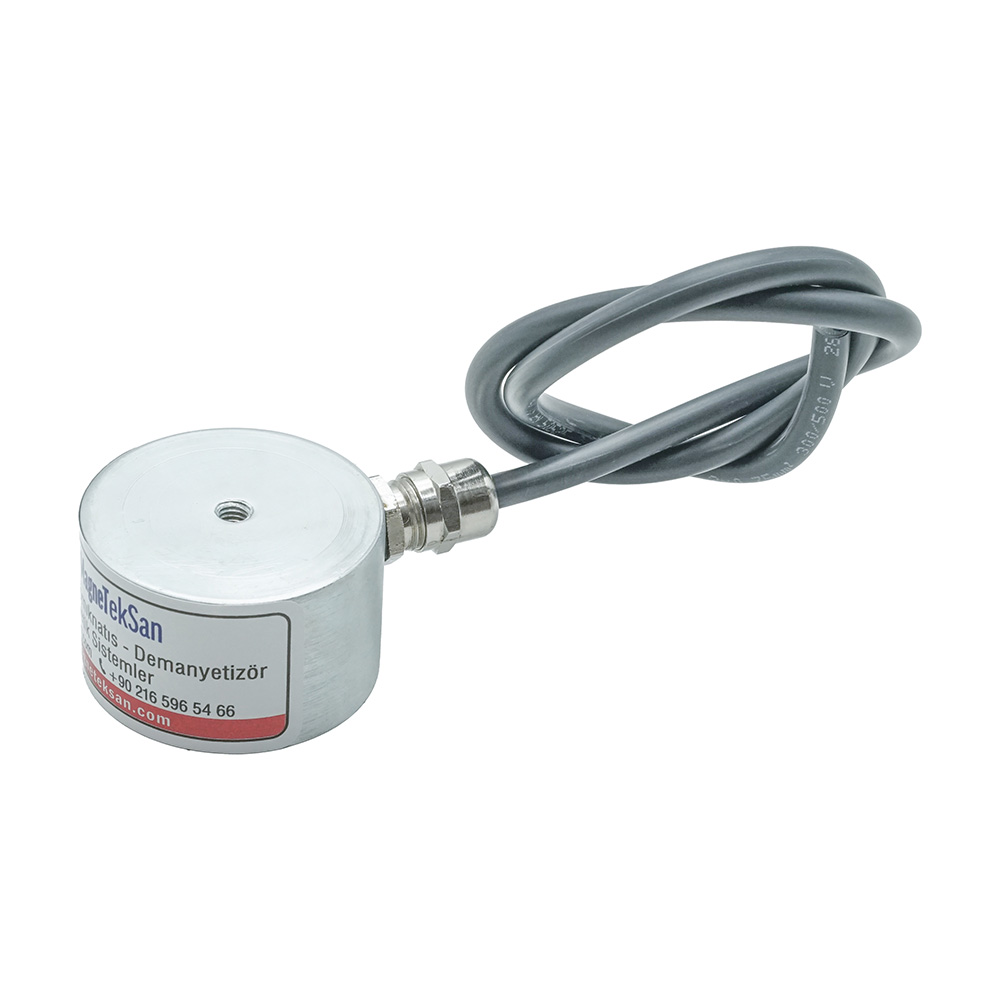

האלקטרומגנט מצויד בהברגה פנימית M6 לצורך התקנה מכנית.

חיבור זה יכול לשמש לשילוב עם תושבות מתאימות, זרועות העברה, מנגנוני תנועה ליניארית ומתקני אוטומציה ייעודיים.

עומק ההברגה המתאים, היישור המכני ושיטת ההידוק חשובים להתקנה אמינה.

מידת ההברגה לבדה אינה קובעת את העומס המכני המותר.

8. כיצד פועל אלקטרומגנט?

אלקטרומגנט יוצר שדה מגנטי כאשר זרם חשמלי עובר דרך הסליל הפנימי שלו.

כאשר חלק פרומגנטי מתאים מתקרב למשטח האחיזה הפעיל, עשוי להיווצר כוח משיכה מגנטי בין האלקטרומגנט לחלק.

האחיזה המגנטית נשמרת כל עוד הסליל מוזן בחשמל במסגרת תנאי העבודה המותרים.

לאחר ניתוק אספקת החשמל השדה המגנטי נחלש, וכך מתאפשר שחרור החלק. ביישומים מסוימים מגנטיות שיורית או היצמדות מכנית עשויות להשפיע על אופן השחרור.

9. אחיזה ושחרור בשליטה חשמלית

אחד היתרונות המרכזיים של אלקטרומגנט במערכות אוטומטיות הוא האפשרות לשלוט בפעולתו באמצעות אות חשמלי.

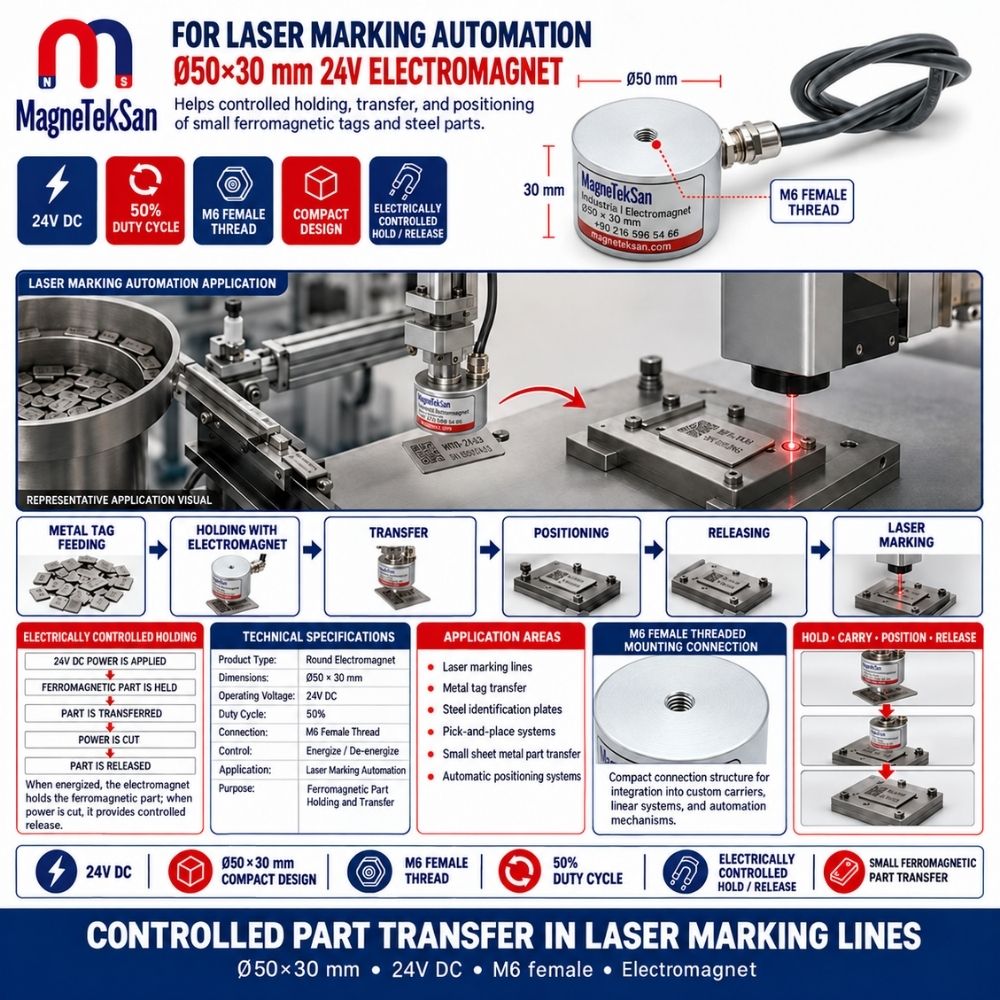

רצף בקרה טיפוסי עשוי להיות:

הפעלת מתח → אחיזת החלק → העברה → מיקום → ניתוק מתח → שחרור החלק.

שיטה זו שימושית במיוחד בתהליכי ייצור חוזרים שבהם יש להעביר רכיבים בין מיקומים מוגדרים.

דיוק המיקום הסופי תלוי במערכת המכנית כולה ולא רק באלקטרומגנט.

10. טיפול בלוחיות זיהוי מפלדה

לוחיות זיהוי מפלדה משמשות לזיהוי רכיבים, לעקיבות ולסימון תעשייתי.

אם חומר הלוחית בעל תכונות פרומגנטיות מתאימות, ניתן להשתמש באלקטרומגנט להרמתה ולהעברתה במערכת הזנה אוטומטית.

עובי הלוחית, צורתה הגאומטרית, מצב המשטח ושטח המגע הזמין משפיעים על יכולת האחיזה בפועל.

לפני השלמת תכנון מנגנון ההעברה מומלץ לבצע בדיקות באמצעות דוגמאות מייצגות של חלקי הייצור.

11. טיפול בחלקים פרומגנטיים קטנים

בנוסף ללוחיות זיהוי, ניתן לשקול שימוש באלקטרומגנט להעברת לוחות פלדה קטנים, שייבות, דיסקות, חלקים המיוצרים בכבישה ורכיבים פרומגנטיים דומים.

התאמתו לכל חלק תלויה בחומר, במידות, במסה ובשטח המגע הזמין.

יש לבחור את האלקטרומגנט לפי דרישות היישום בפועל, מבלי להניח שכוח אחיזה מסוים מתאים לכל סוגי החלקים.

12. יישומים במערכות Pick and Place

מערכות Pick and Place מעבירות רכיבים מנקודת איסוף למיקום הנחה שנקבע מראש.

אלקטרומגנט Ø50×30 מ"מ יכול לשמש כרכיב אחיזה מגנטי במנגנון מתאים מסוג זה.

ניתן לשלב אותו עם מפעילים ליניאריים, צירים פנאומטיים, מנגנונים מבוססי מנועי סרוו או מערכות העברה המיוצרות לפי דרישה.

המערכת השלמה צריכה להבטיח מיקום מתאים, בקרת תנועה ושחרור החלק בזמן הנדרש.

13. שילוב במערכות תנועה ליניארית

מערכות תנועה ליניארית נפוצות במכונות ייצור אוטומטיות וקומפקטיות.

באמצעות מתאם התקנה מתאים עם חיבור M6 ניתן להתקין את האלקטרומגנט על עגלה נעה או על מנגנון העברה.

המפעיל מעביר את האלקטרומגנט בין נקודות האיסוף וההנחה, בעוד שהמערכת החשמלית שולטת במצב האחיזה המגנטית.

בעת התכנון יש להביא בחשבון את מסת החלק, התאוצה, כיוון התנועה והמרווחים המכניים הזמינים.

14. שילוב במערכות טיפול פנאומטיות

צילינדרים פנאומטיים מאפשרים לבצע תנועות ליניאריות חוזרות בתהליכי טיפול אוטומטיים ברכיבים.

תושבת התקנה המתוכננת כראוי יכולה לחבר את האלקטרומגנט למנגנון פנאומטי מתאים.

במהלך הפעולה האלקטרומגנט יכול להחזיק חלק פרומגנטי בזמן שהמערכת הפנאומטית מעבירה אותו לעמדת הסימון.

התכנון המכני ורצף הבקרה צריכים למנוע תנועות בלתי רצויות או שחרור בלתי מבוקר של החלק.

15. שליטה באלקטרומגנט באמצעות PLC

ניתן לשלוט באלקטרומגנט באמצעות מעגל חשמלי בעל דירוג מתאים המשולב בבקר לוגי מתוכנת PLC.

רצף פעולה טיפוסי עשוי לכלול פקודת איסוף, הפעלת המגנט, תנועת העברה, אישור מיקום וכיבוי האלקטרומגנט.

אין לחבר את הסליל ישירות ליציאת PLC אלא אם המאפיינים החשמליים ודרישות ההגנה של היציאה מאפשרים זאת.

יש לבחור רכיב מיתוג מתאים ואמצעי הגנה מפני קפיצות מתח הנוצרות בעומס השראתי, בהתאם לתכנון החשמלי של המערכת.

16. מיקום חלקים לפני סימון בלייזר

מיקום נכון של חלקים חשוב בעת סימון מספרים סידוריים, קודי זיהוי, קודי QR וקודי DataMatrix.

האלקטרומגנט יכול להעביר חלק פרומגנטי מתאים למתקן הסימון ולשחרר אותו במקום המיועד.

עם זאת, משיכה מגנטית לבדה אינה מבטיחה מרכוז מדויק או כיוון זוויתי נכון.

כדי להשיג את רמת החזרתיות הנדרשת, ייתכן שיהיה צורך במובילים מכניים, בפיני מיקום או במתקני קיבוע ייעודיים.

17. הזנה אוטומטית של לוחיות זיהוי מתכתיות

בתהליכים אוטומטיים לטיפול בלוחיות ניתן להזין חלקי פלדה ממחסניות, ממגשים או מיחידות הזנה אחרות.

ניתן לשלב אלקטרומגנט במנגנון ההזנה כדי לאסוף לוחית מתאימה ולהעבירה לתחנה הבאה.

כאשר הלוחיות מונחות בערימה, המשיכה המגנטית עשויה להשפיע על כמה שכבות בו-זמנית.

לכן אמינות ההזנה של לוחית בודדת תלויה בעובי הלוחיות, באופן הערימה, במרחק האיסוף ובתכנון מנגנון ההזנה.

18. האם האלקטרומגנט יכול לאסוף רק לוחית אחת בכל פעם?

לא ניתן להבטיח איסוף של לוחית אחת בלבד על סמך מידות האלקטרומגנט או מתח ההפעלה שלו.

לוחיות פלדה דקות המונחות בערימה עשויות להימשך זו לזו או להגיב לשדה המגנטי בו-זמנית.

התוצאה תלויה בתכונות המגנטיות, בעובי, במרווח בין השכבות ובגאומטריית האיסוף.

כאשר נדרשת הפרדה אמינה של לוחית אחת בכל מחזור, יש לבדוק את מנגנון ההזנה באמצעות חלקי הייצור בפועל.

19. אילו חומרים ניתן להחזיק באמצעות מגנט?

האלקטרומגנט מיועד לחומרים פרומגנטיים מתאימים, לרבות חלקים רבים המיוצרים מברזל ומפלדת פחמן.

יעילות האחיזה המגנטית משתנה בהתאם להרכב החומר, לעובי, לגאומטריה ולמעגל המגנטי הנוצר באזור המגע.

לא כל חלק מתכתי מתאים לאחיזה אלקטרומגנטית.

יש לבדוק את התאמת החומר לפני שילוב המוצר בתהליך אוטומטי.

20. האם האלקטרומגנט יכול להחזיק חלקי אלומיניום או נחושת?

אלומיניום, נחושת ופליז אינם מגיבים לאלקטרומגנט אחיזה רגיל באותו אופן שבו מגיבים ברזל או פלדת פחמן מגנטית.

לכן אין לבחור במוצר זה עבור חומרים אלה ללא פתרון טיפול נפרד שאומת מבחינה טכנית.

העובדה שחלק מיוצר ממתכת אינה מעידה בהכרח שניתן להחזיק אותו באמצעות אלקטרומגנט.

עבור רכיבים שאינם פרומגנטיים, טכנולוגיות אחיזה חלופיות עשויות להתאים יותר.

21. האם ניתן להחזיק לוחיות מנירוסטה?

ההתנהגות המגנטית של פלדת אל-חלד תלויה בסוג הסגסוגת, במבנה המטלורגי ובתהליכי העיבוד שעברה.

סוגים מסוימים של נירוסטה מציגים משיכה מגנטית משמעותית, בעוד שסוגים אחרים מגיבים בצורה חלשה מאוד.

לכן לא ניתן לקבוע את התאמתן של לוחיות נירוסטה על סמך השם הכללי של החומר בלבד.

מומלץ לבדוק דוגמה מייצגת בתנאים הדומים לתנאי העבודה בפועל לפני בחירת האלקטרומגנט.

22. אילו גורמים משפיעים על כוח האחיזה המגנטי?

כוח האחיזה בפועל תלוי בשילוב של כמה גורמים.

גורמים אלה כוללים את חומר החלק, עוביו, שטח המגע, מישוריות המשטח, מרווח האוויר, עובי הציפוי, הגאומטריה והמתח המופעל.

במערכות טיפול אוטומטיות חשובים גם תנועת החלק, התאוצה וכיוון העומס.

אין להניח כושר הרמה או כוח אחיזה מסוים ללא נתונים טכניים מתאימים ובדיקות בתנאי היישום.

23. מדוע מרווח האוויר חשוב?

מרווח האוויר הוא המרחק האפקטיבי בין המשטח הפעיל של האלקטרומגנט לבין החלק הפרומגנטי.

צבע, ציפויים פלסטיים, משטחים מעוקלים, לכלוך ומרווחים מכניים עשויים להגדיל מרחק זה.

ככל שמרווח האוויר גדל, כוח המשיכה המגנטי עשוי לרדת באופן משמעותי.

לצורך טיפול אמין בחלקים, יש לתכנן את אזור המגע כך שיצטמצמו מרווחים מיותרים, תוך התחשבות בגאומטריה האמיתית של החלק.

24. אלקטרומגנט או תפסן ואקום?

אלקטרומגנטים ותפסני ואקום פועלים על בסיס עקרונות פיזיקליים שונים.

אלקטרומגנט משתמש במשיכה מגנטית ומיועד לחלקים פרומגנטיים מתאימים. הוא אינו זקוק למערכת ליצירת ואקום.

תפסן ואקום פועל באמצעות הפרש לחצים ויכול להתאים גם לחומרים שאינם מגנטיים, כאשר תנאי המשטח והאטימה מאפשרים זאת.

עבור לוחיות זיהוי קטנות מפלדה, אלקטרומגנט עשוי לשמש חלופה לאחיזה באמצעות ואקום.

הבחירה הסופית צריכה להתבסס על חומר החלק ועל דרישות הייצור.

25. אלקטרומגנט או מגנט קבוע?

מגנט קבוע יוצר שדה מגנטי באופן רציף ללא צורך באספקת חשמל.

שחרור חלק המוחזק באמצעות מערכת מגנטים קבועים עשוי לדרוש מנגנון הפרדה מכני או פתרון ייעודי אחר.

לעומת זאת, אלקטרומגנט מאפשר לשלוט בשדה המגנטי באמצעות הפעלה וכיבוי של אספקת החשמל.

תכונה זו שימושית במחזורי אוטומציה הדורשים איסוף, העברה ושחרור חוזרים של חלקים.

עם זאת, יש לבדוק את התנהגות השחרור בפועל בתנאי העבודה המיועדים.

26. יישומים לאחר סימון בלייזר

ניתן להשתמש באלקטרומגנט גם לפעולות העברה מתאימות לאחר השלמת הסימון בלייזר.

לדוגמה, ניתן לאסוף לוחית פלדה שסומנה ממתקן האחיזה ולהעביר אותה לתחנת בקרת איכות, מיון או אריזה.

רצף ייצור אפשרי הוא:

סימון בלייזר → איסוף מגנטי → העברה → בדיקה / אריזה.

האלקטרומגנט מבצע את פעולת הטיפול בחלק ואינו מבצע בעצמו את פעולת הסימון בלייזר.

27. כיצד לבחור את האלקטרומגנט המתאים?

בחירת אלקטרומגנט מחייבת בחינה של גורמים נוספים מעבר למידותיו החיצוניות.

הגורמים החשובים כוללים את חומר החלק, המסה, העובי, גאומטריית המגע, שטח ההתקנה הזמין, מתח ההפעלה, משך האחיזה הנדרש ואורך מחזור הייצור.

יש להביא בחשבון את מחזור העבודה של 50% בדגם זה
