Ø170 mm Μαγνητική σχάρα νεοδυμίου – Παραγωγή τσαγιούØ170 מ"מ רשת מגנטית מנאודימיום – קווי ייצור תה

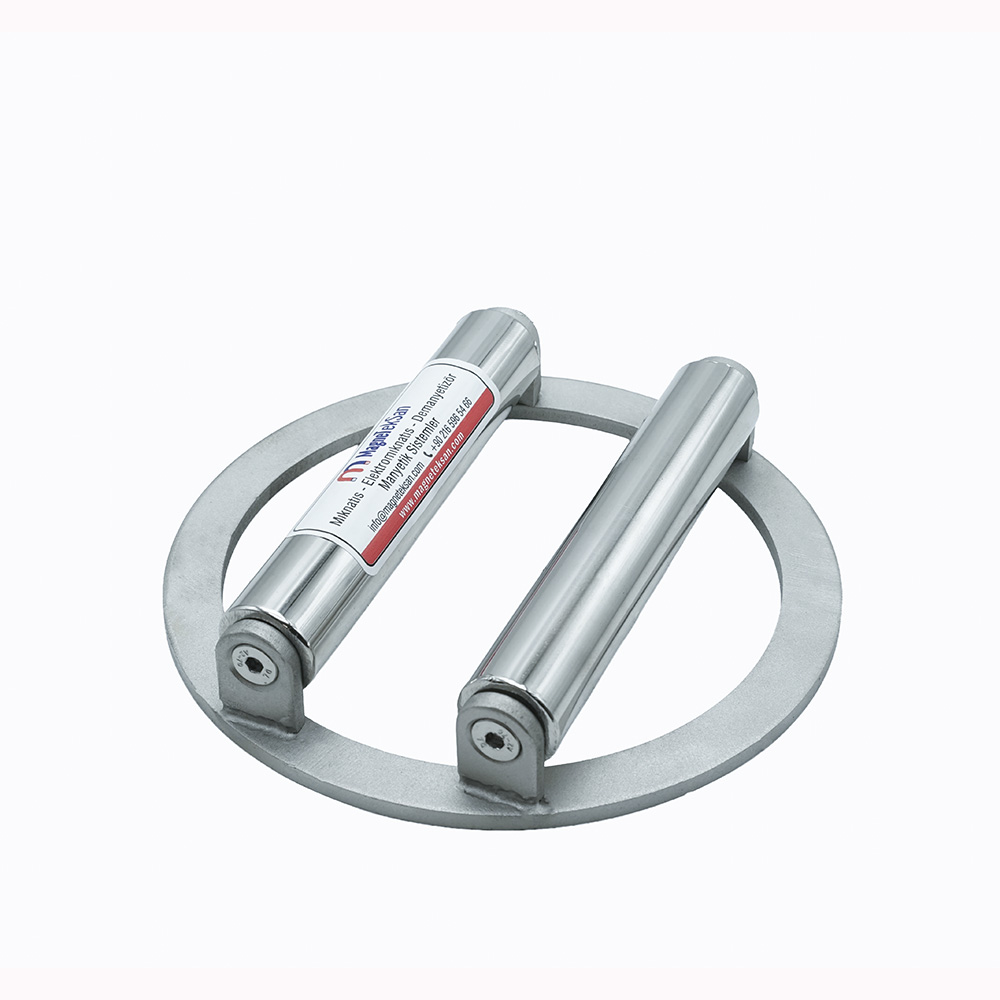

הרשת המגנטית מנאודימיום בקוטר חיצוני Ø170 מ"מ מיועדת לסייע בלכידת חלקיקי מתכת פרומגנטיים מתוך עלי תה יבשים, תערובות תה וחומרים צמחיים מתאימים. הרשת מצוידת בשני מוטות מגנטיים מנאודימיום, כל אחד בקוטר Ø25 מ"מ, וניתן להתקינה בנקודות מתאימות להעברת המוצר, במיוחד לאחר הערבוב ולפני האריזה. המבנה העגול והקומפקטי שלה מספק מעברים פתוחים לחומרים צמחיים יבשים מתאימים, בעוד שמזהמים פרומגנטיים הנמשכים לשדה המגנטי נלכדים על פני המוטות.

מפרט טכני	תיאור
סוג המוצר	רשת מגנטית עגולה מנאודימיום
קוטר חיצוני של הרשת	Ø170 מ"מ
מספר המוטות המגנטיים	2
קוטר המוטות המגנטיים	Ø25 מ"מ
חומר מגנטי	נאודימיום (NdFeB)
צורת הרשת	עגולה
שיטת ניקוי	ידנית
יישום עיקרי	קווי ייצור תה
מוצרים מתאימים	תה יבש וחליטות צמחים
מיקום התקנה מומלץ	לפני האריזה
שלב בתהליך	לאחר ערבוב התה
זרימת המוצר	עלי תה יבשים וחומרים צמחיים
מזהמים מיועדים ללכידה	חלקיקי מתכת פרומגנטיים
עקרון פעולה	משיכה באמצעות מגנטים קבועים
אנרגיה חשמלית	אינה נדרשת
תפקיד עיקרי	בקרת זיהום פרומגנטי

1. רשת מגנטית לקווי ייצור תה

הרשת המגנטית מנאודימיום בקוטר חיצוני Ø170 מ"מ מיועדת ליצור נקודת בקרה נוספת למזהמי מתכת פרומגנטיים בקווי ייצור של תה יבש וחליטות צמחים.

שני המוטות המגנטיים מנאודימיום, שכל אחד מהם בקוטר Ø25 מ"מ, מסייעים בלכידת חלקיקים מתאימים של ברזל ופלדה מגנטית בעת מעבר החומרים היבשים דרך הרשת.

ניתן לשקול התקנת המבנה העגול והקומפקטי לאחר שלב הערבוב ולפני שלב האריזה.

2. מדוע הפרדה מגנטית חשובה בעיבוד תה?

ייצור תה עשוי לכלול שלבים כגון ייבוש, חיתוך, ניפוי, מיון, ערבוב, שינוע ואריזה.

במהלך שלבים אלה, החומרים עשויים לבוא במגע עם מכונות עיבוד, מסועים ורכיבים מתכתיים.

שחיקה מכנית, נזק לרכיבי ציוד או זיהום בחומרי הגלם עלולים להחדיר חלקיקים פרומגנטיים לזרימת המוצר.

הפרדה מגנטית מהווה אמצעי בקרה נוסף בנקודות מתאימות בתהליך הייצור.

3. בקרה מגנטית לפני האריזה

השלב שמיד לפני האריזה הוא נקודה חשובה לבקרת זרימת המוצר.

התקנת רשת מגנטית לאחר הערבוב מאפשרת לתערובת התה הסופית לעבור דרך נקודת בקרה מגנטית נוספת לפני כניסתה למערכת מילוי האריזות.

דוגמה לרצף התהליך:

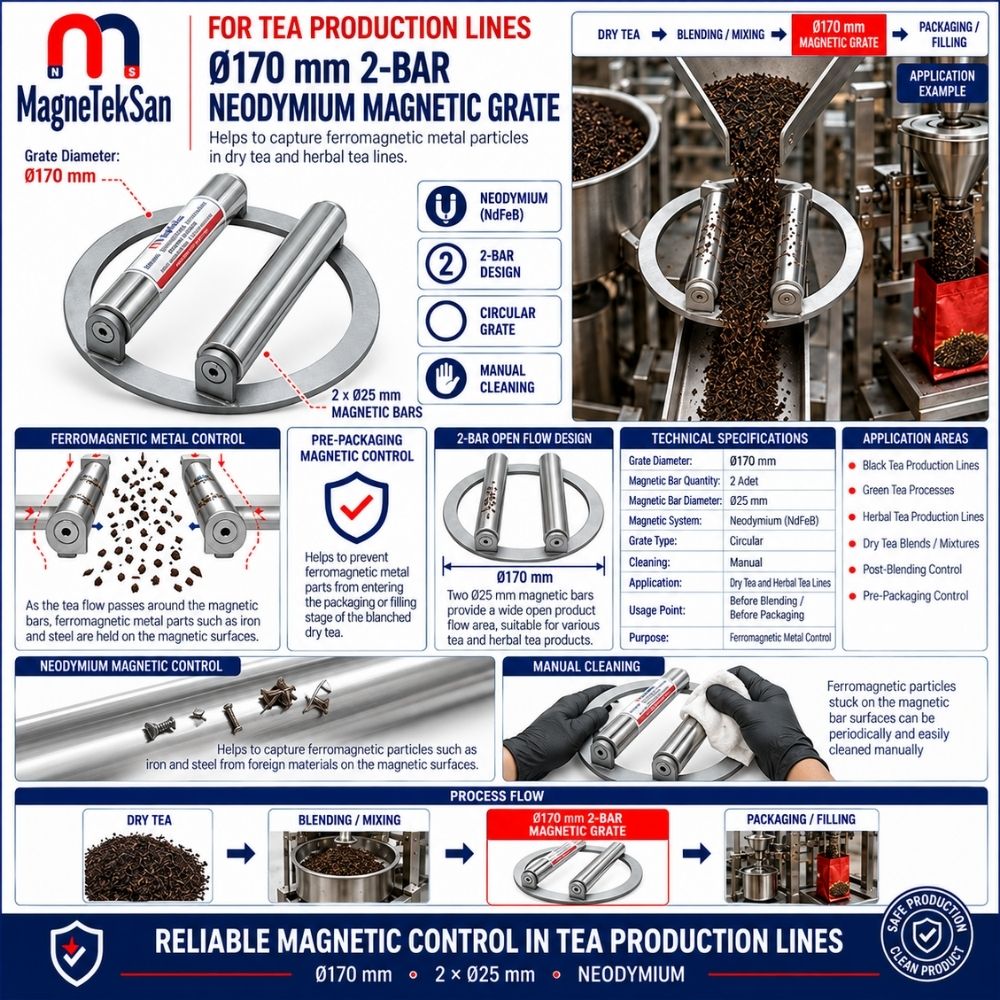

תה יבש ← ניפוי / ערבוב ← רשת מגנטית Ø170 מ"מ ← מילוי / אריזה.

התאמת סידור זה תלויה במבנה הציוד בפועל ובמאפייני זרימת המוצר.

4. רשת מגנטית עגולה בקוטר חיצוני Ø170 מ"מ

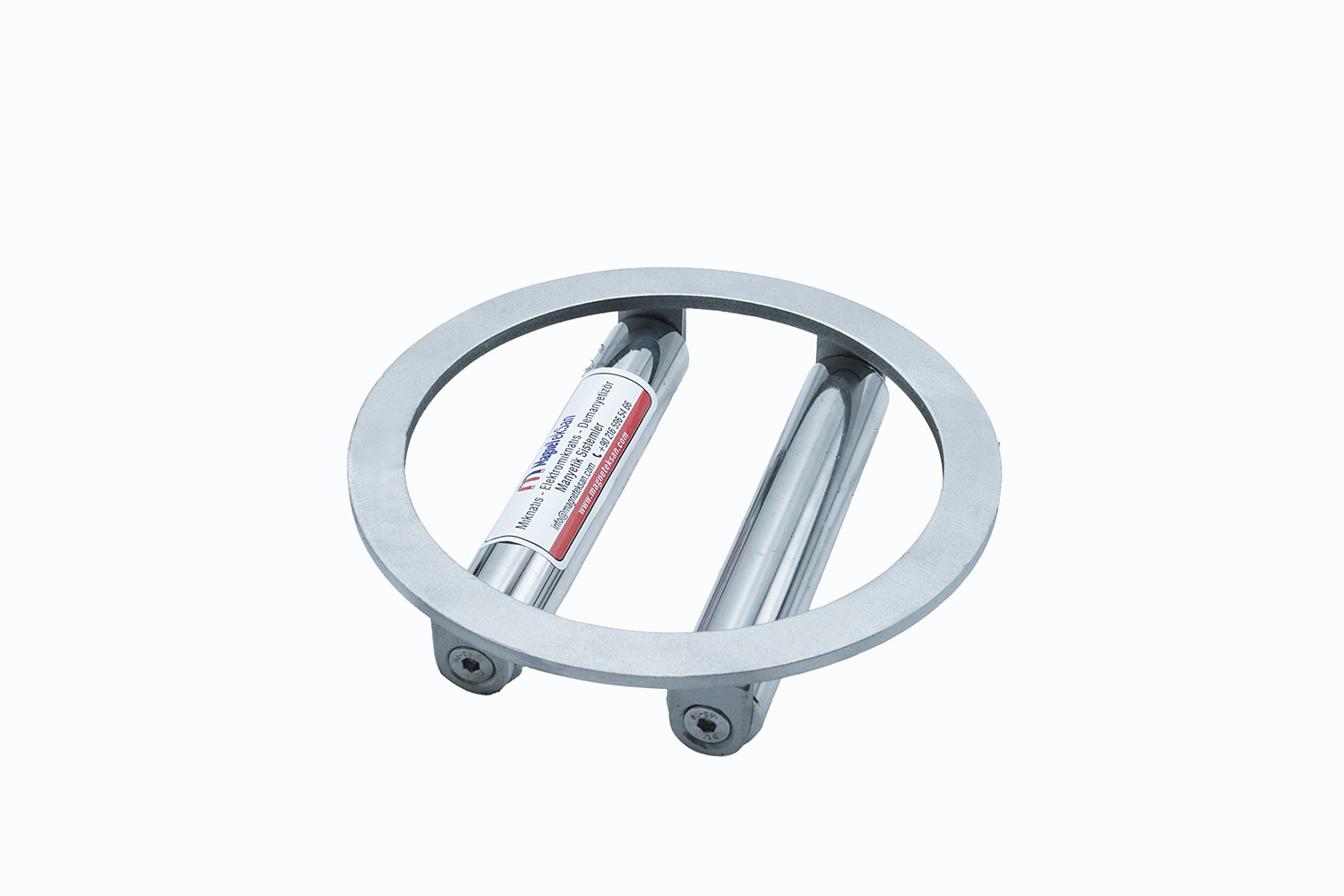

הרשת המגנטית בעלת מבנה עגול וקוטר חיצוני של Ø170 מ"מ.

גאומטריה זו עשויה להתאים לתעלות עגולות תואמות, לפתחי יציאה של משפכים תעשייתיים, לנקודות העברת מוצר ולכניסות של מכונות אריזה.

לפני ההתקנה יש לבדוק את מידות החיבור בפועל ואת המקום הפנוי להרכבה.

הקוטר החיצוני לבדו אינו מבטיח התאמה לכל סוגי הציוד.

5. שני מוטות מגנטיים מנאודימיום בקוטר Ø25 מ"מ

הרשת מצוידת בשני מוטות מגנטיים מנאודימיום, שכל אחד מהם בקוטר Ø25 מ"מ.

המוטות מספקים משטחים מגנטיים ללכידת מזהמים, תוך שמירה על מעברים פתוחים לעלי תה יבשים ולחומרים צמחיים מתאימים.

תצורה של שני מוטות עשויה להיות מועילה ביישומים שבהם חשוב לשמור על שטח מעבר פנוי מספק למוצר.

6. טכנולוגיית מגנטים מנאודימיום NdFeB

המערכת המגנטית משתמשת במגנטים קבועים העשויים מנאודימיום, ברזל ובורון (NdFeB).

מגנטים אלה יוצרים שדה מגנטי ללא צורך באספקת חשמל רציפה.

חלקיקים פרומגנטיים העוברים קרוב מספיק למוטות עשויים להימשך אליהם ולהישאר על פני השטח שלהם.

יכולת הלכידה בפועל תלויה בתכונות המזהמים ובתנאי ההפעלה.

7. כיצד פועלת הרשת המגנטית?

עלי התה היבשים או החומרים הצמחיים עוברים דרך המרווחים הפתוחים שבין המוטות המגנטיים ומסביבם.

חלקיקים פרומגנטיים מתאימים נמשכים אל המשטחים המגנטיים, בעוד שזרימת התה העיקרית ממשיכה דרך הרשת.

הרשת המגנטית מיועדת ללכוד מזהמים פרומגנטיים ולא את התה עצמו.

יעילות ההפרדה מושפעת מגודל החלקיקים, מתכונותיהם המגנטיות, ממרחקם מהמוטות וממאפייני הזרימה.

8. מקורות לזיהום מתכתי בייצור תה

חלקיקי מתכת פרומגנטיים עשויים להגיע לקווי ייצור תה ממקורות שונים.

מקורות אפשריים כוללים מכונות שחוקות, שברי ברזל קטנים, רכיבי פלדה פגומים, חתיכות חוט מתכת, מחברים וחלקיקים הנוצרים משחיקת מסועים.

הרשת המגנטית מסייעת לצמצם מעבר של מזהמים פרומגנטיים מתאימים לשלבי הייצור הבאים.

9. אילו מתכות פרומגנטיות ניתן ללכוד?

הרשת המגנטית מיועדת למשוך מזהמים פרומגנטיים מתאימים, לרבות חלקיקי ברזל, שברים של פלדת פחמן מגנטית וחתיכות חוט פלדה מגנטי.

יכולת הלכידה משתנה בהתאם לגודל החלקיקים המתכתיים, לצורתם ולתכונותיהם המגנטיות.

גם המרחק בין החלקיקים לבין פני המוטות המגנטיים הוא גורם חשוב.

10. אילו מתכות אינן נלכדות באופן אמין?

מפרידים רגילים המבוססים על מגנטים קבועים אינם לוכדים באופן אמין מתכות שאינן פרומגנטיות, כגון אלומיניום, נחושת ופליז.

גם סוגים מסוימים של פלדת אל-חלד עשויים להציג תגובה מגנטית חלשה מדי.

לכן אין לראות ברשת המגנטית פתרון כולל להסרת כל סוגי המזהמים המתכתיים.

11. שימוש בייצור תה שחור

עיבוד תה שחור עשוי לכלול ייבוש, מיון, ערבוב, שינוע ואריזה.

ניתן להתקין רשת מגנטית בנקודת העברת מוצר מתאימה כדי לסייע בלכידת מזהמים פרומגנטיים לפני האריזה הסופית.

ההתאמה בפועל תלויה בגודל העלים, בתכולת הלחות, בצפיפות התפזורת ובהתנהגות החומר בזמן הזרימה.

12. שימוש בעיבוד תה ירוק

גם קווי ייצור תה ירוק יכולים להפיק תועלת מנקודת בקרה מגנטית נוספת.

ניתן לשקול שימוש ברשת המגנטית Ø170 מ"מ עבור תה ירוק יבש כאשר גאומטריית ההתקנה ומאפייני הזרימה מתאימים.

ייתכן שיהיה צורך בבדיקות עם המוצר בפועל כדי לוודא מעבר תקין דרך הרשת.

13. שימוש בייצור חליטות צמחים

חליטות צמחים עשויות להכיל נענע מיובשת, מרווה, קמומיל, פרחי טיליה ותערובות שונות של צמחים מיובשים.

חומרים אלה עשויים להיות שונים מאוד זה מזה בגודל העלים, בצורתם ובמאפייני הזרימה שלהם.

רשת מגנטית בעלת שני מוטות עשויה להתאים ליישומים מסוימים, בתנאי שהחומר עובר דרך המבנה הפתוח ללא הצטברות מופרזת.

14. שימוש בייצור תערובות תה

תהליכי ערבוב עשויים לשלב סוגי תה שונים, אצוות ייצור או רכיבים צמחיים.

התקנת הרשת המגנטית לאחר הערבוב מאפשרת לזרימת המוצר המשולבת לעבור דרך נקודת בקרה מגנטית אחת.

תצורה זו עשויה לסייע בבקרת מזהמים פרומגנטיים לפני שקילה, מילוי או אריזה.

15. הפרדה מגנטית לאחר ניפוי ומיון

תהליכי ניפוי ומיון משמשים להפרדת חומרים לפי גודל העלים או החלקיקים.

בשלבים אלה המוצר עשוי לעבור דרך נפות מכניות, ציוד רוטט ורכיבים מתכתיים של מערכות שינוע.

כאשר תנאי התהליך מאפשרים זאת, ניתן להתקין רשת מגנטית בהמשך הקו כדי לספק בקרה נוספת על מזהמים פרומגנטיים.

16. התקנה לאחר מערבל התה

התקנת הרשת המגנטית לאחר מערבל התה היא אחד השימושים המרכזיים המיועדים לדגם זה.

דוגמה לסידור הציוד:

מערבל תה ← רשת מגנטית Ø170 מ"מ ← משפך הזנה לאריזה ← מכונת מילוי.

סידור זה מוסיף שלב בקרה מגנטית לתערובת התה היבשה הסופית.

יש להעריך את מיקום ההתקנה בפועל בהתאם למאפייני קו הייצור.

17. התקנה ביציאות של משפכי הזנה

ניתן לשקול התקנת הרשת המגנטית העגולה ביציאות של משפכי הזנה תואמים ובנקודות העברת מוצר באמצעות כוח הכבידה.

הקוטר החיצוני Ø170 מ"מ משמש כנתון ראשוני לבחינת מיקומי התקנה אפשריים.

עם זאת, לפני ההתקנה יש לבדוק את מידות המשפך, גאומטריית החיבורים, המקום הפנוי וקצב הזרימה הנדרש.

18. התקנה בכניסות למכונות אריזה

ניתן להתקין רשת מגנטית לפני מכונת אריזה כאשר המבנה המכני של הציוד מאפשר זאת.

מיקום זה מספק הזדמנות נוספת ללכוד חלקיקים פרומגנטיים מתאימים לפני כניסת התה למערכת המילוי.

ההתקנה חייבת לאפשר זרימת מוצר מספקת וגישה בטוחה לניקוי.

19. מבנה בעל מעברים פתוחים לעלי תה יבשים

התצורה בעלת שני המוטות משאירה חלק משמעותי משטח החתך של הרשת פתוח למעבר המוצר.

מאפיין זה עשוי להיות שימושי בעיבוד חומרים קלים, נפחיים או בעלי מבנה עלי, הזקוקים לשטח מעבר פנוי מספיק.

עם זאת, המבנה אינו מבטיח פעולה ללא חסימות בכל תנאי ההפעלה.

יש להביא בחשבון את גודל העלים, הלחות, צפיפות התפזורת ומאפייני הזרימה.

20. כיצד גודל עלי התה משפיע על הביצועים?

מוצרי תה עשויים להכיל עלים שלמים, עלים שבורים, חלקיקים קטנים או תערובות של רכיבים צמחיים.

עלים גדולים יותר עשויים לדרוש מרווחים מספיקים בין המוטות המגנטיים כדי לצמצם הצטברות חומר.

חלקיקים קטנים יותר עשויים להתנהג באופן שונה בהתאם לצפיפותם, ללחותם ולמידת הלכידות שלהם.

יש להעריך את התאמת הרשת באמצעות החומר האמיתי המיועד לעיבוד.

21. השפעת הלחות ויכולת הזרימה של המוצר

תכולת הלחות עשויה להשפיע על התנהגות עלי התה והחומרים הצמחיים היבשים בזמן מעברם בציוד.

חומרים בעלי לכידות גבוהה או נטייה ליצירת גשרים עלולים להצטבר סביב המוטות המגנטיים.

הצטברות זו עשויה להקטין את שטח המעבר הפנוי ולהשפיע על זרימת המוצר.

לכן יש לבדוק את התאמת הרשת בתנאי ההפעלה בפועל.

22. כיצד מהירות הזרימה משפיעה על ההפרדה המגנטית?

מהירות זרימת המוצר משפיעה על משך החשיפה של חלקיקים פרומגנטיים לשדה המגנטי האפקטיבי.

במהירויות גבוהות יותר, לחלק מהחלקיקים עשוי להיות פחות זמן להתקרב לפני המוטות המגנטיים.

גם עומס המוצר, כיוון הזרימה ופיזור החומר משפיעים על תנאי הלכידה.

לכן יש לבחור את הרשת לפי כושר הייצור בפועל, ולא רק לפי קוטרה.

23. מדוע דגם זה משתמש בשני מוטות מגנטיים?

הרשת המגנטית Ø170 מ"מ משתמשת בשני מוטות נאודימיום בקוטר Ø25 מ"מ כדי לספק משטחים מגנטיים ללכידת חלקיקים, תוך שמירה על מעברים פתוחים למוצר.

בחומרים בעלי מבנה עלי או נפח גדול יחסית, שמירה על שטח מעבר פנוי מספק עשויה להיות חשובה במיוחד.

הגדלת מספר המוטות יכולה לספק משטחים מגנטיים נוספים, אך גם להקטין את שטח המעבר הזמין.

התצורה המתאימה תלויה ביישום ובדרישות ההפרדה.

24. רשת מגנטית לעומת גלאי מתכות: ההבדלים

רשת מגנטית וגלאי מתכות ממלאים תפקידים שונים.

הרשת המגנטית מושכת ולוכדת פיזית חלקיקי מתכת פרומגנטיים מתאימים.

גלאי מתכות מזהה באופן אלקטרוני מזהמים מתכתיים הניתנים לזיהוי באמצעותו, וניתן לשלבו עם מערכת לדחיית מוצרים מזוהמים.

בהתאם לתהליך הייצור ולדרישות האיכות, ניתן להשתמש בשתי הטכנולוגיות כאמצעי בקרה משלימים.

25. הליך ניקוי ידני

הרשת המגנטית Ø170 מ"מ מיועדת לניקוי ידני.

לפני תחילת הניקוי יש לעצור את קו הייצור באופן בטוח ולהגן עליו מפני הפעלה מחדש שלא במתכוון.

לאחר מכן ניתן להוציא את הרשת ממקומה ולהסיר את החלקיקים הפרומגנטיים שהצטברו על פני המוטות באמצעות שיטה מתאימה.

לאחר הניקוי והבדיקה ניתן להתקין מחדש את הרשת בהתאם להוראות ההפעלה הרלוונטיות.

26. תדירות ניקוי ותחזוקה

תדירות הניקוי הנדרשת תלויה בכמות המזהמים הפרומגנטיים, בהיקף הייצור, במשך הפעילות ובמאפייני החומר.

בתקופת השימוש הראשונית, בדיקות תכופות יותר עשויות לסייע בקביעת מרווח ניקוי מתאים.

הסרה סדירה של חלקיקי מתכת שהצטברו מסייעת לשמור על זמינות המשטחים המגנטיים ללכידת מזהמים נוספים.

יש לבדוק גם את המוטות המגנטיים ואת רכיבי ההתקנה במסגרת התחזוקה התקופתית.

27. כיצד לבחור רשת מגנטית מתאימה לקו ייצור תה?

בחירת רשת מגנטית מחייבת בחינה של גורמים נוספים מעבר לקוטר החיצוני.

גורמים חשובים כוללים את סוג התה, כושר הייצור לשעה, קוטר מעבר המוצר, גודל העלים, כיוון הזרימה, הלחות, מאפייני המזהמים והנגישות לניקוי.

התצורה בקוטר Ø170 מ"מ עם שני מוטות עשויה להתאים ליישומים מסוימים. קווי ייצור אחרים עשויים לדרוש קטרים שונים, סידורי מוטות אחרים או מפרידים מגנטיים בתכנון מיוחד.

הבחירה הסופית צריכה להתבסס על הדרישות הטכנולוגיות האמיתיות של התהליך.

28. Magneteksan – פתרונות הפרדה מגנטית לעיבוד תה

Magneteksan מפתחת פתרונות הפרדה מגנטית לעיבוד תה יבש, לייצור חליטות צמחים, לתהליכי ערבוב וליישומים תעשייתיים נוספים של העברת חומרים.

ניתן לשקול את הרשת המגנטית מנאודימיום בקוטר Ø170 מ"מ עם שני מוטות Ø25 מ"מ כפתרון קומפקטי לבקרת מזהמים פרומגנטיים, במיוחד לאחר הערבוב ולפני האריזה, כאשר תנאי ההפעלה מתאימים.

בהתאם לכושר הייצור, למידות מעבר המוצר ולדרישות ההתקנה, ניתן לבחון גם גדלים חלופיים של רשתות, תצורות שונות של מוטות מגנטיים ומערכות מגנטיות בהתאמה אישית.

צרו קשר עם Magneteksan לקבלת ייעוץ טכני או הצעת מחיר מותאמת לדרישות קו ייצור התה שלכם.
