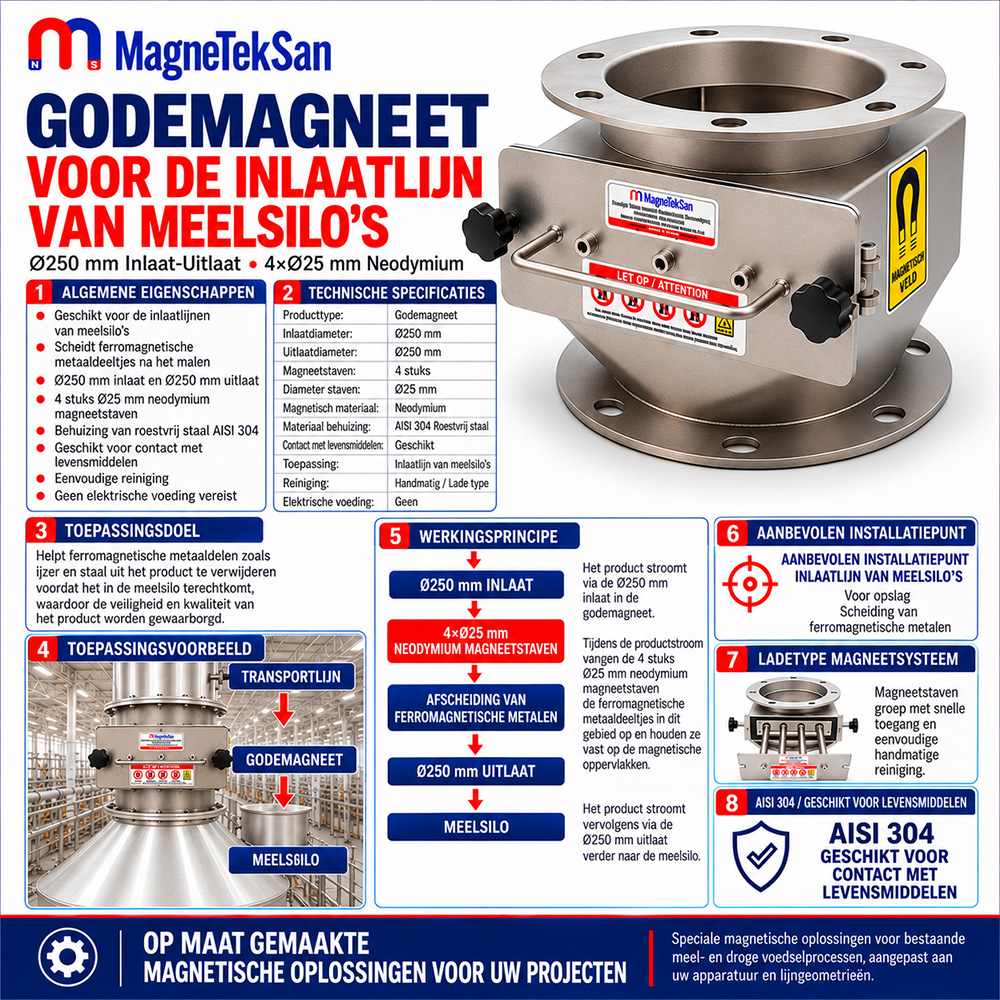

Ø250 mm Neodymium Magneetscheider met Lade – Voor Toevoerleidingen van Meelsilo’s
Ø250 mm Neodymium Magneetscheider met Lade – Voor Toevoerleidingen van Meelsilo’s
Algemene Kenmerken
- Ontworpen voor toevoerleidingen van meelsilo’s.
- Vangt ferromagnetische metaalverontreinigingen op.
- Inlaat- en uitlaatdiameter Ø250 mm.
- 4 neodymium magneetstaven van Ø25 mm.
- Behuizing van roestvast staal AISI 304.
- Geschikt voor droog, vrijstromend meel.
- Uitneembare lade voor handmatige reiniging.
- Permanente magneten, geen elektriciteit nodig.
Technische Specificaties
- Producttype: Neodymium magneetscheider met lade
- Toepassing: Toevoerleiding van meelsilo
- Inlaat / Uitlaat: Ø250 mm
- Magneetstaven: 4xØ25 mm
- Magneetmateriaal: Neodymium
- Behuizingsmateriaal: RVS AISI 304
- Reiniging: Handmatig / Uitneembare lade
- Elektrische Voeding: Niet vereist
De meelsilo magneetscheider Ø250 mm is een neodymium magneetscheider met lade, ontworpen om ferromagnetische metaalverontreinigingen op te vangen voordat het meel de opslagsilo bereikt. De afscheider is uitgerust met 4 neodymium magneetstaven van Ø25 mm, een inlaat en uitlaat van Ø250 mm en een behuizing van roestvast staal AISI 304. Dankzij de uitneembare lade kunnen de magneetstaven eenvoudig handmatig worden gereinigd en geïnspecteerd, terwijl de permanente magneten zonder elektrische voeding functioneren.
| Technische specificatie | Waarde |
|---|---|
| Producttype | Neodymium magneetscheider met lade |
| Hoofdtoepassing | Toevoerleiding van meelsilo |
| Installatiepunt | Vóór de meelopslagsilo |
| Inlaatdiameter | Ø250 mm |
| Uitlaatdiameter | Ø250 mm |
| Aantal magneetstaven | 4 |
| Diameter magneetstaven | Ø25 mm |
| Magneetmateriaal | Neodymium |
| Behuizingsmateriaal | Roestvast staal AISI 304 |
| Contact met levensmiddelen | Ontworpen voor voedseltoepassingen |
| Geschikt product | Droog, vrijstromend meel |
| Reinigingsmethode | Handmatig / Uitneembare lade |
| Elektrische voeding | Niet vereist |
| Opgevangen verontreinigingen | IJzer en ferromagnetische metaaldeeltjes |
| Hoofdfunctie | Controle van metaalverontreiniging vóór opslag |
Wat is een meelsilo magneetscheider?
Een meelsilo magneetscheider is een industrieel apparaat dat is ontworpen om ferromagnetische metaaldeeltjes uit meel op te vangen voordat het product een opslagsilo binnenkomt.
Dit model is speciaal ontwikkeld voor de toevoerleidingen van meelsilo’s.
De belangrijkste kenmerken zijn:
-
Inlaatdiameter Ø250 mm
-
Uitlaatdiameter Ø250 mm
-
4 neodymium magneetstaven
-
Magneetstaafdiameter Ø25 mm
-
Behuizing van RVS AISI 304
-
Uitneembare magneetlade
-
Handmatige reiniging
-
Werking zonder elektriciteit
De belangrijkste functie is het creëren van een extra magnetisch scheidingspunt direct vóór de opslag van meel.
Waarom is magnetische scheiding belangrijk bij de ingang van een meelsilo?
Voordat meel een opslagsilo bereikt, passeert het verschillende mechanische installaties.
Daaronder vallen:
-
Walsenstoelen
-
Plansifters
-
Bekerelevatoren
-
Schroeftransporteurs
-
Meeltransportleidingen
-
Kleppen en verdelers
-
Tussenliggende voorraadtrechters
-
Mechanische verbindingen
Door slijtage, onderhoudswerkzaamheden of mechanische beschadigingen kunnen ijzerdeeltjes en deeltjes van koolstofstaal in het product terechtkomen.
Een magneetscheider vóór de silo helpt het risico te verminderen dat geschikte ferromagnetische verontreinigingen in het opgeslagen meel terechtkomen.
Waarom wordt een magneetscheider vóór de meelopslag geïnstalleerd?
De silo-inlaat is een belangrijk controlepunt, omdat het meel hier direct naar de opslagfase gaat.
Door op deze locatie een magneetscheider te plaatsen, kan het meel vóór de opslag een extra magnetische scheidingsfase doorlopen.
Dit helpt bij het opvangen van ferromagnetische slijtagedeeltjes die afkomstig kunnen zijn van machines eerder in het productieproces.
Waar wordt de magneetscheider geïnstalleerd?
De belangrijkste installatieplaats is de toevoerleiding van de meelsilo, tussen het meeltransportsysteem en de opslagsilo.
Een voorbeeld van de procesvolgorde:
Meelproductie en transport ↓ Meeltransportleiding Ø250 mm ↓ Meelsilo magneetscheider Ø250 mm ↓ 4xØ25 mm neodymium magneetstaven ↓ Uitlaat Ø250 mm ↓ Meelopslagsilo
De definitieve installatieconfiguratie moet worden bepaald op basis van de werkelijke installatie, de aansluitingen en de stromingseigenschappen van het meel.
Hoe werkt de meelsilo magneetscheider?
Het meel stroomt via de inlaat van Ø250 mm de behuizing binnen.
Binnenin passeert het product vier neodymium magneetstaven met elk een diameter van Ø25 mm.
Ferromagnetische deeltjes die voldoende dicht langs de magnetische oppervlakken bewegen, kunnen worden aangetrokken en vastgehouden.
Voorbeelden hiervan zijn ijzerfragmenten, deeltjes van koolstofstaal en geschikte ferromagnetische slijtagedeeltjes.
Het meel stroomt vervolgens verder door de scheidingszone en verlaat de afscheider via de uitlaat van Ø250 mm richting de opslagsilo.
Waarom hebben de inlaat en uitlaat een diameter van Ø250 mm?
De afscheider heeft identieke aansluitdiameters:
Inlaatdiameter: Ø250 mm
Uitlaatdiameter: Ø250 mm
Deze uitvoering maakt integratie in geschikte ronde meeltransportleidingen met Ø250 mm aansluitingen mogelijk.
De daadwerkelijke aansluitvorm en montageafmetingen moeten echter worden gecontroleerd.
De diameter van Ø250 mm bepaalt op zichzelf niet de verwerkingscapaciteit.
Wat zijn de voordelen van gelijke inlaat- en uitlaatdiameters?
Gelijke aansluitdiameters kunnen de installatie in geschikte ronde meeltransportleidingen vereenvoudigen.
Bij een passende leidinggeometrie kan de behoefte aan extra verloopstukken worden verminderd.
De magneetstaven nemen echter een deel van de vrije doorstroomopening in beslag. Daarom moet het werkelijke stromingsgedrag afzonderlijk worden beoordeeld.
Hoeveel magneetstaven bevat de afscheider?
Dit model bevat 4 neodymium magneetstaven.
Elke magneetstaaf heeft een diameter van Ø25 mm.
De staven bevinden zich binnen de behuizing en vormen de belangrijkste magnetische oppervlakken voor het opvangen van geschikte ferromagnetische deeltjes.
Wat is de functie van de Ø25 mm magneetstaven?
De magneetstaven genereren permanente magnetische velden.
Wanneer het meel langs de staven stroomt, kunnen geschikte ferromagnetische metaaldeeltjes naar de oppervlakken worden aangetrokken.
De verontreinigingen blijven aan de staven hangen, terwijl het meel verder door de afscheider stroomt.
De daadwerkelijke scheidingsprestaties zijn afhankelijk van de deeltjeseigenschappen, de verdeling van het magnetische veld, de productstroming en de afstand tot de magnetische oppervlakken.
Waarom worden neodymium magneten gebruikt?
Neodymium magneten zijn krachtige permanente magneten die in compacte afmetingen sterke magnetische velden kunnen opwekken.
Ze worden veel toegepast in magnetische scheidingsapparatuur voor droge voedingsmiddelen.
Omdat het permanente magneten zijn, is geen elektrische energie nodig om het magnetische veld op te wekken.
Hoe sterk is het magnetische veld in Gauss?
Voor dit model is geen geverifieerde Gauss-waarde opgegeven.
Daarom is het niet correct om het product zonder meting of technische bevestiging als een magneetscheider van 10000 of 12000 Gauss aan te bieden.
De magnetische fluxdichtheid en de bijbehorende meetpositie moeten door een geschikte technische controle worden vastgesteld.
Welke neodymium magneetkwaliteit wordt gebruikt?
De afscheider is uitgerust met neodymium magneetstaven.
Een specifieke magneetkwaliteit, zoals N35, N42 of N45, is voor dit model echter niet bevestigd.
Deze informatie moet worden gecontroleerd voordat deze in technische specificaties of besteldocumenten wordt opgenomen.
Welke metalen verontreinigingen kan de afscheider opvangen?
De afscheider is bedoeld voor het opvangen van geschikte ferromagnetische verontreinigingen, waaronder:
-
IJzerdeeltjes
-
Fragmenten van koolstofstaal
-
Ferromagnetische staalspanen
-
Metalen slijtagedeeltjes van machines
-
Andere materialen met voldoende ferromagnetische eigenschappen
De daadwerkelijke opvangprestaties zijn afhankelijk van de grootte, vorm, samenstelling en magnetische eigenschappen van de deeltjes en de bedrijfsomstandigheden.
Kan de afscheider zeer kleine ijzerdeeltjes opvangen?
Fijne ijzerdeeltjes kunnen door de neodymium magneetstaven worden aangetrokken wanneer hun magnetische eigenschappen en de procesomstandigheden geschikt zijn.
Voor dit model is echter geen geverifieerde minimale opvanggrootte opgegeven.
Een gegarandeerde scheiding bij een bepaalde deeltjesgrootte in micrometers vereist toepassingsspecifieke tests.
Kan de afscheider roestvaststalen deeltjes opvangen?
Dat hangt af van de roestvaststaalsoort en de metallurgische toestand.
Sommige roestvaststaalsoorten zijn magnetisch, terwijl bepaalde austenitische soorten slechts zwak op magnetische velden reageren.
Daarom kan niet worden gegarandeerd dat alle roestvaststalen deeltjes worden opgevangen.
Bij een dergelijk risico worden tests met representatieve verontreinigingen aanbevolen.
Kan de afscheider aluminium, koper of messing verwijderen?
Niet door conventionele ferromagnetische aantrekking.
Aluminium, koper en messing zijn geen ferromagnetische materialen.
De afscheider mag daarom niet worden beschouwd als een universele oplossing voor het verwijderen van alle metaalsoorten.
Kan de afscheider stenen, kunststof en andere vreemde voorwerpen verwijderen?
Nee.
Stenen, kunststof, hout en andere niet-magnetische materialen worden niet door het permanente magneetsysteem vastgehouden.
Voor het verwijderen hiervan kunnen mechanische zeven, metaaldetectoren of andere scheidingstechnologieën nodig zijn.
Is dit product een meelzeef?
Nee.
Een magneetscheider en een mechanische meelzeef werken volgens verschillende scheidingsprincipes.
| Apparatuur | Scheidingsprincipe |
|---|---|
| Neodymium magneetscheider met lade | Ferromagnetische eigenschappen |
| Mechanische meelzeef | Deeltjesgrootte |
Afhankelijk van de strategie voor verontreinigingsbeheersing kunnen beide technologieën in dezelfde meelfabriek worden toegepast.
Kan de magneetscheider een metaaldetector vervangen?
Nee.
De magneetscheider houdt geschikte ferromagnetische deeltjes fysiek vast op de magnetische oppervlakken.
Een metaaldetector detecteert metalen verontreinigingen elektronisch binnen zijn gevalideerde detectiegrenzen.
Beide systemen kunnen elkaar aanvullen binnen een voedselveiligheidsprogramma voor de beheersing van vreemde voorwerpen.
Waarom is de behuizing gemaakt van RVS AISI 304?
De behuizing van de afscheider is vervaardigd uit roestvast staal AISI 304.
Dit materiaal wordt veel gebruikt in apparatuur voor de voedingsmiddelenindustrie.
Belangrijke eigenschappen zijn:
-
Corrosiebestendigheid onder geschikte omstandigheden
-
Goed reinigbare oppervlakken
-
Mechanische sterkte
-
Geschiktheid voor veel voedselverwerkingstoepassingen
-
Toepasbaarheid in hygiënische constructies
De bestendigheid tegen specifieke reinigingschemicaliën en bedrijfsomgevingen moet afzonderlijk worden gecontroleerd.
Is de afscheider geschikt voor contact met levensmiddelen?
Ja.
Het product is ontworpen voor toepassingen in de voedingsmiddelenindustrie en heeft een behuizing van RVS AISI 304.
Het is bedoeld voor geschikte transportomstandigheden met droog, vrijstromend meel.
Vereiste conformiteitsverklaringen, materiaaldocumentatie en installatiespecifieke goedkeuringen moeten vóór de montage afzonderlijk worden gecontroleerd.
Hoe werkt het uitneembare ladesysteem?
De magneetstaven zijn gemonteerd in een uitneembare ladeconstructie.
Tijdens reiniging of inspectie kan de operator de lade verwijderen om toegang te krijgen tot de magnetische oppervlakken.
Deze constructie maakt het eenvoudiger om opgehoopte metaaldeeltjes te inspecteren, de magneetstaven te reinigen en de lade opnieuw in de bedrijfspositie te plaatsen.
Rondom de afscheider moet voldoende ruimte aanwezig zijn om de lade veilig te kunnen verwijderen.
Hoe worden de magneetstaven gereinigd?
Een gebruikelijke handmatige reinigingsprocedure kan de volgende stappen omvatten:
-
Stop de meelstroom.
-
Schakel aangesloten apparatuur veilig uit en voorkom onbedoeld opnieuw starten.
-
Open het lademechanisme.
-
Trek de constructie met magneetstaven uit.
-
Verwijder voorzichtig de opgehoopte ferromagnetische deeltjes.
-
Controleer de magnetische oppervlakken op slijtage en beschadigingen.
-
Plaats de lade terug en zet deze correct vast.
-
Start de productielijn opnieuw volgens de goedgekeurde procedures.
De bedrijfsvoorschriften voor voedselveiligheid, hygiëne en arbeidsveiligheid moeten worden nageleefd.
Hoe vaak moet de afscheider worden gereinigd?
Er bestaat geen universeel reinigingsinterval voor alle toevoerleidingen van meelsilo’s.
De reinigingsfrequentie hangt onder andere af van:
-
De hoeveelheid getransporteerd meel
-
Het niveau van metaalverontreiniging
-
Het aantal bedrijfsuren
-
De ophoping van deeltjes op de magneetstaven
-
De producteigenschappen
-
De onderhoudsprocedures
-
De kwaliteitscontrole-eisen
Frequentere controles tijdens de eerste gebruiksperiode kunnen helpen om een geschikt reinigingsschema vast te stellen.
Wat gebeurt er als er te veel metaal op de magneetstaven ophoopt?
Een overmatige ophoping van ferromagnetische deeltjes kan het beschikbare magnetische oppervlak voor nieuwe verontreinigingen verminderen.
Dit kan ook de productstroming beïnvloeden.
Regelmatige inspectie en reiniging zijn daarom belangrijk om de beoogde bedrijfsomstandigheden te behouden.
Heeft de magneetscheider elektriciteit nodig?
Nee.
De afscheider werkt met permanente neodymium magneten.
Er is geen behoefte aan:
-
Elektrische voeding
-
Elektromagnetische spoelen
-
Magnetische besturingskast
-
Gelijkstroomvoeding
Het magnetische veld wordt uitsluitend door de permanente magneten opgewekt.
Beïnvloedt de afscheider de meelstroom?
De magneetstaven nemen een deel van de interne doorstroomopening in beslag.
Daardoor kunnen zij de beweging van het meel binnen de behuizing beïnvloeden.
Het werkelijke stromingsgedrag is afhankelijk van:
-
Stortgewicht
-
Vochtgehalte
-
Stromingseigenschappen van het meel
-
Toevoersnelheid
-
Interne geometrie
-
Montageoriëntatie
Zonder beoordeling van de werkelijke procesomstandigheden kan geen specifieke capaciteit of volledig verstoppingsvrije werking worden gegarandeerd.
Wat is de verwerkingscapaciteit in ton per uur?
Voor dit model is geen geverifieerde verwerkingscapaciteit opgegeven.
De inlaat- en uitlaatdiameters van Ø250 mm zijn op zichzelf onvoldoende om een capaciteit in kg/uur of ton/uur te bepalen.
De werkelijke capaciteit moet worden beoordeeld aan de hand van de meeleigenschappen, de vrije interne doorstroomopening en de bedrijfsomstandigheden.
Kan de afscheider in pneumatische meeltransportleidingen worden gebruikt?
De geschiktheid van dit model voor pneumatische transportsystemen onder druk is niet bevestigd.
Er zijn geen geverifieerde waarden opgegeven voor de maximale werkdruk of drukbestendigheid.
Daarom is vóór installatie in een pneumatisch systeem onder druk een afzonderlijke technische beoordeling noodzakelijk.
De hoofdtoepassing betreft geschikte transportpunten voor droog meel en silo-inlaten.
Kan de afscheider in zwaartekrachtleidingen worden gebruikt?
Toepassing in zwaartekrachtleidingen voor droog meel kan mogelijk zijn wanneer de installatiegeometrie en stromingsomstandigheden geschikt zijn.
De montageoriëntatie en aansluitdetails moeten voor het betreffende proces worden beoordeeld.
Ook moet worden gecontroleerd of de vereiste meelstroom kan worden gehandhaafd.
Wordt de afscheider rechtstreeks in de meelsilo geïnstalleerd?
Dat is niet de belangrijkste toepassing.
Dit model is voornamelijk ontworpen voor installatie in de toevoerleiding van de silo, voordat het meel de opslagruimte bereikt.
Gebruikelijke opstelling:
Meeltransportleiding → Magneetscheider → Meelsilo
Zonder technische controle mag niet worden aangenomen dat de afscheider geschikt is voor directe installatie binnen de silo.
Kan de afscheider in een vulleiding van een meelsilo worden geïnstalleerd?
Ja, wanneer de leidinggeometrie, transportmethode en bedrijfsomstandigheden compatibel zijn.
Belangrijke aandachtspunten zijn:
-
Leidingdiameter
-
Aansluittype
-
Stromingsrichting
-
Transportmethode
Voor vulsystemen onder druk is aanvullende technische verificatie noodzakelijk.
Verandert magnetische scheiding de eigenschappen van het meel?
De afscheider is niet ontworpen om de samenstelling of verwerkingseigenschappen van het meel te veranderen.
De functie is het opvangen van geschikte ferromagnetische metaaldeeltjes.
Het apparaat is niet bedoeld om het eiwitgehalte, vochtgehalte, de chemische samenstelling of smaak van het meel te wijzigen.
Kan de afscheider na de meelopslag worden gebruikt?
Gebruik op andere geschikte transportpunten voor droge producten kan worden overwogen wanneer de technische omstandigheden compatibel zijn.
De belangrijkste toepassing van dit model blijft echter de toevoerleiding van de meelsilo.
Voor processtappen na opslag kan een magneetscheider die specifiek voor dat installatiepunt is ontworpen geschikter zijn.
Kan de afscheider vóór het verpakken van meel worden gebruikt?
Gebruik op een geschikt transportpunt vóór de verpakking kan worden onderzocht.
Dit model is echter voornamelijk ontworpen voor toevoerleidingen van meelsilo’s en niet specifiek voor verpakkingsmachines.
De installatieplaats moet worden gekozen op basis van de werkelijke procesconfiguratie.
Wat is het verschil met een magneetscheider voor de uitgang van een plansifter?
Deze producten zijn ontworpen voor verschillende procespunten en aansluitgeometrieën.
| Kenmerk | Meelsilo-inlaatmagneetscheider | Plansifter-uitlaatmagneetscheider |
|---|---|---|
| Hoofdtoepassing | Inlaat van meelsilo | Uitgang van plansifter |
| Inlaat | Ø250 mm | Rechthoekig 340×230 mm |
| Uitlaat | Ø250 mm | Ø250 mm |
| Magneetstaven | 4xØ25 mm | 4xØ25 mm |
| Magneetmateriaal | Neodymium | Neodymium |
Het meelsilomodel heeft een ronde inlaat en uitlaat met dezelfde diameter.
Het plansiftermodel heeft daarentegen een rechthoekige inlaat en een ronde uitlaat.
Wat is het verschil met een magneetscheider voor een meelmenglijn?
Deze modellen zijn bedoeld voor verschillende fasen van de meelverwerking.
| Kenmerk | Meelsilo-inlaatmagneetscheider | Meelmenglijn-magneetscheider |
|---|---|---|
| Hoofdtoepassing | Vóór meelopslag | Na het mengen van meel |
| Inlaatdiameter | Ø250 mm | Ø200 mm |
| Uitlaatdiameter | Ø250 mm | Ø200 mm |
| Magneetstaven | 4xØ25 mm | 3xØ25 mm |
| Magneetmateriaal | Neodymium | Neodymium |
Het siloinlaatmodel is bedoeld voor controle van ferromagnetische verontreinigingen vóór opslag.
Het meelmenglijnmodel is bedoeld voor de uitgang van het mengproces.
Kunnen alle drie de magneetscheiders in dezelfde meelfabriek worden gebruikt?
Ja, wanneer de installatieopbouw en het beheersplan voor verontreinigingen meerdere magnetische scheidingspunten rechtvaardigen.
| Magneetscheidermodel | Gebruikelijke installatieplaats |
|---|---|
| 340×230 mm / Ø250 mm, 4xØ25 mm | Uitgang van plansifter |
| Ø250 mm / Ø250 mm, 4xØ25 mm | Inlaat van meelsilo |
| Ø200 mm / Ø200 mm, 3xØ25 mm | Meelmenglijn |
Het toepassen van magneetscheiders in verschillende procesfasen kan extra mogelijkheden bieden om ferromagnetische verontreinigingen op te vangen.
Wat is de maximale bedrijfstemperatuur?
Voor dit model is geen geverifieerde maximale bedrijfstemperatuur opgegeven.
De toegestane temperatuur hangt af van de magneetconstructie, procestemperatuur en bedrijfsomstandigheden.
Zonder technische bevestiging mag geen specifieke temperatuurlimiet worden aangenomen.
Heeft de afscheider periodieke inspecties nodig?
Ja.
Periodieke inspecties moeten onder andere betrekking hebben op:
-
Magneetstaven
-
RVS-behuizing
-
Lademechanisme
-
Inlaat- en uitlaataansluitingen
-
Opgehoopte metaaldeeltjes
-
Mechanische slijtage
-
Mogelijke beschadigingen
-
Algemene reinheid
De inspectiefrequentie moet worden vastgesteld volgens de onderhouds- en voedselveiligheidsprocedures van het bedrijf.
Wat zijn de belangrijkste kenmerken van deze meelsilo magneetscheider?
Dit model combineert:
-
Ronde inlaat Ø250 mm
-
Ronde uitlaat Ø250 mm
-
4 neodymium magneetstaven Ø25 mm
-
Behuizing van RVS AISI 304
-
Uitneembare magneetlade
-
Handmatige reiniging
-
Werking met permanente magneten
-
Toepassing in toevoerleidingen van meelsilo’s
Deze eigenschappen maken het een magnetische scheidingsoplossing die speciaal is ontworpen voor geschikte transportpunten van droog meel direct vóór opslag.
Kan een meelsilo magneetscheider op maat worden geproduceerd?
Ja.
Neodymium magneetscheiders met lade kunnen worden geproduceerd volgens de specifieke eisen van meelfabrieken en transportsystemen voor droge producten.
Mogelijke aanpassingen zijn:
-
Inlaatdiameter
-
Uitlaatdiameter
-
Aantal magneetstaven
-
Diameter van de magneetstaven
-
Magneetkwaliteit
-
Vereiste magnetische fluxdichtheid
-
Behuizingsafmetingen
-
Aansluitgeometrie
-
Ladeconstructie
-
Reinigingsmechanisme
-
Eisen aan de bedrijfstemperatuur
Bij maatwerk moeten de werkelijke meeleigenschappen, de doelstellingen voor metaalverontreinigingscontrole en de installatieomstandigheden worden meegenomen.
