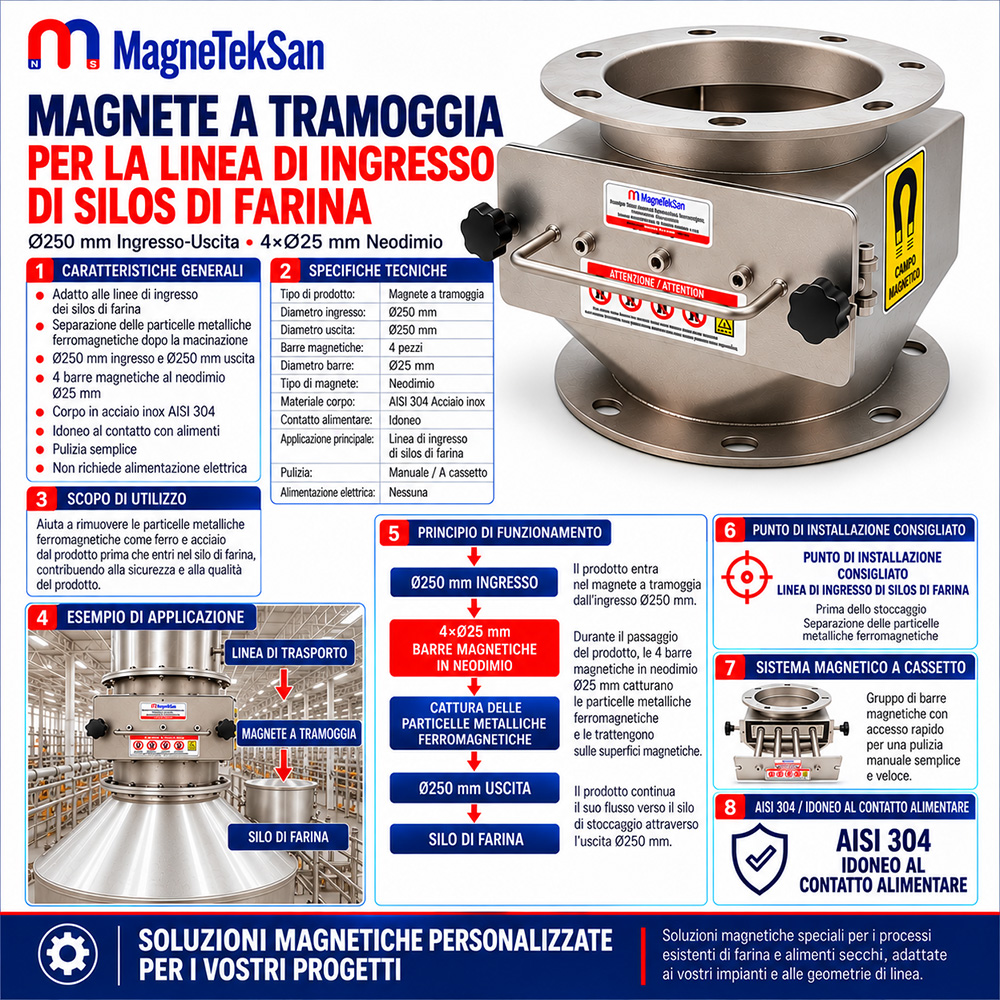

Ø250 mm Separatore Magnetico a Cassetto al Neodimio – Per Linee di Ingresso dei Silos della Farina
Ø250 mm Separatore Magnetico a Cassetto al Neodimio – Per Linee di Ingresso dei Silos della Farina
Caratteristiche Generali
- Progettato per le linee di ingresso dei silos della farina.
- Trattiene contaminanti metallici ferromagnetici.
- Diametro di ingresso e uscita Ø250 mm.
- 4 barre magnetiche al neodimio Ø25 mm.
- Corpo in acciaio inox AISI 304.
- Adatto a farina secca e scorrevole.
- Cassetto estraibile per la pulizia manuale.
- Magneti permanenti, senza alimentazione elettrica.
Specifiche Tecniche
- Tipo di Prodotto: Separatore magnetico a cassetto al neodimio
- Applicazione: Linea di ingresso silo farina
- Ingresso / Uscita: Ø250 mm
- Barre Magnetiche: 4xØ25 mm
- Materiale Magnetico: Neodimio
- Materiale del Corpo: Acciaio inox AISI 304
- Pulizia: Manuale / Cassetto estraibile
- Alimentazione Elettrica: Non necessaria
Il separatore magnetico silo farina Ø250 mm è un separatore magnetico a cassetto al neodimio progettato per trattenere i contaminanti metallici ferromagnetici prima dell’ingresso della farina nel silo di stoccaggio. È dotato di 4 barre magnetiche al neodimio Ø25 mm, ingresso e uscita Ø250 mm e corpo in acciaio inox AISI 304. Il cassetto estraibile facilita la pulizia manuale e le ispezioni periodiche, mentre il sistema a magneti permanenti funziona senza alimentazione elettrica.
| Specifica tecnica | Valore |
|---|---|
| Tipo di prodotto | Separatore magnetico a cassetto al neodimio |
| Applicazione principale | Linea di ingresso silo farina |
| Punto di installazione | Prima del silo di stoccaggio della farina |
| Diametro di ingresso | Ø250 mm |
| Diametro di uscita | Ø250 mm |
| Numero di barre magnetiche | 4 |
| Diametro delle barre magnetiche | Ø25 mm |
| Materiale magnetico | Neodimio |
| Materiale del corpo | Acciaio inox AISI 304 |
| Contatto alimentare | Progettato per applicazioni alimentari |
| Prodotto adatto | Farina secca e scorrevole |
| Metodo di pulizia | Manuale / Cassetto estraibile |
| Alimentazione elettrica | Non necessaria |
| Contaminanti trattenuti | Ferro e particelle metalliche ferromagnetiche |
| Funzione principale | Controllo della contaminazione metallica prima dello stoccaggio |
Che cos’è un separatore magnetico per silo della farina?
Un separatore magnetico silo farina è un’apparecchiatura industriale progettata per trattenere le particelle metalliche ferromagnetiche presenti nella farina prima che il prodotto raggiunga un silo di stoccaggio.
Questo modello è specificamente destinato alle linee di ingresso dei silos della farina.
Le caratteristiche principali comprendono:
-
Ingresso Ø250 mm
-
Uscita Ø250 mm
-
4 barre magnetiche al neodimio
-
Diametro delle barre Ø25 mm
-
Corpo in acciaio inox AISI 304
-
Cassetto magnetico estraibile
-
Pulizia manuale
-
Funzionamento senza elettricità
La sua funzione principale è fornire un ulteriore punto di separazione magnetica immediatamente prima dello stoccaggio della farina.
Perché la separazione magnetica è importante all’ingresso dei silos della farina?
Prima di raggiungere un silo di stoccaggio, la farina può attraversare diverse apparecchiature meccaniche.
Tra queste:
-
Laminatoi a cilindri
-
Plansichter
-
Elevatori a tazze
-
Trasportatori a coclea
-
Tubazioni di trasporto della farina
-
Valvole e deviatori
-
Tramogge intermedie
-
Collegamenti meccanici
L’usura dei componenti, gli interventi di manutenzione o eventuali danni meccanici possono provocare l’introduzione di particelle di ferro o acciaio al carbonio nel prodotto.
L’installazione di un separatore magnetico prima del silo contribuisce a ridurre il trasferimento di contaminanti ferromagnetici idonei nella farina immagazzinata.
Perché installare un separatore magnetico prima dello stoccaggio della farina?
L’ingresso del silo rappresenta un punto di controllo importante, poiché si trova immediatamente prima dello stoccaggio del prodotto.
L’installazione di un separatore magnetico in questa posizione permette di sottoporre la farina a un’ulteriore fase di separazione magnetica.
Questo può contribuire a trattenere particelle ferromagnetiche provenienti dall’usura delle apparecchiature situate a monte.
Dove viene installato il separatore magnetico?
Il punto principale di installazione è la linea di ingresso del silo della farina, tra il sistema di trasporto e il silo di stoccaggio.
Esempio di processo:
Produzione e trasporto della farina ↓ Tubazione di trasporto Ø250 mm ↓ Separatore magnetico silo farina Ø250 mm ↓ 4xØ25 mm barre magnetiche al neodimio ↓ Uscita Ø250 mm ↓ Silo di stoccaggio della farina
La configurazione definitiva deve essere stabilita in base alla geometria dell’impianto, ai collegamenti e alle caratteristiche di scorrimento della farina.
Come funziona il separatore magnetico per silo della farina?
La farina entra nel separatore attraverso un’apertura di Ø250 mm.
All’interno del corpo, il prodotto scorre attorno a quattro barre magnetiche al neodimio, ciascuna con diametro Ø25 mm.
Le particelle ferromagnetiche che passano sufficientemente vicino alle superfici magnetiche possono essere attratte e trattenute.
Tra questi contaminanti possono rientrare frammenti di ferro, particelle di acciaio al carbonio e residui ferromagnetici derivanti dall’usura delle apparecchiature.
La farina prosegue attraverso la zona di separazione ed esce dall’apertura Ø250 mm verso il silo di stoccaggio.
Perché ingresso e uscita hanno un diametro di Ø250 mm?
Il separatore presenta diametri di collegamento identici:
Diametro di ingresso: Ø250 mm
Diametro di uscita: Ø250 mm
Questa configurazione permette di valutare l’integrazione in linee circolari compatibili da Ø250 mm.
Tuttavia, il tipo di collegamento e le dimensioni di montaggio devono essere verificati sull’impianto esistente.
Il solo diametro Ø250 mm non determina la capacità di trattamento.
Quali sono i vantaggi di avere ingresso e uscita dello stesso diametro?
Diametri identici possono semplificare l’integrazione nelle tubazioni circolari compatibili.
Quando la geometria dell’impianto lo consente, possono ridurre la necessità di raccordi di transizione.
Tuttavia, le barre magnetiche occupano una parte della sezione interna di passaggio, quindi il comportamento effettivo del flusso deve essere valutato.
Quante barre magnetiche contiene il separatore?
Questo modello contiene 4 barre magnetiche al neodimio.
Ogni barra ha un diametro di Ø25 mm.
Le barre sono installate all’interno del corpo e costituiscono le principali superfici magnetiche per trattenere i contaminanti ferromagnetici idonei.
Qual è la funzione delle barre magnetiche Ø25 mm?
Le barre generano campi magnetici permanenti.
Quando la farina scorre attorno alle barre, le particelle metalliche ferromagnetiche idonee possono essere attratte verso le loro superfici.
I contaminanti vengono trattenuti mentre la farina continua ad attraversare il separatore.
Le prestazioni effettive dipendono dalle proprietà delle particelle, dalla distribuzione del campo magnetico, dal flusso del prodotto e dalla distanza tra i contaminanti e le superfici magnetiche.
Perché vengono utilizzati magneti al neodimio?
I magneti al neodimio sono magneti permanenti capaci di generare campi magnetici intensi in dimensioni compatte.
Sono comunemente impiegati nelle apparecchiature di separazione magnetica per prodotti alimentari secchi.
La loro natura permanente permette di generare il campo magnetico senza alimentazione elettrica.
Qual è l’intensità magnetica in Gauss?
Per questo modello non è stato specificato un valore Gauss verificato.
Pertanto, non sarebbe corretto presentarlo come un separatore da 10000 o 12000 Gauss senza una misurazione o conferma tecnica.
La densità di flusso magnetico e il relativo punto di misura devono essere stabiliti attraverso un’adeguata verifica tecnica.
Quale grado di magnete al neodimio viene utilizzato?
Il separatore utilizza barre magnetiche al neodimio.
Tuttavia, non è stato confermato un grado specifico come N35, N42 o N45.
Questo dato deve essere verificato prima di inserirlo nelle specifiche tecniche o nei documenti d’ordine.
Quali contaminanti metallici può trattenere il separatore?
Il separatore è progettato per trattenere contaminanti con proprietà ferromagnetiche sufficienti, tra cui:
-
Particelle di ferro
-
Frammenti di acciaio al carbonio
-
Trucioli di acciaio ferromagnetico
-
Particelle metalliche derivanti dall’usura delle apparecchiature
-
Altri materiali con proprietà ferromagnetiche adeguate
Le prestazioni effettive dipendono da dimensioni, forma, composizione e proprietà magnetiche delle particelle, oltre che dalle condizioni operative.
Può trattenere particelle di ferro molto piccole?
Le particelle fini di ferro possono essere attratte dalle barre al neodimio quando le loro proprietà magnetiche e le condizioni operative lo consentono.
Tuttavia, per questo modello non è stata specificata una dimensione minima di cattura verificata.
Una garanzia di separazione per una determinata dimensione in micrometri richiede prove specifiche per l’applicazione.
Può trattenere particelle di acciaio inox?
Dipende dal tipo di acciaio inox e dalle sue condizioni metallurgiche.
Alcuni acciai inox sono magnetici, mentre determinate qualità austenitiche reagiscono debolmente ai campi magnetici.
Di conseguenza, non è possibile garantire la cattura di tutte le particelle di acciaio inox.
Quando questo tipo di contaminazione rappresenta un rischio, si consigliano prove con campioni rappresentativi.
Può eliminare alluminio, rame o ottone?
No, non tramite la normale attrazione ferromagnetica.
Alluminio, rame e ottone non sono materiali ferromagnetici.
Il separatore non deve quindi essere considerato una soluzione universale per eliminare tutti i tipi di metalli.
Può eliminare pietre, plastica o altri corpi estranei?
No.
Pietre, plastica, legno e altri materiali non magnetici non vengono trattenuti dal sistema a magneti permanenti.
Per eliminarli possono essere necessari setacci meccanici, metal detector o altre tecnologie di separazione.
Questo prodotto è un setaccio per farina?
No.
Un separatore magnetico e un setaccio meccanico operano secondo principi differenti.
| Apparecchiatura | Principio di separazione |
|---|---|
| Separatore magnetico a cassetto al neodimio | Proprietà ferromagnetiche |
| Setaccio meccanico per farina | Dimensione delle particelle |
Entrambe le tecnologie possono essere utilizzate nello stesso impianto molitorio secondo la strategia di controllo dei contaminanti.
Il separatore magnetico può sostituire un metal detector?
No.
Il separatore magnetico trattiene fisicamente le particelle ferromagnetiche idonee sulle superfici magnetiche.
Un metal detector identifica elettronicamente i contaminanti metallici entro i propri limiti di rilevamento convalidati.
I due sistemi possono svolgere funzioni complementari in un programma di sicurezza alimentare e controllo dei corpi estranei.
Perché il corpo è realizzato in acciaio inox AISI 304?
Il corpo del separatore è realizzato in acciaio inox AISI 304.
Questo materiale è ampiamente utilizzato nelle apparecchiature per l’industria alimentare.
Le sue caratteristiche comprendono:
-
Resistenza alla corrosione in condizioni appropriate
-
Superfici facilmente pulibili
-
Resistenza meccanica
-
Idoneità a numerose applicazioni alimentari
-
Possibilità di utilizzo in costruzioni igieniche
La compatibilità con specifici detergenti chimici e ambienti operativi deve essere verificata separatamente.
Il separatore è adatto alle applicazioni a contatto con gli alimenti?
Sì.
Il prodotto è progettato per applicazioni alimentari ed è dotato di un corpo in acciaio inox AISI 304.
È destinato a condizioni appropriate di trasporto della farina secca e scorrevole.
Eventuali dichiarazioni di conformità, documenti relativi ai materiali e approvazioni richieste dall’impianto devono essere verificati prima dell’installazione.
Come funziona il sistema a cassetto estraibile?
Le barre magnetiche sono installate in un gruppo a cassetto estraibile.
Durante la pulizia o l’ispezione, l’operatore può estrarre il cassetto per accedere alle superfici magnetiche.
Questa configurazione facilita il controllo delle particelle metalliche accumulate, la pulizia delle barre e il successivo riposizionamento del gruppo.
È necessario prevedere spazio sufficiente attorno al separatore per consentire l’estrazione sicura del cassetto.
Come vengono pulite le barre magnetiche?
Una tipica procedura di pulizia manuale può comprendere i seguenti passaggi:
-
Arrestare il flusso della farina.
-
Isolare in sicurezza le apparecchiature collegate e impedire riavvii accidentali.
-
Aprire il meccanismo del cassetto.
-
Estrarre il gruppo delle barre magnetiche.
-
Rimuovere con attenzione le particelle ferromagnetiche accumulate.
-
Controllare le superfici magnetiche per individuare usura o danni.
-
Reinserire e fissare correttamente il cassetto.
-
Riavviare la linea secondo le procedure approvate.
Devono essere rispettate le procedure aziendali di sicurezza alimentare, igiene e sicurezza sul lavoro.
Con quale frequenza deve essere pulito il separatore?
Non esiste un intervallo di pulizia universale valido per tutte le linee di ingresso dei silos della farina.
La frequenza dipende da:
-
Quantità di farina trasportata
-
Livello di contaminazione metallica
-
Ore di funzionamento
-
Accumulo sulle barre magnetiche
-
Caratteristiche del prodotto
-
Procedure di manutenzione
-
Requisiti di controllo qualità
Ispezioni più frequenti durante il periodo iniziale di utilizzo possono aiutare a definire un programma di pulizia appropriato.
Cosa succede se sulle barre si accumula troppo metallo?
Un accumulo eccessivo di particelle ferromagnetiche può ridurre la superficie magnetica disponibile per trattenere nuovi contaminanti.
Può inoltre influenzare il flusso del prodotto.
Le ispezioni e le pulizie regolari sono quindi importanti per mantenere le condizioni operative previste.
Il separatore magnetico richiede elettricità?
No.
Il separatore utilizza magneti permanenti al neodimio.
Non richiede:
-
Alimentazione elettrica
-
Bobine elettromagnetiche
-
Quadro di controllo magnetico
-
Alimentatore in corrente continua
Il campo magnetico è generato dai magneti permanenti.
Il separatore influisce sul flusso della farina?
Le barre magnetiche occupano una parte della sezione interna di passaggio.
Di conseguenza, possono influenzare il movimento della farina all’interno del corpo.
Il comportamento effettivo del flusso dipende da:
-
Densità apparente
-
Contenuto di umidità
-
Scorrevolezza della farina
-
Portata di alimentazione
-
Geometria interna
-
Orientamento di installazione
Non è possibile garantire una portata specifica o l’assenza totale di intasamenti senza valutare le condizioni reali del processo.
Qual è la capacità di trattamento in tonnellate all’ora?
Per questo modello non è stata comunicata una capacità di trattamento verificata.
I diametri di ingresso e uscita Ø250 mm non sono sufficienti, da soli, a determinare una portata in kg/h o t/h.
La capacità effettiva deve essere valutata in base alle caratteristiche della farina, alla sezione interna libera e alle condizioni operative.
Può essere utilizzato nelle linee di trasporto pneumatico della farina?
La compatibilità di questo modello con sistemi di trasporto pneumatico in pressione non è stata confermata.
Non sono stati specificati valori verificati di pressione massima di esercizio o resistenza alla pressione.
Prima dell’installazione in un sistema pneumatico pressurizzato è quindi necessaria una valutazione ingegneristica separata.
L’applicazione principale riguarda punti di trasferimento idonei per farina secca e ingressi dei silos.
Può essere utilizzato nelle linee a caduta gravitazionale?
L’utilizzo nelle linee a gravità per farina secca può essere preso in considerazione quando la geometria dell’impianto e le condizioni di flusso sono compatibili.
L’orientamento di installazione e i dettagli dei collegamenti devono essere valutati per il processo specifico.
È inoltre necessario verificare che venga mantenuta la portata richiesta.
Il separatore viene installato direttamente all’interno del silo?
Non è questa la sua applicazione principale.
Questo modello è progettato principalmente per l’installazione sulla linea di ingresso del silo, prima che la farina entri nel volume di stoccaggio.
Configurazione tipica:
Linea di trasporto della farina → Separatore magnetico → Silo della farina
Non si deve presumere che il separatore sia destinato all’installazione direttamente all’interno del silo senza una verifica tecnica.
Può essere installato su una linea di riempimento del silo della farina?
Sì, quando la geometria della linea, il metodo di trasporto e le condizioni operative sono compatibili.
Gli aspetti principali da considerare comprendono:
-
Diametro della linea
-
Tipo di collegamento
-
Direzione del flusso
-
Metodo di trasporto
I sistemi di riempimento in pressione richiedono una verifica tecnica aggiuntiva.
La separazione magnetica modifica le proprietà della farina?
Il separatore non è progettato per modificare la composizione o le caratteristiche tecnologiche della farina.
La sua funzione è trattenere le particelle metalliche ferromagnetiche idonee.
Non è destinato a modificare il contenuto proteico, l’umidità, la composizione chimica o il sapore della farina.
Può essere utilizzato dopo lo stoccaggio della farina?
L’utilizzo in altri punti di trasferimento di prodotti secchi può essere valutato quando le condizioni tecniche sono compatibili.
Tuttavia, l’applicazione principale di questo modello rimane la linea di ingresso del silo della farina.
Per le fasi successive allo stoccaggio può essere preferibile un separatore progettato specificamente per quel punto del processo.
Può essere utilizzato prima del confezionamento della farina?
L’utilizzo in un punto di trasferimento appropriato prima del confezionamento può essere valutato.
Tuttavia, questo modello è progettato principalmente per le linee di ingresso dei silos della farina, non specificamente per le macchine confezionatrici.
La scelta della posizione deve basarsi sulla configurazione reale del processo.
Qual è la differenza rispetto al separatore magnetico per uscita Plansifter?
I due prodotti sono progettati per punti di processo e geometrie di collegamento differenti.
| Caratteristica | Separatore ingresso silo | Separatore uscita Plansifter |
|---|---|---|
| Applicazione principale | Ingresso silo farina | Uscita Plansifter |
| Ingresso | Ø250 mm | Rettangolare 340×230 mm |
| Uscita | Ø250 mm | Ø250 mm |
| Barre magnetiche | 4xØ25 mm | 4xØ25 mm |
| Materiale magnetico | Neodimio | Neodimio |
Il modello per silo presenta ingresso e uscita circolari dello stesso diametro.
Il modello per Plansifter prevede invece una transizione da un ingresso rettangolare a un’uscita circolare.
Qual è la differenza rispetto al separatore magnetico per linea di miscelazione della farina?
Questi modelli sono destinati a fasi differenti della lavorazione della farina.
| Caratteristica | Separatore ingresso silo | Separatore linea di miscelazione |
|---|---|---|
| Applicazione principale | Prima dello stoccaggio | Dopo la miscelazione |
| Diametro di ingresso | Ø250 mm | Ø200 mm |
| Diametro di uscita | Ø250 mm | Ø200 mm |
| Barre magnetiche | 4xØ25 mm | 3xØ25 mm |
| Materiale magnetico | Neodimio | Neodimio |
Il modello per ingresso silo è destinato al controllo dei contaminanti ferromagnetici prima dello stoccaggio.
Il modello per linea di miscelazione è destinato all’uscita del processo di miscelazione.
Tutti e tre i separatori possono essere utilizzati nello stesso mulino?
Sì, quando il progetto dell’impianto e i requisiti di controllo dei contaminanti giustificano più punti di separazione magnetica.
| Modello di separatore | Punto di installazione tipico |
|---|---|
| 340×230 mm / Ø250 mm, 4xØ25 mm | Uscita Plansifter |
| Ø250 mm / Ø250 mm, 4xØ25 mm | Ingresso silo farina |
| Ø200 mm / Ø200 mm, 3xØ25 mm | Linea di miscelazione della farina |
L’utilizzo di separatori in diverse fasi può offrire ulteriori opportunità di trattenere contaminanti ferromagnetici.
Qual è la temperatura massima di esercizio?
Per questo modello non è stata specificata una temperatura massima di esercizio verificata.
La temperatura ammissibile dipende dalla costruzione dei magneti, dalla temperatura del processo e dalle condizioni operative.
Non si deve presumere un limite di temperatura specifico senza conferma tecnica.
Il separatore richiede ispezioni periodiche?
Sì.
Le ispezioni periodiche dovrebbero comprendere:
-
Barre magnetiche
-
Corpo in acciaio inox
-
Meccanismo del cassetto
-
Collegamenti di ingresso e uscita
-
Particelle metalliche accumulate
-
Usura meccanica
-
Eventuali danni
-
Stato generale di pulizia
La frequenza delle ispezioni deve essere definita secondo le procedure di manutenzione e sicurezza alimentare dell’impianto.
Quali sono le caratteristiche distintive di questo separatore magnetico per silo della farina?
Questo modello combina:
-
Ingresso circolare Ø250 mm
-
Uscita circolare Ø250 mm
-
4 barre magnetiche al neodimio Ø25 mm
-
Corpo in acciaio inox AISI 304
-
Cassetto magnetico estraibile
-
Pulizia manuale
-
Funzionamento con magneti permanenti
-
Applicazione nelle linee di ingresso dei silos della farina
Queste caratteristiche lo rendono una soluzione di separazione magnetica progettata per punti di trasferimento idonei della farina secca immediatamente prima dello stoccaggio.
È possibile realizzare un separatore magnetico per silo della farina su misura?
Sì.
I separatori magnetici a cassetto al neodimio possono essere realizzati in base alle esigenze specifiche dei mulini e dei sistemi di trasporto di prodotti secchi.
Le opzioni di personalizzazione comprendono:
-
Diametro di ingresso
-
Diametro di uscita
-
Numero di barre magnetiche
-
Diametro delle barre
-
Grado dei magneti
-
Densità di flusso magnetico richiesta
-
Dimensioni del corpo
-
Geometria dei collegamenti
-
Configurazione del cassetto
-
Meccanismo di pulizia
-
Requisiti di temperatura di esercizio
La progettazione personalizzata deve considerare le caratteristiche effettive della farina, gli obiettivi di controllo della contaminazione metallica e le condizioni di installazione.
Similar Products
