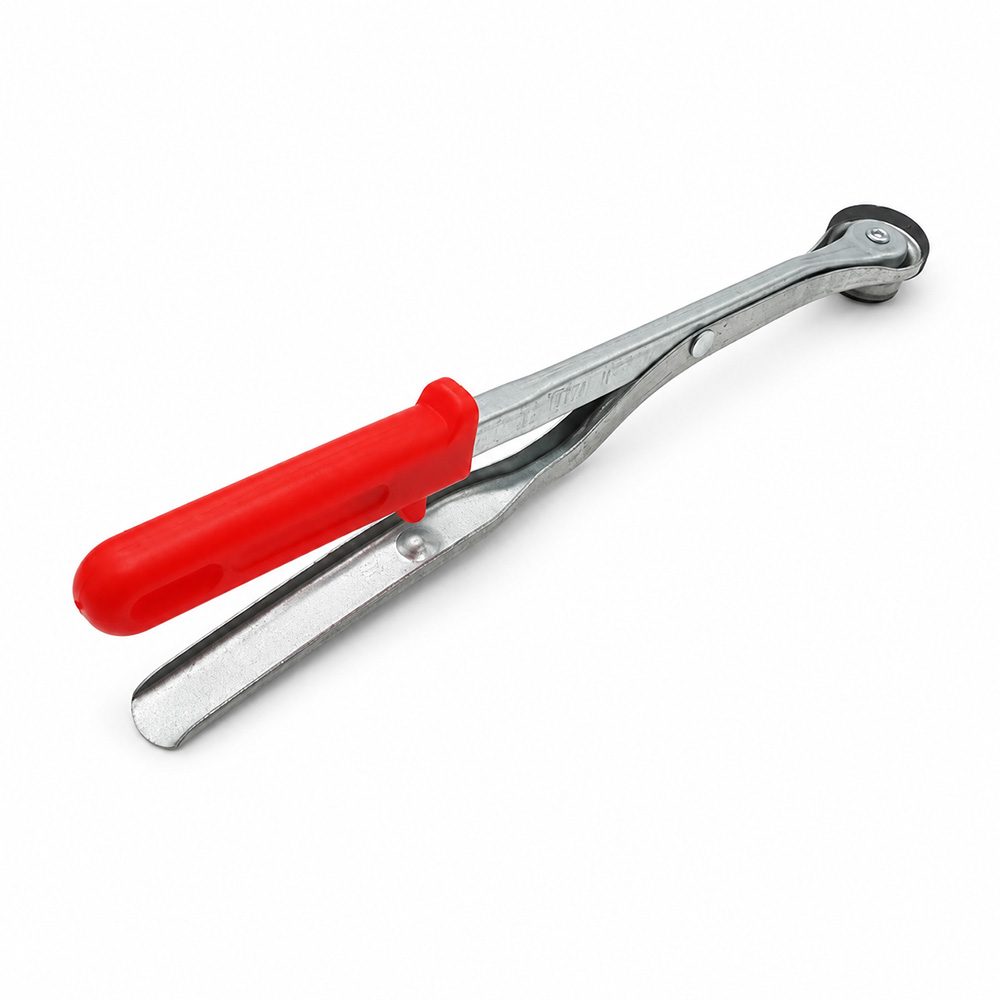

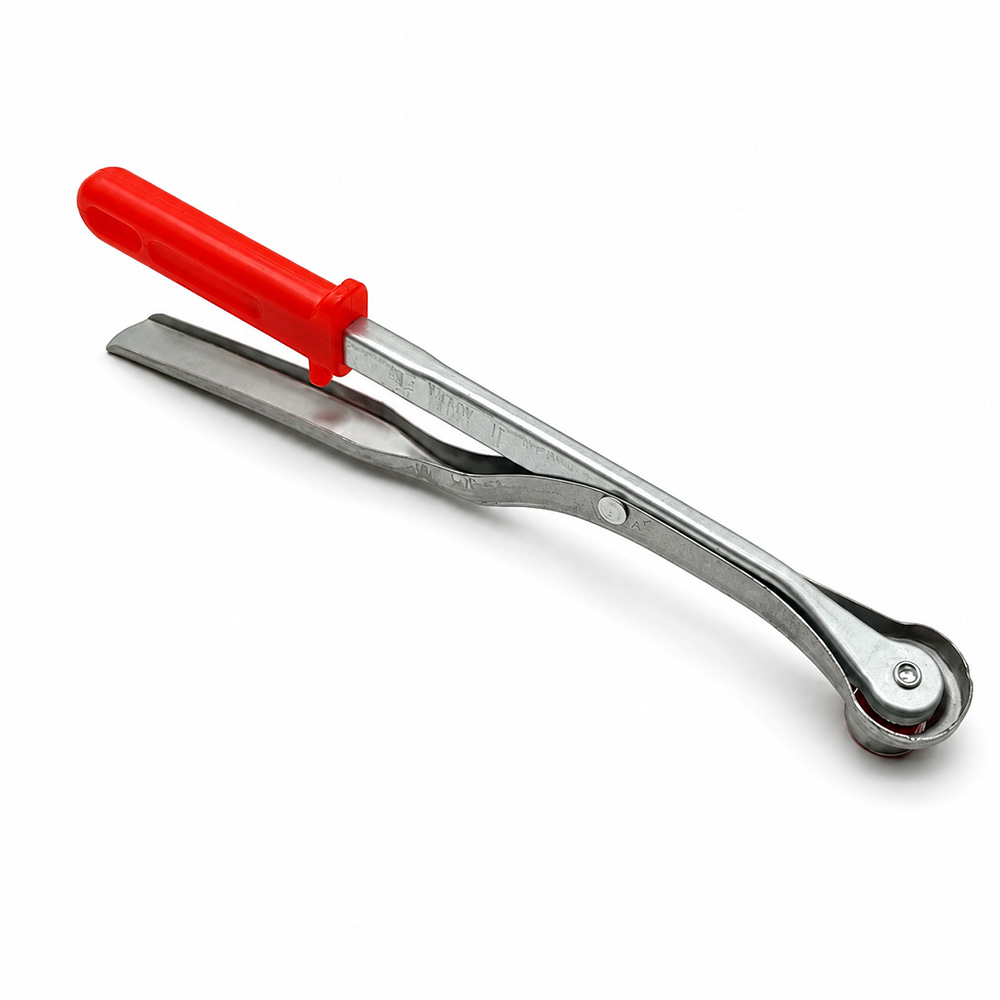

280 mm Magnetheber für Stanzteile aus Blech – Ein Magnetkopf für Pressen
280 mm Magnetheber für Stanzteile aus Blech – Ein Magnetkopf für Pressen
Allgemeine Merkmale
- Handgeführtes magnetisches Aufnahmegerät zum Aufnehmen kleiner ferromagnetischer Blechteile nach Stanz-, Press- und geeigneten Schneidvorgängen.
- Die Gesamtlänge von 280 mm erleichtert das Erreichen geeigneter Stahlteile auf Pressentischen und an anderen zugänglichen Arbeitsbereichen, ohne scharfe Schnittkanten direkt greifen zu müssen.
- Ein einzelner Magnetkopf bildet einen magnetischen Kontaktpunkt zum Aufnehmen geeigneter Eisen- und Stahlkomponenten.
- Die Nenntragfähigkeit beträgt 1 kg; die tatsächliche Haltekraft hängt von der Stahlsorte, der Blechdicke, der Oberflächenbeschaffenheit und der wirksamen magnetischen Kontaktfläche ab.
- Hilft dabei, den direkten Handkontakt mit scharfen Kanten und Graten zu reduzieren, die beim Stanzen und Schneiden von Blechen entstehen.
- Die tragbare Ausführung unterstützt das kontrollierte manuelle Aufnehmen und Umsetzen geeigneter Teile, nachdem die Maschine angehalten und in einen sicheren Zustand versetzt wurde.
- Das Permanentmagnetsystem benötigt weder einen elektrischen Anschluss noch Batterien, eine externe Stromversorgung oder eine elektronische Steuerung zur Erzeugung der Magnetkraft.
- Geeignet für entsprechende Anwendungen in Presswerken, Stanzereien, Blechbearbeitungsbetrieben und Arbeitsbereichen zur manuellen Sammlung kleiner ferromagnetischer Teile.
Technische Merkmale
- Produkttyp: Handgeführter Magnetheber für Blechteile
- Gesamtlänge: 280 mm
- Magnetkopfkonfiguration: Ein Magnetkopf
- Anzahl magnetischer Kontaktpunkte: 1
- Nenntragfähigkeit: 1 kg
- Bedienung: Manuell
- Magnetsystem: Permanentmagnet
- Elektrische Versorgung: Nicht erforderlich
- Geeignete Werkstoffe: Eisen und geeignete ferromagnetische Stahlsorten
- Hauptanwendung: Aufnahme kleiner Blechteile nach Press- und Stanzvorgängen
- Weitere Anwendung: Entnahme kleiner Teile nach geeigneten Schneidwerkzeug- und Stanzwerkzeugvorgängen
- Einflussfaktoren auf die Haltekraft: Werkstoff, Dicke, Beschichtung, Oberflächenzustand, Geometrie und wirksamer Magnetkontakt
Der Magnetheber für Stanzteile mit 280 mm Gesamtlänge ist ein tragbares, handgeführtes Werkzeug mit einem Magnetkopf zum Aufnehmen kleiner ferromagnetischer Blechteile nach Press-, Stanz- und Schneidvorgängen. Seine längliche Bauform erleichtert das Erreichen geeigneter Stahlkomponenten, ohne scharfe Schnittkanten direkt greifen zu müssen, während der einzelne magnetische Kontaktpunkt eine kontrollierte manuelle Teileentnahme unterstützt. Das Werkzeug besitzt eine Nenntragfähigkeit von 1 kg, arbeitet mit einem Permanentmagneten ohne elektrische Versorgung und erreicht eine tatsächliche Haltekraft, die vom Werkstoff, der Blechdicke, der Bauteilgeometrie und den Kontaktbedingungen abhängt.
| Technische Angabe | Wert |
|---|---|
| Produkttyp | Handgeführter Magnetheber für Blechteile |
| Gesamtlänge | 280 mm |
| Magnetkopfkonfiguration | Ein Magnetkopf |
| Magnetische Kontaktpunkte | 1 |
| Nenntragfähigkeit | 1 kg |
| Bedienungsart | Manuell |
| Magnetsystem | Permanentmagnet |
| Elektrische Versorgung | Nicht erforderlich |
| Hauptanwendung | Teileentnahme nach Press- und Stanzvorgängen |
| Weitere Anwendung | Blechschneiden und Stanzwerkzeuge |
| Geeignete Werkstoffe | Eisen und ferromagnetischer Stahl |
| Bevorzugte Kontaktfläche | Ausreichend ebene Stahloberfläche |
| Kontaktkonfiguration | Ein magnetischer Kontaktpunkt |
| Hauptfunktion | Aufnahme kleiner geschnittener Blechteile |
| Einflussfaktoren auf die Haltekraft | Werkstoff, Dicke, Beschichtung, Geometrie und Kontakt |
| Produktkategorie | Handmagnete |
1. 280 mm Magnetheber für Stanzteile in der industriellen Blechbearbeitung
Der 280 mm lange Magnetheber für Stanzteile ist ein handgeführtes Werkzeug zur Aufnahme kleiner ferromagnetischer Komponenten nach Press-, Stanz- und Schneidvorgängen. Seine längliche Konstruktion erleichtert das Erreichen geeigneter Werkstücke, ohne deren scharfe Schnittkanten unmittelbar anfassen zu müssen.
Am Arbeitsende befindet sich ein einzelner Magnetkopf, der einen magnetischen Kontaktpunkt mit dem Werkstück bildet. Diese Ausführung eignet sich insbesondere für die manuelle Entnahme kleiner Stahlteile aus zugänglichen Bereichen von Pressentischen und Arbeitsstationen.
Die angegebene Nenntragfähigkeit beträgt 1 kg unter geeigneten Material- und Kontaktbedingungen. Die tatsächlich verfügbare Haltekraft wird unter anderem von der Stahlsorte, der Blechdicke, dem Oberflächenzustand und der wirksamen Kontaktfläche beeinflusst.
Das Werkzeug arbeitet mit einem Permanentmagneten und benötigt keine elektrische Versorgung. Es ist für die kontrollierte manuelle Teileentnahme bestimmt und darf nicht mit einem industriellen Lasthebemagneten gleichgesetzt werden.
2. Magnetische Teileentnahme nach Pressvorgängen
Blechpressen werden zur Herstellung geformter, gestanzter und geschnittener Metallkomponenten eingesetzt. Nach Abschluss eines Arbeitszyklus können kleine Werkstücke auf dem Pressentisch oder in zugänglichen Sammelbereichen zurückbleiben.
Die unmittelbare Entnahme mit den Händen kann durch scharfe Kanten, Grate und eingeschränkte Platzverhältnisse erschwert werden. Ein Magnetheber bietet für geeignete ferromagnetische Teile eine alternative Aufnahmemöglichkeit.
Der Bediener führt den Magnetkopf an eine zugängliche Kontaktfläche des Werkstücks und überprüft den sicheren Halt. Anschließend kann das Teil kontrolliert zu einem vorgesehenen Sammelbehälter bewegt werden.
Vor jeder manuellen Entnahme muss die Presse angehalten und ordnungsgemäß gesichert werden. Der Magnetheber erlaubt keinen Eingriff in laufende oder anderweitig gefährliche Maschinenbewegungen.

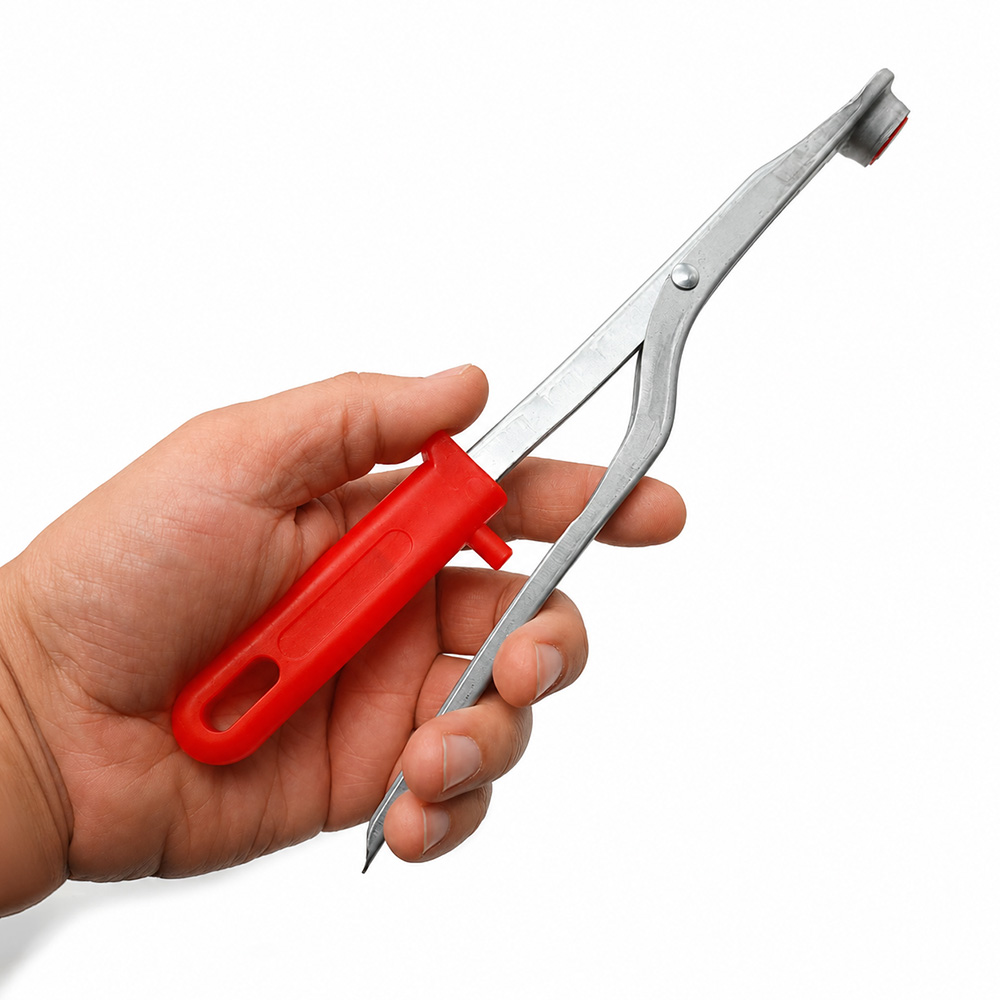

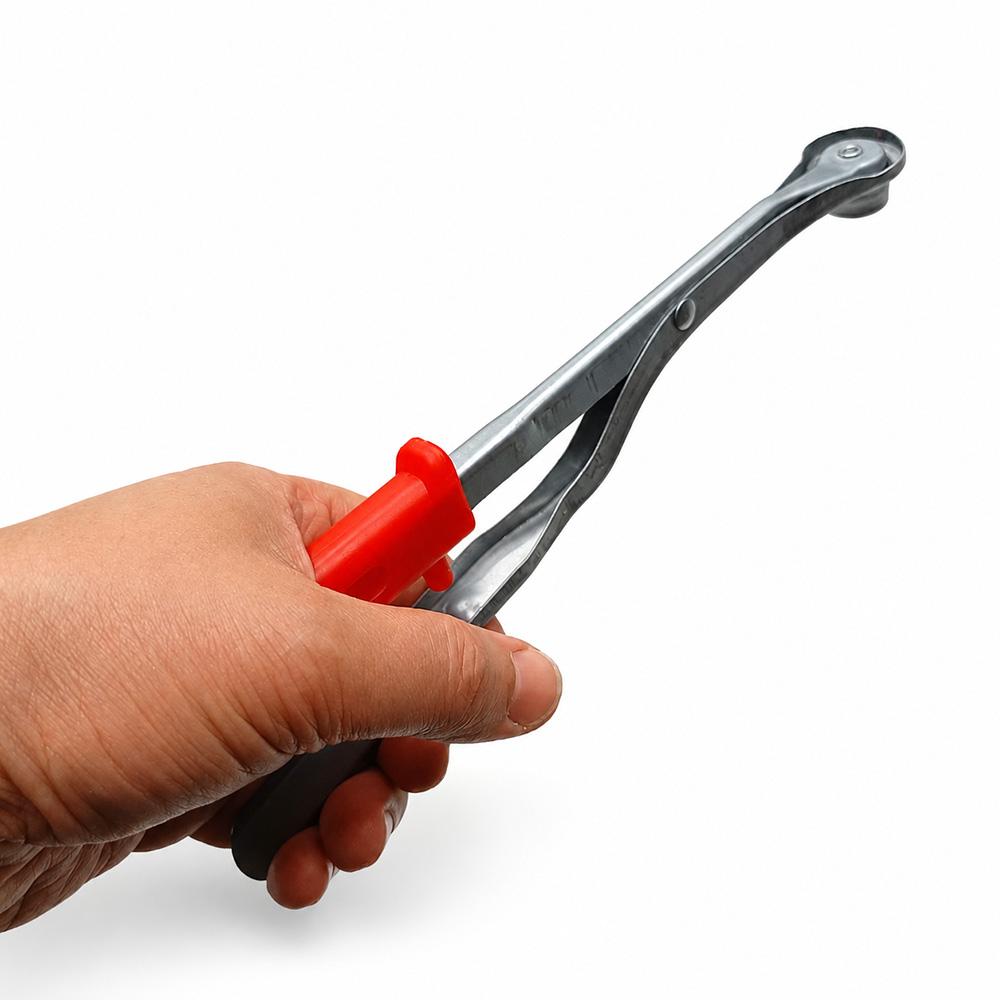

3. Gesamtlänge von 280 mm und Reichweite des Bedieners
Die Gesamtlänge des Magnethebers beträgt 280 mm. Diese Angabe bezeichnet die vollständige Produktlänge und nicht die magnetische Wirkungsdistanz oder den Durchmesser des Kontaktbereichs.
Die längliche Bauform kann den Zugang zu kleinen Werkstücken auf Arbeitstischen und neben stillstehenden Werkzeugen erleichtern. Die tatsächlich erreichbaren Stellen hängen von der Maschinenkonstruktion und der Lage des Bauteils ab.
Die zusätzliche Reichweite kann den direkten Kontakt der Finger mit bestimmten scharfen Blechkanten verringern. Sie beseitigt jedoch keine mechanischen Gefährdungen durch Pressen, Stanzwerkzeuge oder bewegliche Maschinenteile.
Vorgeschriebene Sicherheitsabstände und Zugangsbeschränkungen müssen eingehalten werden. Das Werkzeug darf niemals verwendet werden, um Schutzeinrichtungen zu umgehen oder in eine arbeitende Presse hineinzugreifen.

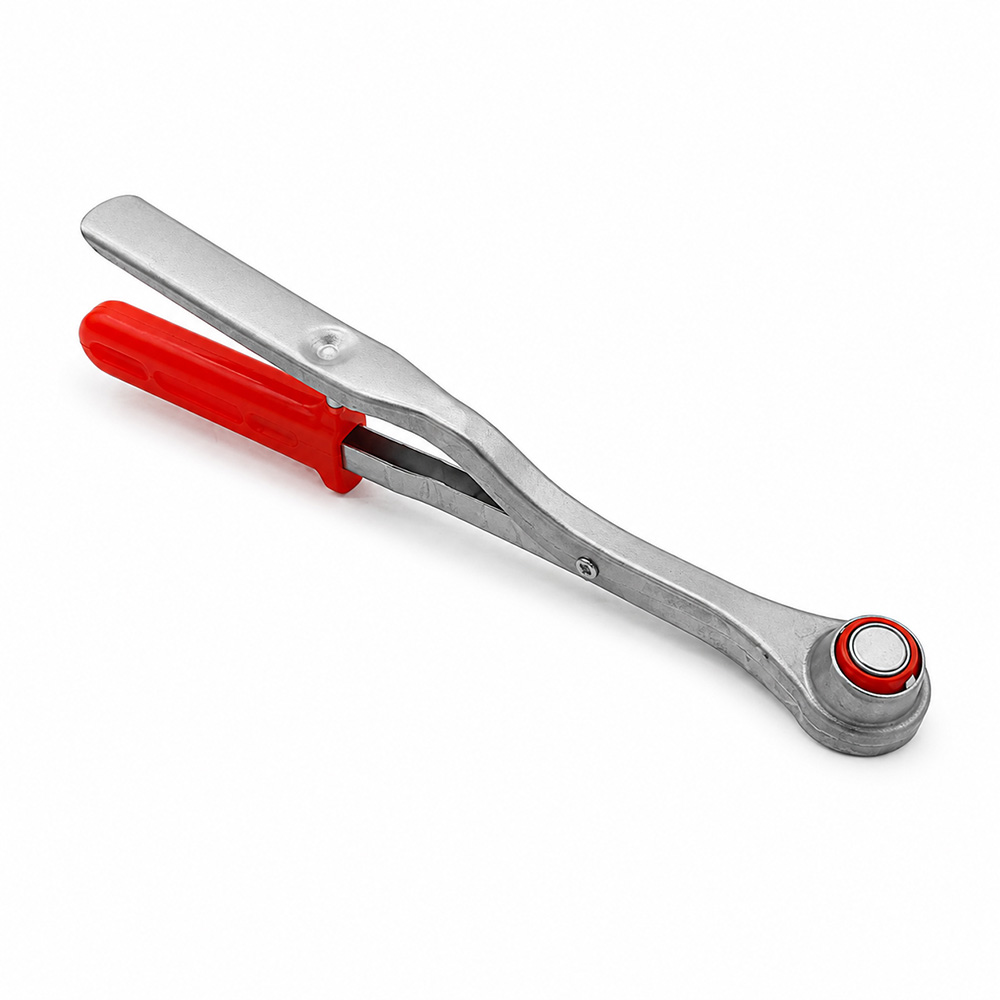

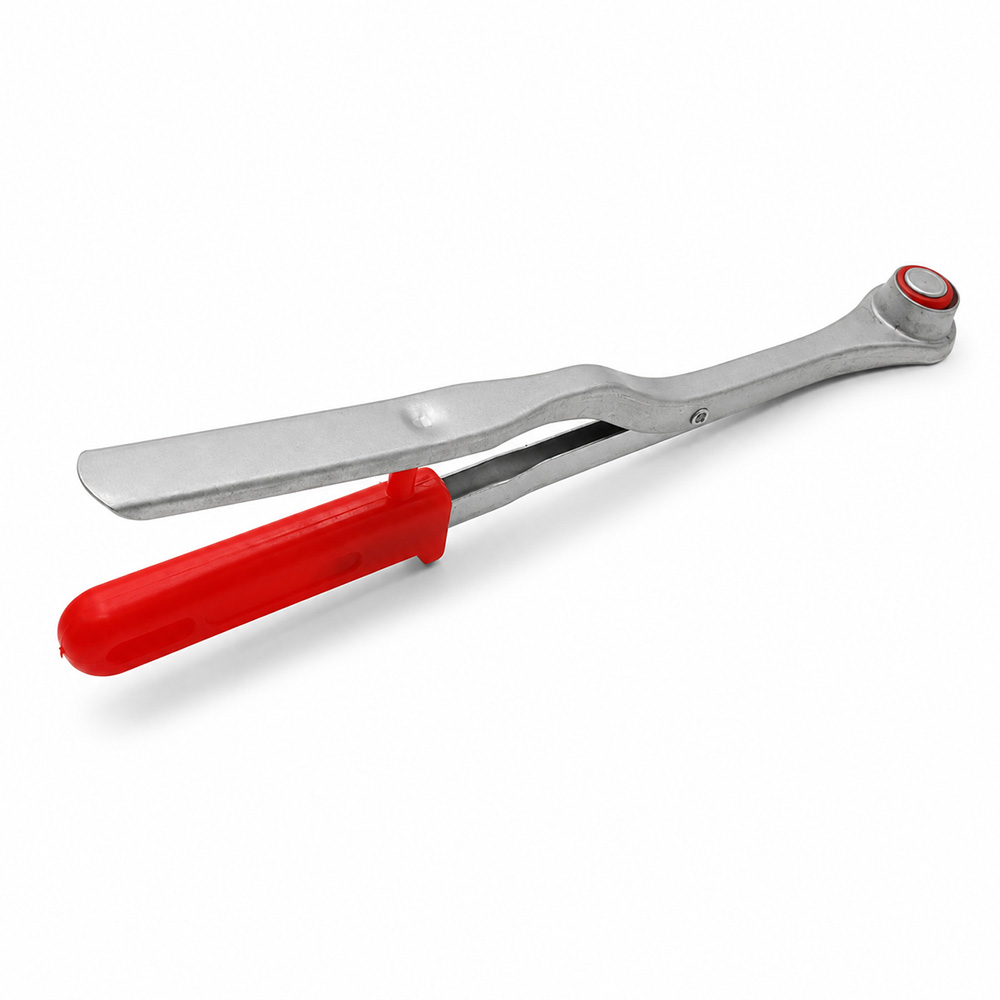

4. Konstruktion mit einem einzelnen Magnetkopf
Dieses Modell verfügt am Arbeitsende über einen einzelnen Magnetkopf. Damit entsteht ein magnetischer Kontaktpunkt zum Aufnehmen geeigneter ferromagnetischer Bauteile.
Die einpunktige Kontaktanordnung kann bei kleinen Stahlteilen und begrenzten Kontaktflächen vorteilhaft sein. Voraussetzung ist, dass eine ausreichende und zuverlässig nutzbare magnetische Kontaktfläche vorhanden ist.
Anders als bei Werkzeugen mit zwei Magnetköpfen verteilt sich der Kontakt nicht auf zwei getrennte Stellen. Abhängig von Form und Schwerpunkt kann das Werkstück deshalb zum Kippen oder Drehen neigen.
Vor dem Transport sollte der Bediener die Stabilität der Verbindung überprüfen. Eine zunächst starke magnetische Anziehung garantiert nicht automatisch eine sichere Lage während der gesamten Bewegung.
5. Nenntragfähigkeit von 1 kg
Für den handgeführten Magnetheber wird eine Nenntragfähigkeit von 1 kg angegeben. Dieser Wert beschreibt die vorgesehene Nennleistung unter geeigneten Werkstoff- und Kontaktbedingungen.
Bei dünnen Blechen, unebenen Oberflächen, Schutzbeschichtungen oder geringer Kontaktfläche kann die tatsächliche Haltekraft niedriger ausfallen. Auch die Orientierung des Werkstücks beeinflusst seine Stabilität beim Aufnehmen.
Ein Bauteil mit einer Masse unter 1 kg ist daher nicht automatisch für die Aufnahme geeignet. Geometrie, Schwerpunktlage und magnetische Eigenschaften müssen ebenfalls berücksichtigt werden.
Das Werkzeug ist weder für das Heben von Lasten über Personen noch für den Transport schwerer Industriebauteile vorgesehen. Solche Anwendungen erfordern dafür ausgelegte Hebeeinrichtungen.
6. Manuelle Handhabung geschnittener Blechteile

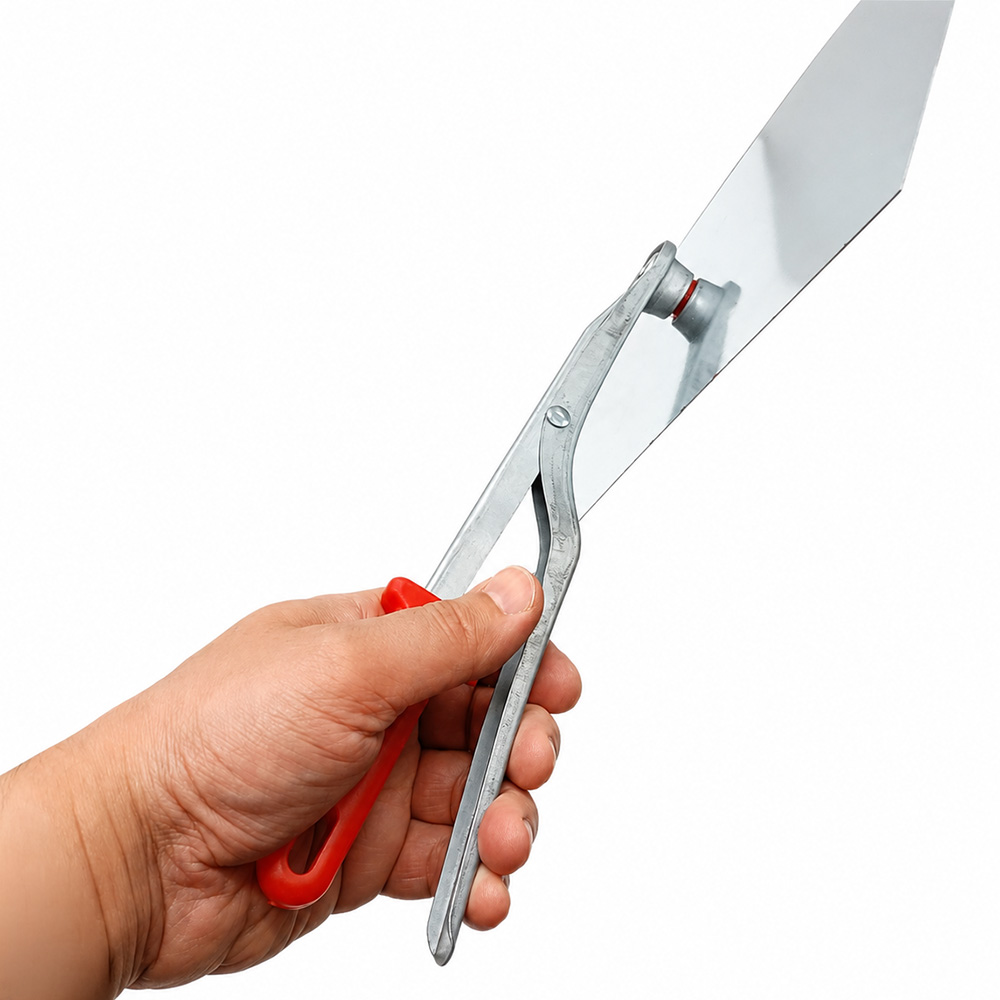

Die manuelle Teileentnahme umfasst das Erkennen des Werkstücks, die Auswahl einer geeigneten Kontaktfläche und das kontrollierte Umsetzen. Der Magnetheber kann diese Schritte bei kompatiblen Stahlkomponenten unterstützen.
Der Bediener setzt den Magnetkopf auf eine zugängliche Stelle der Werkstückoberfläche. Vor dem Anheben muss überprüft werden, ob der magnetische Halt für die geplante Bewegung ausreicht.
Anschließend kann das Teil über eine kurze Strecke zu einer Sammelschale, einem Prüftisch oder einem vorgesehenen Behälter transportiert werden. Das Lösen muss entsprechend der tatsächlichen Werkzeugausführung und den Bedienungsanweisungen erfolgen.
Ruckartige Bewegungen sollten während der Handhabung vermieden werden. Eine kontrollierte Führung reduziert das Risiko des Verrutschens, Verdrehens oder unbeabsichtigten Ablösens.
7. Einsatzmöglichkeiten in Presswerken und Stanzereien
In Presswerken werden Metallkomponenten durch Schneiden, Umformen und Stanzen hergestellt. Kleine ferromagnetische Werkstücke können nach der Bearbeitung in zugänglichen Bereichen zurückbleiben.
Der 280 mm lange Magnetheber kann Bediener beim Sammeln geeigneter Stahlteile unterstützen. Besonders relevant ist dies bei Produktionsabläufen, in denen die manuelle Teileentnahme regelmäßig erforderlich ist.
Dank des Permanentmagnetsystems kann das Werkzeug ohne elektrischen Anschluss verwendet werden. Die tragbare Ausführung ermöglicht den Einsatz an verschiedenen geeigneten Arbeitsstationen.
Die tatsächliche Eignung hängt vom Werkstückmaterial und von der Maschinenanordnung ab. Vor jedem manuellen Zugang muss die Anlage stillgesetzt und gesichert sein.
8. Entnahme von Teilen nach Schneidwerkzeug- und Stanzwerkzeugvorgängen
Schneid- und Stanzwerkzeuge trennen definierte Formen aus Blechen oder Metallstreifen. Nach der Bearbeitung können kleine Stahlteile auf zugänglichen Werkzeugflächen liegen bleiben.
Ein Magnetheber mit einem Magnetkopf kann das Aufnehmen solcher Komponenten erleichtern, sofern Werkstoff und Geometrie geeignet sind. Dadurch lässt sich das direkte Greifen scharfer Schnittkanten teilweise vermeiden.
Der Magnetkopf sollte vorsichtig an das Werkstück herangeführt werden, damit empfindliche Werkzeugflächen nicht beschädigt werden. Auch der vorgesehene Entnahmeweg muss auf mögliche Hindernisse geprüft werden.
Das Werkzeug darf nicht in einen aktiven Werkzeugbereich eingeführt werden. Sichere Maschinenstillsetzung und die geltenden Zugangsverfahren bleiben zwingend erforderlich.
9. Verringerung des direkten Kontakts mit scharfen Blechkanten
Beim Stanzen und Schneiden können scharfe Schnittkanten und Grate entstehen. Das unmittelbare Greifen solcher Bereiche erhöht die Gefahr von Schnitt- und Schürfverletzungen.
Ein magnetisches Aufnahmegerät kann ein geeignetes Stahlteil über dessen ferromagnetische Oberfläche erfassen. Dadurch muss der Bediener bestimmte scharfe Kanten nicht unmittelbar anfassen.
Dieser Vorteil setzt eine zuverlässige magnetische Verbindung und eine kontrollierte Bewegung voraus. Sehr dünne, verformte oder ungünstig liegende Werkstücke können eine andere Entnahmemethode erfordern.
Geeignete Schutzhandschuhe und weitere vorgeschriebene persönliche Schutzausrüstung bleiben notwendig. Der Magnetheber ist ein Hilfsmittel und ersetzt keine betrieblichen Schutzmaßnahmen.
10. Funktionsweise des Permanentmagneten ohne Stromversorgung
Der Magnetheber nutzt einen Permanentmagneten zur Anziehung geeigneter ferromagnetischer Materialien. Die magnetische Kraft wird ohne Netzanschluss und ohne elektrisch betriebene Magnetspule bereitgestellt.
Für die Magnetfunktion sind weder Batterien noch Ladegeräte oder elektronische Steuereinheiten erforderlich. Das vereinfacht den Einsatz bei geeigneten manuellen Sammelarbeiten.
Die magnetische Anziehung ist auch während der normalen Handhabung vorhanden. Deshalb können benachbarte Eisen- und Stahlgegenstände unbeabsichtigt angezogen werden.
Die Unabhängigkeit von elektrischer Energie bedeutet nicht, dass sämtliche Gefahren entfallen. Mechanische Stöße, unbeabsichtigte Anziehung und magnetfeldempfindliche Geräte müssen berücksichtigt werden.
11. Eignung für Eisen und ferromagnetischen Stahl
Das Produkt ist hauptsächlich für Eisen und geeignete ferromagnetische Stahlsorten vorgesehen. Diese Werkstoffe können die notwendige magnetische Wechselwirkung für die Teileaufnahme bereitstellen.
Unterschiedliche Stahlsorten weisen nicht zwangsläufig dieselben magnetischen Eigenschaften auf. Chemische Zusammensetzung und metallurgischer Zustand können die Haltekraft beeinflussen.
Auch die Blechdicke spielt eine wichtige Rolle im magnetischen Kreis. Sehr dünne Stahlteile können andere Haltebedingungen aufweisen als dickere Bauteile mit geeigneter Kontaktfläche.
Die Eignung sollte am tatsächlich verwendeten Produktionsbauteil überprüft werden. Wenn keine zuverlässige magnetische Verbindung entsteht, ist eine alternative Aufnahmemethode erforderlich.
12. Warum Aluminiumbleche nicht geeignet sind
Aluminium ist unter üblichen Einsatzbedingungen kein ferromagnetischer Werkstoff. Ein herkömmlicher Permanentmagnet kann Aluminium deshalb nicht wie geeigneten Stahl festhalten.
Dieser Magnetheber ist nicht für die gewöhnliche Entnahme von Aluminiumstanzteilen oder geschnittenen Aluminiumkomponenten bestimmt. Sein Magnetkopf ist für kompatible Eisen- und Stahlwerkstoffe vorgesehen.
Ähnliche Abmessungen oder ein vergleichbares Gewicht bedeuten nicht, dass Aluminium und Stahl dieselbe magnetische Reaktion zeigen. Vor der Verwendung ist die Werkstoffart entscheidend.
Für Aluminium können mechanische Greifer, Vakuumsysteme oder andere geeignete Lösungen geprüft werden. Die Auswahl muss sich nach der Bauteilgeometrie und den betrieblichen Anforderungen richten.
13. Kupfer, Messing und nicht ferromagnetische Metalle
Kupfer und Messing besitzen nicht die ferromagnetischen Eigenschaften, die für die übliche Aufnahme mit diesem Werkzeug erforderlich sind. Dasselbe gilt für zahlreiche andere nicht ferromagnetische Metalllegierungen.
Eine glänzende metallische Oberfläche ist kein Hinweis auf magnetische Eignung. Entscheidend sind die tatsächlichen magnetischen Eigenschaften des jeweiligen Werkstoffs.
Werden an einer Presse verschiedene Metalle verarbeitet, sollte das Material vor dem Aufnahmeversuch identifiziert werden. So lassen sich unzureichende Verbindungen und unerwartetes Ablösen vermeiden.
Der Magnetheber ist als Spezialwerkzeug für geeignete ferromagnetische Teile zu betrachten. Nicht kompatible Materialien benötigen andere Greif- oder Aufnahmesysteme.
14. Magnetische Eigenschaften von Edelstahl
Edelstahl umfasst verschiedene Werkstoffgruppen mit unterschiedlichen magnetischen Eigenschaften. Einige Edelstahlsorten sind deutlich magnetisch, während andere nur schwach auf Permanentmagnete reagieren.
Kaltverformung und weitere Bearbeitungsschritte können das magnetische Verhalten ebenfalls verändern. Die allgemeine Bezeichnung Edelstahl reicht daher zur Bestätigung der Eignung nicht aus.
Ein praktischer Versuch am tatsächlichen Werkstück kann helfen, die magnetische Anziehung und die Stabilität zu beurteilen. Masse, Geometrie und Schwerpunktlage müssen dabei ebenfalls berücksichtigt werden.
Für sämtliche Edelstahlsorten kann keine einheitliche Haltekraft angenommen werden. Vor einer regelmäßigen Anwendung ist die konkrete Werkstoffqualität zu prüfen.
15. Bedeutung ebener magnetischer Kontaktflächen
Die magnetische Aufnahme funktioniert üblicherweise besser, wenn der Magnetkopf möglichst dicht an einer geeigneten Stahloberfläche anliegt. Eine ausreichend ebene Kontaktfläche kann den Luftspalt minimieren.
Gewölbte, verformte oder ungleichmäßige Werkstücke bieten unter Umständen nur eine begrenzte Auflagefläche. Dadurch steigt der magnetische Widerstand und die verfügbare Anziehungskraft kann sinken.
Der einzelne Magnetkopf sollte auf einer möglichst geeigneten und zugänglichen Fläche positioniert werden. Ein nur punktueller oder unsicherer Kontakt an einer Kante ist zu vermeiden.
Vor dem Anheben muss die Stabilität der Verbindung kontrolliert werden. Die Nenntragfähigkeit kann ungeeignete Kontaktbedingungen nicht ausgleichen.
16. Einpunktkontakt und Stabilität des Werkstücks
Bei diesem Modell erfolgt die magnetische Aufnahme an einem Kontaktpunkt. Das Werkstück wird somit nicht zwischen zwei voneinander getrennten Magnetköpfen gehalten.
Die Lage des Schwerpunkts beeinflusst, ob ein Bauteil beim Transport waagerecht bleibt. Lange oder unregelmäßig geformte Teile können sich um den Kontaktbereich drehen.
Eine ausreichend starke magnetische Anziehung verhindert nicht zwangsläufig jede Bewegung aufgrund ungünstiger Lastverteilung. Deshalb ist die Position des Kontaktpunkts ebenso wichtig wie das Werkstückgewicht.
Der Bediener sollte das Teil zunächst vorsichtig anheben und seine Lage beobachten. Ist die Stabilität unzureichend, muss eine andere Kontaktposition oder ein geeigneteres Werkzeug gewählt werden.
17. Einfluss der Blechdicke auf die magnetische Haltekraft
Die Blechdicke beeinflusst die Wechselwirkung zwischen dem Magnetfeld und dem Stahlbauteil. Sehr dünne Bleche können andere Halteeigenschaften aufweisen als dickere ferromagnetische Werkstücke.
Der wirksame magnetische Kreis hängt von Werkstoffeigenschaften, Geometrie und Kontaktqualität ab. Die Nenntragfähigkeit von 1 kg beschreibt deshalb nicht alle möglichen Blechdicken.
Beschichtungen und kleine Luftspalte können die verfügbare Haltekraft zusätzlich reduzieren. Diese Einflüsse sollten gemeinsam betrachtet werden.
Werden unterschiedliche Blechdicken verarbeitet, empfiehlt sich eine praktische Prüfung für jede relevante Anwendung. Ein für eine Blechdicke geeignetes Werkzeug muss bei einer anderen nicht dieselbe Leistung erreichen.
18. Handhabung lackierter und beschichteter Stahlteile
Lackierter Stahl kann weiterhin magnetisch angezogen werden, sofern der Grundwerkstoff ferromagnetisch ist. Die Lackschicht bildet jedoch einen zusätzlichen Abstand zwischen Magnetkopf und Stahloberfläche.
Mit zunehmender Beschichtungsdicke kann die Haltekraft aufgrund des größeren wirksamen Luftspalts sinken. Die tatsächliche Auswirkung hängt von der Beschichtung und dem Grundmaterial ab.
Durch Kontakt oder Verschieben des Magnetkopfs können auf dekorativen oder empfindlichen Oberflächen Spuren entstehen. Das Werkzeug ist nicht als speziell kratzfreies Handhabungssystem ausgewiesen.
Vor der Verwendung sind sowohl die Haltesicherheit als auch die Anforderungen an die Oberflächenqualität zu prüfen. Bei besonders empfindlichen Teilen kann eine alternative Greiftechnik geeigneter sein.

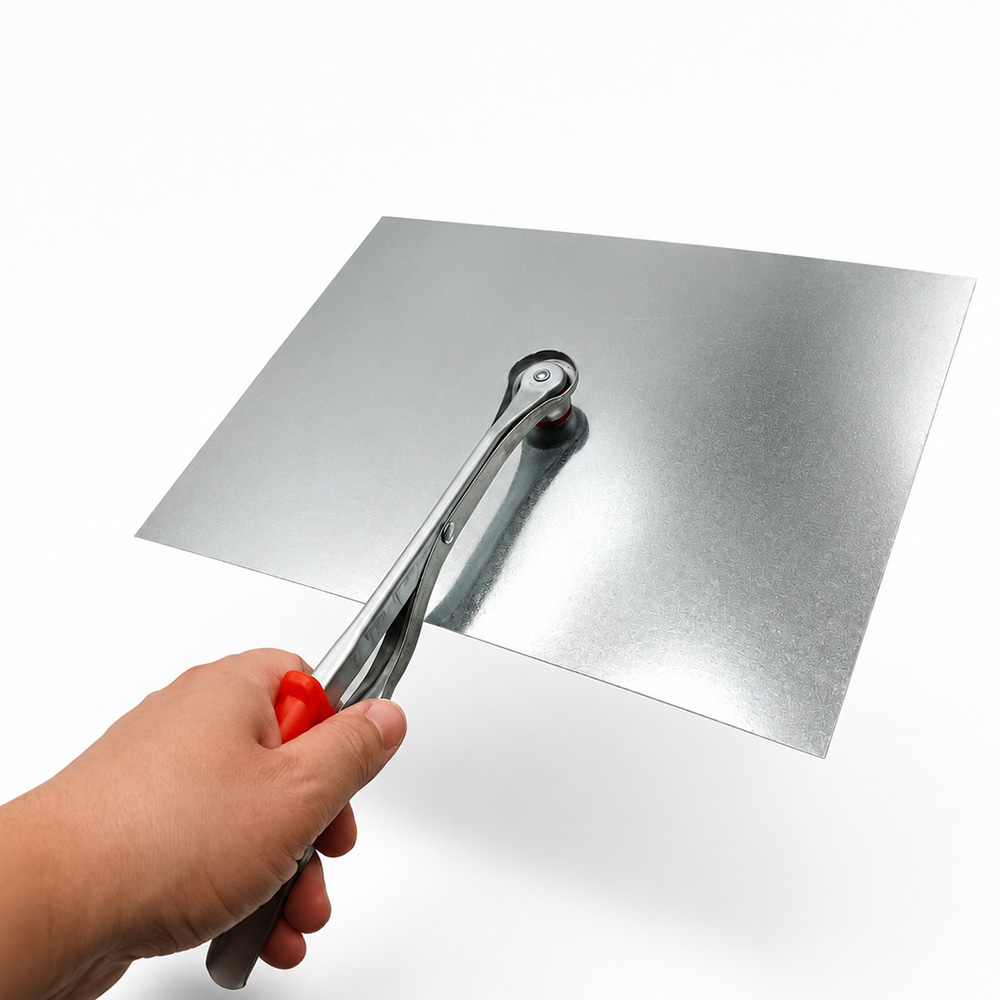

19. Anwendungen mit verzinktem Stahlblech
Verzinktes Stahlblech besteht üblicherweise aus einem Stahlgrundwerkstoff mit einer schützenden Zinkschicht. Ist der Grundwerkstoff ausreichend ferromagnetisch, bleibt eine magnetische Anziehung grundsätzlich möglich.
Die Zinkschicht schafft einen zusätzlichen Abstand zwischen Magnetkopf und Stahl. Beschichtungsdicke und Bauteilgeometrie können die verfügbare Haltekraft beeinflussen.
Verzinkte Teile können unterschiedliche Oberflächenstrukturen und Bearbeitungszustände aufweisen. Diese Unterschiede wirken sich möglicherweise auf die Gleichmäßigkeit des Magnetkontakts aus.
Der Magnetheber kann für bestimmte verzinkte Stahlteile nach praktischer Überprüfung geeignet sein. Ein ferromagnetischer Stahlkern allein garantiert noch keine zuverlässige Aufnahme.
20. Rost, Oberflächenunregelmäßigkeiten und Luftspalte
Rost, Zunderschichten und andere Oberflächenunregelmäßigkeiten können einen engen Kontakt zwischen Magnetkopf und Stahl verhindern. Dadurch entstehen zusätzliche Abstände im magnetischen Kreis.
Bereits relativ kleine Luftspalte können die magnetische Anziehung verringern. Das Ausmaß hängt von der Magnetausführung und dem Zustand des Werkstücks ab.
Ungleichmäßiger Kontakt kann außerdem dazu führen, dass sich ein Teil beim Anheben neigt oder verschiebt. Solche Bewegungen können die wirksame Kontaktfläche weiter reduzieren.
Nach Möglichkeit sollten saubere und ausreichend ebene Oberflächen verwendet werden. Wenn keine zuverlässige Verbindung erreichbar ist, muss eine andere Aufnahmemethode gewählt werden.
21. Aufnahme kleiner Stanz- und Blechteile
Bei Press- und Schneidvorgängen entstehen häufig kleine Stahlkomponenten. Ein Teil davon kann nach Abschluss des Arbeitszyklus auf zugänglichen Arbeitsflächen verbleiben.
Der 280 mm lange Magnetheber mit einem Magnetkopf kann die Sammlung geeigneter kleiner ferromagnetischer Teile erleichtern. Seine Wirksamkeit hängt von der Geometrie und der verfügbaren Kontaktfläche ab.
Die Nenntragfähigkeit von 1 kg definiert keine Mindestgröße des aufnehmbaren Werkstücks. Auch sehr leichte Kleinteile können wegen ihrer geringen Kontaktfläche schwer zuverlässig zu erfassen sein.
Entscheidend ist die kontrollierte Teileentnahme und nicht allein eine möglichst starke magnetische Anziehung. Für instabil gehaltene Komponenten sollte ein geeigneteres Werkzeug eingesetzt werden.
22. Transport zu Sammelbehältern und Prüfstationen
Nach der magnetischen Aufnahme kann das Werkstück zu einem nahegelegenen Sammelbehälter, einer Sortierschale oder einem Prüftisch bewegt werden. Dies unterstützt kurze manuelle Transportwege.
Der Bewegungsweg sollte frei von Hindernissen und Gegenständen sein, die unbeabsichtigt vom Magnetkopf angezogen werden könnten. Der Bediener muss die Kontrolle über das Teil jederzeit behalten.
Das Lösen erfolgt entsprechend der tatsächlichen Werkzeugkonstruktion und den zugehörigen Bedienungshinweisen. Es kann sinnvoll sein, das Werkstück vor dem Trennen der Magnetverbindung auf einer stabilen Fläche abzulegen.
Das Produkt ist nicht für Langstreckentransporte oder schwere Materialhandhabung bestimmt. Seine Hauptfunktion besteht im Aufnehmen und kurzen Umsetzen kleiner geeigneter Stahlteile.
23. Sicherer Einsatz an Pressen und Schneidmaschinen
Pressen und Schneidmaschinen verfügen über bewegliche Bauteile und gefährliche Arbeitsbereiche. Eine manuelle Teileentnahme darf nicht erfolgen, solange gefährliche Maschinenbewegungen möglich sind.
Vor dem Einsatz des Magnethebers muss die Maschine nach den geltenden Verfahren stillgesetzt und gesichert werden. Schutzeinrichtungen und Verriegelungen dürfen keinesfalls überbrückt werden.
Erst nach Herstellung eines sicheren Zugangs kann das Werkzeug zur Entnahme geeigneter Teile verwendet werden. Es schützt nicht vor unerwartetem Maschinenanlauf oder gefährlichen Bewegungen.
Das Personal muss entsprechend geschult sein und die maschinenspezifischen Anweisungen befolgen. Der Magnetheber ist ein Hilfswerkzeug und keine Sicherheitseinrichtung der Presse.
24. Handmagnetheber im Vergleich zum industriellen Lasthebemagneten
Ein handgeführter Magnetheber zur Teileentnahme erfüllt eine andere Aufgabe als ein industrieller Lasthebemagnet. Das 280 mm lange Modell ist für das manuelle Sammeln kleiner kompatibler Komponenten ausgelegt.
Seine Nenntragfähigkeit von 1 kg ist an geeignete Werkstoff- und Kontaktbedingungen gebunden. Daraus lässt sich keine Eignung zum sicheren Anheben großer Stahlplatten oder schwerer Maschinenteile ableiten.
Industrielle Hebevorgänge können speziell konstruierte Geräte, Lastberechnungen und zusätzliche Schutzmaßnahmen erfordern. Solche Anwendungen liegen außerhalb des vorgesehenen Einsatzbereichs dieses Werkzeugs.
Der Magnetheber sollte ausschließlich für passende manuelle Entnahmearbeiten ausgewählt werden. Schwere oder gefährliche Lasten benötigen dafür vorgesehene und entsprechend bewertete Hebemittel.
25. Kontrolle und Wartung des Magnetkopfs
Regelmäßige Sichtprüfungen tragen dazu bei, den Zustand des Magnethebers zu erhalten. Der einzelne Magnetkopf sollte auf Verschmutzung, sichtbare Schäden und ungewöhnlichen Verschleiß untersucht werden.
Auch Gehäuse, Griff und mechanische Verbindungen sollten kontrolliert werden. Lockere oder beschädigte Komponenten können die sichere Handhabung beeinträchtigen.
Während des Einsatzes können sich Eisenspäne und kleine ferromagnetische Partikel am Magnetkopf ansammeln. Diese Ablagerungen sollten mit einer geeigneten und sicheren Reinigungsmethode entfernt werden.
Bei Beschädigungen oder unzuverlässiger Haltekraft muss die Verwendung unterbrochen werden. Vor einer erneuten Inbetriebnahme ist zu prüfen, ob eine Reparatur oder ein Austausch erforderlich ist.
26. Lagerung und Schutz des Magnethebers
Das Werkzeug sollte an einem sauberen, trockenen Ort aufbewahrt und vor unnötigen mechanischen Stößen geschützt werden. Geeignete Lagerbedingungen unterstützen den Erhalt von Magnetkopf und Griff.
Permanentmagnete können auch im unbenutzten Zustand benachbarte ferromagnetische Gegenstände anziehen. Der Lagerplatz sollte unbeabsichtigten Kontakt und unkontrollierte Bewegungen solcher Gegenstände möglichst vermeiden.
Auch die Nähe zu magnetfeldempfindlichen Geräten ist zu berücksichtigen. Der geeignete Abstand hängt von den Eigenschaften der jeweiligen Geräte ab.
Nach einem Sturz oder einer stärkeren mechanischen Belastung empfiehlt sich eine Prüfung vor der nächsten Verwendung. Sichtbare Schäden oder ein ungewöhnliches Halteverhalten sollten untersucht werden.
27. Individuelle Magnetheber für die Blechfertigung
Unterschiedliche Blechbearbeitungsprozesse können verschiedene Werkzeuglängen, Magnetkopfanordnungen oder Nenntragfähigkeiten erfordern. Die passende Ausführung richtet sich nach den tatsächlichen Werkstücken.
Ein einzelner Magnetkopf kann für kleine oder schwer zugängliche Kontaktflächen geeignet sein. Für bestimmte größere Komponenten kann dagegen eine Anordnung mit zwei Magnetköpfen Vorteile bieten.
Bei einer kundenspezifischen Auslegung sollten Stahlsorte, Blechdicke, Werkstückgewicht und verfügbare Kontaktfläche berücksichtigt werden. Ebenso wichtig sind sichere Zugänglichkeit und ergonomische Handhabung.
Magneteksan kann spezielle Konfigurationen magnetischer Aufnahmegeräte für industrielle Anwendungen prüfen. Die endgültigen Eigenschaften sollten anhand der realen Bauteile und Einsatzbedingungen festgelegt werden.
28. Magneteksan Lösungen zur Entnahme von Press- und Stanzteilen
Magneteksan bietet magnetische Ausrüstung für industrielle Fertigungs- und Metallbearbeitungsanwendungen an. Der 280 mm lange Magnetheber mit einem Magnetkopf dient der manuellen Aufnahme geeigneter ferromagnetischer Komponenten.
Zu den wesentlichen technischen Angaben gehören eine Gesamtlänge von 280 mm, ein magnetischer Kontaktpunkt und eine Nenntragfähigkeit von 1 kg. Das Permanentmagnetsystem funktioniert ohne Stromversorgung oder Batterien.
Mögliche Einsatzbereiche sind Presswerke, Stanzereien, Schneidwerkzeuganwendungen und Arbeitsstationen zur manuellen Sammlung von Blechteilen. Die tatsächliche Eignung hängt von Werkstoff, Geometrie und sicherer Zugänglichkeit ab.
Für andere Bauteilgrößen oder besondere Handhabungsanforderungen können alternative Magnetkonfigurationen untersucht werden. Die Werkzeugauswahl sollte auf realen Einsatzbedingungen und nicht ausschließlich auf der angegebenen Nenntragfähigkeit beruhen.
