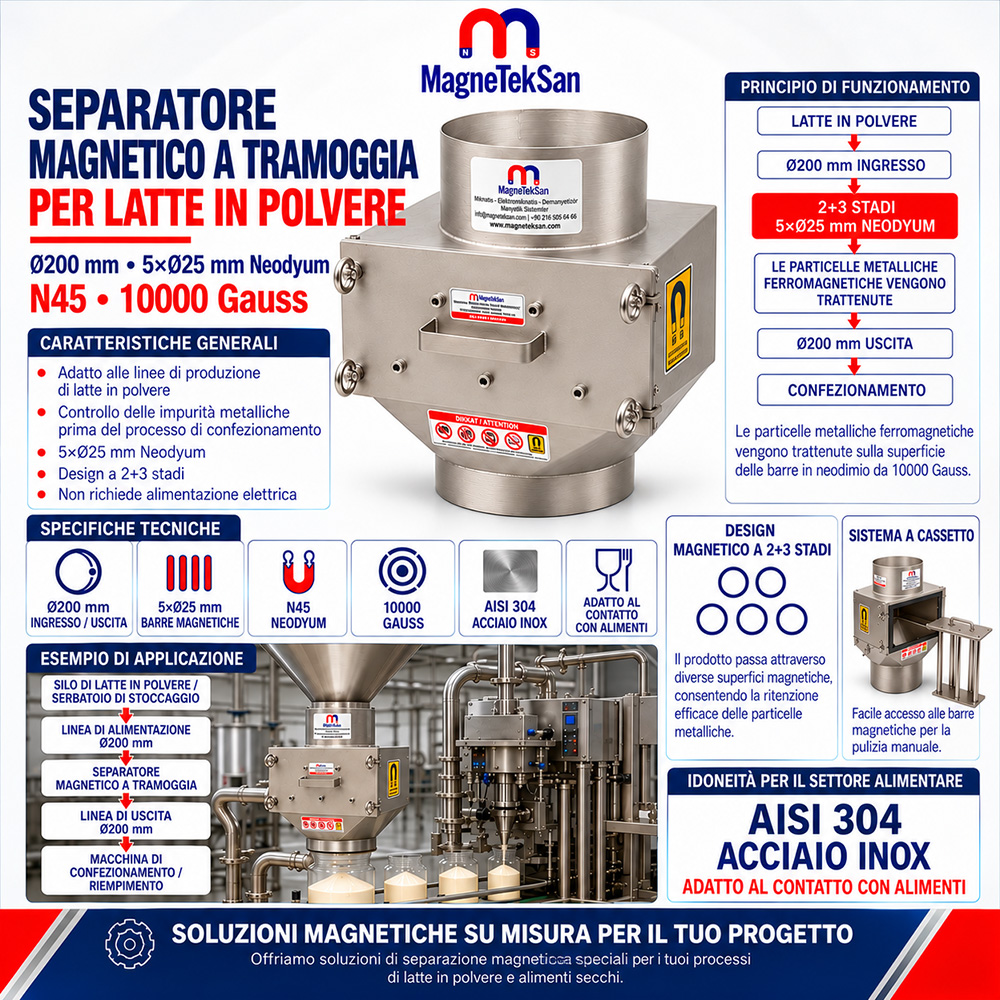

Ø200 mm Separatore Magnetico a Cassetto per Latte in Polvere – 5xØ25 mm Neodimio N45 10000 Gauss
Ø200 mm Separatore Magnetico a Cassetto per Latte in Polvere – 5xØ25 mm Neodimio N45 10000 Gauss
Caratteristiche generali
- Progettato per linee di produzione e confezionamento del latte in polvere.
- Trattiene contaminanti metallici ferromagnetici.
- Ingresso e uscita con diametro Ø200 mm.
- 5 barre magnetiche al neodimio da Ø25 mm.
- Disposizione sfalsata delle barre in configurazione 2+3.
- Magneti al neodimio N45, 10000 Gauss.
- Corpo in acciaio inox AISI 304 idoneo al contatto alimentare.
- Cassetto estraibile per facilitare la pulizia manuale.
Specifiche tecniche
- Tipo di prodotto: Separatore magnetico a cassetto al neodimio
- Ingresso / Uscita: Ø200 mm
- Barre magnetiche: 5xØ25 mm
- Disposizione delle barre: 2+3 sfalsate
- Grado magnetico: Neodimio N45
- Induzione magnetica: 10000 Gauss
- Materiale del corpo: Acciaio inox AISI 304
- Pulizia: Manuale / Cassetto estraibile
Il separatore magnetico per latte in polvere Ø200 mm è un separatore a cassetto al neodimio progettato per trattenere contaminanti metallici ferromagnetici nelle linee di produzione del latte in polvere, in particolare prima del riempimento e del confezionamento. Il corpo in acciaio inox AISI 304 contiene 5 barre magnetiche al neodimio N45 da Ø25 mm, disposte secondo una configurazione sfalsata 2+3, con un’induzione magnetica dichiarata di 10000 Gauss. Il cassetto estraibile agevola le ispezioni e la pulizia manuale, mentre i magneti permanenti funzionano senza alimentazione elettrica.
| Caratteristica tecnica | Valore |
|---|---|
| Tipo di prodotto | Separatore magnetico a cassetto al neodimio |
| Applicazione principale | Linea di produzione del latte in polvere |
| Posizione nel processo | Prima del riempimento e confezionamento |
| Diametro ingresso | Ø200 mm |
| Diametro uscita | Ø200 mm |
| Numero di barre magnetiche | 5 |
| Diametro delle barre | Ø25 mm |
| Disposizione delle barre | 2+3 sfalsate |
| Materiale magnetico | Neodimio |
| Grado magnetico | N45 |
| Induzione magnetica | 10000 Gauss |
| Materiale del corpo | Acciaio inox AISI 304 |
| Contatto alimentare | Idoneo |
| Metodo di pulizia | Manuale / Cassetto estraibile |
| Alimentazione elettrica | Non necessaria |
Che cos’è un separatore magnetico per latte in polvere?
Un separatore magnetico per latte in polvere è un’apparecchiatura industriale progettata per trattenere particelle metalliche ferromagnetiche che possono contaminare il latte in polvere durante la produzione, il trasferimento e il confezionamento.
Questo modello presenta le seguenti caratteristiche:
-
Ingresso e uscita Ø200 mm
-
5 barre magnetiche al neodimio
-
Diametro delle barre Ø25 mm
-
Magneti al neodimio N45
-
Induzione magnetica 10000 Gauss
-
Configurazione sfalsata 2+3
-
Corpo in acciaio inox AISI 304
La sua applicazione principale consiste nel creare un ulteriore punto di separazione magnetica prima del confezionamento del latte in polvere.
Perché la separazione magnetica è importante nella produzione del latte in polvere?
Durante la produzione, il latte in polvere può attraversare diverse apparecchiature:
-
Impianti di essiccazione
-
Tramogge
-
Silos di stoccaggio
-
Tubazioni di trasferimento
-
Valvole
-
Sistemi di dosaggio
-
Macchine riempitrici
-
Impianti di confezionamento
L’usura delle apparecchiature, gli interventi di manutenzione e altre fonti possono introdurre particelle di ferro o acciaio al carbonio nel prodotto.
Il separatore magnetico contribuisce a trattenere i contaminanti ferromagnetici compatibili prima che raggiungano le successive fasi di lavorazione.
Perché installare un separatore magnetico prima del confezionamento?
La fase precedente al confezionamento rappresenta uno degli ultimi punti di controllo prima dell’introduzione del latte in polvere nell’imballaggio finale.
L’installazione di un separatore magnetico in questa posizione può aggiungere un ulteriore livello di controllo della contaminazione ferromagnetica.
Esempio di processo:
Trasferimento del latte in polvere ↓ Separazione magnetica al neodimio ↓ Riempimento e confezionamento
Questa configurazione può essere integrata in un programma complessivo di sicurezza alimentare e controllo dei corpi estranei.
Dove si installa il separatore nella linea di produzione del latte in polvere?
Una configurazione tipica può seguire questa sequenza:
Produzione ed essiccazione del latte in polvere ↓ Tramoggia o silo del prodotto finito ↓ Trasferimento del prodotto secco ↓ Separatore magnetico a cassetto Ø200 mm ↓ Separazione con 5 barre al neodimio Ø25 mm N45 ↓ Riempimento e confezionamento
Il punto di installazione effettivo deve essere scelto in base alla configurazione dell’impianto e alle condizioni operative.
Come funziona il separatore magnetico per latte in polvere?
Il latte in polvere entra nel corpo del separatore attraverso l’ingresso Ø200 mm.
Successivamente attraversa la zona contenente le cinque barre magnetiche al neodimio.
Durante il passaggio, le particelle dotate di proprietà ferromagnetiche sufficienti possono essere attratte dalle superfici delle barre.
Tra i contaminanti potenzialmente trattenuti rientrano:
-
Particelle di ferro
-
Frammenti di acciaio al carbonio
-
Trucioli metallici ferromagnetici
-
Particelle derivanti dall’usura delle apparecchiature
-
Altri contaminanti ferromagnetici compatibili
Il latte in polvere prosegue il proprio percorso ed esce dall’apertura Ø200 mm.
Che cosa significa la disposizione sfalsata 2+3 delle barre magnetiche?
Il separatore contiene cinque barre magnetiche Ø25 mm distribuite su due file.
Prima fila: 2 barre magnetiche
Seconda fila: 3 barre magnetiche
Le barre sono disposte sfalsate, anziché direttamente una dietro l’altra.
Questa configurazione consente al prodotto di passare vicino alle superfici magnetiche in diverse posizioni all’interno del corpo.
Quali vantaggi offre la disposizione sfalsata delle barre?
La disposizione sfalsata aumenta le possibilità che il prodotto attraversi zone vicine a differenti superfici magnetiche.
Dopo la prima fila, il materiale incontra una seconda fila di barre.
Questa configurazione può favorire un’esposizione magnetica più distribuita nel flusso del prodotto.
Tuttavia, senza prove adeguate non è corretto garantire una percentuale di separazione specifica o una dimensione minima delle particelle catturate.
Quante barre magnetiche sono presenti nel prodotto?
Questo modello contiene:
5 barre magnetiche al neodimio da Ø25 mm.
Le barre sono installate nel corpo in acciaio inox secondo una disposizione sfalsata 2+3.
Le loro superfici costituiscono le principali aree di raccolta delle particelle ferromagnetiche.
Che cosa significa neodimio N45?
N45 identifica il grado del materiale magnetico utilizzato nelle barre.
I magneti al neodimio sono magneti permanenti ad alta energia, ampiamente impiegati nelle apparecchiature industriali di separazione magnetica.
Il grado N45 descrive una categoria del materiale magnetico, ma non determina da solo l’efficienza dell’intero separatore né la temperatura massima ammissibile.
Che cosa significa un’induzione magnetica di 10000 Gauss?
Il valore magnetico dichiarato per questo prodotto è:
10000 Gauss
Il Gauss è un’unità di misura dell’induzione magnetica.
Questo valore rappresenta un importante parametro tecnico del separatore.
Tuttavia, da solo non garantisce:
-
La cattura di particelle di una dimensione determinata
-
Una specifica efficienza di separazione
-
La ritenzione di una massa metallica definita
-
L’eliminazione completa di tutti i contaminanti ferromagnetici
I risultati effettivi dipendono dalle proprietà delle particelle e dalle condizioni del flusso.
Un magnete da 10000 Gauss può trattenere particelle metalliche molto fini?
Le particelle fini con proprietà ferromagnetiche sufficienti possono essere attratte da superfici magnetiche intense.
Tuttavia, non sarebbe tecnicamente corretto garantire la cattura di tutte le particelle inferiori a una determinata dimensione in micrometri basandosi soltanto sul valore di 10000 Gauss.
I principali fattori sono:
-
Composizione del metallo
-
Dimensioni delle particelle
-
Forma delle particelle
-
Massa delle particelle
-
Velocità del flusso
-
Distanza dalla superficie magnetica
-
Gradiente del campo magnetico
-
Caratteristiche del prodotto
Le prestazioni devono essere valutate nelle condizioni reali del processo.
A cosa servono le barre magnetiche Ø25 mm?
Le barre al neodimio Ø25 mm costituiscono le superfici attive di raccolta magnetica.
Quando il latte in polvere scorre attorno alle barre, i contaminanti ferromagnetici compatibili possono essere attratti e trattenuti sulle loro superfici.
Sono necessarie ispezioni e pulizie periodiche per rimuovere le particelle accumulate.
Quali sono le dimensioni dell’ingresso e dell’uscita?
Questo modello presenta le seguenti dimensioni:
Diametro ingresso: Ø200 mm
Diametro uscita: Ø200 mm
Queste dimensioni permettono di valutare l’integrazione del separatore in linee compatibili di trasferimento di prodotti secchi Ø200 mm.
La compatibilità effettiva dipende dalla geometria dei collegamenti e dalle apparecchiature circostanti.
Qual è la portata del separatore magnetico Ø200 mm?
La portata non può essere determinata esclusivamente dal diametro dell’ingresso e dell’uscita.
La capacità effettiva dipende da:
-
Densità apparente del latte in polvere
-
Scorrevolezza della polvere
-
Contenuto di umidità
-
Metodo di alimentazione
-
Velocità del flusso
-
Geometria dell’installazione
-
Sezione libera di passaggio attorno alle barre
Non deve essere dichiarata una portata garantita in kg/h o tonnellate/h senza una verifica adeguata.
Il magnete attira il latte in polvere stesso?
No.
Le barre magnetiche non sono progettate per separare il latte in polvere dal flusso del prodotto.
Il separatore agisce sui contaminanti metallici ferromagnetici.
In condizioni operative appropriate, il latte in polvere attraversa il corpo, mentre le particelle metalliche magneticamente attratte possono rimanere sulle barre.
Può eliminare i grumi di latte in polvere?
No.
Questo prodotto non è un rompiagglomerati né un setaccio meccanico.
La sua funzione principale è la separazione dei metalli ferromagnetici.
La rimozione di grumi, particelle sovradimensionate o corpi estranei non magnetici può richiedere apparecchiature aggiuntive.
Può sostituire un setaccio meccanico?
No.
Le due apparecchiature utilizzano principi di separazione differenti.
| Apparecchiatura | Principio di separazione |
|---|---|
| Separatore magnetico | Proprietà ferromagnetiche |
| Setaccio meccanico | Dimensione delle particelle |
Le due tecnologie possono essere utilizzate insieme secondo le esigenze del processo.
Può sostituire un metal detector?
No.
Un separatore magnetico e un metal detector svolgono funzioni differenti.
Il separatore magnetico contribuisce a trattenere particelle ferromagnetiche compatibili sulle superfici magnetiche.
Il metal detector rileva elettronicamente i contaminanti metallici entro i limiti delle proprie prestazioni validate.
In base ai requisiti di sicurezza alimentare, entrambi i sistemi possono essere installati sulla stessa linea.
Quali metalli può trattenere questo separatore?
I materiali con proprietà ferromagnetiche sufficienti possono essere attratti dalle barre.
Esempi:
-
Ferro
-
Acciaio al carbonio
-
Frammenti di acciaio ferromagnetico
-
Alcune particelle ferromagnetiche derivanti dall’usura delle apparecchiature
L’efficienza dipende dalle proprietà magnetiche, dalle dimensioni, dalla forma e dalla posizione dei contaminanti.
Può trattenere particelle di acciaio inox?
Dipende dal tipo di acciaio inox e dal suo stato metallurgico.
Alcuni acciai inossidabili presentano proprietà magnetiche significative, mentre determinati acciai inox austenitici possono reagire molto debolmente al campo magnetico.
Non si deve quindi affermare che il separatore possa trattenere tutte le particelle di acciaio inox.
Si raccomandano prove con il materiale contaminante effettivo.
Può trattenere l’alluminio?
Non tramite la normale attrazione ferromagnetica.
L’alluminio non è un materiale ferromagnetico.
Questo separatore non è quindi progettato per garantire l’eliminazione dei contaminanti in alluminio.
Può trattenere rame o ottone?
In normali condizioni di separazione magnetica, no.
Rame e ottone non sono ferromagnetici.
Non vengono attratti dalle barre nello stesso modo del ferro o dell’acciaio al carbonio.
Il prodotto non deve pertanto essere presentato come un separatore universale per tutti i metalli.
Perché il corpo è realizzato in acciaio inox AISI 304?
Il corpo è realizzato in acciaio inox AISI 304, materiale ampiamente utilizzato nelle apparecchiature per la trasformazione alimentare.
Le sue caratteristiche rilevanti comprendono:
-
Resistenza alla corrosione in ambienti appropriati
-
Superfici pulibili
-
Idoneità a numerose applicazioni a contatto con alimenti
-
Possibilità di impiego in costruzioni igieniche
-
Resistenza meccanica per apparecchiature industriali
La compatibilità con sostanze chimiche e detergenti deve essere verificata per ogni applicazione.
Il separatore è idoneo al contatto alimentare?
Sì.
Il prodotto è destinato ad applicazioni che prevedono il contatto alimentare e dispone di un corpo in acciaio inox AISI 304.
Può essere valutato per il latte in polvere e altri prodotti alimentari secchi compatibili.
Le dichiarazioni normative, i documenti di conformità dei materiali e le approvazioni specifiche dell’impianto devono essere verificati separatamente.
Come funziona il sistema di pulizia a cassetto?
Le barre magnetiche sono montate in un gruppo estraibile all’interno del corpo.
Quando è necessaria un’ispezione o una pulizia, il cassetto può essere estratto.
Questa configurazione consente l’accesso alle barre e facilita la rimozione manuale delle particelle ferromagnetiche accumulate.
Come si puliscono le barre magnetiche?
Una procedura tipica di pulizia manuale comprende i seguenti passaggi:
-
Arrestare il flusso del prodotto.
-
Mettere in sicurezza l’apparecchiatura e impedire riavvii accidentali.
-
Aprire il cassetto.
-
Estrarre il gruppo delle barre magnetiche.
-
Rimuovere con attenzione le particelle ferromagnetiche accumulate.
-
Ispezionare le superfici magnetiche e il corpo.
-
Reinserire e bloccare correttamente il cassetto.
-
Riavviare l’apparecchiatura secondo la procedura approvata.
Devono essere rispettate le procedure aziendali di igiene, sicurezza alimentare e isolamento dell’impianto.
Con quale frequenza bisogna pulire il separatore?
Non esiste un intervallo di pulizia universale.
La frequenza dipende da:
-
Volume di produzione
-
Livello di contaminazione ferromagnetica
-
Ore di funzionamento giornaliere
-
Accumulo sulle superfici magnetiche
-
Caratteristiche del prodotto
-
Procedure di manutenzione
-
Requisiti di sicurezza alimentare
Ispezioni più frequenti durante la fase iniziale di utilizzo aiutano a stabilire un intervallo adeguato.
Cosa succede se le barre sono ricoperte di particelle metalliche?
Un accumulo eccessivo di particelle ferromagnetiche può ridurre la superficie magnetica disponibile per la raccolta.
Può inoltre ostacolare il passaggio del prodotto e influire sulle prestazioni di separazione.
La pulizia periodica contribuisce a mantenere il separatore nelle condizioni operative previste.
Il separatore richiede elettricità?
No.
Il sistema utilizza magneti permanenti al neodimio N45.
Non richiede quindi:
-
Alimentazione elettrica
-
Bobine elettromagnetiche
-
Quadro di comando per attivare il campo magnetico
-
Alimentatore in corrente continua
Il campo magnetico è presente anche senza energia elettrica.
Qual è la temperatura massima di esercizio?
Per questo modello non è stata specificata una temperatura massima di esercizio verificata.
Non si deve quindi indicare un limite termico fisso senza conferma del produttore.
Il grado N45 non è sufficiente a determinare la temperatura ammissibile dell’intero separatore.
La costruzione dei magneti, l’ambiente e la temperatura del processo devono essere valutati insieme.
Può essere utilizzato in una linea di trasporto pneumatico del latte in polvere?
La compatibilità di questo modello con sistemi di trasporto pneumatico pressurizzati non è stata stabilita.
Non è specificata alcuna pressione di esercizio o resistenza alla pressione verificata.
Non bisogna quindi presumere che sia adatto al trasporto pneumatico sotto pressione senza una valutazione tecnica specifica.
La sua applicazione principale riguarda punti appropriati di trasferimento di prodotti secchi, scarico da tramogge e separazione prima del confezionamento.
Può essere installato direttamente sopra una macchina confezionatrice?
Sì, quando la configurazione delle apparecchiature e il flusso del prodotto lo consentono.
Per esempio:
Tramoggia del prodotto finito ↓ Separatore magnetico Ø200 mm ↓ Macchina confezionatrice
L’installazione deve prevedere spazio sufficiente per estrarre, ispezionare e pulire il cassetto.
Può essere utilizzato prima del riempimento?
Sì.
Il separatore può essere collocato in un punto appropriato del trasferimento del latte in polvere prima del riempimento in sacchi, contenitori o altri imballaggi.
Questa è una delle principali applicazioni previste.
Può essere utilizzato per altri prodotti lattiero-caseari secchi?
L’utilizzo può essere valutato per prodotti lattiero-caseari secchi simili, purché le loro caratteristiche di scorrimento e le condizioni di lavorazione siano compatibili.
Tuttavia, ogni materiale e processo richiede una valutazione specifica.
L’applicazione principale di questo modello rimane la separazione magnetica del latte in polvere.
Può essere utilizzato per farina e altre polveri alimentari?
Potenzialmente sì.
I separatori magnetici a cassetto al neodimio vengono utilizzati anche in applicazioni compatibili per la lavorazione di farina e altre polveri alimentari.
È comunque necessario verificare la disposizione delle barre, la sezione di passaggio disponibile, le caratteristiche del prodotto e le esigenze di pulizia.
Il separatore influenza il flusso del latte in polvere?
Le barre occupano una parte della sezione interna e interagiscono con il flusso del prodotto.
L’effetto sullo scorrimento dipende da:
-
Fluidità della polvere
-
Distanza tra le barre
-
Portata di alimentazione
-
Umidità
-
Geometria del corpo
-
Orientamento di montaggio
Non è quindi possibile garantire un flusso continuo senza ostruzioni senza verificare le condizioni reali.
È necessaria un’ispezione regolare?
Sì.
Le ispezioni periodiche permettono di controllare le condizioni del separatore e individuare i contaminanti metallici accumulati.
I principali punti di controllo sono:
-
Superfici delle barre magnetiche
-
Corpo in acciaio inox
-
Meccanismo del cassetto
-
Collegamenti e guarnizioni, se presenti
-
Accumulo di particelle metalliche
-
Usura o danni meccanici
-
Efficacia della pulizia
La frequenza delle ispezioni deve essere definita secondo le procedure di manutenzione e sicurezza alimentare dello stabilimento.
È possibile realizzare un separatore magnetico per latte in polvere su misura?
Sì.
I separatori magnetici a cassetto al neodimio possono essere progettati secondo le esigenze specifiche delle linee produttive.
I parametri personalizzabili comprendono:
-
Diametro ingresso
-
Diametro uscita
-
Numero di barre magnetiche
-
Diametro delle barre
-
Grado dei magneti
-
Induzione magnetica richiesta
-
Disposizione delle barre
-
Geometria del corpo
-
Meccanismo di pulizia
-
Tipo di collegamento
Possono essere sviluppate configurazioni personalizzate per il latte in polvere e altri prodotti alimentari secchi compatibili, in funzione delle esigenze del processo.
Similar Products
