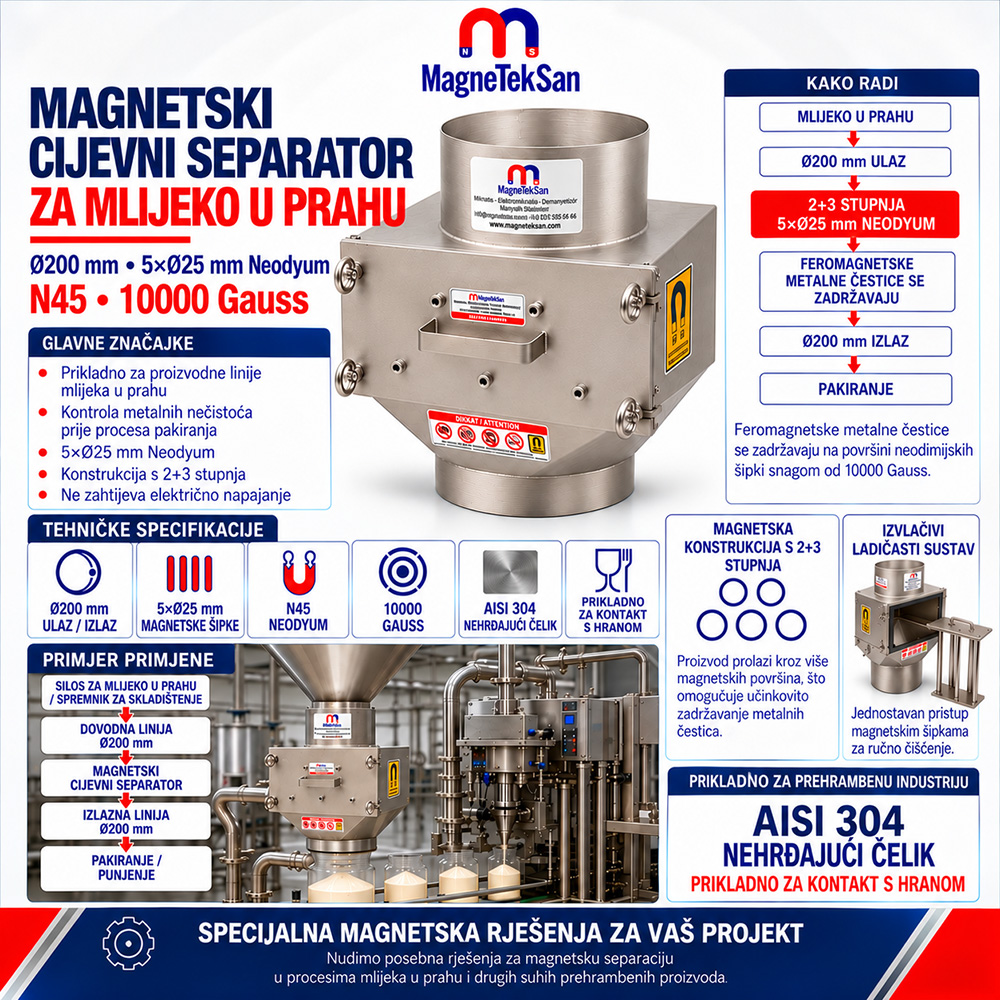

Ø200 mm Magnetski Separator s Ladicom za Mlijeko u Prahu – 5xØ25 mm Neodim N45 10000 Gauss

Magnetski separator za mlijeko u prahu Ø200 mm neodimijski je separator s ladicom namijenjen zadržavanju feromagnetskih metalnih nečistoća u proizvodnim linijama mlijeka u prahu, posebno prije punjenja i pakiranja. Kućište od nehrđajućeg čelika AISI 304 sadrži 5 magnetskih šipki Ø25 mm s neodimijskim magnetima N45, raspoređenih naizmjenično u konfiguraciji 2+3, s deklariranom magnetskom indukcijom od 10000 Gauss. Izvlačna ladica olakšava pregled i ručno čišćenje, a trajni magneti rade bez električnog napajanja.

Tehnička značajka	Vrijednost
Vrsta proizvoda	Neodimijski magnetski separator s ladicom
Glavna primjena	Linija za proizvodnju mlijeka u prahu
Položaj u procesu	Prije punjenja i pakiranja
Ulazni promjer	Ø200 mm
Izlazni promjer	Ø200 mm
Broj magnetskih šipki	5
Promjer šipki	Ø25 mm
Raspored šipki	2+3 naizmjenično
Magnetski materijal	Neodim
Klasa magneta	N45
Magnetska indukcija	10000 Gauss
Materijal kućišta	Nehrđajući čelik AISI 304
Kontakt s hranom	Namijenjen prehrambenim primjenama
Način čišćenja	Ručno / Izvlačna ladica
Električno napajanje	Nije potrebno

Što je magnetski separator za mlijeko u prahu?

Magnetski separator za mlijeko u prahu industrijski je uređaj namijenjen zadržavanju feromagnetskih metalnih čestica koje mogu dospjeti u mlijeko u prahu tijekom proizvodnje, transporta ili pakiranja.

Ovaj model ima sljedeće karakteristike:

• Ulaz i izlaz Ø200 mm

• 5 neodimijskih magnetskih šipki

• Promjer šipki Ø25 mm

• Neodimijski magneti N45

• Magnetska indukcija 10000 Gauss

• Naizmjenični raspored 2+3

• Kućište od nehrđajućeg čelika AISI 304

Njegova je glavna namjena stvaranje dodatne točke magnetskog odvajanja prije pakiranja mlijeka u prahu.

Zašto je magnetsko odvajanje važno u proizvodnji mlijeka u prahu?

Tijekom proizvodnje mlijeko u prahu prolazi kroz različitu procesnu opremu:

• Sustave za sušenje

• Usipne lijevke

• Skladišne silose

• Transportne cjevovode

• Ventile

• Sustave za doziranje

• Strojeve za punjenje

• Linije za pakiranje

Trošenje opreme, održavanje i drugi čimbenici mogu uzrokovati ulazak čestica željeza ili ugljičnog čelika u proizvod.

Magnetski separator pomaže zadržati odgovarajuće feromagnetske nečistoće prije sljedećih faza proizvodnje.

Zašto se magnetski separator postavlja prije pakiranja?

Faza prije pakiranja jedna je od posljednjih kontrolnih točaka prije nego što mlijeko u prahu dospije u završnu ambalažu.

Postavljanje magnetskog separatora na tom mjestu omogućuje dodatnu kontrolu feromagnetskih nečistoća.

Primjer procesa:

Transport mlijeka u prahu ↓ Magnetsko odvajanje neodimijskim magnetima ↓ Punjenje i pakiranje

Takav sustav može biti dio šireg programa sigurnosti hrane i kontrole stranih tijela.

Gdje se separator ugrađuje u proizvodnu liniju mlijeka u prahu?

Mogući raspored procesa:

Proizvodnja i sušenje mlijeka u prahu ↓ Silos ili spremnik gotovog proizvoda ↓ Transport suhog proizvoda ↓ Magnetski separator s ladicom Ø200 mm ↓ Odvajanje pomoću 5 neodimijskih šipki Ø25 mm N45 ↓ Punjenje i pakiranje

Točno mjesto ugradnje određuje se prema konfiguraciji proizvodne linije i radnim uvjetima.

Kako radi magnetski separator za mlijeko u prahu?

Mlijeko u prahu ulazi u kućište kroz otvor promjera Ø200 mm.

Zatim prolazi kroz područje s pet neodimijskih magnetskih šipki.

Tijekom prolaska čestice s dovoljno izraženim feromagnetskim svojstvima mogu biti privučene površinama šipki.

Moguće zadržane nečistoće uključuju:

• Čestice željeza

• Komadiće ugljičnog čelika

• Feromagnetske metalne strugotine

• Čestice nastale trošenjem opreme

• Druge odgovarajuće feromagnetske nečistoće

Mlijeko u prahu nastavlja prolaziti kroz separator i izlazi kroz otvor Ø200 mm.

Što znači naizmjenični raspored magnetskih šipki 2+3?

Separator sadrži pet magnetskih šipki Ø25 mm raspoređenih u dva reda.

Prvi red: 2 magnetske šipke

Drugi red: 3 magnetske šipke

Šipke su postavljene s međusobnim pomakom, a ne izravno jedna iza druge.

Takav raspored omogućuje prolazak proizvoda u blizini magnetskih površina na različitim položajima unutar kućišta.

Koje su prednosti naizmjeničnog rasporeda šipki?

Naizmjenični raspored povećava mogućnost prolaska proizvoda u blizini različitih magnetskih površina.

Nakon prvog reda materijal nailazi na drugi red magnetskih šipki.

Ova konfiguracija može omogućiti ravnomjerniju magnetsku izloženost unutar toka proizvoda.

Ipak, bez odgovarajućih ispitivanja ne može se jamčiti određena učinkovitost odvajanja niti minimalna veličina čestica koje će biti zadržane.

Koliko magnetskih šipki sadrži separator?

Ovaj model opremljen je s:

5 neodimijskih magnetskih šipki Ø25 mm.

Šipke su postavljene u kućištu od nehrđajućeg čelika u naizmjeničnom rasporedu 2+3.

Njihove površine predstavljaju glavna mjesta prikupljanja feromagnetskih nečistoća.

Što znači neodim N45?

N45 označava klasu magnetskog materijala koji se koristi u šipkama.

Neodimijski magneti snažni su trajni magneti koji se često koriste u industrijskim sustavima magnetskog odvajanja.

Klasa N45 opisuje kategoriju magnetskog materijala, ali sama po sebi ne određuje učinkovitost cijelog separatora niti njegovu najveću dopuštenu radnu temperaturu.

Što znači magnetska indukcija od 10000 Gauss?

Za ovaj proizvod deklarirana je magnetska vrijednost:

10000 Gauss

Gauss je mjerna jedinica magnetske indukcije.

Ova vrijednost važan je tehnički parametar separatora.

Međutim, sama vrijednost ne jamči:

• Zadržavanje čestica određene veličine

• Fiksnu učinkovitost odvajanja

• Zadržavanje određene mase metala

• Potpuno uklanjanje svih feromagnetskih nečistoća

Stvarni rezultati ovise o svojstvima čestica i uvjetima protoka.

Može li magnet od 10000 Gauss zadržati vrlo sitne metalne čestice?

Sitne čestice s dovoljno izraženim feromagnetskim svojstvima mogu biti privučene snažnim magnetskim površinama.

Međutim, tehnički ne bi bilo ispravno jamčiti zadržavanje svih čestica manjih od određene veličine u mikrometrima samo na temelju vrijednosti 10000 Gauss.

Najvažniji čimbenici su:

• Sastav metala

• Veličina čestica

• Oblik čestica

• Masa čestica

• Brzina protoka proizvoda

• Udaljenost od magnetske površine

• Gradijent magnetskog polja

• Svojstva proizvoda

Učinkovitost treba provjeriti u stvarnim radnim uvjetima.

Čemu služe magnetske šipke Ø25 mm?

Neodimijske magnetske šipke Ø25 mm čine aktivne površine za magnetsko prikupljanje nečistoća.

Kada mlijeko u prahu prolazi oko šipki, odgovarajuće feromagnetske čestice mogu biti privučene i zadržane na njihovim površinama.

Potrebni su redoviti pregledi i čišćenje kako bi se uklonile nakupljene čestice.

Koje su dimenzije ulaza i izlaza?

Ovaj model ima sljedeće dimenzije:

Ulazni promjer: Ø200 mm

Izlazni promjer: Ø200 mm

Ove dimenzije omogućuju razmatranje ugradnje u odgovarajuće sustave transporta suhih proizvoda s priključcima Ø200 mm.

Stvarna kompatibilnost ovisi o geometriji priključaka i okolnoj opremi.

Koliki je kapacitet magnetskog separatora Ø200 mm?

Kapacitet se ne može odrediti samo na temelju promjera ulaza i izlaza.

Stvarni protok ovisi o:

• Nasipnoj gustoći mlijeka u prahu

• Sipkosti proizvoda

• Sadržaju vlage

• Načinu doziranja

• Brzini protoka

• Geometriji instalacije

• Slobodnom presjeku prolaza između šipki

Bez odgovarajuće provjere ne smije se navoditi zajamčeni kapacitet u kg/h ili t/h.

Privlači li magnet samo mlijeko u prahu?

Ne.

Magnetske šipke nisu namijenjene odvajanju mlijeka u prahu iz toka proizvoda.

Separator djeluje na feromagnetske metalne nečistoće.

U odgovarajućim radnim uvjetima mlijeko u prahu prolazi kroz kućište, dok magnetski privučene metalne čestice mogu ostati na šipkama.

Može li separator ukloniti grudice mlijeka u prahu?

Ne.

Ovaj proizvod nije uređaj za razbijanje grudica niti mehaničko sito.

Njegova je glavna funkcija odvajanje feromagnetskih metala.

Uklanjanje grudica, prevelikih čestica ili nemagnetskih stranih tijela može zahtijevati dodatnu opremu.

Može li magnetski separator zamijeniti mehaničko sito?

Ne.

Ova dva uređaja koriste različita načela odvajanja.

Obje tehnologije mogu se koristiti zajedno, ovisno o zahtjevima procesa.

Može li magnetski separator zamijeniti detektor metala?

Ne.

Magnetski separator i detektor metala imaju različite funkcije.

Magnetski separator pomaže zadržati odgovarajuće feromagnetske čestice na magnetskim površinama.

Detektor metala elektronički otkriva metalne nečistoće unutar granica svojih potvrđenih mogućnosti detekcije.

Ovisno o zahtjevima sigurnosti hrane, oba uređaja mogu biti ugrađena u istu proizvodnu liniju.

Koje metale separator može zadržati?

Materijali s dovoljno izraženim feromagnetskim svojstvima mogu biti privučeni magnetskim šipkama.

Primjeri uključuju:

• Željezo

• Ugljični čelik

• Feromagnetske komadiće čelika

• Odgovarajuće feromagnetske čestice nastale trošenjem strojeva

Učinkovitost ovisi o magnetskim svojstvima, veličini, obliku i položaju nečistoća.

Može li separator zadržati čestice nehrđajućeg čelika?

To ovisi o vrsti nehrđajućeg čelika i njegovu metalurškom stanju.

Neke vrste nehrđajućeg čelika imaju izražena magnetska svojstva, dok određeni austenitni nehrđajući čelici vrlo slabo reagiraju na magnetsko polje.

Zbog toga se ne može jamčiti zadržavanje svih čestica nehrđajućeg čelika.

Preporučuje se ispitivanje sa stvarnim materijalom onečišćenja.

Može li separator zadržati aluminij?

Ne pomoću uobičajenog feromagnetskog privlačenja.

Aluminij nije feromagnetski materijal.

Ovaj separator stoga nije namijenjen zajamčenom uklanjanju aluminijskih nečistoća.

Može li separator zadržati bakar ili mjed?

U uobičajenim uvjetima magnetskog odvajanja ne.

Bakar i mjed nisu feromagnetski materijali.

Magnetske šipke ne privlače ih na isti način kao željezo ili ugljični čelik.

Zbog toga se proizvod ne smije predstavljati kao univerzalni separator svih metala.

Zašto je kućište izrađeno od nehrđajućeg čelika AISI 304?

Kućište je izrađeno od nehrđajućeg čelika AISI 304, materijala koji se široko koristi u opremi za preradu hrane.

Njegove važne značajke uključuju:

• Otpornost na koroziju u odgovarajućim uvjetima

• Površine koje omogućuju čišćenje

• Prikladnost za brojne primjene s kontaktom s hranom

• Mogućnost uporabe u higijenskim konstrukcijama

• Mehaničku čvrstoću za industrijsku opremu

Kompatibilnost s određenim kemikalijama i sredstvima za čišćenje treba provjeriti za svaku primjenu.

Je li separator prikladan za kontakt s hranom?

Da.

Proizvod je namijenjen prehrambenim primjenama i ima kućište od nehrđajućeg čelika AISI 304.

Može se razmotriti za mlijeko u prahu i druge odgovarajuće suhe prehrambene proizvode.

Potrebne izjave o sukladnosti, dokumentacija za materijale u kontaktu s hranom i odobrenja specifična za pogon moraju se zasebno provjeriti.

Kako funkcionira sustav čišćenja s ladicom?

Magnetske šipke postavljene su u izvlačni sklop unutar kućišta.

Kada je potreban pregled ili čišćenje, ladica se može izvući.

Takva konstrukcija omogućuje pristup šipkama i olakšava ručno uklanjanje nakupljenih feromagnetskih čestica.

Kako se čiste magnetske šipke?

Uobičajeni postupak ručnog čišćenja uključuje sljedeće korake:

1. Zaustaviti protok proizvoda.

2. Sigurno isključiti odgovarajuću opremu i spriječiti slučajno pokretanje.

3. Otvoriti ladicu.

4. Izvući sklop magnetskih šipki.

5. Pažljivo ukloniti nakupljene feromagnetske čestice.

6. Pregledati magnetske površine i kućište.

7. Ponovno umetnuti i pravilno osigurati ladicu.

8. Ponovno pokrenuti opremu prema odobrenom postupku.

Potrebno je poštovati pravila higijene, sigurnosti hrane i zaštite na radu koja vrijede u pogonu.

Koliko često treba čistiti magnetski separator?

Ne postoji jedinstven interval čišćenja za sve proizvodne linije.

Učestalost ovisi o:

• Količini proizvodnje

• Razini feromagnetskih nečistoća

• Dnevnom trajanju rada

• Nakupljanju čestica na magnetskim površinama

• Svojstvima proizvoda

• Postupcima održavanja

• Zahtjevima sigurnosti hrane

Češći pregledi tijekom početnog razdoblja rada mogu pomoći u određivanju odgovarajućeg intervala čišćenja.

Što se događa ako su magnetske šipke prekrivene metalnim česticama?

Prekomjerno nakupljanje feromagnetskih čestica može smanjiti dostupnu magnetsku površinu za prikupljanje novih nečistoća.

Također može utjecati na protok proizvoda i učinkovitost odvajanja.

Redovito čišćenje pomaže održavati separator u predviđenom radnom stanju.

Treba li magnetski separator električnu energiju?

Ne.

Sustav koristi trajne neodimijske magnete N45.

Zbog toga nisu potrebni:

• Električno napajanje

• Elektromagnetske zavojnice

• Upravljački ormar za aktiviranje magnetskog polja

• Izvor istosmjerne struje

Magnetsko polje prisutno je bez električnog napajanja.

Koja je najveća radna temperatura?

Za ovaj model nije navedena potvrđena najveća radna temperatura.

Zbog toga se bez potvrde proizvođača ne smije navoditi određena temperaturna granica.

Klasa N45 sama po sebi nije dovoljna za određivanje dopuštene temperature cijelog separatora.

Konstrukcija magneta, radno okruženje i temperatura procesa moraju se razmotriti zajedno.

Može li se koristiti u pneumatskom transportu mlijeka u prahu?

Prikladnost ovog modela za pneumatske transportne sustave pod tlakom nije potvrđena.

Nisu navedeni potvrđeni podaci o dopuštenom radnom tlaku ni tlačnoj otpornosti kućišta.

Stoga se ne smije pretpostaviti da je proizvod prikladan za pneumatski transport pod tlakom bez zasebne tehničke procjene.

Njegova glavna primjena uključuje odgovarajuće točke transporta suhih proizvoda, izlaze iz spremnika i odvajanje prije pakiranja.

Može li se separator postaviti izravno iznad stroja za pakiranje?

Da, ako to dopuštaju konfiguracija opreme i način protoka proizvoda.

Primjer:

Spremnik gotovog proizvoda ↓ Magnetski separator Ø200 mm ↓ Stroj za pakiranje

Prilikom ugradnje potrebno je osigurati dovoljno prostora za izvlačenje, pregled i čišćenje ladice.

Može li se koristiti prije punjenja ambalaže?

Da.

Separator se može postaviti na odgovarajuće mjesto u sustavu transporta mlijeka u prahu prije punjenja u vreće, spremnike ili drugu ambalažu.

To je jedna od njegovih glavnih predviđenih primjena.

Može li se koristiti za druge suhe mliječne proizvode?

Primjena se može razmotriti za slične suhe mliječne proizvode ako su njihova svojstva protoka i uvjeti obrade kompatibilni.

Ipak, za svaki proizvod i proces potrebna je zasebna procjena.

Glavna namjena ovog modela ostaje magnetsko odvajanje u proizvodnji mlijeka u prahu.

Može li se koristiti za brašno i druge prehrambene praškaste proizvode?

Potencijalno da.

Neodimijski magnetski separatori s ladicom koriste se i u odgovarajućim sustavima za preradu brašna i drugih prehrambenih praškastih proizvoda.

Potrebno je provjeriti raspored šipki, slobodni prolazni presjek, svojstva proizvoda i zahtjeve čišćenja.

Utječe li separator na protok mlijeka u prahu?

Magnetske šipke zauzimaju dio unutarnjeg presjeka i utječu na kretanje proizvoda.

Utjecaj na protok ovisi o:

• Sipkosti praha

• Razmaku između šipki

• Količini doziranog proizvoda

• Vlažnosti

• Geometriji kućišta

• Položaju ugradnje

Zbog toga se ne može jamčiti neprekinut protok bez začepljenja bez provjere stvarnih radnih uvjeta.

Je li potreban redoviti pregled separatora?

Da.

Redoviti pregledi omogućuju kontrolu tehničkog stanja separatora i utvrđivanje nakupljenih metalnih nečistoća.

Glavne kontrolne točke su:

• Površine magnetskih šipki

• Kućište od nehrđajućeg čelika

• Mehanizam ladice

• Priključci i brtve, ako postoje

• Nakupljanje metalnih čestica

• Mehaničko trošenje ili oštećenja

• Učinkovitost čišćenja

Učestalost pregleda treba odrediti prema postupcima održavanja i sigurnosti hrane koji vrijede u pogonu.

Može li se izraditi magnetski separator za mlijeko u prahu po narudžbi?

Da.

Neodimijski magnetski separatori s ladicom mogu se projektirati prema posebnim zahtjevima proizvodnih linija.

Parametri koji se mogu prilagoditi uključuju:

• Ulazni promjer

• Izlazni promjer

• Broj magnetskih šipki

• Promjer magnetskih šipki

• Klasu magneta

• Potrebnu magnetsku indukciju

• Raspored šipki

• Geometriju kućišta

• Mehanizam čišćenja

• Vrstu priključka

Za mlijeko u prahu i druge odgovarajuće suhe prehrambene proizvode mogu se razviti posebne izvedbe magnetskih separatora prema tehničkim zahtjevima procesa.
