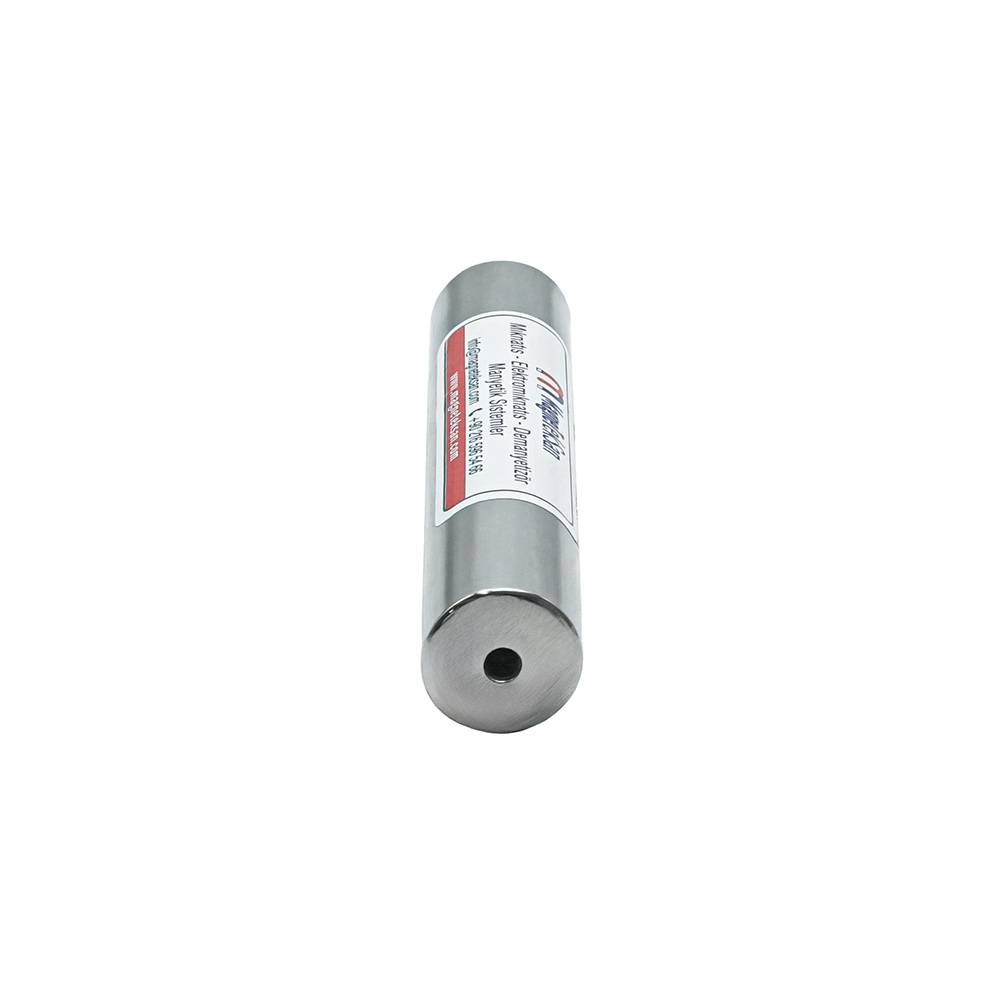

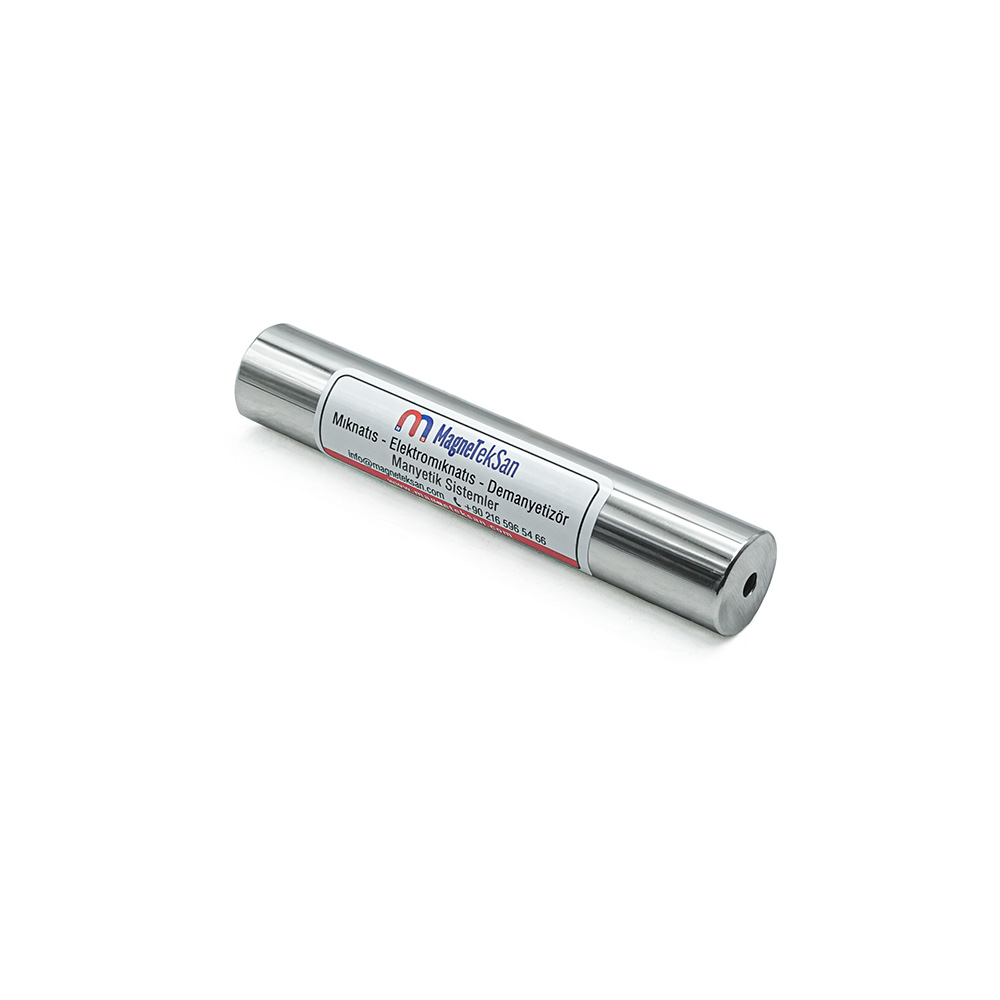

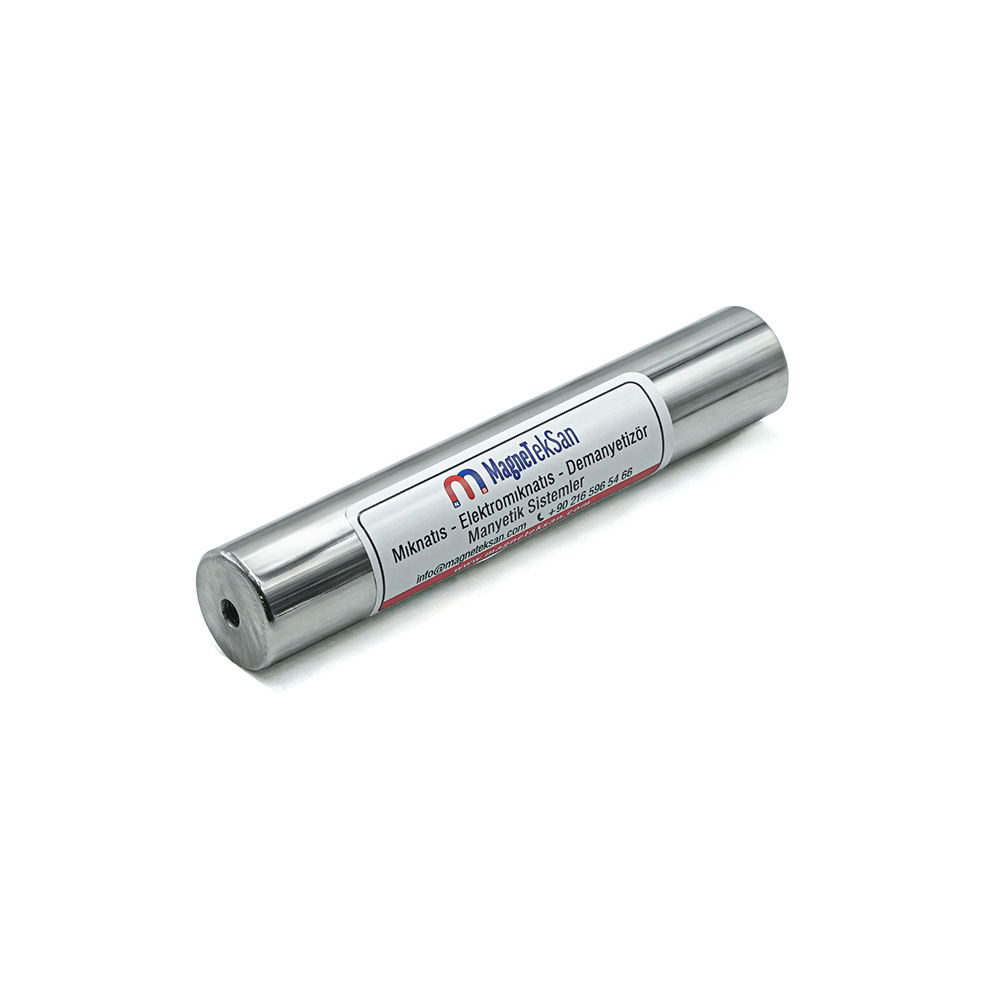

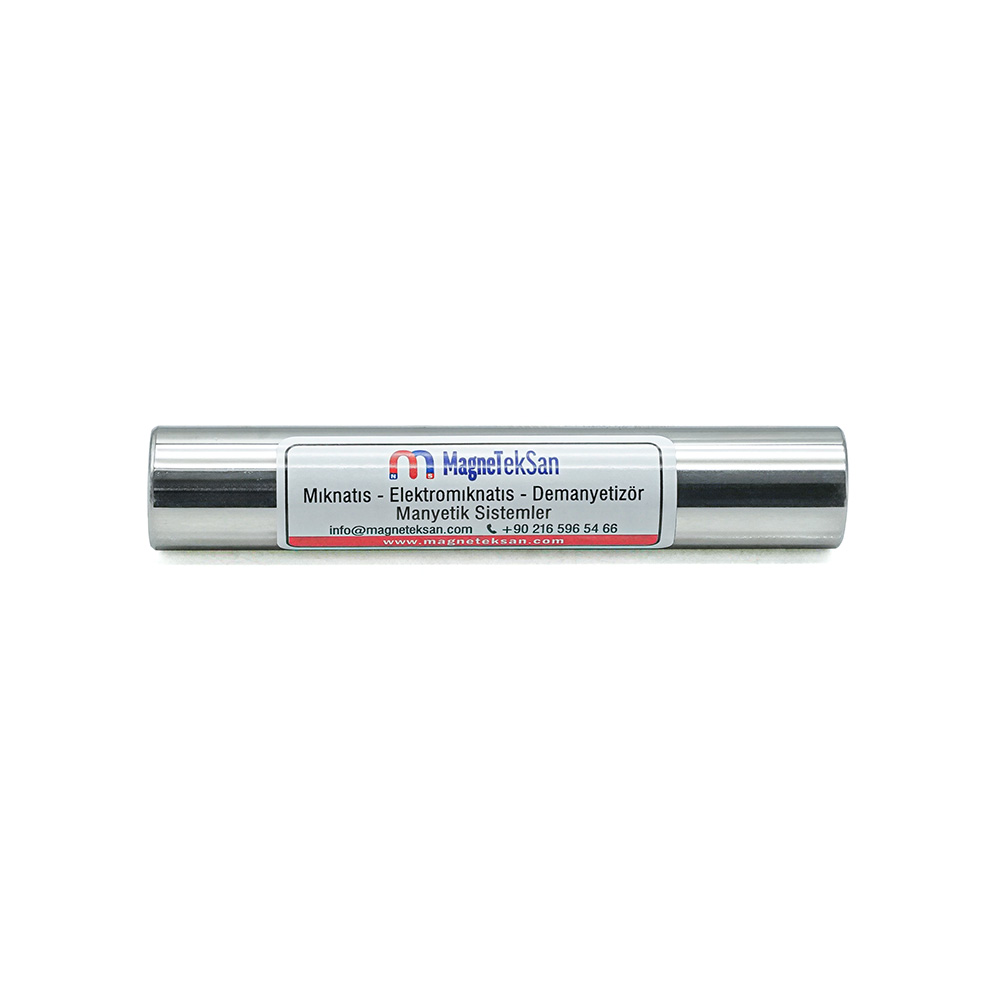

Ø25×140 میلی‌متر میله مغناطیسی نئودیمیومی N42 برای خطوط فرآوری قهوه

میله مغناطیسی نئودیمیومی N42 با ابعاد Ø25×140 میلی‌متر برای کمک به جذب ذرات فلزی فرومغناطیسی در نقاط مناسب تغذیه و انتقال خطوط فرآوری قهوه طراحی شده است. ساختار فشرده از فولاد ضدزنگ و رزوه داخلی M6 امکان نصب آن را در کاربردهای منتخب انتقال دانه قهوه، آماده‌سازی پیش از آسیاب، دوزینگ و انتقال پیش از بسته‌بندی فراهم می‌کند. عملکرد واقعی جداسازی به شرایط جریان محصول، ویژگی‌های ذرات، هندسه نصب و نظم تمیزکاری دستی بستگی دارد.

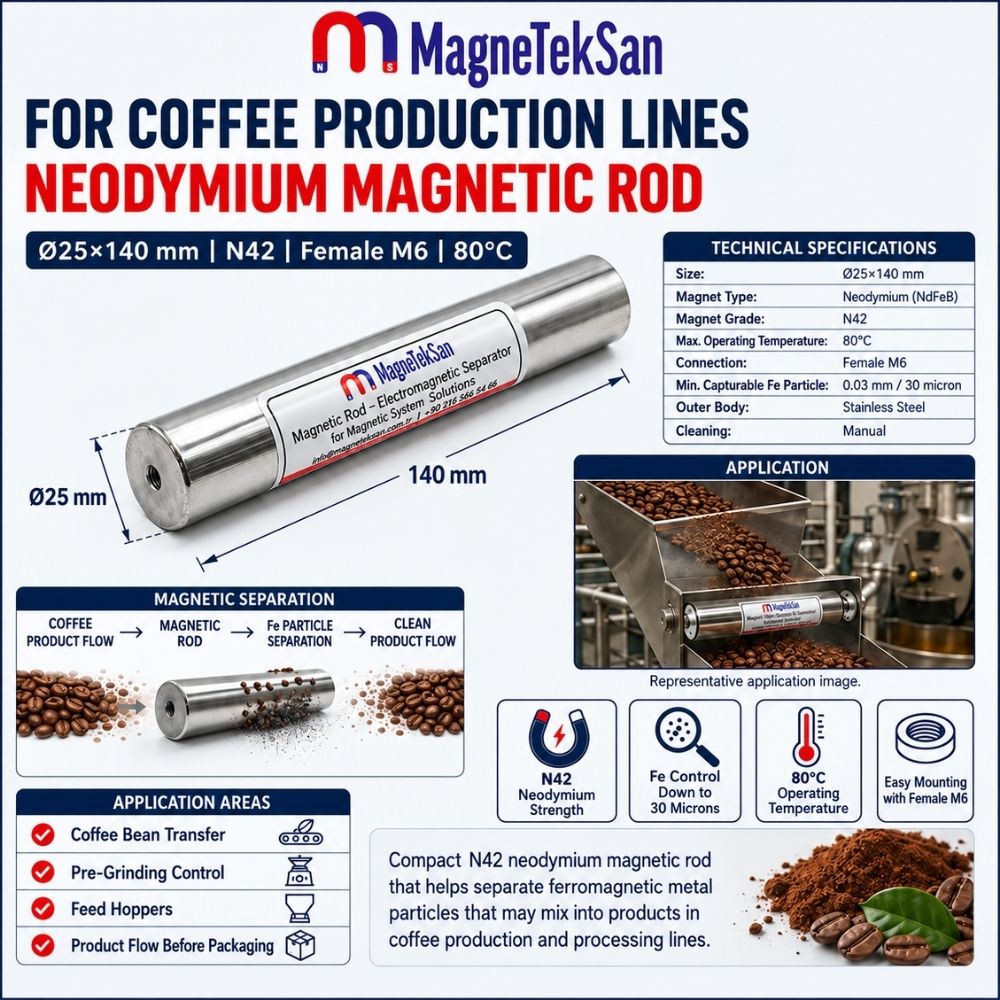

مشخصات فنی	توضیحات
نوع محصول	میله جداساز مغناطیسی نئودیمیومی
کاربرد	خطوط تولید و فرآوری قهوه
ابعاد	Ø25×140 میلی‌متر
قطر	25 میلی‌متر
طول	140 میلی‌متر
جنس آهنربا	نئودیمیوم (NdFeB)
گرید آهنربا	N42
اتصال نصب	رزوه داخلی M6
حداکثر دمای کاری	80 درجه سانتی‌گراد
حداقل اندازه اعلام‌شده ذرات Fe	0.03 میلی‌متر / 30 میکرومتر
جنس بدنه	گزینه‌های فولاد ضدزنگ AISI 304 / AISI 316L
پیکربندی محصول	میله مغناطیسی مستقل
روش تمیزکاری	دستی
تغذیه الکتریکی	بدون نیاز به برق خارجی
شکل‌های مناسب محصول	دانه قهوه و قهوه آسیاب‌شده در نقاط انتقال مناسب
آلودگی‌های هدف	ذرات فلزی فرومغناطیسی

1. میله مغناطیسی نئودیمیومی برای خطوط تولید قهوه

میله مغناطیسی نئودیمیومی N42 با ابعاد Ø25×140 میلی‌متر یک قطعه فشرده برای جداسازی مغناطیسی است که برای نصب در نقاط مناسب خطوط صنعتی فرآوری قهوه طراحی شده است.

وظیفه اصلی این محصول کمک به جذب ذرات فلزی فرومغناطیسی است که ممکن است هنگام جابه‌جایی مواد اولیه، بر اثر سایش تجهیزات یا در جریان عملیات تعمیر و نگهداری وارد مسیر محصول شوند.

سیستم مغناطیسی از آهنرباهای نئودیمیومی دائمی با گرید N42 استفاده می‌کند که درون بدنه‌ای از فولاد ضدزنگ قرار گرفته‌اند. این سیستم برای عملکرد خود به برق خارجی نیاز ندارد.

برای دستیابی به جداسازی مؤثر، انتخاب محل نصب مناسب، عبور محصول از نزدیکی سطح مغناطیسی و انجام بازرسی‌های دوره‌ای ضروری است.

2. جداسازی مغناطیسی در فرآیند تولید قهوه

تولید صنعتی قهوه می‌تواند شامل مراحل مختلفی مانند دریافت مواد اولیه، انبارش، برشته‌کاری، انتقال، آسیاب، دوزینگ و بسته‌بندی باشد.

در این مراحل، دانه‌های قهوه و قهوه آسیاب‌شده از تجهیزات مکانیکی و سیستم‌های انتقال متنوعی عبور می‌کنند.

آلودگی‌های فرومغناطیسی ممکن است بر اثر فرسایش تجهیزات، آسیب‌دیدگی قطعات، شل‌شدن اتصالات یا وجود اجسام فلزی خارجی در مواد اولیه ایجاد شوند.

نصب میله مغناطیسی در یک نقطه مناسب می‌تواند به کاهش انتقال برخی آلودگی‌های آهن‌دار به مراحل بعدی تولید کمک کند.

3. کنترل آلودگی‌های فلزی فرومغناطیسی

کنترل آلودگی‌های فلزی فرومغناطیسی یکی از بخش‌های مهم تضمین کیفیت در واحدهای فرآوری قهوه محسوب می‌شود.

ذرات آهن، قطعات فولاد کربنی و برخی انواع فولاد مغناطیسی در صورت عبور از فاصله کافی نزدیک به سطح آهنربا می‌توانند جذب شوند.

راندمان واقعی جذب به اندازه، شکل و خواص مغناطیسی ذرات، سرعت جریان محصول و فاصله آن‌ها از سطح میله بستگی دارد.

میله مغناطیسی یک فلزیاب عمومی نیست و جذب فلزات غیرمغناطیسی مانند آلومینیوم، مس و برنج را تضمین نمی‌کند.

4. طراحی فشرده با ابعاد Ø25×140 میلی‌متر

این میله مغناطیسی دارای قطر اسمی 25 میلی‌متر و طول 140 میلی‌متر است.

ابعاد فشرده محصول امکان بررسی کاربرد آن را در قیف‌های کوچک، کانال‌های باریک و تجهیزاتی با فضای نصب محدود فراهم می‌کند.

میله را می‌توان به یک نگهدارنده مناسب متصل کرد یا در یک سازه نصب اختصاصی قرار داد.

بااین‌حال، یک میله به طول 140 میلی‌متر لزوماً پوشش مغناطیسی کامل یک کانال عریض را تأمین نمی‌کند. هندسه نصب باید به‌صورت مستقل ارزیابی شود.

5. سیستم مغناطیسی نئودیمیومی با گرید N42

سیستم مغناطیسی داخلی از آهنرباهای نئودیمیومی گرید N42 متعلق به خانواده مواد NdFeB استفاده می‌کند.

آهنرباهای نئودیمیومی به دلیل توانایی ایجاد میدان مغناطیسی قوی در ابعاد نسبتاً کوچک، در جداکننده‌های مغناطیسی صنعتی کاربرد گسترده‌ای دارند.

عبارت N42 نشان‌دهنده گرید ماده مغناطیسی است، اما به‌تنهایی مقدار چگالی شار مغناطیسی روی سطح خارجی میله کامل را مشخص نمی‌کند.

بنابراین مناسب‌بودن محصول باید بر اساس طراحی، کاربرد موردنظر و شرایط واقعی بهره‌برداری بررسی شود.

6. جداسازی مغناطیسی بدون نیاز به برق

این میله با آهنرباهای دائمی نئودیمیومی کار می‌کند و برای ایجاد میدان مغناطیسی به انرژی الکتریکی خارجی نیاز ندارد.

این ویژگی امکان استفاده از محصول را به‌عنوان یک قطعه غیرفعال برای جداسازی مغناطیسی در مسیرهای مناسب عبور مواد فراهم می‌کند.

میدان مغناطیسی هم در زمان کار عادی و هم پس از خارج‌کردن میله برای تمیزکاری همچنان وجود دارد.

به همین دلیل، ذرات فلزی جذب‌شده باید با دقت جدا شوند و هنگام بازرسی و نگهداری، اقدامات ایمنی مناسب رعایت شود.

7. اتصال نصب با رزوه داخلی M6

میله مغناطیسی به یک اتصال نصب با رزوه داخلی M6 مجهز است.

این اتصال امکان نصب با استفاده از پیچ یا قطعه رزوه‌دار سازگار، نگهدارنده دستگاه یا مجموعه نصب طراحی‌شده برای کاربرد خاص را فراهم می‌کند.

چنین ساختاری به‌ویژه زمانی مفید است که یک قطعه جداساز مغناطیسی فشرده باید در تجهیزات موجود فرآوری قهوه ادغام شود.

اتصال باید در برابر لرزش مقاوم باشد و دسترسی لازم برای تمیزکاری و بازرسی دوره‌ای را فراهم کند.

8. گزینه‌های بدنه از فولاد ضدزنگ

برای بدنه خارجی، گزینه‌های متریال AISI 304 و AISI 316L در نظر گرفته شده‌اند.

فولاد ضدزنگ AISI 304 به‌طور گسترده در تجهیزات صنعتی، از جمله بسیاری از کاربردهای فرآوری مواد غذایی خشک، استفاده می‌شود.

در شرایطی که مواد شوینده، محیط خورنده یا الزامات کارخانه به خواص متفاوتی نیاز داشته باشند، می‌توان AISI 316L را بررسی کرد.

انتخاب جنس باید بر اساس شرایط استفاده و الزامات قابل‌اعمال برای تماس با مواد غذایی انجام شود. استفاده از فولاد ضدزنگ به‌تنهایی به معنی داشتن گواهی تماس غذایی برای کل محصول نیست.

9. تمیزکاری دستی و حذف ذرات فلزی

این میله مغناطیسی برای تمیزکاری دستی طراحی شده است.

در طول کار، ذرات فرومغناطیسی جذب‌شده ممکن است روی سطح خارجی میله تجمع پیدا کنند.

این ذرات باید در فواصل زمانی مناسب حذف شوند تا عملکرد جداسازی موردنظر حفظ شده و از تجمع بیش‌ازحد آلودگی جلوگیری شود.

تناوب تمیزکاری باید با توجه به میزان واقعی آلودگی، ظرفیت تولید و میزان دسترسی به محل نصب تعیین شود.

10. حداکثر دمای کاری 80 درجه سانتی‌گراد

حداکثر دمای کاری اعلام‌شده برای این مدل 80 درجه سانتی‌گراد است.

دما در صنعت قهوه اهمیت ویژه‌ای دارد، زیرا تجهیزات برشته‌کاری و برخی سیستم‌های انتقال مجاور ممکن است در شرایط حرارتی بالا فعالیت کنند.

دمای محل دقیق نصب میله باید ارزیابی شود و نباید صرفاً به دمای عمومی محیط کارخانه استناد کرد.

اگر دمای کارکرد مداوم از 80 درجه سانتی‌گراد بیشتر باشد، باید سیستم مغناطیسی مخصوص دماهای بالاتر انتخاب شود.

11. حداقل اندازه اعلام‌شده ذرات آهن Fe برابر با 30 میکرومتر

اطلاعات فنی محصول حداقل اندازه اعلام‌شده ذرات آهن قابل جذب را 0.03 میلی‌متر، معادل 30 میکرومتر، بیان می‌کند.

این مقدار به ذراتی مربوط است که دارای خواص فرومغناطیسی مناسب باشند.

این مشخصه نباید به‌عنوان تضمین جذب تمام ذرات 30 میکرومتری در همه شرایط کاری تفسیر شود.

نتیجه واقعی به شکل ذرات، پاسخ مغناطیسی آن‌ها، فاصله از میله، سرعت حرکت محصول و طراحی نقطه جداسازی بستگی دارد.

12. جداسازی مغناطیسی در نقاط تغذیه دانه قهوه سبز

پیش از برشته‌کاری، دانه‌های قهوه سبز ممکن است از قیف‌های دریافت، خروجی سیلوها، نوار نقاله‌ها و کانال‌های انتقال عبور کنند.

می‌توان میله مغناطیسی را در نقطه مناسب تغذیه یا انتقال نصب کرد تا به جذب آلودگی‌های فرومغناطیسی کمک کند.

موقعیت نصب باید به‌گونه‌ای انتخاب شود که دانه‌ها از فاصله کافی نزدیک به سطح مغناطیسی عبور کنند.

در قیف‌های عریض یا کانال‌هایی با سطح مقطع بزرگ، استفاده از چند میله یا یک جداکننده مغناطیسی اختصاصی ممکن است مناسب‌تر باشد.

13. کنترل مغناطیسی پیش از برشته‌کاری قهوه

جابه‌جایی مواد اولیه پیش از برشته‌کاری می‌تواند شامل نوار نقاله‌ها، بالابرهای کاسه‌ای، قیف‌های تغذیه و تجهیزات مکانیکی انتقال باشد.

فرسایش این قطعات یا وجود قطعات فلزی خارجی می‌تواند باعث ایجاد آلودگی فرومغناطیسی شود.

یک نقطه جداسازی مغناطیسی پیش از برشته‌کاری می‌تواند به جلوگیری از انتقال برخی ذرات آهن‌دار به مرحله بعد کمک کند.

میله نباید در محلی نصب شود که دمای آن از محدودیت اعلام‌شده 80 درجه سانتی‌گراد بیشتر باشد.

14. کاربرد در انتقال دانه‌های قهوه برشته‌شده

پس از برشته‌کاری و خنک‌سازی، دانه‌های قهوه ممکن است به تجهیزات ذخیره‌سازی، آسیاب یا بسته‌بندی منتقل شوند.

می‌توان استفاده از یک میله مغناطیسی فشرده را در نقطه انتقال مناسبی که دانه‌ها از نزدیکی سطح آن عبور می‌کنند بررسی کرد.

طراحی محل نصب باید ویژگی‌های فیزیکی دانه‌های برشته‌شده و نحوه حرکت آن‌ها در مسیر انتقال را در نظر بگیرد.

حفظ سطح مقطع عبور کافی برای جلوگیری از تجمع ناخواسته مواد یا انسداد اطراف میله اهمیت دارد.

15. جداسازی مغناطیسی پیش از آسیاب قهوه

آسیاب‌های صنعتی قهوه دارای اجزای مکانیکی هستند که دانه‌های برشته‌شده را به اندازه ذرات موردنظر خرد می‌کنند.

ورود اجسام خارجی فرومغناطیسی به آسیاب می‌تواند شرایط کاری نامطلوب ایجاد کند و به قطعات مکانیکی حساس آسیب برساند.

یک نقطه کنترل مغناطیسی پیش از آسیاب می‌تواند احتمال ورود برخی ذرات آهن‌دار به مکانیزم آسیاب را کاهش دهد.

میله باید در محل مناسب تغذیه یا انتقال نصب شود، بدون اینکه با قطعات متحرک دستگاه تداخل داشته باشد.

16. کاربرد در فرآوری قهوه آسیاب‌شده

قهوه آسیاب‌شده نسبت به دانه کامل دارای ویژگی‌های جریان متفاوتی است، زیرا از ذرات بسیار ریزتری تشکیل شده است.

رفتار جریان آن می‌تواند تحت تأثیر رطوبت، توزیع اندازه ذرات، چگالی ظاهری و هندسه تجهیزات قرار گیرد.

می‌توان میله مغناطیسی را در نقطه تخلیه یا انتقال مناسبی نصب کرد که قهوه آسیاب‌شده از نزدیکی سطح آن عبور کند.

طراحی باید تجمع بیش‌ازحد مواد را محدود کرده و جریان موردنیاز محصول را حفظ کند.

17. کنترل مغناطیسی در سیستم‌های دوزینگ قهوه

سیستم‌های دوزینگ برای انتقال مقادیر کنترل‌شده دانه قهوه یا قهوه آسیاب‌شده به تجهیزات بعدی استفاده می‌شوند.

اگر طراحی دستگاه اجازه دهد، می‌توان میله مغناطیسی را در ورودی، خروجی یا نقطه انتقال میانی مناسب نصب کرد.

جریان محصول باید به‌اندازه کافی نزدیک به سطح مغناطیسی هدایت شود.

میله نباید مکانیزم‌های دوزینگ را مسدود کند یا یکنواختی موردنیاز تغذیه محصول را مختل سازد.

18. جداسازی مغناطیسی پیش از بسته‌بندی

پیش از رسیدن دانه‌های قهوه یا قهوه آسیاب‌شده به دستگاه بسته‌بندی، ممکن است محصول از تجهیزات انتقال و دوزینگ بیشتری عبور کند.

وجود یک نقطه جداسازی مغناطیسی پیش از بسته‌بندی، فرصت دیگری برای جذب برخی ذرات فرومغناطیسی واردشده در مراحل قبلی فراهم می‌کند.

محل نصب باید بر اساس فضای موجود، ویژگی‌های جریان و امکان دسترسی برای تمیزکاری انتخاب شود.

این نقطه کنترل باید بخشی از یک برنامه جامع مدیریت آلودگی باشد، نه جایگزین تمام روش‌های دیگر بازرسی.

19. تفاوت دانه قهوه و قهوه آسیاب‌شده

دانه کامل قهوه و قهوه آسیاب‌شده از نظر ویژگی‌های فیزیکی جریان تفاوت دارند.

دانه‌های قهوه ذرات منفرد نسبتاً بزرگی هستند، درحالی‌که قهوه آسیاب‌شده یک ماده فله‌ای ریزتر محسوب می‌شود.

برای دانه کامل، محل نصب باید توزیع مناسب محصول در اطراف سطح مغناطیسی را فراهم کند.

برای قهوه آسیاب‌شده، ممکن است توجه بیشتری به جلوگیری از تشکیل لایه‌های ضخیم، تجمع مواد و کاهش سطح مقطع عبور نیاز باشد.

20. اهمیت ضخامت لایه محصول

ضخامت لایه محصول بر فاصله بین آلودگی‌های فرومغناطیسی احتمالی و سطح مغناطیسی تأثیر می‌گذارد.

ذراتی که از نزدیکی میله عبور می‌کنند، شرایط مغناطیسی متفاوتی نسبت به ذراتی دارند که در فاصله بیشتر و درون لایه ضخیم قهوه حرکت می‌کنند.

این موضوع هنگام انتقال قهوه آسیاب‌شده در کانال‌های عریض اهمیت بیشتری پیدا می‌کند.

توزیع مناسب جریان، کاهش ضخامت لایه یا استفاده از چند میله مغناطیسی ممکن است برای بهبود قرارگیری ذرات در معرض سطوح مغناطیسی ضروری باشد.

21. دبی محصول و عملکرد جداسازی

سرعت جریان محصول می‌تواند بر برهم‌کنش میان ذرات فرومغناطیسی و میله مغناطیسی تأثیر بگذارد.

ذراتی که با سرعت بالا از ناحیه جداسازی عبور می‌کنند، ممکن است زمان کوتاه‌تری در محدوده مؤثر میدان مغناطیسی باقی بمانند.

بنابراین دبی باید همراه با توزیع محصول، ویژگی‌های ذرات و هندسه نصب ارزیابی شود.

انتخاب جداکننده مغناطیسی مناسب باید بر اساس شرایط واقعی فرآیند باشد و صرفاً بر ابعاد یا گرید آهنربا تکیه نکند.

22. جهت نصب و پوشش مغناطیسی

جهت قرارگیری میله مغناطیسی بر نحوه حرکت دانه قهوه یا قهوه آسیاب‌شده در اطراف سطح آن اثر می‌گذارد.

نصب مناسب باید امکان عبور بخش قابل‌توجهی از جریان محصول از ناحیه مؤثر مغناطیسی را فراهم کند.

اگر میله فقط در لبه یک کانال عریض نصب شود، ممکن است بخش زیادی از محصول در فاصله بیش‌ازحد از سطح مغناطیسی عبور کند.

نگهدارنده همچنین باید امکان جداسازی ایمن میله، بازرسی و تمیزکاری را فراهم کند.

23. یک میله مغناطیسی یا چند میله؟

مدل Ø25×140 میلی‌متر یک میله جداساز مغناطیسی مستقل است.

یک میله ممکن است برای قیف کوچک یا کانال باریک مناسب باشد، مشروط بر اینکه جریان محصول از نزدیکی کافی سطح آن عبور کند.

در کانال‌های عریض‌تر، یک میله ممکن است پوشش مغناطیسی کافی برای کل جریان محصول فراهم نکند.

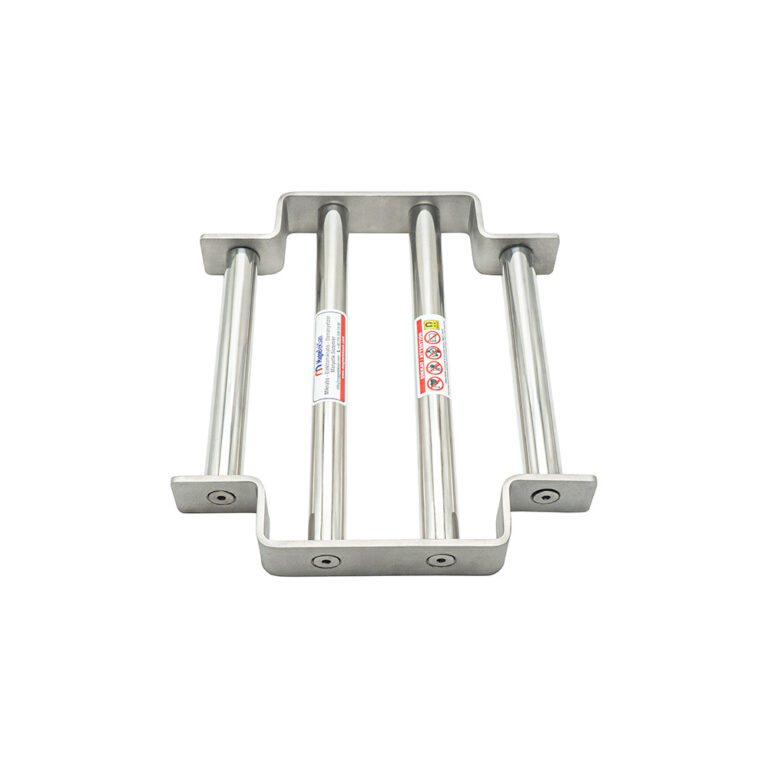

راهکارهای جایگزین شامل استفاده از چند میله مغناطیسی، شبکه‌های مغناطیسی، آرایش پلکانی میله‌ها یا جداکننده‌های مغناطیسی کشویی است.

24. منابع آلودگی فلزی در فرآوری قهوه

ذرات فلزی فرومغناطیسی ممکن است از منابع مختلفی وارد فرآیند تولید قهوه شوند.

این منابع شامل قطعات فرسوده نوار نقاله‌ها، مکانیزم‌های بالابر، اجزای آسیاب، پیچ‌ها، اتصالات و ابزارهای مورد استفاده در تعمیر و نگهداری هستند.

برخی آلودگی‌های فلزی نیز ممکن است از ابتدا در مواد اولیه دریافتی وجود داشته باشند.

شناسایی منابع احتمالی آلودگی به تعیین نقاط مناسب جداسازی مغناطیسی و فواصل بازرسی کمک می‌کند.

25. بازرسی و نگهداری پیشگیرانه

بازرسی منظم برای حفظ وضعیت کاری مناسب میله مغناطیسی ضروری است.

بدنه فولاد ضدزنگ و اتصال رزوه داخلی M6 باید از نظر آسیب ظاهری، فرسایش یا شل‌شدن بررسی شوند.

هر قطعه آسیب‌دیده‌ای که ممکن است بر ایمنی محصول، بهداشت یا قابلیت اطمینان مکانیکی تأثیر بگذارد، باید از سرویس خارج و ارزیابی شود.

در صورت نیاز به بررسی عملکرد مغناطیسی، اندازه‌گیری‌ها باید طبق روش مستند و با معیارهای پذیرش مناسب انجام شوند.

26. محدودیت‌های جداسازی مغناطیسی فلزات

جداسازی مغناطیسی عمدتاً بر ذراتی اثر می‌گذارد که دارای خواص فرومغناطیسی کافی باشند.

آهن، فولاد کربنی و برخی انواع فولاد مغناطیسی می‌توانند در شرایط مناسب به سطح میله جذب شوند.

فلزات غیرمغناطیسی مانند آلومینیوم، مس و برنج با این روش به‌طور قابل‌اعتماد جذب نمی‌شوند. برخی گریدهای فولاد ضدزنگ نیز ممکن است پاسخ مغناطیسی کافی نداشته باشند.

بنابراین نباید میله مغناطیسی را سیستمی معرفی کرد که حذف کامل تمام آلودگی‌های فلزی از محصولات قهوه را تضمین می‌کند.

27. بهداشت مواد غذایی و ادغام در سیستم‌های HACCP

جداسازی مغناطیسی می‌تواند بخشی از راهبرد جامع کنترل اجسام خارجی در واحدهای فرآوری قهوه باشد.

نقاط نصب، فواصل تمیزکاری، روش‌های بازرسی و معیارهای پذیرش باید مطابق الزامات کارخانه مستندسازی شوند.

در صورت مناسب‌بودن کاربرد، می‌توان تجهیزات را در سیستم مدیریت ایمنی مواد غذایی مبتنی بر اصول HACCP ادغام کرد.

مناسب‌بودن جداکننده مغناطیسی و نقش آن در سیستم کنترل کلی باید بر اساس ارزیابی ریسک و فعالیت‌های اعتبارسنجی کارخانه تعیین شود.

28. راهکارهای مغناطیسی Magneteksan برای تولید قهوه

Magneteksan راهکارهای صنعتی جداسازی مغناطیسی را برای فرآیندهای مختلف تولید، از جمله تولید و انتقال قهوه، توسعه می‌دهد.

میله مغناطیسی نئودیمیومی N42 با ابعاد Ø25×140 میلی‌متر، طراحی فشرده، اتصال رزوه داخلی M6، گزینه‌های بدنه فولاد ضدزنگ و سیستم آهنربای دائمی بدون نیاز به برق خارجی را در یک محصول ترکیب می‌کند.

می‌توان این محصول را برای نقاط مناسب تغذیه دانه، کنترل پیش از آسیاب، انتقال قهوه آسیاب‌شده، دوزینگ و کنترل پیش از بسته‌بندی بررسی کرد.

برای انتخاب فنی صحیح باید نوع قهوه، ظرفیت تولید ساعتی، ابعاد کانال عبور محصول، ویژگی‌های جریان، دمای کاری، نحوه نصب، دسترسی برای تمیزکاری و آلودگی‌های فرومغناطیسی احتمالی ارزیابی شوند. اگر یک میله کافی نباشد، سیستم جداسازی مغناطیسی با طراحی اختصاصی ممکن است راهکار مناسب‌تری باشد.
