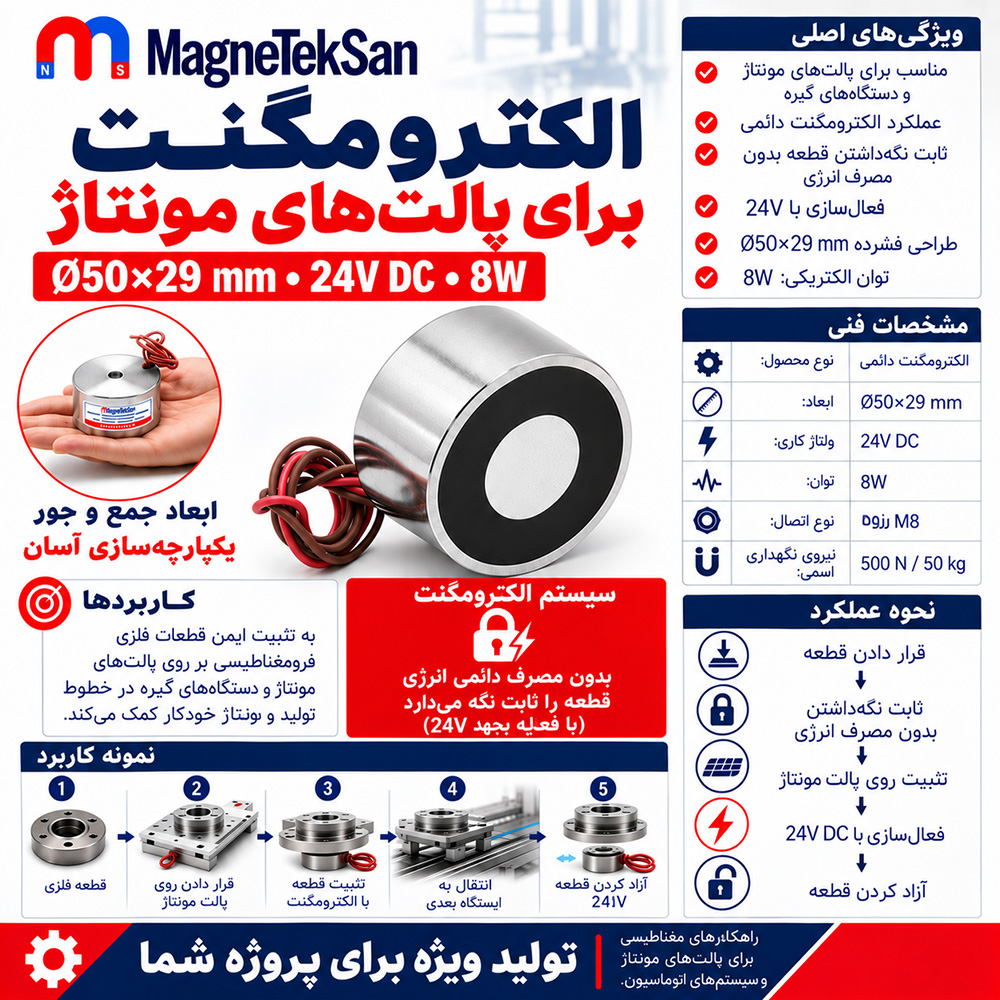

آهنربای الکتروپرمننت نگهدارنده Ø50×29 میلی‌متر – تثبیت قطعات روی پالت مونتاژ – 24V DC 8W

آهنربای الکتروپرمننت نگهدارنده Ø50×29 میلی‌متر برای تثبیت قطعات فرومغناطیسی روی پالت‌های مونتاژ و تولید طراحی شده است. برخلاف الکترومگنت معمولی، نیروی نگهدارندگی مغناطیسی را بدون تغذیه الکتریکی مداوم حفظ می‌کند و برای آزاد کردن قطعه از فرمان 24V DC استفاده می‌شود. نیروی نگهدارندگی اسمی آن 500 N / حدود 50 kgf در شرایط تماس ایده‌آل است و این مقدار نباید به‌عنوان ظرفیت ایمن بلند کردن 50 کیلوگرم در نظر گرفته شود.

مشخصات فنی	مقدار
نوع محصول	آهنربای الکتروپرمننت نگهدارنده
کاربرد اصلی	تثبیت قطعات روی پالت مونتاژ
قطر	Ø50 میلی‌متر
ارتفاع	29 میلی‌متر
ابعاد	Ø50×29 میلی‌متر
ولتاژ کاری	24V DC
توان الکتریکی	8W
اتصال مکانیکی	رزوه داخلی M8
نیروی نگهدارندگی اسمی	500 N / حدود 50 kgf
ماده هدف	آهن / فولاد فرومغناطیسی
اصل عملکرد	نگهداری بدون تغذیه مداوم / آزادسازی الکتریکی

آهنربای الکتروپرمننت نگهدارنده چیست؟

آهنربای الکتروپرمننت نگهدارنده یک تجهیز صنعتی برای تثبیت مغناطیسی است که قابلیت نگهدارندگی آهنربای دائم را با امکان کنترل الکتریکی ترکیب می‌کند.

این مدل Ø50×29 میلی‌متر عمدتاً برای نگه داشتن قطعات فرومغناطیسی مناسب روی پالت‌های مونتاژ، پالت‌های تولید، تجهیزات اتوماسیون و سیستم‌های صنعتی مشابه طراحی شده است.

یکی از مهم‌ترین ویژگی‌های آن این است که برای نگه داشتن قطعه به تغذیه الکتریکی مداوم نیاز ندارد.

آهنربای الکتروپرمننت چگونه کار می‌کند؟

اصل عملکرد این مدل به‌صورت زیر است:

بدون تغذیه الکتریکی → قطعه به‌صورت مغناطیسی نگه داشته می‌شود
↓
فرمان الکتریکی 24V DC → قطعه آزاد می‌شود

این عملکرد با الکترومگنت معمولی متفاوت است؛ زیرا الکترومگنت معمولاً برای حفظ میدان مغناطیسی خود به تغذیه الکتریکی مداوم نیاز دارد.

به همین دلیل، سیستم الکتروپرمننت می‌تواند برای فرآیندهایی که قطعه باید برای مدت طولانی روی پالت ثابت باقی بماند، گزینه مناسبی باشد.

کاربرد اصلی این آهنربا چیست؟

کاربرد اصلی آن تثبیت قطعات روی پالت‌های مونتاژ و تولید است.

یک فرآیند معمول می‌تواند به شکل زیر باشد:

قطعه فرومغناطیسی
↓
قرارگیری روی پالت مونتاژ
↓
آهنربای الکتروپرمننت قطعه را نگه می‌دارد
↓
پالت بین ایستگاه‌های تولید حرکت می‌کند
↓
عملیات مونتاژ / ماشین‌کاری
↓
فرمان آزادسازی 24V DC
↓
آزاد شدن قطعه

به این ترتیب، قطعه هنگام جابه‌جایی پالت بین ایستگاه‌های مختلف تولید می‌تواند در موقعیت تعیین‌شده باقی بماند.

چرا از تثبیت مغناطیسی روی پالت مونتاژ استفاده می‌شود؟

در فرآیندهای تولید اتوماتیک ممکن است لازم باشد که قطعه:

• در موقعیت مشخص باقی بماند
• هنگام مونتاژ یا ماشین‌کاری حرکت نکند
• بین ایستگاه‌های مختلف با همان موقعیت مرجع جابه‌جا شود
• در ایستگاه موردنظر به‌صورت خودکار آزاد شود

برای قطعات فرومغناطیسی مناسب، تثبیت مغناطیسی می‌تواند به‌عنوان جایگزین یا مکمل سیستم‌های گیره و تثبیت مکانیکی مورد استفاده قرار گیرد.

با این حال، نباید فرض شود که در همه کاربردها می‌تواند به‌طور کامل جایگزین سیستم مکانیکی شود.

ابعاد آهنربا چقدر است؟

این آهنربا دارای ساختار استوانه‌ای فشرده است:

قطر: Ø50 میلی‌متر
ارتفاع: 29 میلی‌متر
ابعاد کلی: Ø50×29 میلی‌متر

ابعاد فشرده، امکان نصب آسان‌تر آن را در پالت‌های مونتاژ و تجهیزات اتوماسیون با فضای محدود فراهم می‌کند.

ولتاژ کاری چقدر است؟

ولتاژ فرمان الکتریکی:

24V DC

ولتاژ 24V DC به‌طور گسترده در اتوماسیون صنعتی، سیستم‌های PLC و ماشین‌آلات خاص استفاده می‌شود.

برای ادغام آهنربا در سیستم باید از منبع تغذیه و مدار کنترل الکتریکی مناسب استفاده شود.

توان 8W به چه معناست؟

8W توان الکتریکی محصول را نشان می‌دهد.

این مقدار بیانگر نیروی نگهدارندگی مغناطیسی نیست.

بنابراین:

8W ≠ نیروی نگهدارندگی 8 کیلوگرم

توان الکتریکی و نیروی نگهدارندگی مغناطیسی دو پارامتر فنی متفاوت هستند.

آیا برای نگه داشتن قطعه به برق مداوم نیاز دارد؟

خیر.

این محصول بر اساس اصل الکتروپرمننت کار می‌کند و حالت نگهدارندگی مغناطیسی خود را بدون تغذیه الکتریکی مداوم حفظ می‌کند.

کنترل الکتریکی برای تغییر وضعیت مغناطیسی و آزاد کردن قطعه استفاده می‌شود.

این ویژگی یکی از تفاوت‌های اصلی آن با الکترومگنت DC معمولی است.

در صورت قطع برق چه اتفاقی می‌افتد؟

قطع تغذیه الکتریکی به‌تنهایی باعث از بین رفتن خودکار حالت عادی نگهدارندگی مغناطیسی این مدل نمی‌شود.

از آنجا که آهنربا برای نگه داشتن قطعه بدون برق مداوم طراحی شده است، قطعه فرومغناطیسی مناسب می‌تواند در زمان قطع برق نیز به‌صورت مغناطیسی ثابت باقی بماند.

با این حال، این ویژگی نباید به‌عنوان یک سیستم کامل ایمنی ماشین در نظر گرفته شود. وزن قطعه، شتاب، لرزش، جهت نصب، وضعیت سطح و سایر نیروهای فرآیند باید جداگانه ارزیابی شوند.

قطعه چگونه آزاد می‌شود؟

برای آزاد کردن قطعه از فرمان الکتریکی مناسب 24V DC استفاده می‌شود.

بسته به سیستم اتوماسیون، کنترل می‌تواند از طریق موارد زیر انجام شود:

• PLC
• رله
• برد کنترل
• کنترلر اختصاصی ماشین

مدت زمان فعال‌سازی الکتریکی و روش کنترل باید با توجه به شرایط کاری آهنربا و کاربرد واقعی تعیین شود.

آیا باید 24V DC به‌طور مداوم اعمال شود؟

نباید چنین فرضی کرد.

اصل عملکرد محصول نگهداری بدون تغذیه مداوم / آزادسازی الکتریکی است.

بنابراین، تا زمانی که سیکل کاری الکتریکی مجاز برای کاربرد موردنظر تأیید نشده باشد، نباید فرض کرد که می‌توان ولتاژ 24V DC را به‌صورت مداوم اعمال کرد.

مدت پالس آزادسازی یا زمان فعال‌سازی الکتریکی باید متناسب با شرایط کاری محصول تعیین شود.

نیروی نگهدارندگی اسمی چقدر است؟

نیروی نگهدارندگی اسمی اعلام‌شده:

500 N / حدود 50 kgf

این مقدار، نیروی مغناطیسی اسمی در شرایط تماس مناسب یا ایده‌آل را نشان می‌دهد.

آیا 500 N / 50 کیلوگرم یعنی آهنربا می‌تواند 50 کیلوگرم را با ایمنی بلند کند؟

خیر.

مقدار حدود 50 kgf بیانگر نیروی نگهدارندگی مغناطیسی اسمی است و نباید به‌عنوان ظرفیت بلند کردن ایمن و تضمین‌شده 50 کیلوگرم تفسیر شود.

نیروی نگهدارندگی واقعی ممکن است بسته به قطعه و شرایط کاری به‌طور قابل‌توجهی کمتر باشد.

این محصول عمدتاً به‌عنوان آهنربای تثبیت قطعات روی پالت مونتاژ طراحی شده است و آهنربای بالابر برای بارهای معلق نیست.

چه عواملی بر نیروی نگهدارندگی واقعی تأثیر می‌گذارند؟

نیروی نگهدارندگی واقعی می‌تواند تحت تأثیر عوامل زیر قرار گیرد:

• جنس قطعه
• نوع فولاد
• ضخامت ماده
• مساحت تماس
• تخت بودن سطح
• پوشش سطح
• رنگ
• زنگ‌زدگی
• آلودگی
• فاصله هوایی
• هندسه قطعه
• جهت نیروی واردشده

برای کاربردهای حساس، انجام آزمایش با قطعه واقعی تولید توصیه می‌شود.

چرا فاصله هوایی مهم است؟

هنگامی که بین سطح فعال آهنربا و قطعه فاصله وجود داشته باشد، نیروی نگهدارندگی مغناطیسی کاهش می‌یابد.

فاصله هوایی مؤثر ممکن است بر اثر موارد زیر ایجاد شود:

• رنگ
• پوشش پلاستیکی
• زنگ‌زدگی
• آلودگی
• براده فلزی
• سطح ناهموار
• سطح منحنی

بیشترین نیروی نگهدارندگی معمولاً با تماس مستقیم، تمیز و صاف با یک ماده فرومغناطیسی مناسب حاصل می‌شود.

آیا می‌تواند ورق فولادی نازک را نگه دارد؟

در شرایط مناسب، بله.

ورق فولادی فرومغناطیسی می‌تواند توسط آهنربا جذب و نگه داشته شود. با این حال، ورق بسیار نازک ممکن است حجم کافی برای عبور بهینه شار مغناطیسی فراهم نکند.

در نتیجه، نیروی نگهدارندگی واقعی ممکن است کمتر از مقدار اسمی باشد.

برای کاربردهای دارای ورق نازک، آزمایش با قطعه واقعی توصیه می‌شود.

آیا می‌تواند قطعات گرد یا منحنی را نگه دارد؟

این موضوع به هندسه تماس بستگی دارد.

سطح فعال مغناطیسی صاف است. اگر قطعه گرد یا منحنی فقط با بخش کوچکی از این سطح تماس داشته باشد، مساحت تماس مؤثر کاهش می‌یابد و در نتیجه نیروی نگهدارندگی نیز ممکن است کاهش پیدا کند.

سطوح فرومغناطیسی صاف با مساحت تماس کافی معمولاً شرایط بهتری برای تثبیت مغناطیسی ایجاد می‌کنند.

چه موادی را می‌تواند نگه دارد؟

این محصول عمدتاً برای موارد زیر مناسب است:

• آهن
• فولاد کم‌کربن
• فولادهای فرومغناطیسی سازگار

نیروی واقعی نگهدارندگی به خواص مغناطیسی ماده موردنظر بستگی دارد.

آیا می‌تواند آلومینیوم را نگه دارد؟

خیر.

آلومینیوم ماده فرومغناطیسی نیست و نمی‌توان آن را با این آهنربا مانند آهن یا فولاد مناسب نگه داشت.

آیا می‌تواند مس یا برنج را نگه دارد؟

در شرایط معمول، خیر.

مس و برنج فرومغناطیسی نیستند و بنابراین مواد هدف مناسبی برای این نوع آهنربای نگهدارنده محسوب نمی‌شوند.

آیا می‌تواند فولاد ضدزنگ را نگه دارد؟

این موضوع به گرید فولاد ضدزنگ و وضعیت متالورژیکی آن بستگی دارد.

برخی از انواع فولاد ضدزنگ می‌توانند پاسخ مغناطیسی قابل‌توجهی داشته باشند، در حالی که بعضی از فولادهای ضدزنگ آستنیتی ممکن است جذب مغناطیسی بسیار ضعیفی داشته باشند.

بنابراین، نباید فرض شود که همه قطعات استنلس استیل با نیروی یکسان نگه داشته می‌شوند. آزمایش با قطعه واقعی توصیه می‌شود.

رزوه داخلی M8 چه کاربردی دارد؟

رزوه داخلی M8 برای اتصال مکانیکی آهنربا به پالت مونتاژ، فیکسچر یا سازه ماشین استفاده می‌شود.

سیستم نصب مکانیکی باید متناسب با بارهای واقعی کاربرد طراحی شود.

همچنین باید از سفت کردن بیش از حد یا روش‌های نصب نامناسب که ممکن است به بدنه آهنربا آسیب برسانند، خودداری شود.

آیا می‌توان آن را در سیستم اتوماسیون ادغام کرد؟

بله.

به دلیل بدنه فشرده Ø50×29 میلی‌متر، کنترل الکتریکی 24V DC و رزوه داخلی M8، می‌توان آن را در سیستم‌های مناسب زیر ادغام کرد:

• پالت‌های مونتاژ
• تجهیزات اتوماسیون
• پالت‌های انتقال
• سیستم‌های نگهداری قطعه
• ماشین‌آلات خاص
• ایستگاه‌های تولید اتوماتیک

کل سیستم باید بر اساس قطعه واقعی و نیازهای فرآیند طراحی شود.

آیا می‌توان چند آهنربا را روی یک پالت استفاده کرد؟

بله.

اگر قطعه‌ای بزرگ یا بلند نیاز به تثبیت در چند نقطه داشته باشد، می‌توان چند آهنربا را روی یک پالت نصب کرد.

تعداد و موقعیت آهنرباها باید با در نظر گرفتن موارد زیر تعیین شود:

• هندسه قطعه
• وزن قطعه
• مرکز ثقل
• نیروهای فرآیند
• نیروی نگهدارندگی موردنیاز
• حرکت پالت

استفاده از چند آهنربا، نیاز به ارزیابی فنی مخصوص کاربرد را از بین نمی‌برد.

آیا می‌توان از آن روی پالت متحرک استفاده کرد؟

بله، به شرط آنکه سیستم به‌درستی طراحی شده باشد.

روی پالت متحرک، قطعه ممکن است در معرض نیروهای دینامیکی اضافی ناشی از موارد زیر قرار گیرد:

• شتاب‌گیری
• کاهش سرعت
• لرزش
• توقف ناگهانی
• تغییر جهت

بنابراین، سیستم نباید صرفاً بر اساس نیروی نگهدارندگی استاتیکی اسمی آهنربا طراحی شود.

آیا می‌توان آهنربا را به‌صورت عمودی استفاده کرد؟

کاربردهای عمودی نیازمند ارزیابی جداگانه هستند.

وقتی قطعه روی سطح عمودی نگه داشته می‌شود، بار می‌تواند در جهت لغزش روی سطح آهنربا عمل کند.

نیروی جداشدن مغناطیسی و مقاومت در برابر لغزش جانبی یک پارامتر نیستند. بنابراین اصطکاک، وضعیت سطح، بارهای دینامیکی و ضرایب ایمنی مناسب باید در نظر گرفته شوند.

آیا می‌توان از آن برای بلند کردن بارهای معلق استفاده کرد؟

این محصول نباید به‌عنوان آهنربای بالابر جرثقیل یا وسیله ایمنی برای بارهای معلق در نظر گرفته شود.

کاربردهای بالابری به طراحی اختصاصی، ضرایب ایمنی مناسب و در صورت نیاز سیستم‌های ایمنی مکانیکی اضافی احتیاج دارند.

کاربرد اصلی این محصول تثبیت قطعات روی پالت‌های مونتاژ و تولید است.

آیا می‌توان از آن در فیکسچرهای مونتاژ استفاده کرد؟

بله.

این آهنربا را می‌توان در فیکسچرهای مناسب استفاده کرد، زمانی که قطعات فرومغناطیسی باید:

• در موقعیت مشخص باقی بمانند
• هنگام مونتاژ ثابت نگه داشته شوند
• بین ایستگاه‌های اتوماتیک منتقل شوند
• در زمان موردنیاز به‌صورت الکتریکی آزاد شوند

برای موقعیت‌دهی دقیق، معمولاً بهتر است آهنربا همراه با عناصر مرجع مکانیکی استفاده شود.

آیا آهنربا قطعه را با دقت موقعیت‌دهی می‌کند؟

به‌تنهایی خیر.

آهنربا نیروی نگهدارندگی ایجاد می‌کند، اما به‌تنهایی یک سیستم مکانیکی موقعیت‌دهی دقیق نیست.

در صورت نیاز به موقعیت‌دهی دقیق می‌توان آن را همراه با موارد زیر استفاده کرد:

• پین‌های موقعیت‌دهی
• استاپ‌ها
• نشیمن‌های قطعه
• راهنماها
• سطوح مرجع مکانیکی

در چنین سیستمی، عناصر مکانیکی موقعیت دقیق را تعیین می‌کنند و آهنربا قطعه را در تماس با این مراجع نگه می‌دارد.

آیا می‌تواند جایگزین سیستم‌های گیره مکانیکی شود؟

در برخی کاربردها، تثبیت مغناطیسی می‌تواند جایگزین یا مکمل سیستم‌های گیره مکانیکی باشد.

اما این موضوع به هندسه قطعه، نیروهای فرآیند، دقت موقعیت‌دهی موردنیاز و الزامات ایمنی بستگی دارد.

نباید فرض شود که آهنربا در همه فرآیندهای تولید می‌تواند به‌طور کامل جایگزین سیستم مکانیکی شود.

چه نوع نگهداری و بازرسی لازم است؟

در بازرسی‌های دوره‌ای باید موارد زیر کنترل شوند:

• سطح فعال مغناطیسی
• کابل‌ها و اتصالات الکتریکی
• اتصال مکانیکی
• رزوه M8
• تجمع ذرات فلزی
• آسیب‌های احتمالی بدنه آهنربا

باید از تجمع براده فلزی، آلودگی و سایر مواد خارجی بین آهنربا و قطعه جلوگیری شود.

چرا سطح تماس مغناطیسی باید تمیز باشد؟

مواد خارجی بین آهنربا و قطعه می‌توانند مساحت تماس مؤثر را کاهش داده و فاصله هوایی ایجاد کنند.

این مواد ممکن است شامل موارد زیر باشند:

• براده‌های فلزی
• آلودگی
• باقی‌مانده رنگ
• زنگ‌زدگی
• سایر ذرات خارجی

تمیز نگه داشتن سطح تماس به دستیابی به نیروی نگهدارندگی مغناطیسی پایدارتر و قابل‌تکرارتر کمک می‌کند.

آیا امکان ساخت سیستم‌های سفارشی با چند آهنربا وجود دارد؟

بله.

برای قطعات بزرگ‌تر یا کاربردهای خاص، می‌توان چند آهنربای الکتروپرمننت نگهدارنده را در یک پالت یا فیکسچر سفارشی ادغام کرد.

در طراحی نهایی باید موارد زیر در نظر گرفته شوند:

• ابعاد قطعه
• هندسه قطعه
• وزن قطعه
• سطوح تماس
• حرکات فرآیند
• جهت کاری
• شتاب و لرزش
• توالی اتوماسیون
• نحوه آزادسازی موردنیاز

به این ترتیب، سیستم تثبیت مغناطیسی را می‌توان متناسب با فرآیند واقعی تولید و مونتاژ طراحی کرد.
