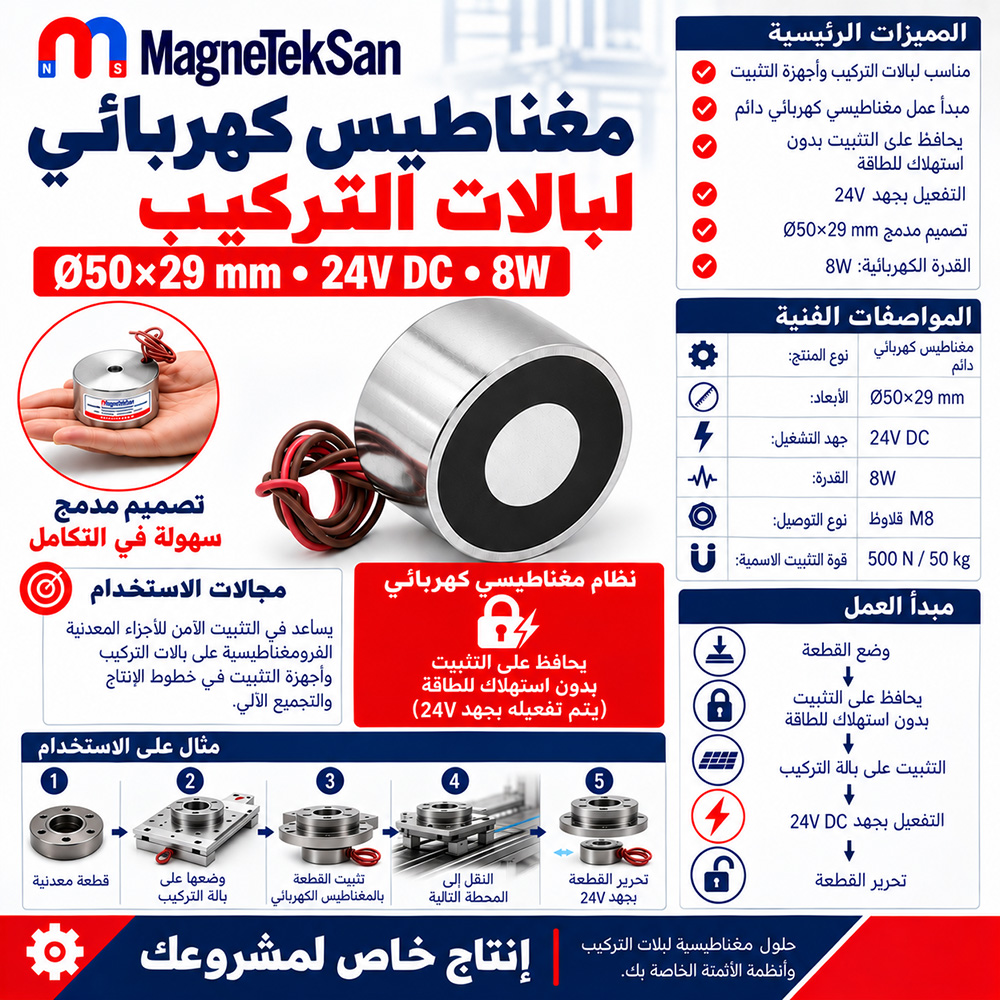

مغناطيس كهربائي دائم للتثبيت Ø50×29 مم – تثبيت القطع على منصات التجميع – 24V DC 8W

تم تصميم المغناطيس الكهربائي الدائم للتثبيت Ø50×29 مم لتثبيت القطع الحديدية والمغناطيسية على منصات التجميع والإنتاج. وعلى عكس المغناطيس الكهربائي التقليدي، فإنه يحافظ على قوة التثبيت المغناطيسية دون تغذية كهربائية مستمرة، ويستخدم أمرًا كهربائيًا بجهد 24V DC لتحرير القطعة. تبلغ قوة التثبيت الاسمية 500 N / حوالي 50 kgf في ظروف التلامس المثالية، ولا ينبغي اعتبار هذه القيمة قدرة رفع آمنة تبلغ 50 كجم.

المواصفة الفنية	القيمة
نوع المنتج	مغناطيس كهربائي دائم للتثبيت
الاستخدام الرئيسي	تثبيت القطع على منصات التجميع
القطر	Ø50 مم
الارتفاع	29 مم
الأبعاد	Ø50×29 مم
جهد التشغيل	24V DC
القدرة الكهربائية	8W
التوصيل الميكانيكي	سن داخلي M8
قوة التثبيت الاسمية	500 N / حوالي 50 kgf
المادة المستهدفة	الحديد / الفولاذ المغناطيسي
مبدأ التشغيل	تثبيت دون تغذية مستمرة / تحرير كهربائي

ما هو المغناطيس الكهربائي الدائم للتثبيت؟

المغناطيس الكهربائي الدائم للتثبيت هو جهاز تثبيت مغناطيسي صناعي يجمع بين قدرة المغناطيس الدائم على الإمساك بالقطعة وإمكانية التحكم الكهربائي في حالة التثبيت.

تم تصميم هذا الطراز Ø50×29 مم بشكل أساسي لتثبيت القطع الحديدية والمغناطيسية المناسبة على منصات التجميع ومنصات الإنتاج وتجهيزات الأتمتة والأنظمة الصناعية المشابهة.

ومن أهم خصائصه أنه لا يحتاج إلى تغذية كهربائية مستمرة للحفاظ على تثبيت القطعة.

كيف يعمل المغناطيس الكهربائي الدائم؟

مبدأ التشغيل الأساسي لهذا الطراز هو:

بدون تغذية كهربائية → تبقى القطعة مثبتة مغناطيسيًا
↓
أمر كهربائي 24V DC → يتم تحرير القطعة

يختلف هذا المبدأ عن المغناطيس الكهربائي التقليدي الذي يحتاج عادةً إلى تغذية كهربائية مستمرة للحفاظ على مجاله المغناطيسي.

ولهذا السبب يمكن أن يكون النظام الكهربائي الدائم مناسبًا بصورة خاصة للعمليات التي يجب فيها إبقاء القطعة مثبتة على منصة التجميع لفترة طويلة.

ما هو الاستخدام الرئيسي لهذا المغناطيس؟

الاستخدام الرئيسي هو تثبيت القطع على منصات التجميع والإنتاج.

يمكن أن تكون دورة العمل النموذجية كما يلي:

قطعة حديدية مغناطيسية
↓
وضع القطعة على منصة التجميع
↓
المغناطيس الكهربائي الدائم يثبت القطعة
↓
انتقال المنصة بين محطات الإنتاج
↓
عملية التجميع / التشغيل
↓
أمر تحرير 24V DC
↓
تحرير القطعة

وبهذه الطريقة يمكن الحفاظ على القطعة في موضع محدد أثناء انتقال المنصة بين محطات الإنتاج المختلفة.

لماذا يستخدم التثبيت المغناطيسي على منصات التجميع؟

في خطوط الإنتاج المؤتمتة قد يكون من الضروري أن:

• تبقى القطعة في موضع محدد
• لا تتحرك أثناء التجميع أو التشغيل
• تنتقل بين المحطات مع الحفاظ على نفس الموضع المرجعي
• يتم تحريرها تلقائيًا في المحطة المطلوبة

بالنسبة للقطع الحديدية والمغناطيسية المناسبة، يمكن استخدام التثبيت المغناطيسي كبديل أو مكمل لأنظمة التثبيت الميكانيكية.

ومع ذلك، لا ينبغي افتراض أنه يمكن أن يحل محل التثبيت الميكانيكي في جميع التطبيقات.

ما هي أبعاد المغناطيس؟

يتميز المغناطيس بتصميم أسطواني مدمج:

القطر: Ø50 مم
الارتفاع: 29 مم
الأبعاد الإجمالية: Ø50×29 مم

تسهل هذه الأبعاد المدمجة دمج المغناطيس داخل منصات التجميع وتجهيزات الأتمتة التي تكون فيها مساحة التركيب محدودة.

ما هو جهد التشغيل؟

جهد التحكم الكهربائي هو:

24V DC

يستخدم جهد 24V DC على نطاق واسع في أنظمة الأتمتة الصناعية ووحدات PLC والآلات الخاصة.

وعند دمج المغناطيس في النظام يجب استخدام مصدر تغذية ودائرة تحكم كهربائية مناسبين.

ماذا تعني قدرة 8W؟

تشير 8W إلى القدرة الكهربائية للمنتج.

ولا تمثل هذه القيمة قوة التثبيت المغناطيسية.

أي:

8W ≠ قوة تثبيت 8 كجم

فالقدرة الكهربائية وقوة التثبيت المغناطيسية معاملان فنيان مختلفان.

هل يحتاج المغناطيس إلى تغذية كهربائية مستمرة لتثبيت القطعة؟

لا.

يعمل هذا المنتج وفق المبدأ الكهربائي الدائم ويحافظ على حالة التثبيت المغناطيسية دون الحاجة إلى تغذية كهربائية مستمرة.

ويستخدم التحكم الكهربائي لتغيير الحالة المغناطيسية وتحرير القطعة.

وهذا أحد الاختلافات الرئيسية بينه وبين المغناطيس الكهربائي DC التقليدي.

ماذا يحدث عند انقطاع الكهرباء؟

لا يؤدي انقطاع التغذية الكهربائية وحده إلى إلغاء حالة التثبيت المغناطيسي الطبيعية لهذا الطراز تلقائيًا.

وبما أن المغناطيس مصمم لتثبيت القطعة دون تغذية مستمرة، فقد تظل القطعة الحديدية المناسبة مثبتة مغناطيسيًا حتى عند انقطاع الكهرباء.

ومع ذلك، لا ينبغي اعتبار هذه الخاصية نظام أمان متكامل للآلة. يجب تقييم وزن القطعة والتسارع والاهتزازات واتجاه التركيب وحالة الأسطح والقوى الأخرى الناتجة عن العملية بصورة منفصلة.

كيف يتم تحرير القطعة؟

يتم تحرير القطعة باستخدام أمر كهربائي مناسب بجهد 24V DC.

وبحسب نظام الأتمتة يمكن تنفيذ التحكم بواسطة:

• PLC
• مرحل كهربائي
• لوحة تحكم
• وحدة تحكم مخصصة للآلة

يجب تحديد مدة التنشيط الكهربائي وطريقة التحكم وفق ظروف تشغيل المغناطيس والتطبيق الفعلي.

هل يجب تطبيق 24V DC بشكل مستمر؟

لا ينبغي افتراض ذلك.

مبدأ التشغيل الأساسي هو التثبيت دون تغذية مستمرة / التحرير الكهربائي.

لذلك لا ينبغي افتراض إمكانية تطبيق 24V DC بشكل مستمر ما لم يتم التحقق من دورة التشغيل الكهربائية المسموح بها للتطبيق المحدد.

يجب تحديد مدة نبضة التحرير أو التنشيط الكهربائي وفقًا لظروف تشغيل المنتج.

ما هي قوة التثبيت الاسمية؟

قوة التثبيت الاسمية المحددة هي:

500 N / حوالي 50 kgf

تمثل هذه القيمة قوة التثبيت المغناطيسية الاسمية في ظروف تلامس مناسبة أو مثالية.

هل تعني 500 N / 50 كجم أن المغناطيس يستطيع رفع 50 كجم بأمان؟

لا.

تشير قيمة حوالي 50 kgf إلى قوة تثبيت مغناطيسية اسمية، ولا ينبغي تفسيرها على أنها قدرة رفع آمنة ومضمونة تبلغ 50 كجم.

قد تكون قوة التثبيت الفعلية أقل بكثير اعتمادًا على القطعة وظروف التشغيل.

هذا المنتج مصمم أساسًا ليكون مغناطيسًا لتثبيت القطع على منصات التجميع وليس مغناطيس رفع للأحمال المعلقة.

ما العوامل التي تؤثر في قوة التثبيت الفعلية؟

يمكن أن تتأثر قوة التثبيت المغناطيسية الفعلية بالعوامل التالية:

• مادة القطعة
• نوع الفولاذ
• سماكة المادة
• مساحة التلامس
• استواء السطح
• الطلاء السطحي
• الدهان
• الصدأ
• الأوساخ والتلوث
• الفجوة الهوائية
• هندسة القطعة
• اتجاه القوة المؤثرة

في التطبيقات الحرجة يوصى بإجراء الاختبار باستخدام قطعة الإنتاج الفعلية.

لماذا تعتبر الفجوة الهوائية مهمة؟

عند وجود مسافة بين السطح المغناطيسي الفعال والقطعة، تنخفض قوة التثبيت المغناطيسية.

يمكن أن تنشأ فجوة هوائية فعلية بسبب:

• الدهان
• الطلاء البلاستيكي
• الصدأ
• الأوساخ
• الرايش المعدني
• الأسطح غير المستوية
• الأسطح المنحنية

عادةً ما يتم الحصول على أفضل أداء عند وجود تلامس مباشر ونظيف ومستوٍ مع مادة حديدية مغناطيسية مناسبة.

هل يمكنه تثبيت الصفائح الفولاذية الرقيقة؟

نعم، في الظروف المناسبة.

يمكن للمغناطيس جذب الصفائح الفولاذية المغناطيسية وتثبيتها. ولكن إذا كانت الصفيحة رقيقة جدًا فقد لا توفر كمية كافية من المادة لمرور التدفق المغناطيسي بصورة مثالية.

وبالتالي قد تكون قوة التثبيت الفعلية أقل من القيمة الاسمية.

لذلك يوصى باختبار التطبيقات التي تستخدم صفائح رقيقة باستخدام القطعة الفعلية.

هل يمكنه تثبيت القطع المستديرة أو المنحنية؟

يعتمد ذلك على هندسة التلامس.

السطح المغناطيسي الفعال مسطح. وإذا لامست القطعة المستديرة أو المنحنية جزءًا صغيرًا فقط من هذا السطح، تنخفض مساحة التلامس الفعلية وقد تنخفض قوة التثبيت.

عادةً ما توفر الأسطح الحديدية المسطحة ذات مساحة التلامس الكافية ظروف تثبيت مغناطيسي أفضل.

ما المواد التي يمكن للمغناطيس تثبيتها؟

المنتج مناسب بشكل أساسي لـ:

• الحديد
• الفولاذ منخفض الكربون
• أنواع الفولاذ ذات الخصائص المغناطيسية المناسبة

وتعتمد قوة التثبيت الفعلية على الخصائص المغناطيسية للمادة المستخدمة.

هل يمكنه تثبيت الألومنيوم؟

لا.

الألومنيوم ليس مادة حديدية مغناطيسية، ولذلك لا يمكن تثبيته بهذا المغناطيس بالطريقة نفسها التي يتم بها تثبيت الحديد أو الفولاذ المناسب.

هل يمكنه تثبيت النحاس أو النحاس الأصفر؟

في الظروف العادية، لا.

النحاس والنحاس الأصفر ليسا من المواد الحديدية المغناطيسية، ولذلك فهما غير مناسبين كمواد مستهدفة لهذا النوع من مغناطيسات التثبيت.

هل يمكنه تثبيت الفولاذ المقاوم للصدأ؟

يعتمد ذلك على نوع الفولاذ المقاوم للصدأ وحالته المعدنية.

يمكن لبعض أنواع الفولاذ المقاوم للصدأ أن تظهر استجابة مغناطيسية واضحة، بينما قد تكون بعض أنواع الفولاذ الأوستنيتي المقاوم للصدأ ذات استجابة مغناطيسية ضعيفة جدًا.

لذلك لا ينبغي افتراض أن جميع قطع الفولاذ المقاوم للصدأ يمكن تثبيتها بالقوة نفسها. ويوصى بإجراء اختبار باستخدام القطعة الفعلية.

ما وظيفة السن الداخلي M8؟

يستخدم السن الداخلي M8 للتثبيت الميكانيكي للمغناطيس على منصة التجميع أو التجهيز أو هيكل الآلة.

يجب تصميم نظام التثبيت الميكانيكي وفقًا للأحمال الفعلية في التطبيق.

كما يجب تجنب الشد المفرط أو طرق التركيب غير المناسبة التي قد تتسبب في تلف جسم المغناطيس.

هل يمكن دمجه في نظام أتمتة؟

نعم.

بفضل هيكله المدمج Ø50×29 مم، والتحكم الكهربائي 24V DC، والسن الداخلي M8، يمكن دمجه في أنظمة مناسبة مثل:

• منصات التجميع
• تجهيزات الأتمتة
• منصات النقل
• أنظمة تثبيت قطع العمل
• الآلات الخاصة
• محطات الإنتاج المؤتمتة

يجب تصميم النظام الكامل وفقًا للقطعة الفعلية ومتطلبات عملية الإنتاج.

هل يمكن استخدام عدة مغناطيسات على منصة واحدة؟

نعم.

إذا كانت هناك قطعة كبيرة أو طويلة تحتاج إلى التثبيت من عدة نقاط، فيمكن استخدام عدة مغناطيسات على المنصة نفسها.

يجب تحديد عدد المغناطيسات ومواقعها مع مراعاة:

• هندسة القطعة
• وزن القطعة
• مركز الثقل
• قوى العملية
• مستوى التثبيت المطلوب
• حركة المنصة

استخدام عدة مغناطيسات لا يلغي الحاجة إلى إجراء تقييم هندسي خاص بالتطبيق.

هل يمكن استخدام المغناطيس على منصات متحركة؟

نعم، بشرط تصميم التطبيق بشكل صحيح.

على المنصة المتحركة قد تتعرض القطعة لقوى ديناميكية إضافية ناتجة عن:

• التسارع
• التباطؤ
• الاهتزازات
• التوقف المفاجئ
• تغيير الاتجاه

لذلك لا ينبغي تصميم النظام اعتمادًا فقط على قوة التثبيت الساكنة الاسمية للمغناطيس.

هل يمكن استخدام المغناطيس في الوضع الرأسي؟

تحتاج التطبيقات الرأسية إلى تقييم منفصل.

عند تثبيت قطعة على سطح رأسي، قد يعمل الحمل في اتجاه الانزلاق على طول سطح المغناطيس.

قوة الفصل المغناطيسية ومقاومة الانزلاق الجانبي ليستا المعامل نفسه. لذلك يجب أخذ الاحتكاك وحالة السطح والأحمال الديناميكية ومعاملات الأمان المناسبة في الاعتبار.

هل يمكن استخدامه لرفع الأحمال المعلقة؟

لا ينبغي اعتبار هذا المنتج مغناطيس رفع للرافعات أو جهاز أمان للأحمال المعلقة.

تتطلب تطبيقات الرفع تصميمًا مخصصًا لهذا الغرض ومعاملات أمان مناسبة، وقد تتطلب أيضًا أنظمة أمان ميكانيكية إضافية.

الاستخدام الأساسي لهذا المنتج هو تثبيت القطع على منصات التجميع والإنتاج.

هل يمكن استخدامه في تجهيزات التجميع؟

نعم.

يمكن استخدام المغناطيس في تجهيزات مناسبة عندما تحتاج القطع الحديدية والمغناطيسية إلى:

• البقاء في موضع محدد
• التثبيت أثناء عملية التجميع
• الانتقال بين المحطات المؤتمتة
• التحرير كهربائيًا عند الحاجة

وعند الحاجة إلى تحديد موضع دقيق، يفضل استخدام المغناطيس مع عناصر مرجعية ميكانيكية.

هل يقوم المغناطيس بتحديد موضع القطعة بدقة؟

ليس بمفرده.

يوفر المغناطيس قوة التثبيت، لكنه لا يمثل بمفرده نظام تحديد موضع ميكانيكي دقيق.

عندما يكون تحديد الموضع بدقة مطلوبًا، يمكن استخدامه مع:

• مسامير تحديد الموضع
• المصدات
• تجاويف تثبيت القطعة
• الأدلة الميكانيكية
• الأسطح المرجعية الميكانيكية

في هذه الحالة تحدد العناصر الميكانيكية الموضع الدقيق، بينما يحافظ المغناطيس على القطعة ملاصقة لهذه العناصر المرجعية.

هل يمكن أن يحل محل أنظمة التثبيت الميكانيكية؟

في بعض التطبيقات يمكن للتثبيت المغناطيسي أن يحل محل أنظمة التثبيت الميكانيكية أو يعمل معها.

لكن ذلك يعتمد على هندسة القطعة، وقوى العملية، ودقة تحديد الموضع المطلوبة، ومتطلبات السلامة.

لذلك لا ينبغي افتراض أن المغناطيس يمكنه استبدال نظام التثبيت الميكانيكي في جميع عمليات الإنتاج.

ما أعمال الصيانة المطلوبة؟

أثناء الفحوصات الدورية يجب التحقق من:

• السطح المغناطيسي الفعال
• الكابلات والتوصيلات الكهربائية
• التثبيت الميكانيكي
• وصلة السن M8
• تراكم الجسيمات المعدنية
• أي تلف مادي في جسم المغناطيس

يجب منع تراكم الرايش المعدني والأوساخ والمواد الغريبة الأخرى بين المغناطيس والقطعة.

لماذا يجب الحفاظ على نظافة سطح التلامس المغناطيسي؟

يمكن للمواد الغريبة الموجودة بين المغناطيس والقطعة أن تقلل مساحة التلامس الفعلية وتسبب فجوة هوائية.

ومن أمثلتها:

• الرايش المعدني
• الأوساخ
• بقايا الدهان
• الصدأ
• الجسيمات الغريبة الأخرى

يساعد الحفاظ على نظافة سطح التلامس على تحقيق قوة تثبيت مغناطيسية أكثر استقرارًا وقابلية للتكرار.

هل يمكن تصنيع أنظمة مخصصة باستخدام عدة مغناطيسات؟

نعم.

بالنسبة للقطع الأكبر حجمًا أو التطبيقات الخاصة، يمكن دمج عدة مغناطيسات كهربائية دائمة للتثبيت في منصة أو تجهيز مصمم خصيصًا للتطبيق.

يجب أن يراعي التصميم النهائي:

• أبعاد القطعة
• هندسة القطعة
• وزن القطعة
• أسطح التلامس
• حركات العملية
• اتجاه التشغيل
• التسارع والاهتزازات
• تسلسل الأتمتة
• طريقة التحرير المطلوبة

وبذلك يمكن تكييف نظام التثبيت المغناطيسي مع عملية الإنتاج والتجميع الفعلية.
