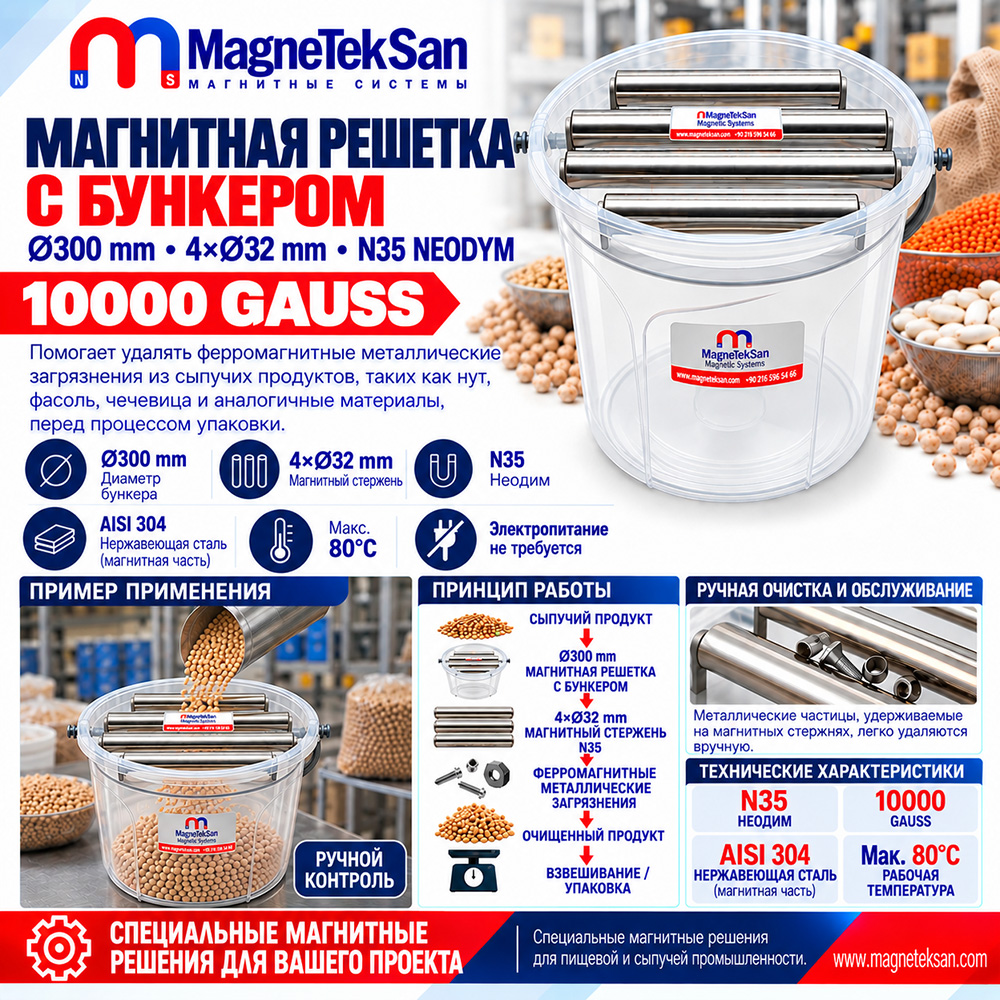

Магнитная решётка с ведром для бобовых перед упаковкой – Ø300 mm Ø32×4 N35 Neodymium 10,000 Gauss

Магнитная решётка с ведром для бобовых перед упаковкой предназначена для порционного магнитного контроля нута, чечевицы, фасоли, гороха и аналогичных сухих сыпучих продуктов перед взвешиванием или упаковкой. Решётка Ø300 mm оснащена 4 магнитными стержнями Ø32 mm с неодимовыми магнитами N35 и магнитным значением 10,000 Gauss, помогая улавливать подходящие ферромагнитные загрязнения при прохождении продукта между стержнями в расположенное ниже ведро.

Техническая характеристика	Значение
Тип продукта	Неодимовая магнитная решётка с ведром
Основное применение	Магнитный контроль бобовых перед упаковкой
Модель / Тип	S88KL
Диаметр решётки	Ø300 mm
Количество магнитных стержней	4
Диаметр магнитного стержня	Ø32 mm
Класс неодима	N35
Магнитное значение	10,000 Gauss
Материал магнитной части	Нержавеющая сталь AISI 304
Контакт с пищевыми продуктами	Магнитная часть подходит
Максимальная рабочая температура	80°C
Способ использования	Ручной / Порционный
Необходимость в электроэнергии	Нет

Что такое магнитная решётка с ведром для бобовых перед упаковкой?

Магнитная решётка с ведром для бобовых перед упаковкой — это система ручной магнитной сепарации, предназначенная для улавливания подходящих ферромагнитных металлических загрязнений из сухих бобовых продуктов перед этапом взвешивания или упаковки.

В отличие от магнитных решёток, которые стационарно устанавливаются внутри бункера или производственной линии, эта система предназначена для использования вместе с ведром. Бобовые проходят через магнитную решётку и собираются непосредственно в расположенном под ней ведре.

Каково основное назначение этого продукта?

Основная задача системы — создать дополнительную точку магнитного контроля непосредственно перед взвешиванием, упаковкой или последующей технологической операцией.

Типичные продукты:

• нут,
• чечевица,
• сухая фасоль,
• горох,
• аналогичные сухие и свободно сыпучие гранулированные пищевые продукты.

Пригодность для конкретного продукта зависит от размера частиц, характеристик сыпучести и свободного пространства между магнитными стержнями.

Как используется магнитная решётка с ведром?

Типичная последовательность процесса:

Очищенные / Отсортированные Бобовые
↓
Магнитная Решётка с Ведром Ø300 mm
↓
4xØ32 mm Магнитных Стержня N35
↓
Магнитный Контроль 10,000 Gauss
↓
Продукт Собирается в Ведре
↓
Взвешивание / Упаковка

Бобовые засыпаются на магнитную решётку и проходят через промежутки между магнитными стержнями. Подходящие ферромагнитные загрязнения притягиваются к магнитным поверхностям и удерживаются на них, а проверенный продукт поступает в расположенное ниже ведро.

Почему магнитный контроль выполняется перед упаковкой?

Даже после предыдущих этапов очистки и производства небольшие ферромагнитные загрязнения потенциально могут попасть в продукт из различных источников:

• износ оборудования,
• техническое обслуживание,
• крепёжные элементы,
• транспортировочное оборудование,
• производственные машины,
• операции перемещения продукта.

Использование магнитной решётки перед упаковкой создаёт дополнительную точку контроля и помогает снизить риск попадания подходящих ферромагнитных загрязнений в конечную упаковку вместе с продуктом.

Для чего используется ведро?

Ведро непосредственно собирает бобовые после прохождения через магнитную решётку.

Такая конструкция особенно удобна для:

• малых и средних партий,
• ручного контроля продукта,
• финального магнитного контроля перед упаковкой,
• отдельной проверки каждой партии продукта.

Таким образом, система может использоваться как автономный пункт магнитного контроля без необходимости постоянной установки в производственную линию.

Нужно ли устанавливать систему на непрерывной производственной линии?

Нет.

Одной из основных особенностей этого продукта является возможность его использования в качестве независимой ручной системы с ведром. Систему не обязательно постоянно подключать к бункеру, желобу или трубопроводу.

Это делает её подходящей для порционной проверки и производственных участков, где стационарная установка магнитного сепаратора не требуется.

Что означает порционное использование?

Порционное использование означает, что определённое количество бобовых может отдельно проходить магнитный контроль.

Например:

1. Бобовые засыпаются на магнитную решётку.
2. Продукт проходит между магнитными стержнями.
3. Подходящие ферромагнитные загрязнения удерживаются на магнитных поверхностях.
4. Проверенный продукт собирается в ведре.
5. Ведро передаётся на этап взвешивания или упаковки.
6. Процесс повторяется для следующей партии.

Такой метод особенно удобен там, где продукт обрабатывается отдельными партиями, а не непрерывным потоком.

Какова функция 4 магнитных стержней Ø32 mm?

Магнитная решётка Ø300 mm содержит 4 магнитных стержня с наружным диаметром Ø32 mm каждый.

Когда бобовые проходят между стержнями, подходящие ферромагнитные загрязнения, попадающие в эффективную область магнитного поля, могут притягиваться к поверхностям стержней и удерживаться на них.

Фактическая эффективность улавливания зависит от магнитных свойств, размера и формы загрязнения, расстояния до магнитной поверхности и характера прохождения продукта через решётку.

Почему используются 4 магнитных стержня?

Конструкция с четырьмя стержнями создаёт магнитно активные зоны и одновременно сохраняет проходы для сыпучего продукта.

Однако только по количеству магнитных стержней нельзя определять фиксированную производительность в kg/h или t/h.

Фактический расход продукта зависит от:

• размера частиц,
• формы продукта,
• влажности,
• сыпучести,
• скорости подачи,
• расстояния между стержнями,
• количества продукта, подаваемого за один раз.

Если производительность является критически важным параметром, рекомендуется провести испытания с реальным продуктом.

Что означает магнитный стержень Ø32 mm?

Наружный диаметр каждого магнитного стержня составляет:

Ø32 mm

Внутри круглой решётки Ø300 mm установлены:

4xØ32 mm магнитных стержня

Что такое неодимовый магнит N35?

N35 обозначает класс материала постоянных неодимовых магнитов, используемых внутри магнитных стержней.

Поскольку система использует постоянные неодимовые магниты, магнитное поле создаётся постоянно без необходимости во внешнем источнике электроэнергии.

Что означает 10,000 Gauss?

Указанное магнитное значение магнитных стержней составляет:

10,000 Gauss

Это магнитное поле помогает притягивать и удерживать подходящие ферромагнитные частицы, когда они проходят достаточно близко к поверхности магнитных стержней.

Однако 10,000 Gauss не означает автоматически:

• определённую грузоподъёмность в килограммах,
• фиксированное расстояние притяжения,
• гарантированный минимальный размер улавливаемых частиц,
• 100% удаление всех металлических загрязнений.

Результативность магнитной сепарации зависит от характеристик конкретного загрязнения и условий процесса.

Гарантируют ли 10,000 Gauss улавливание всех частиц железа?

Нет.

Одного значения Gauss недостаточно для гарантии 100% улавливания.

На фактическую эффективность сепарации могут влиять:

• размер загрязнения,
• форма загрязнения,
• магнитные свойства,
• расстояние до поверхности стержня,
• скорость потока продукта,
• толщина слоя продукта,
• расположение магнитных стержней,
• количество уже накопившегося на стержнях металла.

Поэтому изделие следует рассматривать как систему магнитного контроля и сепарации, а не как гарантию удаления абсолютно всех возможных металлических загрязнений.

Какие металлические загрязнения может улавливать система?

Подходящие ферромагнитные загрязнения могут включать:

• частицы железа,
• фрагменты углеродистой стали,
• стальную стружку,
• кусочки ферромагнитной проволоки,
• фрагменты винтов и крепёжных элементов,
• мелкие ферромагнитные частицы износа оборудования.

Улавливание конкретного загрязнения зависит от его магнитной реакции и фактических условий процесса.

Притягивает ли магнит нут, чечевицу или фасоль?

Нет.

Нут, чечевица, фасоль и аналогичные бобовые продукты не являются ферромагнитными.

Пищевой продукт проходит между магнитными стержнями и попадает в ведро, тогда как подходящие частицы железа и ферромагнитной стали могут притягиваться к поверхности магнитных стержней.

Улавливает ли магнитная решётка алюминий?

Нет, не так, как железо или углеродистую сталь.

Алюминий не является ферромагнитным материалом и не притягивается в значительной степени стандартным постоянным неодимовым магнитным сепаратором.

Если загрязнение алюминием представляет отдельный риск, следует рассмотреть другую технологию сепарации или обнаружения металла.

Может ли система улавливать медь или латунь?

Медь и латунь обычно не являются ферромагнитными материалами.

Поэтому эта магнитная решётка не предназначена для отделения меди или латуни таким же способом, как железа или подходящей ферромагнитной стали.

Основная задача системы — улавливание загрязнений, обладающих достаточными ферромагнитными свойствами.

Может ли система улавливать нержавеющую сталь?

Это зависит от марки нержавеющей стали и её металлургического состояния.

Некоторые марки нержавеющей стали могут заметно реагировать на магнитное поле, тогда как определённые аустенитные нержавеющие стали могут обладать очень слабой магнитной реакцией.

Поэтому нельзя считать, что система гарантированно улавливает все виды нержавеющей стали. Если загрязнение нержавеющей сталью является существенным риском, рекомендуется провести испытания с репрезентативным образцом.

Почему используется нержавеющая сталь AISI 304?

Магнитная часть решётки и конструкция магнитных стержней изготовлены из нержавеющей стали AISI 304.

AISI 304 широко используется в технологическом оборудовании благодаря таким характеристикам, как:

• коррозионная стойкость,
• удобство очистки,
• пригодность для многих процессов с сухими продуктами.

Для данного продукта указание о пригодности для контакта с пищевыми продуктами относится непосредственно к магнитной части.

Подходит ли вся система для контакта с пищевыми продуктами?

В технических данных продукта указано, что магнитная часть подходит для применения в контакте с пищевыми продуктами.

Однако точная марка пластика ведра и документация о его пригодности для контакта с пищевыми продуктами не указаны.

Поэтому без соответствующей документации на ведро не следует заявлять, что вся система полностью сертифицирована для контакта с пищевыми продуктами.

Из какого материала изготовлено ведро?

Точная техническая марка пластикового материала ведра в имеющейся информации о продукте не указана.

Поэтому без подтверждающей документации не следует заявлять конкретный тип полимера или наличие сертификации ведра для контакта с пищевыми продуктами.

Какова максимальная рабочая температура?

Указанная максимальная рабочая температура магнитной системы составляет:

80°C

Применение при температуре выше 80°C необходимо оценивать отдельно. Стандартная магнитная система N35, используемая в этом продукте, рассчитана на максимальную рабочую температуру 80°C.

Требуется ли магнитной решётке с ведром электричество?

Нет.

В изделии используются постоянные неодимовые магниты N35, поэтому системе не требуются:

• электроэнергия,
• электрические кабели,
• панель управления,
• внешний источник питания.

Магнитное поле постоянно создаётся постоянными магнитами.

Как использовать систему вручную?

Типичный порядок ручного использования:

1. Установите ведро на ровную и устойчивую поверхность.
2. Правильно установите магнитную решётку на ведро.
3. Засыпьте контролируемые бобовые на решётку.
4. Обеспечьте прохождение продукта между 4 магнитными стержнями Ø32 mm.
5. Подходящие ферромагнитные частицы удерживаются на магнитных поверхностях.
6. Проверенный продукт собирается в ведре.
7. Ведро передаётся на взвешивание, упаковку или следующий технологический этап.

Фактический способ использования должен быть адаптирован к конкретному продукту и внутренним производственным, гигиеническим и контрольным процедурам предприятия.

Попадает ли продукт непосредственно в конечную упаковку?

Это не является основным способом применения данной модели.

Предусмотренный процесс заключается в том, что бобовые сначала проходят через магнитную решётку и собираются в ведре. Затем проверенный продукт из ведра может быть передан на:

• взвешивание,
• упаковку,
• следующий технологический этап.

Поэтому данное изделие не следует описывать как стационарную автоматическую систему, которая непосредственно наполняет небольшие потребительские упаковки.

Можно ли использовать систему для нута?

Да, если геометрия прохода продукта подходит для конкретного нута.

Для крупных продуктов, таких как нут, необходимо учитывать:

• расстояние между магнитными стержнями,
• размер зерна,
• форму продукта,
• сыпучесть,
• скорость подачи.

Испытание с фактически используемым нутом является наиболее надёжным способом подтверждения свободного прохождения продукта.

Можно ли использовать систему для чечевицы?

Да.

Сухая свободно сыпучая чечевица может проходить через магнитную решётку с ведром при соответствующих технологических условиях.

Скорость подачи следует регулировать таким образом, чтобы продукт проходил через решётку без чрезмерного накопления или образования заторов.

Можно ли использовать систему для сухой фасоли?

Да.

Сухая фасоль может обрабатываться при условии, что её размеры и характеристики сыпучести соответствуют доступным промежуткам между магнитными стержнями.

Для крупных сортов фасоли рекомендуется провести испытание с реальным продуктом.

Сортирует ли эта система бобовые по размеру?

Нет.

Термин магнитная решётка не означает, что данное изделие работает как обычное механическое калибровочное сито.

Его основная функция — магнитная сепарация: подходящие ферромагнитные загрязнения притягиваются и удерживаются на магнитных поверхностях, а бобовые проходят через промежутки между магнитными стержнями.

Система не предназначена в первую очередь для сортировки нута, чечевицы, фасоли или других продуктов по размеру.

Какова производительность системы в kg/h или t/h?

Для этой модели фиксированная производительность не указана.

Фактическая производительность зависит от:

• вида бобовых,
• размера зерна,
• насыпной плотности,
• влажности,
• сыпучести,
• количества продукта, подаваемого за один раз,
• расстояния между стержнями,
• способа ручной подачи.

Поэтому без испытаний в реальных технологических условиях не следует указывать фиксированную производительность в kg/h или t/h.

Как очищаются магнитные стержни?

После завершения магнитного контроля поверхности магнитных стержней следует визуально осмотреть.

Уловленные металлические загрязнения необходимо безопасно удалить с поверхности стержней вручную.

Поскольку уловленные металлические частицы могут иметь острые края, при очистке следует использовать подходящие средства индивидуальной защиты.

Не следует очищать систему во время активной подачи продукта через магнитную решётку.

Как часто следует очищать магнитную решётку?

Единого интервала очистки, подходящего для всех применений, не существует.

Частота очистки зависит от:

• количества проверяемого продукта,
• количества партий,
• уровня загрязнения,
• размера улавливаемых металлических частиц,
• скорости накопления металла на магнитных стержнях.

При порционной работе проверка магнитных стержней после каждой партии может быть практичным методом контроля качества.

Влияет ли накопление металла на стержнях на эффективность сепарации?

Да.

Если на поверхности магнитных стержней накапливается значительное количество ферромагнитного материала, часть активной магнитной поверхности может быть закрыта.

Поэтому регулярная проверка и очистка важны для поддержания надлежащих условий магнитной сепарации.

Можно ли регистрировать уловленные металлические загрязнения для контроля качества?

Да.

В рамках контроля качества перед упаковкой материал, уловленный на магнитных стержнях, можно:

• визуально осматривать,
• удалять и исследовать,
• при необходимости классифицировать,
• регистрировать для мониторинга процесса.

Контроль типа и количества уловленных металлических загрязнений также может помочь выявить потенциальные источники загрязнения на других этапах производственного процесса.

Каковы преимущества магнитной решётки с ведром?

Конструкция с ведром имеет несколько практических преимуществ:

• не требует обязательной стационарной установки в производственную линию,
• позволяет отдельно контролировать каждую партию,
• может использоваться как финальная точка магнитного контроля перед упаковкой,
• проверенный продукт непосредственно собирается в ведре,
• не требует электроэнергии,
• магнитные стержни можно визуально контролировать,
• при необходимости систему можно перемещать между рабочими зонами.

Эти особенности делают изделие особенно подходящим для ручного и порционного применения.

Можно ли использовать систему на непрерывных линиях высокой производительности?

Данная модель предназначена прежде всего для ручного и порционного использования.

Для непрерывных производственных линий с высокой производительностью могут быть более подходящими другие конфигурации магнитной сепарации, например:

• корпусные магнитные сепараторы,
• трубные магнитные сепараторы,
• магнитные решётки большего размера,
• специальные гравитационные магнитные сепараторы.

Наиболее подходящая конфигурация должна выбираться в зависимости от продукта, требуемого расхода и условий монтажа.

Можно ли использовать систему как финальную точку магнитного контроля перед упаковкой?

Да.

Система специально подходит для использования в качестве дополнительной финальной точки магнитного контроля перед взвешиванием или упаковкой, особенно когда бобовые обрабатываются отдельными партиями.

Заменяет ли магнитная решётка металлодетектор?

Нет.

Магнитная решётка и металлодетектор работают по разным принципам.

Магнитная решётка помогает физически улавливать подходящие ферромагнитные загрязнения. Металлодетектор, в зависимости от своей конструкции и настроек, применяется для обнаружения различных видов металлических загрязнений.

Если этого требует технологический процесс, обе технологии могут использоваться как взаимодополняющие системы контроля, а не как прямая замена друг другу.

Какое техническое обслуживание требуется системе?

Следует периодически проверять:

• магнитные стержни Ø32 mm,
• магнитные поверхности,
• несущую конструкцию,
• сварные соединения,
• механические соединения,
• физическое состояние ведра.

Повреждённые, значительно деформированные или изношенные элементы следует оценить перед повторным вводом оборудования в эксплуатацию.

Можно ли изготовить магнитную решётку с ведром в специальных размерах?

Да.

В зависимости от применения Magneteksan может рассмотреть различные варианты исполнения по следующим параметрам:

• диаметр магнитной решётки,
• количество магнитных стержней,
• диаметр магнитных стержней,
• несущая конструкция,
• геометрия ведра или ёмкости.

Окончательная конструкция должна выбираться с учётом фактического продукта, размера частиц, необходимой площади прохода и условий технологического процесса.
