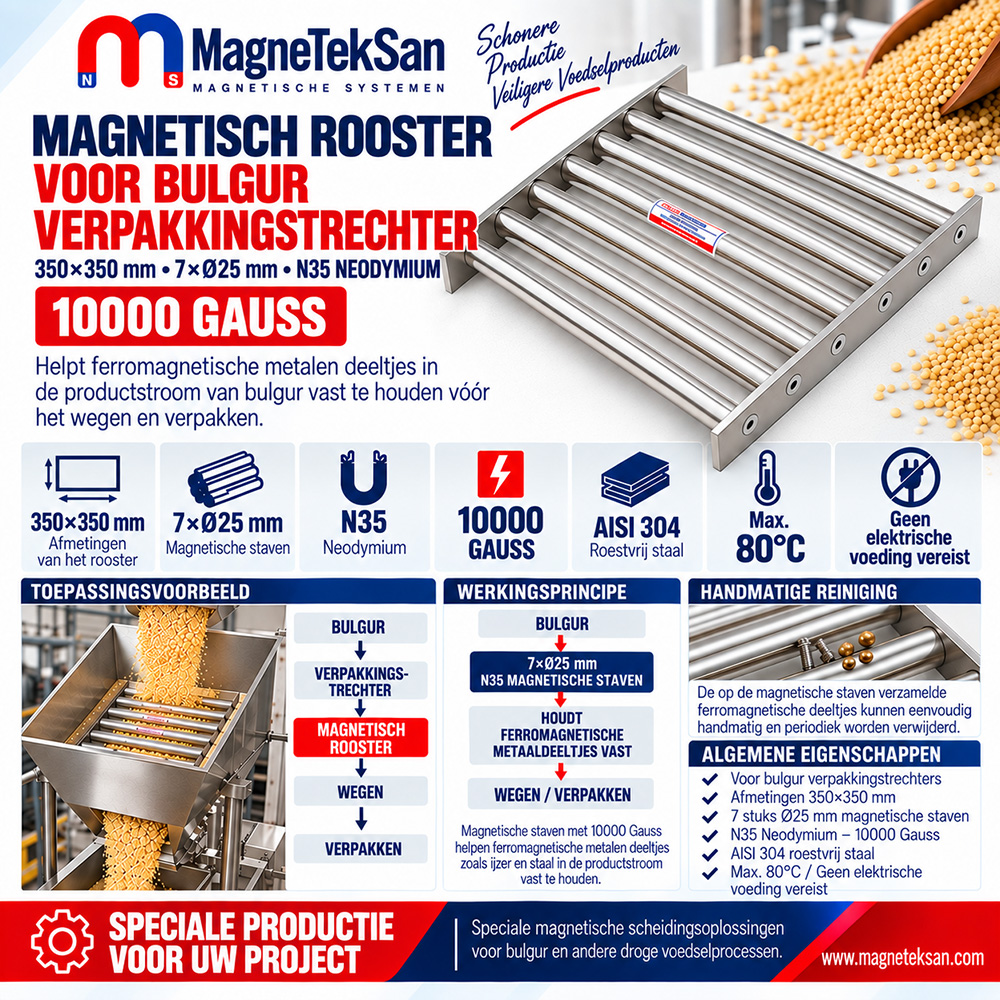

Magnetisch Rooster voor Bulgur-Verpakkingshopper – 350×350 mm Ø25×7 N35 Neodymium 10.000 Gauss
Magnetisch Rooster voor Bulgur-Verpakkingshopper – 350×350 mm Ø25×7 N35 Neodymium 10.000 Gauss
Algemene Kenmerken
- Ontworpen voor gebruik in productie- en verpakkingslijnen voor bulgur.
- Helpt ferromagnetische metaalverontreinigingen vóór het wegen en verpakken op te vangen.
- Vierkante constructie met afmetingen van 350×350 mm.
- Uitgerust met 7 Ø25 mm magneetstaven met N35 neodymium magneten.
- De magneetstaven zijn parallel over de productstroom geplaatst.
- Magnetische waarde van 10.000 Gauss.
- Vervaardigd uit AISI 304 roestvast staal.
- Geschikt voor een maximale bedrijfstemperatuur van 80°C.
- Het permanente neodymium magneetsysteem werkt zonder elektrische energie.
Technische Specificaties
- Producttype: Vierkant Neodymium Magneetrooster
- Hoofdtoepassing: Bulgur-Verpakkingshopper
- Afmetingen Rooster: 350×350 mm
- Aantal Magneetstaven: 7
- Diameter Magneetstaven: Ø25 mm
- Plaatsing Magneetstaven: Parallel
- Neodymium Kwaliteit: N35
- Magnetische Waarde: 10.000 Gauss
- Materiaal: AISI 304 Roestvast Staal
- Maximale Bedrijfstemperatuur: 80°C
- Reiniging: Handmatig
- Elektriciteit Vereist: Nee
Het Magnetisch Rooster voor Bulgur-Verpakkingshopper van 350×350 mm is ontworpen om ferromagnetische metaalverontreinigingen uit bulgur te helpen verwijderen vóór het wegen en verpakken. De 7 parallelle Ø25 mm magneetstaven met N35 neodymium magneten leveren een magnetische waarde van 10.000 Gauss; de constructie is vervaardigd uit AISI 304 roestvast staal en werkt zonder elektriciteit.
| Technische Specificatie | Waarde |
|---|---|
| Producttype | Vierkant Neodymium Magneetrooster |
| Hoofdtoepassing | Bulgur-Verpakkingshopper |
| Afmetingen Rooster | 350×350 mm |
| Aantal Magneetstaven | 7 |
| Diameter Magneetstaven | Ø25 mm |
| Plaatsing Magneetstaven | Parallel |
| Neodymium Kwaliteit | N35 |
| Magnetische Waarde | 10.000 Gauss |
| Materiaal | AISI 304 Roestvast Staal |
| Maximale Bedrijfstemperatuur | 80°C |
| Reiniging | Handmatig |
| Elektriciteit Vereist | Nee |
Wat is een Magnetisch Rooster voor een Bulgur-Verpakkingshopper?
Een Magnetisch Rooster voor Bulgur-Verpakkingshopper is een permanente magnetische afscheider die is ontworpen om ongewenste ferromagnetische metaaldeeltjes in de bulgurstroom vóór het wegen en verpakken op te vangen.
Dit model bestaat uit:
- een vierkante constructie van 350×350 mm,
- 7 magneetstaven van Ø25 mm,
- een N35 neodymium magneetsysteem,
- een magnetische waarde van 10.000 Gauss,
- een constructie van AISI 304 roestvast staal.
Waar wordt het magnetische rooster in een bulgurproductielijn gebruikt?
De belangrijkste installatieplaats is de eindproducthopper vóór het wegen en verpakken. Afhankelijk van de procesopstelling kan het rooster ook worden geplaatst op andere geschikte punten waar het product door zwaartekracht stroomt.
Een typisch proces kan als volgt worden weergegeven:
Bulgurproductie
↓
Kalibreren / Classificeren
↓
Eindproducthopper
↓
350×350 mm Ø25×7 Magnetisch Rooster
↓
Magnetische Controle 10.000 Gauss
↓
Wegen
↓
Verpakken
Waarom wordt vóór het verpakken een magnetisch rooster gebruikt?
Tijdens de productie komt bulgur in contact met verschillende machines, transportsystemen, hoppers en mechanische onderdelen. Door slijtage of beschadiging van apparatuur kunnen ongewenste ijzer- of staaldeeltjes in de productstroom terechtkomen.
Een magnetisch rooster vóór het verpakken vormt een extra magnetisch controlepunt en helpt geschikte ferromagnetische verontreinigingen op te vangen voordat het eindproduct de weeg- en verpakkingsapparatuur bereikt.
Welke metaalverontreinigingen kan het rooster opvangen?
Afhankelijk van hun magnetische eigenschappen, afmetingen, vorm en positie in de productstroom kan het magnetische rooster onder andere helpen bij het opvangen van:
- ijzerdeeltjes,
- koolstofstalen deeltjes,
- stukjes staaldraad,
- schroeffragmenten,
- ferromagnetische slijtagedeeltjes,
- kleine staalfragmenten.
Het systeem is voornamelijk bedoeld voor het afscheiden van ferromagnetische metaalverontreinigingen.
Wat betekenen de afmetingen 350×350 mm?
De buitenafmetingen van het magnetische rooster zijn:
350×350 mm
De vierkante constructie maakt installatie mogelijk in geschikte hopperopeningen en productdoorgangen met zwaartekrachttoevoer.
Bij het bepalen van de installatie moeten onder andere worden beoordeeld:
- afmetingen van de hopperopening,
- doorsnede van de productdoorgang,
- montageconstructie,
- toegang voor reiniging en onderhoud,
- stromingseigenschappen van het product.
Waarvoor dienen de 7 magneetstaven van Ø25 mm?
Het rooster bevat 7 magneetstaven met elk een diameter van Ø25 mm.
Wanneer de bulgur tussen de staven doorstroomt, kunnen geschikte ferromagnetische deeltjes die in het effectieve magnetische veld terechtkomen naar de oppervlakken van de magneetstaven worden aangetrokken en daar worden vastgehouden.
Waarom zijn de magneetstaven parallel geplaatst?
De 7 magneetstaven zijn parallel aan elkaar geplaatst.
Deze configuratie creëert meerdere magnetisch actieve oppervlakken in de productdoorgang en maakt het tegelijkertijd mogelijk dat vrijstromende bulgur tussen de staven naar beneden stroomt.
Het werkelijke stromingsgedrag kan onder andere afhangen van:
- korrelgrootte van de bulgur,
- vochtgehalte,
- stroombaarheid van het product,
- toevoersnelheid,
- dikte van de productlaag.
Wat betekent Ø25 mm?
De buitendiameter van elke magneetstaaf bedraagt:
Ø25 mm
Dit model is uitgerust met in totaal 7 magneetstaven van Ø25 mm.
Wat betekent N35 neodymium?
De magnetische elementen in dit product zijn N35 neodymium magneten.
N35 geeft de kwaliteit van het gebruikte neodymium magneetmateriaal aan. Omdat het permanente magneten zijn, is geen elektrische energie nodig om het magnetische veld te genereren.
Wat betekent 10.000 Gauss?
De opgegeven magnetische waarde van dit rooster bedraagt:
10.000 Gauss
Het magnetische veld helpt geschikte ferromagnetische deeltjes naar de oppervlakken van de magneetstaven te trekken.
10.000 Gauss betekent echter niet automatisch:
- een vaste aantrekkingsafstand,
- een bepaald hefvermogen in kilogram,
- een gegarandeerde verwijdering van 100% van alle metaaldeeltjes.
Garandeert 10.000 Gauss dat alle ijzerdeeltjes worden opgevangen?
Nee.
De werkelijke afscheidingsprestaties zijn afhankelijk van verschillende factoren:
- grootte van het deeltje,
- vorm van het deeltje,
- ferromagnetische eigenschappen,
- afstand tot de magneetstaaf,
- productdebiet,
- dikte van de productlaag,
- nabijheid van het magnetische oppervlak,
- hoeveelheid reeds opgehoopt metaal op de staven.
Bij kritische toepassingen moeten daarom de volledige procesomstandigheden worden beoordeeld en niet alleen de Gauss-waarde.
Trekt de magneet bulgur aan?
Nee.
Bulgur is niet ferromagnetisch. De bulgur stroomt tussen de magneetstaven door, terwijl geschikte ferromagnetische vreemde deeltjes naar de magnetische oppervlakken kunnen worden aangetrokken en daar worden vastgehouden.
Kan het magnetische rooster aluminium opvangen?
Nee, niet op dezelfde manier als ijzer of ferromagnetisch staal.
Aluminium is niet ferromagnetisch en wordt daarom niet sterk aangetrokken door een conventioneel permanent neodymium magneetrooster.
Als aluminium moet worden afgescheiden, kan een andere scheidingstechnologie nodig zijn.
Kan het koper of messing opvangen?
Nee.
Koper en messing zijn normaal gesproken niet ferromagnetisch en worden door dit magnetische rooster niet op dezelfde manier afgescheiden als ijzer of koolstofstaal.
Kan het roestvast staal opvangen?
Dit hangt af van de soort roestvast staal en de metallurgische toestand ervan.
Sommige soorten roestvast staal kunnen een magnetische reactie vertonen, terwijl andere nauwelijks magnetisch reageren.
Wanneer de afscheiding van roestvast staal belangrijk is, wordt aanbevolen om tests uit te voeren met representatieve materiaalmonsters.
Waarom wordt AISI 304 roestvast staal gebruikt?
Het product heeft een constructie van AISI 304 roestvast staal.
AISI 304 wordt veel toegepast in procesapparatuur vanwege eigenschappen zoals:
- corrosiebestendigheid,
- goed reinigbaar oppervlak,
- geschiktheid voor veel toepassingen met droge producten.
De geschiktheid voor een specifieke voedselverwerkingstoepassing moet echter worden beoordeeld volgens de hygiëne- en proceseisen van de betreffende installatie.
Wat is de maximale bedrijfstemperatuur?
De opgegeven maximale bedrijfstemperatuur van dit product bedraagt:
80°C
Wanneer de product- of procestemperatuur hoger kan worden dan 80°C, moet de geschiktheid van het magneetsysteem voor deze omstandigheden afzonderlijk worden beoordeeld.
Heeft het magnetische rooster elektriciteit nodig?
Nee.
Het permanente N35 neodymium magneetsysteem heeft geen:
- elektrische aansluiting,
- voeding,
- elektromagnetische spoelen,
- elektrische schakelkast
nodig.
Het magnetische veld wordt permanent door de neodymium magneten gegenereerd.
Hoe werkt het Magnetisch Rooster voor Bulgur-Verpakkingshopper?
Het basisprincipe is:
Bulgur komt in de eindproducthopper
↓
Het product bereikt het 350×350 mm magnetische rooster
↓
Bulgur stroomt tussen 7 Ø25 mm magneetstaven door
↓
Ferromagnetische verontreinigingen komen in het magnetische veld
↓
Geschikte metaaldeeltjes worden op de staven vastgehouden
↓
Bulgur gaat verder naar wegen en verpakken
Wat moet de stroomrichting van het product zijn?
Bij een typische installatie met zwaartekrachttoevoer:
Productinvoer van boven
↓
Magnetisch Rooster
↓
Productuitvoer naar beneden
De bulgur stroomt onder invloed van de zwaartekracht tussen de magneetstaven naar beneden.
Zeeft het magnetische rooster de bulgur op korrelgrootte?
Nee.
De term magnetisch rooster of magneetrooster verwijst naar de roosterachtige plaatsing van de magneetstaven. De primaire functie is niet het classificeren van bulgur op korrelgrootte.
De belangrijkste functie is het helpen verwijderen van geschikte ferromagnetische metaalverontreinigingen uit de productstroom.
Waar kan het magnetische rooster in de verpakkingshopper worden geïnstalleerd?
Afhankelijk van de geometrie van de hopper en de beschikbare ruimte kan het magnetische rooster worden geïnstalleerd:
- in de hopper,
- bij de uitlaat van de hopper,
- vóór de weegeenheid,
- in een productkanaal met zwaartekrachttoevoer.
De installatie moet ervoor zorgen dat een zo groot mogelijk deel van de relevante productstroom door het actieve gebied van de magneetstaven stroomt.
Kan het rechtstreeks op een verpakkingsmachine worden geïnstalleerd?
Ja, mits de afmetingen, montageconstructie en eigenschappen van de productstroom geschikt zijn.
De belangrijkste toepassing van dit model blijft echter de magnetische controle van bulgur in de eindproducthopper vóór het wegen en verpakken.
Kan bulgur tussen de magneetstaven vastlopen?
Het stromingsgedrag is afhankelijk van verschillende factoren:
- korrelgrootte,
- vochtgehalte,
- stroombaarheid,
- afstand tussen de magneetstaven,
- toevoersnelheid.
Een test met het werkelijke product onder de daadwerkelijke procesomstandigheden is de betrouwbaarste methode om het stromingsgedrag te beoordelen.
Wat is de verwerkingscapaciteit in ton per uur?
Voor dit product is geen vaste capaciteit in ton per uur opgegeven.
De werkelijke capaciteit is onder andere afhankelijk van:
- fysieke eigenschappen van de bulgur,
- doorsnede van de hopper,
- toevoermethode,
- dikte van de productlaag,
- procesconfiguratie.
Daarom moet zonder toepassingsspecifieke gegevens geen vaste capaciteit worden vermeld.
Hoe worden de magneetstaven gereinigd?
Dit model is ontworpen voor handmatige reiniging.
Nadat de productstroom veilig is gestopt, worden de opgehoopte ferromagnetische deeltjes handmatig van de oppervlakken van de magneetstaven verwijderd.
Omdat de opgevangen verontreinigingen scherpe metaalfragmenten kunnen bevatten, moet geschikte persoonlijke beschermingsuitrusting worden gebruikt.
Hoe vaak moet het magnetische rooster worden gereinigd?
Er bestaat geen vast reinigingsinterval dat geschikt is voor alle toepassingen.
De reinigingsfrequentie moet worden bepaald op basis van:
- hoeveelheid verwerkte bulgur,
- bedrijfsduur,
- niveau van ferromagnetische verontreiniging,
- grootte van de opgevangen deeltjes,
- snelheid waarmee metaal zich ophoopt.
Regelmatige inspectie helpt om voor het specifieke proces een geschikt reinigingsinterval vast te stellen.
Heeft opgehoopt metaal invloed op de magnetische prestaties?
Ja.
Overmatige ophoping van metaal op de magneetstaven kan delen van het actieve magnetische oppervlak bedekken en het moeilijker maken voor nieuwe verontreinigingen om dicht genoeg bij de magneetstaven te komen.
Regelmatige inspectie en reiniging helpen daarom effectieve magnetische afscheidingsomstandigheden te behouden.
Kan het als laatste magnetische controlepunt vóór het verpakken worden gebruikt?
Ja.
Een van de belangrijkste toepassingen van dit product is het creëren van een extra magnetische controlestap voordat de bulgur naar de weeg- en verpakkingsapparatuur gaat.
Vervangt het magnetische rooster een metaaldetector?
Nee.
Een magnetisch rooster en een metaaldetector werken volgens verschillende principes.
Het magnetische rooster trekt geschikte ferromagnetische verontreinigingen fysiek aan en houdt deze vast. Een metaaldetector wordt gebruikt om metaalverontreinigingen te detecteren volgens de toegepaste detectietechnologie en configuratie.
Wanneer het proces dit vereist, kunnen beide technologieën in dezelfde productielijn worden gebruikt.
Welk onderhoud is vereist?
De volgende onderdelen moeten regelmatig worden gecontroleerd:
- oppervlakken van de Ø25 mm magneetstaven,
- zijdelingse steunelementen,
- bevestigingsmiddelen,
- lasverbindingen,
- mechanische verbindingen.
Wanneer aanzienlijke vervorming, beschadiging of oppervlakteproblemen worden vastgesteld, moet de toestand van het rooster worden beoordeeld voordat het verder wordt gebruikt.
Kan het magnetische rooster in speciale afmetingen worden vervaardigd?
Ja.
Afhankelijk van de toepassing kunnen onder andere de volgende parameters worden aangepast:
- buitenafmetingen van het rooster,
- aantal magneetstaven,
- diameter van de magneetstaven,
- afmetingen van de productdoorgang,
- steun- en montageconstructie.
De uiteindelijke uitvoering kan worden ontworpen volgens de afmetingen van de verpakkingshopper, de productstroom en de procesvereisten.
