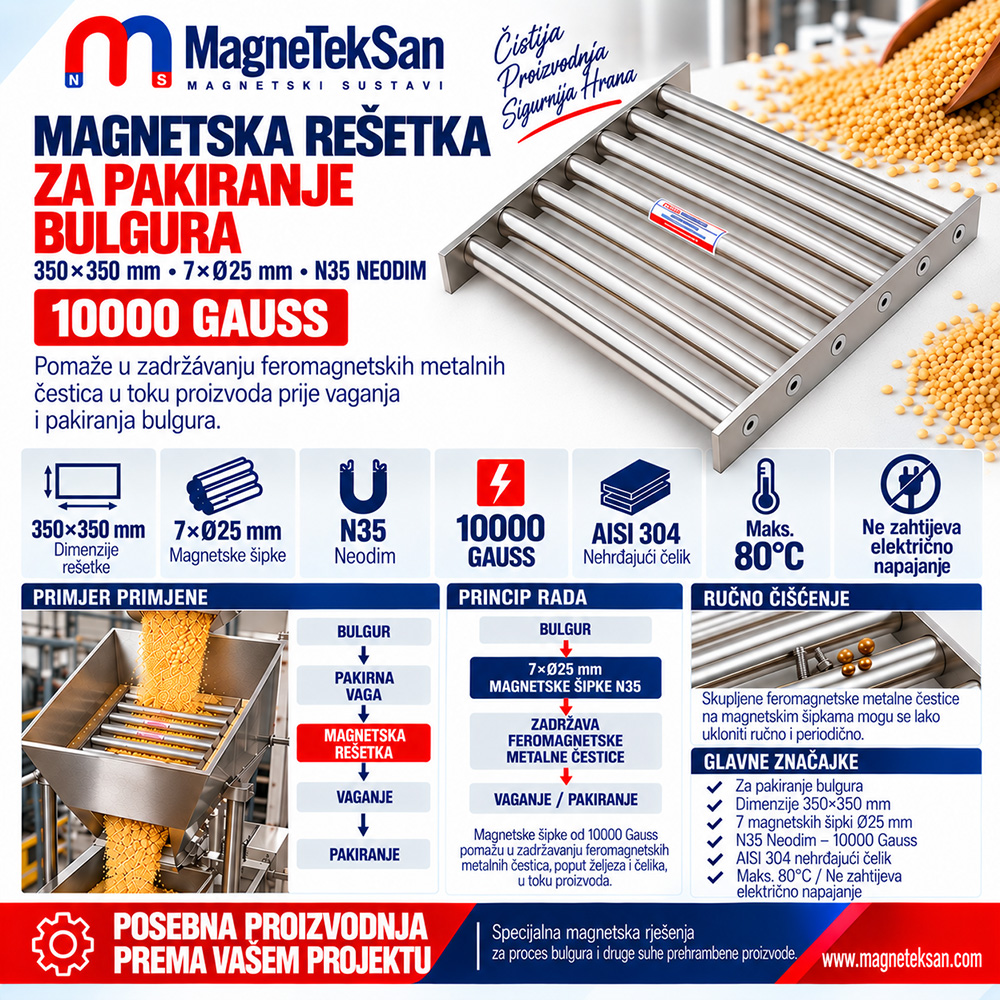

Magnetska Rešetka za Spremnik za Pakiranje Bulgura – 350×350 mm Ø25×7 N35 Neodim 10.000 Gauss

Magnetska Rešetka za Spremnik za Pakiranje Bulgura dimenzija 350×350 mm dizajnirana je za hvatanje feromagnetskih metalnih onečišćenja iz bulgura prije vaganja i pakiranja. Sedam paralelnih magnetskih šipki Ø25 mm s N35 neodimskim magnetima pruža magnetsku vrijednost od 10.000 Gauss; konstrukcija od AISI 304 nehrđajućeg čelika radi bez električne energije.

Tehnička Specifikacija	Vrijednost
Vrsta Proizvoda	Kvadratna Neodimska Magnetska Rešetka
Glavna Primjena	Spremnik za Pakiranje Bulgura
Dimenzije Rešetke	350×350 mm
Broj Magnetskih Šipki	7
Promjer Magnetskih Šipki	Ø25 mm
Raspored Šipki	Paralelni
Klasa Neodima	N35
Magnetska Vrijednost	10.000 Gauss
Materijal	AISI 304 Nehrđajući Čelik
Maksimalna Radna Temperatura	80°C
Čišćenje	Ručno
Potrebna Električna Energija	Ne

Što je Magnetska Rešetka za Spremnik za Pakiranje Bulgura?

Magnetska Rešetka za Spremnik za Pakiranje Bulgura trajni je magnetski separator dizajniran za hvatanje neželjenih feromagnetskih metalnih čestica koje se mogu nalaziti u protoku bulgura prije vaganja i pakiranja.

Ovaj model ima:

• kvadratnu konstrukciju 350×350 mm,
• 7 magnetskih šipki Ø25 mm,
• N35 neodimski magnetski sustav,
• magnetsku vrijednost 10.000 Gauss,
• konstrukciju od AISI 304 nehrđajućeg čelika.

Gdje se magnetska rešetka koristi u liniji za proizvodnju bulgura?

Glavno mjesto ugradnje je spremnik gotovog proizvoda prije vaganja i pakiranja. Ovisno o konfiguraciji proizvodne linije, rešetka se može postaviti i na druga odgovarajuća mjesta gdje se proizvod kreće gravitacijskim tokom.

Tipičan proces može izgledati ovako:

Proizvodnja Bulgura
↓
Kalibriranje / Klasifikacija
↓
Spremnik Gotovog Proizvoda
↓
Magnetska Rešetka 350×350 mm Ø25×7
↓
Magnetska Kontrola 10.000 Gauss
↓
Vaganje
↓
Pakiranje

Zašto se magnetska rešetka koristi prije pakiranja?

Tijekom proizvodnje bulgur prolazi kroz različite strojeve, transportnu opremu i druge mehaničke dijelove proizvodne linije. Trošenje opreme ili oštećenje mehaničkih komponenti može uzrokovati ulazak neželjenih čestica željeza ili čelika u proizvod.

Magnetska rešetka postavljena prije pakiranja stvara dodatnu točku magnetske kontrole i pomaže u hvatanju odgovarajućih feromagnetskih onečišćenja prije nego što proizvod stigne do opreme za vaganje i pakiranje.

Koje vrste metalnih onečišćenja može uhvatiti?

Ovisno o magnetskim svojstvima, veličini, obliku i položaju u protoku proizvoda, magnetska rešetka može pomoći u hvatanju:

• čestica željeza,
• čestica ugljičnog čelika,
• komadića čelične žice,
• fragmenata vijaka,
• feromagnetskih čestica nastalih trošenjem opreme,
• malih čeličnih fragmenata.

Sustav je prvenstveno namijenjen odvajanju feromagnetskih metalnih onečišćenja.

Što znače dimenzije 350×350 mm?

Vanjske dimenzije magnetske rešetke iznose:

350×350 mm

Kvadratna konstrukcija omogućuje ugradnju u odgovarajuće otvore spremnika i kanale s gravitacijskim protokom proizvoda.

Pri projektiranju ugradnje treba uzeti u obzir:

• dimenzije otvora spremnika,
• presjek prolaza proizvoda,
• montažnu konstrukciju,
• pristup za čišćenje i održavanje,
• karakteristike protoka proizvoda.

Koja je funkcija 7 magnetskih šipki Ø25 mm?

Rešetka sadrži 7 magnetskih šipki, svaka promjera Ø25 mm.

Kada bulgur prolazi između šipki, odgovarajuće feromagnetske čestice koje uđu u aktivno magnetsko polje mogu biti privučene prema površinama magnetskih šipki i zadržane na njima.

Zašto su magnetske šipke postavljene paralelno?

Sedam magnetskih šipki postavljeno je paralelno jedna prema drugoj.

Ovakva konfiguracija stvara više aktivnih magnetskih površina u području protoka proizvoda, a istodobno omogućuje slobodno tekućem bulguru prolazak između magnetskih šipki.

Na stvarni protok proizvoda mogu utjecati:

• veličina zrna bulgura,
• sadržaj vlage,
• sipkost proizvoda,
• brzina doziranja,
• debljina sloja proizvoda.

Što znači Ø25 mm?

Vanjski promjer svake magnetske šipke iznosi:

Ø25 mm

Ovaj model koristi ukupno 7 magnetskih šipki Ø25 mm.

Što znači N35 neodim?

Magnetski elementi korišteni u ovom proizvodu su N35 neodimski magneti.

N35 označava klasu neodimskog magnetskog materijala koji se koristi u sustavu. Budući da se radi o trajnim magnetima, električna energija nije potrebna za stvaranje magnetskog polja.

Što znači 10.000 Gauss?

Navedena magnetska vrijednost ovog proizvoda iznosi:

10.000 Gauss

Magnetsko polje pomaže privlačenju odgovarajućih feromagnetskih čestica prema površinama magnetskih šipki.

Međutim, vrijednost od 10.000 Gauss sama po sebi ne znači:

• fiksnu udaljenost privlačenja,
• određenu nosivost izraženu u kilogramima,
• zajamčeno uklanjanje 100% svih metalnih čestica.

Jamči li 10.000 Gauss hvatanje svih čestica željeza?

Ne.

Stvarna učinkovitost magnetske separacije ovisi o više čimbenika:

• veličini čestice,
• obliku čestice,
• feromagnetskim svojstvima,
• udaljenosti od magnetske šipke,
• protoku proizvoda,
• debljini sloja proizvoda,
• blizini magnetske površine,
• količini metala već nakupljenog na šipkama.

Kod kritičnih primjena potrebno je procijeniti cjelokupne procesne uvjete, a ne samo vrijednost izraženu u Gaussima.

Privlači li magnet bulgur?

Ne.

Bulgur nije feromagnetski materijal. Proizvod prolazi između magnetskih šipki, dok odgovarajuće feromagnetske strane čestice mogu biti privučene i zadržane na magnetskim površinama.

Može li magnetska rešetka uhvatiti aluminij?

Ne, ne na isti način kao željezo ili feromagnetski čelik.

Aluminij nije feromagnetski materijal i zato ga standardna trajna neodimska magnetska rešetka ne privlači snažno.

Ako je potrebno odvajanje aluminija, treba razmotriti drugu odgovarajuću tehnologiju separacije.

Može li uhvatiti bakar ili mesing?

Ne.

Bakar i mesing u normalnim uvjetima nisu feromagnetski materijali i ova ih magnetska rešetka ne odvaja na isti način kao željezo ili ugljični čelik.

Može li uhvatiti nehrđajući čelik?

To ovisi o vrsti nehrđajućeg čelika i njegovom metalurškom stanju.

Neke vrste nehrđajućeg čelika mogu pokazivati magnetsku reakciju, dok druge mogu imati vrlo slab magnetski odziv.

Ako je odvajanje nehrđajućeg čelika važno za proces, preporučuje se ispitivanje s reprezentativnim uzorcima stvarnog materijala.

Zašto se koristi AISI 304 nehrđajući čelik?

Proizvod ima konstrukciju od AISI 304 nehrđajućeg čelika.

AISI 304 široko se koristi u procesnoj opremi zbog karakteristika kao što su:

• otpornost na koroziju,
• površina pogodna za čišćenje,
• mogućnost primjene u mnogim procesima sa suhim proizvodima.

Prikladnost za konkretnu primjenu u prehrambenoj industriji treba procijeniti prema higijenskim i procesnim zahtjevima postrojenja.

Koja je maksimalna radna temperatura?

Navedena maksimalna radna temperatura ovog proizvoda iznosi:

80°C

Ako temperatura proizvoda ili procesa može prijeći 80°C, magnetski sustav treba zasebno procijeniti prije uporabe.

Zahtijeva li magnetska rešetka električnu energiju?

Ne.

Trajni N35 neodimski magnetski sustav ne zahtijeva:

• električni priključak,
• napajanje,
• elektromagnetske zavojnice,
• električni upravljački ormar.

Magnetsko polje trajno stvaraju neodimski magneti.

Kako radi Magnetska Rešetka za Spremnik za Pakiranje Bulgura?

Osnovni princip rada je:

Bulgur Ulazi u Spremnik Gotovog Proizvoda
↓
Proizvod Dolazi do Magnetske Rešetke 350×350 mm
↓
Bulgur Prolazi Između 7 Magnetskih Šipki Ø25 mm
↓
Feromagnetska Onečišćenja Ulaze u Magnetsko Polje
↓
Odgovarajuće Metalne Čestice Zadržavaju se na Šipkama
↓
Bulgur Nastavlja prema Vaganju i Pakiranju

Koji treba biti smjer protoka proizvoda?

U tipičnoj gravitacijskoj instalaciji:

Ulaz Proizvoda Odozgo
↓
Magnetska Rešetka
↓
Izlaz Proizvoda Prema Dolje

Bulgur pod djelovanjem gravitacije prolazi prema dolje između magnetskih šipki.

Prosijava li magnetska rešetka bulgur prema veličini zrna?

Ne.

Izraz magnetska rešetka odnosi se na rešetkasti raspored magnetskih šipki. Njezina primarna funkcija nije klasificiranje bulgura prema veličini zrna.

Glavna funkcija je pomoć pri uklanjanju odgovarajućih feromagnetskih metalnih onečišćenja iz protoka proizvoda.

Gdje se magnetska rešetka može ugraditi u spremnik za pakiranje?

Ovisno o geometriji spremnika i raspoloživom prostoru, magnetska rešetka može se ugraditi:

• unutar spremnika,
• na izlazu spremnika,
• prije jedinice za vaganje,
• u gravitacijskom kanalu proizvoda.

Ugradnja treba biti izvedena tako da što veći dio relevantnog protoka proizvoda prolazi kroz aktivno područje magnetskih šipki.

Može li se ugraditi izravno na stroj za pakiranje?

Da, ako su dimenzije, način montaže i karakteristike protoka proizvoda prikladni.

Glavna primjena ovog modela ipak je magnetska kontrola bulgura u spremniku gotovog proizvoda prije vaganja i pakiranja.

Može li se bulgur zaglaviti između magnetskih šipki?

Ponašanje protoka ovisi o nekoliko čimbenika:

• veličini zrna,
• vlažnosti,
• sipkosti proizvoda,
• razmaku između šipki,
• brzini doziranja.

Ispitivanje sa stvarnim proizvodom u stvarnim procesnim uvjetima najpouzdaniji je način procjene ponašanja protoka.

Koliki je kapacitet obrade u tonama na sat?

Za ovaj proizvod nije navedena fiksna vrijednost kapaciteta u tonama na sat.

Stvarni kapacitet ovisi o:

• fizičkim svojstvima bulgura,
• presjeku spremnika,
• načinu doziranja,
• debljini sloja proizvoda,
• konfiguraciji procesa.

Zbog toga se bez podataka o konkretnoj primjeni ne treba navoditi fiksna vrijednost kapaciteta.

Kako se čiste magnetske šipke?

Ovaj model namijenjen je ručnom čišćenju.

Nakon sigurnog zaustavljanja protoka proizvoda, nakupljene feromagnetske čestice ručno se uklanjaju s površina magnetskih šipki.

Budući da uhvaćena onečišćenja mogu sadržavati oštre metalne fragmente, potrebno je koristiti odgovarajuću osobnu zaštitnu opremu.

Koliko često treba čistiti magnetsku rešetku?

Ne postoji jedan interval čišćenja koji odgovara svim primjenama.

Učestalost čišćenja treba odrediti prema:

• količini obrađenog bulgura,
• vremenu rada,
• razini feromagnetskog onečišćenja,
• veličini uhvaćenih čestica,
• brzini nakupljanja metala.

Redoviti pregledi pomažu u određivanju odgovarajućeg intervala čišćenja za konkretan proces.

Utječe li nakupljeni metal na magnetsku učinkovitost?

Da.

Prekomjerno nakupljanje metala na magnetskim šipkama može prekriti dio aktivne magnetske površine i otežati novim onečišćenjima približavanje magnetskim šipkama.

Redoviti pregled i čišćenje pomažu u održavanju učinkovitih uvjeta magnetske separacije.

Može li se koristiti kao posljednja točka magnetske kontrole prije pakiranja?

Da.

Jedna od glavnih primjena ovog proizvoda je stvaranje dodatne faze magnetske kontrole neposredno prije nego što bulgur stigne do opreme za vaganje i pakiranje.

Zamjenjuje li magnetska rešetka detektor metala?

Ne.

Magnetska rešetka i detektor metala rade prema različitim principima.

Magnetska rešetka fizički privlači i zadržava odgovarajuća feromagnetska onečišćenja. Detektor metala koristi se za otkrivanje metalnih onečišćenja u skladu sa svojom tehnologijom i konfiguracijom.

Ako proces to zahtijeva, obje tehnologije mogu se koristiti u istoj proizvodnoj liniji.

Kakvo je održavanje potrebno?

Potrebno je redovito provjeravati:

• površine magnetskih šipki Ø25 mm,
• bočne potporne elemente,
• pričvrsne elemente,
• zavarene spojeve,
• mehaničke spojeve.

Ako se utvrde značajne deformacije, oštećenja ili problemi s površinom, stanje opreme treba procijeniti prije nastavka uporabe.

Može li se magnetska rešetka proizvesti u posebnim dimenzijama?

Da.

Ovisno o primjeni mogu se prilagoditi parametri kao što su:

• vanjske dimenzije rešetke,
• broj magnetskih šipki,
• promjer magnetskih šipki,
• dimenzije prolaza proizvoda,
• potporna i montažna konstrukcija.

Konačna konfiguracija može se projektirati prema dimenzijama spremnika za pakiranje, protoku proizvoda i zahtjevima procesa.
