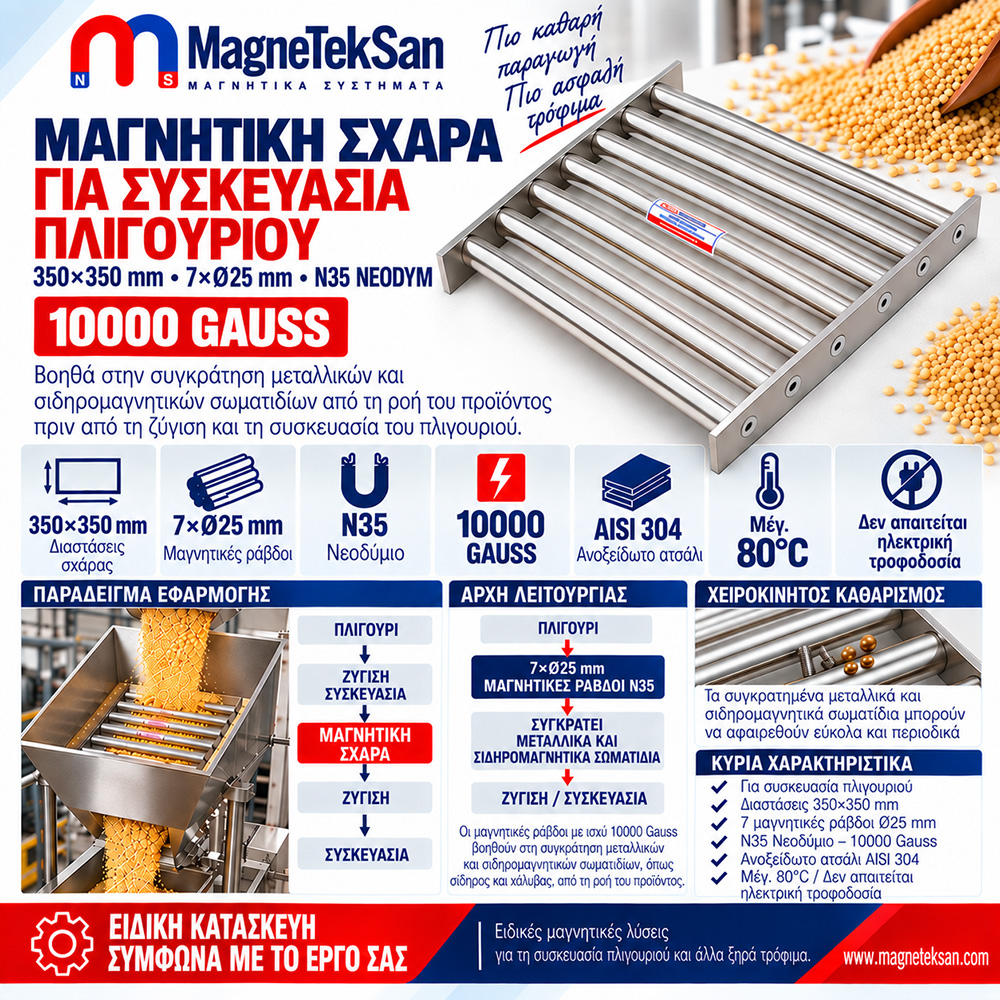

Μαγνητική Σχάρα για Χοάνη Συσκευασίας Πλιγουριού – 350×350 mm Ø25×7 N35 Νεοδύμιο 10.000 Gauss

Η Μαγνητική Σχάρα για Χοάνη Συσκευασίας Πλιγουριού 350×350 mm έχει σχεδιαστεί για να βοηθά στη συγκράτηση σιδηρομαγνητικών μεταλλικών προσμίξεων από το πλιγούρι πριν από τη ζύγιση και τη συσκευασία. Οι 7 παράλληλες μαγνητικές ράβδοι Ø25 mm με μαγνήτες νεοδυμίου N35 παρέχουν μαγνητική τιμή 10.000 Gauss, ενώ η κατασκευή από ανοξείδωτο χάλυβα AISI 304 λειτουργεί χωρίς ηλεκτρική ενέργεια.

Τεχνική Προδιαγραφή	Τιμή
Τύπος Προϊόντος	Τετράγωνη Μαγνητική Σχάρα Νεοδυμίου
Κύρια Εφαρμογή	Χοάνη Συσκευασίας Πλιγουριού
Διαστάσεις Σχάρας	350×350 mm
Αριθμός Μαγνητικών Ράβδων	7
Διάμετρος Μαγνητικών Ράβδων	Ø25 mm
Διάταξη Ράβδων	Παράλληλη
Βαθμός Νεοδυμίου	N35
Μαγνητική Τιμή	10.000 Gauss
Υλικό	Ανοξείδωτος Χάλυβας AISI 304
Μέγιστη Θερμοκρασία Λειτουργίας	80°C
Καθαρισμός	Χειροκίνητος
Απαιτείται Ηλεκτρική Ενέργεια	Όχι

Τι είναι η Μαγνητική Σχάρα για Χοάνη Συσκευασίας Πλιγουριού;

Η Μαγνητική Σχάρα για Χοάνη Συσκευασίας Πλιγουριού είναι ένας μόνιμος μαγνητικός διαχωριστής σχεδιασμένος για να βοηθά στη συγκράτηση ανεπιθύμητων σιδηρομαγνητικών μεταλλικών σωματιδίων που μπορεί να υπάρχουν στη ροή του πλιγουριού πριν από τις διαδικασίες ζύγισης και συσκευασίας.

Το συγκεκριμένο μοντέλο διαθέτει:

• τετράγωνη κατασκευή 350×350 mm,
• 7 μαγνητικές ράβδους Ø25 mm,
• μαγνητικό σύστημα νεοδυμίου N35,
• μαγνητική τιμή 10.000 Gauss,
• κατασκευή από ανοξείδωτο χάλυβα AISI 304.

Πού χρησιμοποιείται η μαγνητική σχάρα σε μια γραμμή παραγωγής πλιγουριού;

Το κύριο σημείο εγκατάστασης είναι η χοάνη τελικού προϊόντος πριν από τη ζύγιση και τη συσκευασία. Ανάλογα με τη διαμόρφωση της εγκατάστασης, η σχάρα μπορεί επίσης να τοποθετηθεί σε άλλα κατάλληλα σημεία όπου το προϊόν κινείται με τη βαρύτητα.

Μια τυπική διαδικασία μπορεί να είναι:

Παραγωγή Πλιγουριού
↓
Διαβάθμιση / Ταξινόμηση
↓
Χοάνη Τελικού Προϊόντος
↓
Μαγνητική Σχάρα 350×350 mm Ø25×7
↓
Μαγνητικός Έλεγχος 10.000 Gauss
↓
Ζύγιση
↓
Συσκευασία

Γιατί χρησιμοποιείται μαγνητική σχάρα πριν από τη συσκευασία;

Κατά την παραγωγή, το πλιγούρι διέρχεται από διάφορα μηχανήματα, συστήματα μεταφοράς και μηχανικά εξαρτήματα. Η φθορά του εξοπλισμού ή ορισμένων μηχανικών εξαρτημάτων μπορεί να οδηγήσει στην είσοδο ανεπιθύμητων σωματιδίων σιδήρου ή χάλυβα στη ροή του προϊόντος.

Η μαγνητική σχάρα που τοποθετείται πριν από τη συσκευασία δημιουργεί ένα επιπλέον σημείο μαγνητικού ελέγχου και βοηθά στη συγκράτηση κατάλληλων σιδηρομαγνητικών προσμίξεων πριν το προϊόν φτάσει στον εξοπλισμό ζύγισης και συσκευασίας.

Τι είδους μεταλλικές προσμίξεις μπορεί να συγκρατήσει;

Ανάλογα με τις μαγνητικές ιδιότητες, το μέγεθος, το σχήμα και τη θέση τους μέσα στη ροή του προϊόντος, η μαγνητική σχάρα μπορεί να βοηθήσει στη συγκράτηση:

• σωματιδίων σιδήρου,
• σωματιδίων ανθρακούχου χάλυβα,
• θραυσμάτων χαλύβδινου σύρματος,
• θραυσμάτων βιδών,
• σιδηρομαγνητικών σωματιδίων από φθορά εξοπλισμού,
• μικρών θραυσμάτων χάλυβα.

Το σύστημα προορίζεται κυρίως για τον διαχωρισμό σιδηρομαγνητικών μεταλλικών προσμίξεων.

Τι σημαίνουν οι διαστάσεις 350×350 mm;

Οι εξωτερικές διαστάσεις της μαγνητικής σχάρας είναι:

350×350 mm

Η τετράγωνη κατασκευή επιτρέπει την εγκατάσταση σε κατάλληλα ανοίγματα χοανών και περάσματα προϊόντος.

Κατά τον σχεδιασμό της εγκατάστασης πρέπει να λαμβάνονται υπόψη:

• οι διαστάσεις του ανοίγματος της χοάνης,
• η διατομή διέλευσης του προϊόντος,
• η κατασκευή στήριξης,
• η πρόσβαση για καθαρισμό και συντήρηση,
• τα χαρακτηριστικά ροής του προϊόντος.

Ποια είναι η λειτουργία των 7 μαγνητικών ράβδων Ø25 mm;

Η σχάρα περιλαμβάνει 7 μαγνητικές ράβδους, καθεμία με διάμετρο Ø25 mm.

Καθώς το πλιγούρι περνά ανάμεσα από τις ράβδους, τα κατάλληλα σιδηρομαγνητικά σωματίδια που εισέρχονται στο ενεργό μαγνητικό πεδίο μπορούν να έλκονται προς τις επιφάνειες των μαγνητικών ράβδων και να συγκρατούνται πάνω σε αυτές.

Γιατί οι μαγνητικές ράβδοι είναι τοποθετημένες παράλληλα;

Οι 7 μαγνητικές ράβδοι είναι τοποθετημένες παράλληλα μεταξύ τους.

Αυτή η διάταξη δημιουργεί πολλαπλές ενεργές μαγνητικές επιφάνειες στην περιοχή διέλευσης του προϊόντος και ταυτόχρονα επιτρέπει στο πλιγούρι να ρέει προς τα κάτω ανάμεσα στις ράβδους.

Η πραγματική συμπεριφορά ροής μπορεί να επηρεάζεται από:

• το μέγεθος των κόκκων του πλιγουριού,
• την περιεκτικότητα σε υγρασία,
• τη ρευστότητα του προϊόντος,
• τον ρυθμό τροφοδοσίας,
• το πάχος του στρώματος του προϊόντος.

Τι σημαίνει Ø25 mm;

Η εξωτερική διάμετρος κάθε μαγνητικής ράβδου είναι:

Ø25 mm

Το συγκεκριμένο μοντέλο διαθέτει συνολικά 7 μαγνητικές ράβδους Ø25 mm.

Τι σημαίνει νεοδύμιο N35;

Τα μαγνητικά στοιχεία που χρησιμοποιούνται στο προϊόν είναι μαγνήτες νεοδυμίου βαθμού N35.

Το N35 προσδιορίζει τον βαθμό του μαγνητικού υλικού νεοδυμίου που χρησιμοποιείται στο σύστημα. Επειδή πρόκειται για μόνιμους μαγνήτες, δεν απαιτείται ηλεκτρική ενέργεια για τη δημιουργία του μαγνητικού πεδίου.

Τι σημαίνει 10.000 Gauss;

Η καθορισμένη μαγνητική τιμή της σχάρας είναι:

10.000 Gauss

Το μαγνητικό πεδίο βοηθά στην έλξη κατάλληλων σιδηρομαγνητικών σωματιδίων προς τις επιφάνειες των μαγνητικών ράβδων.

Ωστόσο, τα 10.000 Gauss δεν σημαίνουν αυτόματα:

• σταθερή απόσταση έλξης,
• συγκεκριμένη ανυψωτική ικανότητα σε κιλά,
• εγγυημένη συγκράτηση του 100% όλων των μεταλλικών σωματιδίων.

Τα 10.000 Gauss εγγυώνται τη συγκράτηση όλων των σωματιδίων σιδήρου;

Όχι.

Η πραγματική απόδοση διαχωρισμού εξαρτάται από πολλούς παράγοντες:

• μέγεθος σωματιδίου,
• σχήμα σωματιδίου,
• σιδηρομαγνητικές ιδιότητες,
• απόσταση από τη μαγνητική ράβδο,
• παροχή του προϊόντος,
• πάχος στρώματος προϊόντος,
• εγγύτητα στη μαγνητική επιφάνεια,
• ποσότητα μετάλλου που έχει ήδη συσσωρευτεί στις ράβδους.

Σε κρίσιμες εφαρμογές πρέπει επομένως να αξιολογούνται οι συνολικές συνθήκες της διαδικασίας και όχι μόνο η τιμή Gauss.

Ο μαγνήτης έλκει το πλιγούρι;

Όχι.

Το πλιγούρι δεν είναι σιδηρομαγνητικό υλικό. Το προϊόν περνά ανάμεσα από τις μαγνητικές ράβδους, ενώ τα κατάλληλα σιδηρομαγνητικά ξένα σωματίδια μπορούν να έλκονται και να συγκρατούνται στις μαγνητικές επιφάνειες.

Η μαγνητική σχάρα συγκρατεί αλουμίνιο;

Όχι, όχι με τον ίδιο τρόπο όπως τον σίδηρο ή τον σιδηρομαγνητικό χάλυβα.

Το αλουμίνιο δεν είναι σιδηρομαγνητικό και επομένως δεν έλκεται ισχυρά από μια συμβατική μόνιμη μαγνητική σχάρα νεοδυμίου.

Εάν απαιτείται διαχωρισμός αλουμινίου, πρέπει να εξεταστεί διαφορετική τεχνολογία διαχωρισμού.

Μπορεί να συγκρατήσει χαλκό ή ορείχαλκο;

Όχι.

Ο χαλκός και ο ορείχαλκος δεν είναι συνήθως σιδηρομαγνητικά υλικά και δεν διαχωρίζονται από αυτή τη μαγνητική σχάρα με τον ίδιο τρόπο όπως ο σίδηρος ή ο ανθρακούχος χάλυβας.

Μπορεί να συγκρατήσει ανοξείδωτο χάλυβα;

Εξαρτάται από τον τύπο του ανοξείδωτου χάλυβα και τη μεταλλουργική του κατάσταση.

Ορισμένοι τύποι ανοξείδωτου χάλυβα μπορεί να παρουσιάζουν μαγνητική απόκριση, ενώ άλλοι μπορεί να έχουν πολύ ασθενή απόκριση.

Εάν ο διαχωρισμός ανοξείδωτου χάλυβα είναι σημαντικός για τη διαδικασία, συνιστάται δοκιμή με πραγματικά και αντιπροσωπευτικά δείγματα.

Γιατί χρησιμοποιείται ανοξείδωτος χάλυβας AISI 304;

Το προϊόν διαθέτει κατασκευή από ανοξείδωτο χάλυβα AISI 304.

Ο AISI 304 χρησιμοποιείται ευρέως σε εξοπλισμό διεργασιών λόγω χαρακτηριστικών όπως:

• αντοχή στη διάβρωση,
• επιφάνεια που καθαρίζεται εύκολα,
• δυνατότητα χρήσης σε πολλές εφαρμογές ξηρών προϊόντων.

Η καταλληλότητα για μια συγκεκριμένη εφαρμογή τροφίμων πρέπει να αξιολογείται σύμφωνα με τις απαιτήσεις υγιεινής και διεργασίας της εγκατάστασης.

Ποια είναι η μέγιστη θερμοκρασία λειτουργίας;

Η καθορισμένη μέγιστη θερμοκρασία λειτουργίας είναι:

80°C

Εάν η θερμοκρασία του προϊόντος ή της διεργασίας μπορεί να υπερβεί τους 80°C, το μαγνητικό σύστημα πρέπει να αξιολογηθεί ξεχωριστά πριν από τη χρήση.

Απαιτεί η μαγνητική σχάρα ηλεκτρική ενέργεια;

Όχι.

Το μόνιμο μαγνητικό σύστημα νεοδυμίου N35 δεν απαιτεί:

• ηλεκτρική σύνδεση,
• τροφοδοτικό,
• ηλεκτρομαγνητικά πηνία,
• ηλεκτρικό πίνακα ελέγχου.

Το μαγνητικό πεδίο δημιουργείται μόνιμα από τους μαγνήτες νεοδυμίου.

Πώς λειτουργεί η Μαγνητική Σχάρα για Χοάνη Συσκευασίας Πλιγουριού;

Η βασική αρχή λειτουργίας είναι:

Το Πλιγούρι Εισέρχεται στη Χοάνη Τελικού Προϊόντος
↓
Το Προϊόν Φτάνει στη Μαγνητική Σχάρα 350×350 mm
↓
Το Πλιγούρι Περνά Ανάμεσα από 7 Μαγνητικές Ράβδους Ø25 mm
↓
Οι Σιδηρομαγνητικές Προσμίξεις Εισέρχονται στο Μαγνητικό Πεδίο
↓
Τα Κατάλληλα Μεταλλικά Σωματίδια Συγκρατούνται στις Ράβδους
↓
Το Πλιγούρι Συνεχίζει προς τη Ζύγιση και τη Συσκευασία

Ποια πρέπει να είναι η κατεύθυνση ροής του προϊόντος;

Σε μια τυπική εγκατάσταση με βαρυτική ροή:

Είσοδος Προϊόντος από Πάνω
↓
Μαγνητική Σχάρα
↓
Έξοδος Προϊόντος προς τα Κάτω

Το πλιγούρι ρέει προς τα κάτω ανάμεσα στις μαγνητικές ράβδους υπό την επίδραση της βαρύτητας.

Η μαγνητική σχάρα κοσκινίζει το πλιγούρι ανάλογα με το μέγεθος των κόκκων;

Όχι.

Ο όρος μαγνητική σχάρα περιγράφει τη διάταξη των μαγνητικών ράβδων σε μορφή σχάρας. Η κύρια λειτουργία της δεν είναι η ταξινόμηση του πλιγουριού ανάλογα με το μέγεθος των κόκκων.

Ο κύριος σκοπός της είναι να βοηθά στην απομάκρυνση κατάλληλων σιδηρομαγνητικών μεταλλικών προσμίξεων από τη ροή του προϊόντος.

Πού μπορεί να εγκατασταθεί η μαγνητική σχάρα στη χοάνη συσκευασίας;

Ανάλογα με τη γεωμετρία της χοάνης και τον διαθέσιμο χώρο, η μαγνητική σχάρα μπορεί να εγκατασταθεί:

• μέσα στη χοάνη,
• στην έξοδο της χοάνης,
• πριν από τη μονάδα ζύγισης,
• σε αγωγό βαρυτικής ροής του προϊόντος.

Η εγκατάσταση πρέπει να επιτρέπει σε όσο το δυνατόν μεγαλύτερο μέρος της ροής του προϊόντος να διέρχεται από την ενεργή περιοχή των μαγνητικών ράβδων.

Μπορεί να εγκατασταθεί απευθείας σε μηχανή συσκευασίας;

Ναι, εφόσον οι διαστάσεις, το σύστημα τοποθέτησης και τα χαρακτηριστικά ροής του προϊόντος είναι κατάλληλα.

Ωστόσο, η κύρια εφαρμογή αυτού του μοντέλου είναι ο μαγνητικός έλεγχος του πλιγουριού στη χοάνη τελικού προϊόντος πριν από τη ζύγιση και τη συσκευασία.

Μπορεί το πλιγούρι να μπλοκάρει ανάμεσα στις μαγνητικές ράβδους;

Η συμπεριφορά ροής εξαρτάται από διάφορους παράγοντες:

• μέγεθος κόκκων,
• υγρασία,
• ρευστότητα του προϊόντος,
• απόσταση μεταξύ των ράβδων,
• ρυθμό τροφοδοσίας.

Η δοκιμή με το πραγματικό προϊόν υπό τις πραγματικές συνθήκες της διεργασίας είναι ο πιο αξιόπιστος τρόπος αξιολόγησης της συμπεριφοράς ροής.

Ποια είναι η δυναμικότητα επεξεργασίας σε τόνους ανά ώρα;

Για αυτό το προϊόν δεν έχει καθοριστεί σταθερή δυναμικότητα σε τόνους ανά ώρα.

Η πραγματική παροχή εξαρτάται από:

• τα φυσικά χαρακτηριστικά του πλιγουριού,
• τη διατομή της χοάνης,
• τη μέθοδο τροφοδοσίας,
• το πάχος της στρώσης του προϊόντος,
• τη διαμόρφωση της διεργασίας.

Επομένως, δεν πρέπει να δηλώνεται σταθερή δυναμικότητα χωρίς συγκεκριμένα δεδομένα της εφαρμογής.

Πώς καθαρίζονται οι μαγνητικές ράβδοι;

Το συγκεκριμένο μοντέλο είναι σχεδιασμένο για χειροκίνητο καθαρισμό.

Αφού διακοπεί με ασφάλεια η ροή του προϊόντος, τα συσσωρευμένα σιδηρομαγνητικά σωματίδια αφαιρούνται χειροκίνητα από τις επιφάνειες των μαγνητικών ράβδων.

Επειδή οι συγκρατημένες προσμίξεις μπορεί να περιλαμβάνουν αιχμηρά μεταλλικά θραύσματα, πρέπει να χρησιμοποιούνται κατάλληλα μέσα ατομικής προστασίας.

Πόσο συχνά πρέπει να καθαρίζεται η μαγνητική σχάρα;

Δεν υπάρχει ένα σταθερό διάστημα καθαρισμού κατάλληλο για όλες τις εφαρμογές.

Η συχνότητα καθαρισμού πρέπει να καθορίζεται ανάλογα με:

• την ποσότητα πλιγουριού που επεξεργάζεται,
• τον χρόνο λειτουργίας,
• το επίπεδο σιδηρομαγνητικής μόλυνσης,
• το μέγεθος των συγκρατημένων σωματιδίων,
• τον ρυθμό συσσώρευσης μετάλλου.

Οι τακτικοί έλεγχοι βοηθούν στον καθορισμό του κατάλληλου διαστήματος καθαρισμού για κάθε διεργασία.

Επηρεάζει η συσσώρευση μετάλλου τη μαγνητική απόδοση;

Ναι.

Η υπερβολική συσσώρευση μετάλλου στις ράβδους μπορεί να καλύψει μέρος της ενεργής μαγνητικής επιφάνειας και να δυσκολέψει την επαρκή προσέγγιση νέων προσμίξεων στις μαγνητικές ράβδους.

Ο τακτικός έλεγχος και καθαρισμός βοηθούν στη διατήρηση αποτελεσματικών συνθηκών μαγνητικού διαχωρισμού.

Μπορεί να χρησιμοποιηθεί ως τελευταίο σημείο μαγνητικού ελέγχου πριν από τη συσκευασία;

Ναι.

Μία από τις κύριες εφαρμογές αυτού του προϊόντος είναι η δημιουργία ενός πρόσθετου σταδίου μαγνητικού ελέγχου πριν το πλιγούρι φτάσει στον εξοπλισμό ζύγισης και συσκευασίας.

Αντικαθιστά η μαγνητική σχάρα έναν ανιχνευτή μετάλλων;

Όχι.

Η μαγνητική σχάρα και ο ανιχνευτής μετάλλων λειτουργούν με διαφορετικές αρχές.

Η μαγνητική σχάρα έλκει φυσικά και συγκρατεί κατάλληλες σιδηρομαγνητικές προσμίξεις. Ο ανιχνευτής μετάλλων χρησιμοποιείται για την ανίχνευση μεταλλικών προσμίξεων σύμφωνα με την τεχνολογία και τη διαμόρφωσή του.

Όταν το απαιτεί η διαδικασία, και οι δύο τεχνολογίες μπορούν να χρησιμοποιηθούν στην ίδια γραμμή παραγωγής.

Τι συντήρηση απαιτείται;

Πρέπει να ελέγχονται τακτικά:

• οι επιφάνειες των μαγνητικών ράβδων Ø25 mm,
• τα πλευρικά στοιχεία στήριξης,
• τα στοιχεία στερέωσης,
• οι συγκολλημένες συνδέσεις,
• οι μηχανικές συνδέσεις.

Εάν εντοπιστούν σημαντικές παραμορφώσεις, ζημιές ή προβλήματα στις επιφάνειες, η κατάσταση του εξοπλισμού πρέπει να αξιολογηθεί πριν συνεχιστεί η χρήση.

Μπορεί η μαγνητική σχάρα να κατασκευαστεί σε ειδικές διαστάσεις;

Ναι.

Ανάλογα με την εφαρμογή μπορούν να προσαρμοστούν παράμετροι όπως:

• οι εξωτερικές διαστάσεις της σχάρας,
• ο αριθμός των μαγνητικών ράβδων,
• η διάμετρος των μαγνητικών ράβδων,
• οι διαστάσεις της διόδου του προϊόντος,
• η κατασκευή στήριξης και τοποθέτησης.

Η τελική διαμόρφωση μπορεί να σχεδιαστεί σύμφωνα με τις διαστάσεις της χοάνης συσκευασίας, τη ροή του προϊόντος και τις απαιτήσεις της διεργασίας.
