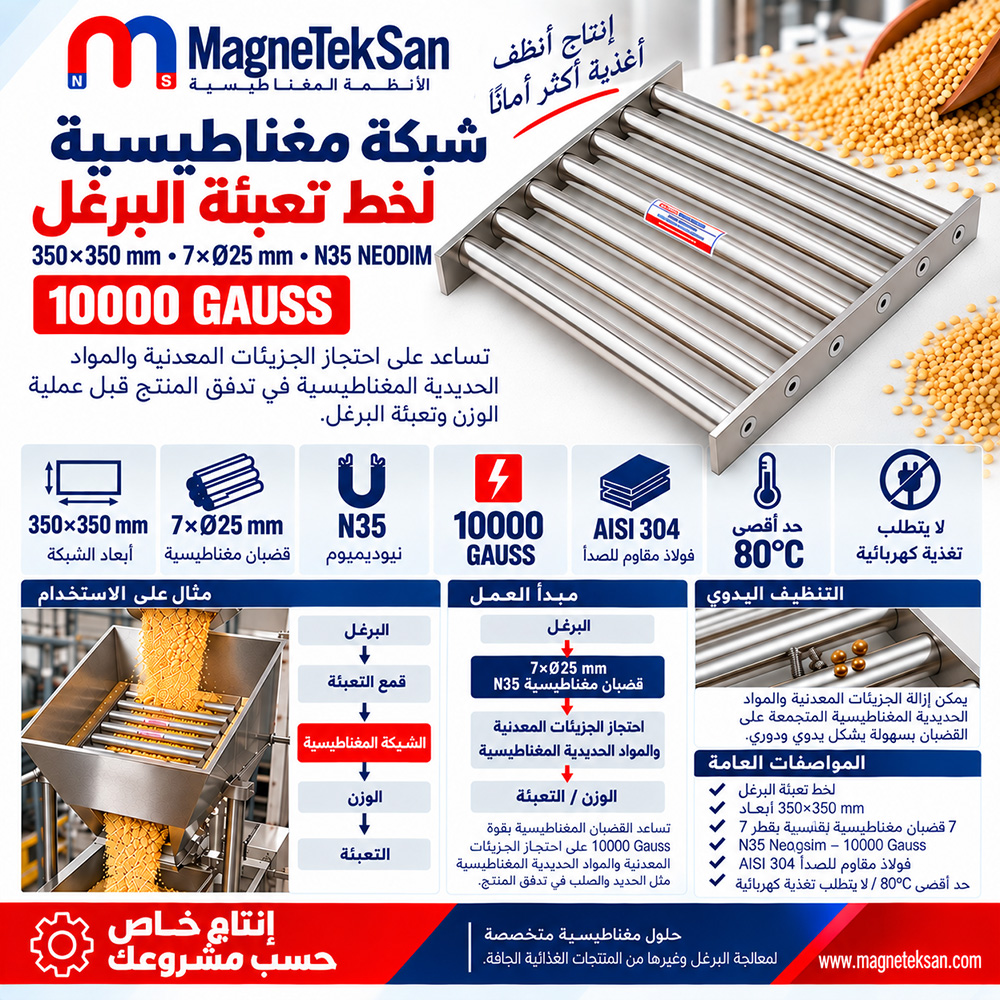

شبكة مغناطيسية لقادوس تعبئة البرغل – نيوديميوم N35 مقاس 350×350 مم Ø25×7 بقوة 10,000 غاوس
شبكة مغناطيسية لقادوس تعبئة البرغل – نيوديميوم N35 مقاس 350×350 مم Ø25×7 بقوة 10,000 غاوس
الميزات العامة
- مصممة للاستخدام في خطوط إنتاج وتعبئة البرغل.
- تساعد على التقاط الشوائب المعدنية الحديدية ذات الخصائص المغناطيسية قبل مرحلتي الوزن والتعبئة.
- هيكل مربع بأبعاد 350×350 مم.
- مزودة بـ 7 قضبان مغناطيسية Ø25 مم تحتوي على مغناطيس نيوديميوم N35.
- القضبان المغناطيسية مرتبة بشكل متوازٍ في منطقة تدفق المنتج.
- قيمة مغناطيسية تبلغ 10,000 غاوس.
- مصنوعة من الستانلس ستيل AISI 304.
- مناسبة لدرجة حرارة تشغيل قصوى تبلغ 80°C.
- يعمل النظام المغناطيسي الدائم من النيوديميوم دون الحاجة إلى طاقة كهربائية.
المواصفات الفنية
- نوع المنتج: شبكة مغناطيسية مربعة من النيوديميوم
- الاستخدام الرئيسي: قادوس تعبئة البرغل
- أبعاد الشبكة: 350×350 مم
- عدد القضبان المغناطيسية: 7
- قطر القضبان المغناطيسية: Ø25 مم
- ترتيب القضبان: متوازٍ
- درجة النيوديميوم: N35
- القيمة المغناطيسية: 10,000 غاوس
- المادة: ستانلس ستيل AISI 304
- درجة حرارة التشغيل القصوى: 80°C
- التنظيف: يدوي
- الحاجة إلى الكهرباء: لا
تم تصميم الشبكة المغناطيسية لقادوس تعبئة البرغل بمقاس 350×350 مم للمساعدة في التقاط الشوائب المعدنية الحديدية ذات الخصائص المغناطيسية من البرغل قبل مرحلتي الوزن والتعبئة. تحتوي على 7 قضبان مغناطيسية متوازية Ø25 مم بمغناطيس نيوديميوم N35 وقيمة مغناطيسية 10,000 غاوس، وهي مصنوعة من الستانلس ستيل AISI 304 وتعمل دون الحاجة إلى الكهرباء.
| المواصفة الفنية | القيمة |
|---|---|
| نوع المنتج | شبكة مغناطيسية مربعة من النيوديميوم |
| الاستخدام الرئيسي | قادوس تعبئة البرغل |
| أبعاد الشبكة | 350×350 مم |
| عدد القضبان المغناطيسية | 7 |
| قطر القضبان المغناطيسية | Ø25 مم |
| ترتيب القضبان | متوازٍ |
| درجة النيوديميوم | N35 |
| القيمة المغناطيسية | 10,000 غاوس |
| المادة | ستانلس ستيل AISI 304 |
| درجة حرارة التشغيل القصوى | 80°C |
| التنظيف | يدوي |
| الحاجة إلى الكهرباء | لا |
ما هي الشبكة المغناطيسية لقادوس تعبئة البرغل؟
الشبكة المغناطيسية لقادوس تعبئة البرغل هي فاصل مغناطيسي دائم مصمم للمساعدة في التقاط الجسيمات المعدنية الحديدية غير المرغوب فيها التي قد توجد في تدفق البرغل قبل عمليات الوزن والتعبئة.
يتميز هذا الطراز بما يلي:
- هيكل مربع 350×350 مم،
- 7 قضبان مغناطيسية Ø25 مم،
- نظام مغناطيسي من النيوديميوم N35،
- قيمة مغناطيسية 10,000 غاوس،
- هيكل من الستانلس ستيل AISI 304.
أين تُستخدم الشبكة المغناطيسية في خط إنتاج البرغل؟
يكون موقع التركيب الرئيسي في قادوس المنتج النهائي قبل الوزن والتعبئة. ووفقاً لتصميم خط الإنتاج، يمكن أيضاً تركيب الشبكة في نقاط مناسبة أخرى يتدفق فيها المنتج بالجاذبية.
يمكن تمثيل عملية نموذجية كما يلي:
إنتاج البرغل
↓
المعايرة / التصنيف
↓
قادوس المنتج النهائي
↓
شبكة مغناطيسية 350×350 مم Ø25×7
↓
فصل مغناطيسي بقوة 10,000 غاوس
↓
الوزن
↓
التعبئة
لماذا تُستخدم شبكة مغناطيسية قبل تعبئة البرغل؟
أثناء عملية الإنتاج، يمر البرغل عبر العديد من الآلات ومعدات النقل والمكونات الميكانيكية. وقد يؤدي تآكل المعدات أو بعض الأجزاء الميكانيكية إلى دخول جسيمات غير مرغوب فيها من الحديد أو الفولاذ إلى المنتج.
توفر الشبكة المغناطيسية المركبة قبل التعبئة نقطة إضافية للفصل المغناطيسي، وتساعد على التقاط الشوائب الحديدية ذات الخصائص المغناطيسية قبل وصول المنتج إلى معدات الوزن والتعبئة.
ما أنواع الشوائب المعدنية التي يمكن للشبكة التقاطها؟
اعتماداً على الخصائص المغناطيسية والحجم والشكل والموقع داخل تدفق المنتج، يمكن للشبكة المغناطيسية أن تساعد في التقاط:
- جسيمات الحديد،
- جسيمات الفولاذ الكربوني،
- قطع الأسلاك الفولاذية،
- شظايا البراغي،
- الجسيمات الحديدية الناتجة عن تآكل المعدات،
- القطع الصغيرة من الفولاذ.
النظام مخصص بصورة أساسية لفصل الشوائب المعدنية الحديدية ذات الخصائص المغناطيسية.
ماذا تعني أبعاد 350×350 مم؟
الأبعاد الخارجية للشبكة المغناطيسية هي:
350×350 مم
يسمح التصميم المربع بتركيب الشبكة داخل فتحات القواديس ومسارات تدفق المنتج المناسبة.
عند تحديد طريقة التركيب، يجب مراعاة:
- أبعاد فتحة القادوس،
- مساحة مرور المنتج،
- هيكل التثبيت،
- سهولة الوصول للتنظيف والصيانة،
- خصائص تدفق المنتج.
ما وظيفة القضبان المغناطيسية السبعة Ø25 مم؟
تحتوي الشبكة على 7 قضبان مغناطيسية، قطر كل منها Ø25 مم.
عندما يمر البرغل بين القضبان، يمكن للجسيمات الحديدية ذات الخصائص المغناطيسية التي تدخل المجال المغناطيسي الفعال أن تنجذب إلى أسطح القضبان المغناطيسية وتبقى عليها.
لماذا يتم ترتيب القضبان المغناطيسية بشكل متوازٍ؟
يتم ترتيب القضبان المغناطيسية السبعة بشكل متوازٍ.
يوفر هذا التصميم عدة أسطح مغناطيسية فعالة في مسار المنتج، مع السماح للبرغل بالتدفق إلى الأسفل بين القضبان.
يمكن أن يتأثر التدفق الفعلي للمنتج بعوامل مثل:
- حجم حبيبات البرغل،
- نسبة الرطوبة،
- قابلية المنتج للتدفق،
- معدل التغذية،
- سماكة طبقة المنتج.
ماذا يعني Ø25 مم؟
القطر الخارجي لكل قضيب مغناطيسي هو:
Ø25 مم
ويحتوي هذا الطراز على إجمالي 7 قضبان مغناطيسية Ø25 مم.
ماذا يعني نيوديميوم N35؟
العناصر المغناطيسية المستخدمة في هذا المنتج هي مغناطيسات نيوديميوم من درجة N35.
يشير N35 إلى درجة مادة النيوديميوم المغناطيسية المستخدمة في النظام. ونظراً لأنها مغناطيسات دائمة، فلا تحتاج إلى طاقة كهربائية لتوليد المجال المغناطيسي.
ماذا تعني قيمة 10,000 غاوس؟
القيمة المغناطيسية المحددة لهذه الشبكة هي:
10,000 غاوس
يساعد المجال المغناطيسي على جذب الجسيمات الحديدية ذات الخصائص المغناطيسية إلى أسطح القضبان.
لكن قيمة 10,000 غاوس لا تعني تلقائياً:
- مسافة جذب ثابتة،
- قدرة رفع محددة بالكيلوغرام،
- ضمان التقاط 100% من جميع الجسيمات المعدنية.
هل تضمن قوة 10,000 غاوس التقاط جميع جسيمات الحديد؟
لا.
تعتمد كفاءة الفصل الفعلية على عدة عوامل، منها:
- حجم الجسيم،
- شكل الجسيم،
- الخصائص المغناطيسية للمعدن،
- المسافة عن القضيب المغناطيسي،
- معدل تدفق المنتج،
- سماكة طبقة المنتج،
- قرب الجسيم من السطح المغناطيسي،
- كمية المعدن المتراكمة بالفعل على القضبان.
لذلك، في التطبيقات الحرجة يجب تقييم ظروف العملية بالكامل وليس قيمة الغاوس وحدها.
هل يجذب المغناطيس البرغل؟
لا.
البرغل ليس مادة حديدية مغناطيسية. يمر البرغل بين القضبان، بينما يمكن للشوائب الحديدية ذات الخصائص المغناطيسية أن تنجذب إلى الأسطح المغناطيسية وتبقى عليها.
هل تلتقط الشبكة المغناطيسية الألومنيوم؟
لا، ليس بالطريقة نفسها التي تجذب بها الحديد أو الفولاذ ذي الخصائص المغناطيسية.
الألومنيوم ليس مادة حديدية مغناطيسية، ولذلك لا ينجذب بقوة إلى شبكة مغناطيسية دائمة تقليدية من النيوديميوم.
إذا كان فصل الألومنيوم مطلوباً، فقد يلزم استخدام تقنية فصل مختلفة.
هل يمكنها التقاط النحاس أو النحاس الأصفر؟
لا.
النحاس والنحاس الأصفر ليسا عادةً من المواد الحديدية ذات الخصائص المغناطيسية، ولذلك لا يتم فصلهما بهذه الشبكة بالطريقة نفسها التي يتم بها فصل الحديد أو الفولاذ الكربوني.
هل يمكنها التقاط الستانلس ستيل؟
يعتمد ذلك على نوع الستانلس ستيل وحالته المعدنية.
قد تُظهر بعض أنواع الستانلس ستيل استجابة مغناطيسية، بينما تكون الاستجابة ضعيفة جداً في أنواع أخرى.
إذا كان فصل الستانلس ستيل مهماً للعملية، فمن الأفضل إجراء اختبار باستخدام عينات فعلية وممثلة للمادة المطلوب فصلها.
لماذا يُستخدم الستانلس ستيل AISI 304؟
تم تصنيع هيكل المنتج من الستانلس ستيل AISI 304.
يُستخدم AISI 304 على نطاق واسع في معدات العمليات بسبب خصائص مثل:
- مقاومة التآكل،
- سهولة تنظيف السطح،
- ملاءمته للعديد من تطبيقات المنتجات الجافة.
ويجب تقييم ملاءمته لتطبيق غذائي محدد وفقاً لمتطلبات النظافة والعملية الخاصة بالمنشأة.
ما هي درجة حرارة التشغيل القصوى؟
درجة حرارة التشغيل القصوى المحددة لهذا المنتج هي:
80°C
إذا كانت درجة حرارة المنتج أو العملية يمكن أن تتجاوز 80°C، فيجب تقييم النظام المغناطيسي بشكل منفصل قبل الاستخدام.
هل تحتاج الشبكة المغناطيسية إلى الكهرباء؟
لا.
نظام النيوديميوم المغناطيسي الدائم N35 لا يحتاج إلى:
- توصيل كهربائي،
- مصدر طاقة،
- ملفات كهرومغناطيسية،
- لوحة تحكم كهربائية.
يتم توليد المجال المغناطيسي بشكل دائم بواسطة مغناطيسات النيوديميوم.
كيف تعمل الشبكة المغناطيسية لقادوس تعبئة البرغل؟
مبدأ العمل الأساسي هو:
يدخل البرغل إلى قادوس المنتج النهائي
↓
يصل المنتج إلى الشبكة المغناطيسية 350×350 مم
↓
يمر البرغل بين 7 قضبان مغناطيسية Ø25 مم
↓
تدخل الشوائب الحديدية في المجال المغناطيسي
↓
تلتصق الجسيمات المعدنية المناسبة بالقضبان المغناطيسية
↓
يواصل البرغل طريقه إلى مرحلة الوزن والتعبئة
ما الاتجاه الصحيح لتدفق المنتج؟
في التركيب النموذجي الذي يعتمد على الجاذبية:
دخول المنتج من الأعلى
↓
الشبكة المغناطيسية
↓
خروج المنتج من الأسفل
يتدفق البرغل إلى الأسفل بين القضبان المغناطيسية بفعل الجاذبية.
هل تقوم الشبكة المغناطيسية بغربلة البرغل حسب حجم الحبيبات؟
لا.
يشير مصطلح الشبكة المغناطيسية إلى ترتيب القضبان المغناطيسية على شكل شبكة، ولا تتمثل وظيفتها الأساسية في تصنيف البرغل حسب حجم الحبيبات.
وظيفتها الرئيسية هي المساعدة في إزالة الشوائب المعدنية الحديدية ذات الخصائص المغناطيسية من تدفق المنتج.
أين يمكن تركيب الشبكة المغناطيسية في قادوس التعبئة؟
اعتماداً على تصميم القادوس والمساحة المتاحة، يمكن تركيب الشبكة المغناطيسية:
- داخل القادوس،
- عند مخرج القادوس،
- قبل وحدة الوزن،
- داخل قناة تدفق المنتج بالجاذبية.
يجب أن يسمح التركيب بمرور أكبر قدر ممكن من تدفق المنتج عبر المنطقة الفعالة للقضبان المغناطيسية.
هل يمكن تركيبها مباشرة على ماكينة التعبئة؟
نعم، إذا كانت الأبعاد ونظام التثبيت وخصائص تدفق المنتج مناسبة.
ومع ذلك، فإن الاستخدام الرئيسي لهذا الطراز هو الفصل المغناطيسي للبرغل في قادوس المنتج النهائي قبل الوزن والتعبئة.
هل يمكن أن يعلق البرغل بين القضبان المغناطيسية؟
يعتمد سلوك تدفق المنتج على عدة عوامل، منها:
- حجم الحبيبات،
- الرطوبة،
- قابلية المنتج للتدفق،
- المسافة بين القضبان،
- معدل التغذية.
ويُعد الاختبار باستخدام المنتج الفعلي وفي ظروف التشغيل الحقيقية الطريقة الأكثر موثوقية لتقييم سلوك التدفق.
ما هي الطاقة الإنتاجية بالطن في الساعة؟
لا توجد طاقة إنتاجية ثابتة محددة لهذا المنتج بوحدة طن/ساعة.
تعتمد الطاقة الفعلية على عوامل مثل:
- الخصائص الفيزيائية للبرغل،
- مساحة مقطع القادوس،
- طريقة التغذية،
- سماكة طبقة المنتج،
- تكوين خط الإنتاج.
لذلك، لا ينبغي تحديد طاقة إنتاجية ثابتة دون توفر بيانات التطبيق الفعلية.
كيف يتم تنظيف القضبان المغناطيسية؟
هذا الطراز مصمم من أجل التنظيف اليدوي.
بعد إيقاف تدفق المنتج بطريقة آمنة، تتم إزالة الجسيمات الحديدية المتراكمة يدوياً من أسطح القضبان المغناطيسية.
ونظراً لأن الشوائب الملتقطة قد تحتوي على قطع معدنية حادة، يجب استخدام معدات الحماية الشخصية المناسبة أثناء التنظيف.
كم مرة يجب تنظيف الشبكة المغناطيسية؟
لا توجد فترة تنظيف واحدة مناسبة لجميع التطبيقات.
يجب تحديد معدل التنظيف وفقاً لـ:
- كمية البرغل المعالج،
- مدة التشغيل،
- مستوى التلوث بالمعادن الحديدية،
- حجم الجسيمات الملتقطة،
- معدل تراكم المعدن.
تساعد الفحوصات الدورية على تحديد فترة التنظيف المناسبة لكل عملية.
هل يؤثر تراكم المعدن على أداء الشبكة المغناطيسية؟
نعم.
يمكن أن يؤدي التراكم الزائد للمعادن على القضبان إلى تغطية جزء من السطح المغناطيسي الفعال، مما قد يجعل وصول الشوائب الجديدة إلى القضبان أكثر صعوبة.
يساعد الفحص والتنظيف المنتظمان على الحفاظ على ظروف فصل مغناطيسي فعالة.
هل يمكن استخدامها كنقطة تحكم مغناطيسي أخيرة قبل التعبئة؟
نعم.
أحد الاستخدامات الرئيسية لهذا المنتج هو توفير مرحلة إضافية للفصل المغناطيسي قبل وصول البرغل إلى معدات الوزن والتعبئة.
هل تحل الشبكة المغناطيسية محل جهاز كشف المعادن؟
لا.
تعمل الشبكة المغناطيسية وجهاز كشف المعادن وفق مبدأين مختلفين.
تجذب الشبكة المغناطيسية الشوائب الحديدية المناسبة وتحتفظ بها فعلياً على القضبان، بينما يُستخدم جهاز كشف المعادن للكشف عن وجود الملوثات المعدنية وفقاً لتقنيته وإعداداته.
وعندما تتطلب العملية ذلك، يمكن استخدام التقنيتين معاً في خط الإنتاج نفسه.
ما أعمال الصيانة المطلوبة؟
يجب فحص العناصر التالية بشكل دوري:
- أسطح القضبان المغناطيسية Ø25 مم،
- عناصر الدعم الجانبية،
- عناصر التثبيت،
- الوصلات الملحومة،
- الوصلات الميكانيكية.
في حالة ملاحظة تشوهات كبيرة أو تلف أو مشاكل في الأسطح، يجب تقييم حالة الجهاز قبل مواصلة الاستخدام.
هل يمكن تصنيع الشبكة المغناطيسية بأبعاد خاصة؟
نعم.
وفقاً للتطبيق، يمكن تخصيص عناصر مثل:
- الأبعاد الخارجية للشبكة،
- عدد القضبان المغناطيسية،
- قطر القضبان المغناطيسية،
- أبعاد منطقة مرور المنتج،
- هيكل الدعم والتثبيت.
يمكن تصميم التكوين النهائي وفقاً لأبعاد قادوس التعبئة وتدفق المنتج ومتطلبات العملية.
