DN50 Neodymium Magneetfilter – Olijfolieproductie
DN50 Neodymium Magneetfilter – Olijfolieproductie
Algemene kenmerken
- Ontworpen voor magnetische afscheiding in productie-, verwerkings-, transport- en afvullijnen voor olijfolie.
- Helpt ferromagnetische metaaldeeltjes op te vangen die door slijtage van apparatuur of tijdens producttransport in de olie terecht kunnen komen.
- Uitgerust met zeven neodymium magneetstaven die meerdere opvangoppervlakken in de filterbehuizing vormen.
- Gesloten inline ontwerp voor montage in geschikte DN50-procesleidingen voor vloeistoffen.
- Roestvrijstalen behuizing leverbaar in AISI 304 of AISI 316, afhankelijk van de toepassing.
- Demontabele wartelkoppelingen aan de inlaat en uitlaat voor aansluiting op compatibele leidingsystemen.
- Handmatig reinigbare magneeteenheid voor het periodiek verwijderen van verzamelde ferromagnetische verontreinigingen.
- Standaard bedrijfstemperatuur tot 80 °C, met een optionele hogetemperatuuruitvoering tot 150 °C.
Technische kenmerken
- Producttype: Inline neodymium magneetfilter
- Hoofdtoepassing: Productie en transport van olijfolie
- Inlaataansluiting: DN50
- Uitlaataansluiting: DN50
- Aansluittype: Demontabele wartelkoppelingen
- Aantal magneetstaven: 7
- Afmetingen magneetstaven: Ø25×190 mm
- Magneetmateriaal: Neodymium (NdFeB)
- Materiaal behuizing: Roestvrij staal
- Roestvrijstalen uitvoeringen: AISI 304 / AISI 316
- Standaard bedrijfstemperatuur: Tot 80 °C
- Optionele hogetemperatuuruitvoering: Tot 150 °C; handmatige reiniging
Het Neodymium Magneetfilter DN50 is ontworpen om ferromagnetische metaaldeeltjes tijdens de productie, het transport en het afvullen van olijfolie uit de productstroom te helpen verwijderen. De roestvrijstalen behuizing bevat zeven neodymium magneetstaven van Ø25×190 mm, die meerdere magnetische opvangoppervlakken bieden terwijl de olie door het filter stroomt. Het filter is voorzien van demontabele DN50-wartelkoppelingen en een handmatig reinigbare magneeteenheid, met een behuizing in AISI 304 of AISI 316, een standaard bedrijfstemperatuur tot 80 °C en een optionele uitvoering tot 150 °C.
| Technische specificatie | Details |
|---|---|
| Producttype | Inline neodymium magneetfilter |
| Hoofdtoepassing | Productie en transport van olijfolie |
| Inlaataansluiting | DN50 |
| Uitlaataansluiting | DN50 |
| Aansluittype | Demontabele wartelkoppelingen |
| Aantal magneetstaven | 7 |
| Afmetingen magneetstaven | Ø25×190 mm |
| Magneetmateriaal | Neodymium (NdFeB) |
| Materiaal behuizing | Roestvrij staal |
| Roestvrijstalen uitvoeringen | AISI 304 / AISI 316 |
| Standaard bedrijfstemperatuur | Tot 80 °C |
| Temperatuur optionele uitvoering | Tot 150 °C |
| Doelverontreinigingen | Ferromagnetische metaaldeeltjes |
| Scheidingsprincipe | Aantrekking door permanente magneten |
| Reinigingsmethode | Handmatige reiniging |
| Installatietype | Inline montage in DN50-procesleiding |
1. Neodymium magneetfilter DN50 voor olijfolieproductie
Het Neodymium Magneetfilter DN50 is bedoeld voor aanvullende beheersing van ferromagnetische verontreinigingen in olijfolieproductielijnen. Het kan als afzonderlijke magnetische scheidingsstap in een geschikte procesleiding worden geïntegreerd.
De behuizing bevat zeven neodymium magneetstaven met afmetingen van Ø25×190 mm per staaf. Deze onderdelen vormen meerdere magnetische oppervlakken waarop geschikte metaaldeeltjes kunnen worden vastgehouden.
Wanneer olijfolie door de magneeteenheid stroomt, kunnen ferromagnetische deeltjes naar de staven worden aangetrokken. De olie stroomt verder door de beschikbare doorgangen naar de volgende processtap.
Bij de selectie moeten de temperatuur, het debiet, de druk en de leidingaansluitingen worden beoordeeld. De nominale maat DN50 garandeert op zichzelf geen geschiktheid voor iedere olijfolie-installatie.
2. Magnetische afscheiding bij de verwerking van olijfolie
Tijdens de productie van olijfolie komt het product met verschillende mechanische installaties in aanraking. Voorbeelden zijn extractieapparatuur, pompen, afsluiters, opslagtanks en transportleidingen.
Slijtage of beschadiging van metalen onderdelen kan ferromagnetische deeltjes in de olie brengen. Een inline magneetfilter biedt een extra mogelijkheid om dergelijke deeltjes tijdens het transport op te vangen.
De zeven magneetstaven vormen verschillende opvangzones binnen het stromingstraject. Het werkelijke scheidingsresultaat hangt af van de deeltjeseigenschappen en de hydraulische omstandigheden.
Magnetische afscheiding moet worden gecombineerd met onderhoud en andere maatregelen tegen vreemde bestanddelen. Het filter vervangt geen volledig programma voor productveiligheid en kwaliteitscontrole.

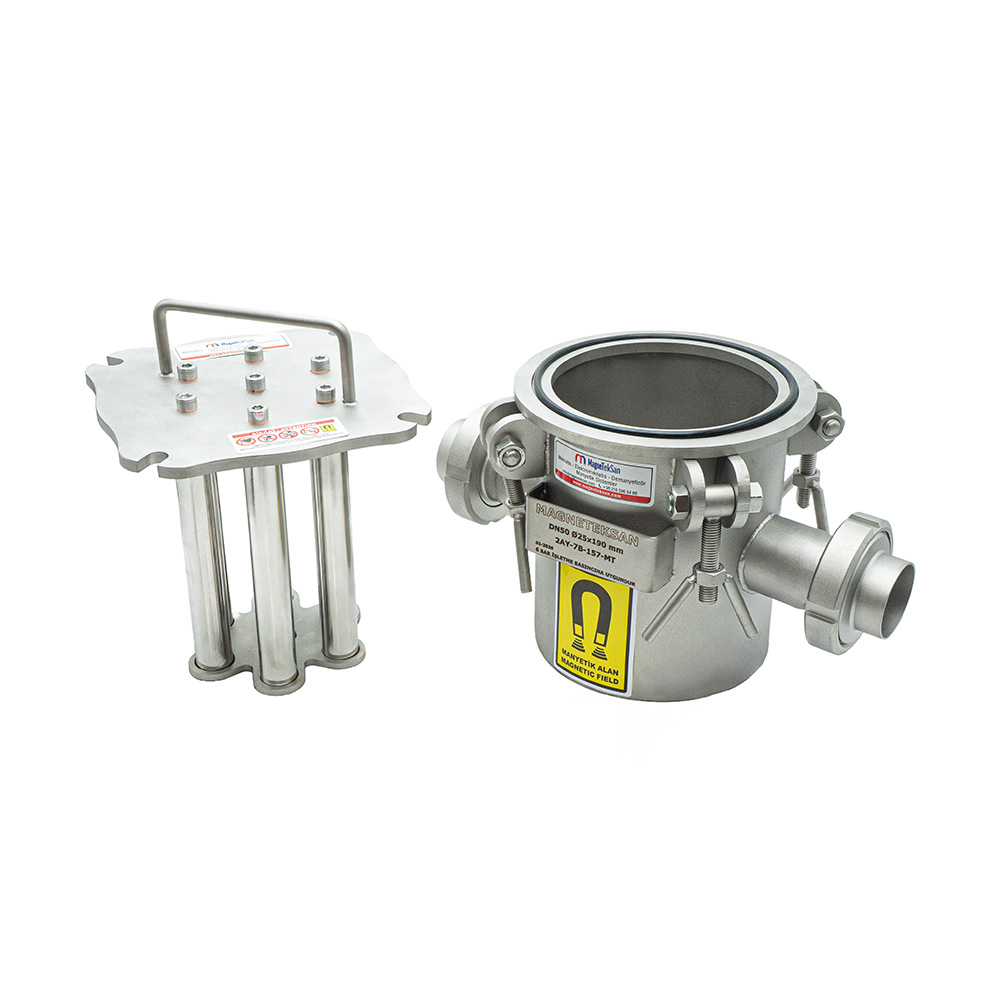

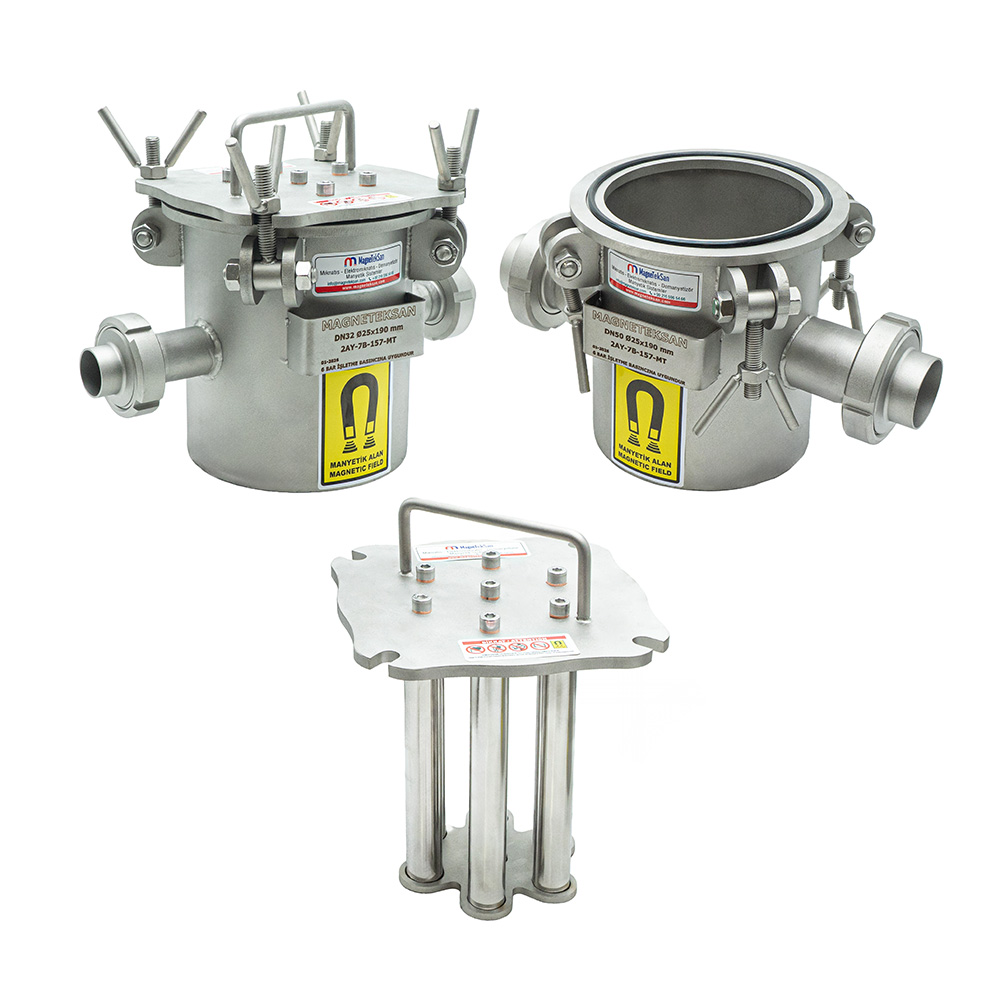

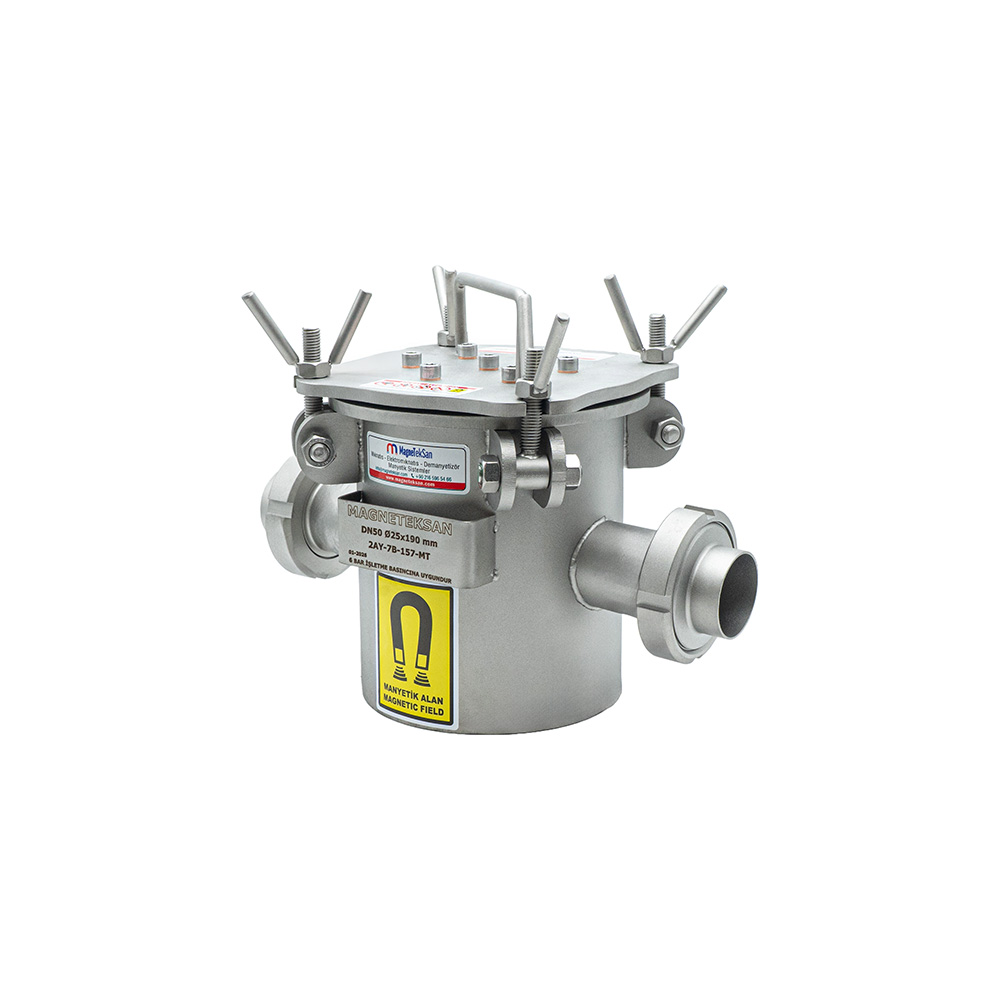

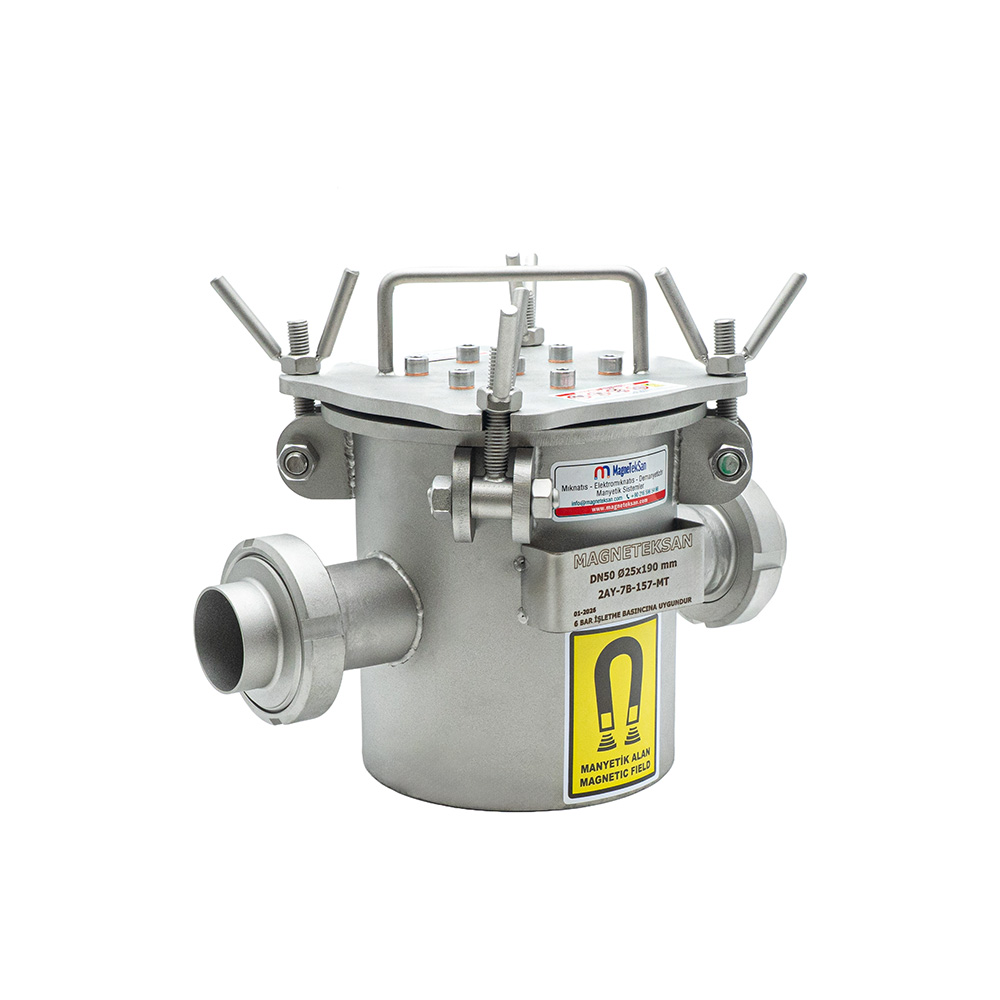

3. Constructie van het inline magneetfilter DN50
Het filter heeft een inlaat en uitlaat met nominale aansluiting DN50. Dankzij de inline constructie kan het worden toegepast in daarvoor geschikte leidingen voor vloeibare producten.
Aan beide uiteinden zijn demontabele wartelkoppelingen voorzien. De exacte afmetingen en compatibiliteit met de bestaande leiding moeten vóór montage worden gecontroleerd.
De interne magneeteenheid bestaat uit zeven neodymium staven van Ø25×190 mm. Zij bieden verschillende oppervlakken waarop ferromagnetische deeltjes tijdens het doorstromen kunnen achterblijven.
De nominale aansluitmaat bepaalt niet het maximaal toegestane debiet. De hydraulische geschiktheid moet afzonderlijk worden beoordeeld aan de hand van de werkelijke procesgegevens.
4. Zeven neodymium magneetstaven
Deze uitvoering is voorzien van zeven permanente neodymium magneetstaven. Iedere staaf vormt een aanvullend oppervlak voor het vasthouden van geschikte ferromagnetische verontreinigingen.
De verdeling van de staven creëert meerdere plaatsen waar metaaldeeltjes een magnetisch oppervlak kunnen naderen. De kans op opvang wordt beïnvloed door de deeltjesgrootte, magnetische eigenschappen en afstand tot de staven.
Het aantal magneetstaven is een belangrijke constructie-eigenschap, maar bepaalt niet zelfstandig het afscheidingsrendement. Ook de veldverdeling en de vloeistofstroming zijn bepalend.
De configuratie met zeven staven behoort specifiek bij dit product. Technische gegevens van andere DN50-filters met een afwijkend aantal staven mogen niet zonder controle worden overgenomen.
5. Afmetingen van de magneetstaven Ø25×190 mm
Iedere magneetstaaf heeft een nominale diameter van 25 mm en een lengte van 190 mm. Deze afmetingen beschrijven de magnetische elementen in de scheidingskamer.
Het gebruikte magneetmateriaal is neodymium, ook aangeduid als NdFeB. De permanente magneten zorgen voor de aantrekkingskracht waarmee geschikte ferromagnetische deeltjes worden vastgehouden.
De staafafmetingen beïnvloeden het beschikbare opvangoppervlak en de interne doorstroomruimte. Daarnaast spelen zij een rol bij de bereikbaarheid tijdens reiniging en inspectie.
Voor dit product is geen specifieke magnetische inductiewaarde in gauss bevestigd. Een numerieke waarde mag uitsluitend worden vermeld wanneer deze door metingen of productspecifieke documentatie wordt ondersteund.
6. Verwijdering van ferromagnetische deeltjes uit olijfolie
Ferromagnetische verontreinigingen kunnen ontstaan door mechanische slijtage, beschadigde onderdelen of handelingen tijdens producttransport. Hun aanwezigheid is ongewenst bij de verwerking en verpakking van olijfolie.
Het magneetfilter is bedoeld om ijzerhoudende deeltjes met geschikte magnetische eigenschappen op te vangen. De afgescheiden deeltjes verzamelen zich op de oppervlakken van de magneetstaven.
Afscheiding met permanente magneten is een selectief proces. Het richt zich vooral op voldoende ferromagnetische materialen en niet op alle soorten metaal.
Het werkelijke resultaat is afhankelijk van de deeltjes en de procesomstandigheden. Wanneer een specifieke minimale deeltjesgrootte moet worden verwijderd, kunnen praktijkproeven noodzakelijk zijn.
7. Magnetische filtratie na de extractie van olijfolie
Na extractie kan olijfolie door pompen en aanvullende procesapparatuur worden geleid. Deze trajecten kunnen geschikte plaatsen zijn voor een extra magnetische controle.
Een DN50-magneetfilter kan na de extractie-installatie worden overwogen wanneer de aansluitingen en bedrijfsomstandigheden overeenkomen. De uiteindelijke positie hangt af van de inrichting van de productielijn.
De zeven magneetstaven kunnen geschikte ferromagnetische deeltjes uit de passerende olie vasthouden. De verzamelde verontreinigingen worden tijdens gepland handmatig onderhoud verwijderd.
Een magneetfilter maakt inspectie van de extractieapparatuur niet overbodig. Preventief onderhoud blijft belangrijk om de vorming van metaaldeeltjes bij de bron te beperken.
8. Magnetische filtratie vóór de opslag van olijfolie
Olijfolie wordt vaak vanuit productieapparatuur naar opslagtanks gepompt. Een magneetfilter in een geschikte transportleiding kan een extra controlepunt vormen.
De DN50-aansluitingen maken toepassing in compatibele toevoerleidingen naar opslagtanks mogelijk. Daarbij moeten de aansluitgeometrie en de beschikbare onderhoudsruimte worden gecontroleerd.
Tijdens het transport passeert de olie de zeven neodymium magneetstaven. Geschikte ferromagnetische deeltjes kunnen naar deze oppervlakken worden aangetrokken en daar achterblijven.
De montageplaats moet veilig afsluiten en reinigen mogelijk maken. Voor installatie moeten het debiet, de druk en de onderhoudsprocedure worden beoordeeld.
9. Magneetfilters aan de uitlaat van opslagtanks
Olijfolie kan vanuit opslagtanks naar verdere verwerking of afvulapparatuur worden getransporteerd. Ook de uitgaande tankleidingen zijn daarom mogelijke plaatsen voor magnetische afscheiding.
Een filter op deze positie kan geschikte ferromagnetische deeltjes opvangen voordat zij volgende machines bereiken. De beste locatie hangt af van de opstelling van de installatie.
De magneeteenheid werkt met permanente magnetische aantrekkingskracht. Voor het opwekken van het scheidingsveld is geen elektrische voeding nodig.
Wel moeten het hydraulische drukverlies en de toegankelijkheid voor onderhoud worden onderzocht. De installatie mag de veilige werking van de transportleiding niet belemmeren.
10. Magnetische afscheiding vóór het afvullen van olijfolie
Wanneer de procesomstandigheden het toelaten, kan een magneetfilter vóór de afvulmachine worden geplaatst. Daarmee ontstaat een aanvullende magnetische controlestap vóór het verpakken.
De zeven neodymium staven van Ø25×190 mm zijn bedoeld om geschikte ferromagnetische deeltjes vast te houden. De olie stroomt door de doorgangen rondom de magneeteenheid.
Demontabele koppelingen kunnen de integratie in compatibele DN50-leidingen vergemakkelijken. Er moet voldoende ruimte beschikbaar blijven om de magneeteenheid te bereiken en te reinigen.
Magnetische afscheiding verwijdert niet betrouwbaar alle niet-magnetische metalen of andere vreemde voorwerpen. Aanvullende detectie- en inspectietechnieken kunnen op de afvullijn noodzakelijk zijn.
11. Roestvrijstalen behuizing van het magneetfilter
De filterbehuizing is vervaardigd uit roestvrij staal. Zij omsluit de magneeteenheid en vormt de kamer waar de olijfolie doorheen stroomt.
Als materiaalopties zijn AISI 304 en AISI 316 beschikbaar. De juiste staalsoort moet worden gekozen op basis van de procesomgeving en de reinigingsvereisten.
De behuizing is ontworpen voor gesloten inline montage. De geschiktheid voor een specifieke bedrijfsdruk moet echter vóór installatie worden bevestigd.
Het gebruik van roestvrij staal vormt op zichzelf geen bewijs van alle vereiste voedselcontactcertificeringen. De toepasselijke conformiteitsdocumenten moeten afzonderlijk worden gecontroleerd.
12. Materiaalopties AISI 304 en AISI 316
Roestvrij staal AISI 304 wordt veel toegepast in industriële procesapparatuur. Het kan geschikt zijn wanneer het product en de reinigingsmiddelen verenigbaar zijn met de corrosiebestendigheid ervan.
AISI 316 heeft onder bepaalde omstandigheden andere eigenschappen op het gebied van corrosiebestendigheid. Deze kwaliteit kan worden overwogen wanneer de chemische omgeving daar aanleiding toe geeft.
Beide staalsoorten zijn als optie voor de behuizing verkrijgbaar. De geselecteerde kwaliteit moet duidelijk worden vermeld in de offerte en de productiedocumentatie.
Geen enkele roestvrijstaalsoort is universeel bestand tegen alle reinigingschemicaliën. De definitieve keuze moet worden afgestemd op de feitelijke gebruiksomstandigheden.
13. Standaard bedrijfstemperatuur tot 80 °C
De standaarduitvoering van het filter is bedoeld voor bedrijfstemperaturen tot 80 °C. Deze grens moet bij de technische selectie en montage worden aangehouden.
Temperatuur kan de viscositeit van olijfolie en de benodigde pompdruk beïnvloeden. Daarom moet het temperatuurbereik samen met de stromingsomstandigheden worden beoordeeld.
De temperatuurgrens van de standaarduitvoering mag niet zonder bevestiging van de geschiktheid worden overschreden. Ook afdichtingen en andere componenten moeten voor de betreffende temperatuur geschikt zijn.
Voor processen met hogere temperaturen bestaat een optionele uitvoering. Deze moet bij de bestelling afzonderlijk worden gespecificeerd.
14. Optionele hogetemperatuuruitvoering tot 150 °C
Een speciale configuratie is beschikbaar voor bedrijfstemperaturen tot 150 °C. Deze verschilt van de standaarduitvoering met een grens van 80 °C.
Hoge temperaturen kunnen invloed hebben op magneetmaterialen, afdichtingen en de eigenschappen van de vloeistof. Bij de keuze van de uitvoering moet met al deze factoren rekening worden gehouden.
De grens van 150 °C mag niet automatisch aan standaardfilters worden toegeschreven. De hogetemperatuuruitvoering moet expliciet worden aangevraagd en bevestigd.
Voor een goede technische beoordeling moeten de productie- en reinigingstemperatuur en de duur van de thermische belasting bekend zijn. Deze informatie helpt bij de keuze van geschikte componenten.
15. Magneetfilter met handmatige reiniging
Het DN50-magneetfilter is ontworpen voor handmatige reiniging. Ferromagnetische deeltjes die zich op de staven verzamelen, moeten regelmatig worden verwijderd.
Voor reiniging moet de productstroom worden gestopt en het betreffende leidingdeel veilig worden geïsoleerd. Restdruk en hete oppervlakken moeten volgens de veiligheidsprocedures van de installatie worden behandeld.
Daarna moet de magneeteenheid toegankelijk worden gemaakt om de verzamelde deeltjes te verwijderen. De reiniging moet voorkomen dat deze verontreinigingen opnieuw in de olie terechtkomen.
De benodigde reinigingsfrequentie hangt af van de vervuilingsbelasting en de bedrijfsomstandigheden. De eerste inspecties kunnen worden gebruikt om een passend onderhoudsinterval vast te stellen.
16. Demontabele DN50-wartelkoppelingen
Het filter is aan de inlaat en uitlaat voorzien van demontabele wartelkoppelingen. Deze zijn bedoeld voor aansluiting op geschikte DN50-procesleidingen.
Correct gekozen koppelingen kunnen montage en onderhoud vereenvoudigen. De exacte aansluitmaten moeten vóór productie of installatie worden bevestigd.
Bij de keuze moet rekening worden gehouden met de tegenstukken, afdichtingen en montageruimte. De nominale maat DN50 beschrijft niet alle geometrische kenmerken van de koppeling.
Geschikte leidingsteunen moeten overmatige mechanische belasting van de filteraansluitingen voorkomen. De montage moet voldoen aan de toepasselijke eisen voor leidingwerk en industriële veiligheid.
17. Ferromagnetische vervuiling afkomstig van productieapparatuur
Olijfolie-installaties gebruiken pompen, afsluiters en andere machines met metalen onderdelen. Slijtage of beschadiging van deze onderdelen kan deeltjes in het product brengen.
De kans op vervuiling verschilt per productieomgeving. De conditie van de apparatuur, de bedrijfsvoering en het onderhoud beïnvloeden het risico.
Het magneetfilter kan geschikte ferromagnetische deeltjes opvangen die de scheidingskamer bereiken. De zeven staven bieden meerdere oppervlakken waarop deze deeltjes zich kunnen verzamelen.
Magnetische afscheiding neemt de oorzaak van mechanische slijtage niet weg. Regelmatige machine-inspecties en preventief onderhoud blijven daarom noodzakelijk.
18. Magneetfilters en conventionele oliefilters
Een magneetfilter scheidt geschikte ferromagnetische deeltjes af door magnetische aantrekkingskracht. Het werkingsprincipe berust niet op een vervangbaar mechanisch filtermedium.
Conventionele filtratiesystemen kunnen worden gebruikt om deeltjes mechanisch uit vloeistoffen te verwijderen. Hun eigenschappen hangen af van het gebruikte filtermedium en de procesomstandigheden.
Deze technieken gebruiken verschillende afscheidingsmechanismen. Een magneetfilter is daarom geen automatische vervanging voor alle mechanische filtratiestappen in de olijfolieproductie.
Wanneer zowel magnetische als andere vaste verontreinigingen een risico vormen, kan een combinatie van technieken zinvol zijn. De keuze moet aansluiten bij de daadwerkelijke kwaliteitseisen.
19. Magneetfilters en metaaldetectoren
Een magneetfilter houdt geschikte ferromagnetische deeltjes fysiek vast op de magneetstaven. De deeltjes blijven daar totdat de staven worden gereinigd.
Een metaaldetector gebruikt een ander detectieprincipe. Afhankelijk van de technologie kan deze bepaalde metalen signaleren die niet effectief door permanente magneten worden vastgehouden.
Niet-magnetische metalen zoals aluminium en koper worden niet betrouwbaar door neodymium magneetstaven verwijderd. Magnetische afscheiding is daarom geen universele oplossing voor alle metaalverontreinigingen.
Magneetfilters en metaaldetectoren kunnen elkaar aanvullen. De selectie hangt af van de geïdentificeerde risico’s en de totale controlestrategie.
20. Invloed van het aantal magneetstaven op de afscheiding
De zeven magneetstaven bieden meerdere opvangoppervlakken in de DN50-behuizing. Daardoor ontstaan verschillende plaatsen waar deeltjes dicht bij een magnetisch element kunnen komen.
De effectiviteit van deze verdeling hangt af van de stroming van de olijfolie rondom de staven. De interne geometrie en bedrijfsomstandigheden beïnvloeden de blootstelling van deeltjes aan het magnetische veld.
Het aantal staven alleen vormt geen basis voor een gegarandeerd afscheidingspercentage. Ook de deeltjeseigenschappen en de verdeling van het magneetveld spelen een belangrijke rol.
Wanneer een bepaalde afscheidingsprestatie moet worden aangetoond, kunnen representatieve proeven nodig zijn. Deze moeten worden uitgevoerd met de werkelijke olie en de verwachte verontreinigingen.
21. Viscositeit van olijfolie en filterselectie
De viscositeit van olijfolie varieert met de temperatuur en de productsamenstelling. Deze verandering beïnvloedt de druk die nodig is om de olie door leidingen te transporteren.
De magneetstaven vormen interne stromingskanalen in de filterbehuizing. Deze doorgangen kunnen extra hydraulische weerstand veroorzaken.
Bij de beoordeling van viscositeit en drukverlies moet rekening worden gehouden met het volledige temperatuurbereik. Productie- en reinigingsomstandigheden kunnen onderling verschillen.
De filterselectie moet worden gebaseerd op werkelijke procesgegevens en niet alleen op de nominale maat DN50. Vooral debiet en viscositeit zijn daarbij belangrijk.
22. Debiet en drukverlies
Voor deze specifieke configuratie met zeven staven is geen bevestigd maximaal debiet beschikbaar. Dit mag niet uitsluitend uit de DN50-aansluitmaat worden afgeleid.
Het drukverlies hangt af van het debiet, de viscositeit en de interne geometrie. Deze factoren moeten worden beoordeeld onder de verwachte bedrijfsomstandigheden.
Ook de toegestane bedrijfsdruk is niet bevestigd in de beschikbare specificaties. Zowel de normale als de maximale systeemdruk moeten worden gecontroleerd.
Een technische beoordeling maakt het mogelijk de geschiktheid voor de bestaande pompinstallatie te onderzoeken. Dit draagt bij aan een betrouwbare en mechanisch veilige werking.
23. Installatie in gepompte olijfolieleidingen
Pompen worden veel gebruikt om olijfolie tussen procesapparatuur en opslagtanks te verplaatsen. Een inline magneetfilter kan op een geschikte plaats in zo’n leiding worden overwogen.
Mogelijke locaties zijn transportleidingen, tankaansluitingen en toevoerleidingen naar afvulmachines. De definitieve positie moet worden afgestemd op de inrichting van de fabriek.
Het filter moet geschikt zijn voor de druk, temperatuur en stromingsomstandigheden van het proces. Daarnaast moet voldoende ruimte voor handmatige reiniging beschikbaar zijn.
DN50-aansluitingen garanderen op zichzelf geen probleemloze installatie. Voor ingebruikname moeten alle relevante bedrijfsparameters worden gecontroleerd.
24. Magnetische filtratie tijdens olijfolietransport
Olijfolie kan meerdere keren worden verplaatst tussen extractie, opslag en verpakking. Iedere transportstap kan een potentieel controlepunt voor verontreinigingen zijn.
Een magneetfilter kan geschikte ferromagnetische deeltjes vasthouden die met de olie worden meegevoerd. De afscheiding berust op permanente neodymium magneten.
De uitvoering met zeven staven biedt verschillende magnetische oppervlakken in de behuizing. De opgevangen deeltjes blijven daarop achter totdat ze worden verwijderd.
De meest geschikte montageplaats hangt af van het leidingverloop en de onderhoudstoegankelijkheid. De keuze moet worden afgestemd op de daadwerkelijke procesomstandigheden.
25. Onderhoud en inspectie van de magneetstaven
Regelmatige inspecties helpen het magneetfilter in goede bedrijfsconditie te houden. Daarbij moeten de staven, behuizing, koppelingen en bereikbare afdichtingsvlakken worden gecontroleerd.
Opgehoopte metaaldeeltjes moeten worden verwijderd voordat overmatige afzettingen ontstaan. Het reinigingsinterval kan worden aangepast aan de waargenomen hoeveelheid vervuiling.
De hoeveelheid en aard van de verzamelde deeltjes kunnen aanwijzingen geven over de conditie van apparatuur stroomopwaarts. Een onverwachte toename moet worden onderzocht.
Onderhoud vereist veilige isolatie, drukontlasting en passende voorzorgsmaatregelen bij hoge temperaturen. Het filter mag pas na correcte montage en controle opnieuw in bedrijf worden genomen.
26. Op maat gemaakte magneetfilters voor olijfoliebedrijven
Olijfoliebedrijven gebruiken uiteenlopende leidingdiameters, aansluitingen, debieten en bedrijfstemperaturen. Een standaarduitvoering is daarom niet voor ieder project geschikt.
Magneteksan kan magnetische filteroplossingen aanbieden die op specifieke proceseisen worden afgestemd. Mogelijke aanpassingen betreffen aansluitmaten, de plaatsing van magneetstaven en de roestvrijstaalsoort.
Het beschreven DN50-filter met zeven staven is een specifieke productconfiguratie. Afwijkende ontwerpen moeten afzonderlijk worden gespecificeerd en beoordeeld.
Gegevens over debiet, druk, temperatuur, aansluitingen en verwachte verontreinigingen ondersteunen een goede technische selectie. Daarmee kan een geschiktere oplossing worden bepaald.
27. Bevestigde specificaties en technische beperkingen
Tot de bevestigde productkenmerken behoren een DN50-inlaat en -uitlaat, zeven neodymium magneetstaven van Ø25×190 mm en demontabele koppelingen. De behuizing is leverbaar in AISI 304 of AISI 316.
De standaarduitvoering is bedoeld voor temperaturen tot 80 °C, terwijl een optionele uitvoering tot 150 °C beschikbaar is. De magneeteenheid wordt handmatig gereinigd.
Voor deze configuratie zijn geen exacte gausswaarde, maximaal debiet, toegestane bedrijfsdruk of volledige buitenafmetingen van de behuizing bevestigd. Deze gegevens moeten afzonderlijk worden opgevraagd of gecontroleerd.
Technische gegevens van andere magneetfiltermodellen mogen niet automatisch op dit product worden toegepast. Zo bepalen de afmetingen van een DN50-filter met vier staven niet de afmetingen van deze uitvoering met zeven staven.
28. Technische selectie en langdurige bedrijfsvoering
De selectie van een DN50-magneetfilter voor olijfolieproductie begint met een analyse van het volledige proces. Debiet, temperatuur, druk, aansluitingen en risico’s op metaalverontreiniging zijn daarbij essentiële gegevens.
De zeven neodymium magneetstaven vormen meerdere magnetische opvangoppervlakken in de roestvrijstalen behuizing. Hun functie is het vasthouden van geschikte ferromagnetische deeltjes terwijl de olie door het filter stroomt.
Betrouwbare langdurige werking vraagt om handmatige reiniging, regelmatige inspecties en passend onderhoud. Wijzigingen in de bedrijfsomstandigheden kunnen een nieuwe technische beoordeling noodzakelijk maken.
Magnetische filtratie hoort onderdeel te zijn van een bredere strategie voor het beheersen van vreemde bestanddelen. Een juiste selectie, zorgvuldige montage en voortdurende controle dragen bij aan een betrouwbare verwerking van olijfolie.
