350×200 mm Neodymium Magneetrooster – Wegen en Zakken Vullen
350×200 mm Neodymium Magneetrooster – Wegen en Zakken Vullen
Algemene kenmerken
- Neodymium magneetrooster voor weegstations, magnetische scheiding van grondstoffen en het vullen van zakken.
- Helpt ferromagnetische metaaldeeltjes uit geschikte, droge en vrij stromende materialen op te vangen.
- Zeven neodymium magneetstaven bieden meerdere actieve oppervlakken voor magnetische afscheiding.
- Ontworpen voor montage tussen de materiaaluitloop en de zak die op de weegschaal staat.
- Toepassing in handmatige en halfautomatische zakvulstations kan per proces worden beoordeeld.
- Roestvrijstalen constructie voor industriële verwerking en verplaatsing van grondstoffen.
- Door handmatige reiniging kunnen opgehoopte ferromagnetische metaaldeeltjes periodiek worden verwijderd.
- De permanente neodymiummagneten zorgen voor magnetische scheiding zonder externe elektrische voeding.
Technische kenmerken
- Producttype: Neodymium magneetrooster voor weegstations
- Buitenafmetingen: 350×200 mm
- Aantal magneetstaven: 7
- Diameter magneetstaven: Ø25 mm
- Magnetisch materiaal: Neodymium (NdFeB)
- Framemateriaal: Roestvrij staal (RVS)
- Hoofdtoepassing: Magnetische scheiding van grondstoffen bij het vullen van zakken
- Montagepositie: Boven de weegschaal of het zakvulpunt
- Reinigingsmethode: Handmatig
- Materiaalstroming: Door zwaartekracht
- Geschikte materialen: Compatibele droge, vrij stromende poeders en granulaten
- Doelverontreinigingen: Ferromagnetische metaaldeeltjes, waaronder ijzer en bepaalde magnetische staalsoorten
Het neodymium magneetrooster van 350×200 mm is ontworpen om ferromagnetische metaaldeeltjes uit droge, vrij stromende grondstoffen af te scheiden tijdens het wegen en vullen van zakken. Het roestvrijstalen frame bevat zeven neodymium magneetstaven met een diameter van Ø25 mm, die meerdere magnetische opvangoppervlakken vormen terwijl het materiaal naar de zak stroomt. Het rooster kan boven het weegstation worden gemonteerd en handmatig worden gereinigd om opgehoopte metaaldeeltjes te verwijderen, waarbij de werkelijke scheidingsprestaties afhangen van de materiaaleigenschappen en bedrijfsomstandigheden.
| Technische specificatie | Waarde |
|---|---|
| Producttype | Neodymium magneetrooster |
| Hoofdtoepassing | Wegen en zakken vullen |
| Buitenafmetingen | 350×200 mm |
| Aantal magneetstaven | 7 |
| Diameter magneetstaven | Ø25 mm |
| Magnetisch materiaal | Neodymium (NdFeB) |
| Framemateriaal | Roestvrij staal (RVS) |
| Scheidingsprincipe | Aantrekking door permanente magneten |
| Doelverontreinigingen | Ferromagnetische metaaldeeltjes |
| Reinigingsmethode | Handmatig |
| Montagepositie | Boven de weegschaal / het zakvulstation |
| Materiaalstroming | Door zwaartekracht |
| Geschikte materiaalvormen | Compatibele droge poeders en granulaten |
| Bedrijfsconfiguratie | Handmatige of halfautomatische zakvulstations |
| Procesfase | Vóór het materiaal in de zak terechtkomt |
| Elektrische voeding van het magneetsysteem | Niet nodig |
1. Neodymium magneetrooster voor wegen en zakken vullen
Het neodymium magneetrooster van 350×200 mm is ontwikkeld voor het afscheiden van ferromagnetische metaalverontreinigingen bij weeg- en zakvulstations. Het vormt een extra controlepunt voordat grondstoffen in hun verpakking terechtkomen.

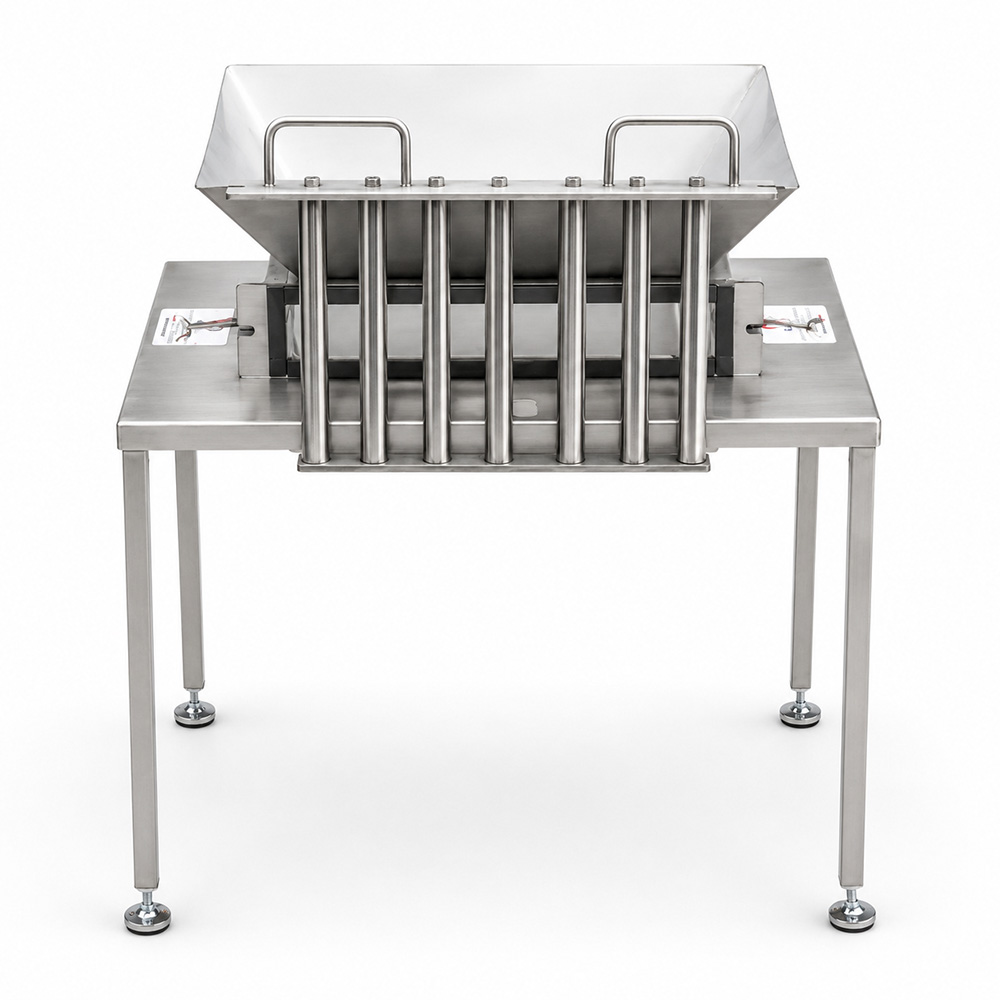

Het product bestaat uit zeven neodymium magneetstaven die in een roestvrijstalen frame zijn gemonteerd. Iedere staaf biedt een magnetisch oppervlak dat ijzerdeeltjes en bepaalde magnetische staalfragmenten kan aantrekken.
Tijdens het gebruik stroomt droog materiaal door de openingen tussen de staven onder invloed van de zwaartekracht. Ferromagnetische deeltjes kunnen aan de magnetische oppervlakken blijven hangen, terwijl de hoofdstroom verder naar de zak beweegt.
De geschiktheid van het rooster hangt af van de werkelijke eigenschappen van de grondstoffen. Korrelgrootte, vochtgehalte, stortdichtheid, stromingsgedrag en vulsnelheid moeten bij de selectie worden beoordeeld.
2. Magnetische scheiding tijdens industrieel zakken vullen
Het vullen van zakken is een belangrijke stap bij de verwerking en verpakking van industriële grondstoffen. Metaaldeeltjes die tijdens productie, opslag of transport in het materiaal terechtkomen, kunnen dit laatste processtadium bereiken.
Door een magneetrooster boven de zak te installeren, passeert het materiaal een magnetische scheidingszone voordat het wordt verpakt. Deze opstelling kan bijdragen aan het verminderen van ferromagnetische verontreinigingen.
De zeven magneetstaven bieden verschillende opvangoppervlakken langs het materiaaltraject. De mate van afscheiding hangt onder andere af van hoe dicht metaaldeeltjes langs de magnetische oppervlakken bewegen.
Magnetische scheiding hoort onderdeel te zijn van een bredere aanpak voor het beheersen van vreemde delen. Zij vervangt geen metaaldetectoren, mechanische zeven of regelmatig machineonderhoud.
3. Compact ontwerp van het magneetrooster 350×200 mm
De buitenafmetingen van dit magneetrooster bedragen 350×200 mm. Dankzij de rechthoekige vorm kan het worden overwogen voor materiaaluitlopen en weegstations met passende afmetingen.

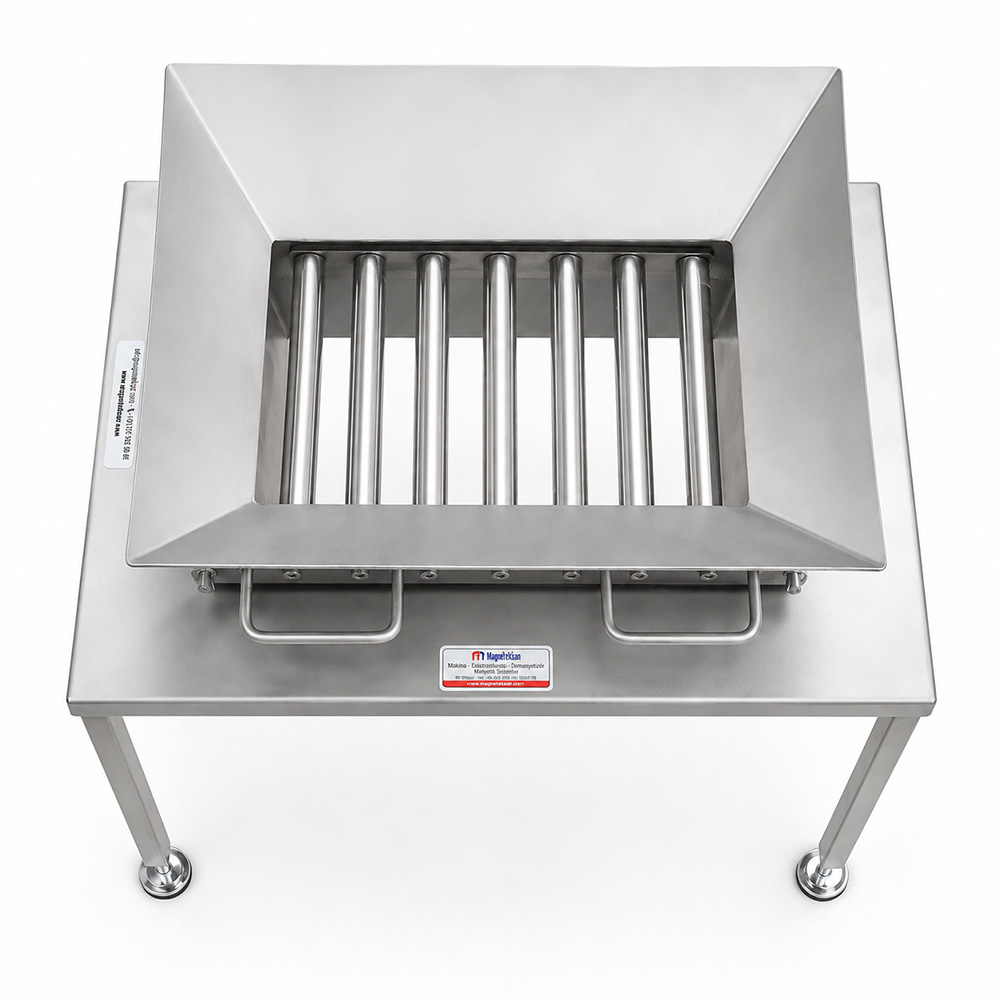

Het roestvrijstalen frame draagt zeven neodymium magneetstaven. Tussen de staven blijven openingen beschikbaar waardoor geschikt stortgoed kan passeren.
De buitenafmetingen zijn niet noodzakelijk gelijk aan de vrije doorstroomopening. De plaatsing van de staven en de montageconstructie beïnvloeden eveneens de beschikbare doorlaat.
Voor installatie moeten de uitloopopening en de ondersteunende constructie worden gecontroleerd. Het gekozen rooster mag geen onaanvaardbare beperking van de materiaalstroming veroorzaken.
4. Zeven neodymium magneetstaven voor metaalafscheiding
Dit model is voorzien van zeven neodymium magneetstaven. Door deze configuratie ontstaan meerdere mogelijkheden voor ferromagnetische deeltjes om een magnetisch opvangoppervlak te naderen.
Wanneer het materiaal naar beneden stroomt, kunnen geschikte magnetische verontreinigingen door de staven worden aangetrokken. Het overige materiaal beweegt door de openingen richting de zak.
Het aantal staven is slechts één ontwerpparameter van een magneetscheider. Ook de onderlinge afstand, de veldverdeling en de verdeling van de materiaalstroom zijn belangrijk.
Meer magneetstaven garanderen niet automatisch betere scheidingsprestaties. De configuratie moet samen met de vereiste capaciteit en materiaaleigenschappen worden beoordeeld.
5. Neodymium magneetstaven met diameter Ø25 mm
Elk van de zeven magneetstaven heeft een opgegeven diameter van Ø25 mm. Dit is een vastgelegde geometrische eigenschap van het magneetrooster van 350×200 mm.
De staven bevatten neodymium magnetisch materiaal en zijn in het roestvrijstalen frame aangebracht. Hun magnetische oppervlakken zijn bedoeld om geschikte ferromagnetische verontreinigingen aan te trekken.
De diameter beïnvloedt de geometrie van de openingen en de beschikbare opvangoppervlakken. Alleen op basis van de diameter kunnen de magnetische veldsterkte en het scheidingsrendement niet worden bepaald.
De beschikbare gegevens vermelden geen exacte staaflengte, onderlinge afstand of gemeten Gausswaarde. Deze parameters moeten afzonderlijk worden bevestigd wanneer zij voor een project nodig zijn.
6. IJzerdeeltjes verwijderen uit droge grondstoffen
Droge grondstoffen kunnen ijzerdeeltjes bevatten die afkomstig zijn van productiemachines, transportsystemen of opslaginstallaties. Zulke verontreinigingen kunnen verschillende processtappen doorlopen.
Een neodymium magneetrooster vormt vlak voor het vullen van zakken een extra opvangpunt. Voor een effectieve werking moet het materiaal door de actieve magnetische zone stromen.
IJzervijlsel en bepaalde fragmenten van magnetisch staal kunnen aan de staven worden vastgehouden. De kans op opvang hangt af van hun magnetische eigenschappen, afmetingen en afstand tot het oppervlak.
Het rooster is niet bedoeld om alle soorten vreemde delen te verwijderen. Niet-magnetische metalen, kunststoffen en andere verontreinigingen kunnen aanvullende scheidingstechnieken vereisen.
7. Installatie boven industriële weegschalen
Het magneetrooster is bedoeld voor plaatsing boven een weegschaal of zakvulpunt. De zak kan op het weegplatform staan terwijl het rooster zich in het traject van de materiaaluitloop bevindt.
Deze opstelling maakt wegen en magnetische afscheiding binnen dezelfde handeling mogelijk. De grondstoffen passeren de magneetstaven voordat zij in de zak terechtkomen.
De montageconstructie moet het rooster veilig dragen zonder de gewichtsmeting ontoelaatbaar te beïnvloeden. De exacte bevestiging hangt af van de bestaande installatie.
Voor inspectie en reiniging moet voldoende toegang beschikbaar zijn. Tijdens onderhoud mogen opgevangen metaaldeeltjes niet terugvallen in het verpakte product.
8. Magnetische controle vóór het verpakken van grondstoffen
Een magneetrooster direct vóór de verpakking vormt een controlepunt aan het einde van de productielijn. Dit kan relevant zijn wanneer grondstoffen eerder meerdere machines hebben doorlopen.
Het model van 350×200 mm wordt in het traject van de zwaartekrachtstroom geplaatst. De zeven neodymium staven bieden meerdere oppervlakken voor het opvangen van ferromagnetische deeltjes.
De montagepositie moet ervoor zorgen dat het materiaal daadwerkelijk door de scheidingszone beweegt. Materiaal dat de staven omzeilt, kan onvoldoende aan het magnetische veld worden blootgesteld.
Het apparaat is een magneetscheider en geen universeel inspectiesysteem. Afhankelijk van de toepassing kunnen andere kwaliteitscontroles noodzakelijk zijn.
9. Magnetische scheiding van poedervormige grondstoffen
Poeders met voldoende goede stroomeigenschappen kunnen geschikt zijn voor behandeling met een magneetrooster. Mogelijke toepassingen zijn verschillende droge industriële poeders en andere compatibele grondstoffen.
Het gedrag van poeders wordt beïnvloed door vocht, deeltjesgrootteverdeling, stortdichtheid en cohesie. Deze factoren bepalen hoe gemakkelijk het materiaal tussen de staven doorstroomt.
De zeven neodymium magneetstaven kunnen bepaalde ferromagnetische deeltjes uit de poederstroom vasthouden. Het werkelijke resultaat hangt af van het gedrag van de verontreinigingen in het magnetische veld.
Sterk samenhangende poeders kunnen zich rondom de staven ophopen en de doorstroming beperken. Bij twijfel over de stroombaarheid zijn proeven met het werkelijke materiaal wenselijk.
10. Magnetische scheiding van korrelvormige materialen
Korrelvormige grondstoffen kunnen tijdens transport, mengen en opslag verontreinigd raken met metaalfragmenten. Een magneetrooster vóór het vullen van zakken voegt een extra scheidingsstap toe.
Het model van 350×200 mm kan worden overwogen voor compatibele granulaten die vrij tussen de zeven staven door kunnen bewegen. Onacceptabele verstoppingen moeten worden voorkomen.
De grootte en vorm van de korrels beïnvloeden de beschikbare doorstroomopening. Grote of onregelmatige deeltjes kunnen een andere roosterconfiguratie noodzakelijk maken.
Bij de selectie moeten het werkelijke materiaal en de gewenste vulsnelheid worden meegenomen. Magnetische opvang en een continue materiaalstroom moeten in balans blijven.
11. Roestvrijstalen magneetrooster voor industriële toepassingen
Het product beschikt over een roestvrijstalen frame. Dit materiaal wordt veel gebruikt in industriële apparatuur voor het verwerken en transporteren van grondstoffen.
Het frame ondersteunt zeven neodymium magneetstaven met een diameter van Ø25 mm. De rechthoekige constructie is bedoeld voor integratie in passende weeg- en zakvulstations.
De materiaalgeschiktheid moet worden beoordeeld aan de hand van de gebruiksomstandigheden. Vocht, chemicaliën en reinigingsmiddelen kunnen van invloed zijn op de vereiste corrosiebestendigheid.
De beschikbare productspecificatie vermeldt geen exacte AISI-staalkwaliteit. Daarom mogen AISI 304 en AISI 316L niet zonder bevestiging als eigenschappen van dit model worden vermeld.
12. Technologie van magnetische scheiding met neodymium
Neodymiummagneten zijn permanente magneten die in uiteenlopende industriële scheidingstoepassingen worden gebruikt. Zij produceren een magnetisch veld zonder externe elektrische voeding.
In dit rooster zijn de magnetische elementen ondergebracht in zeven staven. Deze opstelling biedt verschillende opvangoppervlakken langs het traject van het materiaal.
Ferromagnetische deeltjes kunnen worden aangetrokken wanneer zij voldoende dicht langs de actieve oppervlakken bewegen. Het resultaat varieert met de eigenschappen van de verontreiniging en de bedrijfsomstandigheden.
De toepassing van neodymium bepaalt op zichzelf geen specifieke waarde in Gauss. De veldsterkte moet voor het betreffende product worden bevestigd en mag niet van een ander model worden overgenomen.
13. Handmatige reiniging van magneetroosters

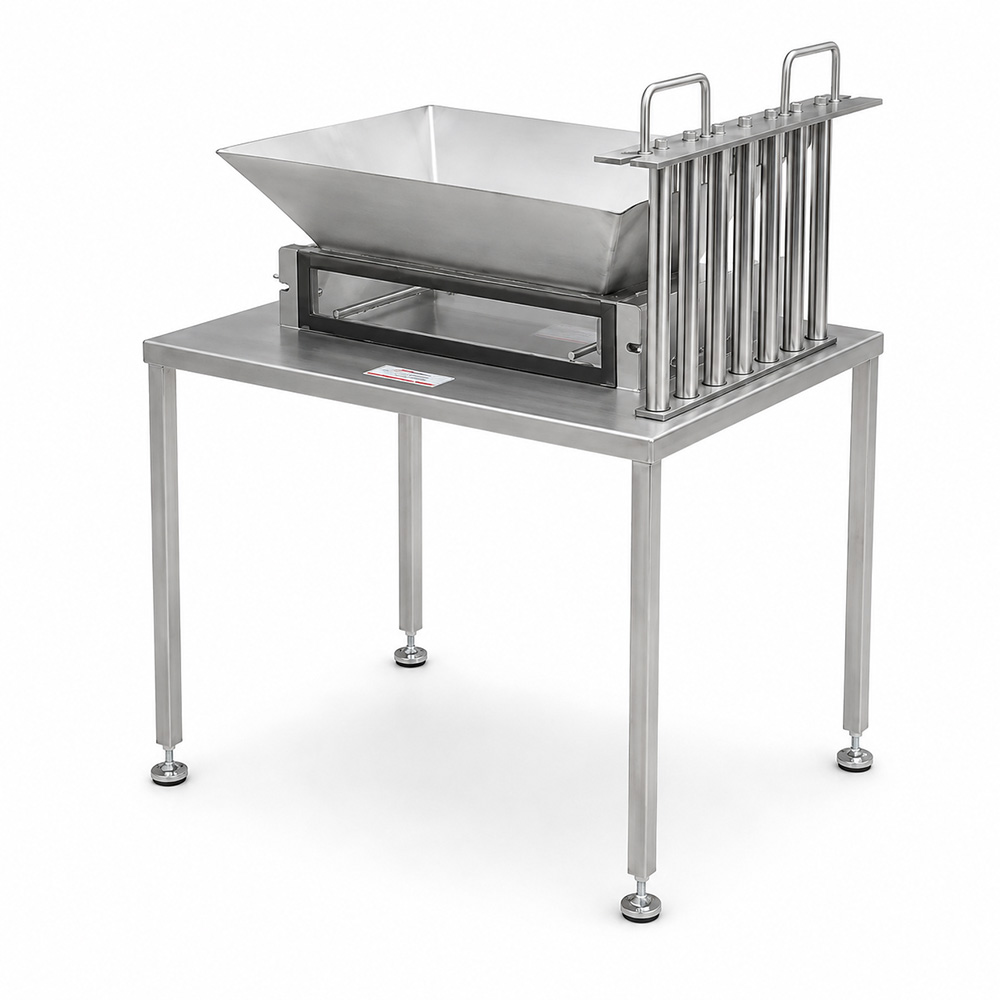

Het magneetrooster van 350×200 mm is voorzien voor handmatige reiniging. Ferromagnetische deeltjes die zich op de staven verzamelen, moeten periodiek worden verwijderd.
Voordat onderhoud begint, moet de materiaaltoevoer worden gestopt. Vervolgens moet het rooster veilig toegankelijk worden gemaakt of volgens de installatievoorschriften worden gedemonteerd.
De verzamelde verontreinigingen moeten gecontroleerd worden afgevoerd, zodat zij niet terugkeren in het product. De reinigingsmethode moet ook beschadiging van de staafoppervlakken voorkomen.
De reinigingsfrequentie hangt af van de mate van verontreiniging en het bedrijfsproces. Eerste inspecties kunnen helpen om een passend onderhoudsschema vast te stellen.
14. Onderhoudsplanning voor een magneetrooster met zeven staven
Tijdens gebruik kunnen ferromagnetische deeltjes zich geleidelijk ophopen op de magneetstaven. De hoeveelheid hangt af van de grondstofkwaliteit en de toestand van de apparatuur vóór het rooster.
Een onderhoudsprogramma moet visuele inspecties, handmatige reiniging en controle op beschadigingen omvatten. Ook materiaalophopingen die de doorstroming beperken moeten worden opgespoord.
Er bestaat geen universeel reinigingsinterval voor alle zakvullijnen. Bij sterk verontreinigde grondstoffen kunnen frequentere controles nodig zijn.
Het registreren van de hoeveelheid en het type opgevangen metaal kan nuttige procesinformatie opleveren. Een plotselinge toename kan wijzen op slijtage of beschadiging van apparatuur stroomopwaarts.
15. Beheersing van metaalverontreiniging vóór de eindverpakking
De eindverpakking is een belangrijk onderdeel van de kwaliteitsbeheersing. Een magneetrooster kan bijdragen aan het verminderen van ferromagnetische verontreinigingen vlak voordat een zak wordt gevuld.
De scheider wordt zo gemonteerd dat het materiaal tussen de magneetstaven doorstroomt. Geschikte magnetische deeltjes kunnen achterblijven terwijl het product de verpakking bereikt.
Bij het ontwerp van de installatie moeten onnodige materiaalbewegingen en risico’s op secundaire verontreiniging worden beperkt. Toegang voor inspectie en reiniging moet vooraf worden voorzien.
Magnetische scheiding garandeert niet dat het verpakte materiaal volledig vrij is van vreemde delen. Aanvullende controles kunnen noodzakelijk zijn.
16. Magnetische scheiding door zwaartekracht zonder elektriciteit
Het rooster gebruikt permanente neodymiummagneten. Deze hebben geen externe elektriciteit nodig om het magnetische veld voor de scheiding te produceren.
De beschreven toepassing maakt gebruik van materiaalstroming door zwaartekracht. De grondstoffen verlaten de uitloop, passeren het rooster en komen vervolgens in de zak terecht.
Tijdens het passeren kunnen geschikte ferromagnetische deeltjes door de staven worden aangetrokken en vastgehouden. De hoofdstroom beweegt verder naar het weegstation.
Hoewel het magneetsysteem geen elektrische voeding nodig heeft, kunnen omliggende vulmachines wel elektrisch worden aangedreven. De veiligheidsvoorschriften van de volledige installatie blijven gelden.
17. Ferromagnetische verontreinigingen uit productiemachines
Grondstoffen kunnen in aanraking komen met transporteurs, mengers, schroeftransporteurs en trechters. Slijtage of beschadiging van onderdelen kan metaaldeeltjes veroorzaken.
Een magneetrooster dicht bij het laatste vulpunt kan een deel van deze ferromagnetische verontreinigingen opvangen. De positie moet worden gekozen op basis van de procesopstelling.
Mogelijke verontreinigingen zijn ijzervijlsel en bepaalde fragmenten van magnetisch staal. De opvang hangt af van de magnetische eigenschappen en de baan van de deeltjes door het rooster.
Magnetische scheiding vervangt geen preventief machineonderhoud. De bronnen van metaalverontreiniging moeten worden vastgesteld en aangepakt.
18. Verschillen tussen magneetroosters en metaaldetectoren
Een magneetrooster trekt geschikte ferromagnetische deeltjes aan en houdt deze fysiek vast op de staven. De verontreinigingen blijven op het oppervlak totdat zij tijdens het reinigen worden verwijderd.
Een metaaldetector werkt volgens een ander principe. Afhankelijk van de techniek en omstandigheden kan deze metalen detecteren die door een magneetrooster niet betrouwbaar worden vastgehouden.
Niet-magnetische metalen zoals aluminium en koper worden niet betrouwbaar door een neodymium magneetrooster verwijderd. Het apparaat mag daarom niet worden beschouwd als een universele oplossing voor alle metalen.
Magnetische scheiding en metaaldetectie kunnen elkaar aanvullen. De juiste combinatie hangt af van de relevante verontreinigingen en de kwaliteitseisen.
19. Aantal magneetstaven en scheidingsprestaties
De configuratie met zeven staven is een kenmerkende eigenschap van dit product. De staven verdelen verschillende magnetische oppervlakken over het traject van de grondstoffen.
De prestaties hangen af van de manier waarop het materiaal zich tussen de staven verdeelt. Een goed geleide stroom kan de kans vergroten dat metaaldeeltjes dicht langs de magnetische oppervlakken passeren.
Het aantal staven bepaalt geen gegarandeerd opvangpercentage. Ook de eigenschappen van de verontreinigingen, de veldverdeling en de doorstroomsnelheid zijn van belang.
Voor toepassingen met strenge eisen zijn tests onder representatieve bedrijfsomstandigheden aan te bevelen. Dit is vooral belangrijk wanneer specifieke grenswaarden voor verontreiniging gelden.
20. De juiste afmetingen van een magneetrooster kiezen
De keuze van een magneetrooster begint met het opmeten van de materiaaluitloop en de beschikbare ruimte. Dit model heeft buitenafmetingen van 350×200 mm.
Het rooster moet zo worden gericht dat de materiaalstroom de zone met de magneetstaven passeert. Bij een verkeerde montage kan een deel van de stroom de scheider omzeilen.
Grotere uitlopen kunnen andere afmetingen of een andere staafindeling vereisen. Kleinere installaties kunnen juist een compactere uitvoering nodig hebben.
Alleen de buitenafmetingen zijn onvoldoende om de montage definitief goed te keuren. Ook de bevestiging, materiaaleigenschappen en gewenste vulcapaciteit moeten worden gecontroleerd.
21. Vergelijking van magneetroosters met vier en zeven staven
Een rooster met vier staven bevat vier magnetische elementen, terwijl het model van 350×200 mm zeven staven heeft. Beide configuraties verschillen in de verdeling van hun opvangoppervlakken.
Extra staven kunnen meer mogelijkheden bieden om metaaldeeltjes dicht bij de magnetische oppervlakken te brengen. Tegelijkertijd kunnen zij de vrije doorstroomopening verkleinen.
Een rooster met zeven staven is niet automatisch beter voor ieder materiaal. De afstand tussen de staven, de stroombaarheid en de uitloopgeometrie moeten worden beoordeeld.
De meest geschikte configuratie hangt af van het specifieke vulproces. Het aantal staven is slechts één onderdeel van de technische afweging.
22. Magnetische scheiding bij trechteruitlopen
Trechters en uitloopopeningen kunnen geschikte plaatsen zijn voor magneetroosters. Het materiaal moet de staven passeren voordat het in de zak terechtkomt.
Het model van 350×200 mm kan worden beoordeeld voor uitlopen met passende afmetingen. De ondersteunende constructie moet geschikt zijn voor de werkelijke montageomstandigheden.
Tijdens de neerwaartse stroming kunnen bepaalde ferromagnetische deeltjes aan de magnetische oppervlakken blijven hangen. Het overige materiaal beweegt door de beschikbare openingen.
De trechtergeometrie en het stromingsgedrag moeten worden onderzocht om brugvorming en verstoppingen te voorkomen. Een rooster dat de materiaalstroom te sterk beperkt, kan ongeschikt zijn.
23. Magneetroosters bij het vullen van zakken met voedingsgrondstoffen
Meel, granen en andere droge voedingsgrondstoffen kunnen in zakvulstations worden verwerkt. Een magneetrooster kan worden overwogen wanneer de eigenschappen van het product daarvoor geschikt zijn.
Het materiaal moet voldoende vrij kunnen stromen om tussen de staven door te bewegen. Vocht, deeltjesgrootte en klontervorming kunnen de werking beïnvloeden.
De zeven neodymium magneetstaven bieden een scheidingsstap voor geschikte ferromagnetische verontreinigingen. De geschiktheid voor contact met levensmiddelen moet echter afzonderlijk worden vastgesteld.
Een roestvrijstalen frame vormt op zichzelf geen bewijs van voedselcontactcertificering of naleving van specifieke hygiënenormen. De vereiste documentatie moet vóór toepassing worden gecontroleerd.
24. Magnetische scheiding van kunststofgranulaten
Kunststofgranulaten kunnen tijdens transport, mengen en opslag verontreinigd raken met ferromagnetische deeltjes. Een magneetrooster kan helpen om deze vóór het verpakken vast te houden.
Het model van 350×200 mm kan worden overwogen voor compatibele granulaten die vrij tussen de zeven staven doorstromen. De korrelgrootte en -vorm beïnvloeden de geschiktheid.
De magnetische oppervlakken trekken ijzer en bepaalde magnetische staalsoorten aan. Niet-magnetische materialen en alle andere metaalsoorten worden niet betrouwbaar verwijderd.
Bij de installatie moeten de capaciteit, uitloopgeometrie en toegankelijkheid voor reiniging worden beoordeeld. Praktische tests kunnen nuttig zijn bij materialen met afwijkend stromingsgedrag.
25. Roestvrijstalen frame en industrieel gebruik
Het product heeft een roestvrijstalen frame waarin zeven magneetstaven zijn gemonteerd. De constructie is bedoeld voor de industriële verwerking van compatibele grondstoffen.
Het frame moet tijdens het vullen en onderhoud stevig bevestigd blijven. Mechanische schade of verkeerde uitlijning kan de veiligheid en de materiaaldoorstroming beïnvloeden.
De beschikbare informatie bevestigt geen specifieke IP-beschermingsgraad, AISI-staalkwaliteit of hygiënecertificering. Deze eigenschappen mogen niet zonder documentatie worden aangenomen.
Periodieke inspecties helpen om beschadigingen, vervormingen en ongewenste ophopingen vast te stellen. Het onderhoud moet passen bij de werkelijke bedrijfsomstandigheden.
26. Magneetroosters op maat voor zakvulinstallaties
Weeg- en zakvulstations kunnen sterk verschillen in uitloopafmetingen en werkwijze. Een standaard magneetrooster is daarom niet noodzakelijk geschikt voor iedere installatie.
Magneteksan kan ook magnetische roosteroplossingen voor specifieke toepassingen beoordelen. Afmetingen, aantal staven en andere constructieve kenmerken kunnen op basis van het proces worden uitgewerkt.
Het model van 350×200 mm met zeven staven vormt een bepaalde productconfiguratie. Afwijkende uitvoeringen moeten afzonderlijk worden gespecificeerd en behoren niet automatisch tot de standaardeigenschappen.
Voor een technische beoordeling zijn gegevens nodig over de grondstof, uitloopafmetingen, vulmethode en vereiste capaciteit. Deze informatie helpt bij het kiezen van een passende oplossing.
27. Technische specificaties en beperkingen van het rooster 350×200 mm
De vastgelegde kenmerken zijn buitenafmetingen van 350×200 mm, zeven neodymium magneetstaven en een diameter van Ø25 mm per staaf. Het frame is vervaardigd uit roestvrij staal.
De beoogde toepassing is magnetische scheiding van grondstoffen tijdens het wegen en vullen van zakken. Het rooster wordt handmatig gereinigd en is bedoeld voor montage boven het vulstation.
De beschikbare gegevens vermelden geen Gausswaarde, exacte AISI-kwaliteit, staaflengte, maximale bedrijfstemperatuur of doorvoercapaciteit. Deze waarden mogen niet zonder bevestiging worden toegevoegd.
De werkelijke scheidingsprestaties hangen af van het materiaal, de eigenschappen van de verontreinigingen en de bedrijfsomstandigheden. De technische geschiktheid moet per toepassing worden beoordeeld.
28. Technische selectie en langdurige werking
Een juiste selectie begint met een analyse van het zakvulproces. Daarbij moeten de grondstofeigenschappen, uitloopafmetingen, gewenste capaciteit en risico’s van metaalverontreiniging worden vastgesteld.

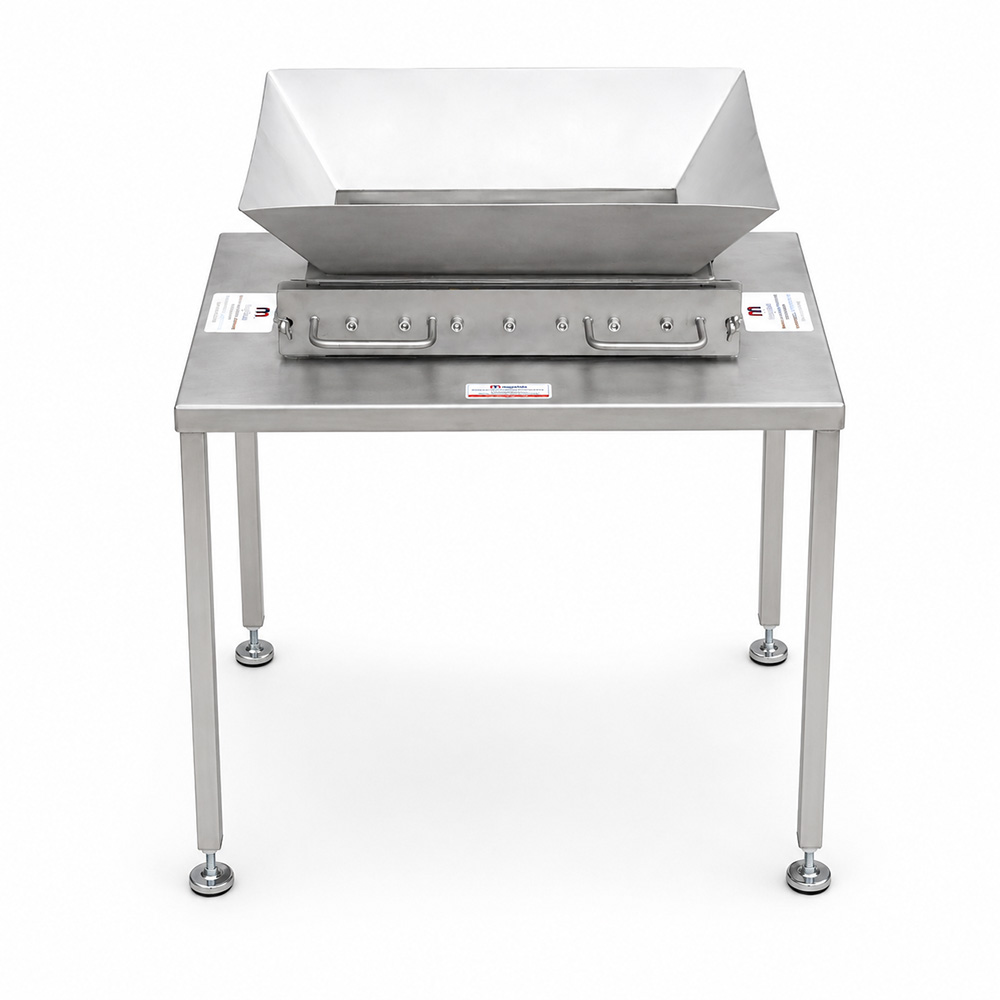

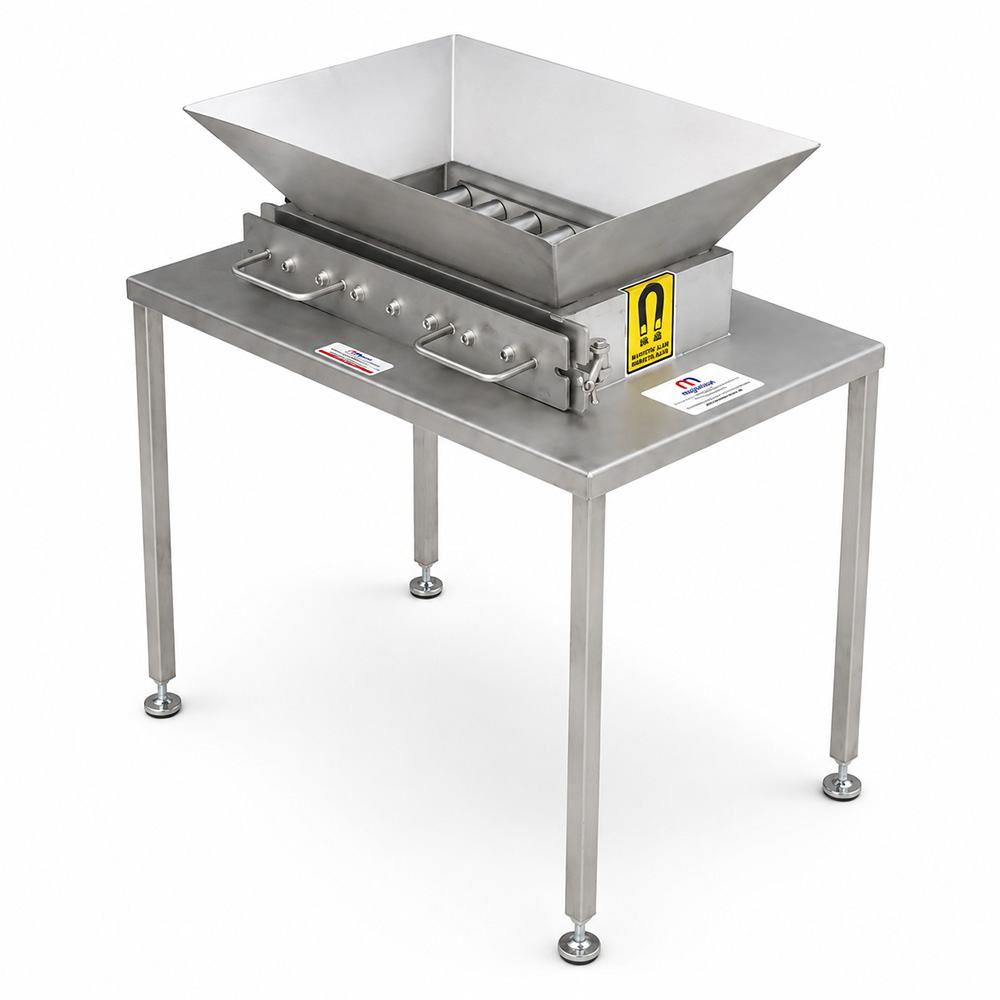

Het neodymium magneetrooster van 350×200 mm bevat zeven staven van Ø25 mm in een roestvrijstalen frame. Het is bedoeld als extra magnetische scheidingsstap voordat het product in de zak terechtkomt.
Voor langdurig gebruik zijn regelmatige inspecties, handmatige reiniging en controle van de constructie noodzakelijk. Belangrijke veranderingen in de materiaaleigenschappen kunnen een nieuwe beoordeling vereisen.
Magnetische scheiding hoort bij een bredere strategie voor het beheersen van vreemde delen. Een passende selectie, veilige montage, goed onderhoud en functionele controles dragen bij aan een betrouwbaar proces.
