230×250 mm Neodymium Roostermagneet – Wegen en Zakken Vullen
230×250 mm Neodymium Roostermagneet – Wegen en Zakken Vullen
Algemene kenmerken
- Compacte neodymium roostermagneet voor het opvangen van ferromagnetische metaaldeeltjes bij weeg- en zakvulstations.
- Ontworpen voor de magnetische scheiding van geschikte droge, vrij stromende grondstoffen.
- Vier neodymium magneetstaven bieden meerdere opvangoppervlakken voor ijzerdeeltjes en bepaalde magnetische staaldeeltjes.
- Bedoeld voor plaatsing tussen de materiaaluitloop en de zak die op de weegschaal staat.
- Het systeem met permanente magneten heeft geen externe stroomvoorziening nodig om een magnetisch veld op te wekken.
- De handmatig reinigbare constructie maakt het mogelijk opgehoopte metaaldeeltjes periodiek te verwijderen.
- Gesloten constructie volledig van roestvast staal, met materiaalopties AISI 304 en AISI 316L.
- Toepasbaarheid kan worden beoordeeld voor kleine trechteruitlopen, zakvulstations en controlepunten vóór het verpakken.
Technische kenmerken
- Model: MGK-EL-296
- Buitenafmetingen: 230×250 mm
- Aantal magneetstaven: 4
- Magneetmateriaal: neodymium (NdFeB)
- Opgegeven magnetische fluxdichtheid: 7.000 Gauss
- RVS-materiaalopties: AISI 304 / AISI 316L
- Opgegeven minimale afvangbare Fe-deeltjesgrootte: 0,03 mm
- Reinigingsmethode: handmatig
- Constructie: gesloten, volledig van roestvast staal
- Maattolerantie: ±3 mm
- Beoogde installatiepositie: boven de zak bij een weegstation
- Materiaalstroming: door zwaartekracht, voor droge en vrij stromende grondstoffen
De Neodymium Roostermagneet 230×250 mm is ontworpen om ferromagnetische metaaldeeltjes uit droge, vrij stromende grondstoffen te scheiden tijdens weeg- en zakvulprocessen. Het model MGK-EL-296 bevat vier neodymium magneetstaven met een opgegeven magnetische fluxdichtheid van 7.000 Gauss, gemonteerd in een compact roestvaststalen frame dat tussen de materiaaluitloop en de zak kan worden geplaatst. De constructie is handmatig reinigbaar en verkrijgbaar met RVS-opties AISI 304 of AISI 316L, terwijl het daadwerkelijke scheidingsrendement afhankelijk is van de deeltjeskenmerken, de materiaalstroming en de bedrijfsomstandigheden.
| Technische specificatie | Waarde |
|---|---|
| Model | MGK-EL-296 |
| Producttype | Neodymium roostermagneet |
| Hoofdtoepassing | Wegen en zakken vullen |
| Buitenafmetingen | 230×250 mm |
| Aantal magneetstaven | 4 |
| Magneetmateriaal | Neodymium (NdFeB) |
| Magnetische fluxdichtheid | 7.000 Gauss |
| Roestvaststalen materiaal | Opties AISI 304 / AISI 316L |
| Opgegeven minimale afvangbare Fe-deeltjesgrootte | 0,03 mm |
| Reinigingsmethode | Handmatig |
| Constructie | Gesloten, volledig van roestvast staal |
| Maattolerantie | ±3 mm |
| Installatiepositie | Tussen de materiaaluitloop en de zak |
| Materiaaltransport | Door zwaartekracht |
| Geschikte materialen | Compatibele droge, vrij stromende grondstoffen |
| Af te scheiden verontreinigingen | Ferromagnetische metaaldeeltjes |
1. Neodymium roostermagneet voor weeg- en zakvulstations
De Neodymium Roostermagneet 230×250 mm is ontwikkeld voor aanvullende controle op ferromagnetische verontreinigingen bij het wegen en afvullen van zakken. Het systeem kan een magnetische scheidingsstap vormen vlak voordat grondstoffen worden verpakt.
Het model MGK-EL-296 bevat vier neodymium magneetstaven in een compact frame van roestvast staal. Deze staven vormen de actieve oppervlakken waarop geschikte magnetische metaaldeeltjes kunnen worden verzameld.
Wanneer het product door zwaartekracht naar beneden stroomt, passeert het de openingen tussen de magneetstaven. IJzerdeeltjes en bepaalde magnetische staaldeeltjes kunnen worden aangetrokken, terwijl de overige grondstof in de zak terechtkomt.
Bij de selectie moeten de eigenschappen van de grondstof worden beoordeeld. Korrelgrootte, vochtgehalte, stroombaarheid en toevoersnelheid bepalen mede of het magneetrooster geschikt is.
2. Magnetische scheiding tijdens het vullen van zakken
Het vullen van zakken is vaak een van de laatste processtappen vóór opslag of verzending. Metaaldeeltjes die eerder tijdens transport of verwerking zijn ontstaan, kunnen tot dit punt in het materiaal aanwezig blijven.
Een roostermagneet tussen de materiaaluitloop en de zak voegt een extra controlepunt toe. Ferromagnetische deeltjes kunnen daar worden opgevangen voordat de grondstof wordt verpakt.
De MGK-EL-296 maakt gebruik van permanente neodymiummagneten. Voor het opwekken van het magnetische veld is daarom geen externe elektrische voeding nodig.
Magnetische scheiding is een aanvulling op andere kwaliteitsmaatregelen. Het systeem vervangt geen mechanische zeven, metaaldetectoren of voorgeschreven productcontroles.
3. Compact magneetrooster met afmetingen van 230×250 mm
De buitenafmetingen van het magneetrooster bedragen 230×250 mm. Dankzij dit compacte formaat kan het product worden overwogen voor weegstations met beperkte montageruimte.
Het rooster kan onder een geschikte materiaaluitloop worden geplaatst, boven de zak waarin het product wordt verzameld. Een correcte uitlijning bevordert de passage van de grondstof langs de magneetstaven.
Voor montage moeten de afmetingen van de uitloop en de ondersteunende constructie worden gecontroleerd. De buitenafmetingen van het frame zijn niet automatisch gelijk aan de vrije doorlaatopening.
Ook een compact rooster moet voldoende materiaal kunnen doorlaten. Mogelijke brugvorming, productophoping en verstopping moeten vooraf worden beoordeeld.
4. Vier neodymium magneetstaven voor metaalscheiding
De MGK-EL-296 is uitgerust met vier neodymium magneetstaven. Deze vormen de belangrijkste magnetische scheidingselementen binnen het roestvaststalen frame.
Wanneer grondstoffen tussen de staven doorstromen, kunnen geschikte ferromagnetische deeltjes aan de oppervlakken blijven hechten. Het overige materiaal passeert de openingen tussen de staven.
De opstelling met vier staven combineert magnetische opvangoppervlakken met doorgangen voor het product. De werkelijke prestaties hangen onder meer af van de onderlinge afstand en het stromingsgedrag.
Meer magneetstaven betekenen niet automatisch een beter resultaat. Bij de keuze moet een evenwicht worden gevonden tussen magnetische opvang en een onbelemmerde productstroom.
5. Neodymium magneetsysteem met 7.000 Gauss
Voor de MGK-EL-296 wordt een magnetische fluxdichtheid van 7.000 Gauss opgegeven. Gauss is een eenheid waarmee magnetische fluxdichtheid wordt uitgedrukt.
Het neodymium magneetsysteem produceert een veld dat geschikte ferromagnetische deeltjes kan aantrekken. Vooral de afstand tussen de deeltjes en de actieve staafoppervlakken is van belang.
Een opgegeven Gauss-waarde bepaalt niet zelfstandig het scheidingsrendement. Ook de grootte, vorm, magnetische eigenschappen en bewegingssnelheid van de deeltjes spelen een rol.
De waarde van 7.000 Gauss mag daarom niet worden beschouwd als een gegarandeerd opvangpercentage. Voor specifieke prestatie-eisen kunnen representatieve proeven nodig zijn.
6. Verwijdering van ijzerdeeltjes uit droge grondstoffen
Droge grondstoffen kunnen tijdens opslag, transport, mengen en verpakken worden verontreinigd met ijzerdeeltjes. Slijtage van metalen machineonderdelen is een mogelijke oorzaak.
Een neodymium roostermagneet maakt het mogelijk om op een gekozen overdrachtspunt geschikte ijzerdeeltjes op te vangen. Het materiaal moet daarvoor door de magnetische zone kunnen stromen.
IJzerdeeltjes die voldoende dicht bij de magneetstaven komen, kunnen aan de oppervlakken worden vastgehouden. De verzamelde verontreinigingen worden vervolgens handmatig verwijderd.
Het systeem is niet bedoeld om alle soorten vreemde voorwerpen te verwijderen. Voor niet-magnetische verontreinigingen kunnen andere scheidings- of inspectietechnieken nodig zijn.

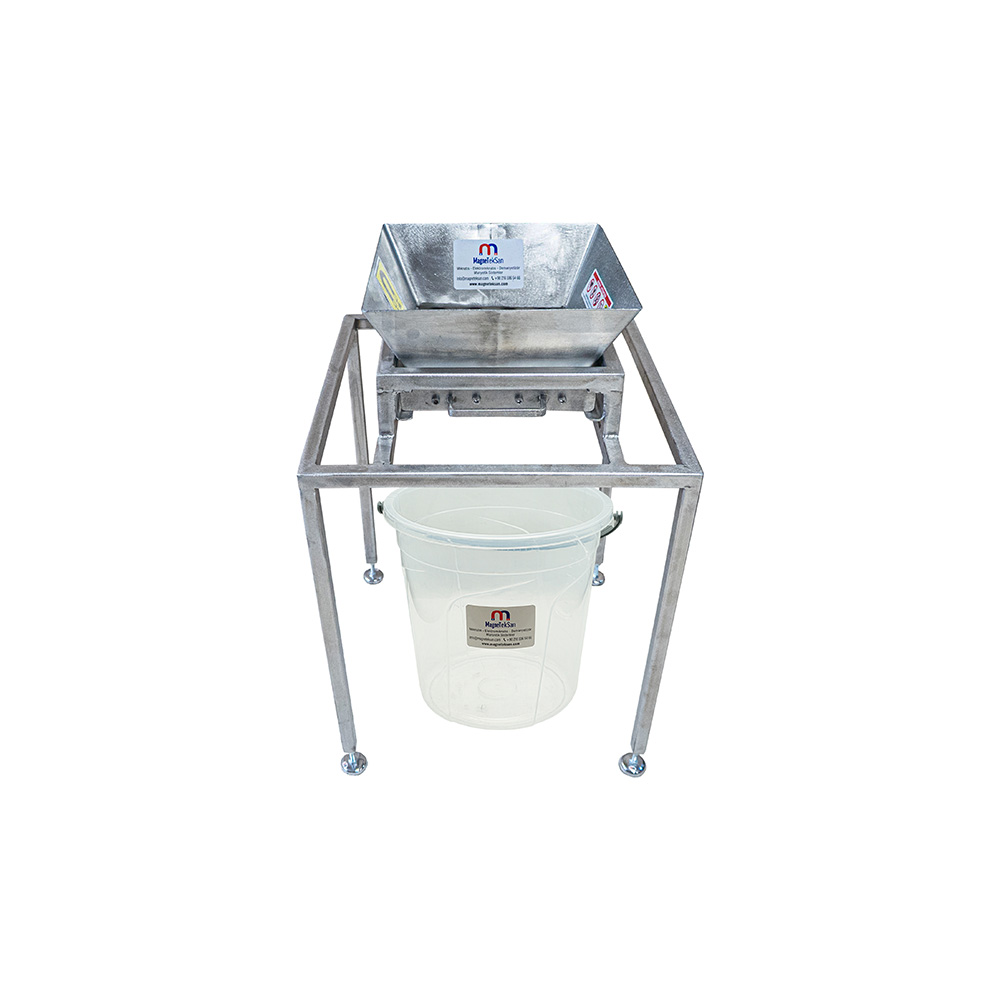

7. Installatie van een magneetrooster boven een weegschaal
Bij een weegstation wordt de hoeveelheid grondstof bepaald die in een zak of andere verpakking terechtkomt. Een magneetrooster kan boven deze opvangpositie in de materiaalroute worden geïntegreerd.
De beoogde installatiepositie ligt tussen de uitloop en de zak op de weegschaal. Hierdoor passeert het materiaal de magneetstaven voordat het in de verpakking komt.
Het rooster moet veilig worden bevestigd zonder de weegfunctie ontoelaatbaar te beïnvloeden. De mechanische ondersteuning moet worden afgestemd op de specifieke installatie.
Tijdens reiniging mag verzameld metaal niet terugvallen in de zak. Daarom zijn voldoende toegankelijkheid en een veilige onderhoudsprocedure belangrijk.
8. Magnetische controle vóór het afvullen van zakken
Zakvulprocessen kunnen handmatig of halfautomatisch worden uitgevoerd en betrekking hebben op poeders of granulaten. Een compact magneetrooster voegt een extra controlefase voor ferromagnetische deeltjes toe.
De MGK-EL-296 is bedoeld voor plaatsing voordat de grondstof de zak bereikt. De scheiding vindt plaats tijdens de normale neerwaartse materiaalbeweging door zwaartekracht.
De bevestiging moet ervoor zorgen dat het rooster in de juiste positie blijft. Tegelijkertijd moet inspectie en verwijdering voor reiniging mogelijk zijn wanneer de toevoer is gestopt.
De verdeling van de materiaalstroom bij de uitloop moet worden onderzocht. Product dat de actieve magnetische oppervlakken omzeilt, kan de effectiviteit van de controle verminderen.
9. Magnetische scheiding van poedervormige grondstoffen
Bepaalde poedervormige grondstoffen kunnen met een magneetrooster worden behandeld wanneer zij voldoende vrij stromen. Dit kan gelden voor geschikte voedingsmiddelenpoeders en industriële poeders.
Het stromingsgedrag wordt beïnvloed door de deeltjesgrootte, stortdichtheid, vochtigheid en cohesie. Deze factoren bepalen hoe gemakkelijk het poeder tussen de magneetstaven passeert.
De vier neodymium staven kunnen ferromagnetische deeltjes uit het passerende poeder opvangen. De daadwerkelijke opvang is afhankelijk van de interactie tussen de deeltjes en het magnetische veld.
Sterk samenhangende poeders kunnen zich rondom de staven ophopen en de doorstroming beperken. Daarom is een beoordeling met de werkelijke grondstof verstandig.
10. Magnetische scheiding bij het verpakken van granulaten
Granulaten kunnen tijdens transport, mengen of opslag in aanraking komen met metalen verontreinigingen. Een magneetrooster vóór het zakvullen biedt een aanvullend controlepunt.
De MGK-EL-296 kan worden beoordeeld voor geschikte granulaten die vrij tussen de magneetstaven kunnen passeren. De afmetingen van 230×250 mm maken het product relevant voor compacte uitlopen.
De grootte en vorm van de korrels beïnvloeden de materiaalpassage. Grote of onregelmatige korrels kunnen een andere staafafstand of constructie vereisen.
De selectie moet gebaseerd zijn op het werkelijke product en de gewenste vulcapaciteit. Onacceptabele verstoppingen of overstromingen moeten worden voorkomen.
11. Roestvaststalen constructie voor industriële zakvulinstallaties
Het magneetrooster heeft een constructie die volledig uit roestvast staal bestaat. Dit materiaal wordt veel gebruikt in industriële apparatuur voor grondstofverwerking en materiaaltransport.
De productspecificaties noemen AISI 304 en AISI 316L als materiaalopties. De geschikte uitvoering moet worden gekozen op basis van de werkomgeving en de materiaaleisen.
Vocht, chemicaliën en reinigingsmiddelen kunnen de corrosiebestendigheid beïnvloeden. Daarom moet de materiaalcompatibiliteit per toepassing worden beoordeeld.
Een roestvaststalen constructie vormt op zichzelf geen bewijs voor een hygiënecertificering of specifieke oppervlakteruwheid. Dergelijke eigenschappen moeten afzonderlijk worden bevestigd.
12. Materiaalopties AISI 304 en AISI 316L
AISI 304 is een veelgebruikte roestvaststaalsoort voor industriële frames en verwerkingsapparatuur. Deze kwaliteit kan geschikt zijn wanneer de corrosiebestendigheid voldoet aan de bedrijfsomstandigheden.
AISI 316L is een andere opgegeven materiaaloptie voor dit product. De keuze kan relevant zijn wanneer de toepassing bijzondere eisen stelt aan chemische bestendigheid.
Geen van beide staalsoorten is automatisch geschikt voor iedere chemische omgeving. De samenstelling van het product en de gebruikte reinigingsprocedures moeten worden meegenomen.
Bij de bestelling moet de gewenste RVS-kwaliteit duidelijk worden vermeld. Zo kan de uitvoering worden afgestemd op de beoogde bedrijfsomstandigheden.

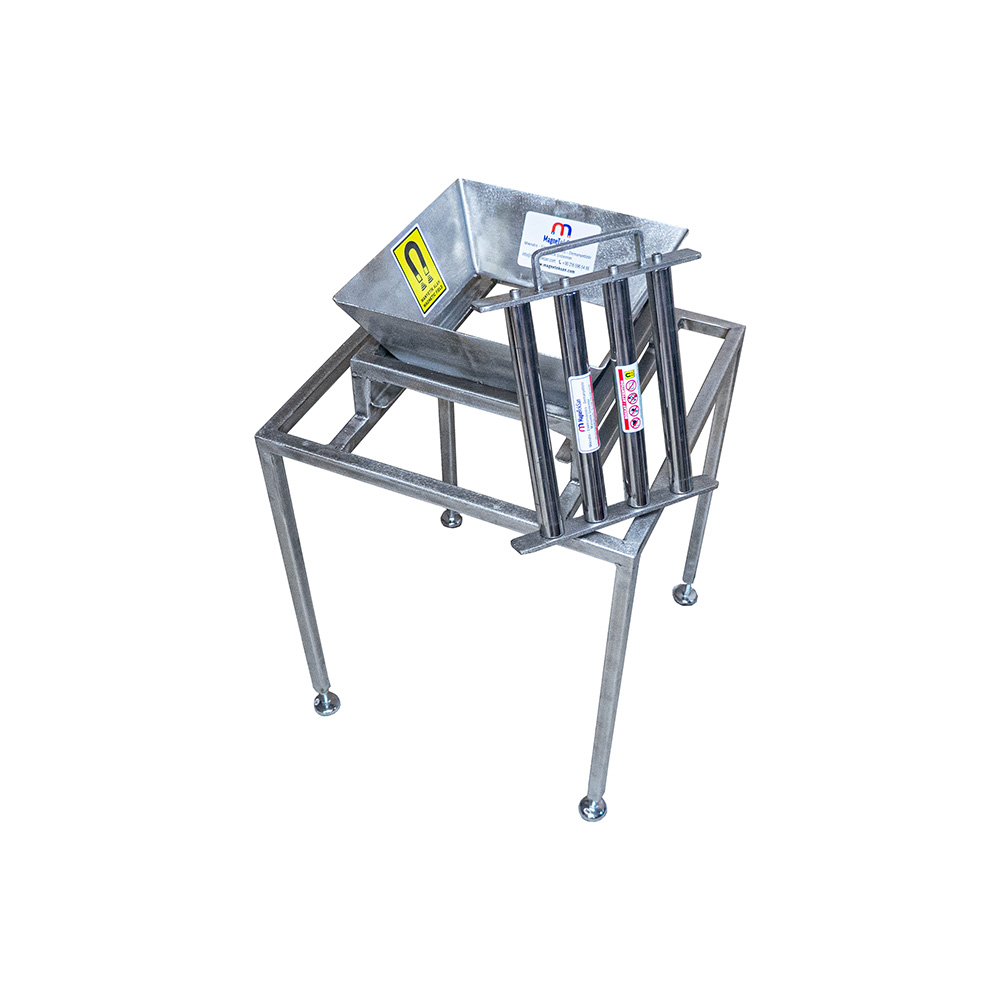

13. Handmatige reiniging van neodymium magneetstaven
De MGK-EL-296 is ontworpen voor handmatige reiniging. Ferromagnetische deeltjes die zich op de staven verzamelen, moeten regelmatig worden verwijderd.
Voordat de reiniging begint, moet de materiaaltoevoer worden gestopt. Het rooster moet volgens de installatieconstructie veilig toegankelijk worden gemaakt of worden verwijderd.
De verontreinigingen moeten met een geschikte methode worden verwijderd die verenigbaar is met de magnetische elementen en de verwerkte grondstof. Terugval van metaal in het product moet worden voorkomen.
De noodzakelijke reinigingsfrequentie hangt af van de werkelijke metaalbelasting. Eerste inspecties kunnen helpen om een passend onderhoudsinterval vast te stellen.
14. Onderhoudsplanning voor magnetische roosterscheiders
Tijdens bedrijf verzamelen zich geleidelijk ferromagnetische deeltjes op de magneetstaven. De hoeveelheid hangt af van de zuiverheid van de grondstof en de toestand van de voorafgaande apparatuur.
Een onderhoudsplan moet inspectie, handmatige reiniging en controle van de roosterconstructie omvatten. Ook veilige demontage en hermontage moeten worden beschreven.
Er bestaat geen universeel reinigingsinterval voor alle zakvulprocessen. Bij sterkere metaalverontreiniging kunnen kortere intervallen nodig zijn.
Het registreren van de hoeveelheid en het soort opgevangen metaal kan informatie over het productieproces opleveren. Een onverwachte toename kan wijzen op slijtage of een nieuwe verontreinigingsbron.
15. Magnetische scheiding vóór de eindverpakking
De eindverpakking is een belangrijk controlepunt voordat grondstoffen worden opgeslagen of verzonden. Een magneetrooster kan hier bijdragen aan het verminderen van ferromagnetische verontreinigingen.
Het systeem wordt in de materiaalroute geplaatst zodat geschikte deeltjes door de magneetstaven kunnen worden aangetrokken. De hoofdstroom gaat verder naar de verpakking.
De integratie moet onnodige handelingen en secundaire verontreinigingsrisico’s beperken. Daarom verdienen montage en reinigingsprocedures bijzondere aandacht.
Magnetische scheiding vervangt de controle van het verpakte product niet. Het is een onderdeel van een bredere aanpak voor het beheersen van vreemde bestanddelen.
16. Werking door zwaartekracht zonder elektrische voeding
De MGK-EL-296 gebruikt permanente neodymiummagneten in plaats van een elektrisch bekrachtigd magneetsysteem. Voor de magnetische aantrekking is geen externe stroomvoorziening nodig.
Het rooster is bedoeld voor geschikte grondstoffen die onder invloed van zwaartekracht tussen de staven door bewegen. In de beschreven toepassing stroomt het product van de uitloop naar de zak.
Tijdens de passage werkt het magnetische veld op geschikte ferromagnetische deeltjes. Deze kunnen op de staven achterblijven totdat het rooster wordt gereinigd.
Hoewel het magneetsysteem zelf geen elektriciteit nodig heeft, kunnen de omliggende vulmachines elektrisch worden aangedreven. De veiligheidsvoorschriften voor de volledige installatie blijven gelden.
17. Ferromagnetische verontreinigingen afkomstig van productiemachines
Grondstoffen kunnen vóór het verpakken in contact komen met transporteurs, trechters, mengers en andere metalen onderdelen. Slijtage of onbedoelde beschadiging kan ferromagnetische deeltjes veroorzaken.
Een magneetrooster nabij de laatste materiaaluitloop kan een deel van deze verontreinigingen opvangen. De locatie moet worden gekozen op basis van de vermoedelijke bronnen.
Geschikte verontreinigingen omvatten ijzerfragmenten, bepaalde magnetische staaldeeltjes en passende slijtagedeeltjes. Hun opvang hangt af van de magnetische eigenschappen en de afstand tot de staven.
Een magneetrooster maakt machineonderhoud niet overbodig. De oorzaken van metaalvorming moeten nog steeds worden onderzocht en verholpen.
18. Verschil tussen magneetroosters en metaaldetectoren
Een magneetrooster trekt geschikte ferromagnetische deeltjes aan en houdt deze vast. Het voert daarmee een fysieke scheiding uit met behulp van een magnetisch veld.
Een metaaldetector gebruikt een ander werkingsprincipe om bepaalde metalen verontreinigingen te signaleren. De detectiemogelijkheden hangen af van het apparaat en de bedrijfsomstandigheden.
Niet-magnetische metalen zoals koper en aluminium worden niet betrouwbaar door een neodymium roostermagneet verwijderd. Het systeem is daarom geen universele scheider voor alle metalen.
Afhankelijk van het proces kunnen magnetische scheiding en metaaldetectie elkaar aanvullen. De keuze wordt bepaald door de verontreinigingsrisico’s en kwaliteitseisen.
19. Opgegeven minimale afvangbare ijzerdeeltjesgrootte van 0,03 mm
De technische productgegevens vermelden een opgegeven minimale afvangbare Fe-deeltjesgrootte van 0,03 mm. Deze waarde heeft betrekking op de opgegeven mogelijkheid om ijzerdeeltjes op te vangen.
De daadwerkelijke opvang van zeer kleine deeltjes hangt af van hun magnetische eigenschappen en de omstandigheden bij de magneetstaven. Ook de snelheid en verdeling van de materiaalstroom zijn belangrijk.
De waarde mag niet worden beschouwd als een absolute filtratiefijnheid voor alle grondstoffen. Evenmin geeft zij een gegarandeerd scheidingsrendement aan.
Wanneer een proces aantoonbare verwijdering van deeltjes met een bepaalde grootte vereist, zijn representatieve tests noodzakelijk. De testomstandigheden moeten overeenkomen met het werkelijke vulproces.
20. De juiste afmetingen van een magneetrooster kiezen
De geschikte roosterafmetingen hangen af van de uitloopopening, de materiaalstroom en de beschikbare ruimte. De MGK-EL-296 heeft buitenafmetingen van 230×250 mm.
Het rooster moet zodanig worden geplaatst dat de grondstof door de bedoelde magnetische opvangzone gaat. Bij een onjuiste uitlijning kan materiaal de actieve oppervlakken omzeilen.
Grotere uitloopopeningen kunnen een groter rooster of een andere staafopstelling vereisen. Voor een klein zakvulstation kan juist een compacte uitvoering geschikt zijn.
Alleen de buitenafmetingen zijn onvoldoende voor een definitieve keuze. Ook de materiaaleigenschappen en de benodigde capaciteit moeten worden beoordeeld.
21. Vergelijking tussen magneetroosters met vier en zeven staven
Een rooster met vier staven bevat vier magnetische elementen binnen het frame. De MGK-EL-296 gebruikt deze configuratie voor compacte weeg- en zakvultoepassingen.
Een rooster met zeven staven bevat meer magnetische elementen en kan extra opvangoppervlak bieden. Tegelijkertijd kunnen de aanvullende staven de vrije doorlaat verkleinen.
Een groter aantal staven garandeert niet bij ieder product een betere totale scheidingsprestatie. Stroombaarheid, staafafstand en eigenschappen van de verontreinigingen blijven bepalend.
De juiste configuratie moet worden gekozen op basis van de toepassing en niet alleen op basis van het aantal staven. De uitloopafmetingen en de vereiste capaciteit moeten worden gecontroleerd.
22. Magnetische scheiding bij kleine trechteruitlopen
Kleine trechters en uitloopkanalen kunnen geschikte montageplaatsen zijn voor compacte magneetroosters. Het product moet zonder overmatige ophoping tussen de staven kunnen stromen.
Het rooster van 230×250 mm kan worden beoordeeld voor passende trechteruitlopen met voldoende montageruimte. De ondersteunende constructie moet voor de specifieke installatie worden ontworpen.
Het materiaal uit de trechter passeert de magneetstaven voordat het de opvangverpakking bereikt. Ferromagnetische deeltjes kunnen daarbij aan de magnetische oppervlakken blijven hechten.
De trechtergeometrie en het stromingsgedrag moeten worden onderzocht op brugvorming en verstopping. Een rooster dat de materiaalstroom te sterk beperkt, kan ongeschikt zijn.
23. Magneetroosters voor het verpakken van voedingsgrondstoffen
Meel, granen, peulvruchten en suiker kunnen op zakvulstations worden verwerkt. Onder geschikte omstandigheden kan een magneetrooster bijdragen aan de controle van ferromagnetische verontreinigingen.
De grondstof moet voldoende vrij stromen om tussen de magneetstaven door te gaan. Vochtigheid, deeltjesgrootte en neiging tot klonteren moeten worden beoordeeld.
De MGK-EL-296 biedt een magnetische scheidingsstap met vier neodymium staven. De geschiktheid voor een specifieke voedseltoepassing vereist controle van de constructie en de hygiëne-eisen.
Het gebruik van roestvast staal bevestigt op zichzelf geen certificering voor voedselcontact. Toepasselijke wettelijke en hygiënische vereisten moeten afzonderlijk worden geverifieerd.
24. Magnetische scheiding van kunststofgranulaten
Kunststofgranulaten kunnen tijdens transport, mengen en opslag met metaaldeeltjes worden verontreinigd. Een magneetrooster kan geschikte ferromagnetische fragmenten vóór het verpakken verzamelen.
De MGK-EL-296 kan worden overwogen voor granulaten die vrij tussen de magneetstaven kunnen bewegen. De grootte en vorm van de korrels beïnvloeden de keuze.
De staven trekken ijzer en bepaalde magnetische staaldeeltjes aan. Niet-magnetische verontreinigingen en alle andere metaalsoorten worden hierdoor niet betrouwbaar verwijderd.
De installatie moet worden beoordeeld op capaciteit, uitloopgeometrie en toegankelijkheid voor reiniging. Bij ongebruikelijke korrelvormen kunnen praktijkproeven nuttig zijn.
25. Gesloten roestvaststalen roosterconstructie
De productspecificaties beschrijven een gesloten constructie die volledig van roestvast staal is gemaakt. Dit is een belangrijk constructief kenmerk van de magnetische eenheid.
De constructie is bedoeld voor industriële materiaalbehandeling, maar de geschiktheid hangt af van de omgeving. Vocht, chemicaliën en reinigingsmethoden moeten worden meegenomen.
De beschikbare gegevens bevestigen geen specifieke IP-beschermingsgraad of hygiënecertificering. Dergelijke eigenschappen mogen zonder documentatie niet worden aangenomen.
Regelmatige inspectie van het frame en de magneetstaven kan helpen om beschadigingen en slijtage op te merken. Het onderhoud moet worden afgestemd op de omstandigheden van de installatie.
26. Maattolerantie van ±3 mm
Voor de MGK-EL-296 wordt een maattolerantie van ±3 mm opgegeven. Met deze waarde moet rekening worden gehouden bij het ontwerpen van steunen en montageonderdelen.
De werkelijke afmetingen kunnen binnen de aangegeven tolerantie afwijken van de nominale maten. Daarom moeten passende montagespelingen worden voorzien.
De buitenafmetingen van 230×250 mm zijn geschikt voor een eerste inbouwbeoordeling. Voor nauwkeurige mechanische integratie kunnen aanvullende bevestigingsmaten nodig zijn.
Wanneer een zeer nauwkeurige passing vereist is, moet een bevestigde technische tekening worden gebruikt. Een algemene tolerantie vervangt de controle van de montagevlakken niet.
27. Technische specificaties en beperkingen van de MGK-EL-296
De MGK-EL-296 is een neodymium roostermagneet met buitenafmetingen van 230×250 mm en vier magneetstaven. De opgegeven magnetische fluxdichtheid bedraagt 7.000 Gauss.
Verder worden AISI 304 en AISI 316L als RVS-opties, handmatige reiniging, een gesloten roestvaststalen constructie en een maattolerantie van ±3 mm genoemd. De opgegeven minimale afvangbare Fe-deeltjesgrootte is 0,03 mm.
De beschikbare gegevens bevestigen geen maximale capaciteit, staafdiameter, staaflengte, maximale bedrijfstemperatuur of exacte afstand tussen de staven. Deze waarden mogen niet zonder technische onderbouwing worden opgegeven.
Het daadwerkelijke scheidingsrendement hangt af van de grondstof, de verontreinigingen en de installatieomstandigheden. De technische geschiktheid moet voor de specifieke toepassing worden vastgesteld.
28. Technische selectie en langdurig gebruik
Een juiste keuze van een magneetrooster voor een weegstation begint met een analyse van het zakvulproces. De materiaaleigenschappen, uitloopopening, vereiste capaciteit en risico’s op metaalverontreiniging moeten bekend zijn.

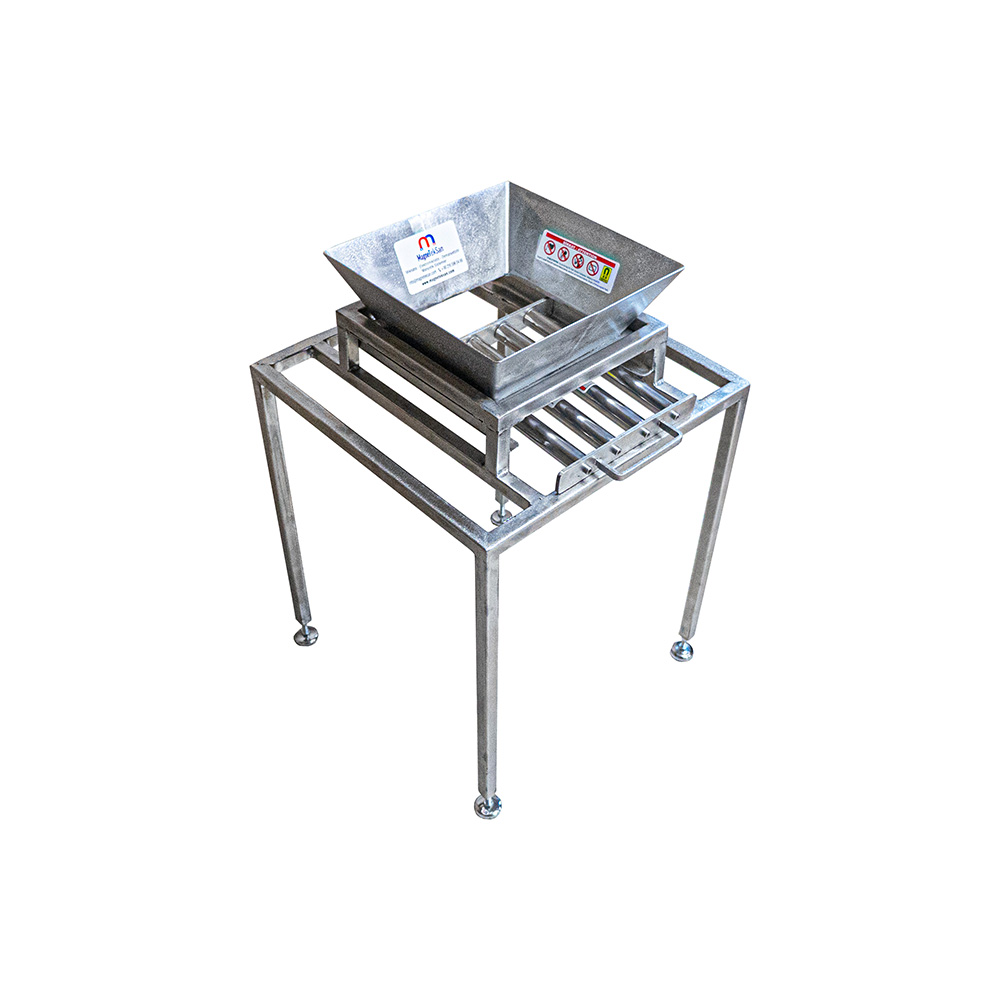

De MGK-EL-296 biedt een compacte roestvaststalen constructie van 230×250 mm met vier neodymium magneetstaven. De opgegeven magnetische fluxdichtheid bedraagt 7.000 Gauss.
Voor langdurig gebruik zijn regelmatige inspecties, verwijdering van verzamelde metaaldeeltjes en controle van de roosterconditie noodzakelijk. Veranderingen in de grondstof kunnen aanleiding geven tot een nieuwe beoordeling.
Magnetische scheiding moet onderdeel zijn van een bredere strategie voor het beheersen van vreemde bestanddelen. Een passende selectie, correcte montage, veilige reiniging en controle van de prestaties ondersteunen een betrouwbaar productieproces.
