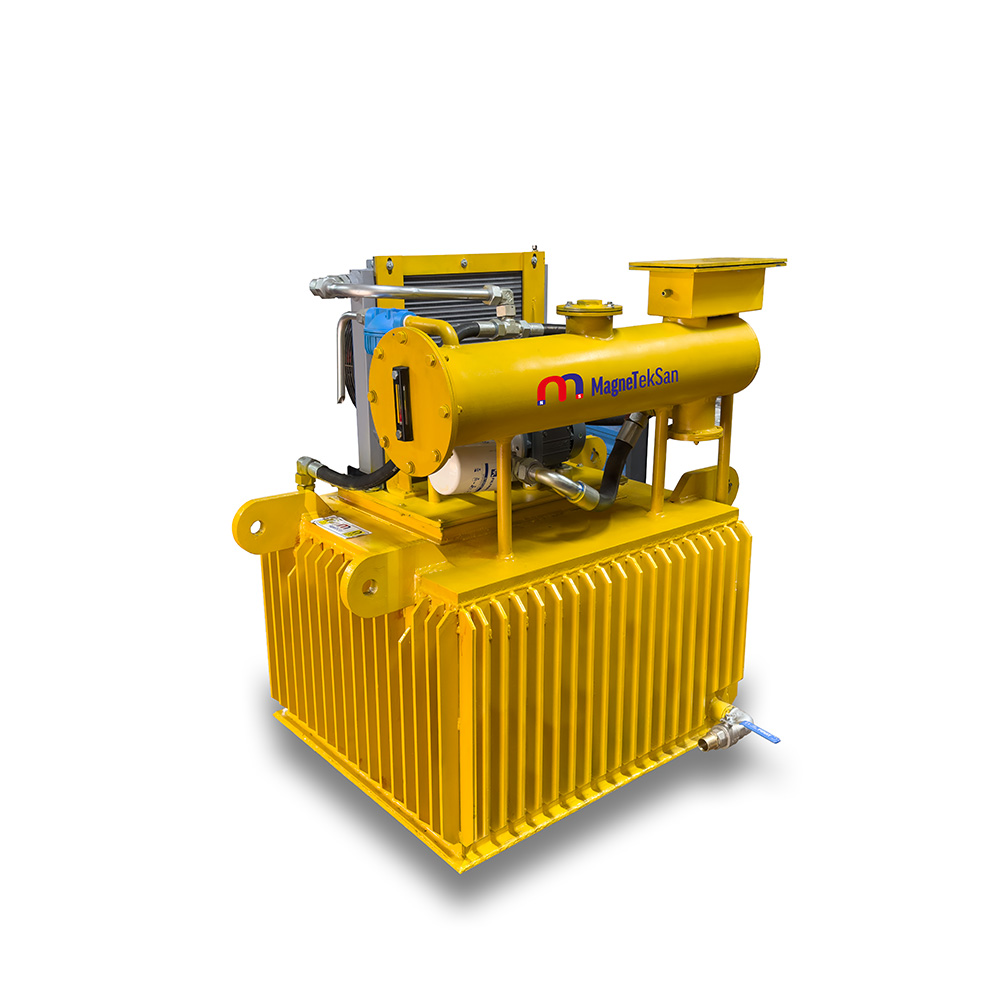

1100x1100x500 mm Oliegekoelde Elektromagnetische Plaat – 17 kW voor Industriële Metaalverwerking
1100x1100x500 mm Oliegekoelde Elektromagnetische Plaat – 17 kW voor Industriële Metaalverwerking
Algemene kenmerken
- Oliegekoelde elektromagnetische plaat voor het heffen en verplaatsen van ferromagnetische ijzeren en stalen onderdelen in veeleisende industriële omgevingen.
- Grote rechthoekige elektromagnetische constructie met buitenafmetingen van 1100x1100x500 mm, bedoeld voor integratie in correct gedimensioneerde hijs- en materiaalbehandelingssystemen.
- Oliekoeling ondersteunt de warmteoverdracht vanuit de elektrisch bekrachtigde spoel en helpt de bedrijfstemperatuur binnen de vastgestelde ontwerpgrenzen te houden.
- Elektrisch regelbare magnetische aantrekking maakt het mogelijk geschikte ferromagnetische materialen op te nemen, te verplaatsen en gecontroleerd los te laten.
- De beschreven vierkettingophanging maakt aansluiting op een geschikte kraan of draagconstructie mogelijk, mits de volledige hijsinstallatie correct wordt berekend.
- Mogelijke toepassingen zijn schrootterreinen, staalverwerkingsbedrijven, gieterijen, metaalrecyclinginstallaties en industriële laad- en overslagprocessen.

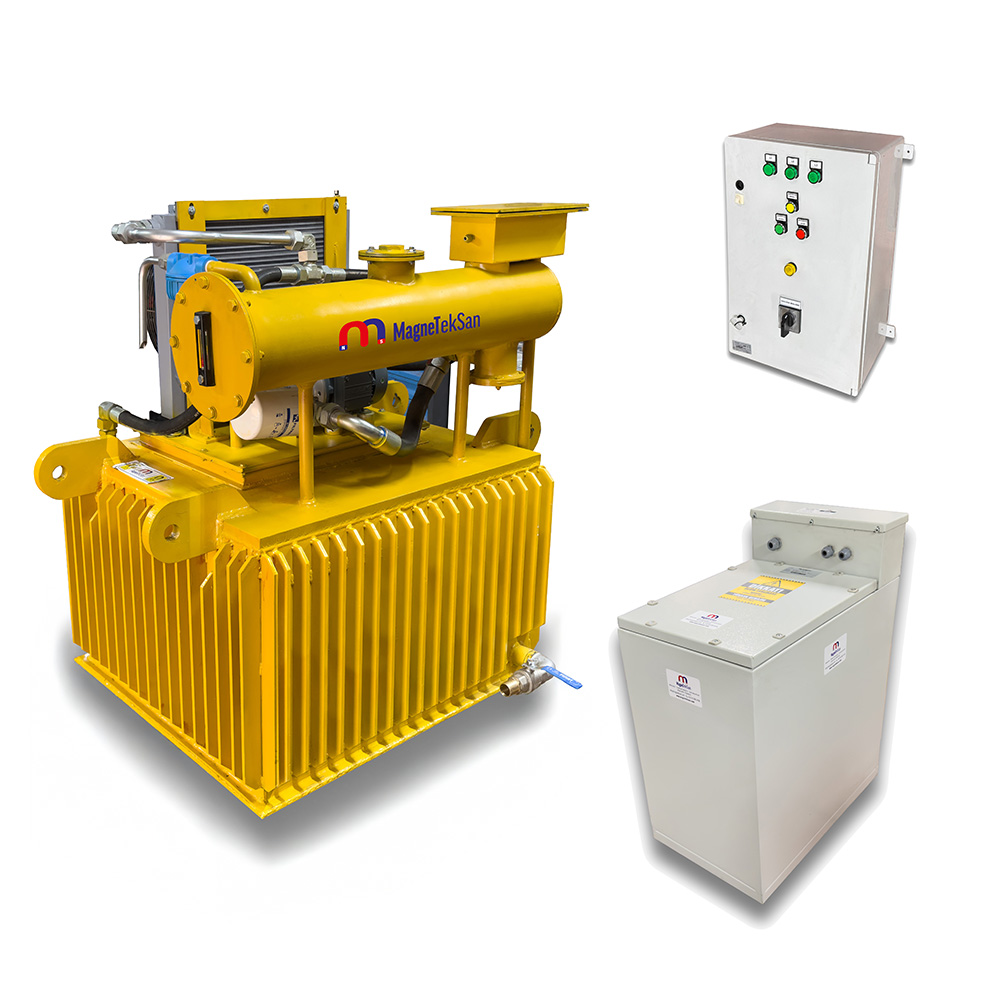

- Bij het bijbehorende systeem worden een transformator met gelijkrichter en een bedieningspaneel beschreven; de exacte leveringsomvang moet per project worden bevestigd.
- Magneteksan kan projectspecifieke uitvoeringen met andere afmetingen, elektrische eigenschappen en montageconfiguraties beoordelen.
Technische kenmerken
- Producttype: Industriële oliegekoelde elektromagnetische plaat
- Buitenafmetingen: 1100x1100x500 mm
- Opgegeven elektrisch vermogen: 17 kW
- Koelmethode: Oliekoeling
- Opgegeven spoelaanduiding: Ø30×4 – SL-P-A
- Maximaal opgegeven magnetische invloedsafstand: Tot 60 cm; meetomstandigheden niet gespecificeerd en geen gegarandeerde veilige hijsafstand
- Ophangconfiguratie: Vierkettingophanging
- Elektrische voeding: Transformator met gelijkrichter zoals beschreven voor het bijbehorende systeem
- Bediening: Elektrisch bedieningspaneel zoals beschreven voor het bijbehorende systeem
- Behuizingsmateriaal: Staal; een uitvoering in roestvast staal kan projectspecifiek worden onderzocht
- Geschikte materialen: Ferromagnetisch ijzer en staal
- Nominaal hijsvermogen: Niet vermeld in de beschikbare technische gegevens; bevestiging vereist vóór gebruik
De Oliegekoelde Elektromagnetische Plaat van 1100x1100x500 mm is ontworpen voor het industrieel heffen en verplaatsen van ferromagnetische ijzeren en stalen onderdelen op schrootterreinen, in staalverwerkingsbedrijven en in andere veeleisende productieomgevingen. Met een opgegeven elektrisch vermogen van 17 kW, oliekoeling, spoelaanduiding Ø30×4 – SL-P-A en een vierkettingophanging kan het systeem worden geïntegreerd in een correct berekende hijsinstallatie met een geschikte voeding via een gelijkrichter en een bedieningsvoorziening. De opgegeven magnetische invloedsafstand tot 60 cm beschrijft het bereik van de magnetische werking onder niet nader gespecificeerde testomstandigheden en vormt geen gegarandeerde hijsafstand of bevestigd nominaal hijsvermogen.
| Technische specificatie | Waarde |
|---|---|
| Producttype | Oliegekoelde elektromagnetische plaat |
| Buitenafmetingen | 1100x1100x500 mm |
| Opgegeven elektrisch vermogen | 17 kW |
| Koelmethode | Oliekoeling |
| Spoelaanduiding | Ø30×4 – SL-P-A |
| Maximaal opgegeven magnetische invloedsafstand | Tot 60 cm; testomstandigheden niet gespecificeerd |
| Werkingsprincipe | Magnetische aantrekking door elektrische bekrachtiging |
| Ophangconfiguratie | Vierkettingophanging |
| Omzetting van de voeding | Transformator met gelijkrichter |
| Bedieningssysteem | Elektrisch bedieningspaneel |
| Behuizingsmateriaal | Staal; projectspecifieke RVS-uitvoering mogelijk na beoordeling |
| Geschikte materialen | Ferromagnetisch ijzer en staal |
| Industriële toepassingen | Schrootverwerking, staalbewerking en metaalrecycling |
| Materiaalbehandeling | Magnetisch opnemen, verplaatsen en gecontroleerd loslaten |
| Gebruiksomgeving | Veeleisende industriële toepassingen |
| Productcategorie | Oliegekoelde Elektromagnetische Platen |
1. Oliegekoelde Elektromagnetische Plaat 1100x1100x500 mm
De Oliegekoelde Elektromagnetische Plaat 1100x1100x500 mm is ontwikkeld voor industriële toepassingen waarbij ferromagnetische materialen worden opgenomen en verplaatst. De grote rechthoekige constructie biedt een werkoppervlak voor magnetisch contact met geschikte ijzeren en stalen onderdelen.
Het opgegeven elektrische vermogen van deze elektromagnetische installatie bedraagt 17 kW. Deze waarde is van belang bij het ontwerpen van de elektrische voeding, de vermogensomzetting en de bijbehorende besturing.
De oliekoeling ondersteunt de afvoer van warmte die tijdens de elektrische bekrachtiging van de spoel ontstaat. Een zorgvuldig ontworpen thermisch systeem is vooral belangrijk wanneer het werkproces herhaalde of langdurige bekrachtiging vereist.
De elektromagnetische plaat moet onderdeel zijn van een technisch beoordeelde hijsinstallatie. Het toegestane hijsvermogen, de bedrijfsgrenzen en de geschiktheid voor specifieke lasten moeten vóór ingebruikname worden vastgesteld.
2. Industriële toepassingen van oliegekoelde elektromagnetische platen
Oliegekoelde elektromagnetische platen kunnen worden toegepast bij industriële processen waarin ferromagnetische materialen worden verplaatst. Voorbeelden zijn schrootoverslag, staalverwerking en intern transport van metalen onderdelen.
Bij bepaalde lasten kan magnetisch opnemen de noodzaak verminderen om elk onderdeel afzonderlijk met mechanische hijsmiddelen te bevestigen. De toepasbaarheid hangt echter af van de vorm van het materiaal en de goedgekeurde hijsmethode.
Door elektrische bekrachtiging ontstaat een magnetisch veld dat geschikte materialen aantrekt. Na het verplaatsen naar de beoogde losplaats kan de magnetische werking via de besturing worden verminderd.
Voldoende magnetische aantrekking betekent niet automatisch dat de volledige installatie veilig is. Ook de constructieve sterkte, elektrische beveiliging, laststabiliteit en gevolgen van stroomuitval moeten worden beoordeeld.
3. Rechthoekige constructie en afmetingen van de elektromagnetische plaat
De opgegeven buitenafmetingen van dit model bedragen 1100x1100x500 mm. Deze gegevens zijn nodig om de beschikbare montageruimte en de vereiste afstanden tot omliggende apparatuur te bepalen.
De rechthoekige vorm kan geschikt zijn voor het behandelen van ferromagnetische onderdelen binnen een bepaald werkgebied. Uit de buitenafmetingen alleen kan de werkelijke verdeling van de magnetische houdkracht niet worden afgeleid.
Het effectieve magnetische contactoppervlak wordt mede bepaald door het interne magnetische circuit. Ook de dikte, geometrie en oppervlaktegesteldheid van de last beïnvloeden de magnetische koppeling.
Bij het maken van installatietekeningen moeten de behuizing, ophangpunten en elektrische aansluitingen worden meegenomen. Tijdens opnemen, transporteren en lossen moeten voldoende vrije ruimtes beschikbaar blijven.
4. Totale behuizingshoogte van 500 mm
De opgegeven hoogte van de elektromagnetische behuizing bedraagt 500 mm. Deze maat speelt een rol bij het berekenen van de beschikbare verticale ruimte onder een kraan of draagconstructie.
De totale montagehoogte kan groter zijn door de kettingen en verbindingsstukken van de ophanging. De aanvullende afmetingen moeten worden vastgesteld aan de hand van het definitieve installatieontwerp.
Het hijssysteem moet voldoende bewegingsruimte hebben om materiaal op te nemen en neer te leggen. Onbedoeld contact met machines, vloeren en andere constructies moet daarbij worden voorkomen.
Nauwkeurige maattekeningen ondersteunen zowel de montage als het toekomstige onderhoud. De behuizingshoogte van 500 mm mag niet worden beschouwd als de totale hoogte van de opgehangen installatie.
5. Opgegeven elektrisch vermogen van 17 kW
Het opgegeven elektrische vermogen van de elektromagnetische plaat is 17 kW. Dit gegeven vormt een uitgangspunt voor de beoordeling van de stroomvoorziening en de benodigde elektrische apparatuur.
Voedingskabels, schakelapparatuur en beveiligingscomponenten moeten worden gekozen op basis van bevestigde elektrische specificaties. Voor een definitieve berekening zijn de werkelijke spanning en stroom noodzakelijk.
Het elektrische vermogen bepaalt op zichzelf niet hoeveel massa veilig kan worden gehesen. De magnetische prestaties hangen eveneens af van de constructie, het materiaal en de contactomstandigheden.
Het daadwerkelijke energieverbruik wordt beïnvloed door de duur van de bekrachtiging en de gebruiksfrequentie. Een betrouwbare bedrijfskostenberekening vereist daarom een vastgesteld elektrisch ontwerp en een representatief werkprogramma.
6. Oliekoelsysteem van de elektromagneet
Wanneer elektrische stroom door de elektromagnetische spoel loopt, wordt warmte geproduceerd. Het oliekoelsysteem is bedoeld om deze warmte vanuit de actieve onderdelen over te dragen.
Een geschikte koelvloeistof kan bijdragen aan een gelijkmatigere warmteverdeling binnen de daarvoor ontworpen constructie. Dit ondersteunt het beheersen van de temperatuur tijdens industriële werkzaamheden.
De effectiviteit van de koeling is afhankelijk van de eigenschappen van de olie, de behuizing en de omgevingstemperatuur. Daarnaast beïnvloeden de elektrische belasting en de bekrachtigingsduur de warmteontwikkeling.
Oliekoeling betekent niet dat onbeperkt continu bedrijf automatisch is toegestaan. De toegestane inschakelduur en maximale bedrijfstemperaturen moeten worden bevestigd met technische documentatie.
7. Elektromagnetisch werkingsprincipe
De elektromagnetische plaat genereert een magnetisch veld wanneer de spoel met een geschikte elektrische voeding wordt bekrachtigd. Dit veld kan een aantrekkende werking uitoefenen op ferromagnetische materialen, waaronder ijzer en bepaalde staalsoorten.
Het magnetische circuit leidt de magnetische flux naar het beoogde werkgebied. De effectiviteit hangt af van het interne ontwerp en de eigenschappen van de te behandelen onderdelen.
Wanneer de elektrische bekrachtiging wordt onderbroken, neemt de opgewekte magnetische aantrekking af. Restmagnetisme en mechanische verstrengeling van metalen delen kunnen het loslaten beïnvloeden.
Dit principe maakt elektrisch aangestuurd opnemen en afzetten van geschikte materialen mogelijk. Bij hijstoepassingen blijven aanvullende veiligheidsmaatregelen voor hangende lasten en elektrische storingen noodzakelijk.
8. Magnetische invloedsafstand tot 60 cm
In de beschikbare productinformatie wordt een maximale magnetische invloedsafstand tot 60 cm genoemd. Deze waarde beschrijft de reikwijdte van de magnetische werking onder niet nader omschreven meetomstandigheden.
Een metalen onderdeel kan op afstand magnetische aantrekking ondervinden zonder dat de kracht voldoende is om het veilig op te tillen. Daarom moet onderscheid worden gemaakt tussen magnetische invloed en een toegestane hijsafstand.
De magnetische reactie wordt beïnvloed door de materiaalsamenstelling, afmetingen, oriëntatie en luchtspeling. Een massief stalen onderdeel kan zich anders gedragen dan een verzameling kleine schrootdelen.
De toegestane werkafstanden moeten met geschikte technische controles worden vastgesteld. De genoemde 60 cm is geen gegarandeerde veilige hijsafstand en vormt geen bewijs van het nominale hijsvermogen.
9. Spoelaanduiding Ø30×4 – SL-P-A
De voor deze elektromagnetische plaat opgegeven spoelaanduiding is Ø30×4 – SL-P-A. Deze aanduiding behoort tot de technische gegevens van het beschreven systeem met een vermogen van 17 kW.
De elektromagnetische spoel is essentieel voor het opwekken van het magnetische veld. De elektrische en thermische eigenschappen ervan beïnvloeden het ontwerp van de voeding en het koelsysteem.
De aanduiding moet ongewijzigd in de technische documentatie worden overgenomen. Zonder aanvullende gegevens kunnen hieruit geen betrouwbaar aantal windingen, geleiderdiameter, weerstand of aansluitschema worden afgeleid.
Voor onderhoud, vervangingsonderdelen en gedetailleerde elektrische berekeningen moeten goedgekeurde productietekeningen worden gebruikt. Niet-bevestigde spoelgegevens mogen niet als nominale productspecificaties worden gepubliceerd.
10. Vierkettingophanging van de elektromagnetische plaat
Bij het beschreven systeem wordt een ophanging met vier kettingen toegepast. Deze configuratie maakt verbinding met een geschikte, correct berekende hijsconstructie mogelijk.
De ophanging moet worden gedimensioneerd voor het eigen gewicht van de elektromagneet en de beoogde last. Ook dynamische krachten en een mogelijk ongelijke belasting van de ophangpunten moeten worden meegenomen.
Kettingen, verbindingsstukken en bevestigingspunten moeten beschikken over een aantoonbare toelaatbare werklast. De draagcapaciteit kan niet uitsluitend worden bepaald aan de hand van het aantal kettingen.
Een goed ontworpen ophanging helpt de plaat tijdens beweging stabiel te houden. Alle dragende onderdelen moeten vóór hijswerkzaamheden worden gecontroleerd op geschiktheid en beschadigingen.

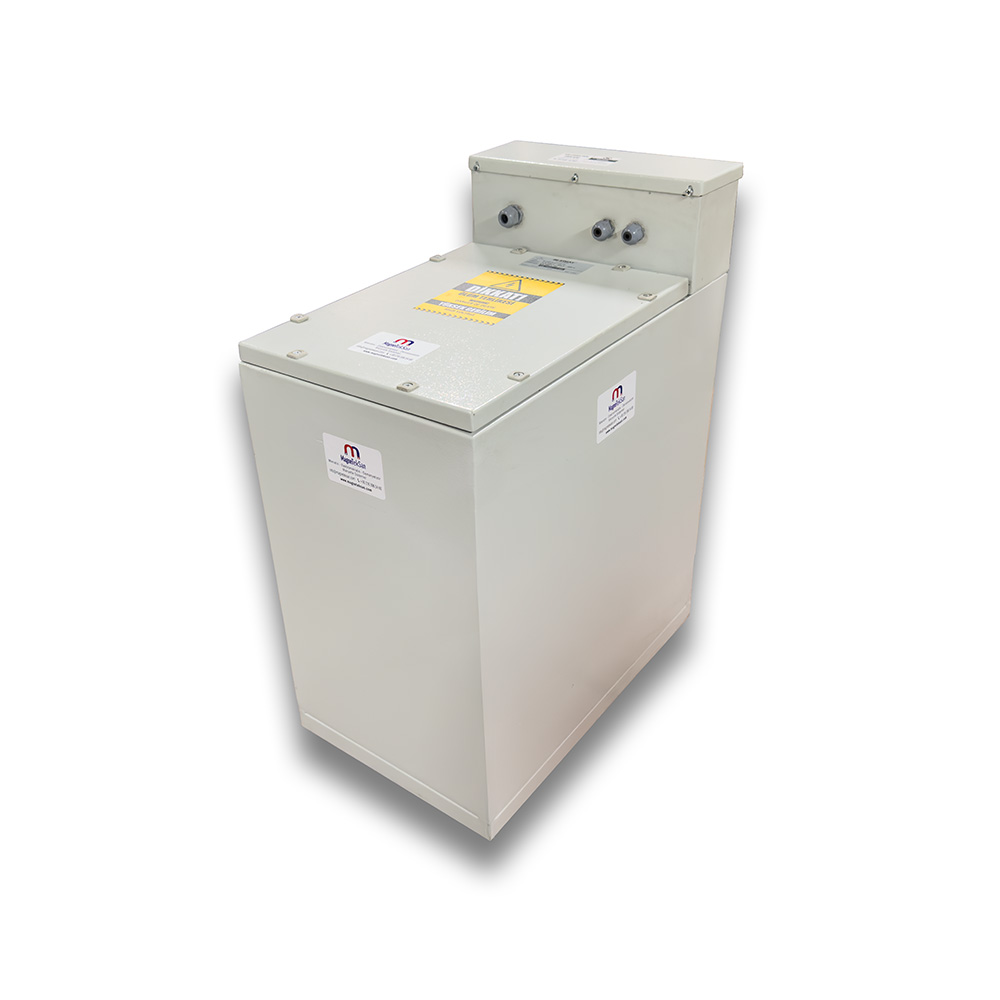

11. Elektrische voeding via een gelijkrichter
In de beschrijving van het bijbehorende systeem wordt een transformator met gelijkrichter genoemd. Een gelijkrichter zet wisselstroom om in gelijkstroom voor apparatuur die voor deze voedingswijze is ontworpen.
De voeding moet aansluiten bij de werkelijke elektrische eigenschappen van de elektromagnetische spoel. De uitgangsspanning, beschikbare stroom en beveiligingen moeten worden vastgesteld op basis van bevestigde gegevens.
Correcte elektrische bekrachtiging is belangrijk voor voorspelbaar magnetisch gedrag. Het ontwerp moet daarnaast rekening houden met schakelmomenten, warmteontwikkeling en mogelijke stroomonderbrekingen.
De vermelding van een transformator met gelijkrichter bevestigt niet automatisch alle elektrische nominale waarden van de plaat. Voor installatie en inbedrijfstelling moet het goedgekeurde elektrische schema worden gevolgd.

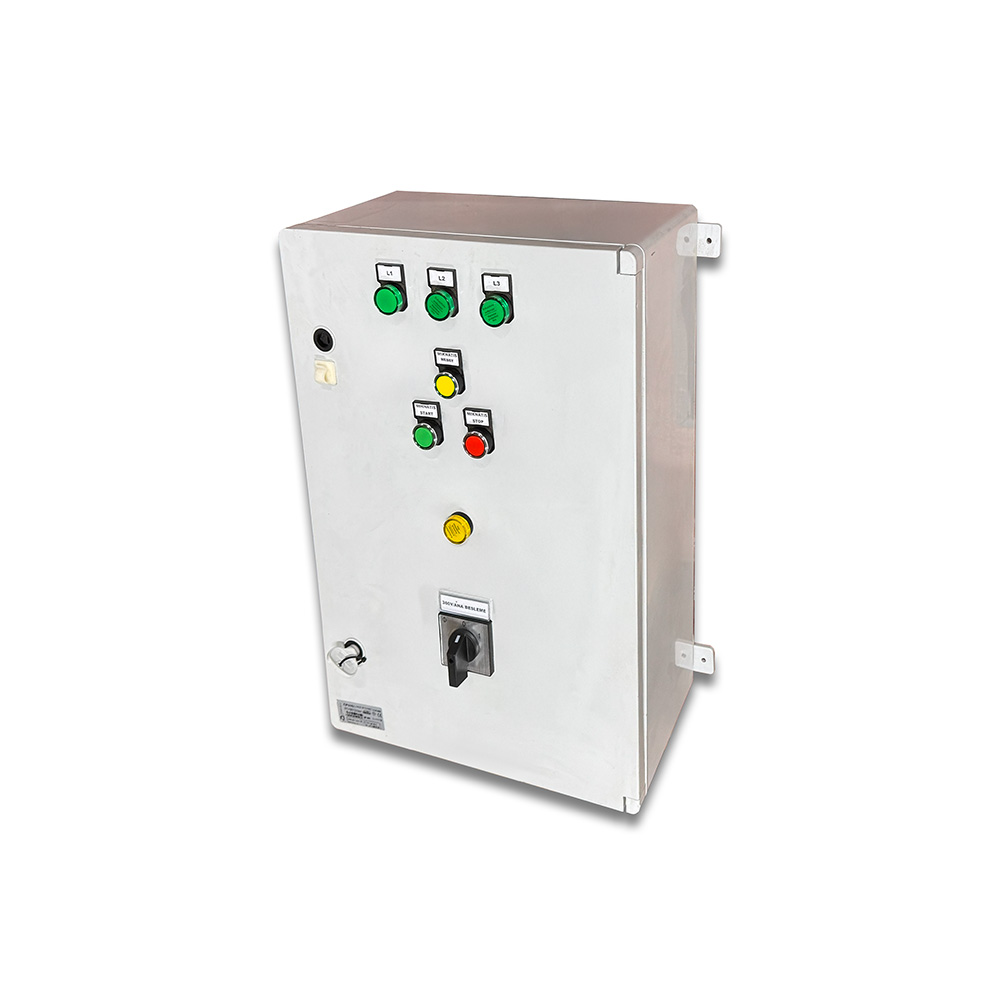

12. Elektrisch bedieningspaneel voor de operator
Het bijbehorende systeem wordt beschreven met een elektrisch bedieningspaneel voor de operator. Hiermee kan de magnetische aantrekking tijdens de materiaalbehandeling worden in- en uitgeschakeld.
De bediening moet een duidelijke volgorde ondersteunen voor opnemen, verplaatsen en loslaten. Herkenbare bedieningselementen en geschikte signaleringen kunnen de kans op bedieningsfouten beperken.
De vereiste beveiligings- en besturingsfuncties hangen af van de uiteindelijke installatie. Specifieke veiligheidsvoorzieningen mogen niet als aanwezig worden verondersteld zonder bevestiging in het ontwerp.
De exacte uitvoering van het paneel en de leveringsomvang moeten per project worden vastgelegd. Tijdens de inbedrijfstelling moet de samenwerking tussen magneetbesturing en hijsinstallatie worden gecontroleerd.
13. Verplaatsen van ferromagnetische ijzeren onderdelen
IJzer is een van de belangrijkste materialen voor elektromagnetische materiaalbehandeling. Dankzij de ferromagnetische eigenschappen kan het sterk reageren op een geschikt magnetisch veld.
De plaat kan worden beoordeeld voor het transporteren van passende ijzeren onderdelen binnen industriële installaties. De prestaties worden beïnvloed door de afmetingen van de last, de contactkwaliteit en het toegestane hijsvermogen.
Massieve onderdelen met een vlak oppervlak kunnen andere houdomstandigheden bieden dan onregelmatig ijzerschroot. Vuil en luchtspleten kunnen de magnetische koppeling verminderen.
Vóór het verplaatsen moet worden gecontroleerd of de volledige last stabiel is. De aanwezigheid van magnetische aantrekking bewijst niet dat elk afzonderlijk onderdeel veilig wordt vastgehouden.
14. Verplaatsen van ferromagnetische staalmaterialen
Veel soorten koolstofstaal hebben ferromagnetische eigenschappen. Daardoor kunnen elektromagnetische systemen worden onderzocht voor uiteenlopende werkzaamheden binnen de staalverwerking.
Staalplaten, profielen en productieafval kunnen geschikte materialen zijn, afhankelijk van hun kenmerken. De vorm, dikte en magnetische eigenschappen hebben invloed op de houdkracht.
Niet iedere staalsoort reageert op dezelfde manier op een magnetisch veld. Sommige soorten roestvast staal en speciale legeringen kunnen slechts zwak magnetisch zijn of ongeschikt blijken.
De geschiktheid van het materiaal moet vóór regelmatig gebruik worden bevestigd. Alleen de benaming staal is onvoldoende om veilig magnetisch hijsen te garanderen.
15. Metaalbehandeling onder zware industriële omstandigheden
Zware industriële omstandigheden stellen hoge eisen aan mechanische en elektrische apparatuur. Elektromagnetische platen kunnen worden opgenomen in speciaal ontworpen installaties voor metaaloverslag.
De grote afmetingen en het opgegeven vermogen van 17 kW maken dit model relevant voor het onderzoeken van industriële toepassingen. Deze gegevens vormen echter geen bevestiging van een bepaald nominaal hijsvermogen.
Industriële materiaalbehandeling bestaat vaak uit herhaalde handelingen voor opnemen, positioneren, transporteren en neerleggen. Elke stap kent eigen mechanische en operationele risico’s.
Een betrouwbare installatie vereist een combinatie van magnetische prestaties, constructieve sterkte en elektrische veiligheid. Goed opgeleide operators en duidelijke werkprocedures zijn daarbij essentieel.
16. Toepassingen op schrootterreinen
Op schrootterreinen bevinden zich vaak ferromagnetische onderdelen met uiteenlopende vormen en afmetingen. Een elektromagnetische plaat kan helpen geschikte materialen tussen werkgebieden te verplaatsen.
Mogelijke werkzaamheden zijn het verzamelen van ijzer- en staalschroot en het overbrengen ervan naar containers of opslaglocaties. De opstelling moet passen bij de werkelijke indeling van het terrein.
Schrootladingen kunnen verborgen, instabiele of niet-magnetische voorwerpen bevatten. Sommige delen worden mogelijk slechts indirect vastgehouden en kunnen tijdens het transport losraken.
Voor veilig werken zijn vastgestelde transportroutes en afgeschermde gevarenzones noodzakelijk. Hangende lasten mogen niet boven personen of bezette werkplekken worden verplaatst.
17. Toepassingen bij staalservicecentra
Staalservicecentra verplaatsen ferromagnetische materialen tussen opslag, bewerking en verzending. Voor geschikte stalen onderdelen kan een elektromagnetische hijsmethode worden overwogen.
De geschiktheid van de plaat hangt af van de afmetingen, geometrie en oppervlakteconditie van de onderdelen. Het hijsen van een afzonderlijke staalplaat verschilt wezenlijk van het verplaatsen van los schroot.
Integratie met bestaande bovenloopkranen vereist controle van de hijscapaciteit en de mechanische bevestiging. Ook de bewegingsvolgorde moet aansluiten op het productieproces.
Magnetisch hijsen moet worden vergeleken met beschikbare mechanische grijpmethoden. De beste oplossing wordt bepaald door de materiaaleigenschappen en de specifieke werkvereisten.
18. Toepassingen in gieterijen
Gieterijen verplaatsen ferromagnetische materialen tijdens verschillende productiestappen. Elektromagnetische systemen kunnen worden overwogen voor geschikte koude ijzeren en stalen onderdelen.
Mogelijke toepassingen omvatten het transport van bepaalde productieafvallen en metalen grondstoffen. De samenstelling en geometrie van het materiaal moeten vóór de keuze van het hijssysteem worden onderzocht.
In gieterijen kunnen stof, schurende materialen en zones met hoge temperaturen aanwezig zijn. De bedrijfsgrenzen van de elektromagnetische plaat moeten daarom worden getoetst aan de werkelijke omstandigheden.
De beschikbare gegevens bevestigen niet dat dit model geschikt is voor het hijsen van heet metaal. Een dergelijke toepassing vereist een afzonderlijke technische beoordeling en uitdrukkelijke goedkeuring.
19. Metaalrecycling en intern materiaaltransport
Metaalrecyclinginstallaties verplaatsen regelmatig ferromagnetische materialen tussen verschillende processtappen. Een elektromagnetische plaat kan het transport van geschikte ijzeren en stalen onderdelen ondersteunen.
Magnetisch opnemen kan het mogelijk maken bepaalde materialen te verplaatsen zonder elk onderdeel mechanisch vast te zetten. Dit is afhankelijk van de stabiliteit van het magnetische contact.
Bij de selectie van de installatie moet rekening worden gehouden met de materiaalstroom en de ontvangende apparatuur. De afmetingen en positie van containers of transportbanden beïnvloeden het ontwerp.
Elektromagnetische materiaalbehandeling vervangt niet alle sorteertechnieken. Non-ferrometalen en gemengde materiaalstromen kunnen aanvullende scheidingsmethoden vereisen.
20. Integratie met kranen en industriële draagconstructies
De elektromagnetische plaat kan via een correct berekende ophanging worden verbonden met een geschikte kraan. De vierkettingconfiguratie moet worden afgestemd op de werkelijke belastingen.
Bij de keuze van de kraan moeten het eigen gewicht van de elektromagneet, de ophangmiddelen en de te hijsen last worden meegerekend. Versnellen en afremmen kunnen aanvullende dynamische krachten veroorzaken.
Het eigen gewicht en het nominale hijsvermogen van de plaat zijn niet vermeld in de beschikbare informatie. Zonder deze waarden kan de geschiktheid van een specifieke kraan niet definitief worden bevestigd.
De elektrische kabels moeten over het volledige bewegingsbereik veilig worden geleid. Het ontwerp moet botsingen, overmatige kabelbelasting en belemmeringen voor onderhoud voorkomen.
21. Integratie met transportbanden en industriële processen
Elektromagnetische platen kunnen ook worden onderzocht voor bepaalde toepassingen rond transportbanden. In zulke situaties kan het doel zijn ferromagnetische onderdelen in een materiaalstroom magnetisch te beïnvloeden.
Bij transportbandinstallaties is de positie van de magneet ten opzichte van het materiaal belangrijk. Bandbreedte, laaghoogte, transportsnelheid en scheidingseisen beïnvloeden de technische dimensionering.
Een opgegeven magnetische invloedsafstand garandeert niet dat alle metalen insluitsels worden verwijderd. De scheidingsprestaties moeten worden onderzocht met representatieve materialen en realistische bedrijfsomstandigheden.
Een hangende hijselektromagneet en een vaste transportbandscheider hebben verschillende technische functies. De toepassing moet daarom nauwkeurig worden gedefinieerd voordat montage, besturing en materiaalafvoer worden gekozen.
22. Oliekoeling en thermische stabiliteit
Elektrische bekrachtiging van de spoel veroorzaakt warmteverliezen. De oliegekoelde constructie is bedoeld om deze warmte over te dragen en de ontworpen thermische omstandigheden te ondersteunen.
Thermische stabiliteit is belangrijk omdat oververhitting de elektrische isolatie kan beschadigen en de betrouwbaarheid kan verminderen. Daarom moeten koeling, elektrisch vermogen en gebruiksduur gezamenlijk worden beoordeeld.
De koelprestaties hangen af van het ontwerp en de omgeving. De conditie van de olie, warmteoverdragende oppervlakken en luchttemperatuur kunnen het thermische gedrag beïnvloeden.
Tijdens de inbedrijfstelling is het verstandig de temperatuurontwikkeling onder representatieve belasting te controleren. Zonder bevestigde specificaties mogen geen maximale olietemperatuur of onbeperkte inschakelduur worden aangenomen.
23. Magnetisch contact en de invloed van de luchtspleet
De magnetische houdkracht is gevoelig voor de afstand tussen het magneetoppervlak en het materiaal. Zelfs een relatief kleine luchtspleet kan de magnetische koppeling ten opzichte van direct contact verminderen.
Oneffen oppervlakken, roest, coatings en vervuiling kunnen volledig contact verhinderen. Bij ladingen van los schroot ontstaan vaak meerdere luchtspleten tussen de onderdelen.
De buitenafmetingen van de plaat garanderen geen gelijkmatige houdkracht op alle delen van de last. Zowel de magnetische veldverdeling als de contactgeometrie moeten worden beoordeeld.
Voor ingewikkelde lastconfiguraties zijn toepassingsgerichte proeven noodzakelijk. De veiligheidsbeoordeling moet rekening houden met zowel de magnetische houdkracht als de mechanische stabiliteit.
24. Magnetische aantrekking en nominaal hijsvermogen
Magnetische aantrekking beschrijft de wisselwerking tussen de bekrachtigde elektromagnetische plaat en een ferromagnetisch materiaal. Het nominale hijsvermogen is een afzonderlijke technische eigenschap die moet worden vastgesteld en gedocumenteerd.
Voor het model 1100x1100x500 mm is in de beschikbare gegevens geen bevestigd hijsvermogen vermeld. Daarom mag geen tonnage worden afgeleid uit de afmetingen, het elektrische vermogen of de magnetische invloedsafstand.
De toelaatbare last kan sterk verschillen door materiaalsoort, dikte, geometrie en contactomstandigheden. Een massieve staalplaat gedraagt zich anders dan een verzameling losse schrootdelen.
De installatie mag uitsluitend binnen goedgekeurde belastingsgrenzen worden gebruikt. De definitieve beoordeling moet zijn gebaseerd op geschikte technische documentatie en noodzakelijke beproevingen.
25. Stroomuitval en veiligheid van hangende lasten
Een elektrisch bekrachtigde hijselektromagneet is normaal gesproken afhankelijk van de voeding om het magnetische houdveld in stand te houden. Bij stroomuitval kan de houdkracht afnemen en kan een hangende last vallen.
Oliekoeling zorgt er niet voor dat de magnetische aantrekking bij verlies van elektrische voeding behouden blijft. Koeling en het veilig vasthouden van lasten zijn afzonderlijke functies.
De installatie moet worden beoordeeld op de gevolgen van een onverwachte stroomonderbreking. De benodigde beschermingsmaatregelen moeten voortkomen uit een technische risicoanalyse.
Personen mogen zich niet onder een magnetisch opgehangen last bevinden. Noodprocedures, gebruiksbeperkingen en afgeschermde veiligheidszones moeten vóór aanvang van de werkzaamheden zijn vastgesteld.
26. Inspectie en onderhoud van de elektromagnetische plaat
Industriële elektromagnetische platen vereisen periodieke elektrische en mechanische inspecties. Het onderhoudsprogramma moet passen bij de werkomgeving, de gebruiksintensiteit en de instructies van de fabrikant.
Elektrische controles kunnen betrekking hebben op kabels, aansluitingen, isolatieonderdelen en besturingsapparatuur. Werkzaamheden mogen pas plaatsvinden nadat de elektrische voeding veilig is geïsoleerd en de apparatuur mechanisch is gezekerd.
Ook de oliegekoelde constructie vereist onderhoud dat is afgestemd op het ontwerp. Controle van de koelvloeistof en de behuizing moet plaatsvinden volgens de goedgekeurde servicedocumentatie.
Ophangkettingen, bevestigingspunten en het magnetische werkoppervlak moeten worden gecontroleerd op slijtage en beschadiging. Het registreren van inspecties helpt afwijkingen tijdig te herkennen.
27. Bevestigde kenmerken en technische beperkingen
De opgegeven buitenafmetingen bedragen 1100x1100x500 mm en het vermelde elektrische vermogen is 17 kW. In de bijbehorende technische informatie worden ook oliekoeling en de spoelaanduiding Ø30×4 – SL-P-A genoemd.
Het systeem wordt beschreven met een vierkettingophanging, voeding via een gelijkrichter en bediening door een operator. De exacte leveringsomvang en elektrische nominale waarden moeten in de definitieve projectdocumentatie worden bevestigd.
De maximale magnetische invloedsafstand wordt opgegeven als 60 cm zonder gedetailleerde testomstandigheden. Deze waarde is geen gecertificeerde hijsafstand en vervangt geen bevestigd nominaal hijsvermogen.
Het eigen gewicht, de toegestane last, de exacte spoelvoedingsspanning en de toegestane inschakelduur zijn niet vastgesteld op basis van de beschikbare gegevens. Deze parameters moeten vóór ingebruikname worden gecontroleerd.
28. Oliegekoelde elektromagnetische oplossingen van Magneteksan
Magneteksan ontwikkelt industriële elektromagnetische apparatuur voor specifieke toepassingen in de metaalbehandeling. De oliegekoelde elektromagnetische plaat van 1100x1100x500 mm is een grootschalige uitvoering binnen dit toepassingsgebied.
Het opgegeven systeem van 17 kW combineert elektromagnetische aantrekking met warmtebeheersing door oliekoeling. Het kan worden onderzocht voor het verplaatsen van geschikte ferromagnetische ijzeren en stalen onderdelen.
Integratie in een industriële installatie kan een passende ophanging, een voeding met gelijkrichter en een bedieningssysteem omvatten. De definitieve configuratie moet worden afgestemd op het materiaal, de montageruimte en de bedrijfsomstandigheden.
Magneteksan kan daarnaast projectspecifieke elektromagnetische oplossingen met andere afmetingen en elektrische eigenschappen beoordelen. Een verantwoorde keuze vereist bevestigde technische gegevens, constructieve berekeningen en veilige werkprocedures.
