Ø200×60 mm – 48V Hefelektromagneet voor Staalplaten – Scheepsbouw en Zware Industrie
Ø200×60 mm – 48V Hefelektromagneet voor Staalplaten – Scheepsbouw en Zware Industrie
Algemene kenmerken
- Ontworpen voor het hanteren van staalplaten in scheepswerven en zware industriële omgevingen.
- Elektromagnetische houdfunctie met een voedingsspanning van 48V DC.
- Maakt elektrisch geregeld opnemen en vrijgeven van geschikte ferromagnetische staalplaten mogelijk binnen een correct ontworpen systeem.
- Compacte ronde behuizing met totale afmetingen van Ø200×60 mm.
- Kan worden geïntegreerd in technisch geschikte hangende of bovenliggende hefinrichtingen.
- Vier M12-montagegaten met schroefdraad voor bevestiging aan een compatibele draagconstructie.
- Groen indicatielampje voor visuele weergave van de elektrische bekrachtigingsstatus.
- Integratie met externe besturingskasten en industriële automatiseringssystemen mogelijk.
Technische kenmerken
- Model: MGK-E-98
- Producttype: Industriële hefelektromagneet voor staalplaten
- Totale afmetingen: Ø200×60 mm
- Bedrijfsspanning: 48V DC
- Magnetisch werkingsprincipe: Elektrisch bekrachtigde elektromagneet
- Bevestiging: 4 M12-montagegaten met schroefdraad
- Besturingsmethode: Externe elektrische voedingsregeling
- Statusindicatie: Groen indicatielampje
- Montageconfiguratie: Hangende of bovenliggende hefinrichting
- Hoofdtoepassing: Heffen, positioneren en verplaatsen van staalplaten
- Geschikte materialen: Geschikte ferromagnetische staalplaten
- Toepassingsgebied: Industriële materiaalbehandeling
De Ø200×60 mm hefelektromagneet met een voedingsspanning van 48V DC is ontworpen voor het gecontroleerd heffen, positioneren en verplaatsen van geschikte ferromagnetische staalplaten in de scheepsbouw en zware industrie. De compacte ronde behuizing heeft vier M12-montagegaten, terwijl een externe 48V DC-voeding de elektromagnetische houdfunctie activeert en een groen indicatielampje de elektrische bekrachtigingsstatus zichtbaar maakt. Model MGK-E-98 kan worden geïntegreerd in speciaal ontworpen hefinrichtingen, waarbij het benodigde aantal magneten, de toegestane werklast en de veiligheidsmaatregelen op basis van de werkelijke bedrijfsomstandigheden moeten worden vastgesteld.
| Technische specificatie | Waarde |
|---|---|
| Model | MGK-E-98 |
| Producttype | Hefelektromagneet voor staalplaten |
| Hoofdtoepassing | Staalplaatbehandeling in scheepsbouw en zware industrie |
| Totale afmetingen | Ø200×60 mm |
| Bedrijfsspanning | 48V DC |
| Voedingstype | Gelijkstroom (DC) |
| Magnetisch systeem | Elektrisch bekrachtigde elektromagneet |
| Aantal montagegaten | 4 |
| Schroefdraadmaat | M12 |
| Besturingsmethode | Externe elektrische besturing |
| Statusindicator | Groen indicatielampje |
| Installatietype | Hangend / bovenliggende hefinrichting |
| Geschikt werkstuk | Geschikte ferromagnetische staalplaat |
| Bewerkingen | Heffen, positioneren en verplaatsen |
| Vrijgavemethode | Gecontroleerd uitschakelen van de voeding |
| Toepassingscategorie | Zware industriële toepassing |
1. Ø200×60 mm hefelektromagneet voor staalplaten in de scheepsbouw
De hefelektromagneet met afmetingen van Ø200×60 mm is bedoeld voor industriële handelingen met ferromagnetische staalplaten. Op scheepswerven en in staalconstructiebedrijven moeten dergelijke platen regelmatig worden verplaatst tussen snij-, las-, montage- en opslagafdelingen.
Model MGK-E-98 werkt met een gelijkspanningsvoeding van 48V DC. Wanneer de elektromagneet elektrisch wordt bekrachtigd, ontstaat een magnetische aantrekkingskracht op een geschikte staalplaat, zodat het werkstuk met een correct ontworpen hefsysteem kan worden verplaatst.
De ronde behuizing heeft een buitendiameter van 200 mm en een totale hoogte van 60 mm. Dankzij deze compacte geometrie kan de elektromagneet worden opgenomen in speciaal ontwikkelde hijshulpmiddelen met beperkte montageruimte.
De werkelijke geschiktheid voor het heffen hangt af van het gewicht, de dikte, de oppervlaktegesteldheid en de contactgeometrie van de staalplaat. Uit de buitenafmetingen alleen kan geen veilige toegestane werklast worden afgeleid.
2. 48V DC-elektromagneet voor industriële staalbehandeling
De MGK-E-98 is ontworpen voor een nominale bedrijfsspanning van 48V gelijkstroom. De houdkracht wordt opgewekt door elektrische bekrachtiging van het magnetische circuit en niet uitsluitend door permanente magneten.
Gelijkstroombediening maakt integratie in een passend ontworpen elektrisch besturingssysteem mogelijk. De voeding moet voldoen aan de daadwerkelijke elektrische vereisten van de elektromagneet onder de beoogde bedrijfsomstandigheden.
Externe schakelcomponenten kunnen het bekrachtigen van de spoel regelen. Bij het elektrische ontwerp moeten het schakelen van een inductieve belasting, de noodzakelijke beveiligingen en de eisen van de complete hefinstallatie worden meegenomen.
De nominale spanning bepaalt niet automatisch de stroomopname of het opgenomen vermogen. Voor de definitieve keuze van de voeding zijn aanvullende bevestigde elektrische gegevens noodzakelijk.
3. Elektromagnetisch heffen van staalplaten in de scheepsbouw
In de scheepsbouw worden staalplaten met uiteenlopende diktes, lengtes en breedtes verwerkt. Tijdens het productieproces moeten deze werkstukken meerdere keren worden opgenomen, verplaatst en nauwkeurig gepositioneerd.
Voor het inschakelen wordt de elektromagneet tegen het daarvoor bestemde contactoppervlak van de staalplaat geplaatst. Bij elektrische bekrachtiging loopt de magnetische flux door het ferromagnetische materiaal, waardoor een aantrekkingskracht ontstaat.
Na aankomst op de bestemming moet de staalplaat eerst stabiel worden ondersteund. Pas daarna mag de elektrische voeding volgens een gecontroleerde procedure worden uitgeschakeld om het werkstuk vrij te geven.
Grote staalplaten en complexe hijsconfiguraties vereisen een specifieke technische beoordeling. Het aantal magneten, hun plaatsing en de veiligheidsvoorzieningen moeten worden bepaald op basis van de werkelijke belastingsomstandigheden.
4. Ronde elektromagneetbehuizing met afmetingen Ø200×60 mm

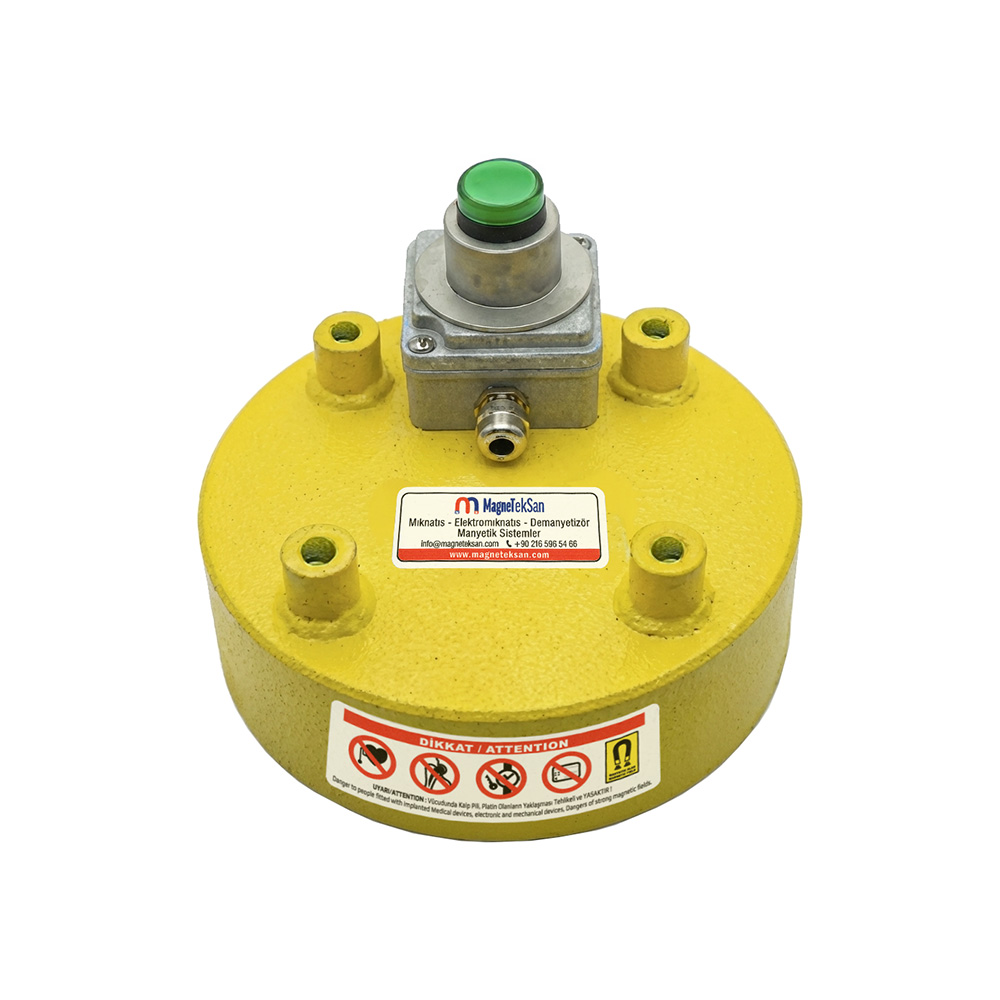

De MGK-E-98 heeft een ronde behuizing met een buitendiameter van 200 mm en een hoogte van 60 mm. Deze maten beschrijven de opgegeven totale buitenafmetingen van het product.
Ronde hefelektromagneten worden gebruikt wanneer een compacte magnetische grijpeenheid in een materiaalbehandelingssysteem moet worden geïntegreerd. Meerdere eenheden kunnen op vooraf bepaalde plaatsen langs een draagconstructie worden gemonteerd.
De buitendiameter betekent niet dat het volledige cirkelvormige oppervlak gelijkmatig aan de houdkracht bijdraagt. De daadwerkelijke poolgeometrie en de contactomstandigheden bepalen het magnetische gedrag.
Bij de mechanische integratie moeten voldoende ruimtes voor elektrische aansluitingen, bevestigingsmiddelen en aanvullende componenten worden voorzien. De volledige inbouwsituatie moet vooraf worden gecontroleerd.
5. Industriële hefelektromagneet voor zware staalplaten
De MGK-E-98 is bedoeld voor industriële toepassingen waarbij staalplaten worden gehanteerd. De aanduiding voor zware industrie beschrijft het toepassingsgebied en vormt geen bevestigde numerieke opgave van het hefvermogen.
In productieomgevingen worden staalplaten herhaaldelijk tussen verschillende werkstations verplaatst. Het elektrisch in- en uitschakelen van de elektromagneet ondersteunt gecontroleerde opname- en neerzetcycli.
De magnetische houdcapaciteit moet worden beoordeeld aan de hand van het daadwerkelijk te hanteren werkstuk. Oneffen oppervlakken of onvoldoende materiaaldikte kunnen leiden tot andere resultaten dan onder ideale testomstandigheden.
Een complete hefinstallatie vereist een beoordeling van de belasting, passende beveiligingen en vastgelegde werkprocedures. De elektromagneet is slechts één onderdeel van het totale systeem.
6. Vier M12-montagegaten voor mechanische bevestiging
De behuizing van de elektromagneet is voorzien van vier M12-montagegaten met schroefdraad. Deze dienen als bevestigingspunten voor een geschikte draagconstructie of een compatibel hijsframe.
De draagconstructie moet de optredende mechanische krachten correct opnemen en verdelen. Bij de keuze van bevestigingsmiddelen moeten de schroefdraadinschroeflengte, belastingsrichting en materiaaleigenschappen worden meegenomen.
De aanwezigheid van vier montagegaten bepaalt op zichzelf geen toelaatbaar hefgewicht. De sterkte van de verbinding moet samen met de magnetische houdcapaciteit en de volledige krachtsoverdracht worden beoordeeld.
Voor ingebruikname moeten de uitlijning, de bevestiging en de beschikbare vrije ruimte worden gecontroleerd. Bij herhaalde hijscycli zijn periodieke inspecties van de verbindingen belangrijk.
7. Groen indicatielampje voor controle van de elektrische status
De MGK-E-98 beschikt over een groen indicatielampje waarmee de elektrische bekrachtigingsstatus visueel kan worden gecontroleerd. Dit helpt de bediener om tijdens de materiaalbehandeling informatie over de elektrische toestand te verkrijgen.
Een lichtindicator is vooral nuttig wanneer de elektromagneet op een hangende constructie of een op afstand bediend systeem is gemonteerd. De indicator geeft aanvullende informatie over de toestand van de elektrische aansturing.
Een brandend lampje bewijst echter niet dat een staalplaat veilig wordt vastgehouden. De aanwezigheid van elektrische voeding bevestigt noch de werkelijke houdkracht, noch de kwaliteit van het contact met het werkstuk.
Veilig heffen vereist een geschikte besturingslogica, operationele controles en waar nodig voorzieningen voor lastbewaking. Het indicatielampje is aanvullend en vervangt deze maatregelen niet.
8. Externe elektrische besturing van de magnetische houdfunctie
De magnetische houdfunctie van het product wordt geregeld via een externe elektrische voeding. Door de voorgeschreven gelijkspanning aan te leggen, wordt het elektromagnetische circuit geactiveerd.
De externe besturing kan industriële schakelcomponenten bevatten die zijn geselecteerd op basis van de werkelijke spoelgegevens. Deze componenten moeten geschikt zijn voor de spanning, stroom en schakelomstandigheden.
Wanneer de voeding wordt onderbroken, wordt de actieve elektromagnetische houdkracht niet langer in stand gehouden. Bij de vrijgaveprocedure moet rekening worden gehouden met het gedrag van het magnetische circuit en het werkstuk.
De besturingsarchitectuur moet worden ontworpen voor het volledige hijsproces. Onbedoelde schakelacties, elektrische storingen en het veilige gedrag van de last zijn daarbij belangrijke aandachtspunten.
9. Integratie in hangende en bovenliggende hefsystemen
De MGK-E-98 kan worden beoordeeld voor montage in hangende of bovenliggende systemen voor het verplaatsen van staalplaten. Dergelijke installaties kunnen bestaan uit hijsbalken, traverseconstructies of speciaal ontwikkelde lastopnamemiddelen.
De vier M12-montagegaten vormen mechanische verbindingspunten tussen de elektromagneet en de draagconstructie. Het complete samenstel moet bestand zijn tegen de krachten tijdens het heffen en transporteren.
Het verplaatsen van hangende lasten brengt bijzondere risico’s met zich mee. Versnellingen, slingerbewegingen en onverwachte stroomuitval moeten in de risicobeoordeling worden opgenomen.
De elektromagneet mag alleen worden gebruikt in een technisch verantwoord ontworpen hefinstallatie met passende veiligheidsvoorzieningen. Op basis van de beschikbare productgegevens kan geen toegestane werklast worden bevestigd.
10. Elektromagnetisch grijpen en gecontroleerd vrijgeven
Een elektromagneet wekt zijn houdkracht op wanneer elektrische stroom door de wikkeling loopt en een magnetisch veld ontstaat. Geschikt ferromagnetisch staal kan het magnetische circuit sluiten en daardoor een aantrekkingskracht ondervinden.
Met elektrische besturing kunnen de opname- en vrijgavefasen worden gestart en beëindigd. Dit is nuttig bij industriële processen waarbij stalen onderdelen herhaaldelijk worden opgepakt en neergezet.
Het werkstuk moet vóór het heffen correct zijn gepositioneerd. Onvoldoende contact, een grote luchtspleet of een ongeschikte staalsoort kan de beschikbare houdkracht verminderen.
Vrijgave mag pas plaatsvinden nadat het werkstuk stabiel op de bestemming is ondersteund. De besturing moet rekening houden met het voorkomen van het onbedoeld laten vallen van hangende materialen.
11. Invloed van het staaloppervlak op de magnetische houdkracht
De toestand van het staaloppervlak beïnvloedt de elektromagnetische houdkracht rechtstreeks. Roest, verf, walshuid, olie en vervormingen kunnen het contact tussen de magneet en het werkstuk veranderen.
Een afstand tussen het magneetpooloppervlak en het staal verhoogt de magnetische reluctantie. Daardoor kan de beschikbare aantrekkingskracht aanzienlijk afnemen.
Oneffenheden kunnen ervoor zorgen dat slechts een beperkt deel van het beoogde oppervlak daadwerkelijk contact maakt. De houdkracht kan hierdoor afwijken van resultaten die met een schone, vlakke plaat worden verkregen.
De toepassing moet daarom worden beoordeeld met representatieve werkstukken. Testen onder de werkelijke oppervlakteomstandigheden zijn betrouwbaarder dan aannames over ideaal contact.
12. Staalplaatdikte en elektromagnetische houdcapaciteit
De dikte van een staalplaat is een belangrijke factor bij de keuze van een hefelektromagneet. De hoeveelheid ferromagnetisch materiaal die beschikbaar is voor de magnetische flux beïnvloedt het gedrag van het magnetische circuit.
Zeer dunne staalplaten kunnen onder bepaalde omstandigheden magnetisch verzadigd raken. Hierdoor kan de houdkracht beperkt blijven, zelfs wanneer de elektromagneet correct wordt bekrachtigd.
Dikkere platen kunnen een andere magnetische retourweg bieden. De dikte alleen bepaalt echter niet het resultaat, omdat ook de staalsoort, het contactoppervlak en de oppervlaktegesteldheid van invloed zijn.
Voor de MGK-E-98 zijn geen bevestigde minimale plaatdikte of geverifieerde heftabel beschikbaar. Deze grenzen moeten voor de specifieke toepassing afzonderlijk worden vastgesteld.
13. Effect van luchtspleten op de elektromagnetische hefkracht
Een luchtspleet heeft grote invloed op de prestaties van magnetische hefsystemen. Zelfs een kleine afstand tussen het pooloppervlak en het werkstuk kan het magnetische circuit veranderen.
Dergelijke afstanden kunnen ontstaan door verflagen, corrosie, lasspatten, vervormingen of een onjuiste uitlijning. Ook onvoldoende vlakheid van de staalplaat kan onvolledig contact veroorzaken.
De houdkracht mag daarom niet uitsluitend uit de nominale diameter van de elektromagneet worden berekend. De verdeling van de magnetische flux en de materiaaleigenschappen moeten worden meegenomen.
Bij veiligheidskritische hijstoepassingen moeten tests rekening houden met de ongunstigste redelijkerwijs te verwachten oppervlakteomstandigheden. Dit helpt om de geschiktheid van het complete lastopnamemiddel te beoordelen.
14. Meerdere elektromagneten voor het heffen van grote staalplaten

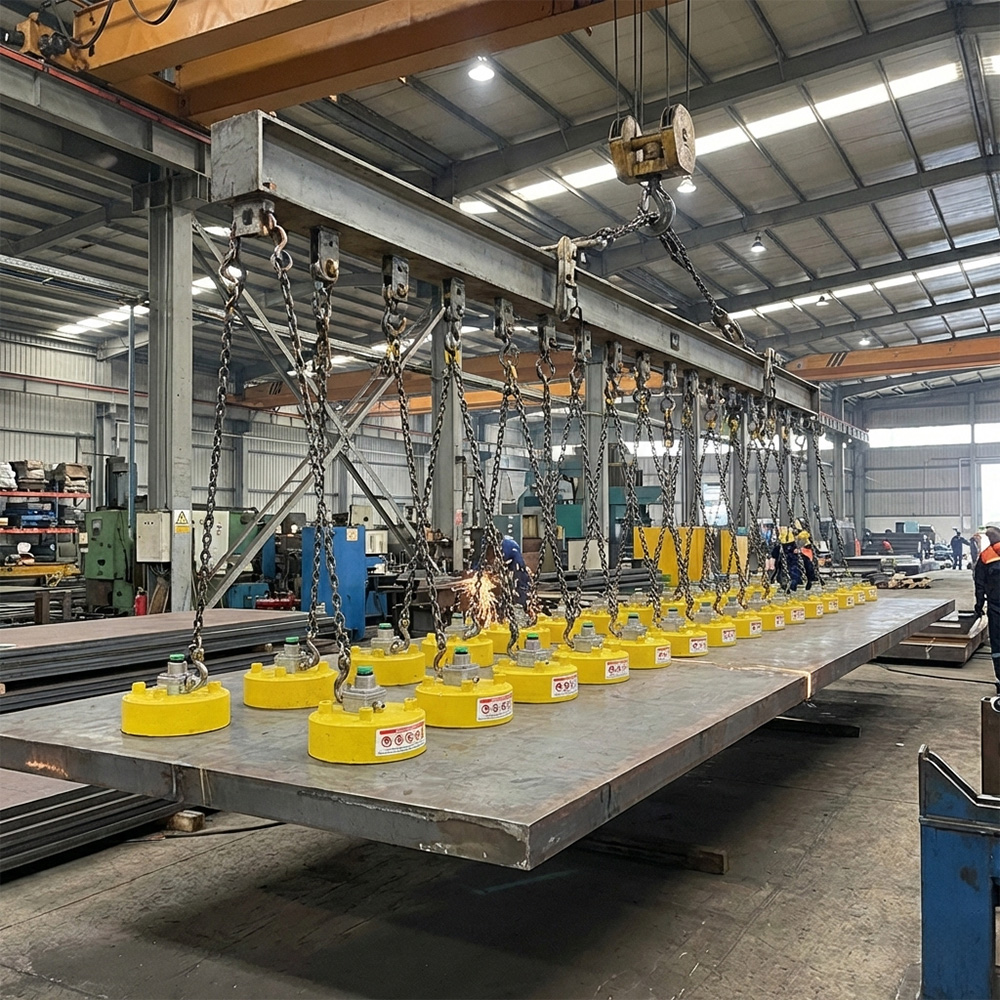

Voor het stabiel heffen van grote staalplaten kunnen meerdere elektromagneten nodig zijn. Eén enkel opnamepunt kan bij lange of dunne platen leiden tot doorbuiging of draaiing.
Meerdere elektromagneten kunnen langs een hijsbalk worden verdeeld om verschillende contactpunten te creëren. Hun onderlinge afstand moet worden afgestemd op de plaatafmetingen, dikte en hijsgeometrie.
Het benodigde aantal kan niet uitsluitend uit de behuizingsdiameter worden bepaald. De bevestigde houdcapaciteit van iedere eenheid en de daadwerkelijke lastverdeling moeten afzonderlijk worden beoordeeld.
Ook de gemeenschappelijke draagconstructie moet voor de optredende krachten worden berekend. Bij gelijktijdig werkende magneten zijn gecoördineerde elektrische besturing en veilige vrijgave essentieel.
15. Elektromagnetische hijstraversen voor scheepswerven
Een elektromagnetische hijstraverse draagt meerdere magneten op vastgestelde posities langs een draagconstructie. Een dergelijke configuratie kan geschikt zijn voor het verplaatsen van lange staalplaten in de scheepsbouw.
De traverse brengt de krachten van de elektromagneten over op de kraan of de materiaalbehandelingsmachine. De stijfheid en verbindingsgeometrie beïnvloeden de stabiliteit van het geheven werkstuk.
De MGK-E-98 kan worden beoordeeld als onderdeel van een traverse met meerdere elektromagneten. De vier M12-montagegaten maken bevestiging aan een compatibele mechanische interface mogelijk.
Bij het ontwerp moeten de maximale werkstukafmetingen, magneetafstanden, lastverdeling en geldende veiligheidseisen worden meegenomen. Het toegestane hefvermogen van het complete systeem moet vóór gebruik worden vastgesteld.
16. Elektromagnetische materiaalbehandeling in de staalconstructiebouw
Staalconstructiebedrijven verplaatsen ferromagnetische onderdelen tussen snijden, vormen, lassen en monteren. Voor geschikte werkstukken kan elektromagnetische materiaalbehandeling worden overwogen.
De 48V DC-elektromagneet biedt een elektrisch geregelde houdfunctie in een compacte ronde behuizing. Dit kan nuttig zijn in speciaal ontwikkelde hulpmiddelen voor industriële handelingen.
Verschillende stalen onderdelen hebben uiteenlopende magnetische en mechanische eigenschappen. Vlakke platen, gebogen oppervlakken en onregelmatige constructies leveren niet noodzakelijk dezelfde houdkracht.
De keuze van het hulpmiddel moet worden gebaseerd op de werkelijke werkstukgeometrie en de beoogde bewegingen. Een passende technische beoordeling is noodzakelijk voordat de toepassing wordt goedgekeurd.
17. PLC-gestuurde elektromagneten in industriële automatisering
Elektromagneten kunnen via geschikte elektrische componenten in industriële automatiseringssystemen worden geïntegreerd. Een programmeerbare logische besturing kan de schakelapparatuur aansturen die de magneet van voeding voorziet.
De MGK-E-98 werkt op 48V DC en is bedoeld voor externe elektrische besturing. De schakelcomponenten moeten worden gekozen aan de hand van de daadwerkelijke elektrische eigenschappen van de wikkeling.
Geautomatiseerde processen kunnen het opnemen, verplaatsen en neerzetten van werkstukken coördineren. Afhankelijk van de toepassing en risicobeoordeling kunnen sensoren en vergrendelingen worden toegevoegd.
Een gewone PLC-uitgang vormt op zichzelf geen volledig veiligheidssysteem voor hijswerkzaamheden. Veiligheidsfuncties vereisen geschikte hardware, besturingsarchitectuur en verificatieprocedures.
18. Selectie van een DC-voeding voor een 48V-elektromagneet
De nominale bedrijfsspanning van de MGK-E-98 bedraagt 48V gelijkstroom. Een geschikte voeding moet de vereiste spanning kunnen leveren onder de voorziene bedrijfsomstandigheden.
De dimensionering hangt ook af van de stroom die de elektromagnetische wikkeling opneemt. Kabellengtes, schakelapparatuur en beveiligingscomponenten kunnen het elektrische ontwerp beïnvloeden.
De beschikbare productinformatie vermeldt geen bevestigde waarden voor stroomopname, elektrische weerstand of opgenomen vermogen. Deze gegevens mogen niet worden geschat en als productspecificaties worden gepresenteerd.
De elektrische integratie moet worden gebaseerd op bevestigde spoelgegevens en geschikte industriële componenten. De benodigde circuitbeveiligingen en correcte installatiemethoden moeten worden toegepast.
19. Elektrisch schakelen en bescherming van de magneetspoel
Een elektromagnetische wikkeling vormt een inductieve elektrische belasting. Bij het onderbreken van de spoelstroom kunnen spanningspieken ontstaan waarmee bij het circuitontwerp rekening moet worden gehouden.
De externe besturing moet schakelcomponenten gebruiken die geschikt zijn voor de bevestigde elektrische eigenschappen van de wikkeling. Aanvullende beveiligingscomponenten kunnen nodig zijn om inductieve spanningspieken te beperken.
De gekozen beveiligingsschakeling kan beïnvloeden hoe snel de spoelstroom na het uitschakelen afneemt. Dit kan gevolgen hebben voor de tijd die nodig is om het werkstuk magnetisch vrij te geven.
Voor de MGK-E-98 zijn geen specifieke interne overspanningsbeveiliging of bevestigde schakeltijd opgegeven. Deze gegevens moeten vóór het definitieve elektrische ontwerp worden vastgesteld.
20. Inschakelduur en thermische belasting van de elektromagneet
Wanneer elektrische stroom door de elektromagnetische wikkeling loopt, ontstaat warmte. De temperatuurstijging hangt af van de spoeleigenschappen, de duur van de bekrachtiging en de omgevingsomstandigheden.
Bij herhaalde hijscycli kunnen verschillende inschakel- en rustperioden voorkomen. De toegestane inschakelduur moet voor de specifieke elektromagneet en de daadwerkelijke montageomstandigheden worden bevestigd.
De beschikbare informatie vermeldt geen toestemming voor continu bedrijf, geen procentuele inschakelduur en geen maximale bedrijfstemperatuur. Deze waarden kunnen niet uit de nominale spanning van 48V worden afgeleid.
Voor langdurig of herhaald gebruik moet de thermische geschiktheid worden gecontroleerd. De besturing moet voorkomen dat buiten de bevestigde bedrijfsgrenzen wordt gewerkt.
21. Risico’s van stroomuitval tijdens elektromagnetisch heffen
Een conventionele elektrisch bekrachtigde hefelektromagneet is afhankelijk van zijn voeding om de actieve magnetische houdkracht in stand te houden. Onverwachte stroomuitval kan daardoor leiden tot gevaarlijk verlies van de last.
De MGK-E-98 werkt volgens het principe van een elektrisch geregelde elektromagneet waarbij de actieve houdfunctie niet behouden blijft na het onderbreken van de voeding. Er mag niet worden aangenomen dat een hangende last bij stroomuitval veilig vastgehouden blijft.
De hefinstallatie moet beschermingsmaatregelen bevatten die passen bij de toepassing en de geldende eisen. Afhankelijk van het ontwerp kunnen reservevoedingen, aanvullende lastbeveiligingen of andere risicobeperkende voorzieningen noodzakelijk zijn.
Personeel mag niet worden blootgesteld aan het gevaar van ongecontroleerd vallende hangende lasten. Veilige werkprocedures en een gedocumenteerde risicobeoordeling zijn daarom noodzakelijk.
22. Beoordeling van het hefvermogen en de toegestane belasting
Het veilige hefvermogen van een elektromagneet hangt van meer af dan de buitenafmetingen. Het magnetische circuit, de staalsoort, plaatdikte, contactoppervlakte en oppervlaktegesteldheid beïnvloeden de beschikbare houdkracht.
Ook de hijsconfiguratie verandert de belasting. Verticaal heffen, schuin contact, versnellingen en doorbuiging van de plaat kunnen verschillende belastingsgevallen veroorzaken.
Voor de MGK-E-98 is in de beschikbare productinformatie geen bevestigde numerieke hefcapaciteit vermeld. Het toekennen van een waarde in kilogrammen of tonnen zonder bijbehorende testgegevens zou technisch ongegrond zijn.
Het volledige systeem moet worden beoordeeld en gevalideerd voor de beoogde lasten. Een toegestane werklast moet gebaseerd zijn op passende technische onderbouwing en veiligheidsmaatregelen.
23. Elektromagneten voor staalservicecentra
Staalservicecentra verplaatsen regelmatig staalplaten en andere ferromagnetische materialen tijdens verwerking en opslag. Magnetische grijpsystemen kunnen transport tussen geschikte werkstations ondersteunen.
De compacte Ø200×60 mm-elektromagneet kan worden beoordeeld als onderdeel van een speciaal ontworpen lastopnamemiddel voor passende stalen werkstukken. De elektrische besturing maakt afstemming van de opname op het materiaaltransport mogelijk.
De afmetingen en oppervlaktegesteldheid van materialen kunnen sterk verschillen tussen partijen. De hefinrichting moet worden beoordeeld voor het volledige beoogde assortiment werkstukken.
Betrouwbaar gebruik vereist correcte positionering, bevestigde houdcapaciteit en passend onderhoud. Een elektromagneet die voor één specifieke staalplaat is gekozen, is niet automatisch geschikt voor alle voorraadmaterialen.
24. Staalplaatpositionering in las- en montagelijnen
Bij las- en montagewerkzaamheden moeten stalen onderdelen nauwkeurig worden gepositioneerd voordat ze worden verbonden of verder bewerkt. Elektromagnetische fixatie kan worden overwogen bij geschikte ferromagnetische werkstukken.
De MGK-E-98 beschikt over een extern geregelde magnetische activering. Hierdoor kan de houdfunctie worden afgestemd op een geschikte mechanische positioneerinrichting.
Stationair vasthouden en het heffen van een hangende last zijn verschillende toepassingen. De krachten, contactgeometrie en veiligheidseisen kunnen aanzienlijk uiteenlopen.
De elektromagneet moet worden beoordeeld voor het specifieke proces, inclusief aangrenzende machines en bedrijfsomstandigheden. Gebruik bij onbevestigde temperaturen of inschakelcycli mag niet zonder aanvullende verificatie worden aangenomen.
25. Mechanische bevestiging en ontwerp van het hijsframe
De vier M12-montagegaten dienen voor bevestiging van de elektromagneet aan een compatibele draagconstructie. Zij vormen de mechanische interface tussen de magnetische eenheid en de materiaalbehandelingsinstallatie.
Het hijsframe moet de optredende krachten via een duidelijk gedefinieerd belastingpad overbrengen. Bouten, verbindingsplaten, lasverbindingen en kraanaansluitingen moeten op basis van mechanische berekeningen worden gekozen.
De M12-schroefdraadmaat bepaalt op zichzelf niet de toegestane trek- of schuifbelasting van de complete verbinding. Schroefdraadingrijping, materiaaleigenschappen en belastingsomstandigheden moeten worden meegenomen.
Voor gebruik moeten de bevestiging en uitlijning worden gecontroleerd. Bij herhaalde hijsbewegingen zijn periodieke controles op losraken en mechanische beschadigingen nodig.
26. Verschillen tussen elektromagneten en permanente hijsmagneten
Permanente hijsmagneten produceren een magnetisch veld zonder voortdurende elektrische voeding. Elektrisch bekrachtigde elektromagneten wekken hun actieve houdveld daarentegen op met elektrische energie.
De MGK-E-98 gebruikt het tweede werkingsprincipe en wordt via een externe 48V DC-voeding aangestuurd. Daardoor kan de magnetische activering worden afgestemd op industriële materiaalbehandelingsprocessen.
De afhankelijkheid van elektrische energie brengt andere veiligheidsaspecten met zich mee dan bij conventionele permanente magneten. Het wegvallen van de voeding kan leiden tot verlies van de actieve houdkracht.
Geen van beide technologieën is voor alle hijstoepassingen vanzelfsprekend beter. De keuze hangt af van de lasteigenschappen, vrijgavevereisten, besturingsintegratie en het veiligheidsconcept.
27. Technische beperkingen van de elektromagneet MGK-E-98
De bevestigde kenmerken van de MGK-E-98 omvatten afmetingen Ø200×60 mm, een bedrijfsspanning van 48V DC, vier M12-montagegaten, externe elektrische besturing en een groen indicatielampje. Deze gegevens beschrijven belangrijke producteigenschappen.
De beschikbare informatie vermeldt geen bevestigde nominale hefcapaciteit, spoelstroom, opgenomen vermogen, inschakelduur, isolatieklasse of beschermingsgraad. Dergelijke waarden mogen niet uit algemene aannames worden afgeleid.
De magnetische houdkracht hangt af van het daadwerkelijk gehanteerde werkstuk. Staalsoort, plaatdikte, oppervlaktegesteldheid, luchtspleet en hijsgeometrie kunnen het resultaat aanzienlijk veranderen.
Gebruik in een hefinstallatie vereist aanvullende technische validatie. Elektrische, mechanische en operationele veiligheidsmaatregelen moeten vóór ingebruikname worden vastgesteld.
28. Technische beoordeling en langdurig gebruik van elektromagnetische hefsystemen
De selectie van een elektromagneet voor staalplaatbehandeling begint met het vastleggen van de werkstukken en hijsomstandigheden. Maximaal gewicht, afmetingen, dikte, oppervlaktegesteldheid en vereiste bewegingen moeten worden gedocumenteerd.
De MGK-E-98 biedt een elektromagnetische grijpeenheid op 48V DC, met een compacte ronde behuizing en vier M12-bevestigingspunten. De eenheid kan worden beoordeeld als onderdeel van een speciaal ontworpen systeem voor het verplaatsen van staalplaten.
De betrouwbaarheid op lange termijn hangt af van een geschikte voeding, veilige montage, regelmatige inspecties en gebruik binnen de bevestigde grenzen. Veranderingen aan het werkstuk of de hijsconfiguratie kunnen een nieuwe beoordeling vereisen.
Elektromagnetisch heffen moet worden beschouwd als een geïntegreerde technische systeemopgave en niet alleen als de keuze van één magneet. Lastvalidatie, besturingsveiligheid, mechanisch ontwerp en onderhoud moeten gezamenlijk worden beoordeeld.
