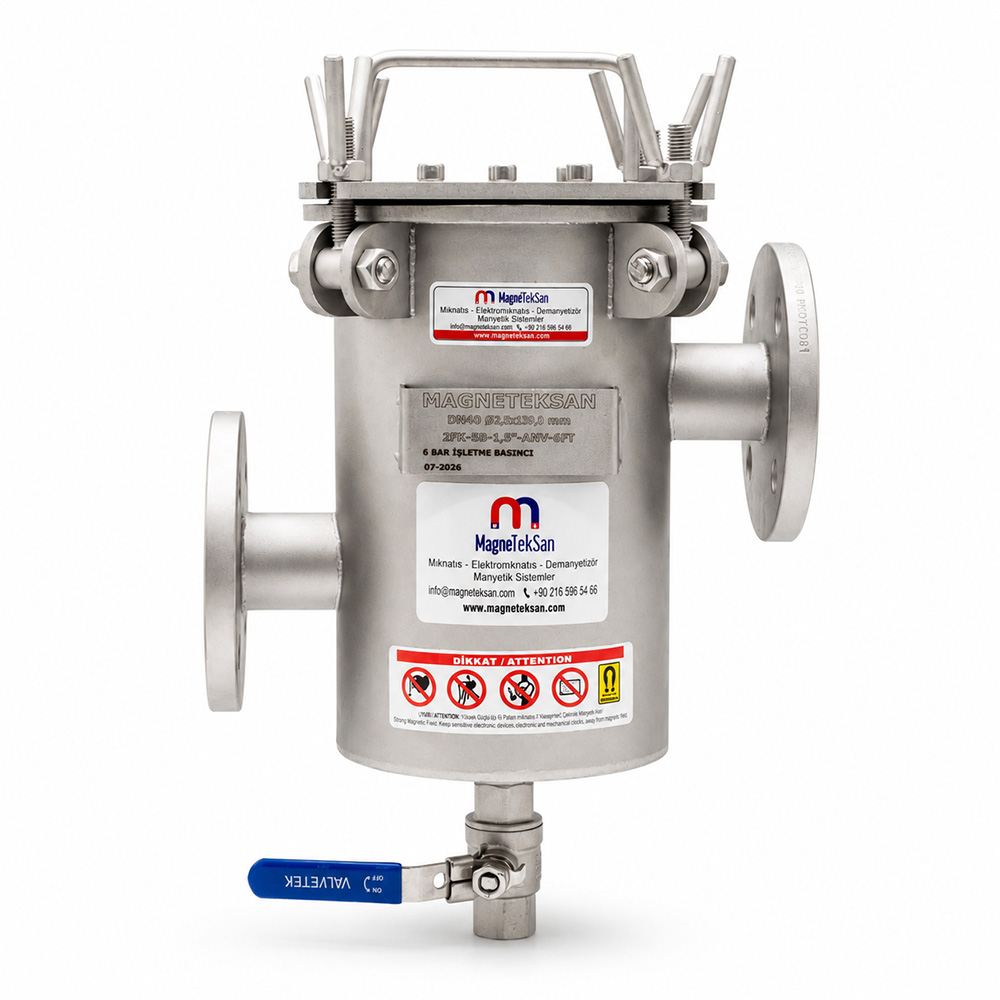

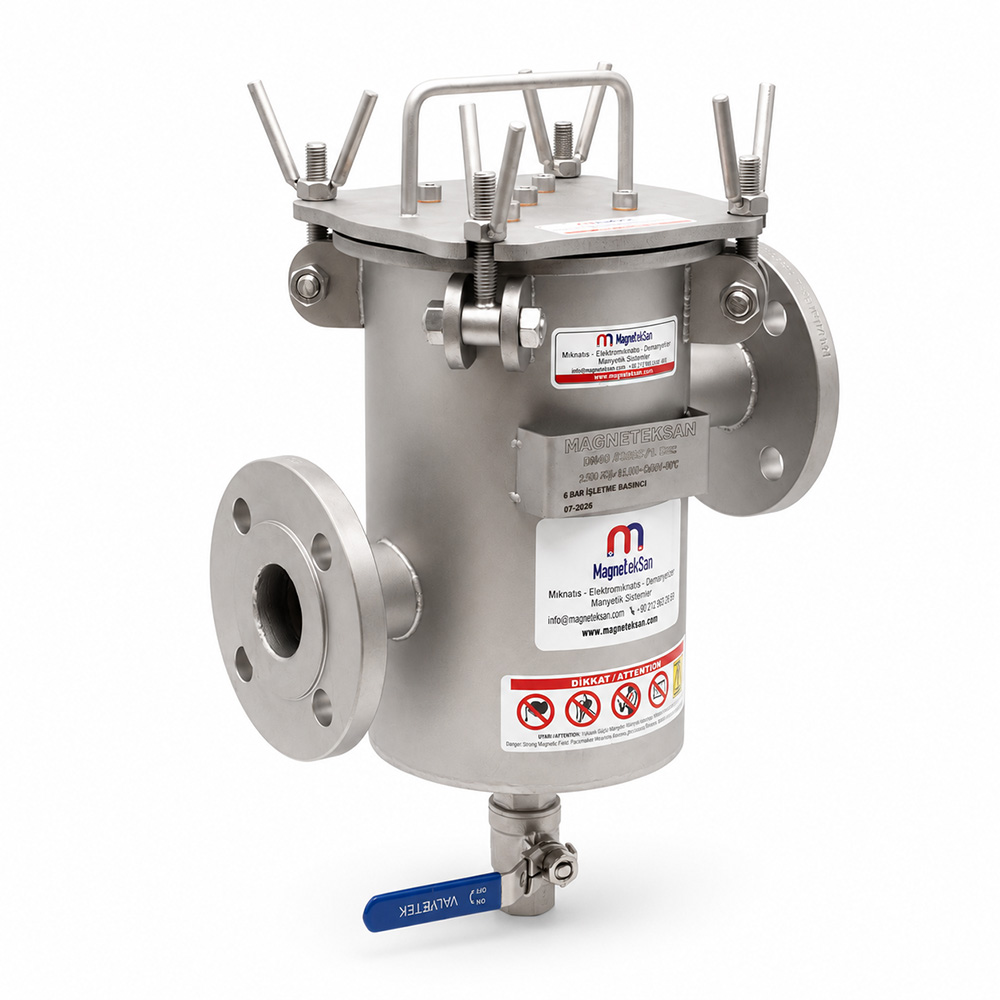

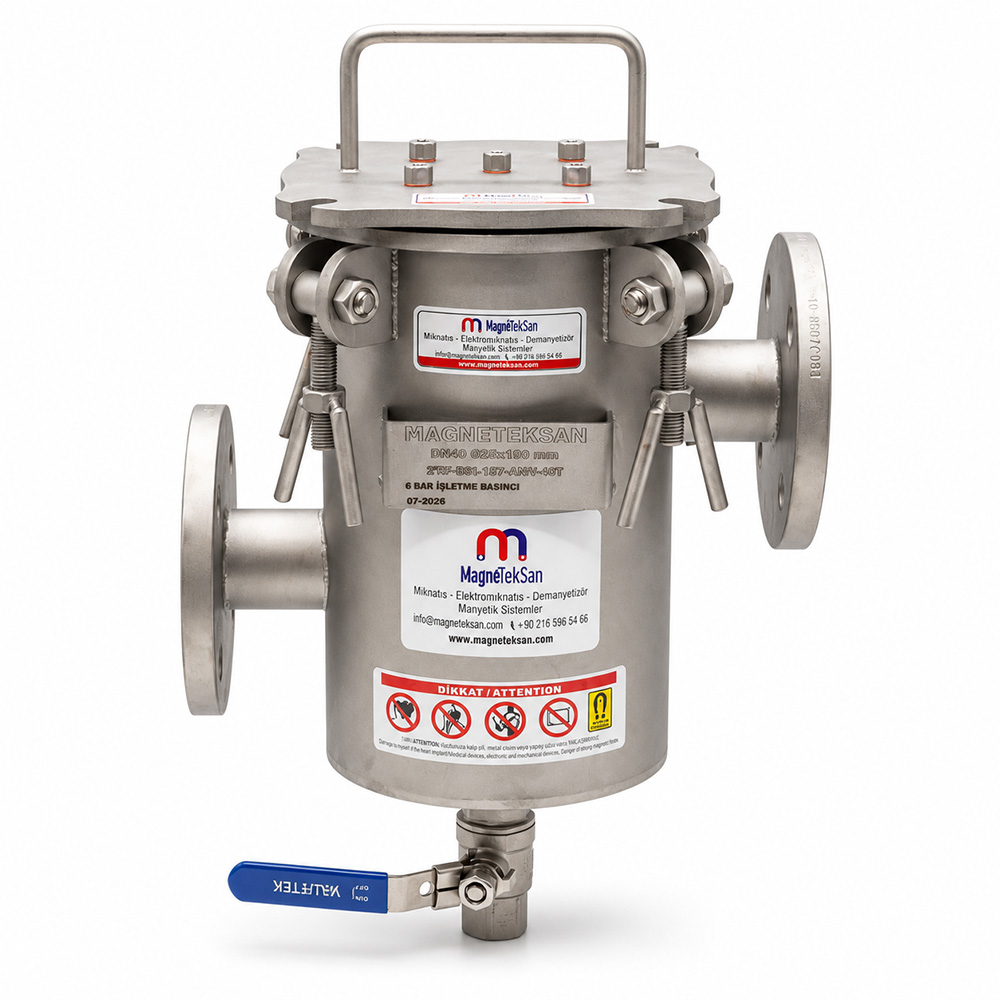

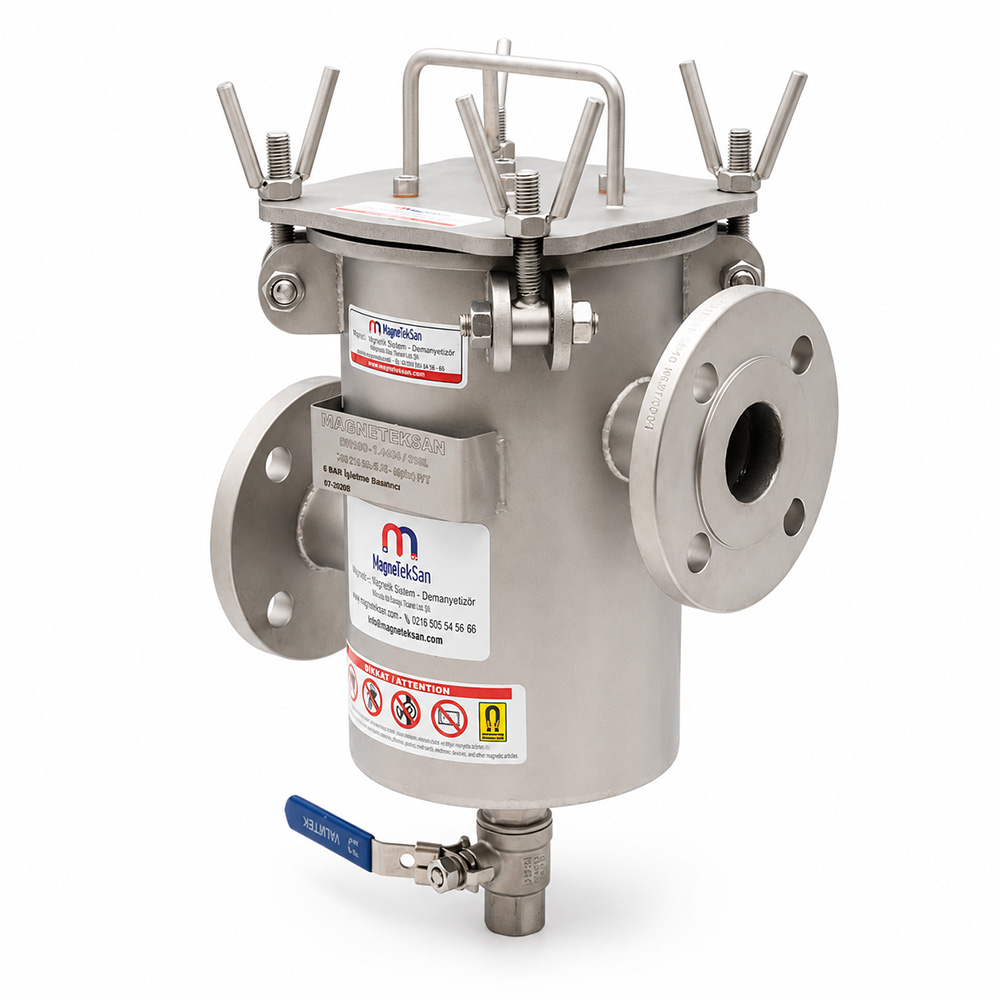

DN40 Filtre Magnétique Néodyme – Production de Mayonnaise
DN40 Filtre Magnétique Néodyme – Production de Mayonnaise
Caractéristiques générales
- Conçu pour les lignes de production et de transfert de mayonnaise
- Contribue au contrôle des contaminants ferromagnétiques avant le conditionnement
- Cinq barreaux magnétiques en néodyme à l’intérieur du corps du filtre
- Raccordements d’entrée et de sortie DN40 à brides
- Application envisageable pour les procédés utilisant des produits liquides et visqueux
- Couvercle supérieur ouvrable permettant l’accès aux barreaux magnétiques
- Vanne de vidange inférieure pour évacuer les résidus de produit ou les liquides de nettoyage
- Système de séparation à aimants permanents avec nettoyage manuel
Caractéristiques techniques
- Diamètre nominal d’entrée : DN40
- Diamètre nominal de sortie : DN40
- Type de raccordement : à brides
- Nombre de barreaux magnétiques : 5
- Diamètre des barreaux : Ø25 mm
- Longueur des barreaux : 265 mm
- Dimensions des barreaux : Ø25×265 mm
- Matériau magnétique : néodyme (NdFeB)
- Pression de service : 6 bar
- Vanne de vidange inférieure : présente
- Méthode de nettoyage : manuelle
- Application : production et transfert de mayonnaise
Le filtre magnétique néodyme DN40 est conçu pour le contrôle des contaminants métalliques ferromagnétiques dans les lignes de production et de transfert de mayonnaise. Ses cinq barreaux magnétiques en néodyme de Ø25×265 mm contribuent à retenir les particules appropriées de fer et d’acier lorsque le produit traverse le corps du filtre. Le système comprend des raccordements DN40 à brides, une pression de service de 6 bar, un couvercle supérieur ouvrable pour le nettoyage manuel et une vanne de vidange inférieure permettant l’évacuation des résidus de produit ou des liquides de nettoyage.
| Caractéristique technique | Description |
|---|---|
| Type de produit | Filtre magnétique en ligne au néodyme |
| Application principale | Lignes de production de mayonnaise |
| Position recommandée | Après le mélange/l’émulsification ou avant le conditionnement |
| Raccordement d’entrée | DN40 |
| Raccordement de sortie | DN40 |
| Type de raccordement | À brides |
| Nombre de barreaux magnétiques | 5 |
| Diamètre des barreaux | Ø25 mm |
| Longueur des barreaux | 265 mm |
| Dimensions des barreaux | Ø25×265 mm |
| Matériau magnétique | Néodyme (NdFeB) |
| Pression de service | 6 bar |
| Corps du filtre | Avec couvercle supérieur ouvrable |
| Vidange inférieure | Vanne de vidange |
| Méthode de nettoyage | Manuelle |
| Contaminants ciblés | Particules ferromagnétiques de fer et d’acier |
1. Filtre magnétique néodyme DN40 pour la production de mayonnaise
Le filtre magnétique néodyme DN40 est destiné au contrôle des contaminants métalliques ferromagnétiques dans les procédés de fabrication et de transfert de mayonnaise. Il intègre cinq barreaux magnétiques en néodyme dans un corps de filtre installé sur la ligne.
Le système peut être positionné à un endroit approprié après le mélange ou l’émulsification, ou avant l’opération de conditionnement. Son objectif est de contribuer à la rétention des particules appropriées de fer et d’acier susceptibles de pénétrer dans le produit au cours de sa transformation.
Le filtre dispose de raccordements d’entrée et de sortie DN40 à brides, d’une pression de service indiquée de 6 bar et d’un ensemble magnétique à nettoyage manuel.
2. Importance de la séparation magnétique dans la fabrication de mayonnaise
La production de mayonnaise comprend plusieurs étapes, notamment la préparation des ingrédients, le mélange, l’émulsification, le pompage, le transfert et le conditionnement.
Au cours de ces opérations, le produit entre en contact avec des cuves, des pompes, des canalisations, des vannes et d’autres équipements de transformation.
L’usure mécanique ou d’autres sources de contamination peuvent entraîner l’introduction de particules métalliques ferromagnétiques dans le flux de produit.
Un filtre magnétique installé à un emplacement approprié constitue un point de contrôle supplémentaire pour retenir les contaminants magnétiques adaptés avant les étapes suivantes du procédé.
3. Contamination ferromagnétique dans les lignes agroalimentaires
Les contaminants ferromagnétiques peuvent comprendre des particules de fer, des fragments d’acier au carbone, de fins débris d’acier ou des particules appropriées provenant de l’usure des équipements.
Ces contaminants présentent des différences de taille, de forme, de propriétés magnétiques et de concentration.
Un filtre magnétique au néodyme peut retenir les particules qui passent suffisamment près de ses surfaces magnétiques.
L’efficacité réelle de séparation dépend des caractéristiques des contaminants et des conditions d’exploitation. Le filtre ne doit pas être présenté comme capable d’éliminer toutes les particules métalliques.
4. Position d’installation recommandée sur la ligne de production
Le filtre magnétique DN40 peut être envisagé après l’étape de mélange ou d’émulsification, avant que la mayonnaise n’entre dans l’équipement de conditionnement.

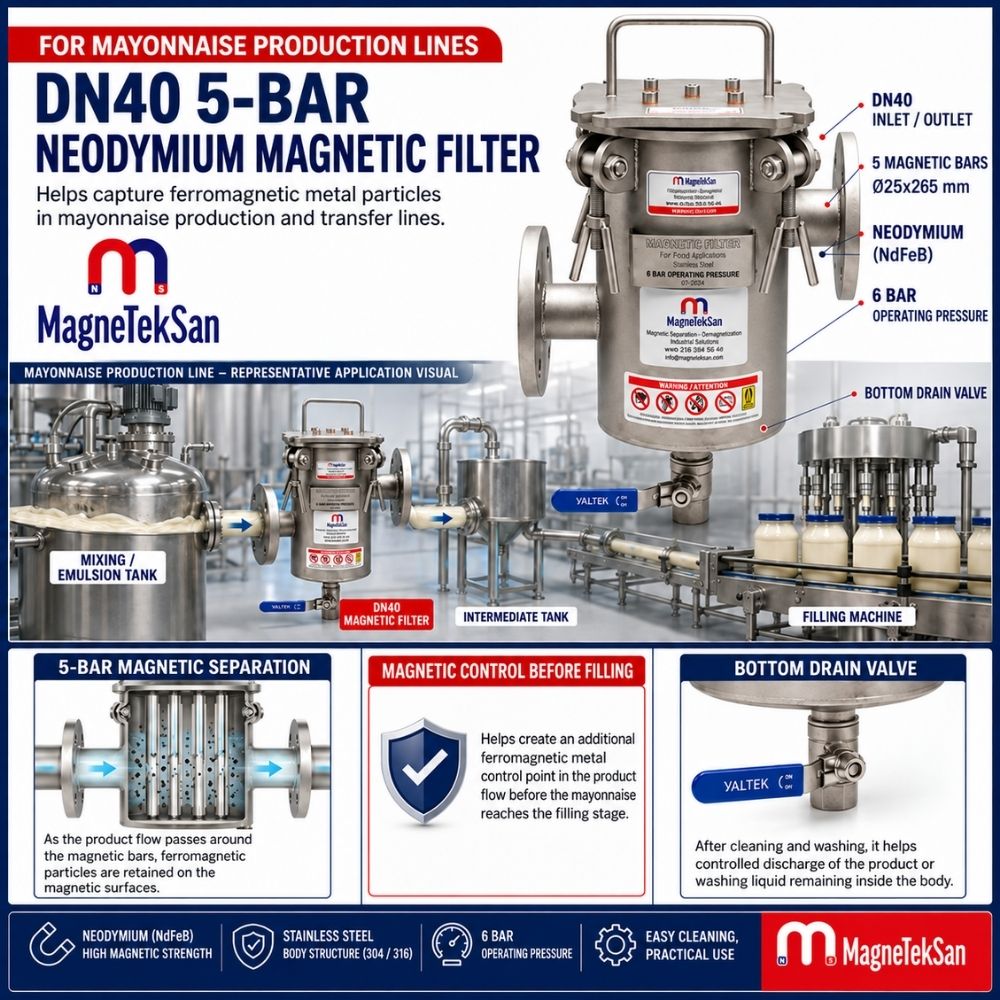

Un exemple de configuration du procédé est le suivant :
Cuve de mélange / d’émulsification → Filtre magnétique DN40 → Cuve intermédiaire / Machine de conditionnement
Cette disposition introduit un contrôle supplémentaire des contaminants ferromagnétiques après des opérations importantes de transformation mécanique.
La position définitive doit être déterminée selon l’implantation de l’installation, la viscosité du produit, le débit, les caractéristiques de la pompe et l’accessibilité pour la maintenance.

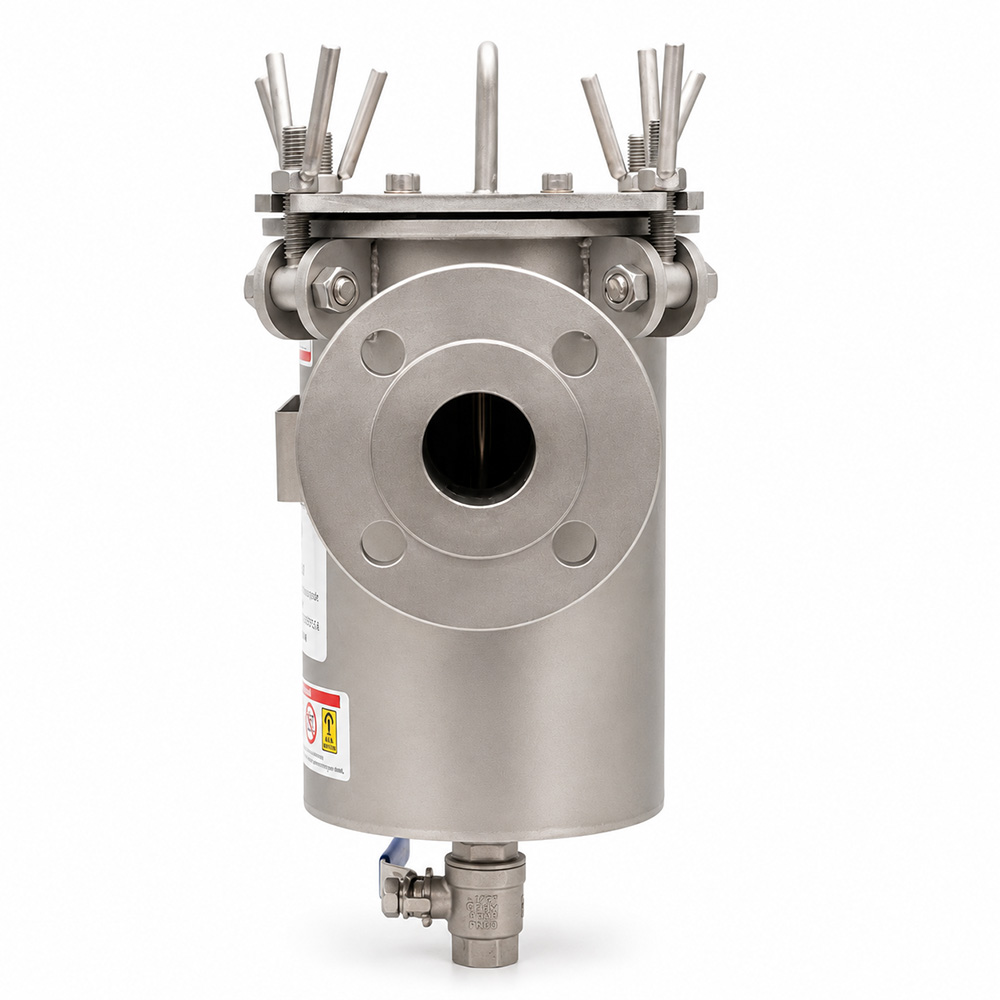

5. Raccordements d’entrée et de sortie DN40
Le filtre magnétique est équipé de raccordements d’entrée et de sortie de diamètre nominal DN40.
Les deux raccordements sont à brides, ce qui permet l’intégration du filtre dans une canalisation DN40 conçue de manière compatible.
La compatibilité des brides doit être vérifiée selon leur norme dimensionnelle, leur classe de pression, le type de joint et les exigences de montage.
Le diamètre nominal DN40 ne permet pas, à lui seul, de déterminer le débit admissible du produit ni la perte de charge à travers le filtre.
6. Conception des raccordements à brides
Les raccordements à brides assurent l’interface mécanique entre le filtre magnétique et la tuyauterie du procédé.
Un alignement correct des brides, le choix de joints adaptés, le serrage approprié des boulons et un support suffisant des canalisations sont importants pour une installation fiable.
Le corps du filtre ne doit pas subir de contraintes externes excessives dues à un mauvais alignement des tuyauteries.
Avant la mise en service, l’ensemble installé doit être contrôlé conformément aux procédures applicables de pression et d’hygiène de l’établissement.
7. Cinq barreaux magnétiques en néodyme
Le filtre contient cinq barreaux magnétiques en néodyme.
Lorsque la mayonnaise traverse le corps du filtre, le produit circule autour de l’ensemble des barreaux magnétiques.
Les particules ferromagnétiques appropriées qui s’approchent suffisamment des barreaux peuvent être attirées et retenues sur leurs surfaces.
La configuration à cinq barreaux offre plusieurs surfaces de collecte magnétique, même si l’efficacité réelle dépend également de la répartition interne du flux et des conditions de fonctionnement.
8. Dimensions des barreaux magnétiques : Ø25×265 mm
Chaque barreau magnétique possède un diamètre de Ø25 mm et une longueur de 265 mm.
Ces dimensions sont importantes pour l’agencement des barreaux à l’intérieur du corps du filtre et pour les surfaces de collecte magnétique disponibles.
La géométrie des barreaux constitue l’un des facteurs influençant l’exposition du produit au champ magnétique.
Toutefois, les dimensions seules ne permettent pas de déterminer une valeur de Gauss de surface vérifiée, une force d’attraction ou un rendement de séparation garanti.
9. Système magnétique au néodyme (NdFeB)
Les barreaux magnétiques utilisent un matériau magnétique en néodyme (NdFeB).
Les aimants en néodyme produisent un champ magnétique permanent sans nécessiter d’alimentation électrique pour exercer leur attraction.
Lorsque des particules ferromagnétiques appropriées passent suffisamment près des barreaux, les forces magnétiques peuvent les maintenir sur les surfaces de collecte.
La nuance magnétique exacte et l’intensité du champ à la surface de cette configuration ne sont pas confirmées et doivent être vérifiées avant toute déclaration de performance chiffrée.
10. Fonctionnement par aimants permanents sans alimentation électrique
Le filtre fonctionne selon le principe de la séparation magnétique permanente.
Ses barreaux magnétiques ne nécessitent ni bobines alimentées en électricité, ni circuits de commutation, ni source d’énergie pour attirer les particules ferromagnétiques.
Cette caractéristique permet de créer une étape passive de contrôle magnétique dans la ligne de transfert du produit.
Le champ magnétique reste présent pendant les opérations de maintenance et de nettoyage. Des précautions adaptées sont donc nécessaires lors de la manipulation de l’ensemble magnétique et des particules métalliques collectées.
11. Pression de service de 6 bar
La pression de service indiquée pour ce filtre magnétique est de 6 bar.
Cette valeur doit être prise en compte lors du choix de l’emplacement et de l’évaluation des conditions de fonctionnement de la ligne de production de mayonnaise.
La pression normale, les éventuelles pointes de pression, les caractéristiques de la pompe et les conditions de nettoyage doivent être examinées dans le cadre de la conception du système.
La pression de service de 6 bar ne doit pas être confondue avec le nombre de barreaux magnétiques : le filtre contient cinq barreaux.
12. Traitement des produits visqueux comme la mayonnaise
La mayonnaise est une émulsion visqueuse dont le comportement d’écoulement diffère sensiblement de celui de l’eau ou d’autres liquides peu visqueux.
Sa viscosité peut influencer le profil d’écoulement, les pertes de charge et le déplacement des particules en suspension à l’intérieur du filtre magnétique.
Le choix du filtre doit donc prendre en compte simultanément la viscosité, le débit, la capacité de pompage, la pression de service et l’agencement interne des barreaux.
Un raccordement DN40 ne garantit pas, à lui seul, la compatibilité avec toutes les formulations de mayonnaise ou toutes les capacités de production.
13. Répartition du flux autour des barreaux magnétiques
Le déplacement de la mayonnaise dans le corps du filtre détermine la manière dont le produit s’approche des surfaces de collecte magnétique.
Les cinq barreaux créent plusieurs possibilités pour les contaminants ferromagnétiques appropriés de passer à proximité d’un champ magnétique.
Cependant, la répartition du flux peut être influencée par la viscosité, le débit, la géométrie interne et le comportement rhéologique du produit.
Pour les applications exigeantes, des essais de procédé ou une évaluation technique peuvent être nécessaires afin de confirmer une exposition magnétique suffisante.
14. Influence du débit du produit
Le débit du produit constitue un facteur important dans la filtration magnétique.
À des vitesses d’écoulement plus élevées, les particules peuvent disposer de moins de temps pour s’approcher des surfaces magnétiques et y être retenues.
Parallèlement, un produit visqueux peut générer une résistance hydraulique supplémentaire à l’intérieur du filtre.
La plage de fonctionnement appropriée doit donc être définie en tenant compte des exigences de séparation, des pertes de charge, des capacités de la pompe et des caractéristiques du produit.
15. Capture des particules de fer et d’acier
Le filtre est destiné à contribuer à la rétention de particules ferromagnétiques appropriées, notamment celles constituées de fer et d’acier au carbone.
Il peut s’agir de fins débris de fer, de particules d’usure d’acier et de petits fragments magnétiques provenant des équipements de transformation.
Lorsque ces particules pénètrent dans la zone efficace du champ magnétique et subissent une attraction suffisante, elles peuvent rester fixées sur les barreaux.
La capture de chaque particule n’est pas garantie. Le résultat dépend de ses propriétés magnétiques, de sa taille, des conditions d’écoulement et de sa distance par rapport aux surfaces magnétiques.
16. Limites concernant les métaux non ferromagnétiques
Le filtre magnétique ne peut pas retenir de manière fiable tous les contaminants métalliques.
L’aluminium, le cuivre, le laiton et certaines nuances d’acier inoxydable peuvent présenter une attraction magnétique insuffisante pour être efficacement capturés.
La filtration magnétique ne doit donc pas être considérée comme une méthode universelle d’élimination de tous les métaux.
Lorsqu’un contrôle plus large des contaminations métalliques est nécessaire, des technologies complémentaires de détection ou de séparation peuvent être requises sur la ligne de production.
17. Filtration magnétique et filtration mécanique
Un tamis ou un filtre mécanique sépare généralement les matières selon la taille de ses ouvertures et les dimensions des particules.
Un filtre magnétique repose au contraire sur les propriétés magnétiques des contaminants.
Il peut ainsi attirer des particules ferromagnétiques appropriées, même lorsqu’elles sont suffisamment petites pour traverser un tamis mécanique grossier.
Toutefois, la filtration magnétique ne remplace pas la filtration mécanique pour l’élimination des solides non magnétiques ou d’autres contaminants.
18. Filtration magnétique et détection des métaux
Les filtres magnétiques et les détecteurs de métaux remplissent des fonctions différentes.
Le filtre magnétique retient physiquement les particules ferromagnétiques appropriées sur ses surfaces magnétiques.
Un détecteur de métaux utilise un principe électronique pour identifier des contaminants métalliques dans les limites de sa conception et de ses conditions de fonctionnement.
Selon le plan de sécurité alimentaire, les deux technologies peuvent être utilisées comme moyens de contrôle complémentaires plutôt que comme solutions directement interchangeables.
19. Contrôle magnétique avant la machine de conditionnement
L’installation du filtre avant le conditionnement peut créer un point de contrôle supplémentaire des contaminants ferromagnétiques vers la fin du procédé.
Cette position peut être particulièrement pertinente après le passage du produit dans les mélangeurs, les pompes et les canalisations de transfert.
Le filtre peut contribuer à retenir les particules magnétiques appropriées avant l’entrée de la mayonnaise dans l’opération d’emballage.
L’installation doit préserver le débit de production nécessaire et permettre une maintenance sûre et hygiénique.
20. Couvercle supérieur ouvrable du filtre

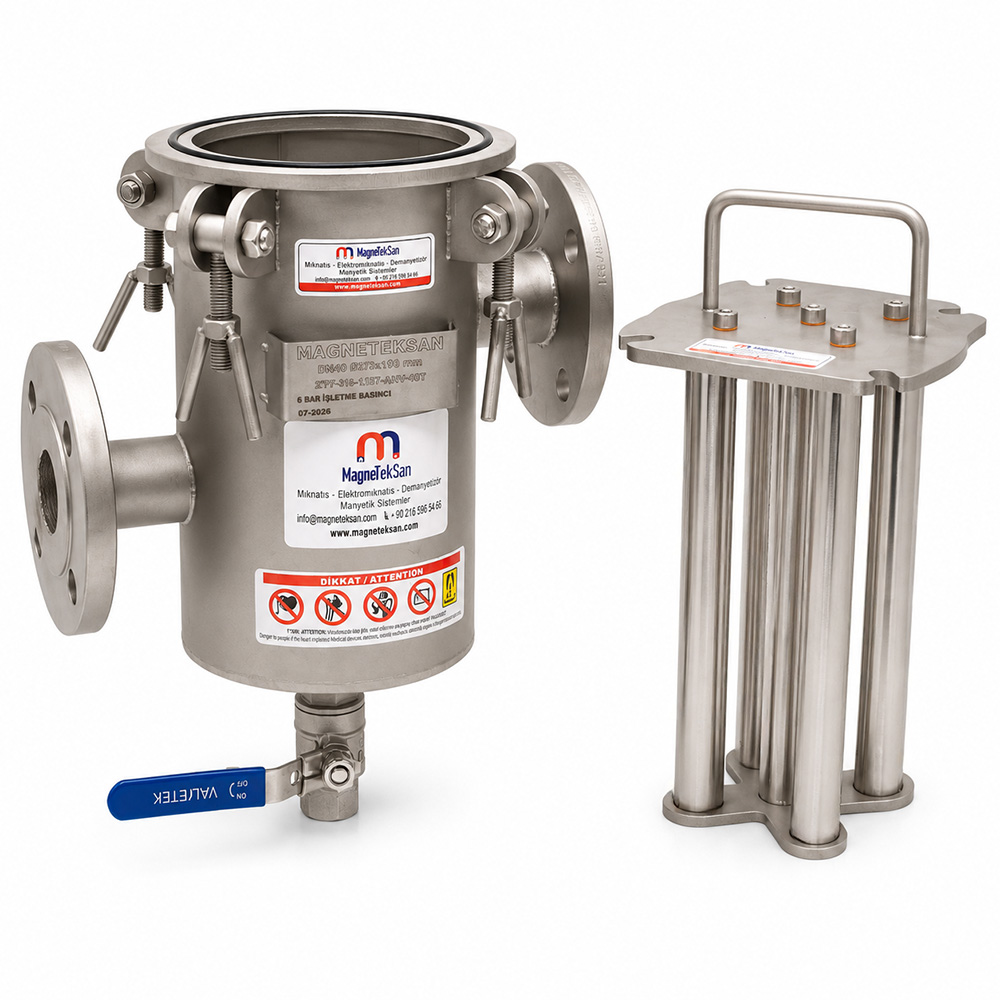

Le filtre possède un couvercle supérieur ouvrable permettant l’accès à l’ensemble des barreaux magnétiques.
Cette conception facilite l’inspection et le nettoyage manuel des contaminants ferromagnétiques collectés.
Le couvercle ne doit être ouvert qu’après l’isolement sécurisé du filtre, la dépressurisation du système et sa préparation pour la maintenance.
Avant la reprise de la production, la fermeture du couvercle et le dispositif d’étanchéité doivent être vérifiés conformément aux procédures de l’établissement.
21. Nettoyage manuel des barreaux magnétiques
Pendant le fonctionnement, les particules ferromagnétiques capturées peuvent progressivement s’accumuler sur les barreaux magnétiques.
Le filtre utilise une méthode de nettoyage manuel qui nécessite l’accès de l’opérateur aux surfaces de collecte.
Le nettoyage doit être effectué uniquement après l’arrêt de l’équipement, son isolement des sources de pression et des autres énergies dangereuses, et sa mise en sécurité.
Des outils adaptés, des équipements de protection individuelle et des procédures d’hygiène doivent être utilisés pour éliminer les particules retenues sans introduire de nouvelles contaminations.
22. Détermination de la fréquence de nettoyage
Il n’existe pas d’intervalle de nettoyage unique convenant à toutes les lignes de production de mayonnaise.
La fréquence nécessaire dépend du niveau réel de contamination, du débit de production, du programme d’exploitation et de la vitesse d’accumulation des particules.
Pendant la phase initiale d’exploitation, des inspections plus fréquentes peuvent aider à établir un intervalle de maintenance approprié.
Une accumulation excessive doit être évitée, car elle peut réduire la surface de collecte magnétique efficace et perturber l’écoulement du produit.
23. Fonction de la vanne de vidange inférieure
Le filtre est équipé d’une vanne de vidange inférieure.
Cet élément facilite l’évacuation des résidus de produit ou des liquides de nettoyage restant dans le corps du filtre après les opérations appropriées de maintenance ou de lavage.
Pour les produits visqueux comme la mayonnaise, une vidange en partie basse peut être particulièrement utile, car des résidus peuvent rester dans le corps du filtre.
La vanne de vidange constitue un dispositif d’entretien et d’évacuation ; elle ne doit pas être présentée comme un système automatique de nettoyage magnétique.
24. Vidange des résidus de mayonnaise après la production
À la fin d’un cycle de production, une certaine quantité de mayonnaise peut rester à l’intérieur du corps du filtre.
La vanne inférieure offre un point d’évacuation contrôlé des résidus appropriés, après isolement sécurisé de l’équipement.
La quantité réellement évacuable dépend de la géométrie interne, de la viscosité du produit et de l’orientation du filtre installé.
Les procédures propres à l’établissement doivent définir les modalités de collecte, d’élimination ou de traitement des résidus.
25. Nettoyage et rinçage après le transfert du produit
Après la production, un nettoyage peut être nécessaire pour éliminer les résidus de mayonnaise et les contaminants ferromagnétiques collectés.
Une séquence de maintenance habituelle peut comprendre l’arrêt du procédé, l’isolement et la dépressurisation du filtre, l’accès aux barreaux magnétiques, le nettoyage des surfaces concernées et le rinçage selon la procédure approuvée par l’établissement.
La vanne inférieure peut faciliter l’évacuation des liquides de nettoyage et de rinçage.
La présence de cette vanne ne constitue pas une preuve de compatibilité certifiée avec un système de nettoyage en place (NEP/CIP). L’efficacité du nettoyage et l’aptitude hygiénique doivent être évaluées séparément.
26. Exigences de maintenance et d’inspection
Les inspections régulières doivent porter sur les barreaux magnétiques, le corps du filtre, les raccordements à brides, les éléments d’étanchéité et la vanne de vidange inférieure.
Les opérateurs doivent rechercher les accumulations de produit, les dommages, les fuites, l’usure anormale et les particules ferromagnétiques collectées.
L’état des surfaces de collecte magnétique est important pour maintenir un fonctionnement fiable.
Les registres de maintenance peuvent également aider à identifier des variations du niveau de contamination susceptibles de révéler une usure ou une défaillance ailleurs sur la ligne de production.
27. Intégration agroalimentaire et vérification technique
Lors de l’installation d’un filtre magnétique sur une ligne agroalimentaire, l’aptitude de tous les matériaux en contact avec le produit, des joints, des états de surface et des procédures de nettoyage doit être confirmée.
La nuance exacte d’acier inoxydable, la valeur de Gauss en surface, la température maximale de fonctionnement et les documents relatifs au contact alimentaire de cette configuration doivent être vérifiés séparément lorsqu’ils sont requis.
Ces propriétés ne doivent pas être supposées uniquement à partir de l’apparence du filtre ou des caractéristiques techniques d’autres modèles.
Une évaluation technique complète doit également prendre en compte les exigences d’hygiène de l’établissement, les normes applicables, les caractéristiques d’écoulement et la pression de service.
28. Solutions de filtration magnétique Magneteksan pour la production de mayonnaise
Magneteksan propose des solutions de séparation magnétique destinées au traitement industriel des liquides et aux applications de fabrication alimentaire.
Le filtre magnétique néodyme DN40 associe cinq barreaux de Ø25×265 mm, des raccordements à brides, une pression de service de 6 bar, un couvercle supérieur ouvrable, un nettoyage manuel et une vanne de vidange inférieure.
Il peut être envisagé comme étape supplémentaire de contrôle des contaminants ferromagnétiques dans la production de mayonnaise, notamment après l’émulsification et avant le conditionnement.
Pour sélectionner une configuration adaptée, il convient de définir le débit du produit, la viscosité de la mayonnaise, la température de fonctionnement, la pression de la ligne, la norme des raccordements, les exigences de nettoyage et la position d’installation prévue.
Similar Products
