DN50 Neodymium Magneetfilter – Productie van Hazelnootpasta
DN50 Neodymium Magneetfilter – Productie van Hazelnootpasta
Algemene kenmerken
- Ontworpen voor magnetische afscheiding in productielijnen voor hazelnootpasta, hazelnootpuree en vergelijkbare geschikte viskeuze voedingsmiddelen.
- Helpt ferromagnetische metaaldeeltjes op te vangen die tijdens malen, pompen, transporteren en verwerken in het product terecht kunnen komen.
- Zeven neodymium magneetstaven bieden meerdere opvangoppervlakken binnen de filterbehuizing.
- Geschikt voor inline installatie in compatibele DN50-procesleidingen, na technische beoordeling.
- Roestvrijstalen constructie met materiaalopties AISI 304 en AISI 316.
- Wartelkoppelingen aan de inlaat en uitlaat voor aansluiting op geschikte leidingsystemen.
- Handmatige reiniging maakt periodieke verwijdering van verzamelde ferromagnetische verontreinigingen mogelijk.
- Standaarduitvoering voor bedrijfstemperaturen tot 80 °C en optionele hogetemperatuuruitvoering tot 150 °C.
Technische kenmerken
- Producttype: Inline neodymium magneetfilter
- Hoofdtoepassing: Productie van hazelnootpasta en hazelnootpuree
- Inlaataansluiting: DN50
- Uitlaataansluiting: DN50
- Aansluittype: Demontabele wartelkoppelingen
- Aantal magneetstaven: 7
- Afmetingen magneetstaven: Ø25×190 mm
- Magnetisch materiaal: Neodymium (NdFeB)
- Materiaalopties behuizing: Roestvrij staal AISI 304 of AISI 316
- Standaardbedrijfstemperatuur: Tot 80 °C
- Optionele hogetemperatuuruitvoering: Tot 150 °C
- Doelverontreinigingen: Ferromagnetische deeltjes; onder geschikte procesomstandigheden is opvang van ijzerdeeltjes van circa 0,03 mm mogelijk.
Het Neodymium Magneetfilter DN50 is ontworpen om ferromagnetische metaalverontreinigingen af te scheiden tijdens de verwerking van hazelnootpasta, hazelnootpuree en vergelijkbare viskeuze voedingsmiddelen. De roestvrijstalen behuizing bevat zeven neodymium magneetstaven van Ø25×190 mm, die meerdere magnetische opvangoppervlakken bieden terwijl het product door het filter stroomt. Het filter heeft demontabele DN50-wartelkoppelingen en handmatige reiniging en is verkrijgbaar in AISI 304 of AISI 316, met een standaardbedrijfstemperatuur tot 80 °C en een optionele uitvoering tot 150 °C.
| Technische specificatie | Gegevens |
|---|---|
| Producttype | Inline neodymium magneetfilter |
| Hoofdtoepassing | Productie van hazelnootpasta en hazelnootpuree |
| Inlaatafmeting | DN50 |
| Uitlaatafmeting | DN50 |
| Aansluittype | Demontabele wartelkoppelingen |
| Aantal magneetstaven | 7 |
| Afmetingen magneetstaven | Ø25×190 mm |
| Magnetisch materiaal | Neodymium (NdFeB) |
| Materiaal behuizing | Roestvrij staal |
| RVS-materiaalopties | AISI 304 / AISI 316 |
| Standaardbedrijfstemperatuur | Tot 80 °C |
| Optionele temperatuuruitvoering | Tot 150 °C |
| Doelverontreinigingen | Ferromagnetische metaaldeeltjes |
| Indicatieve opvang van Fe-deeltjes | Circa 0,03 mm onder geschikte omstandigheden |
| Reinigingsmethode | Handmatig |
| Installatie | Inline in een DN50-procesleiding |
1. DN50 Neodymium Magneetfilter voor de productie van hazelnootpasta
Het DN50 Neodymium Magneetfilter is ontworpen voor het afscheiden van ferromagnetische verontreinigingen in productielijnen voor hazelnootpasta. Het kan als aanvullende controlefase worden opgenomen in een geschikte procesleiding.
In de filterbehuizing bevinden zich zeven neodymium magneetstaven met afmetingen van Ø25×190 mm. Deze staven vormen meerdere magnetische oppervlakken waaraan geschikte metaaldeeltjes kunnen blijven hechten.
Wanneer hazelnootpasta door het filter stroomt, kunnen ferromagnetische deeltjes door de magneetstaven worden aangetrokken. Het overige product stroomt verder naar de volgende procesfase.
Bij de selectie moeten viscositeit, debiet, temperatuur en bedrijfsdruk worden beoordeeld. De nominale aansluiting DN50 is op zichzelf onvoldoende om de geschiktheid voor een specifieke installatie te bevestigen.
2. Magnetische afscheiding tijdens de verwerking van hazelnootpuree
Bij de productie van hazelnootpuree worden vaak maal-, meng- en transportprocessen toegepast. Contact met metalen machineonderdelen kan leiden tot het ontstaan van ferromagnetische verontreinigingen.
Een inline magneetfilter kan dergelijke deeltjes opvangen voordat het product verder wordt verwerkt of verpakt. De juiste installatiepositie hangt af van de inrichting van de productielijn.
De zeven neodymium magneetstaven bieden meerdere opvangoppervlakken. Het daadwerkelijke afscheidingsresultaat wordt mede bepaald door de stroming van de viskeuze puree langs deze oppervlakken.
Magnetische afscheiding vormt een aanvulling op machineonderhoud en andere controles op vreemde bestanddelen. Het systeem verwijdert niet automatisch alle mogelijke soorten verontreinigingen.
3. Constructie van een inline DN50-magneetfilter
Het filter beschikt over een DN50-inlaat en een DN50-uitlaat. Hierdoor kan het worden geïntegreerd in procesleidingen met passende aansluitingen.
Voor de verbinding met het leidingwerk zijn demontabele wartelkoppelingen voorzien. De exacte aansluitmaten en de compatibiliteit met bestaande onderdelen moeten vooraf worden gecontroleerd.

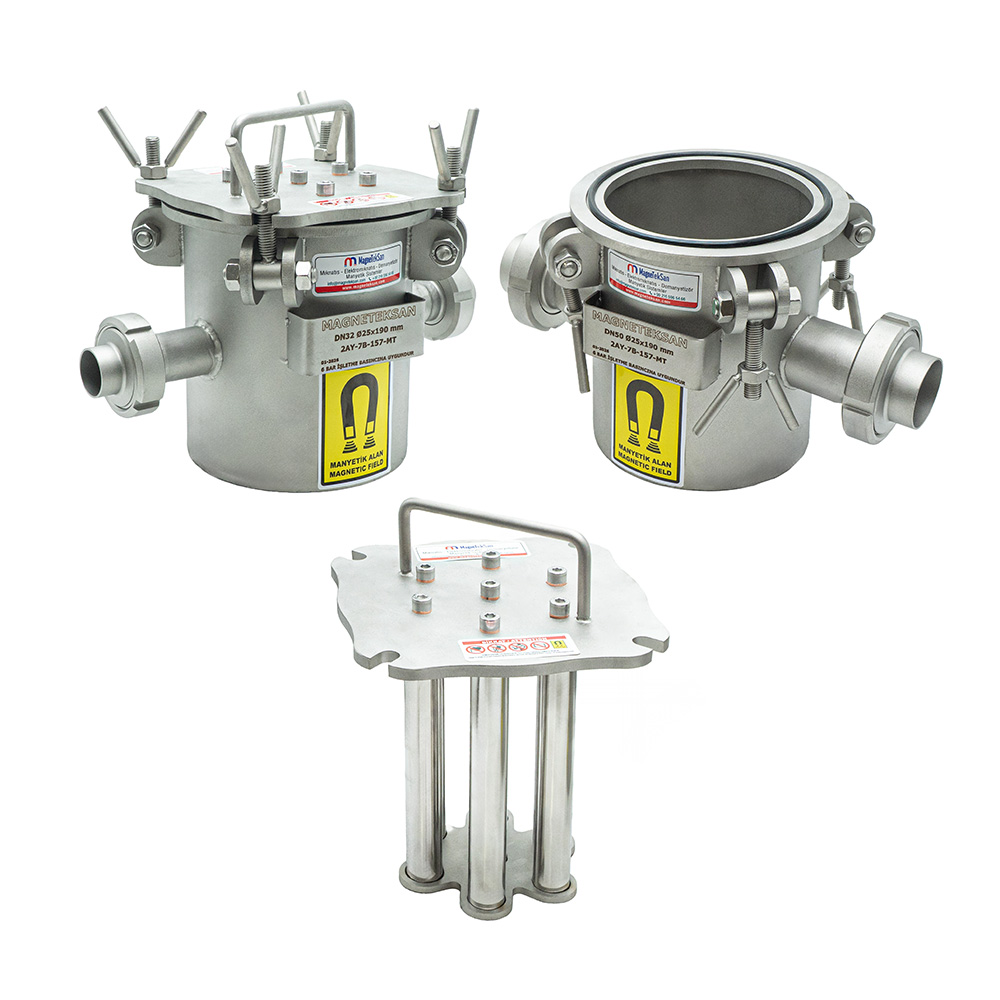

In de roestvrijstalen behuizing zijn zeven magneetstaven van Ø25×190 mm geplaatst. Het product beweegt door de beschikbare doorgangen in de magnetische afscheidingskamer.
De hydraulische geschiktheid moet afzonderlijk worden vastgesteld. Het debiet, de viscositeit en de interne stromingsweerstand beïnvloeden de werking van het systeem.
4. Zeven neodymium magneetstaven voor metaalafscheiding
Dit model bevat zeven neodymium magneetstaven. Iedere staaf vormt een extra oppervlak waarop geschikte ferromagnetische deeltjes kunnen worden verzameld.
De toepassing van meerdere staven creëert verschillende mogelijke contactzones tussen het product en de magnetische oppervlakken. De opvang hangt af van de afstand tot de staven en de magnetische eigenschappen van de deeltjes.
Het aantal magneetstaven is een belangrijke constructieparameter, maar bepaalt niet zelfstandig het afscheidingsrendement. Ook de plaatsing en de verdeling van de productstroom spelen een rol.
Bij viskeuze hazelnootpasta moet rekening worden gehouden met de weerstand die de staven veroorzaken. De constructie moet zowel voldoende doorstroming als de gewenste magnetische functie ondersteunen.
5. Magneetstaven met afmetingen Ø25×190 mm
Alle zeven magneetstaven hebben afzonderlijk de afmetingen Ø25×190 mm. Hun diameter en lengte bepalen een deel van de interne geometrie van de afscheidingskamer.
Als magnetisch materiaal wordt neodymium, ook aangeduid als NdFeB, toegepast. De staven zijn bedoeld om geschikte ferromagnetische deeltjes uit de passerende productstroom aan te trekken.
De afmetingen van de staven beïnvloeden het beschikbare opvangoppervlak en de stromingsdoorgangen. Daarnaast zijn ze van belang voor de toegankelijkheid tijdens het reinigen.
Voor deze specifieke uitvoering is geen exacte magnetische fluxdichtheid in gauss bevestigd. Een dergelijke waarde mag uitsluitend worden vermeld op basis van een productspecifieke meting of technische documentatie.
6. Verwijdering van ijzerdeeltjes uit hazelnootpasta
Tijdens de productie kan hazelnootpasta in contact komen met maalinstallaties, pompen en andere metalen onderdelen. Slijtage van deze componenten kan ijzerhoudende deeltjes veroorzaken.
Het magneetfilter is bedoeld om geschikte ferromagnetische verontreinigingen tijdens de doorstroming vast te houden. De opgevangen deeltjes verzamelen zich op de magneetstaven.
Onder passende procesomstandigheden wordt een mogelijke opvang van Fe-deeltjes van ongeveer 0,03 mm beschreven. Deze waarde vormt geen gegarandeerde afscheidingsgrens.
De daadwerkelijke opvang hangt af van de magnetische eigenschappen, afmetingen en vorm van de deeltjes, evenals van de viscositeit en stroming. Voor kritische toepassingen zijn representatieve praktijktests raadzaam.
7. Magnetische filtratie na het malen van hazelnoten
Maalmachines kunnen door slijtage van hun onderdelen een bron van metaaldeeltjes zijn. Een magneetfilter na het maalproces kan een aanvullende controlefase bieden.
Het DN50-filter kan worden overwogen voor een geschikte transportleiding achter de maalmachine. De precieze positie moet worden afgestemd op de bestaande procesopstelling.
De zeven neodymium magneetstaven kunnen geschikte ferromagnetische deeltjes vasthouden die met de hazelnootpasta worden meegevoerd. De verzamelde verontreinigingen moeten regelmatig worden verwijderd.
Een magneetfilter voorkomt geen slijtage aan de maalmachine zelf. Daarom blijven periodieke inspecties en preventief onderhoud noodzakelijk.
8. Magnetische filtratie vóór het vullen en verpakken
Een magneetfilter kan vóór een vulmachine worden geplaatst wanneer de procesomstandigheden dit toelaten. Daarmee ontstaat een extra afscheidingsstap kort voor de verpakking.
De demontabele DN50-wartelkoppelingen maken aansluiting op compatibele leidingen mogelijk. Voor inspectie en handmatige reiniging moet voldoende ruimte beschikbaar blijven.
Tijdens het bedrijf stroomt de hazelnootpasta langs de zeven magneetstaven. Geschikte ferromagnetische deeltjes kunnen zich aan de magnetische oppervlakken hechten.
Voor de controle van het verpakte product kunnen aanvullende detectiemethoden nodig zijn. Magnetische filtratie verwijdert niet betrouwbaar alle niet-magnetische metalen of andere vreemde materialen.
9. Magneetfilters voor viskeuze voedingsmiddelen
Hazelnootpasta en hazelnootpuree kunnen aanzienlijk stroperiger zijn dan water. De viscositeit wordt onder meer beïnvloed door temperatuur, receptuur en verwerkingsomstandigheden.
De interne constructie van het magneetfilter beïnvloedt de beweging van viskeuze producten. Beperkte doorgangen kunnen tot extra drukverlies leiden.
Het DN50-model bevat zeven magneetstaven die meerdere opvangoppervlakken vormen. De geschiktheid moet worden vastgesteld aan de hand van de werkelijke producteigenschappen.
Voor een juiste selectie zijn gegevens over viscositeit en debiet noodzakelijk. De nominale leidingdiameter geeft geen gegarandeerde maximale verwerkingscapaciteit aan.
10. Magnetische afscheiding bij de productie van notenpasta
Bij de productie van verschillende notenpasta’s worden maal-, meng- en transportsystemen gebruikt. Mechanische slijtage kan daarbij ferromagnetische verontreinigingen veroorzaken.
Een inline magneetfilter kan bij geschikte producten als aanvullende afscheidingsfase worden toegepast. Dit specifieke model is primair bedoeld voor de verwerking van hazelnootpasta.
De zeven neodymium magneetstaven kunnen geschikte ijzerhoudende deeltjes opvangen. De verzamelde deeltjes worden vervolgens tijdens de handmatige reiniging verwijderd.
Andere notenpasta’s kunnen afwijkende viscositeiten, temperaturen en productstructuren hebben. Daarom moet de geschiktheid voor iedere toepassing afzonderlijk worden beoordeeld.
11. Roestvrijstalen behuizing voor industriële magneetfilters
De filterbehuizing is vervaardigd uit roestvrij staal. Dit materiaal wordt veel gebruikt in industriële installaties voor de verwerking van voedingsmiddelen.
Voor de behuizing zijn de materiaalopties AISI 304 en AISI 316 beschikbaar. De keuze hangt af van de producteigenschappen en de reinigingsomstandigheden.
De behuizing bevat de magnetische elementen en leidt de productstroom door de afscheidingskamer. Ook afdichtingen en andere onderdelen moeten geschikt zijn voor de toepassing.
Een roestvrijstalen constructie betekent niet automatisch dat aan alle voorschriften voor voedselcontact wordt voldaan. Vereiste materiaalverklaringen en certificaten moeten afzonderlijk worden gecontroleerd.
12. Materiaalopties AISI 304 en AISI 316
Roestvrij staal AISI 304 wordt toegepast in uiteenlopende industriële procesinstallaties. Het kan geschikt zijn wanneer het product en de reinigingsmiddelen verenigbaar zijn met de corrosiebestendigheid van het materiaal.
AISI 316 heeft een ander corrosiebestendigheidsprofiel en kan bij veeleisendere omstandigheden worden overwogen. Vooral de samenstelling van reinigingschemicaliën verdient aandacht.
Beide staalsoorten zijn als optie beschikbaar voor het DN50-magneetfilter. De gekozen kwaliteit moet duidelijk worden vastgelegd in de offerte en productiedocumentatie.
Geen van beide materialen is automatisch geschikt voor iedere chemische omgeving. Een beoordeling van de werkelijke bedrijfsomstandigheden blijft noodzakelijk.
13. Standaardbedrijfstemperatuur tot 80 °C
De standaarduitvoering is bedoeld voor bedrijfstemperaturen tot 80 °C. Deze temperatuurgrens moet worden gerespecteerd bij de selectie en installatie.
De temperatuur van hazelnootpasta kan de viscositeit en daarmee de stroming beïnvloeden. Thermische en hydraulische omstandigheden moeten daarom gezamenlijk worden beoordeeld.
De maximale temperatuur van de standaarduitvoering mag niet zonder technische bevestiging worden overschreden. Ook afdichtingen en overige componenten moeten geschikt zijn voor de gekozen temperatuur.
Voor processen met hogere temperaturen is een optionele uitvoering beschikbaar. Deze uitvoering moet voorafgaand aan de productie expliciet worden gespecificeerd.
14. Optionele hogetemperatuuruitvoering tot 150 °C
Voor toepassingen met hogere temperaturen kan een uitvoering tot 150 °C worden geleverd. Deze is bedoeld voor processen die buiten het temperatuurbereik van de standaardversie vallen.
Hoge temperaturen kunnen de eigenschappen van magnetische materialen, afdichtingen en het verwerkte product beïnvloeden. Alle componenten moeten op de beoogde omstandigheden worden afgestemd.
De temperatuurbestendigheid tot 150 °C geldt niet automatisch voor de standaarduitvoering. De hogetemperatuurversie moet afzonderlijk worden aangevraagd en bevestigd.
Bij de technische selectie zijn de producttemperatuur, reinigingstemperatuur en blootstellingsduur relevant. Deze gegevens ondersteunen de keuze van geschikte materialen en onderdelen.
15. Handmatige reiniging van het magneetfilter
Het DN50-magneetfilter is ontworpen voor handmatige reiniging. Ferromagnetische deeltjes die zich op de magneetstaven verzamelen, moeten periodiek worden verwijderd.
Voor het reinigen moet de producttoevoer worden gestopt en het betreffende leidingdeel veilig worden afgesloten. Eventuele restdruk en hoge temperaturen moeten volgens de geldende procedures worden beheerst.
Opgevangen metaaldeeltjes moeten zorgvuldig worden verwijderd om herbesmetting van het product te voorkomen. Tegelijkertijd kunnen de magneetstaven op beschadigingen worden gecontroleerd.
Het reinigingsinterval hangt af van de hoeveelheid verontreinigingen en de bedrijfsomstandigheden. Eerste inspecties kunnen helpen bij het vaststellen van een passend onderhoudsschema.
16. DN50-wartelkoppelingen voor procesleidingen
Het filter heeft demontabele wartelkoppelingen aan de inlaat en uitlaat. Deze zijn bedoeld voor aansluiting op compatibele DN50-procesleidingen.
De exacte geometrie en afmetingen van de koppelingen moeten vóór productie of montage worden bevestigd. De aanduiding DN50 beschrijft niet alle aansluitdetails.
Bij de selectie moeten de bestaande leidingconstructie, afdichtingseisen en onderhoudstoegankelijkheid worden meegenomen. Niet-passende verbindingsonderdelen kunnen montageproblemen veroorzaken.
Het filter moet voldoende mechanisch worden ondersteund om overmatige belasting van de aansluitingen te voorkomen. De montage moet voldoen aan de relevante veiligheidsvereisten.
17. Ferromagnetische verontreinigingen uit productieapparatuur
Installaties voor voedingsmiddelenverwerking bevatten veel metalen componenten. Slijtage, beschadigingen of onderhoudswerkzaamheden kunnen leiden tot ferromagnetische deeltjes in het product.
Bij de productie van hazelnootpasta kunnen onder andere molens, pompen, mengers en transportsystemen worden gebruikt. Het werkelijke verontreinigingsrisico hangt af van de installatie.
Het magneetfilter kan geschikte ferromagnetische deeltjes vasthouden die de afscheidingskamer bereiken. Hiervoor zijn zeven neodymium magneetstaven aanwezig.
Magnetische afscheiding verwijdert de oorzaak van de verontreiniging niet. Daarom blijven inspecties en preventief onderhoud van de productieapparatuur essentieel.
18. Verschillen tussen magneetfilters en metaaldetectoren
Een magneetfilter trekt geschikte ferromagnetische deeltjes aan en houdt deze fysiek vast op de magneetstaven. De verontreinigingen blijven daar totdat ze tijdens het reinigen worden verwijderd.
Een metaaldetector werkt volgens een ander detectieprincipe. Afhankelijk van de technologie en omstandigheden kan deze ook bepaalde metalen herkennen die niet effectief magnetisch worden vastgehouden.
Niet-magnetische metalen zoals aluminium en koper worden niet betrouwbaar verwijderd door neodymium magneetfilters. Magnetische afscheiding is daarom geen universele oplossing voor alle metaalsoorten.
Beide technieken kunnen elkaar aanvullen. De juiste keuze hangt af van de relevante verontreinigingen, producteigenschappen en kwaliteitseisen.
19. Invloed van het aantal magneetstaven op de afscheiding
De zeven magneetstaven vormen meerdere magnetische opvangoppervlakken binnen de DN50-behuizing. Hierdoor ontstaan verschillende mogelijke contactzones voor metaaldeeltjes.
De werking van deze opstelling hangt af van de verdeling van de productstroom. Viskose materialen kunnen zich daarbij anders gedragen dan dunvloeibare producten.
Het aantal magneetstaven garandeert op zichzelf geen specifiek afscheidingspercentage. Ook de magneetveldverdeling, deeltjeskenmerken en hydraulische omstandigheden zijn bepalend.
Bij toepassingen met strenge eisen kunnen representatieve tests noodzakelijk zijn. Daarbij moeten het werkelijke product en de relevante soorten verontreinigingen worden gebruikt.
20. Productviscositeit en selectie van het magneetfilter
Viscositeit is een belangrijke parameter bij de keuze van een magneetfilter voor hazelnootpasta. Zij beïnvloedt de stroming en de druk die nodig is voor producttransport.
De magneetstaven vormen verschillende doorgangen in de filterbehuizing. Bij stroperige producten kunnen deze doorgangen een merkbaar drukverlies veroorzaken.
De viscositeit van hazelnootpasta kan veranderen met de temperatuur. Daarom moet het filter worden beoordeeld voor het volledige beoogde bedrijfsbereik.
Voor een betrouwbare technische selectie zijn werkelijke viscositeits- en debietgegevens nodig. Alleen kiezen op basis van DN50 kan tot een ongeschikte uitvoering leiden.
21. Debiet en drukverlies
Voor dit specifieke filtermodel is geen maximale doorstroomcapaciteit bevestigd. Deze mag niet uitsluitend uit de DN50-aansluiting worden afgeleid.
Debiet, viscositeit en interne geometrie bepalen samen het drukverlies. Bij dikke voedingsmiddelen kunnen deze factoren een grote invloed hebben op de werking.
Ook de maximaal toegestane bedrijfsdruk van het filter is niet bevestigd. Vooraf moeten zowel de normale bedrijfsdruk als de mogelijke maximale systeemdruk worden vastgesteld.
Een technische beoordeling kan uitwijzen of het filter bij de gebruikte pompinstallatie past. Dit draagt bij aan een stabiele en veilige werking.
22. Installatie in gepompte voedingsmiddelenleidingen
Hazelnootpasta wordt in veel productielijnen met pompen tussen verschillende machines verplaatst. Een inline magneetfilter kan op een geschikte positie in zo’n leiding worden geplaatst.
Mogelijke installatiepunten zijn transportleidingen en trajecten vóór vulmachines. De definitieve locatie moet aansluiten bij het proces en de gewenste controle op verontreinigingen.
Het filter moet geschikt zijn voor de druk, temperatuur en producteigenschappen. Daarnaast moet de installatie voldoende ruimte bieden voor reiniging en inspectie.
De nominale aansluiting DN50 is geen volledige technische goedkeuring. Alle relevante procesomstandigheden moeten vóór installatie worden gecontroleerd.
23. Magnetische filtratie van praliné en notencrèmes
Bij de productie van praliné en notencrèmes worden vaak viskeuze mengsels van gemalen noten, vetten en andere ingrediënten verwerkt. Sommige samenstellingen kunnen geschikt zijn voor inline magnetische afscheiding.
Het DN50-filter voor hazelnootpasta kan als uitgangspunt dienen voor verwante toepassingen. De geschiktheid van iedere receptuur moet echter afzonderlijk worden vastgesteld.
De neodymium magneetstaven zijn bedoeld voor het vasthouden van geschikte ferromagnetische deeltjes. Ze voeren geen mechanische zeving uit en verwijderen geen niet-magnetische ingrediënten.
Voor een technische beoordeling moeten viscositeit, temperatuur en reinigingseisen worden opgegeven. Deze factoren beïnvloeden de hydraulische en magnetische werking.
24. Mogelijke opvang van fijne Fe-deeltjes
In de productbeschrijving wordt een mogelijke opvang van ijzerdeeltjes van circa 0,03 mm onder geschikte procesomstandigheden genoemd. Dit is een toepassingsafhankelijke indicatie.
Of een deeltje wordt vastgehouden, hangt af van zijn magnetische eigenschappen, vorm, positie in de productstroom en blootstelling aan het magneetveld.
De waarde van 0,03 mm mag niet worden beschouwd als een gegarandeerde afscheidingsgrens voor alle deeltjes en bedrijfsomstandigheden. Bij kritische toepassingen kan aanvullende validatie nodig zijn.
Praktijktests met het werkelijke product kunnen betrouwbaardere informatie opleveren dan één nominale deeltjesgrootte. De testomstandigheden moeten overeenkomen met het productieproces.
25. Onderhoud en inspectie van de filterbehuizing
Regelmatige inspecties helpen het magneetfilter in goede staat te houden. Daarbij moeten de behuizing, aansluitingen, magneetstaven en toegankelijke afdichtingsvlakken worden gecontroleerd.
Opgevangen metaaldeeltjes moeten worden verwijderd voordat zich overmatige afzettingen vormen. Het reinigingsinterval kan worden aangepast aan de waargenomen vervuiling.
De hoeveelheid en aard van de verzamelde deeltjes kunnen informatie geven over de toestand van machines vóór het filter. Ongewone veranderingen verdienen nader onderzoek.
Onderhoudswerkzaamheden vereisen veilige afsluiting, drukontlasting en bescherming tegen hoge temperaturen. Het filter mag pas na correcte montage en controle opnieuw in bedrijf worden genomen.
26. Maatwerk magneetfilters voor voedingsmiddeleninstallaties
Voedingsmiddelenbedrijven gebruiken uiteenlopende leidingdiameters, verbindingstypen en bedrijfstemperaturen. Een standaardfilter is daarom niet voor iedere installatie geschikt.
Magneteksan kan magneetfilters ontwerpen voor specifieke procesvereisten. Mogelijke aanpassingen betreffen de aansluitingen, de plaatsing van magneetstaven en de materiaalkeuze van de behuizing.
Het DN50-model met zeven magneetstaven is een duidelijk omschreven configuratie. Afwijkende uitvoeringen moeten afzonderlijk worden gespecificeerd en beoordeeld.
Voor een maatwerkaanvraag zijn gegevens over het product, de viscositeit, het debiet, de druk, de temperatuur en de aansluitingen nuttig. Deze vormen de basis voor een passende technische selectie.
27. Bevestigde technische specificaties en beperkingen
De bevestigde kenmerken omvatten een DN50-inlaat en -uitlaat, zeven neodymium magneetstaven van Ø25×190 mm en demontabele wartelkoppelingen. Voor de behuizing zijn AISI 304 en AISI 316 als materiaalopties beschikbaar.
De standaarduitvoering is bedoeld voor temperaturen tot 80 °C. Een optionele hogetemperatuuruitvoering kan tot 150 °C worden toegepast en de reiniging gebeurt handmatig.
Voor deze uitvoering zijn geen exacte gausswaarde, maximale doorstroomcapaciteit, toegestane bedrijfsdruk of volledige buitenafmetingen bevestigd. Deze gegevens moeten afzonderlijk worden opgevraagd.
De mogelijke opvang van Fe-deeltjes van circa 0,03 mm geldt uitsluitend onder geschikte procesomstandigheden. Het daadwerkelijke afscheidingsresultaat is afhankelijk van de toepassing.
28. Technische selectie en langdurige werking
De keuze van een DN50-magneetfilter voor hazelnootpasta begint met een analyse van het volledige productieproces. Viscositeit, debiet, temperatuur, druk en mogelijke bronnen van metaalverontreiniging zijn belangrijke gegevens.
De zeven neodymium magneetstaven bieden meerdere opvangoppervlakken binnen de roestvrijstalen behuizing. Ze zijn bedoeld om geschikte ferromagnetische deeltjes uit de passerende productstroom vast te houden.
Voor langdurig betrouwbaar gebruik zijn handmatige reiniging, periodieke inspectie en passend onderhoud nodig. Wijzigingen in de receptuur of procesomstandigheden kunnen een nieuwe technische beoordeling vereisen.
Magnetische filtratie moet deel uitmaken van een bredere strategie voor de beheersing van vreemde bestanddelen. Een juiste selectie, zorgvuldige installatie en controles tijdens gebruik ondersteunen de betrouwbaarheid van het productieproces.
