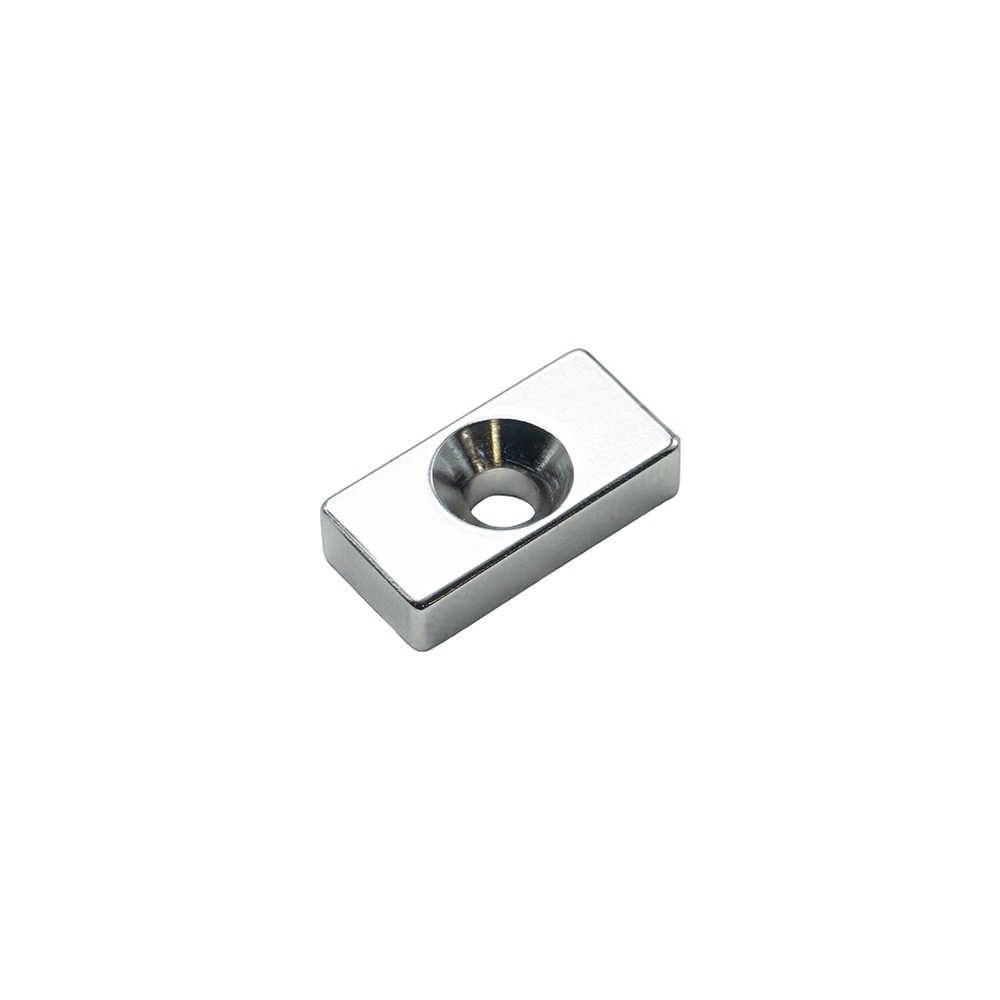

Aimant néodyme N35 à trou fraisé 20x10x5 mm pour capots de machines

L’aimant néodyme N35 à trou fraisé 20x10x5 mm est destiné aux capots de maintenance amovibles, aux trappes d’inspection et aux habillages de machines en profilés aluminium. Son trou central avec fraisure Ø8 mm et passage Ø4 mm permet une fixation par vis. Associé à une contre-plaque en acier ferromagnétique, il crée un point de fermeture magnétique sans alimentation électrique.

Spécification technique	Valeur
Type de produit	Aimant néodyme rectangulaire à trou fraisé
Longueur	20 mm
Largeur	10 mm
Épaisseur	5 mm
Diamètre de la fraisure	Ø8 mm
Diamètre du trou traversant	Ø4 mm
Nombre de trous fraisés	1
Grade magnétique	N35
Matériau magnétique	NdFeB
Revêtement de surface	Nickel
Température maximale de fonctionnement	80 °C
Type d’aimant	Permanent
Mode de fixation	Vis à tête fraisée
Application principale	Capots de maintenance des machines
Exemples de panneaux compatibles	Plastique, composite, bois ou métal adapté
Contrepartie magnétique	Plaque en acier ferromagnétique

1. Qu’est-ce que l’aimant néodyme à trou fraisé 20x10x5 mm ?

L’aimant néodyme à trou fraisé 20x10x5 mm est un aimant permanent rectangulaire compact destiné à la fixation mécanique. Il est principalement utilisé pour maintenir des capots de maintenance et des panneaux d’inspection amovibles sur les machines.

Cet aimant est fabriqué à partir d’un matériau magnétique néodyme-fer-bore, désigné NdFeB, de grade N35. Ce matériau produit une attraction magnétique permanente sans nécessiter d’alimentation électrique.

Le trou fraisé central permet de fixer l’aimant sur un support adapté au moyen d’une vis compatible. Une pièce correspondante en acier ferromagnétique est installée sur la surface opposée afin de constituer le point de contact magnétique.

Cette configuration permet de réaliser une fermeture magnétique discrète pour des panneaux appropriés ne remplissant pas une fonction de sécurité critique. La force de maintien réelle dépend de la géométrie du montage, des conditions de contact et des caractéristiques de la contre-plaque en acier.

2. Pourquoi utiliser des aimants néodyme pour les capots de machines ?

Les machines industrielles comportent souvent des capots donnant accès aux moteurs, capteurs, câblages électriques et composants mécaniques. Ces panneaux doivent parfois être ouverts régulièrement pour effectuer des inspections ou des opérations de maintenance.

Avec des fixations conventionnelles par vis, plusieurs éléments peuvent devoir être démontés à chaque intervention. Une fermeture magnétique peut simplifier les opérations d’ouverture et de fermeture dans les applications appropriées.

L’aimant néodyme peut être installé sur le capot amovible, tandis qu’une contre-plaque en acier est fixée à la structure de la machine. Les deux éléments forment ainsi une liaison magnétique démontable.

Le choix de cette solution doit tenir compte du poids du capot, de son sens d’ouverture et des conditions de fonctionnement. Une fermeture magnétique ne doit pas remplacer un verrouillage de sécurité ou un dispositif d’interverrouillage obligatoire.

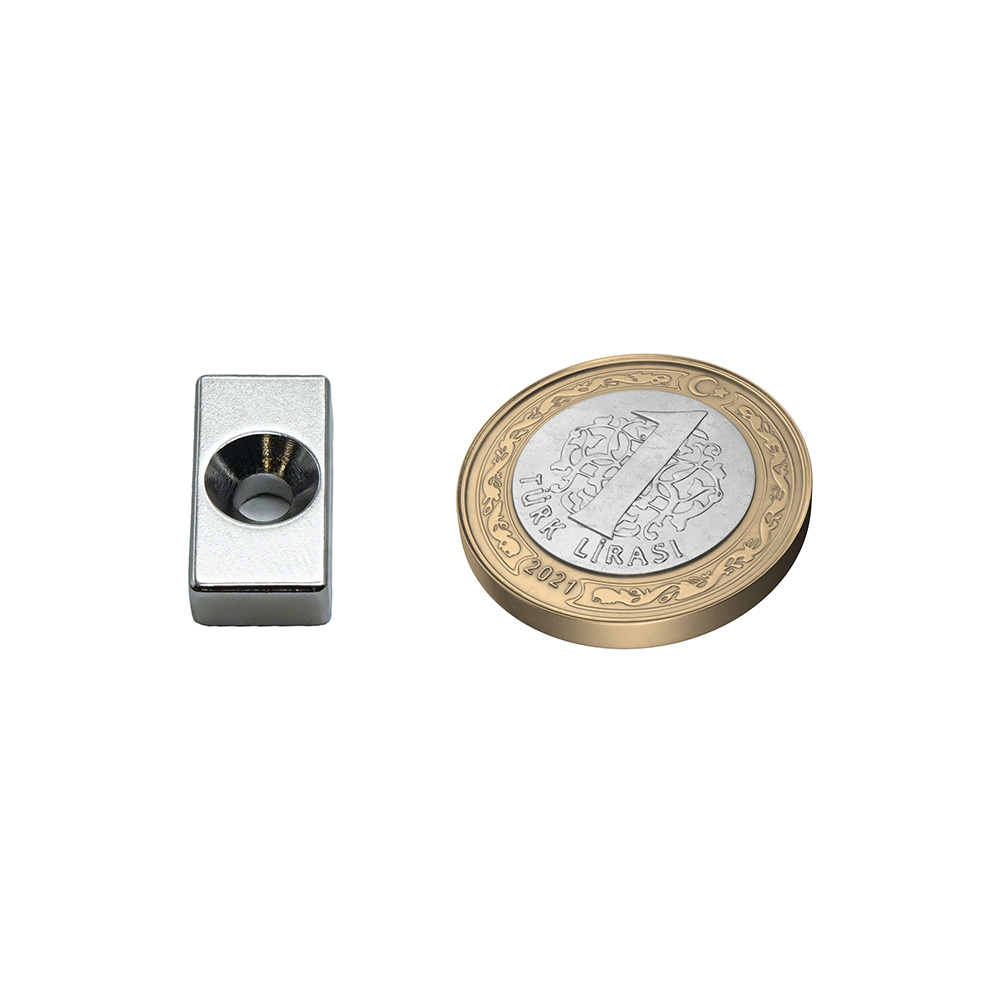

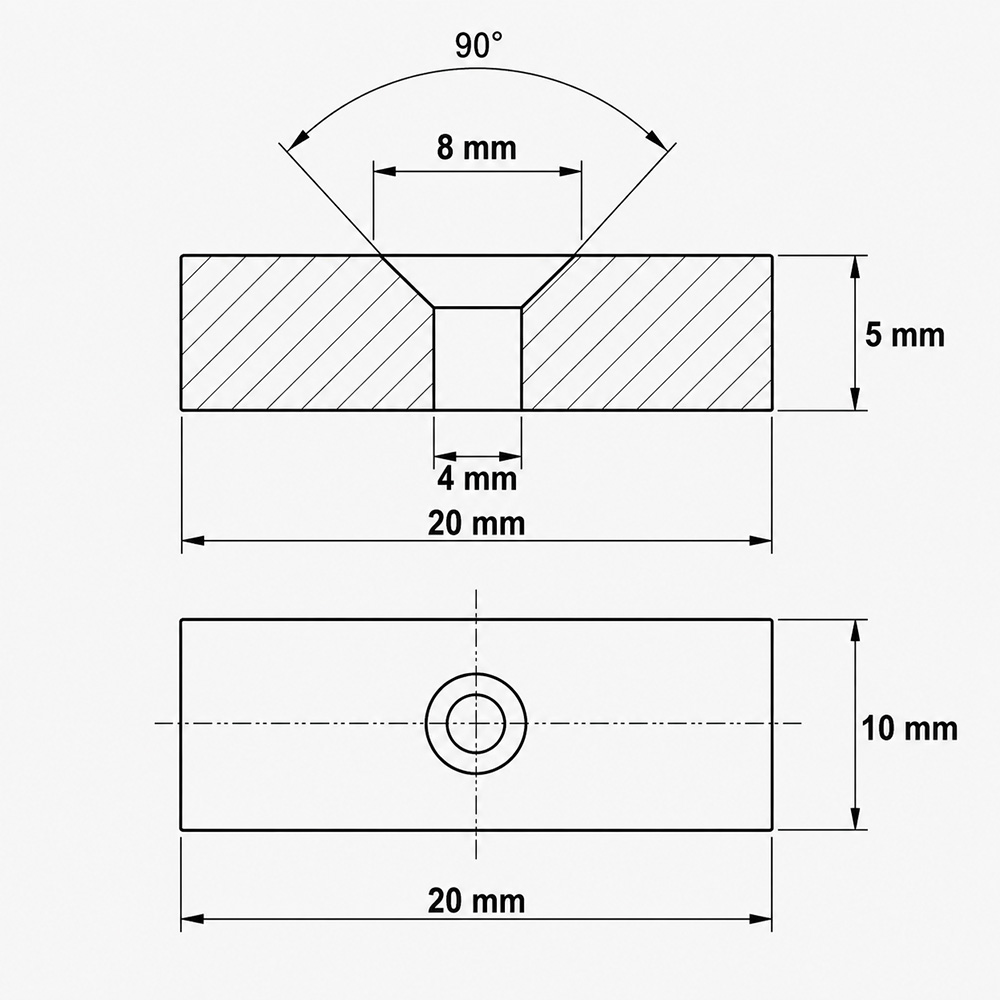

3. Quelles sont les dimensions de cet aimant rectangulaire ?

L’aimant mesure 20 mm de longueur, 10 mm de largeur et 5 mm d’épaisseur. Ces dimensions définissent son corps rectangulaire compact.

Son faible encombrement permet d’envisager son installation dans des zones où l’espace disponible est limité. Les bords de panneaux, les petites trappes d’accès et les structures de machines constituent des exemples possibles.

Le trou de fixation central occupe une partie du corps de l’aimant. Il est donc nécessaire de tenir compte des dimensions extérieures et de la géométrie du perçage lors de la conception du logement.

Avant le montage, il convient de vérifier l’espace disponible, les dimensions de la vis et la position de la contre-plaque. Un dégagement suffisant facilite l’assemblage et évite les contraintes mécaniques indésirables.

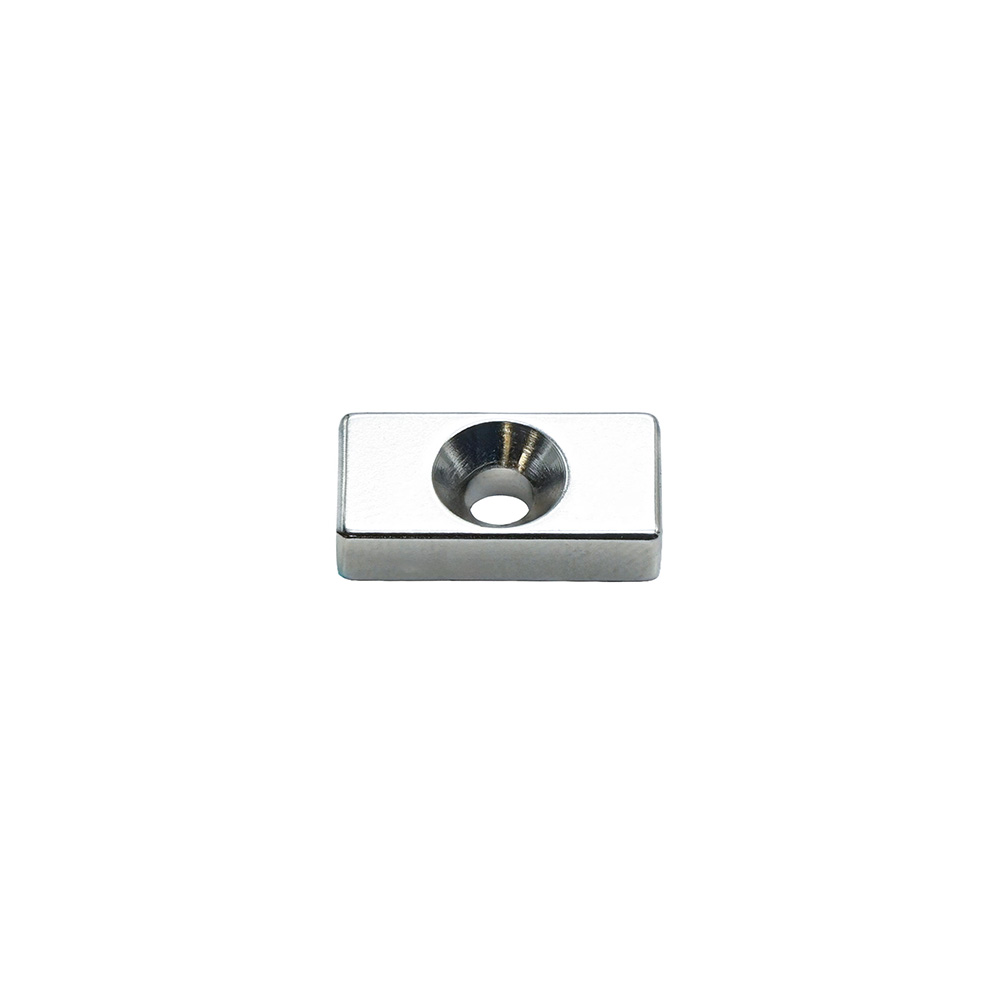

4. Quelle est la fonction du trou fraisé ?

Le trou fraisé permet de fixer mécaniquement l’aimant au moyen d’une vis à tête fraisée compatible. Cette solution constitue une alternative à une fixation reposant uniquement sur un adhésif.

Le produit possède une fraisure de diamètre Ø8 mm et un trou traversant de diamètre Ø4 mm. Ces deux dimensions doivent être prises en compte pour choisir l’élément de fixation.

La géométrie de la fraisure permet de positionner une tête de vis appropriée au plus près de la surface de l’aimant. Une vis correctement choisie contribue à éviter les saillies gênantes au niveau de la zone de contact.

La vis ne doit pas être serrée excessivement. Les aimants néodyme sont des matériaux durs mais fragiles, et des contraintes mécaniques trop importantes peuvent provoquer des fissures ou une rupture.

5. Que signifie le grade magnétique N35 ?

N35 désigne une catégorie de matériau magnétique au néodyme. Cet aimant utilise un matériau NdFeB appartenant au grade N35.

Le grade caractérise le matériau magnétique, mais ne correspond pas à une capacité de levage ou à une force de maintien garantie pour l’assemblage final. Il ne doit donc pas être interprété comme une charge admissible.

La force de maintien dépend notamment de la contre-plaque en acier, de la surface de contact, de l’entrefer et de la disposition du montage. Les peintures, revêtements et irrégularités de surface peuvent également modifier le résultat.

Lorsqu’une force d’ouverture ou de maintien précise est nécessaire, l’ensemble monté doit être soumis à des essais représentatifs. Le seul grade N35 ne permet pas de déterminer cette force avec fiabilité.

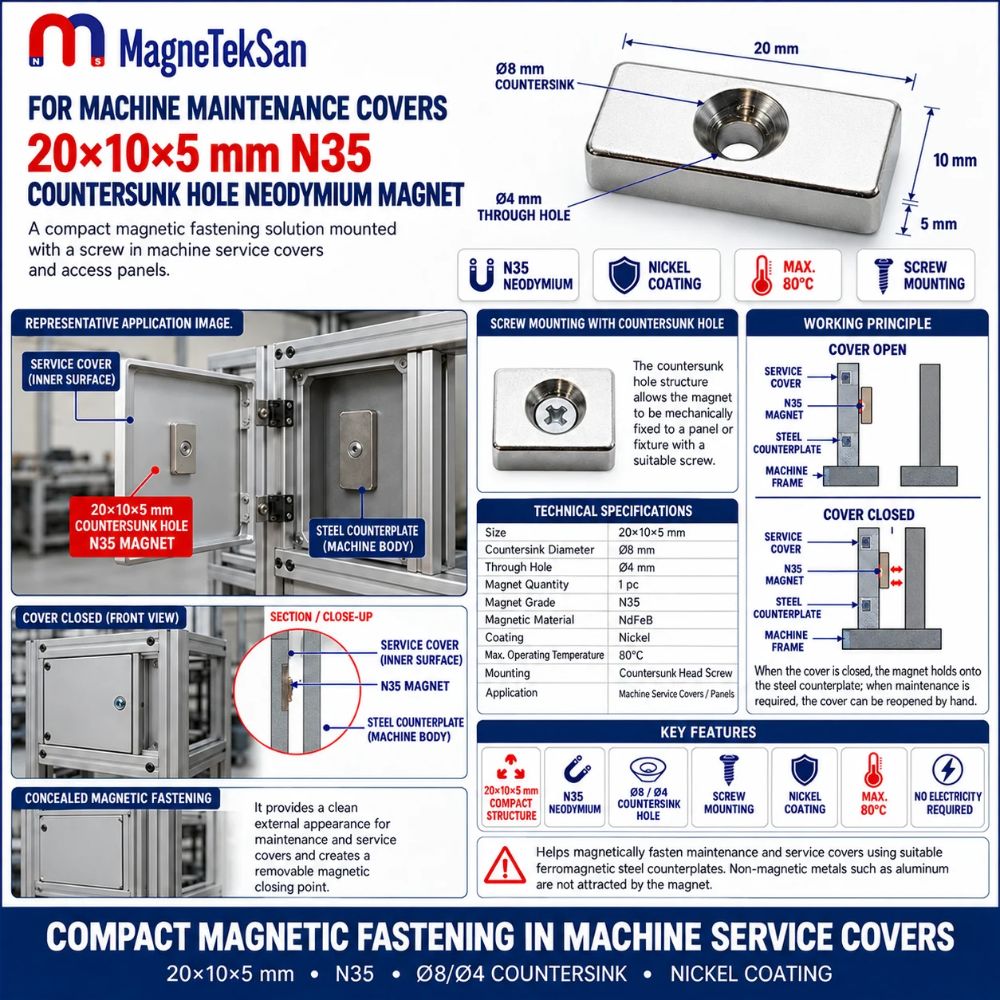

6. Comment fonctionne la fermeture magnétique d’un capot de machine ?

L’aimant à trou fraisé est fixé mécaniquement au capot amovible ou à son support. Une contre-plaque en acier ferromagnétique est installée à l’emplacement correspondant sur la structure de la machine.

Lorsque le capot se ferme, l’aimant se rapproche de la contre-plaque. L’attraction magnétique contribue alors à maintenir le panneau dans sa position prévue.

Pour ouvrir le capot, l’opérateur applique une force suffisante pour vaincre le maintien magnétique. L’aimant reste fixé au panneau grâce à sa vis de montage.

Ce principe convient aux applications dans lesquelles un accès amovible est prévu et autorisé par les exigences de sécurité. La force de fermeture et d’ouverture doit être vérifiée lors de l’installation.

7. L’aimant peut-il être utilisé sur des profilés aluminium ?

Oui, l’aimant peut être intégré à une construction de machine en profilés aluminium lorsque des possibilités de fixation adaptées existent. Cependant, l’aluminium n’est pas un matériau ferromagnétique.

Un aimant néodyme classique n’attire pas l’aluminium de la même manière qu’un acier ferromagnétique. Il ne faut donc pas supposer qu’il adhérera directement à un profilé aluminium.

Une solution consiste à installer l’aimant sur un élément et une contre-plaque en acier sur l’autre. La plaque en acier peut être fixée mécaniquement à la structure en aluminium.

L’installation doit permettre un alignement correct de l’aimant et de la plaque lorsque le capot se ferme. Cela contribue à limiter l’entrefer et à obtenir une fermeture répétable.

8. Pourquoi faut-il utiliser une contre-plaque en acier ?

Une fermeture magnétique efficace nécessite une surface de contact présentant des propriétés magnétiques appropriées. L’acier ferromagnétique est couramment utilisé comme matériau de contrepartie.

Lorsque l’aimant s’approche de la plaque en acier, une force d’attraction apparaît entre les deux composants. Le maintien obtenu dépend de la géométrie et des propriétés des surfaces en contact.

L’épaisseur, les dimensions et les caractéristiques magnétiques de la contre-plaque influencent les performances de l’ensemble. Une plaque trop mince ou inadaptée peut réduire la force de maintien disponible.

Pour assurer un fonctionnement régulier, la plaque doit être solidement fixée et correctement alignée. Il est important d’évaluer l’assemblage complet plutôt que de se référer uniquement au grade du matériau magnétique.

9. Peut-on installer cet aimant sur des panneaux en plastique ?

L’aimant à trou fraisé peut être fixé sur un panneau en plastique adapté à l’aide d’un élément de fixation compatible. Le plastique lui-même n’a pas besoin de posséder des propriétés magnétiques.

Le panneau doit présenter une résistance mécanique suffisante autour du trou de montage. Un renforcement local peut être nécessaire si le plastique est mince ou flexible.

Une contre-plaque en acier ferromagnétique doit être installée sur la partie opposée pour créer la fermeture magnétique. L’aimant et la plaque doivent se retrouver correctement positionnés lorsque le panneau est fermé.

L’ensemble doit être vérifié lors d’ouvertures et de fermetures répétées. La tenue de la vis, les déformations possibles du plastique et la température de fonctionnement doivent être prises en considération.

10. L’aimant convient-il aux panneaux composites ?

L’utilisation de cet aimant sur des panneaux composites peut être envisagée lorsqu’une fixation par vis adaptée est possible. Le montage doit tenir compte de la structure particulière du panneau.

L’aimant est fixé mécaniquement au panneau composite par son trou fraisé central. Une contre-plaque en acier installée sur le bâti de la machine assure l’attraction magnétique.

Les matériaux composites diffèrent par leur épaisseur, leur rigidité et leur résistance aux efforts localisés autour des fixations. Ces caractéristiques doivent être examinées avant l’installation.

Si le panneau ne peut pas supporter correctement la fixation, un insert ou un renfort peut être nécessaire. Il est recommandé de tester l’ensemble avant une utilisation régulière.

11. Peut-on fixer l’aimant sur des capots en bois ?

L’aimant peut être installé mécaniquement sur un capot ou un panneau en bois approprié. Sa forme rectangulaire peut être intéressante pour des boîtiers compacts et des éléments d’accès amovibles.

Une vis à tête fraisée compatible traverse le trou central de l’aimant et se fixe dans le matériau support. Les dimensions de la vis doivent être choisies en fonction de l’épaisseur du bois et des conditions de montage.

Une plaque en acier ferromagnétique peut être placée sur le cadre opposé. Lorsque le panneau se ferme, l’aimant attire cette plaque et participe au maintien de la fermeture.

Il faut éviter un serrage excessif susceptible d’endommager l’aimant. La fixation dans le bois doit également être contrôlée afin de détecter tout desserrage dû aux utilisations répétées.

12. Quels sont les avantages de la forme rectangulaire ?

L’empreinte rectangulaire de 20×10 mm peut convenir aux surfaces de montage étroites ou allongées. Elle peut notamment être intéressante sur les bords des panneaux de maintenance.

Par rapport à un aimant rond, la forme rectangulaire peut mieux correspondre à certaines géométries de profilés et de panneaux. Le choix optimal dépend toutefois de l’espace réellement disponible.

L’épaisseur de 5 mm permet d’envisager une fixation magnétique discrète avec un composant compact. Il faut néanmoins réserver l’espace nécessaire à la vis et à la contre-plaque.

La forme ne détermine pas à elle seule la force de maintien. L’orientation de l’aimant, la surface de contact en acier et l’entrefer doivent également être étudiés.

13. Pourquoi choisir une fixation par vis plutôt que par collage ?

La fixation mécanique permet de créer une liaison définie entre l’aimant et le panneau support. Le trou fraisé est précisément destiné à ce type de montage.

Les environnements industriels peuvent présenter des vibrations, des variations de température, des interventions de maintenance répétées et des contaminations de surface. Ces facteurs peuvent influencer la tenue des assemblages collés.

Une vis adaptée permet de monter l’aimant sans dépendre uniquement d’un adhésif. Selon la conception de l’ensemble, cette solution peut également faciliter le remplacement du composant.

Toutefois, la vis doit être serrée avec précaution et le support doit pouvoir résister aux efforts appliqués. Une fixation mécanique nécessite également une vérification de son montage.

14. Comment choisir la vis de fixation appropriée ?

Le produit comporte un trou traversant Ø4 mm et une fraisure Ø8 mm. Ces dimensions constituent le point de départ pour sélectionner une vis à tête fraisée compatible.

La géométrie de la tête doit correspondre à celle de la fraisure sans provoquer de pression localisée excessive. Il est nécessaire de vérifier la compatibilité avant le montage.

La longueur de la vis doit être adaptée à l’épaisseur du panneau et à la présence éventuelle d’un insert fileté. Une vis trop longue ou trop courte peut entraîner des difficultés d’assemblage.

Lors de l’installation, la vis doit être correctement centrée et serrée sans effort excessif. L’aimant néodyme ne doit pas subir inutilement des contraintes de flexion ou des chocs.

15. Quelles précautions prendre pendant l’installation ?

Les aimants néodyme sont relativement durs et fragiles. Une manipulation incorrecte, un choc ou un serrage excessif peut endommager le corps magnétique.

La surface de montage doit être plane et adaptée à la forme rectangulaire de l’aimant. Forcer le composant contre une surface irrégulière ou courbe peut créer des contraintes mécaniques.

La vis doit être positionnée correctement dans le trou central. Les outils ferromagnétiques doivent être manipulés avec précaution en raison de leur attraction possible par l’aimant.

Après le montage, il convient de rechercher d’éventuelles fissures, un desserrage ou un défaut d’alignement. Un aimant endommagé ne doit pas être utilisé si des fragments risquent de pénétrer dans la machine.

16. À quoi sert le revêtement en nickel ?

Cet aimant néodyme N35 possède une surface nickelée. Le revêtement procure une finition métallique et contribue à protéger le matériau magnétique sous-jacent.

Le néodyme-fer-bore peut être sensible aux conditions environnementales lorsque sa protection de surface est détériorée. Il est donc important de préserver l’intégrité du revêtement.

Les rayures, les chocs et les contacts abrasifs peuvent compromettre cette protection. L’aimant doit être manipulé et installé de manière à limiter les dommages superficiels.

Le nickelage ne signifie pas automatiquement que le produit convient à une exposition permanente à l’humidité ou à des produits chimiques agressifs. Ces environnements nécessitent une évaluation spécifique.

17. Quelle est la température maximale de fonctionnement ?

La température maximale de fonctionnement indiquée pour cet aimant N35 standard est de 80 °C. Cette limite doit être prise en compte lors du choix de l’emplacement.

Les capots situés à proximité de moteurs, de résistances chauffantes ou d’équipements de procédé peuvent subir des températures élevées. La température réelle au niveau de l’aimant doit être évaluée.

Les applications dépassant 80 °C ne doivent pas utiliser cette version standard sans analyse technique complémentaire. Une autre qualité de matériau magnétique ou une conception adaptée aux températures élevées peut être nécessaire.

La température de fonctionnement ne dépend pas uniquement de l’air ambiant. La chaleur transmise par le bâti de la machine et les conditions locales peuvent également influencer l’aimant.

18. Comment l’entrefer influence-t-il la force de maintien ?

L’attraction magnétique diminue généralement lorsque la distance entre l’aimant et sa contre-plaque en acier augmente. Cette distance est appelée entrefer.

Les peintures, films plastiques, joints, revêtements décoratifs et irrégularités de surface peuvent introduire une séparation supplémentaire. Même un faible entrefer peut modifier sensiblement la force de maintien.

L’aimant et la plaque en acier doivent être alignés pour réduire les distances inutiles. La conception doit cependant conserver l’espace prévu pour les joints et les mouvements éventuels du panneau.

Lorsqu’une force précise est exigée, les essais doivent être réalisés avec les revêtements, joints et dimensions réels de l’installation. Les résultats obtenus en contact idéal ne représentent pas nécessairement l’assemblage final.

19. Combien d’aimants faut-il pour un capot de machine ?

Il n’existe pas de quantité universelle d’aimants adaptée à tous les capots de machines. Le nombre nécessaire dépend des dimensions, de la masse et du mode d’ouverture du panneau.

La nature de la contre-plaque, les positions de fixation et la force d’ouverture souhaitée influencent également le résultat. Un capot horizontal peut se comporter différemment d’une porte de maintenance verticale.

Plusieurs aimants peuvent être répartis sur le panneau lorsque plusieurs points de maintien sont nécessaires. Leur position doit contribuer à une fermeture stable et à une ouverture pratique.

Le nombre approprié doit être déterminé au moyen d’essais propres à l’application. Il serait imprudent de fixer une quantité sans connaître la configuration complète du capot.

20. L’aimant convient-il aux trappes d’accès aux capteurs ?

Les petites trappes permettant l’accès aux capteurs peuvent constituer des applications adaptées à une fermeture magnétique compacte. Elles sont souvent ouvertes pour des opérations de contrôle ou de réglage.

L’aimant 20x10x5 mm peut être fixé sur un panneau approprié au moyen de son trou fraisé. Une contre-plaque en acier constitue la surface de fermeture magnétique.

La conception doit permettre à la trappe de retrouver une position de fermeture répétable. Un alignement correct est important pour obtenir un contact fiable et un effort d’ouverture prévisible.

Il convient d’évaluer les vibrations, l’accessibilité et les exigences de sécurité. La fixation magnétique ne doit pas remplacer un mécanisme de verrouillage de protection obligatoire.

21. Peut-on utiliser cet aimant pour les capots d’accès aux câbles ?

Les capots d’accès aux câbles et les petits panneaux de service peuvent être équipés d’une fermeture magnétique lorsque les conditions de fonctionnement autorisent un maintien amovible. Les dimensions compactes du produit sont utiles dans les espaces restreints.

Le trou fraisé permet une fixation mécanique sur un matériau de panneau approprié. Une plaque en acier est installée sur le cadre correspondant.

La fermeture magnétique peut faciliter les accès répétés sans nécessiter le démontage systématique de plusieurs éléments de fixation. Le confort réel dépend de la conception générale du panneau.

Les distances d’isolement électrique, le cheminement des câbles et la proximité d’équipements sensibles aux champs magnétiques doivent être examinés. L’aimant ne doit pas compromettre la fonction prévue de l’enveloppe.

22. L’aimant est-il adapté aux coffrets de commande ?

L’aimant peut être envisagé pour des panneaux amovibles appropriés de coffrets de commande ne remplissant pas une fonction de protection critique. Son rôle est d’assurer un maintien mécanique par attraction magnétique.

Le montage nécessite un panneau support compatible et une contre-plaque en acier ferromagnétique. Un alignement correct favorise une fermeture régulière.

La présence d’un aimant à proximité de composants électroniques doit être évaluée afin d’identifier d’éventuelles interférences avec des éléments sensibles aux champs magnétiques. L’adéquation dépend des équipements concernés.

Les panneaux nécessitant un accès restreint, un interverrouillage de sécurité ou des caractéristiques certifiées d’enveloppe exigent une analyse supplémentaire. Le seul maintien magnétique ne garantit pas le respect de ces exigences.

23. Peut-on utiliser cet aimant sur des protecteurs de machines ?

Une fermeture magnétique peut être pratique pour certains panneaux de maintenance amovibles, mais cela ne signifie pas qu’elle convient automatiquement aux protecteurs de sécurité des machines. Cette distinction est essentielle.

Les protecteurs destinés à empêcher l’accès à des éléments mobiles dangereux peuvent nécessiter des systèmes d’interverrouillage, de verrouillage ou de surveillance de sécurité. Un aimant permanent ne remplit pas automatiquement ces fonctions.

Cet aimant néodyme à trou fraisé ne doit pas constituer l’unique dispositif de verrouillage d’un protecteur devant empêcher l’accès à une zone dangereuse.

Pour les applications de sécurité, l’évaluation des risques de la machine et les exigences applicables doivent déterminer le dispositif de protection approprié. L’aimant peut uniquement remplir une fonction complémentaire compatible.

24. L’aimant nécessite-t-il une alimentation électrique ?

Aucune alimentation électrique n’est nécessaire pour produire la force de maintien magnétique. Le produit utilise un aimant permanent au néodyme de grade N35.

Il ne comporte pas de bobine électromagnétique ni de circuit électrique nécessaire à la génération de son attraction fondamentale. Le champ magnétique reste présent sans alimentation externe.

Cette caractéristique permet de réaliser des fermetures magnétiques mécaniques simples pour des panneaux amovibles adaptés. L’assemblage nécessite néanmoins une contre-plaque correctement installée.

La force magnétique reste active pendant la maintenance et lorsque les machines voisines sont arrêtées. Des précautions de manipulation doivent donc être respectées en permanence.

25. Comment l’aimant se comporte-t-il sur une machine vibrante ?

Les machines industrielles peuvent produire des vibrations pendant leur fonctionnement normal. Ces vibrations peuvent influencer les déplacements et la stabilité des capots amovibles.

L’aimant crée une attraction vers la contre-plaque en acier, tandis que la vis de montage fixe l’aimant à son support. Les deux parties de l’assemblage sont importantes.

La résistance réelle aux déplacements dépend de la force de maintien, du frottement, de la géométrie du panneau et de la direction des vibrations. Le grade N35 ne constitue pas une garantie de résistance vibratoire.

Lorsque les vibrations sont importantes, l’ensemble de la fermeture doit être testé dans des conditions représentatives. Une retenue mécanique supplémentaire peut s’avérer nécessaire.

26. Quels facteurs influencent la force de maintien magnétique ?

La force de maintien dépend de plusieurs facteurs en plus du grade nominal de l’aimant. Parmi eux figurent le matériau, les dimensions et l’épaisseur de la contre-plaque en acier.

La surface de contact disponible et la distance entre l’aimant et l’acier sont également déterminantes. Les peintures, revêtements protecteurs et joints peuvent modifier l’entrefer effectif.

La direction de la charge appliquée joue aussi un rôle. Un effort d’arrachement perpendiculaire à la surface diffère d’un effort de cisaillement visant à faire glisser le panneau.

Aucune capacité de maintien précise en kilogrammes n’a été confirmée pour ce produit. Lorsqu’une force définie est nécessaire, elle doit être mesurée sur un assemblage représentatif.

27. Quelles informations sont nécessaires pour choisir un aimant de capot ?

Les dimensions et le poids du capot constituent des données de départ importantes. Il faut également connaître son sens d’ouverture et l’espace disponible pour la fixation.

Le matériau du panneau support et les caractéristiques de la contre-plaque en acier doivent être identifiés. Ces informations permettent d’étudier le montage et les conditions de contact.

La température de fonctionnement, les vibrations, les revêtements et l’épaisseur éventuelle des joints doivent également être pris en compte. Ces paramètres peuvent influencer la fiabilité mécanique et le maintien magnétique.

Si une force d’ouverture spécifique est imposée, un assemblage d’essai doit être évalué. Les exigences liées à la sécurité doivent être traitées séparément de la simple fonction de fixation magnétique.

28. Pourquoi choisir l’aimant néodyme N35 à trou fraisé 20x10x5 mm ?

L’aimant néodyme N35 à trou fraisé 20x10x5 mm associe un corps rectangulaire compact à une possibilité de fixation centrale par vis. Il est destiné aux capots de maintenance et aux panneaux d’inspection amovibles adaptés.

Sa fraisure Ø8 mm et son trou traversant Ø4 mm permettent un montage mécanique avec une vis à tête fraisée compatible. Son corps en NdFeB nickelé fournit une attraction magnétique permanente.

Associé à une contre-plaque en acier ferromagnétique, il peut être utilisé sur des constructions en profilés aluminium, des panneaux plastiques, des capots composites et d’autres assemblages appropriés. Il ne nécessite pas d’alimentation électrique.

Correctement choisi et installé, cet aimant peut constituer un point de fixation discret et pratique pour des panneaux amovibles ne remplissant pas une fonction de sécurité critique. La force de maintien, les limites de température et les exigences de sécurité doivent être vérifiées pour chaque application.
