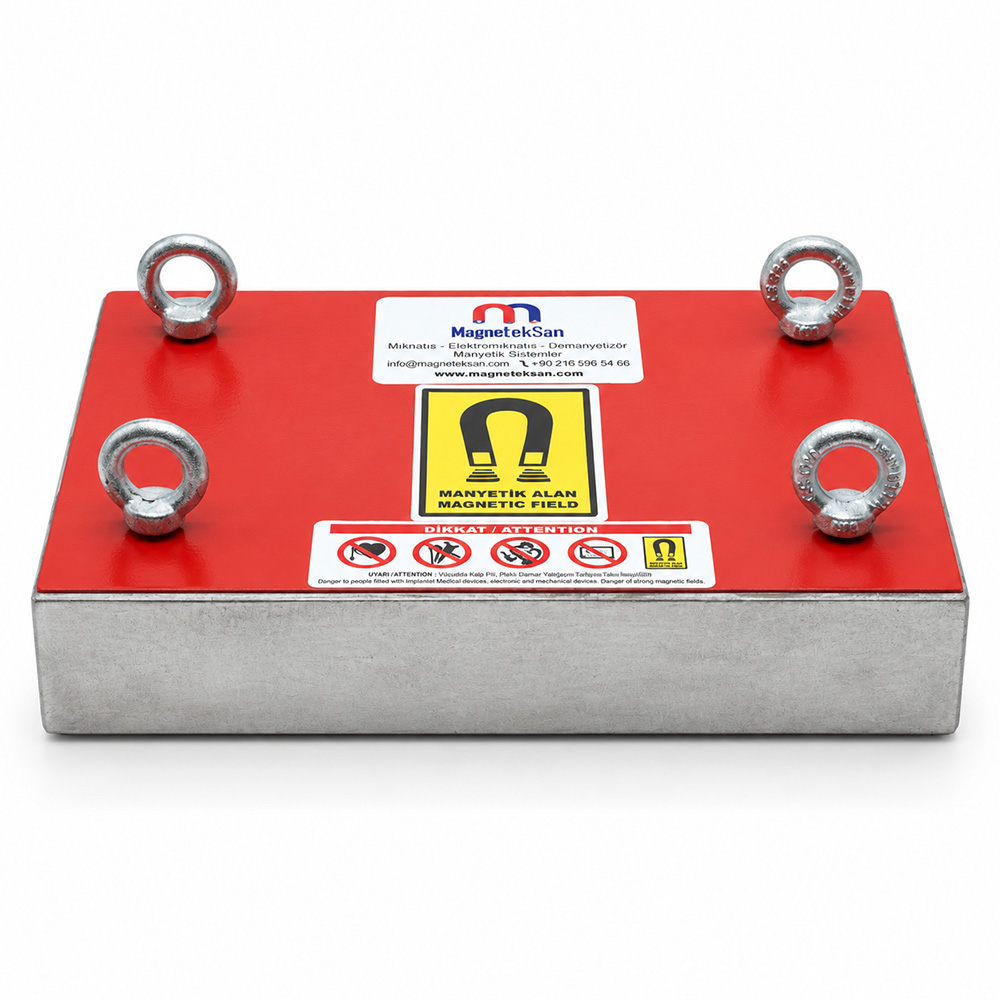

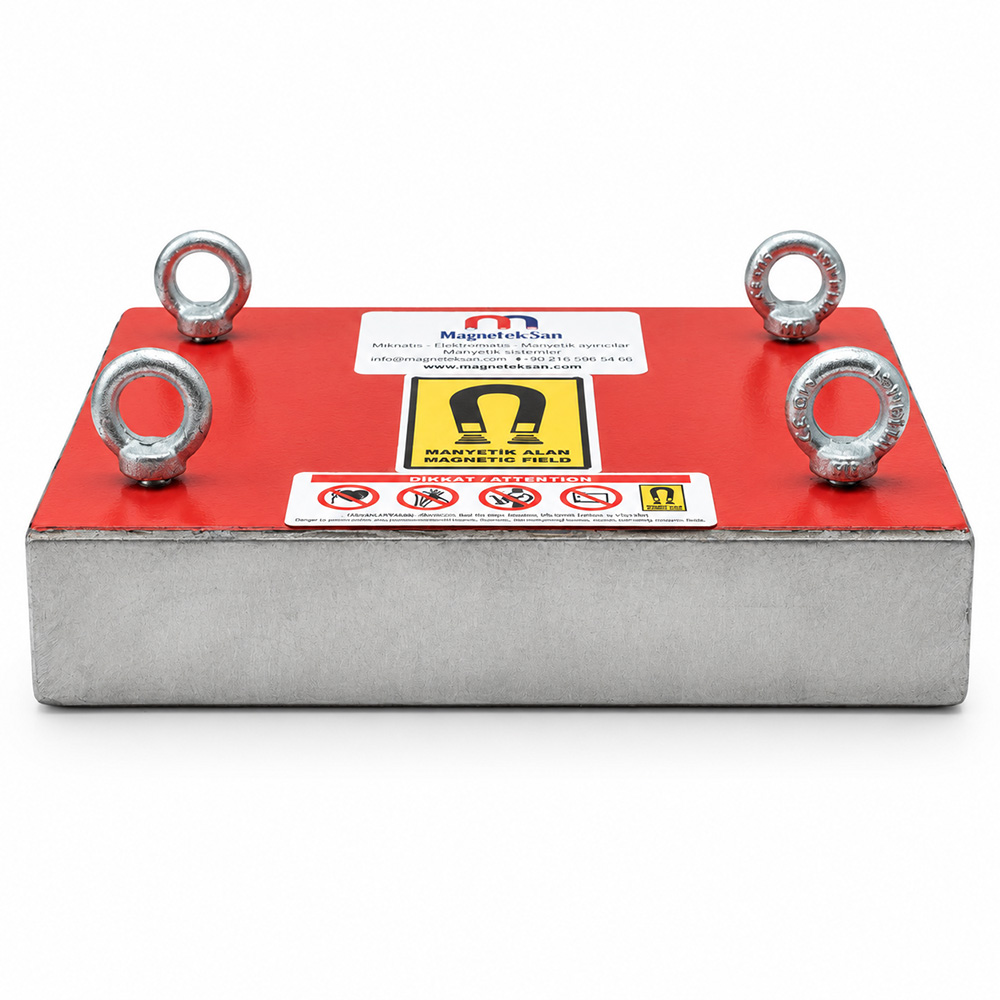

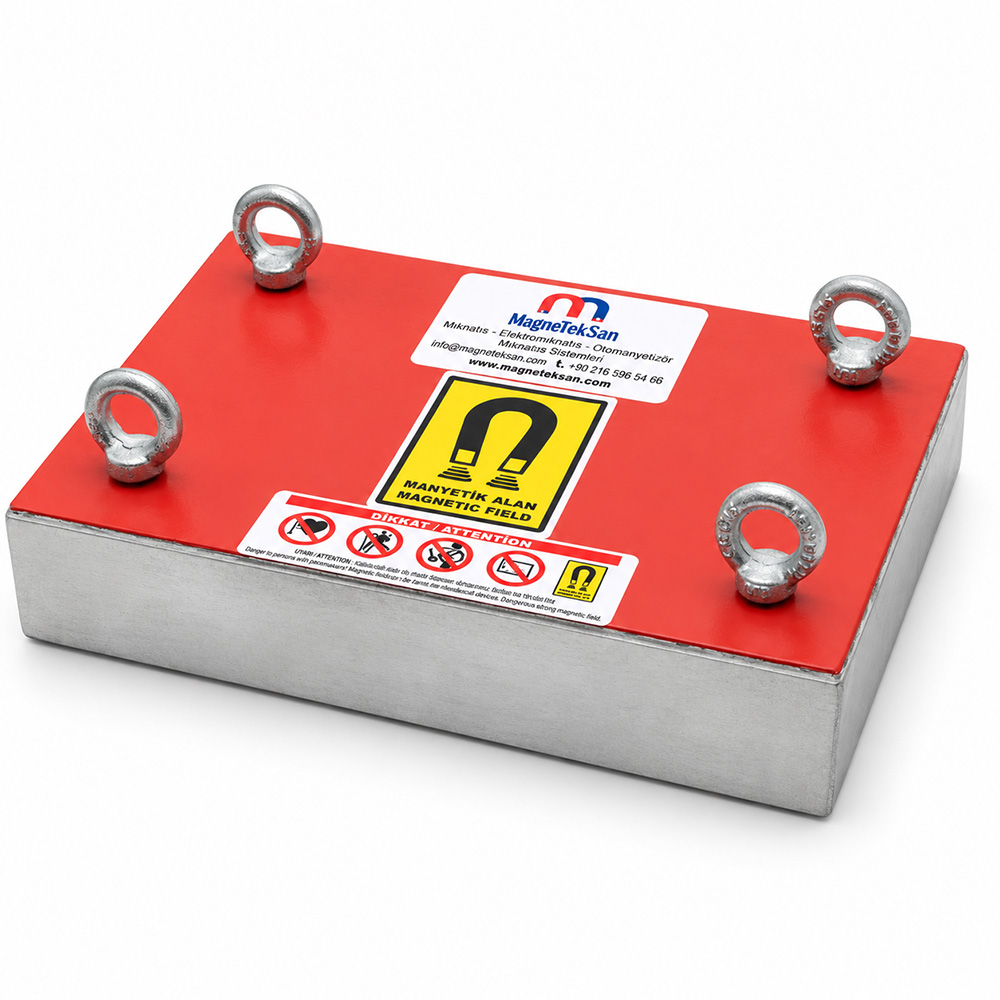

Подвесной ферритовый пластинчатый магнит для линии измельчения электронных отходов – 300x210x55 мм
Подвесной ферритовый пластинчатый магнит для линии измельчения электронных отходов – 300x210x55 мм
Общие характеристики
- Предназначен для использования на линиях измельчения и переработки электронных отходов.
- Помогает отделять ферромагнитные металлы после процесса измельчения.
- Компактная пластинчатая конструкция размером 300x210x55 мм.
- Оснащен постоянной ферритовой магнитной системой.
- Имеет 4xM8 соединения с внутренней резьбой.
- Для подвесного монтажа в соединения M8 могут быть установлены подходящие рым-болты или подъемные проушины.
- Подходит для подвесной установки над конвейерными лентами.
- Работает без электрической энергии.
Технические характеристики
- Тип продукта: Подвесной ферритовый пластинчатый магнит
- Основное применение: Линия измельчения электронных отходов
- Размеры: 300x210x55 мм
- Магнитная система: Феррит
- Соединение: 4xM8 внутренняя резьба
- Подвесное соединение: Рым-болт / Подъемная проушина
- Монтаж: Над конвейером / Подвесной
- Целевой материал: Ферромагнитное железо / Сталь
- Очистка: Ручная
- Требуется электрическая энергия: Нет
Подвесной ферритовый пластинчатый магнит для линии измельчения электронных отходов – 300x210x55 мм — это постоянный магнитный сепаратор, предназначенный для улавливания ферромагнитных железных и стальных элементов из измельченных электронных отходов, перемещающихся по конвейеру. Ферритовая магнитная система и 4xM8 соединения с внутренней резьбой позволяют удобно устанавливать магнит над конвейером без подключения к электрической сети.
| Техническая характеристика | Значение |
|---|---|
| Тип продукта | Подвесной ферритовый пластинчатый магнит |
| Основное применение | Линия измельчения электронных отходов |
| Размеры | 300x210x55 мм |
| Магнитная система | Феррит |
| Соединение | 4xM8 внутренняя резьба |
| Подвесное соединение | Рым-болт / Подъемная проушина |
| Монтаж | Над конвейером / Подвесной |
| Целевой материал | Ферромагнитное железо / Сталь |
| Очистка | Ручная |
| Требуется электрическая энергия | Нет |
Что такое подвесной ферритовый пластинчатый магнит для электронных отходов?
Подвесной ферритовый пластинчатый магнит для электронных отходов — это постоянный магнитный сепаратор, предназначенный для улавливания ферромагнитных металлических элементов из потока материала на линиях переработки электронных отходов.
Основные характеристики:
- пластинчатая конструкция 300x210x55 мм,
- постоянная ферритовая магнитная система,
- 4xM8 соединения с внутренней резьбой,
- подвесная установка над конвейером,
- ручная очистка,
- работа без электрической энергии.
Где используется магнит на линии переработки электронных отходов?
Одним из подходящих мест установки является участок над конвейером после процесса измельчения.
Типичная технологическая схема:
Электронные отходы
↓
Измельчитель
↓
Смешанные измельченные электронные отходы
↓
Конвейерная лента
↓
Подвесной ферритовый пластинчатый магнит
↓
Отделение ферромагнитных металлов
↓
Оставшийся материал → Следующий этап сепарации
После измельчения электронного оборудования стальные винты, фрагменты листовой стали, скобы, крепежные элементы и другие ферромагнитные компоненты освобождаются от исходных изделий. Подвесной пластинчатый магнит помогает улавливать эти элементы во время их перемещения по конвейеру.
Почему магнит используется после измельчения?
В процессе измельчения освобождаются многие компоненты, которые ранее были закреплены внутри электронного оборудования.
К ним могут относиться:
- стальные винты,
- фрагменты листовой стали,
- скобы,
- стальные крепежные элементы,
- железные фрагменты.
После освобождения эти ферромагнитные элементы попадают в магнитное поле и могут быть захвачены при прохождении под пластинчатым магнитом.
Отделяет ли магнит все металлы из электронных отходов?
Нет.
Пластинчатый магнит предназначен для притягивания материалов, обладающих достаточными ферромагнитными свойствами.
Обычно могут притягиваться:
- железо,
- углеродистая сталь,
- ферромагнитные винты,
- фрагменты стального листа.
Обычно не улавливаются:
- медь,
- алюминий,
- латунь,
- пластик,
- большинство материалов печатных плат.
Для чего используются 4xM8 соединения с внутренней резьбой?
На верхней поверхности магнитной пластины расположены 4xM8 соединения с внутренней резьбой.
В них можно установить подходящие рым-болты или подъемные проушины, после чего пластину можно подвесить с помощью:
- цепей,
- стальных тросов,
- подходящих подвесных элементов.
Подвесные компоненты должны выбираться с учетом фактической механической нагрузки и требований безопасности установки.
В чем преимущество четырех точек подвеса?
Четыре точки подвеса помогают обеспечить устойчивое и сбалансированное положение пластинчатого магнита над конвейером.
Регулируя длину подвесов, магнит можно установить:
- параллельно конвейеру,
- в устойчивом положении,
- на подходящем расстоянии от потока материала.
Точное положение должно определяться с учетом реальной конструкции конвейера и условий процесса.
Должен ли пластинчатый магнит касаться конвейерной ленты?
Нет.
При нормальной эксплуатации магнит подвешивается над конвейером. Его рабочая магнитная поверхность направлена к потоку материала, но не должна физически касаться или тереться о конвейерную ленту.
Почему важна высота установки?
Магнитное притяжение уменьшается с увеличением расстояния между магнитом и ферромагнитным объектом.
Поэтому пластина должна располагаться:
- достаточно высоко, чтобы не препятствовать движению материала,
- достаточно близко, чтобы воздействовать на целевые ферромагнитные элементы.
Правильная высота установки зависит от фактического материала, конструкции конвейера и условий процесса.
Что такое ферритовый магнит?
Ферритовые магниты — это постоянные магниты, создающие магнитное поле без использования электрической энергии.
Они широко применяются в промышленных системах магнитной сепарации благодаря следующим особенностям:
- постоянное магнитное поле,
- отсутствие постоянного потребления электроэнергии,
- сравнительно простая конструкция,
- низкие требования к регулярному техническому обслуживанию.
Требует ли пластинчатый магнит электрической энергии?
Нет.
В продукте используется постоянная ферритовая магнитная система.
Для создания магнитного поля не требуются:
- электрическое подключение,
- электромагнитные катушки,
- источник питания,
- электрический шкаф управления.
Какие металлические элементы он может улавливать?
К ферромагнитным элементам, которые могут притягиваться магнитом, относятся:
- стальные винты,
- железные фрагменты,
- фрагменты листовой стали,
- стальные крепежные элементы,
- небольшие ферромагнитные детали машин и оборудования.
Фактическая эффективность улавливания зависит от размера, веса, формы, магнитных свойств металлического элемента и расстояния до магнитной поверхности.
Притягивает ли магнит медь?
Нет.
Медь не является ферромагнитным материалом. Поэтому медные провода и медные компоненты, часто встречающиеся в электронных отходах, не отделяются магнитом так же, как железо или углеродистая сталь.
Притягивает ли магнит алюминий?
Нет.
Алюминий не является ферромагнитным материалом. Если требуется отделение алюминия из потока электронных отходов, обычно применяются другие технологии сепарации.
Притягивает ли магнит латунь?
Нет.
Латунные сплавы обычно не являются ферромагнитными и поэтому не притягиваются так же, как железо или углеродистая сталь.
Притягивает ли магнит нержавеющую сталь?
Это зависит от марки нержавеющей стали и ее металлургического состояния.
Некоторые марки нержавеющей стали могут заметно реагировать на магнитное поле, тогда как другие обладают очень слабой магнитной восприимчивостью.
Поэтому нельзя считать, что все элементы из нержавеющей стали будут улавливаться. Если отделение нержавеющей стали имеет важное значение, рекомендуется провести испытание с реальными образцами.
Притягивает ли магнит пластик или печатные платы?
Нет.
Пластик и стандартные материалы печатных плат не являются ферромагнитными.
Основная задача подвесного ферритового пластинчатого магнита — помочь удалить железо и подходящие ферромагнитные стальные элементы до того, как оставшийся материал поступит на следующие этапы сепарации.
Что означает предварительная ферромагнитная сепарация?
Переработка электронных отходов обычно включает несколько последовательных этапов разделения материалов.
Подвесной ферритовый пластинчатый магнит может использоваться на раннем этапе для уменьшения количества железа и ферромагнитной стали перед подачей оставшегося материала на другое сепарационное оборудование.
Влияет ли скорость конвейера на эффективность магнитной сепарации?
Да.
Скорость конвейера влияет на время, в течение которого металлический элемент находится в эффективном магнитном поле.
При более высокой скорости конвейера фактическую эффективность сепарации следует оценивать в реальных рабочих условиях. Без испытаний для конкретного применения не следует указывать фиксированную максимальную скорость конвейера.
Влияет ли толщина слоя материала на эффективность?
Да.
Если ферромагнитный элемент находится под толстым слоем измельченного материала, расстояние между ним и магнитной пластиной увеличивается.
Увеличение расстояния может снизить магнитное притяжение.
Влияет ли размер металлического элемента на эффективность?
Да.
Эффективность улавливания может зависеть от следующих характеристик металлического элемента:
- размер,
- вес,
- форма,
- площадь поверхности,
- магнитные свойства.
Эти факторы необходимо рассматривать вместе с высотой установки магнита и условиями работы конвейера.
Каково расстояние притяжения?
Для этого продукта не следует указывать фиксированное расстояние притяжения без испытаний в конкретных условиях применения.
Эффективное расстояние притяжения зависит от:
- типа металла,
- размера металлического элемента,
- веса элемента,
- формы элемента,
- толщины слоя материала,
- высоты установки,
- условий работы конвейера.
Поэтому положение магнитной пластины должно определяться в соответствии с фактическими требованиями процесса.
Очищается ли пластинчатый магнит вручную?
Да.
Эта модель представляет собой подвесной ферритовый пластинчатый магнит с ручной очисткой.
Ферромагнитные материалы, накопившиеся на рабочей магнитной поверхности, удаляются вручную после безопасной остановки конвейера и технологического процесса.
Как очищается магнитная пластина?
После безопасной остановки конвейера и технологического процесса захваченные металлические элементы контролируемым способом удаляются с рабочей магнитной поверхности.
Поскольку захваченные металлические фрагменты могут иметь острые края, необходимо использовать подходящие перчатки и средства индивидуальной защиты.
Как часто необходимо очищать магнит?
Не существует единого фиксированного интервала очистки, подходящего для всех применений.
Частота очистки должна определяться с учетом:
- количества ферромагнитных металлов,
- объема перерабатываемого материала,
- продолжительности работы,
- размера и количества захваченных металлических элементов.
Для предотвращения чрезмерного накопления металла рекомендуется регулярный осмотр.
Влияет ли накопившийся металл на эффективность?
Да.
Если на рабочей магнитной поверхности накапливается слишком большое количество металла, часть активной поверхности может быть закрыта. Это может препятствовать достаточному приближению новых ферромагнитных элементов к магниту.
Поэтому регулярная очистка имеет важное значение.
Является ли этот магнитный сепаратор самоочищающимся?
Нет.
Эта модель предназначена для ручной очистки.
Для непрерывных процессов с очень большим количеством ферромагнитных металлов можно отдельно рассмотреть самоочищающиеся магнитные сепараторы.
Как следует располагать пластинчатый магнит над конвейером?
Положение установки следует определять с учетом:
- ширины конвейера,
- распределения материала на ленте,
- ширины активного потока материала,
- необходимого свободного пространства над материалом.
Цель состоит в том, чтобы поток материала проходил под эффективной рабочей зоной магнитной пластины.
Можно ли установить рым-болты на магнитную пластину?
Да.
Продукт имеет 4xM8 соединения с внутренней резьбой. В эти резьбовые точки можно установить подходящие рым-болты или подъемные проушины для создания подвесной системы.
Рым-болты, цепи и другие подвесные компоненты должны выбираться в соответствии с фактическими механическими нагрузками и требованиями безопасности установки.
Нужно ли проверять подвесные соединения?
Да.
Следующие компоненты необходимо периодически проверять:
- резьбу M8,
- рым-болты или подъемные проушины,
- цепи,
- другие элементы подвеса.
Необходимо контролировать их на предмет ослабления, износа, повреждений и деформации.
Какое техническое обслуживание требуется пластинчатому магниту?
При регулярном осмотре необходимо проверять:
- рабочую магнитную поверхность,
- корпус магнитной пластины,
- резьбовые соединения M8,
- подвесные элементы.
При обнаружении значительной деформации или повреждений корпуса либо точек крепления устройство необходимо проверить перед дальнейшей эксплуатацией.
Можно ли использовать его вместе с другим сепарационным оборудованием на линии переработки электронных отходов?
Да.
На линиях переработки электронных отходов могут последовательно применяться различные технологии сепарации, например:
- ферритовые пластинчатые магниты,
- вихретоковые сепараторы,
- оптические сортировочные системы,
- сепараторы по плотности,
- системы ручной сортировки.
Каждая технология предназначена для разделения материалов по различным физическим свойствам и может быть частью многоступенчатого процесса переработки.
Заменяет ли пластинчатый магнит металлодетектор?
Нет.
Пластинчатый магнит физически притягивает и удерживает подходящие ферромагнитные металлы.
Металлодетектор работает по принципу обнаружения и не предназначен для магнитного захвата металла. Поэтому обе системы могут выполнять разные функции на одной производственной или перерабатывающей линии.
Можно ли изготовить пластинчатый магнит по индивидуальным размерам?
Да.
В зависимости от проекта Magneteksan может рассмотреть индивидуальные требования к применению, включая:
- размеры магнитной пластины,
- точки подвеса,
- тип соединения,
- геометрию корпуса,
- опорную или подвесную систему.
