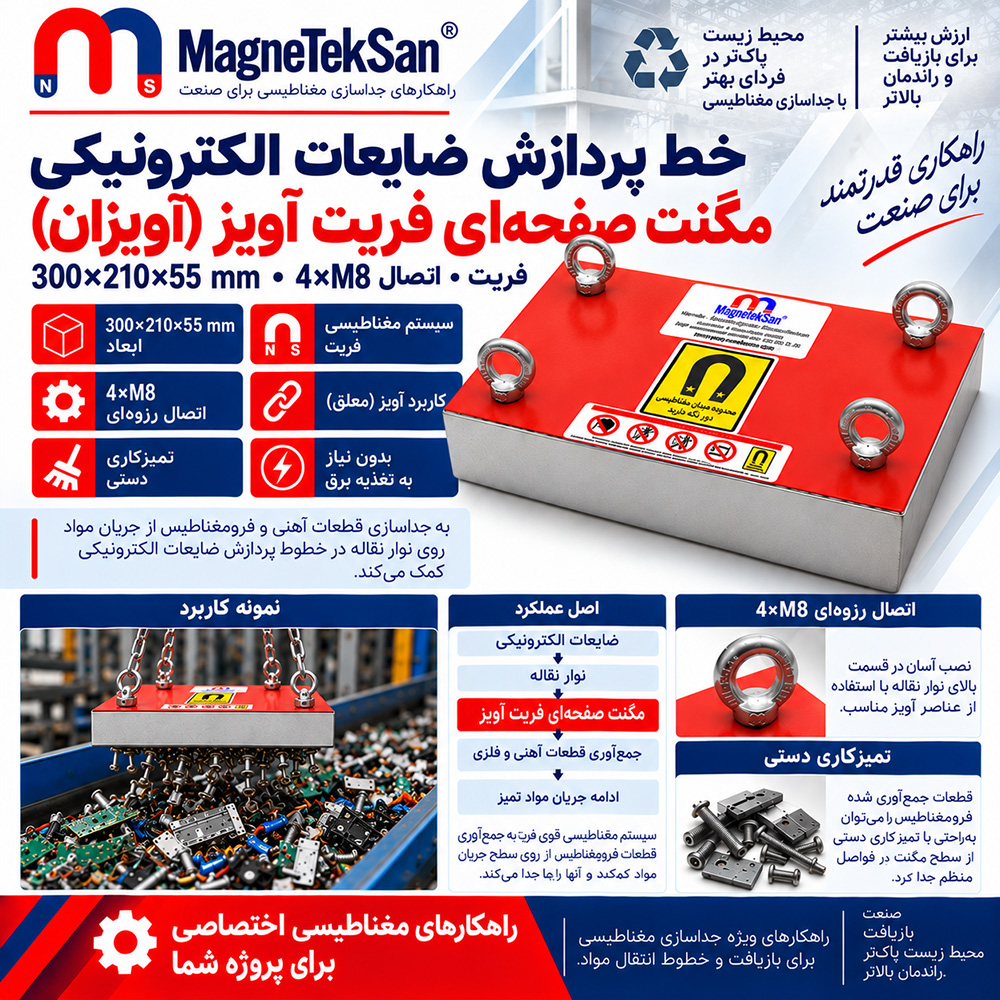

صفحه مغناطیسی آویز فریتی برای خط خردایش ضایعات الکترونیکی – 300x210x55 میلی‌متر
صفحه مغناطیسی آویز فریتی برای خط خردایش ضایعات الکترونیکی – 300x210x55 میلی‌متر
ویژگی‌های عمومی
- طراحی شده برای استفاده در خطوط خردایش و بازیافت ضایعات الکترونیکی.
- به جداسازی فلزات فرومغناطیسی پس از فرآیند خردایش کمک می‌کند.
- ساختار صفحه‌ای فشرده با ابعاد 300x210x55 میلی‌متر.
- مجهز به سیستم مغناطیسی دائمی فریتی.
- دارای 4xM8 رزوه داخلی.
- برای نصب آویز می‌توان پیچ چشمی یا حلقه‌های بالابر مناسب را روی اتصالات M8 نصب کرد.
- مناسب برای نصب آویز در بالای نوارهای نقاله.
- بدون نیاز به انرژی الکتریکی کار می‌کند.
مشخصات فنی
- نوع محصول: صفحه مغناطیسی آویز فریتی
- کاربرد اصلی: خط خردایش ضایعات الکترونیکی
- ابعاد: 300x210x55 میلی‌متر
- سیستم مغناطیسی: فریت
- اتصال: 4xM8 رزوه داخلی
- اتصال آویز: پیچ چشمی / حلقه بالابر
- نصب: بالای نوار نقاله / آویز
- مواد هدف: آهن / فولاد فرومغناطیسی
- تمیزکاری: دستی
- نیاز به برق: ندارد
صفحه مغناطیسی آویز فریتی برای خط خردایش ضایعات الکترونیکی – 300x210x55 میلی‌متر یک جداکننده مغناطیسی دائمی است که برای جذب قطعات فرومغناطیسی آهنی و فولادی از ضایعات الکترونیکی خردشده در حال حرکت روی نوار نقاله طراحی شده است. سیستم مغناطیسی فریتی و 4xM8 رزوه داخلی برای آویز امکان نصب آسان در بالای نوار نقاله را بدون نیاز به برق فراهم می‌کند.
| مشخصات فنی | مقدار |
|---|---|
| نوع محصول | صفحه مغناطیسی آویز فریتی |
| کاربرد اصلی | خط خردایش ضایعات الکترونیکی |
| ابعاد | 300x210x55 میلی‌متر |
| سیستم مغناطیسی | فریت |
| اتصال | 4xM8 رزوه داخلی |
| اتصال آویز | پیچ چشمی / حلقه بالابر |
| نصب | بالای نوار نقاله / آویز |
| مواد هدف | آهن / فولاد فرومغناطیسی |
| تمیزکاری | دستی |
| نیاز به برق | ندارد |
صفحه مغناطیسی آویز فریتی برای ضایعات الکترونیکی چیست؟
صفحه مغناطیسی آویز فریتی برای ضایعات الکترونیکی یک جداکننده مغناطیسی دائمی است که برای جذب قطعات فلزی فرومغناطیسی از جریان مواد در خطوط بازیافت ضایعات الکترونیکی طراحی شده است.
ویژگی‌های اصلی محصول عبارت‌اند از:
- ساختار صفحه‌ای با ابعاد 300x210x55 میلی‌متر،
- سیستم مغناطیسی دائمی فریتی،
- 4xM8 رزوه داخلی،
- نصب آویز در بالای نوار نقاله،
- تمیزکاری دستی،
- عملکرد بدون نیاز به برق.
این محصول در کجای خط بازیافت ضایعات الکترونیکی استفاده می‌شود؟
یکی از محل‌های مناسب برای نصب این صفحه مغناطیسی، بالای نوار نقاله پس از مرحله خردایش است.
یک فرآیند معمول می‌تواند به شکل زیر باشد:
ضایعات الکترونیکی
↓
دستگاه خردکن
↓
ضایعات الکترونیکی خردشده و مخلوط
↓
نوار نقاله
↓
صفحه مغناطیسی آویز فریتی
↓
جداسازی فلزات فرومغناطیسی
↓
مواد باقی‌مانده → مرحله بعدی جداسازی
پس از خردایش تجهیزات الکترونیکی، پیچ‌های فولادی، قطعات ورق فولادی، بست‌ها، اجزای اتصال و سایر قطعات فرومغناطیسی از تجهیزات اصلی جدا می‌شوند. صفحه مغناطیسی آویز به جذب این قطعات هنگام حرکت روی نوار نقاله کمک می‌کند.
چرا از آهنربا بعد از فرآیند خردایش استفاده می‌شود؟
فرآیند خردایش بسیاری از قطعاتی را که قبلاً در داخل تجهیزات الکترونیکی متصل بوده‌اند آزاد می‌کند.
این قطعات می‌توانند شامل موارد زیر باشند:
- پیچ‌های فولادی،
- قطعات ورق فولادی،
- بست‌های فلزی،
- اجزای اتصال فولادی،
- قطعات آهنی.
پس از آزاد شدن، این قطعات فرومغناطیسی در معرض میدان مغناطیسی قرار گرفته و هنگام عبور از زیر صفحه مغناطیسی جذب می‌شوند.
آیا این صفحه مغناطیسی تمام فلزات موجود در ضایعات الکترونیکی را جدا می‌کند؟
خیر.
صفحه مغناطیسی برای جذب موادی طراحی شده است که دارای خواص فرومغناطیسی کافی باشند.
موادی که معمولاً جذب می‌شوند عبارت‌اند از:
- آهن،
- فولاد کربنی،
- پیچ‌های فرومغناطیسی،
- قطعات ورق فولادی.
موادی که معمولاً جذب نمی‌شوند عبارت‌اند از:
- مس،
- آلومینیوم،
- برنج،
- پلاستیک،
- بیشتر مواد تشکیل‌دهنده بردهای مدار چاپی.
کاربرد 4xM8 رزوه داخلی چیست؟
در قسمت بالایی صفحه 4xM8 رزوه داخلی وجود دارد.
می‌توان پیچ‌های چشمی یا حلقه‌های بالابر مناسب را در این نقاط نصب کرد و صفحه را با استفاده از موارد زیر آویزان نمود:
- زنجیر،
- کابل فولادی،
- تجهیزات مناسب آویز.
اجزای سیستم آویز باید متناسب با بار مکانیکی واقعی و الزامات ایمنی محل نصب انتخاب شوند.
مزیت چهار نقطه آویز چیست؟
چهار نقطه آویز به حفظ تعادل و پایداری صفحه مغناطیسی در بالای نوار نقاله کمک می‌کند.
با تنظیم طول اجزای آویز می‌توان صفحه را:
- موازی با نوار نقاله،
- در موقعیتی پایدار،
- در فاصله مناسب از جریان مواد
قرار داد.
موقعیت دقیق باید با توجه به طراحی واقعی نوار نقاله و شرایط فرآیند تعیین شود.
آیا صفحه مغناطیسی باید با نوار نقاله تماس داشته باشد؟
خیر.
در شرایط عادی کار، صفحه مغناطیسی در بالای نوار نقاله آویزان می‌شود. سطح فعال مغناطیسی به سمت جریان مواد قرار می‌گیرد، اما نباید با نوار نقاله تماس داشته باشد یا روی آن ساییده شود.
چرا ارتفاع نصب اهمیت دارد؟
قدرت جذب مغناطیسی با افزایش فاصله بین آهنربا و قطعه فرومغناطیسی کاهش می‌یابد.
بنابراین صفحه باید:
- به اندازه کافی بالا باشد تا مانع عبور مواد نشود،
- به اندازه کافی نزدیک باشد تا روی قطعات فرومغناطیسی موردنظر تأثیر مؤثر داشته باشد.
ارتفاع مناسب نصب به نوع مواد، طراحی نوار نقاله و شرایط واقعی فرآیند بستگی دارد.
آهنربای فریتی چیست؟
آهنرباهای فریتی نوعی آهنربای دائمی هستند که بدون نیاز به انرژی الکتریکی میدان مغناطیسی ایجاد می‌کنند.
این نوع آهنرباها به دلایل زیر به‌طور گسترده در سیستم‌های صنعتی جداسازی مغناطیسی استفاده می‌شوند:
- میدان مغناطیسی دائمی،
- عدم مصرف مداوم برق،
- ساختار نسبتاً ساده،
- نیاز کم به تعمیر و نگهداری دوره‌ای.
آیا صفحه مغناطیسی به برق نیاز دارد؟
خیر.
این محصول از سیستم مغناطیسی دائمی فریتی استفاده می‌کند.
بنابراین برای ایجاد میدان مغناطیسی نیازی به موارد زیر ندارد:
- اتصال برق،
- سیم‌پیچ الکترومغناطیسی،
- منبع تغذیه،
- تابلو کنترل الکتریکی.
چه نوع قطعات فلزی را می‌تواند جذب کند؟
قطعات فرومغناطیسی قابل جذب می‌توانند شامل موارد زیر باشند:
- پیچ‌های فولادی،
- قطعات آهنی،
- قطعات ورق فولادی،
- اجزای اتصال فولادی،
- قطعات کوچک فرومغناطیسی ماشین‌آلات و تجهیزات.
عملکرد واقعی جذب به اندازه، وزن، شکل، خواص مغناطیسی قطعه و فاصله آن از سطح مغناطیسی بستگی دارد.
آیا مس را جذب می‌کند؟
خیر.
مس فرومغناطیسی نیست. بنابراین سیم‌ها و قطعات مسی که معمولاً در ضایعات الکترونیکی وجود دارند، مانند آهن یا فولاد کربنی توسط این سیستم مغناطیسی جدا نمی‌شوند.
آیا آلومینیوم را جذب می‌کند؟
خیر.
آلومینیوم فرومغناطیسی نیست. اگر جداسازی آلومینیوم از جریان ضایعات الکترونیکی موردنیاز باشد، معمولاً باید از فناوری‌های جداسازی دیگری استفاده شود.
آیا برنج را جذب می‌کند؟
خیر.
آلیاژهای برنج معمولاً فرومغناطیسی نیستند و مانند آهن یا فولاد کربنی توسط صفحه مغناطیسی جذب نمی‌شوند.
آیا فولاد ضدزنگ را جذب می‌کند؟
این موضوع به گرید و وضعیت متالورژیکی فولاد ضدزنگ بستگی دارد.
برخی گریدهای فولاد ضدزنگ می‌توانند واکنش قابل توجهی به میدان مغناطیسی نشان دهند، در حالی که برخی دیگر پاسخ مغناطیسی بسیار ضعیفی دارند.
بنابراین نباید فرض شود که تمام قطعات فولاد ضدزنگ جذب خواهند شد. اگر جداسازی فولاد ضدزنگ اهمیت دارد، توصیه می‌شود با نمونه واقعی ماده آزمایش انجام شود.
آیا پلاستیک یا بردهای مدار چاپی را جذب می‌کند؟
خیر.
پلاستیک و مواد متداول مورد استفاده در بردهای مدار چاپی فرومغناطیسی نیستند.
وظیفه اصلی صفحه مغناطیسی آویز فریتی، کمک به حذف آهن و قطعات فولادی فرومغناطیسی مناسب قبل از انتقال باقی‌مانده ضایعات الکترونیکی به مراحل بعدی جداسازی است.
پیش‌جداسازی فرومغناطیسی چیست؟
بازیافت ضایعات الکترونیکی معمولاً شامل چندین مرحله متوالی جداسازی است.
صفحه مغناطیسی آویز فریتی می‌تواند در یکی از مراحل اولیه برای کاهش مقدار آهن و فولاد فرومغناطیسی استفاده شود و سپس مواد باقی‌مانده به تجهیزات جداسازی دیگر منتقل شوند.
آیا سرعت نوار نقاله بر عملکرد جداسازی مغناطیسی تأثیر دارد؟
بله.
سرعت نوار نقاله بر مدت زمانی که یک قطعه فلزی در محدوده مؤثر میدان مغناطیسی قرار می‌گیرد تأثیر می‌گذارد.
در سرعت‌های بالاتر، عملکرد واقعی جداسازی باید در شرایط عملیاتی ارزیابی شود. بدون انجام آزمایش مخصوص کاربرد، نباید یک سرعت حداکثر ثابت برای نوار نقاله اعلام شود.
آیا ضخامت لایه مواد بر عملکرد تأثیر دارد؟
بله.
اگر یک قطعه فرومغناطیسی در زیر لایه ضخیمی از مواد خردشده قرار داشته باشد، فاصله آن تا صفحه مغناطیسی افزایش پیدا می‌کند.
افزایش فاصله می‌تواند باعث کاهش نیروی جذب مغناطیسی شود.
آیا اندازه قطعه فلزی بر عملکرد تأثیر دارد؟
بله.
عملکرد جذب می‌تواند تحت تأثیر مشخصات زیر باشد:
- اندازه،
- وزن،
- شکل،
- سطح تماس،
- خواص مغناطیسی.
این عوامل باید همراه با ارتفاع نصب و شرایط عملکرد نوار نقاله ارزیابی شوند.
فاصله جذب مغناطیسی چقدر است؟
بدون انجام آزمایش مخصوص کاربرد، نباید برای این محصول یک فاصله جذب ثابت اعلام شود.
فاصله مؤثر جذب به عوامل مختلفی بستگی دارد، از جمله:
- نوع فلز،
- اندازه قطعه،
- وزن قطعه،
- شکل قطعه،
- ضخامت لایه مواد،
- ارتفاع نصب،
- شرایط نوار نقاله.
بنابراین موقعیت صفحه مغناطیسی باید متناسب با شرایط واقعی فرآیند تعیین شود.
آیا صفحه مغناطیسی به‌صورت دستی تمیز می‌شود؟
بله.
این مدل یک صفحه مغناطیسی آویز فریتی با تمیزکاری دستی است.
مواد فرومغناطیسی جمع‌شده روی سطح فعال مغناطیسی پس از توقف ایمن نوار نقاله و فرآیند به‌صورت دستی برداشته می‌شوند.
صفحه مغناطیسی چگونه تمیز می‌شود؟
پس از توقف ایمن نوار نقاله و فرآیند، قطعات فلزی جذب‌شده باید به‌صورت کنترل‌شده از سطح فعال مغناطیسی جدا شوند.
از آنجا که قطعات فلزی جذب‌شده ممکن است دارای لبه‌های تیز باشند، استفاده از دستکش و تجهیزات حفاظت فردی مناسب ضروری است.
هر چند وقت یک‌بار باید صفحه مغناطیسی تمیز شود؟
یک فاصله زمانی ثابت برای تمیزکاری که برای همه کاربردها مناسب باشد وجود ندارد.
دفعات تمیزکاری باید بر اساس عوامل زیر تعیین شود:
- مقدار فلزات فرومغناطیسی،
- حجم مواد فرآوری‌شده،
- مدت زمان کارکرد،
- اندازه و تعداد قطعات فلزی جذب‌شده.
برای جلوگیری از تجمع بیش از حد فلز، بازرسی منظم توصیه می‌شود.
آیا تجمع فلز روی عملکرد تأثیر می‌گذارد؟
بله.
اگر مقدار زیادی فلز روی سطح فعال مغناطیسی جمع شود، بخشی از سطح مؤثر پوشانده می‌شود و ممکن است قطعات فرومغناطیسی جدید نتوانند به اندازه کافی به ناحیه فعال مغناطیسی نزدیک شوند.
به همین دلیل تمیزکاری منظم اهمیت دارد.
آیا این جداکننده مغناطیسی خودتمیزشونده است؟
خیر.
این مدل برای تمیزکاری دستی طراحی شده است.
برای فرآیندهای پیوسته با حجم بسیار زیاد فلزات فرومغناطیسی می‌توان سیستم‌های جداکننده مغناطیسی خودتمیزشونده را به‌صورت جداگانه بررسی کرد.
صفحه مغناطیسی چگونه باید بالای نوار نقاله قرار گیرد؟
موقعیت نصب باید با توجه به عوامل زیر تعیین شود:
- عرض نوار نقاله،
- نحوه توزیع مواد روی نوار،
- عرض واقعی جریان مواد،
- فضای آزاد موردنیاز بالای مواد.
هدف این است که جریان مواد از زیر ناحیه مؤثر میدان مغناطیسی صفحه عبور کند.
آیا می‌توان پیچ چشمی روی صفحه مغناطیسی نصب کرد؟
بله.
این محصول دارای 4xM8 رزوه داخلی است. می‌توان پیچ‌های چشمی یا حلقه‌های بالابر مناسب را در این نقاط رزوه‌دار نصب کرد و سیستم آویز را ایجاد نمود.
پیچ‌های چشمی، زنجیرها و سایر اجزای آویز باید بر اساس بار مکانیکی واقعی و الزامات ایمنی نصب انتخاب شوند.
آیا اتصالات آویز باید بررسی شوند؟
بله.
موارد زیر باید به‌صورت دوره‌ای بررسی شوند:
- رزوه‌های M8،
- پیچ‌های چشمی یا حلقه‌های بالابر،
- زنجیرها،
- سایر اجزای آویز.
این قطعات باید از نظر شل‌شدگی، سایش، آسیب‌دیدگی و تغییر شکل بررسی شوند.
صفحه مغناطیسی به چه نوع نگهداری نیاز دارد؟
در بازرسی‌های دوره‌ای باید موارد زیر بررسی شوند:
- سطح فعال مغناطیسی،
- بدنه صفحه،
- اتصالات رزوه‌دار M8،
- اجزای سیستم آویز.
اگر تغییر شکل قابل توجه یا آسیب در بدنه یا نقاط اتصال مشاهده شود، دستگاه باید پیش از ادامه استفاده بررسی شود.
آیا می‌توان این محصول را همراه با سایر تجهیزات جداسازی در خط بازیافت ضایعات الکترونیکی استفاده کرد؟
بله.
در خطوط بازیافت ضایعات الکترونیکی می‌توان فناوری‌های مختلف جداسازی را به‌صورت متوالی به کار برد، از جمله:
- صفحات مغناطیسی فریتی،
- جداکننده‌های جریان گردابی،
- سیستم‌های سورتینگ نوری،
- جداکننده‌های مبتنی بر چگالی،
- سیستم‌های جداسازی دستی.
هر فناوری از ویژگی‌های فیزیکی متفاوت مواد برای جداسازی استفاده می‌کند و می‌تواند بخشی از یک فرآیند بازیافت چندمرحله‌ای باشد.
آیا صفحه مغناطیسی جایگزین فلزیاب است؟
خیر.
صفحه مغناطیسی فلزات فرومغناطیسی مناسب را به‌صورت فیزیکی جذب کرده و نگه می‌دارد.
فلزیاب بر اساس اصل تشخیص فلز کار می‌کند و وظیفه آن جذب مغناطیسی نیست. بنابراین این دو سیستم می‌توانند وظایف متفاوتی در یک خط تولید یا بازیافت داشته باشند.
آیا صفحه مغناطیسی در ابعاد سفارشی قابل تولید است؟
بله.
بسته به پروژه، Magneteksan می‌تواند نیازهای خاص هر کاربرد را بررسی کند، از جمله:
- ابعاد صفحه،
- نقاط آویز،
- نوع اتصال،
- هندسه بدنه،
- سیستم نگهدارنده یا آویز.
