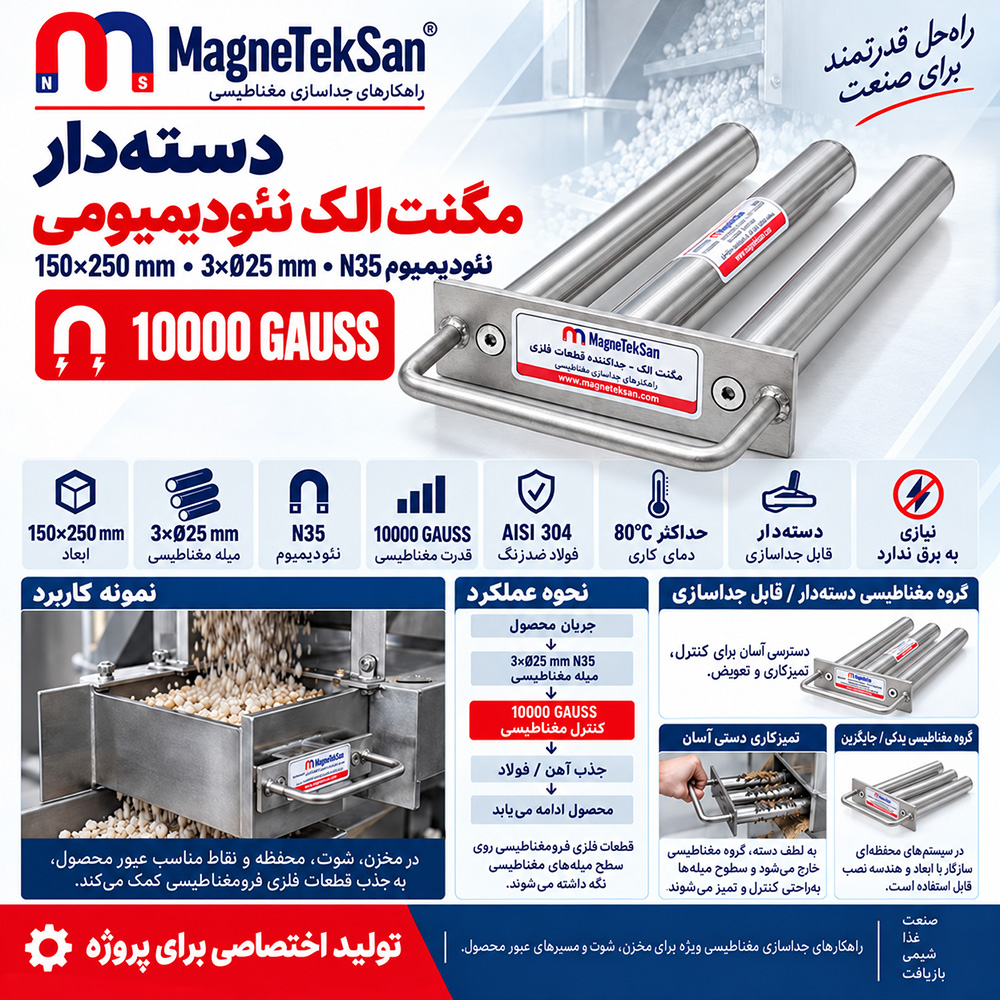

شبکه مغناطیسی نئودیمیومی دسته‌دار – 150×250 mm، 3xØ25 mm N35، 10000 Gauss

شبکه مغناطیسی نئودیمیومی دسته‌دار – 150×250 mm یک جداکننده مغناطیسی قابل جداسازی برای جذب آلودگی‌های فلزی فرومغناطیسی از محصولات خشک و روان است. این محصول دارای 3 میله مغناطیسی نئودیمیومی N35 با قطر Ø25 mm و میدان مغناطیسی 10000 Gauss و بدنه‌ای از استیل ضدزنگ AISI 304 است.

مشخصات فنی	مقدار
نوع محصول	شبکه مغناطیسی نئودیمیومی دسته‌دار
ابعاد	150×250 mm
میله‌های مغناطیسی	3 عدد
قطر میله‌های مغناطیسی	Ø25 mm
گرید آهنربا	نئودیمیوم N35
میدان مغناطیسی	10000 Gauss
جنس	استیل ضدزنگ AISI 304
ساختار	دسته‌دار / قابل جداسازی
حداکثر دمای کاری	80°C
تمیزکاری	دستی
نیاز به برق	ندارد

شبکه مغناطیسی نئودیمیومی دسته‌دار 150×250 mm چیست؟

شبکه مغناطیسی نئودیمیومی دسته‌دار 150×250 mm یک جداکننده مغناطیسی قابل جداسازی است که برای جذب آهن و آلودگی‌های مناسب از جنس فولاد فرومغناطیسی موجود در جریان محصول طراحی شده است.

این محصول دارای:

• ابعاد کلی 150×250 mm،
• 3 میله مغناطیسی Ø25 mm،
• آهنرباهای نئودیمیومی N35،
• میدان مغناطیسی 10000 Gauss،
• ساختار استیل ضدزنگ AISI 304

است.

در چه مکان‌هایی می‌توان از آن استفاده کرد؟

در صورت سازگاری ابعاد مکانیکی و هندسه جریان محصول، می‌توان از آن در موارد زیر استفاده کرد:

• هاپرها،
• شوت‌ها،
• کانال‌های انتقال ثقلی مواد،
• محفظه‌های جداکننده مغناطیسی،
• خروجی هاپرها،
• نقاط انتقال قبل از دوزینگ،
• نقاط انتقال قبل از بسته‌بندی.

هدف اصلی، عبور دادن محصول از ناحیه مؤثر مغناطیسی اطراف میله‌ها است.

چرا شبکه مغناطیسی دارای دسته است؟

دسته یکپارچه، خارج کردن مجموعه مغناطیسی از تجهیزات فرآیندی را آسان‌تر می‌کند.

این ویژگی باعث سهولت در موارد زیر می‌شود:

• بازرسی سطوح مغناطیسی،
• حذف فلزات جمع‌شده،
• نگهداری دوره‌ای،
• تعویض مجموعه مغناطیسی در صورت نیاز.

آیا می‌توان از آن به‌عنوان مجموعه مغناطیسی یدکی استفاده کرد؟

بله.

اگر ابعاد و هندسه نصب سازگار باشند، می‌توان از آن به‌عنوان مجموعه مغناطیسی یدکی در جداکننده‌های مغناطیسی موجود استفاده کرد.

موارد زیر باید بررسی شوند:

• ابعاد صفحه جلویی،
• طول میله‌های مغناطیسی،
• فاصله بین میله‌ها،
• ابعاد دهانه محفظه،
• هندسه دسته،
• ابعاد نصب.

وظیفه 3 میله مغناطیسی Ø25 mm چیست؟

این محصول دارای 3 میله مغناطیسی است که قطر هر یک Ø25 mm می‌باشد.

هنگامی که محصول از بین و اطراف میله‌ها عبور می‌کند، ذرات فلزی فرومغناطیسی مناسب جذب شده و روی سطوح مغناطیسی نگه داشته می‌شوند.

نئودیمیوم N35 به چه معناست؟

در این محصول از آهنرباهای نئودیمیومی گرید N35 استفاده شده است.

N35 نشان‌دهنده گرید ماده مغناطیسی نئودیمیومی مورد استفاده است.

از آنجا که نئودیمیوم یک ماده مغناطیسی دائمی است، سیستم بدون نیاز به برق به‌طور مداوم میدان مغناطیسی ایجاد می‌کند.

10000 Gauss به چه معناست؟

میدان مغناطیسی مشخص‌شده برای این محصول:

10000 Gauss

است.

این مقدار نشان‌دهنده سطح میدان مغناطیسی موجود روی سطح میله‌ها برای جذب آلودگی‌های فرومغناطیسی مناسب است.

با این حال، 10000 Gauss به معنای موارد زیر نیست:

• فاصله جذب ثابت،
• ظرفیت بلند کردن ثابت بر حسب کیلوگرم،
• تضمین جذب 100 درصدی آلودگی‌های فلزی.

عملکرد واقعی جداسازی به شرایط کاربرد بستگی دارد.

چه فلزاتی را می‌تواند جذب کند؟

آلودگی‌های فرومغناطیسی مناسب می‌توانند شامل موارد زیر باشند:

• ذرات آهن،
• قطعات فولادی،
• تکه‌های سیم،
• قطعات پیچ،
• ذرات فرومغناطیسی ریز ناشی از سایش ماشین‌آلات.

آیا می‌تواند آلومینیوم را جذب کند؟

خیر.

آلومینیوم فرومغناطیسی نیست و توسط یک جداکننده مغناطیسی نئودیمیومی معمولی مانند آهن جذب نمی‌شود.

آیا می‌تواند مس یا برنج را جذب کند؟

خیر.

مس و برنج مواد فرومغناطیسی نیستند.

این محصول عمدتاً برای جذب آهن و آلودگی‌های مناسب از جنس فولاد فرومغناطیسی طراحی شده است.

آیا می‌تواند استیل ضدزنگ را جذب کند؟

این موضوع به نوع استیل ضدزنگ بستگی دارد.

برخی از انواع استیل ضدزنگ ممکن است واکنش مغناطیسی قابل‌توجهی داشته باشند، در حالی که برخی دیگر واکنش بسیار ضعیفی به میدان مغناطیسی نشان می‌دهند.

بنابراین نباید فرض کرد که تمام آلودگی‌های استیل ضدزنگ جذب خواهند شد. در صورت نیاز، انجام آزمایش با نمونه واقعی توصیه می‌شود.

چرا از استیل ضدزنگ AISI 304 استفاده شده است؟

این محصول از استیل ضدزنگ AISI 304 ساخته شده است.

این ماده دارای مزایای زیر است:

• مقاومت مناسب در برابر خوردگی،
• سطحی با قابلیت تمیزکاری آسان،
• مناسب برای بسیاری از کاربردهای صنعتی و فرآیندی.

آیا می‌توان از آن در صنایع غذایی استفاده کرد؟

ساختار استیل ضدزنگ AISI 304 امکان بررسی استفاده از این محصول در کاربردهای مناسب صنایع غذایی را فراهم می‌کند.

با این حال، در کاربرد نهایی باید موارد زیر نیز در نظر گرفته شوند:

• الزامات بهداشتی،
• ویژگی‌های محصول فرآوری‌شده،
• روش‌های تمیزکاری،
• گواهینامه‌ها و استانداردهای مورد نیاز.

حداکثر دمای کاری چقدر است؟

حداکثر دمای کاری مشخص‌شده:

80°C

است.

کاربردهایی با دمای بالاتر از 80°C باید قبل از استفاده از پیکربندی استاندارد دارای آهنرباهای نئودیمیومی N35 به‌صورت جداگانه بررسی شوند.

آیا به برق نیاز دارد؟

خیر.

سیستم مغناطیسی دائمی نئودیمیومی برای ایجاد میدان مغناطیسی به موارد زیر نیاز ندارد:

• برق،
• سیم‌پیچ،
• تابلو کنترل الکتریکی،
• منبع تغذیه.

اصل عملکرد آن چیست؟

فرآیند معمول:

جریان محصول
↓
3xØ25 mm میله مغناطیسی N35
↓
جذب فلزات فرومغناطیسی
↓
ادامه جریان محصول

محصول غیرمغناطیسی از بین میله‌ها عبور می‌کند، در حالی که آلودگی‌های فرومغناطیسی مناسب جذب شده و روی سطوح مغناطیسی باقی می‌مانند.

آیا مانند یک الک معمولی عمل می‌کند؟

خیر.

اصطلاح شبکه مغناطیسی به این معنا نیست که محصول مانند یک الک مکانیکی معمولی، مواد را بر اساس اندازه ذرات جداسازی می‌کند.

وظیفه اصلی آن جداسازی آلودگی‌های فلزی فرومغناطیسی است.

آیا می‌توان آن را داخل هاپر استفاده کرد؟

بله.

اگر ابعاد هاپر و هندسه جریان مناسب باشند، مجموعه مغناطیسی را می‌توان داخل هاپر نصب کرد.

دسته می‌تواند خارج از ناحیه جریان و در دسترس باقی بماند، در حالی که میله‌های مغناطیسی مستقیماً در مسیر عبور مواد قرار می‌گیرند.

آیا می‌توان آن را در شوت استفاده کرد؟

بله.

می‌توان آن را در شوت‌ها یا کانال‌های مستطیلی با ابعاد سازگار نصب کرد.

برای جداسازی مؤثر، محصول باید تا حد امکان از نزدیک میله‌های مغناطیسی عبور کند.

آیا می‌توان آن را در محفظه جداکننده مغناطیسی نصب کرد؟

بله.

مجموعه مغناطیسی را می‌توان در یک محفظه یا جداکننده مغناطیسی سازگار نصب کرد.

بنابراین این محصول می‌تواند هم به‌عنوان یک مجموعه مغناطیسی مستقل دسته‌دار و هم به‌عنوان قطعه یدکی در سیستم‌های جداسازی مغناطیسی سازگار استفاده شود.

آیا ممکن است جریان محصول مسدود شود؟

این موضوع به عوامل مختلفی بستگی دارد، از جمله:

• اندازه ذرات،
• روانی محصول،
• فاصله بین میله‌های مغناطیسی،
• نرخ جریان محصول.

بنابراین رفتار واقعی جریان باید بر اساس فرآیند موردنظر ارزیابی شود.

ظرفیت آن چند تن در ساعت است؟

تعیین یک ظرفیت ثابت بر حسب تن در ساعت برای این محصول صحیح نیست.

ظرفیت واقعی به عوامل زیر بستگی دارد:

• نوع محصول،
• اندازه ذرات،
• چگالی حجمی،
• میزان رطوبت،
• هندسه جریان محصول.

دسته چگونه استفاده می‌شود؟

دسته یک نقطه مناسب برای گرفتن مجموعه در هنگام موارد زیر فراهم می‌کند:

• نصب مجموعه مغناطیسی،
• خارج کردن آن از سیستم،
• بازرسی میله‌های مغناطیسی،
• تمیز کردن سطوح مغناطیسی.

به دلیل میدان مغناطیسی قوی، هنگام خارج کردن مجموعه باید مراقب سطوح و قطعات فرومغناطیسی نزدیک بود.

تمیزکاری دستی چگونه انجام می‌شود؟

پس از توقف ایمن سیستم تولید، مجموعه مغناطیسی را می‌توان با استفاده از دسته خارج کرد.

سپس ذرات فرومغناطیسی جمع‌شده روی میله‌ها به‌صورت کنترل‌شده حذف می‌شوند.

از آنجا که قطعات فلزی جذب‌شده ممکن است دارای لبه‌های تیز باشند، باید از تجهیزات حفاظت فردی مناسب استفاده شود.

هر چند وقت یک‌بار باید شبکه مغناطیسی تمیز شود؟

یک فاصله زمانی ثابت برای تمیزکاری که برای تمام کاربردها مناسب باشد وجود ندارد.

دفعات تمیزکاری باید بر اساس موارد زیر تعیین شود:

• مقدار محصول فرآوری‌شده،
• میزان آلودگی فلزی،
• مدت زمان کارکرد،
• مقدار فلز جمع‌شده روی میله‌ها.

آیا تجمع فلز بر عملکرد تأثیر می‌گذارد؟

بله.

تجمع بیش از حد فلز روی سطوح میله‌ها می‌تواند مانع نزدیک شدن کافی آلودگی‌های جدید به سطح فعال مغناطیسی شود.

بنابراین بازرسی و تمیزکاری منظم اهمیت دارد.

آیا مجموعه مغناطیسی به‌راحتی قابل تعویض است؟

بله، در سیستم‌های سازگار.

طراحی دسته‌دار، خارج کردن مجموعه مغناطیسی موجود و نصب مجموعه جایگزین را آسان‌تر می‌کند.

با این حال، ابعاد و اتصالات مکانیکی مجموعه جایگزین باید با سیستم موجود سازگار باشند.

برای سفارش مجموعه مغناطیسی یدکی چه اطلاعاتی لازم است؟

برای ساخت دقیق مجموعه مغناطیسی جایگزین، موارد زیر باید بررسی شوند:

• ابعاد کلی،
• قطر میله‌های مغناطیسی،
• تعداد میله‌های مغناطیسی،
• طول میله‌های مغناطیسی،
• فاصله مرکز تا مرکز میله‌ها،
• ابعاد صفحه جلویی،
• ابعاد دسته.
