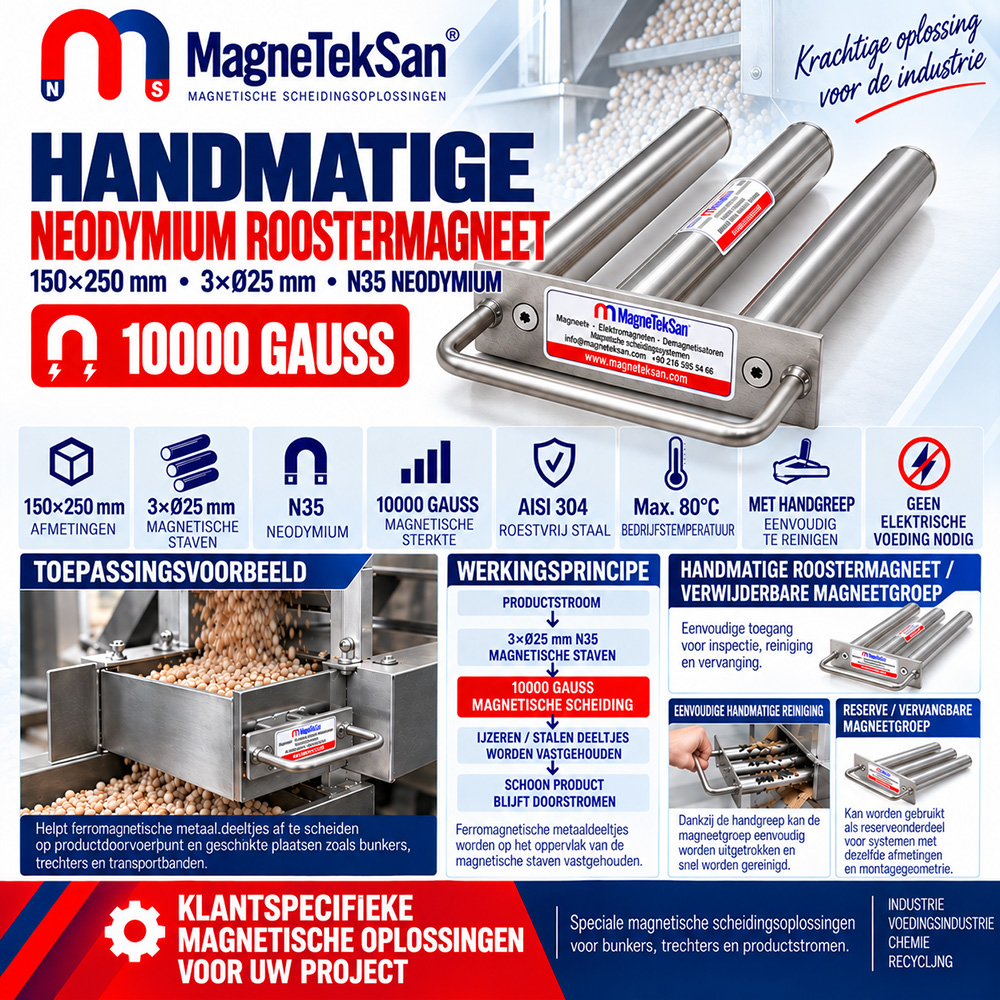

Neodymium Magneetrooster met Handgreep – 150×250 mm, 3xØ25 mm N35, 10000 Gauss
Neodymium Magneetrooster met Handgreep – 150×250 mm, 3xØ25 mm N35, 10000 Gauss
Algemene Kenmerken
- Geschikt voor trechters, stortgoten en compatibele productoverdrachtspunten.
- Compact en uitneembaar ontwerp met totale afmetingen van 150×250 mm.
- Uitgerust met 3 Ø25 mm N35 neodymium magneetstaven.
- Magnetisch veld: 10000 Gauss.
- Vervaardigd uit AISI 304 roestvast staal.
- De geïntegreerde handgreep maakt eenvoudige verwijdering voor inspectie en reiniging mogelijk.
- Maximale bedrijfstemperatuur: 80°C.
- Het permanente magneetsysteem heeft geen elektriciteit nodig.
Technische Specificaties
- Producttype: Neodymium Magneetrooster met Handgreep
- Afmetingen: 150×250 mm
- Magneetstaven: 3 Stuks
- Diameter Magneetstaven: Ø25 mm
- Magneetkwaliteit: N35 Neodymium
- Magnetisch Veld: 10000 Gauss
- Materiaal: AISI 304 Roestvast Staal
- Ontwerp: Met Handgreep / Uitneembaar
- Maximale Temperatuur: 80°C
- Reiniging: Handmatig
- Elektriciteit Vereist: Nee
Het Neodymium Magneetrooster met Handgreep – 150×250 mm is een uitneembare magnetische separator voor het opvangen van ferromagnetische metaalverontreinigingen uit droge en vrijstromende producten. Het is uitgerust met 3xØ25 mm N35 neodymium magneetstaven met een magnetisch veld van 10000 Gauss en een constructie van AISI 304 roestvast staal.
| Technische Specificatie | Waarde |
|---|---|
| Producttype | Neodymium Magneetrooster met Handgreep |
| Afmetingen | 150×250 mm |
| Magneetstaven | 3 Stuks |
| Diameter Magneetstaven | Ø25 mm |
| Magneetkwaliteit | N35 Neodymium |
| Magnetisch Veld | 10000 Gauss |
| Materiaal | AISI 304 Roestvast Staal |
| Ontwerp | Met Handgreep / Uitneembaar |
| Maximale Bedrijfstemperatuur | 80°C |
| Reiniging | Handmatig |
| Elektriciteit Vereist | Nee |
Wat is een Neodymium Magneetrooster met Handgreep van 150×250 mm?
Het Neodymium Magneetrooster met Handgreep van 150×250 mm is een uitneembare magnetische separator die is ontworpen om ijzer en geschikte ferromagnetische staalverontreinigingen uit productstromen op te vangen.
Het product heeft:
- totale afmetingen van 150×250 mm,
- 3 magneetstaven van Ø25 mm,
- N35 neodymium magneten,
- een magnetisch veld van 10000 Gauss,
- een constructie van AISI 304 roestvast staal.
Waar kan het worden gebruikt?
Wanneer de mechanische afmetingen en geometrie van de productstroom geschikt zijn, kan het worden gebruikt in:
- trechters,
- stortgoten,
- productkanalen met zwaartekrachttoevoer,
- behuizingen van magnetische separatoren,
- trechteruitgangen,
- productoverdrachtspunten vóór dosering,
- productoverdrachtspunten vóór verpakking.
Het belangrijkste doel is om het product door het effectieve magnetische gebied rond de magneetstaven te laten stromen.
Waarom heeft het magneetrooster een handgreep?
De geïntegreerde handgreep maakt het eenvoudiger om de magnetische eenheid uit de procesinstallatie te verwijderen.
Dit vereenvoudigt:
- inspectie van de magnetische oppervlakken,
- verwijdering van opgehoopt metaal,
- periodiek onderhoud,
- vervanging van de magnetische eenheid indien nodig.
Kan het als vervangende magnetische eenheid worden gebruikt?
Ja.
Als de afmetingen en montagegeometrie compatibel zijn, kan het als vervangende magnetische eenheid in bestaande magnetische separatoren worden gebruikt.
Daarbij moeten de volgende punten worden gecontroleerd:
- afmetingen van de frontplaat,
- lengte van de magneetstaven,
- afstand tussen de magneetstaven,
- opening van de behuizing,
- geometrie van de handgreep,
- montageafmetingen.
Wat is de functie van de 3 magneetstaven van Ø25 mm?
Het product bevat 3 magneetstaven met elk een diameter van Ø25 mm.
Wanneer het product tussen en rond de staven stroomt, worden geschikte ferromagnetische metaaldeeltjes door de magnetische oppervlakken aangetrokken en daarop vastgehouden.
Wat betekent N35 Neodymium?
Het product maakt gebruik van N35 neodymium magneten.
N35 geeft de kwaliteit van het gebruikte neodymium magneetmateriaal aan.
Omdat neodymium een permanent magneetmateriaal is, genereert het systeem continu een magnetisch veld zonder elektrische voeding.
Wat betekent 10000 Gauss?
Het gespecificeerde magnetische veld van het product bedraagt:
10000 Gauss
Deze waarde geeft het magnetische veld aan dat aan het oppervlak van de magneetstaven beschikbaar is om geschikte ferromagnetische verontreinigingen aan te trekken.
10000 Gauss betekent echter niet:
- een vaste aantrekkingsafstand,
- een vaste hefkracht in kilogram,
- een gegarandeerde opvang van 100%.
De werkelijke scheidingsprestaties zijn afhankelijk van de toepassingsomstandigheden.
Welke metalen kan het opvangen?
Geschikte ferromagnetische verontreinigingen kunnen onder andere bestaan uit:
- ijzerdeeltjes,
- staalfragmenten,
- stukjes draad,
- fragmenten van schroeven,
- kleine ferromagnetische slijtagedeeltjes van machines.
Kan het aluminium opvangen?
Nee.
Aluminium is niet ferromagnetisch en wordt door een conventionele neodymium magnetische separator niet op dezelfde manier aangetrokken als ijzer.
Kan het koper of messing opvangen?
Nee.
Koper en messing zijn niet ferromagnetisch.
Dit product is voornamelijk bedoeld voor het opvangen van ijzer en geschikte ferromagnetische staalverontreinigingen.
Kan het roestvast staal opvangen?
Dit is afhankelijk van het type roestvast staal.
Sommige soorten roestvast staal kunnen duidelijk op een magnetisch veld reageren, terwijl andere slechts een zeer zwakke magnetische reactie vertonen.
Daarom mag niet worden aangenomen dat alle RVS-verontreinigingen worden opgevangen. Indien nodig wordt aanbevolen om echte materiaalmonsters te testen.
Waarom wordt AISI 304 roestvast staal gebruikt?
Het product is vervaardigd uit AISI 304 roestvast staal.
Dit materiaal biedt:
- goede corrosiebestendigheid,
- een eenvoudig te reinigen oppervlak,
- geschiktheid voor veel industriële en procestoepassingen.
Kan het in de voedingsmiddelenindustrie worden gebruikt?
De constructie van AISI 304 roestvast staal maakt het mogelijk om het product te beoordelen voor geschikte toepassingen in de voedingsmiddelenverwerking.
Bij de uiteindelijke installatie moet echter ook rekening worden gehouden met:
- hygiëne-eisen,
- eigenschappen van het verwerkte product,
- reinigingsprocedures,
- vereiste certificeringen en normen.
Wat is de maximale bedrijfstemperatuur?
De gespecificeerde maximale bedrijfstemperatuur bedraagt:
80°C
Toepassingen boven 80°C moeten afzonderlijk worden beoordeeld voordat de standaardconfiguratie met N35 neodymium magneten wordt gebruikt.
Heeft het elektriciteit nodig?
Nee.
Het permanente neodymium magneetsysteem heeft voor het genereren van het magnetische veld geen:
- elektriciteit,
- spoelen,
- elektrische besturingspanelen,
- voedingen
nodig.
Wat is het werkingsprincipe?
Typisch proces:
Productstroom
↓
3xØ25 mm N35 Magneetstaven
↓
Opvang van Ferromagnetisch Metaal
↓
Productstroom Gaat Verder
Het niet-magnetische product stroomt tussen de magneetstaven door, terwijl geschikte ferromagnetische verontreinigingen worden aangetrokken en op de magnetische oppervlakken worden vastgehouden.
Werkt het als een conventionele zeef?
Nee.
De term magneetrooster betekent niet dat het product materialen op basis van deeltjesgrootte scheidt zoals een conventionele mechanische zeef.
De belangrijkste functie is de scheiding van ferromagnetische metaalverontreinigingen.
Kan het in een trechter worden gebruikt?
Ja.
Als de afmetingen van de trechter en de geometrie van de productstroom geschikt zijn, kan de magnetische eenheid in de trechter worden geplaatst.
De handgreep kan buiten de productstroom toegankelijk blijven, terwijl de magneetstaven rechtstreeks in de materiaalstroom worden geplaatst.
Kan het in een stortgoot worden gebruikt?
Ja.
Het kan worden geïntegreerd in rechthoekige stortgoten of productkanalen met geschikte afmetingen.
Voor een effectieve scheiding moet het product zo dicht mogelijk langs de magneetstaven stromen.
Kan het in een behuizing van een magnetische separator worden geïnstalleerd?
Ja.
De magnetische eenheid kan in een compatibele behuizing of magnetische separator worden geïntegreerd.
Het product kan daardoor zowel als zelfstandige magnetische eenheid met handgreep als als vervangend onderdeel in compatibele magnetische scheidingssystemen worden gebruikt.
Kan de productstroom worden geblokkeerd?
Dit is afhankelijk van verschillende factoren, waaronder:
- deeltjesgrootte,
- stroombaarheid van het product,
- afstand tussen de magneetstaven,
- productdebiet.
Het werkelijke stromingsgedrag moet daarom voor het specifieke proces worden beoordeeld.
Wat is de capaciteit in ton per uur?
Voor dit product kan geen vaste capaciteit in ton per uur worden opgegeven.
De werkelijke capaciteit is afhankelijk van:
- producttype,
- deeltjesgrootte,
- stortdichtheid,
- vochtgehalte,
- geometrie van de productstroom.
Hoe wordt de handgreep gebruikt?
De handgreep biedt een praktisch aangrijpingspunt bij:
- installatie van de magnetische eenheid,
- verwijdering uit het systeem,
- inspectie van de magneetstaven,
- reiniging van de magnetische oppervlakken.
Vanwege het sterke magnetische veld moet bij het verwijderen rekening worden gehouden met nabijgelegen ferromagnetische oppervlakken en onderdelen.
Hoe wordt de handmatige reiniging uitgevoerd?
Nadat de productie-installatie veilig is stilgelegd, kan de magnetische eenheid met behulp van de handgreep worden verwijderd.
De ferromagnetische deeltjes die zich op de magneetstaven hebben opgehoopt, kunnen vervolgens gecontroleerd worden verwijderd.
Omdat opgevangen metaalfragmenten scherpe randen kunnen hebben, moeten geschikte persoonlijke beschermingsmiddelen worden gebruikt.
Hoe vaak moet het magneetrooster worden gereinigd?
Er bestaat geen vast reinigingsinterval dat voor alle toepassingen geldt.
De reinigingsfrequentie moet worden bepaald op basis van:
- hoeveelheid verwerkt product,
- niveau van metaalverontreiniging,
- bedrijfsduur,
- hoeveelheid metaal die zich op de staven heeft opgehoopt.
Heeft metaalophoping invloed op de prestaties?
Ja.
Overmatige ophoping van metaal op de oppervlakken van de magneetstaven kan voorkomen dat nieuwe verontreinigingen voldoende dicht bij het actieve magnetische oppervlak komen.
Regelmatige inspectie en reiniging zijn daarom belangrijk.
Kan de magnetische eenheid eenvoudig worden vervangen?
Ja, in compatibele systemen.
Het ontwerp met handgreep maakt het eenvoudiger om de bestaande magnetische eenheid te verwijderen en een vervangende eenheid te installeren.
De afmetingen en mechanische aansluitingen van de vervangende eenheid moeten echter compatibel zijn met het bestaande systeem.
Welke informatie is nodig om een vervangende magnetische eenheid te bestellen?
Voor een nauwkeurige productie van een vervangende magnetische eenheid moeten de volgende gegevens worden gecontroleerd:
- totale afmetingen,
- diameter van de magneetstaven,
- aantal magneetstaven,
- lengte van de magneetstaven,
- hart-op-hartafstand tussen de staven,
- afmetingen van de frontplaat,
- afmetingen van de handgreep.
