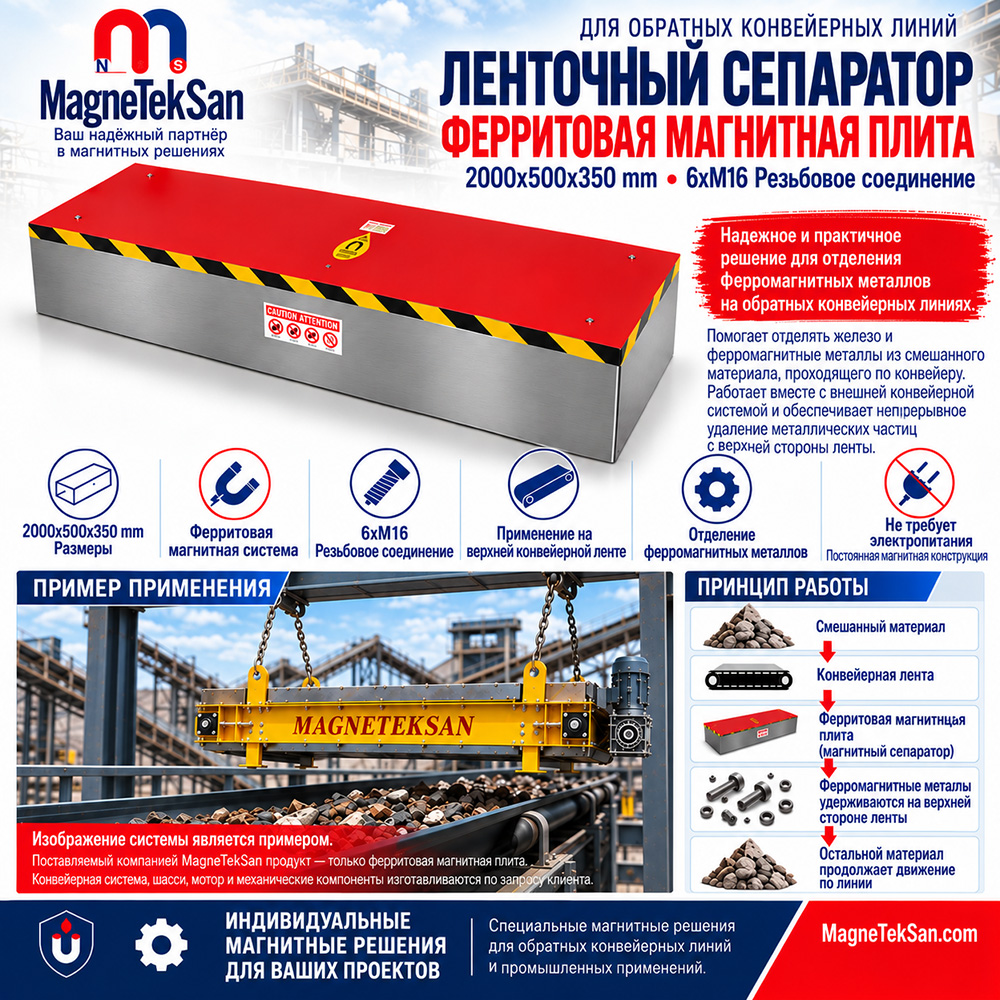

Ферритовый магнитный сердечник ленточного сепаратора для линий переработки – 2000x500x350 мм

Ферритовый магнитный сердечник ленточного сепаратора представляет собой постоянный магнитный сердечник размером 2000x500x350 мм, предназначенный для интеграции в ленточные магнитные сепараторы, используемые на линиях переработки и промышленных конвейерах. Основная задача сердечника — создавать постоянное магнитное поле, необходимое для притягивания и отделения ферромагнитных железных и стальных элементов из смешанного материала, движущегося по основному конвейеру.

Во время работы магнитный сердечник остается неподвижным внутри конструкции сепаратора, а внешняя сепарационная лента движется вокруг него. Ферромагнитные металлические части, проходящие под сепаратором, притягиваются вверх к движущейся ленте, транспортируются через магнитную зону и после выхода за пределы эффективного магнитного поля сбрасываются в отдельную зону сбора.

Магнитный сердечник оснащен 6xM16 соединениями с внутренней резьбой, предназначенными для надежной интеграции в конструкцию сепаратора. Поскольку магнитное поле создается постоянными ферритовыми магнитами, сам сердечник не требует электрической энергии. Движущаяся лента, барабаны, подшипники, натяжной механизм, мотор-редуктор и несущая конструкция относятся к внешней системе сепаратора и не входят в состав данного магнитного сердечника.

Техническая характеристика	Значение
Тип продукта	Ферритовый магнитный сердечник ленточного сепаратора
Основное применение	Линии переработки
Размеры	2000x500x350 мм
Магнитная система	Постоянный феррит
Соединение	6xM16 внутренняя резьба
Рабочее положение	Неподвижный сердечник внутри внешней движущейся ленты
Целевой материал	Ферромагнитное железо / сталь
Удаление металла	Внешняя движущаяся сепарационная лента
Электропитание магнитного поля	Не требуется
Ленточная система	Внешняя / предоставляется заказчиком
Мотор-редуктор	Внешний / предоставляется заказчиком
Несущая конструкция	Внешняя / предоставляется заказчиком

Что такое ферритовый магнитный сердечник ленточного сепаратора?

Ферритовый магнитный сердечник ленточного сепаратора — это основной неподвижный магнитный элемент, расположенный внутри магнитного сепаратора с движущейся разгрузочной лентой.

Он создает магнитное поле, необходимое для притягивания ферромагнитных материалов, таких как железо и сталь, из потока материала на конвейере.

Внешняя движущаяся лента затем транспортирует захваченный металл за пределы магнитной зоны.

Является ли этот продукт полным ленточным магнитным сепаратором?

Нет.

Данный продукт представляет собой только:

Ферритовый магнитный сердечник

сепаратора.

Полная система ленточного сепаратора дополнительно включает:

• несущую раму,
• движущуюся сепарационную ленту,
• ленточные барабаны,
• подшипники,
• систему натяжения ленты,
• мотор и редуктор,
• механические защитные элементы и соединения.

Эти компоненты относятся к внешней конструкции сепаратора.

Как работает система на линии переработки?

Типичный процесс:

Смешанный материал
↓
Основной конвейер
↓
Зона сепарации под магнитным сердечником
↓
Ферромагнитное железо / сталь притягивается вверх
↓
Внешняя сепарационная лента переносит металл
↓
Металл выходит из магнитной зоны
↓
Отделенный металл сбрасывается

Немагнитный материал продолжает движение по основному конвейеру.

Двигается ли магнитный сердечник во время работы?

Нет.

В предусмотренной конструкции магнитный сердечник остается неподвижным.

Внешняя сепарационная лента движется вокруг сердечника.

Таким образом, магнитное поле остается стационарным, а лента непрерывно перемещает захваченный ферромагнитный материал к точке выгрузки.

Почему вокруг магнитного сердечника используется движущаяся лента?

Магнитный сердечник притягивает и удерживает ферромагнитный материал.

Без системы механической разгрузки захваченный металл накапливался бы в магнитной зоне.

Внешняя движущаяся лента перемещает металл через магнитную зону и выводит его за пределы эффективного магнитного поля.

После выхода из сильной магнитной зоны металл может быть сброшен в отдельный контейнер или зону сбора.

Какие материалы можно отделять?

Система предназначена прежде всего для отделения ферромагнитных материалов, включая:

• железные части,
• стальные части,
• болты,
• гайки,
• винты,
• гвозди,
• куски проволоки,
• ферромагнитный металлический лом.

Фактическая эффективность сепарации зависит от физических свойств металла и конструкции всей системы.

Можно ли отделять алюминий?

Нет.

Алюминий при нормальных условиях не является ферромагнитным материалом и не относится к целевым материалам данного постоянного ферритового сепаратора.

Можно ли отделять нержавеющую сталь?

Это зависит от марки нержавеющей стали.

Ферритные и мартенситные нержавеющие стали могут обладать заметными магнитными свойствами.

Аустенитные нержавеющие стали могут иметь очень слабую магнитную реакцию, недостаточную для эффективного отделения.

Если требуется отделение нержавеющей стали, рекомендуется провести испытание реальных образцов.

Где может использоваться этот магнитный сердечник?

Типичные области применения:

• перерабатывающие предприятия,
• линии сортировки отходов,
• линии переработки металлолома,
• переработка пластика,
• переработка стекла,
• переработка строительных отходов,
• горнодобывающие и инертные материалы,
• промышленная переработка сырья.

Окончательная применимость должна оцениваться по реальным условиям процесса и конструкции сепаратора.

Почему используется феррит?

Феррит является постоянным магнитным материалом, подходящим для промышленных сепарационных систем, где важны:

• непрерывная магнитная работа,
• отсутствие потребности в электричестве для создания магнитного поля,
• крупный размер магнитного сердечника,
• стабильная долговременная магнитная работа.

Магнитное поле остается постоянно активным без электрического возбуждения.

Требует ли магнитный сердечник электричества?

Нет.

Постоянная ферритовая магнитная система не требует электричества для создания магнитного поля.

Однако внешняя движущаяся лента обычно требует механического привода, например мотора и редуктора.

То есть:

Магнитный сердечник → Электричество не требуется

Движущаяся сепарационная лента → Требуется внешний привод

Входит ли мотор в комплект?

Нет.

Мотор и редуктор не входят в состав магнитного сердечника.

Они относятся к внешней ленточной системе сепаратора, построенной вокруг сердечника.

Входит ли сепарационная лента в комплект?

Нет.

Данный продукт представляет собой только ферритовый магнитный сердечник.

Внешняя движущаяся лента должна быть выбрана и интегрирована отдельно в соответствии с общей механической конструкцией сепаратора.

Входят ли ленточные барабаны в комплект?

Нет.

Барабаны относятся к внешнему механизму сепаратора.

Полная система может включать:

• приводной барабан,
• возвратный барабан,
• подшипники,
• валы,
• элементы натяжения ленты.

Все эти компоненты должны проектироваться в соответствии с геометрией сепаратора.

Входит ли несущая рама в комплект?

Нет.

Магнитный сердечник предназначен для интеграции в подходящую несущую конструкцию сепаратора.

Несущая рама должна проектироваться с учетом:

• размеров магнитного сердечника,
• геометрии конвейера,
• высоты подвеса,
• геометрии ленты,
• механических нагрузок,
• требований по техническому обслуживанию.

Для чего предназначены 6xM16 соединения?

Магнитный сердечник имеет 6xM16 соединений с внутренней резьбой.

Они предназначены для надежного монтажа и интеграции сердечника во внешнюю конструкцию сепаратора.

Каковы размеры магнитного сердечника?

Размеры:

2000x500x350 мм

То есть:

• Длина: 2000 мм
• Ширина: 500 мм
• Высота: 350 мм

Такие размеры делают сердечник подходящим для сепарационных систем, где требуется большая рабочая магнитная зона.

Почему используется такой большой магнитный сердечник?

Крупные линии переработки и промышленные конвейеры могут требовать большой магнитной зоны по следующим причинам:

• широкие конвейерные системы,
• большой объем материала,
• большая площадь прохождения материала,
• промышленный масштаб сепарации.

Однако ширину конвейера нельзя определять только по размеру магнитного сердечника.

Какая ширина конвейера подходит?

Нельзя указывать фиксированную ширину конвейера только на основании размеров магнитного сердечника.

Подходящая ширина зависит от:

• схемы установки сепаратора,
• ширины сепарационной ленты,
• требуемой магнитной зоны,
• боковых зазоров,
• распределения материала на конвейере.

Геометрию конвейера и сепаратора следует оценивать вместе.

Какова дистанция притяжения?

Для этого продукта не указана фиксированная дистанция притяжения.

Магнитная сила на рабочем расстоянии зависит от:

• размера металлического предмета,
• веса металла,
• формы металла,
• толщины слоя материала на конвейере,
• расстояния между металлом и магнитным сердечником,
• положения сепаратора.

Поэтому рабочее расстояние должно определяться в соответствии с реальным применением.

Каково значение Gauss?

Для данного магнитного сердечника не указано подтвержденное фиксированное значение Gauss.

В крупных промышленных сепараторах только значение Gauss на поверхности не полностью определяет эффективность сепарации.

Особенно важным является магнитное поле на реальном рабочем расстоянии между сепаратором и целевым металлом.

Поэтому неподтвержденное значение Gauss не следует добавлять в технические характеристики.

Какова производительность в тоннах в час?

Для одного магнитного сердечника нельзя корректно указывать фиксированную производительность в тоннах в час.

Фактическая производительность зависит от:

• ширины конвейера,
• скорости конвейера,
• насыпной плотности материала,
• толщины слоя материала,
• типа и количества ферромагнитных загрязнений,
• рабочей высоты сепаратора.

Магнитный сердечник является только одним компонентом полной системы сепарации.

Как определяется высота установки?

Высота установки должна определяться по фактическим условиям применения.

Основные параметры:

• высота слоя материала,
• размер целевого металлического предмета,
• вес металла,
• требуемая эффективность сепарации,
• геометрия конвейера,
• магнитное поле на рабочем расстоянии.

Уменьшение ненужного воздушного зазора обычно улучшает магнитное взаимодействие, однако необходимо учитывать и механические требования системы.

Можно ли устанавливать систему над конвейером?

Да.

Магнитный сердечник в основном предназначен для интеграции в ленточный сепаратор, устанавливаемый над конвейером.

Конструкция сепаратора должна обеспечивать достаточную механическую опору и безопасный рабочий зазор над потоком материала.

Можно ли устанавливать сепаратор поперек конвейера?

В зависимости от конструкции магнитные сепараторы могут устанавливаться в различных ориентациях относительно конвейера.

Окончательное положение должно выбираться с учетом:

• направления движения конвейера,
• направления выгрузки металла,
• доступного монтажного пространства,
• расположения сепарационной ленты,
• направления потока материала.

Как ферромагнитный металл движется по сепарационной ленте?

Пока металл находится в эффективном магнитном поле, магнитная сила удерживает его у внешней движущейся ленты.

По мере движения ленты металл перемещается вместе с ней.

После выхода из эффективного магнитного поля сила притяжения снижается, и металл может быть сброшен.

Какой должна быть скорость сепарационной ленты?

Единой скорости, подходящей для всех применений, не существует.

Правильная скорость зависит от:

• размера металла,
• количества собираемого металла,
• скорости основного конвейера,
• геометрии сепаратора,
• необходимой скорости выгрузки.

Привод ленты должен проектироваться в соответствии с полной системой.

Соприкасается ли внешняя лента с магнитным сердечником?

Точная траектория ленты зависит от механической конструкции сепаратора.

Внешняя лента, барабаны, сердечник и система натяжения должны проектироваться с учетом:

• механических зазоров,
• выравнивания,
• натяжения ленты,
• производственных и монтажных допусков.

Ленточная система должна рассматриваться как часть полного сепаратора.

Является ли система самоочищающейся?

Если магнитный сердечник интегрирован в правильно спроектированную систему с движущейся лентой, внешняя лента непрерывно выводит захваченный ферромагнитный материал из магнитной зоны.

Это соответствует принципу ленточной очистки / непрерывной разгрузки.

Однако сам магнитный сердечник не содержит моторизированного механизма очистки.

Может ли система работать непрерывно?

Постоянный магнитный сердечник может непрерывно создавать магнитное поле без электрического питания.

Непрерывная выгрузка металла зависит от внешней движущейся ленты и приводной системы.

Механические компоненты должны быть рассчитаны на требуемый рабочий режим.

Теряет ли ферритовый магнитный сердечник магнитную силу при нормальной работе?

Постоянные ферритовые магниты рассчитаны на длительный срок эксплуатации.

Однако на магнитные свойства могут влиять:

• чрезмерная температура,
• серьезные механические повреждения,
• неправильные условия эксплуатации.

Система должна использоваться в пределах предусмотренных рабочих условий.

Как обслуживать систему?

Периодический контроль должен включать:

• корпус магнитного сердечника,
• 6xM16 монтажные соединения,
• внешнюю сепарационную ленту,
• барабаны,
• подшипники,
• приводную систему,
• элементы натяжения,
• несущую конструкцию.

Требования к обслуживанию движущихся компонентов зависят от конструкции сепаратора заказчика.

Контактирует ли материал непосредственно с магнитным сердечником?

В предусмотренной конфигурации ферритовый магнитный сердечник работает внутри внешней движущейся ленты.

Это помогает уменьшить прямой контакт перерабатываемого материала с самим магнитным сердечником.

Фактические условия контакта зависят от окончательной конструкции сепаратора.

Можно ли изготовить магнитный сердечник по индивидуальному проекту?

Да.

Для проектных решений магнитные сердечники могут быть рассчитаны с учетом:

• ширины конвейера,
• высоты слоя материала,
• высоты установки сепаратора,
• типа ферромагнитного загрязнения,
• доступного монтажного пространства,
• механических требований к соединениям.

Для крупных линий переработки и промышленных конвейеров индивидуальный расчет особенно важен.

Какая информация необходима для нового проекта?

Для правильного выбора магнитного сепаратора желательно предоставить:

• ширину конвейера,
• скорость конвейера,
• максимальную высоту слоя материала,
• тип материала,
• насыпную плотность,
• приблизительную производительность,
• рабочее расстояние между сепаратором и материалом,
• тип и размер ферромагнитных загрязнений,
• требуемое направление выгрузки металла,
• доступные монтажные размеры.

Эти параметры помогают определить подходящую магнитную и механическую конфигурацию сепаратора.
