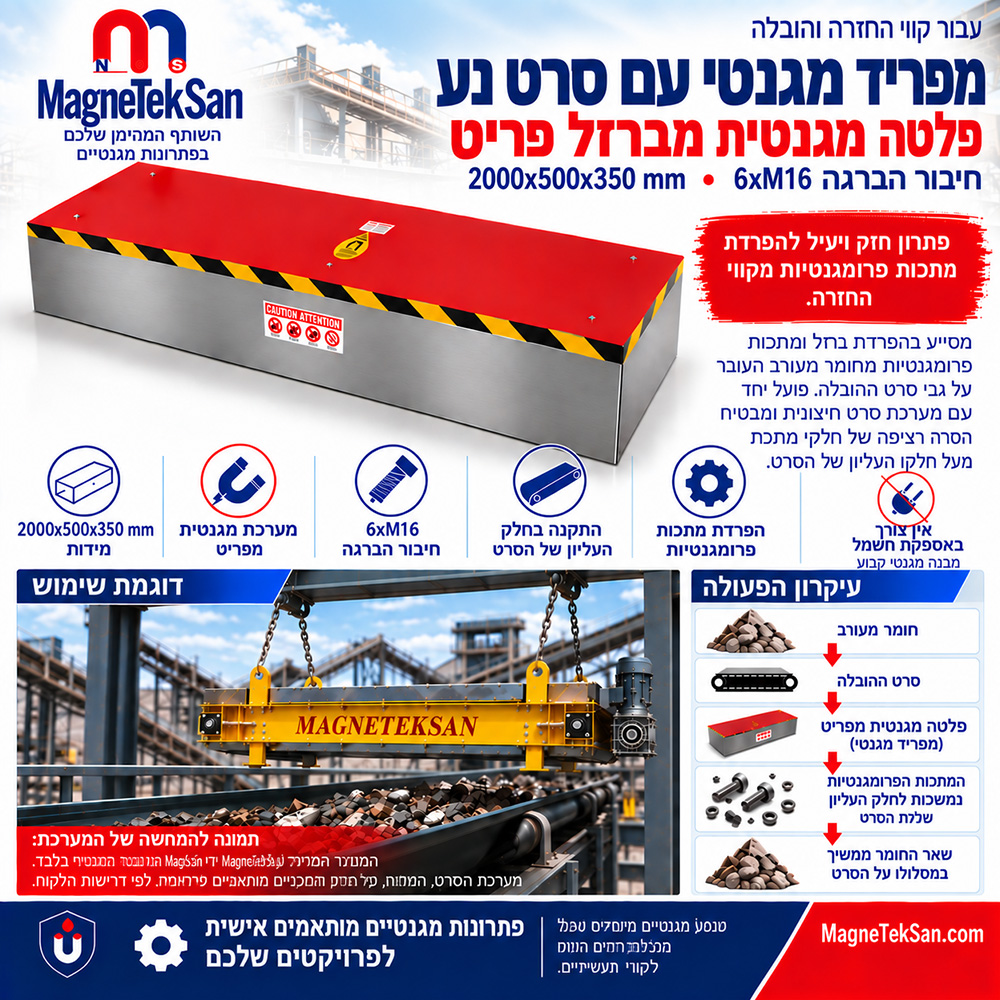

ליבה מגנטית מפריט למפריד Overband – 2000x500x350 mm

הליבה המגנטית מפריט למפריד Overband היא ליבה מגנטית קבועה במידות 2000x500x350 mm, המיועדת לשילוב במפרידים מגנטיים עם רצועה המשמשים בקווי מיחזור ובמערכות מסועים תעשייתיות. תפקידה העיקרי הוא ליצור את השדה המגנטי הקבוע הדרוש למשיכת חלקי ברזל ופלדה פרומגנטיים ולהפרדתם מתוך חומרים מעורבים הנעים על המסוע הראשי.

במהלך העבודה, הליבה המגנטית נשארת קבועה בתוך מבנה המפריד, בעוד רצועת הפרדה חיצונית נעה מסביב לליבה. חלקי מתכת פרומגנטיים העוברים מתחת למפריד נמשכים כלפי מעלה אל הרצועה, מועברים דרך האזור המגנטי ולאחר יציאתם מאזור ההשפעה המגנטי האפקטיבי הם נפרקים לנקודת איסוף נפרדת.

הליבה המגנטית מצוידת ב-6xM16 חיבורים עם הברגה פנימית לשילוב בטוח במבנה המפריד. מכיוון שהשדה המגנטי נוצר באמצעות מגנטים קבועים מפריט, הליבה עצמה אינה דורשת אנרגיה חשמלית. הרצועה הנעה, התופים, המסבים, מערכת המתיחה, המנוע עם תיבת ההילוכים והמבנה התומך שייכים למערכת המפריד החיצונית ואינם כלולים בליבה מגנטית זו.

מפרט טכני	ערך
סוג המוצר	ליבה מגנטית מפריט למפריד Overband
יישום עיקרי	קו מיחזור
מידות	2000x500x350 mm
מערכת מגנטית	פריט קבוע
חיבור	6xM16 הברגה פנימית
מיקום עבודה	ליבה מגנטית קבועה בתוך רצועה חיצונית נעה
חומר מטרה	ברזל / פלדה פרומגנטיים
פינוי מתכת	רצועת הפרדה חיצונית נעה
אספקת חשמל לשדה המגנטי	אינה נדרשת
מערכת רצועה	חיצונית / מסופקת על ידי הלקוח
מנוע ותיבת הילוכים	חיצוניים / מסופקים על ידי הלקוח
מבנה תומך	חיצוני / מסופק על ידי הלקוח

מהי ליבה מגנטית מפריט למפריד Overband?

ליבה מגנטית מפריט למפריד Overband היא הרכיב המגנטי הראשי והקבוע הנמצא בתוך מפריד מגנטי המצויד ברצועת פינוי נעה.

הליבה מייצרת את השדה המגנטי הדרוש למשיכת חומרים פרומגנטיים כגון ברזל ופלדה מתוך החומר הנע על המסוע.

לאחר מכן הרצועה החיצונית מעבירה את המתכות שנלכדו אל מחוץ לאזור המגנטי.

האם המוצר הוא מפריד Overband שלם?

לא.

מוצר זה כולל רק את:

הליבה המגנטית מפריט

של המפריד.

מערכת Overband מלאה דורשת בנוסף:

• מבנה תומך,
• רצועת הפרדה נעה,
• תופי רצועה,
• מסבים,
• מערכת מתיחת רצועה,
• מנוע ותיבת הילוכים,
• מגנים וחיבורים מכניים.

רכיבים אלו שייכים למבנה החיצוני של המפריד.

כיצד הוא פועל בקו מיחזור?

תהליך טיפוסי:

חומר מעורב
↓
מסוע ראשי
↓
אזור ההפרדה מתחת לליבה המגנטית
↓
ברזל / פלדה פרומגנטיים נמשכים כלפי מעלה
↓
הרצועה החיצונית מעבירה את המתכת
↓
המתכת יוצאת מהאזור המגנטי
↓
המתכת המופרדת נפרקת

החומר הלא-מגנטי ממשיך לנוע על המסוע הראשי.

האם הליבה המגנטית נעה בזמן העבודה?

לא.

במבנה המתוכנן הליבה המגנטית נשארת קבועה.

הרצועה החיצונית נעה מסביב לליבה.

כך השדה המגנטי נשאר במקום קבוע, בעוד הרצועה מעבירה באופן רציף את החומר הפרומגנטי שנלכד אל נקודת הפינוי.

מדוע משתמשים ברצועה נעה סביב הליבה המגנטית?

הליבה המגנטית מושכת ומחזיקה חומרים פרומגנטיים.

ללא מערכת פינוי נעה, המתכת שנלכדה הייתה מצטברת באזור המגנטי.

הרצועה החיצונית מעבירה את המתכת דרך השדה המגנטי ולאחר מכן אל מחוץ לאזור המגנטי האפקטיבי.

כאשר המתכת יוצאת מהאזור הזה, כוח המשיכה המגנטי פוחת וניתן לפרוק אותה בנקודת איסוף נפרדת.

אילו חומרים ניתן להפריד?

המערכת מיועדת בעיקר לחומרים פרומגנטיים, כגון:

• חלקי ברזל,
• חלקי פלדה,
• ברגים,
• אומים,
• ברגי חיבור,
• מסמרים,
• חלקי תיל,
• גרוטאות מתכת פרומגנטיות.

ביצועי ההפרדה בפועל תלויים בתכונות הפיזיות של המתכת ובתכנון המלא של מערכת המפריד.

האם ניתן להפריד אלומיניום?

לא.

אלומיניום אינו פרומגנטי בתנאי עבודה רגילים ולכן אינו חומר מטרה עבור מערכת מגנטים קבועים מפריט.

האם ניתן להפריד נירוסטה?

הדבר תלוי בסוג הנירוסטה.

נירוסטה פריטית ומרטנזיטית יכולה להציג תגובה מגנטית משמעותית.

נירוסטה אוסטניטית יכולה להציג תגובה מגנטית חלשה מאוד או בלתי מספקת להפרדה יעילה.

כאשר נדרשת הפרדת נירוסטה, מומלץ לבדוק דוגמאות אמיתיות של החומר.

היכן ניתן להשתמש בליבה המגנטית?

יישומים טיפוסיים כוללים:

• מפעלי מיחזור,
• מתקני עיבוד פסולת,
• קווי עיבוד גרוטאות,
• מיחזור פלסטיק,
• מיחזור זכוכית,
• עיבוד פסולת בניין,
• מכרות ומתקני אגרגטים,
• עיבוד תעשייתי של חומרי גלם.

יש לקבוע את ההתאמה הסופית בהתאם לתנאי התהליך בפועל ולתכנון המפריד.

מדוע משתמשים בפריט?

פריט הוא חומר מגנטי קבוע המתאים ליישומי הפרדה תעשייתיים שבהם נדרשים:

• פעולה מגנטית רציפה,
• ללא צורך בחשמל ליצירת השדה המגנטי,
• ליבה מגנטית במידות גדולות,
• ביצועים מגנטיים יציבים לאורך זמן.

השדה המגנטי נשאר פעיל ללא עירור חשמלי.

האם הליבה המגנטית דורשת חשמל?

לא.

המערכת המגנטית הקבועה מפריט אינה דורשת חשמל כדי ליצור את השדה המגנטי.

עם זאת, הרצועה החיצונית הנעה בדרך כלל דורשת מערכת הנעה מכנית, כגון מנוע ותיבת הילוכים.

כלומר:

ליבה מגנטית → אינה דורשת חשמל

רצועת הפרדה נעה → דורשת הנעה חיצונית

האם המנוע כלול?

לא.

המנוע ותיבת ההילוכים אינם חלק מהליבה המגנטית.

הם שייכים למערכת הרצועה החיצונית שנבנית סביב הליבה.

האם רצועת ההפרדה כלולה?

לא.

המוצר כולל רק את הליבה המגנטית מפריט.

יש לבחור ולשלב את הרצועה החיצונית הנעה בנפרד בהתאם לתכנון המכני המלא של המפריד.

האם התופים כלולים?

לא.

התופים הם חלק מהמנגנון החיצוני של המפריד.

מערכת מלאה עשויה לכלול:

• תוף הנעה,
• תוף חזרה,
• מסבים,
• צירים,
• רכיבי מתיחת רצועה.

יש לתכנן רכיבים אלה לפי הגאומטריה של המפריד.

האם המבנה התומך כלול?

לא.

הליבה המגנטית מיועדת לשילוב בתוך מבנה תומך מתאים.

יש לתכנן את המבנה בהתאם ל:

• מידות הליבה המגנטית,
• סידור המסוע,
• גובה התלייה,
• גאומטריית הרצועה,
• העומסים המכניים,
• דרישות התחזוקה.

למה מיועדים חיבורי 6xM16?

הליבה המגנטית כוללת 6xM16 הברגות פנימיות.

הן משמשות להתקנה ולשילוב בטוח של הליבה בתוך המבנה החיצוני של המפריד.

מהן מידות הליבה המגנטית?

המידות הן:

2000x500x350 mm

כלומר:

• אורך: 2000 mm
• רוחב: 500 mm
• גובה: 350 mm

מידות אלה הופכות את הליבה למתאימה למערכות הדורשות אזור עבודה מגנטי גדול.

מדוע משתמשים בליבה מגנטית כה גדולה?

קווי מיחזור גדולים ומערכות מסועים תעשייתיות עשויים לדרוש אזור מגנטי רחב בגלל:

• מסועים רחבים,
• נפחי חומר גדולים,
• אזורי מעבר גדולים,
• דרישות הפרדה תעשייתיות.

עם זאת, אין לקבוע את רוחב המסוע רק לפי מידות הליבה המגנטית.

איזה רוחב מסוע מתאים?

אין לקבוע רוחב מסוע קבוע רק על סמך מידות הליבה המגנטית.

הרוחב המתאים תלוי ב:

• צורת התקנת המפריד,
• רוחב הרצועה החיצונית,
• הכיסוי המגנטי הנדרש,
• מרווחים צדדיים,
• אופן פיזור החומר על המסוע.

יש להעריך יחד את גאומטריית המסוע והמפריד.

מהו מרחק המשיכה?

לא נקבע מרחק משיכה קבוע למוצר זה.

כוח המשיכה המגנטי במרחק העבודה תלוי ב:

• גודל החלק המתכתי,
• משקל המתכת,
• צורת המתכת,
• גובה שכבת החומר,
• המרחק בין המתכת לליבה,
• מיקום המפריד.

לכן יש לקבוע את מרחק העבודה בהתאם ליישום בפועל.

מהו ערך Gauss?

לא הוגדר ערך Gauss קבוע ומאומת לליבה זו.

במפרידים תעשייתיים גדולים, ערך Gauss על פני השטח בלבד אינו מתאר באופן מלא את ביצועי ההפרדה.

חשוב במיוחד השדה המגנטי במרחק העבודה בפועל בין המפריד למתכת המיועדת להפרדה.

לכן אין להוסיף ערך Gauss שאינו מאומת למפרט המוצר.

מהי הקיבולת בטונות לשעה?

אין לקבוע קיבולת קבועה בטונות לשעה עבור הליבה המגנטית בלבד.

הקיבולת בפועל תלויה ב:

• רוחב המסוע,
• מהירות המסוע,
• צפיפות החומר בתפזורת,
• גובה שכבת החומר,
• סוג וכמות הזיהום הפרומגנטי,
• גובה העבודה של המפריד.

הליבה המגנטית היא רק רכיב אחד במערכת ההפרדה המלאה.

כיצד קובעים את גובה ההתקנה?

גובה ההתקנה צריך להיקבע בהתאם ליישום בפועל.

הפרמטרים החשובים כוללים:

• גובה שכבת החומר,
• גודל המתכת המיועדת להפרדה,
• משקל המתכת,
• ביצועי ההפרדה הנדרשים,
• גאומטריית המסוע,
• השדה המגנטי במרחק העבודה.

הפחתת מרווחי אוויר מיותרים משפרת בדרך כלל את האינטראקציה המגנטית, אך יש להביא בחשבון גם את הדרישות המכאניות.

האם ניתן להתקין מעל מסוע?

כן.

הליבה המגנטית מיועדת בעיקר לשילוב במפריד Overband המותקן מעל מסוע.

מבנה המפריד צריך לספק תמיכה מכנית מתאימה ומרווח בטיחות מתאים מעל זרימת החומר.

האם ניתן להתקין לרוחב המסוע?

כן, בהתאם לתכנון.

ניתן להתקין מפרידים מגנטיים בזוויות וכיוונים שונים ביחס למסוע.

יש לבחור את התצורה הסופית לפי:

• כיוון תנועת המסוע,
• כיוון פינוי המתכת הרצוי,
• שטח ההתקנה הזמין,
• תצורת הרצועה החיצונית,
• כיוון זרימת החומר.

כיצד נעה המתכת הפרומגנטית על רצועת ההפרדה?

כל עוד המתכת נמצאת בתוך השדה המגנטי האפקטיבי, הכוח המגנטי מחזיק אותה לכיוון הרצועה החיצונית הנעה.

כאשר הרצועה נעה, המתכת מועברת יחד איתה.

לאחר יציאה מהאזור המגנטי האפקטיבי, כוח המשיכה פוחת וניתן לפרוק את המתכת.

מה צריכה להיות מהירות הרצועה?

אין מהירות אחת המתאימה לכל היישומים.

המהירות הנכונה תלויה ב:

• גודל חלקי המתכת,
• כמות המתכת שנלכדת,
• מהירות המסוע הראשי,
• גאומטריית המפריד,
• קצב הפינוי הנדרש.

יש לתכנן את מערכת ההנעה בהתאם למערכת המלאה.

האם הרצועה החיצונית נוגעת בליבה המגנטית?

מסלול הרצועה המדויק תלוי בתכנון המכני של המפריד.

יש לתכנן את הרצועה החיצונית, התופים, הליבה ומערכת המתיחה תוך התחשבות ב:

• מרווחים מכניים,
• יישור,
• מתיחת הרצועה,
• סבולות ייצור והרכבה.

יש לתכנן את מערכת הרצועה כחלק בלתי נפרד מהמפריד המלא.

האם המערכת מנקה את עצמה?

כאשר הליבה משולבת במערכת רצועה נעה המתוכננת נכון, הרצועה החיצונית מעבירה באופן רציף את המתכות הפרומגנטיות שנלכדו אל מחוץ לאזור המגנטי.

זהו עקרון ניקוי באמצעות רצועה / פינוי רציף המשמש במפרידי Overband.

עם זאת, הליבה המגנטית עצמה אינה כוללת מנגנון ניקוי ממונע.

האם המערכת יכולה לעבוד ברציפות?

הליבה המגנטית הקבועה יכולה לייצר שדה מגנטי ברציפות ללא אספקת חשמל.

פינוי רציף של המתכת תלוי ברצועה החיצונית ובמערכת ההנעה שלה.

יש לתכנן את הרכיבים המכניים בהתאם למחזור העבודה הנדרש.

האם ליבת הפריט מאבדת כוח מגנטי בשימוש רגיל?

מגנטים קבועים מפריט מיועדים לעבודה ממושכת.

עם זאת, הביצועים המגנטיים עלולים להיות מושפעים מ:

• טמפרטורות גבוהות מדי,
• נזק מכני חמור,
• תנאי עבודה שאינם מתאימים.

יש להשתמש במערכת בתוך תנאי העבודה שתוכננו עבורה.

כיצד מתחזקים את המערכת?

בדיקות תקופתיות צריכות לכלול:

• גוף הליבה המגנטית,
• חיבורי 6xM16,
• רצועת ההפרדה החיצונית,
• התופים,
• המסבים,
• מערכת ההנעה,
• רכיבי המתיחה,
• המבנה התומך.

דרישות התחזוקה של החלקים הנעים תלויות בתכנון המפריד של הלקוח.

האם החומר בתהליך נוגע ישירות בליבה המגנטית?

בתצורה המתוכננת, ליבת הפריט פועלת בתוך הרצועה החיצונית הנעה.

כך מצטמצם מגע ישיר בין החומר המעובד לבין הליבה עצמה.

תנאי המגע בפועל תלויים בתכנון הסופי של המפריד.

האם ניתן לייצר לפי מידה?

כן.

ביישומים ייעודיים ניתן לתכנן ליבות מגנטיות לפי:

• רוחב המסוע,
• גובה שכבת החומר,
• גובה התקנת המפריד,
• סוג הזיהום הפרומגנטי,
• שטח ההתקנה הזמין,
• דרישות החיבור המכני.

תכנון מותאם לפרויקט חשוב במיוחד בקווי מיחזור גדולים ובמערכות תעשייתיות.

איזה מידע נדרש לפרויקט חדש?

לצורך בחירה נכונה של מפריד מגנטי מומלץ לספק:

• רוחב המסוע,
• מהירות המסוע,
• גובה מרבי של שכבת החומר,
• סוג החומר,
• צפיפות בתפזורת,
• קיבולת משוערת,
• מרחק העבודה בין המפריד לחומר,
• סוג וגודל הזיהום הפרומגנטי,
• כיוון פינוי המתכת הרצוי,
• מידות ההתקנה הזמינות.

נתונים אלו מסייעים לקבוע את התצורה המגנטית והמכאנית המתאימה ביותר.
