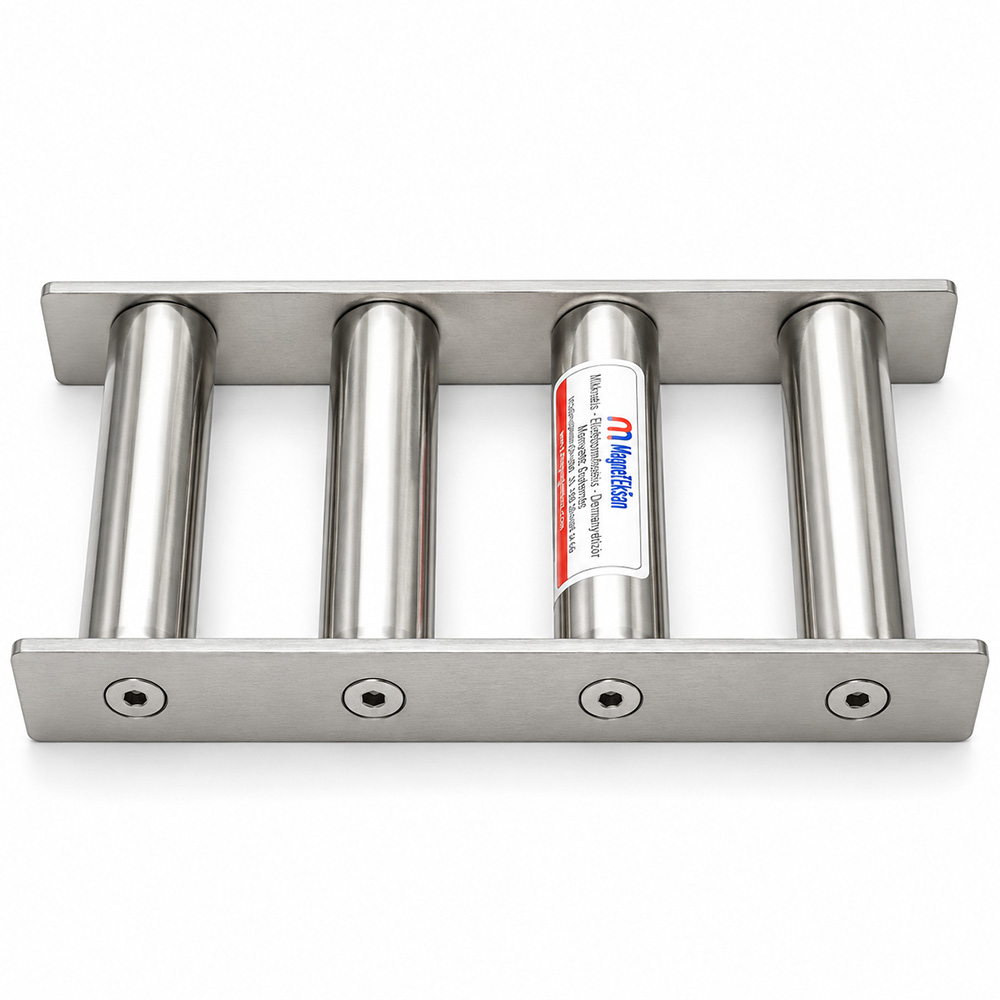

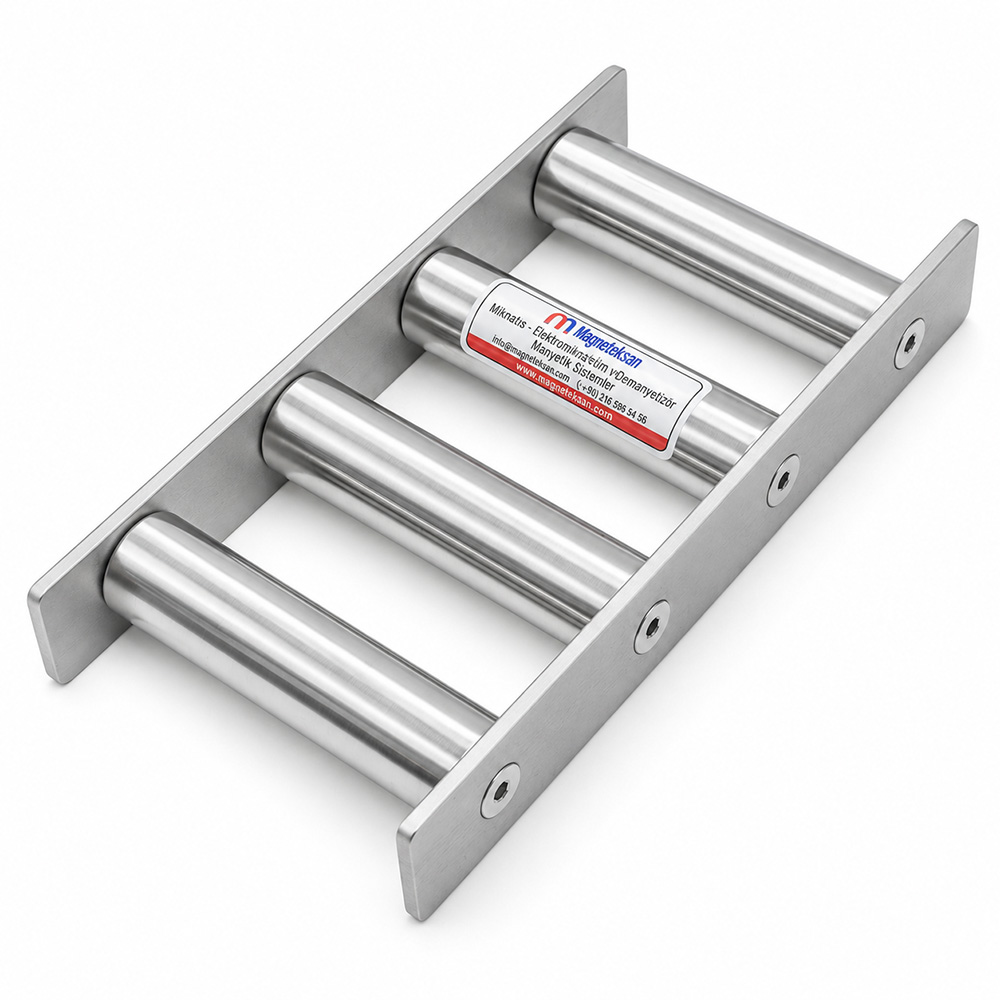

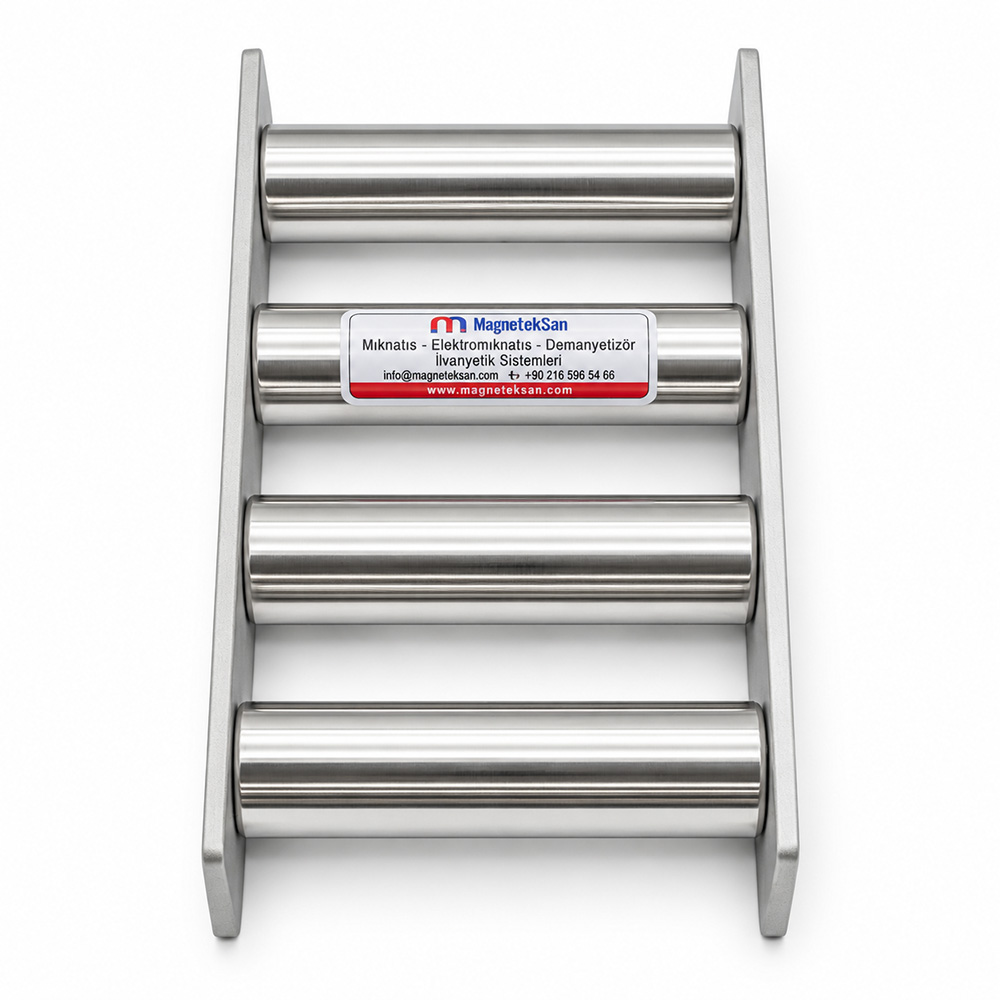

Grilă Magnetică pentru Linia de Ambalare a Orezului – 265×135 mm Ø32×5 N35 Neodim 10.000 Gauss
Grilă Magnetică pentru Linia de Ambalare a Orezului – 265×135 mm Ø32×5 N35 Neodim 10.000 Gauss
Caracteristici Generale
- Proiectată pentru utilizarea în liniile de producție și ambalare a orezului.
- Ajută la captarea contaminanților metalici feromagnetici înainte de etapele de cântărire și ambalare.
- Construcție dreptunghiulară cu dimensiuni de 265×135 mm.
- Echipată cu 5 bare magnetice Ø32 mm cu magneți din neodim N35.
- Barele magnetice sunt dispuse paralel în zona de trecere a produsului.
- Valoare magnetică de 10.000 Gauss.
- Fabricată din oțel inoxidabil AISI 304.
- Adecvată pentru o temperatură maximă de funcționare de 80°C.
- Sistemul magnetic permanent din neodim funcționează fără energie electrică.
Specificații Tehnice
- Tip Produs: Grilă Magnetică Dreptunghiulară din Neodim
- Aplicație Principală: Linie de Ambalare a Orezului
- Dimensiunile Grilei: 265×135 mm
- Număr de Bare Magnetice: 5
- Diametrul Barelor Magnetice: Ø32 mm
- Dispunerea Barelor: Paralelă
- Grad Neodim: N35
- Valoare Magnetică: 10.000 Gauss
- Material: Oțel Inoxidabil AISI 304
- Temperatură Maximă de Funcționare: 80°C
- Curățare: Manuală
- Necesită Electricitate: Nu
Grila Magnetică pentru Linia de Ambalare a Orezului de 265×135 mm este proiectată pentru a ajuta la captarea contaminanților metalici feromagnetici din orez înainte de etapele de cântărire și ambalare. Cele 5 bare magnetice paralele Ø32 mm cu magneți din neodim N35 oferă o valoare magnetică de 10.000 Gauss; construcția este realizată din oțel inoxidabil AISI 304 și funcționează fără electricitate.
| Specificație Tehnică | Valoare |
|---|---|
| Tip Produs | Grilă Magnetică Dreptunghiulară din Neodim |
| Aplicație Principală | Linie de Ambalare a Orezului |
| Dimensiunile Grilei | 265×135 mm |
| Număr de Bare Magnetice | 5 |
| Diametrul Barelor Magnetice | Ø32 mm |
| Dispunerea Barelor | Paralelă |
| Grad Neodim | N35 |
| Valoare Magnetică | 10.000 Gauss |
| Material | Oțel Inoxidabil AISI 304 |
| Temperatură Maximă de Funcționare | 80°C |
| Curățare | Manuală |
| Necesită Electricitate | Nu |
Ce este o Grilă Magnetică pentru Linia de Ambalare a Orezului?
Grila Magnetică pentru Linia de Ambalare a Orezului este un separator magnetic permanent proiectat pentru a ajuta la captarea particulelor metalice feromagnetice nedorite care pot fi prezente în fluxul de orez înainte de operațiunile de cântărire și ambalare.
Acest model dispune de:
- construcție dreptunghiulară de 265×135 mm,
- 5 bare magnetice Ø32 mm,
- sistem magnetic din neodim N35,
- valoare magnetică de 10.000 Gauss,
- construcție din oțel inoxidabil AISI 304.
Unde se utilizează grila magnetică într-o linie de producție și ambalare a orezului?
Principalul punct de instalare este în fluxul produsului, înainte de sistemul de cântărire și mașina de ambalare.
În funcție de configurația liniei, grila magnetică poate fi instalată:
- în buncărul pentru produsul finit,
- în buncărul de alimentare al mașinii de ambalare,
- într-un jgheab pentru produs,
- într-un canal de cădere gravitațională,
- imediat înainte de sistemul de cântărire.
Un proces tipic poate fi:
Curățarea / Clasificarea Orezului
↓
Buncăr pentru Produsul Finit
↓
Alimentarea Mașinii de Ambalare
↓
Grilă Magnetică 265×135 mm Ø32×5
↓
Control Magnetic 10.000 Gauss
↓
Cântărire
↓
Ambalare
De ce se utilizează o grilă magnetică înainte de ambalarea orezului?
În timpul procesării, orezul trece prin diferite mașini, sisteme de transport și componente mecanice. Uzura echipamentelor, operațiunile de întreținere sau deteriorarea unor componente mecanice pot introduce particule nedorite de fier sau oțel în fluxul produsului.
Instalarea unei grile magnetice înainte de ambalare creează un punct suplimentar de control magnetic și ajută la reținerea contaminanților feromagnetici corespunzători înainte ca orezul să ajungă la echipamentele de cântărire și ambalare.
Ce tipuri de contaminanți metalici poate captura grila magnetică?
În funcție de proprietățile magnetice, dimensiunea, forma și poziția particulelor în fluxul produsului, grila magnetică poate ajuta la captarea:
- particulelor de fier,
- particulelor de oțel carbon,
- fragmentelor de sârmă din oțel,
- fragmentelor de șuruburi și elemente de fixare,
- particulelor feromagnetice rezultate din uzura echipamentelor,
- fragmentelor mici de oțel.
Sistemul este destinat în principal separării contaminanților metalici feromagnetici.
Ce înseamnă dimensiunile de 265×135 mm?
Dimensiunile exterioare ale grilei magnetice sunt:
265×135 mm
Construcția dreptunghiulară permite integrarea acesteia în zone de trecere a produsului cu dimensiuni compatibile.
Zonele posibile de instalare includ:
- jgheaburi pentru produs,
- buncăre de alimentare,
- canale de cădere gravitațională,
- secțiuni de alimentare ale mașinilor de ambalare.
Înainte de instalare trebuie verificate atât spațiul disponibil, cât și secțiunea efectivă de trecere a produsului.
Care este rolul celor 5 bare magnetice Ø32 mm?
Grila este echipată cu 5 bare magnetice, fiecare având diametrul exterior de Ø32 mm.
Atunci când orezul trece printre bare, particulele feromagnetice corespunzătoare care intră în câmpul magnetic eficient pot fi atrase către suprafețele barelor magnetice și reținute pe acestea.
De ce sunt dispuse paralel barele magnetice?
Cele 5 bare magnetice sunt dispuse paralel una față de cealaltă.
Această configurație creează mai multe suprafețe magnetice active în zona de trecere a produsului și permite în același timp orezului să curgă prin spațiile dintre bare.
Comportamentul real al fluxului poate depinde de:
- dimensiunea boabelor de orez,
- umiditatea produsului,
- fluiditatea produsului,
- distanța dintre bare,
- viteza de alimentare,
- grosimea stratului de produs.
Ce înseamnă Ø32 mm?
Diametrul exterior al fiecărei bare magnetice este:
Ø32 mm
Acest model utilizează în total 5 bare magnetice Ø32 mm.
Ce înseamnă neodim N35?
Elementele magnetice utilizate în acest produs sunt magneți din neodim de grad N35.
N35 indică gradul materialului magnetic din neodim utilizat în sistem. Deoarece sunt magneți permanenți, nu este necesară energie electrică pentru generarea câmpului magnetic.
Ce înseamnă 10.000 Gauss?
Valoarea magnetică specificată pentru această grilă este:
10.000 Gauss
Câmpul magnetic ajută la atragerea particulelor metalice feromagnetice corespunzătoare către suprafețele barelor magnetice.
Totuși, o valoare de 10.000 Gauss nu înseamnă automat:
- o distanță fixă de atracție,
- o capacitate de ridicare definită în kilograme,
- o dimensiune garantată a particulelor capturate,
- eliminarea garantată a 100% dintre contaminanții metalici.
10.000 Gauss garantează captarea tuturor particulelor de fier?
Nu.
Performanța reală de separare depinde de mai mulți factori:
- dimensiunea particulei,
- forma particulei,
- proprietățile magnetice ale metalului,
- distanța față de bara magnetică,
- viteza fluxului de produs,
- grosimea stratului de produs,
- poziția particulei în fluxul de orez,
- cantitatea de metal deja acumulată pe suprafețele magnetice.
Pentru aplicațiile critice trebuie evaluate toate condițiile procesului și nu doar valoarea exprimată în Gauss.
Magnetul atrage orezul?
Nu.
Orezul nu este un material feromagnetic. Acesta trece printre barele magnetice, în timp ce particulele metalice feromagnetice corespunzătoare pot fi atrase către suprafețele magnetice și reținute pe acestea.
Grila magnetică poate captura aluminiu?
Nu în același mod în care capturează fierul sau oțelul feromagnetic.
Aluminiul nu este un material feromagnetic și, prin urmare, nu este atras puternic de o grilă magnetică permanentă convențională cu magneți din neodim.
Dacă este necesară separarea aluminiului, trebuie luată în considerare o altă tehnologie de separare adecvată aplicației.
Poate captura cupru sau alamă?
Nu.
Cuprul și alama nu sunt în mod normal materiale feromagnetice și, prin urmare, nu sunt separate de această grilă în același mod ca fierul sau oțelul carbon.
Poate captura oțel inoxidabil?
Depinde de tipul oțelului inoxidabil și de starea sa metalurgică.
Unele tipuri de oțel inoxidabil pot prezenta un răspuns magnetic, în timp ce altele reacționează foarte slab la câmpul magnetic.
Dacă separarea oțelului inoxidabil este importantă pentru proces, se recomandă efectuarea unor teste cu mostre reale și reprezentative ale contaminanților.
De ce se utilizează oțel inoxidabil AISI 304?
Construcția grilei magnetice este realizată din oțel inoxidabil AISI 304.
AISI 304 este utilizat pe scară largă în echipamentele de proces datorită unor caracteristici precum:
- rezistența la coroziune,
- suprafețe ușor de curățat,
- utilizarea în numeroase aplicații cu produse uscate.
Compatibilitatea cu o anumită aplicație alimentară trebuie evaluată în conformitate cu cerințele de igienă și de proces ale instalației respective.
Care este temperatura maximă de funcționare?
Temperatura maximă de funcționare specificată pentru acest produs este:
80°C
Dacă temperatura produsului sau a procesului poate depăși 80°C, compatibilitatea sistemului magnetic trebuie evaluată separat înainte de utilizare.
Grila magnetică necesită electricitate?
Nu.
Sistemul magnetic permanent din neodim N35 nu necesită:
- conexiune electrică,
- sursă de alimentare,
- bobine electromagnetice,
- tablou electric de comandă.
Câmpul magnetic este generat permanent de magneții din neodim.
Cum funcționează Grila Magnetică pentru Linia de Ambalare a Orezului?
Principiul de funcționare este:
Orezul Intră în Fluxul Produsului
↓
Orezul Ajunge la Grila Magnetică 265×135 mm
↓
Orezul Trece Printre Cele 5 Bare Magnetice Ø32 mm
↓
Contaminanții Feromagnetici Intră în Câmpul Magnetic
↓
Particulele Metalice Corespunzătoare Sunt Reținute pe Bare
↓
Orezul Continuă către Cântărire și Ambalare
Care trebuie să fie direcția fluxului de produs?
Într-o instalație gravitațională tipică:
Intrarea Produsului de Sus
↓
Grilă Magnetică
↓
Ieșirea Produsului în Jos
Orezul curge în jos printre barele magnetice sub acțiunea gravitației.
Grila magnetică cerne sau clasifică orezul după dimensiunea boabelor?
Nu.
Termenul grilă magnetică se referă la dispunerea sub formă de grilă a barelor magnetice. Funcția principală a produsului nu este cernerea sau clasificarea orezului după dimensiunea boabelor.
Scopul principal este de a ajuta la eliminarea contaminanților metalici feromagnetici corespunzători din fluxul produsului.
Grila magnetică poate fi instalată direct pe o mașină de ambalare?
Da, dacă dimensiunile, sistemul de montare și caracteristicile fluxului de produs sunt corespunzătoare.
Grila magnetică poate fi instalată:
- în buncărul de alimentare al mașinii de ambalare,
- în canalul de cădere a produsului,
- înainte de sistemul de cântărire,
- într-o zonă adecvată de trecere a produsului.
Instalația trebuie proiectată astfel încât o parte cât mai mare a fluxului de produs să treacă prin zona activă a barelor magnetice.
Orezul se poate bloca între barele magnetice?
Comportamentul fluxului depinde de mai mulți factori:
- dimensiunea boabelor de orez,
- distanța dintre barele magnetice,
- umiditatea produsului,
- fluiditatea orezului,
- viteza de alimentare.
Un test efectuat cu orezul utilizat efectiv și în condițiile reale ale procesului reprezintă cea mai sigură metodă de evaluare a comportamentului fluxului.
Care este capacitatea în tone pe oră?
Pentru acest produs nu este specificată o capacitate fixă în tone pe oră.
Capacitatea reală depinde de factori precum:
- caracteristicile fizice ale orezului,
- secțiunea de trecere a produsului,
- metoda de alimentare,
- grosimea stratului de produs,
- viteza fluxului,
- configurația instalației și a procesului.
Prin urmare, fără date specifice aplicației, nu trebuie indicată o capacitate fixă în tone pe oră.
Cum se curăță barele magnetice?
Acest model este proiectat pentru curățare manuală.
După oprirea în siguranță a fluxului de produs, particulele metalice feromagnetice acumulate sunt îndepărtate manual de pe suprafețele barelor magnetice.
Deoarece contaminanții capturați pot include fragmente metalice ascuțite, în timpul curățării trebuie utilizat echipament individual de protecție adecvat.
Cât de des trebuie curățată grila magnetică?
Nu există un singur interval de curățare potrivit pentru toate aplicațiile.
Frecvența curățării trebuie stabilită în funcție de:
- cantitatea de orez procesată,
- durata de funcționare,
- nivelul contaminării feromagnetice,
- dimensiunea particulelor capturate,
- viteza de acumulare a metalului.
Inspecțiile regulate ajută la stabilirea unui interval de curățare adecvat procesului real.
Acumularea de metal afectează performanța separării magnetice?
Da.
Acumularea excesivă de metal pe bare poate acoperi o parte din suprafața magnetică activă și poate îngreuna apropierea noilor particule feromagnetice de suprafața magnetică.
Inspecția și curățarea periodică ajută la menținerea unor condiții eficiente de separare magnetică.
Poate fi utilizată ca ultim punct de control magnetic înainte de ambalare?
Da.
Una dintre principalele aplicații ale acestui produs este crearea unei etape suplimentare de control magnetic imediat înainte ca orezul să ajungă la echipamentele de cântărire și ambalare.
Grila magnetică înlocuiește un detector de metale?
Nu.
Grila magnetică și detectorul de metale funcționează pe principii diferite.
Grila magnetică atrage fizic și reține contaminanții feromagnetici corespunzători pe barele magnetice. Detectorul de metale este utilizat pentru detectarea contaminanților metalici în conformitate cu tehnologia și configurația sa de detecție.
Dacă procesul o impune, ambele tehnologii pot fi utilizate împreună pe aceeași linie de producție.
Ce întreținere necesită grila magnetică?
Trebuie verificate periodic:
- suprafețele barelor magnetice Ø32 mm,
- elementele laterale de susținere,
- elementele de fixare,
- îmbinările sudate,
- conexiunile mecanice.
Dacă sunt observate deformări semnificative, deteriorări sau probleme ale suprafețelor, starea echipamentului trebuie evaluată înainte de continuarea utilizării.
Grila Magnetică pentru Linia de Ambalare a Orezului poate fi fabricată în dimensiuni personalizate?
Da.
În funcție de aplicație pot fi personalizate:
- dimensiunile exterioare,
- numărul de bare magnetice,
- diametrul barelor magnetice,
- dimensiunile zonei de trecere a produsului,
- structura de susținere și montare.
Configurația finală poate fi proiectată în funcție de dimensiunile liniei de ambalare a orezului, caracteristicile fluxului de produs și cerințele procesului.
