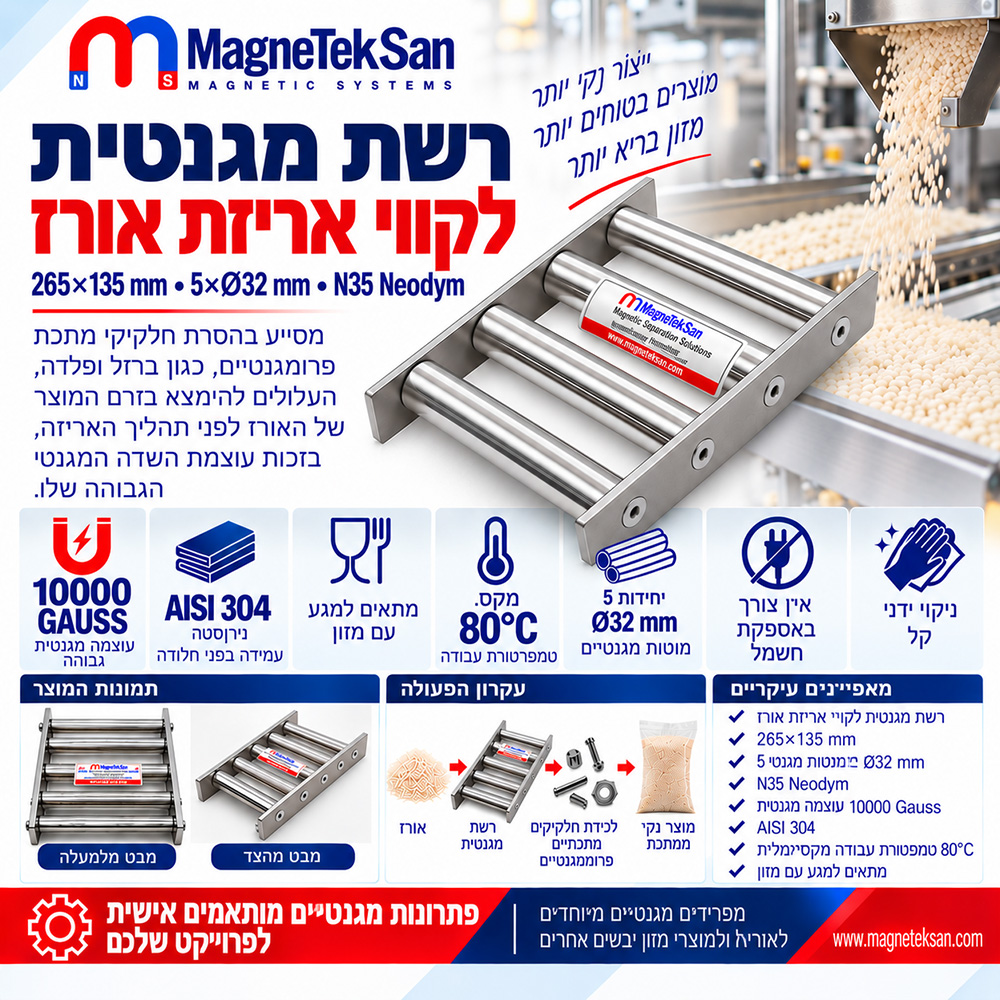

רשת מגנטית לקו אריזת אורז – 265×135 מ"מ Ø32×5 ניאודימיום N35 בעוצמה של 10,000 גאוס

הרשת המגנטית לקו אריזת אורז במידות 265×135 מ"מ מיועדת לסייע בלכידת מזהמים מתכתיים פרומגנטיים מהאורז לפני שלבי השקילה והאריזה. היא כוללת 5 מוטות מגנטיים מקבילים Ø32 מ"מ עם מגנטים מניאודימיום N35 ובעוצמה של 10,000 גאוס, מיוצרת מנירוסטה AISI 304 ופועלת ללא צורך בחשמל.

מפרט טכני	ערך
סוג המוצר	רשת מגנטית מלבנית מניאודימיום
יישום עיקרי	קו אריזת אורז
מידות הרשת	265×135 מ"מ
מספר המוטות המגנטיים	5
קוטר המוטות המגנטיים	Ø32 מ"מ
סידור המוטות	מקביל
דרגת ניאודימיום	N35
עוצמה מגנטית	10,000 גאוס
חומר	נירוסטה AISI 304
טמפרטורת עבודה מרבית	80°C
ניקוי	ידני
נדרש חשמל	לא

מהי רשת מגנטית לקו אריזת אורז?

רשת מגנטית לקו אריזת אורז היא מפריד מגנטי קבוע המיועד לסייע בלכידת חלקיקי מתכת פרומגנטיים לא רצויים העלולים להימצא בזרימת האורז לפני תהליכי השקילה והאריזה.

דגם זה כולל:

• מבנה מלבני במידות 265×135 מ"מ,
• 5 מוטות מגנטיים Ø32 מ"מ,
• מערכת מגנטית מניאודימיום N35,
• עוצמה מגנטית של 10,000 גאוס,
• מבנה מנירוסטה AISI 304.

היכן משתמשים ברשת המגנטית בקו ייצור ואריזת אורז?

מיקום ההתקנה העיקרי הוא בזרימת המוצר לפני מערכת השקילה ומכונת האריזה.

בהתאם לתצורת הקו, ניתן להתקין את הרשת המגנטית:

• בהופר המוצר הסופי,
• בהופר ההזנה של מכונת האריזה,
• בתעלת מעבר המוצר,
• בתעלת נפילה בכוח הכבידה,
• ישירות לפני מערכת השקילה.

תהליך אופייני יכול להיות:

ניקוי / מיון האורז
↓
הופר מוצר סופי
↓
הזנה למכונת האריזה
↓
רשת מגנטית 265×135 מ"מ Ø32×5
↓
בקרה מגנטית 10,000 גאוס
↓
שקילה
↓
אריזה

מדוע משתמשים ברשת מגנטית לפני אריזת האורז?

במהלך העיבוד, האורז עובר דרך מכונות, מערכות שינוע ורכיבים מכניים שונים. שחיקת ציוד, עבודות תחזוקה או נזק לרכיבים מכניים עלולים לגרום לחדירת חלקיקי ברזל או פלדה לא רצויים לזרימת המוצר.

התקנת רשת מגנטית לפני האריזה יוצרת נקודת בקרה מגנטית נוספת ומסייעת בלכידת מזהמים פרומגנטיים מתאימים לפני שהאורז מגיע לציוד השקילה והאריזה.

אילו סוגים של מזהמים מתכתיים יכולה הרשת המגנטית ללכוד?

בהתאם לתכונות המגנטיות, לגודל, לצורה ולמיקום החלקיקים בזרימת המוצר, הרשת המגנטית יכולה לסייע בלכידת:

• חלקיקי ברזל,
• חלקיקי פלדת פחמן,
• שברי חוטי פלדה,
• שברי ברגים ואמצעי חיבור,
• חלקיקים פרומגנטיים הנוצרים משחיקת ציוד,
• שברי פלדה קטנים.

המערכת מיועדת בעיקר להפרדת מזהמים מתכתיים פרומגנטיים.

מה משמעות המידות 265×135 מ"מ?

המידות החיצוניות של הרשת המגנטית הן:

265×135 מ"מ

המבנה המלבני מאפשר לשלב את הרשת באזורי מעבר מוצר בעלי מידות מתאימות.

מיקומי התקנה אפשריים כוללים:

• תעלות מוצר,
• הופר הזנה,
• תעלות נפילה בכוח הכבידה,
• אזורי הזנה של מכונות אריזה.

לפני ההתקנה יש לבדוק הן את השטח הזמין והן את שטח החתך בפועל של מעבר המוצר.

מה תפקידם של 5 המוטות המגנטיים Ø32 מ"מ?

הרשת מצוידת ב-5 מוטות מגנטיים, כאשר הקוטר החיצוני של כל מוט הוא Ø32 מ"מ.

כאשר האורז עובר בין המוטות, חלקיקים פרומגנטיים מתאימים הנכנסים לשדה המגנטי האפקטיבי יכולים להימשך אל פני המוטות המגנטיים ולהישאר עליהם.

מדוע המוטות המגנטיים מסודרים במקביל?

5 המוטות המגנטיים מסודרים במקביל זה לזה.

תצורה זו יוצרת מספר משטחים מגנטיים פעילים באזור מעבר המוצר, ובמקביל מאפשרת לאורז לעבור במרווחים שבין המוטות.

התנהגות הזרימה בפועל עשויה להיות תלויה ב:

• גודל גרגרי האורז,
• לחות המוצר,
• יכולת הזרימה של המוצר,
• המרווח בין המוטות,
• קצב ההזנה,
• עובי שכבת המוצר.

מה משמעות Ø32 מ"מ?

הקוטר החיצוני של כל מוט מגנטי הוא:

Ø32 מ"מ

בדגם זה נעשה שימוש בסך הכול ב-5 מוטות מגנטיים Ø32 מ"מ.

מה משמעות ניאודימיום N35?

האלמנטים המגנטיים המשמשים במוצר זה הם מגנטים מניאודימיום בדרגת N35.

N35 מציין את דרגת החומר המגנטי מניאודימיום המשמש במערכת. מכיוון שמדובר במגנטים קבועים, אין צורך באנרגיה חשמלית לצורך יצירת השדה המגנטי.

מה משמעות 10,000 גאוס?

העוצמה המגנטית המצוינת עבור רשת זו היא:

10,000 גאוס

השדה המגנטי מסייע למשוך חלקיקי מתכת פרומגנטיים מתאימים לעבר פני המוטות המגנטיים.

עם זאת, ערך של 10,000 גאוס אינו מציין באופן אוטומטי:

• מרחק משיכה קבוע,
• כושר הרמה מוגדר בקילוגרמים,
• גודל מובטח של חלקיקים שניתן ללכוד,
• הסרה מובטחת של 100% מכל המזהמים המתכתיים.

האם 10,000 גאוס מבטיחים לכידה של כל חלקיקי הברזל?

לא.

יעילות ההפרדה בפועל תלויה בגורמים שונים:

• גודל החלקיק,
• צורת החלקיק,
• התכונות המגנטיות של המתכת,
• המרחק מהמוט המגנטי,
• מהירות זרימת המוצר,
• עובי שכבת המוצר,
• מיקום החלקיק בתוך זרימת האורז,
• כמות המתכת שכבר הצטברה על המשטחים המגנטיים.

ביישומים קריטיים יש להעריך את כלל תנאי התהליך ולא להסתמך רק על ערך הגאוס.

האם המגנט מושך את האורז?

לא.

אורז אינו חומר פרומגנטי. האורז עובר בין המוטות המגנטיים, בעוד שחלקיקי מתכת פרומגנטיים מתאימים יכולים להימשך אל המשטחים המגנטיים ולהישאר עליהם.

האם הרשת המגנטית לוכדת אלומיניום?

לא באותו אופן שבו היא לוכדת ברזל או פלדה פרומגנטית.

אלומיניום אינו חומר פרומגנטי ולכן אינו נמשך בעוצמה לרשת מגנטית קבועה רגילה המבוססת על מגנטים מניאודימיום.

אם נדרשת הפרדת אלומיניום, יש לשקול טכנולוגיית הפרדה אחרת המתאימה ליישום.

האם היא יכולה ללכוד נחושת או פליז?

לא.

נחושת ופליז אינם בדרך כלל חומרים פרומגנטיים ולכן אינם מופרדים באמצעות רשת זו באותו אופן כמו ברזל או פלדת פחמן.

האם היא יכולה ללכוד נירוסטה?

הדבר תלוי בסוג הנירוסטה ובמצבה המטלורגי.

סוגים מסוימים של נירוסטה יכולים להציג תגובה מגנטית, בעוד שסוגים אחרים מגיבים באופן חלש מאוד לשדה המגנטי.

אם הפרדת נירוסטה חשובה לתהליך, מומלץ לבצע בדיקות באמצעות דוגמאות אמיתיות ומייצגות של המזהמים הרלוונטיים.

מדוע משתמשים בנירוסטה AISI 304?

מבנה הרשת המגנטית מיוצר מ-נירוסטה AISI 304.

AISI 304 נמצא בשימוש נרחב בציוד תהליכי בזכות מאפיינים כגון:

• עמידות בפני קורוזיה,
• משטחים קלים לניקוי,
• התאמה למגוון יישומים של עיבוד מוצרים יבשים.

יש להעריך את התאמת החומר ליישום מזון מסוים בהתאם לדרישות ההיגיינה ולתנאי התהליך של המתקן הספציפי.

מהי טמפרטורת העבודה המרבית?

טמפרטורת העבודה המרבית המוגדרת עבור מוצר זה היא:

80°C

אם טמפרטורת המוצר או התהליך עשויה לעלות מעל 80°C, יש לבדוק בנפרד את התאמת המערכת המגנטית לפני השימוש.

האם הרשת המגנטית זקוקה לחשמל?

לא.

מערכת המגנטים הקבועים מניאודימיום N35 אינה דורשת:

• חיבור לחשמל,
• ספק כוח,
• סלילים אלקטרומגנטיים,
• לוח בקרה חשמלי.

השדה המגנטי נוצר באופן קבוע על ידי מגנטים מניאודימיום.

כיצד פועלת הרשת המגנטית לקו אריזת אורז?

עקרון הפעולה הבסיסי הוא:

האורז נכנס לזרימת המוצר
↓
האורז מגיע לרשת המגנטית 265×135 מ"מ
↓
האורז עובר בין 5 המוטות המגנטיים Ø32 מ"מ
↓
המזהמים הפרומגנטיים נכנסים לשדה המגנטי
↓
חלקיקי המתכת המתאימים נלכדים על המוטות
↓
האורז ממשיך לשלב השקילה והאריזה

מה צריך להיות כיוון זרימת המוצר?

בהתקנה טיפוסית המבוססת על כוח הכבידה:

כניסת המוצר מלמעלה
↓
רשת מגנטית
↓
יציאת המוצר כלפי מטה

האורז זורם כלפי מטה בין המוטות המגנטיים באמצעות כוח הכבידה.

האם הרשת המגנטית מנפה או ממיינת את האורז לפי גודל הגרגרים?

לא.

המונח רשת מגנטית מתייחס לסידור דמוי רשת של המוטות המגנטיים. התפקיד העיקרי של המוצר אינו לנפות או למיין את האורז לפי גודל הגרגרים.

מטרתו העיקרית היא לסייע בהסרת מזהמים מתכתיים פרומגנטיים מתאימים מזרימת המוצר.

האם ניתן להתקין את הרשת המגנטית ישירות על מכונת אריזה?

כן, בתנאי שהמידות, מערכת ההתקנה ומאפייני זרימת המוצר מתאימים.

ניתן להתקין את הרשת המגנטית:

• בהופר ההזנה של מכונת האריזה,
• בתעלת נפילת המוצר,
• לפני מערכת השקילה,
• באזור מתאים של מעבר המוצר.

יש לתכנן את ההתקנה כך שחלק גדול ככל האפשר מזרימת המוצר יעבור דרך האזור הפעיל של המוטות המגנטיים.

האם האורז עלול להיתקע בין המוטות המגנטיים?

התנהגות הזרימה תלויה במספר גורמים:

• גודל גרגרי האורז,
• המרווח בין המוטות המגנטיים,
• לחות המוצר,
• יכולת הזרימה של האורז,
• קצב ההזנה.

בדיקה באמצעות האורז שבו נעשה שימוש בפועל ובתנאי העבודה האמיתיים היא הדרך האמינה ביותר להערכת התנהגות הזרימה.

מהי הקיבולת בטונות לשעה?

למוצר זה לא הוגדרה קיבולת קבועה ב-טונות לשעה.

הקיבולת בפועל תלויה בגורמים כגון:

• התכונות הפיזיקליות של האורז,
• שטח החתך של מעבר המוצר,
• שיטת ההזנה,
• עובי שכבת המוצר,
• מהירות הזרימה,
• תצורת ההתקנה והתהליך.

לכן אין לציין קיבולת קבועה בטונות לשעה ללא נתונים ספציפיים של היישום.

כיצד מנקים את המוטות המגנטיים?

דגם זה מיועד ל-ניקוי ידני.

לאחר עצירה בטוחה של זרימת המוצר, מסירים ידנית את חלקיקי המתכת הפרומגנטיים שהצטברו על פני המוטות המגנטיים.

מכיוון שהמזהמים שנלכדו עשויים לכלול שברי מתכת חדים, יש להשתמש בציוד מגן אישי מתאים במהלך הניקוי.

באיזו תדירות יש לנקות את הרשת המגנטית?

אין מרווח ניקוי קבוע אחד המתאים לכל היישומים.

יש לקבוע את תדירות הניקוי בהתאם לגורמים כגון:

• כמות האורז המעובד,
• זמן העבודה,
• רמת הזיהום הפרומגנטי,
• גודל החלקיקים שנלכדו,
• קצב הצטברות המתכת.

בדיקות תקופתיות מסייעות לקבוע מרווח ניקוי מתאים לתהליך בפועל.

האם הצטברות מתכת משפיעה על ביצועי ההפרדה המגנטית?

כן.

הצטברות מוגזמת של מתכת על המוטות עלולה לכסות חלק מהמשטח המגנטי הפעיל ולהקשות על חלקיקים פרומגנטיים חדשים להתקרב מספיק אל המשטח המגנטי.

בדיקה וניקוי תקופתיים מסייעים לשמור על תנאים יעילים להפרדה מגנטית.

האם ניתן להשתמש בה כנקודת הבקרה המגנטית האחרונה לפני האריזה?

כן.

אחד השימושים העיקריים של מוצר זה הוא יצירת שלב נוסף של בקרה מגנטית מיד לפני שהאורז מגיע לציוד השקילה והאריזה.

האם הרשת המגנטית מחליפה גלאי מתכות?

לא.

הרשת המגנטית וגלאי המתכות פועלים על פי עקרונות שונים.

הרשת המגנטית מושכת פיזית מזהמים פרומגנטיים מתאימים ושומרת אותם על המוטות המגנטיים. גלאי מתכות משמש לזיהוי מזהמים מתכתיים בהתאם לטכנולוגיית הזיהוי ולתצורה שלו.

כאשר התהליך דורש זאת, ניתן להשתמש בשתי הטכנולוגיות יחד באותו קו ייצור.

איזו תחזוקה דורשת הרשת המגנטית?

יש לבדוק באופן תקופתי:

• את פני המוטות המגנטיים Ø32 מ"מ,
• את רכיבי התמיכה הצדדיים,
• את אמצעי החיבור והקיבוע,
• את החיבורים המרותכים,
• את החיבורים המכניים.

אם מתגלים עיוותים משמעותיים, נזקים או בעיות במשטחים, יש להעריך את מצב הציוד לפני המשך השימוש.

האם ניתן לייצר את הרשת המגנטית לקו אריזת אורז במידות מותאמות אישית?

כן.

בהתאם ליישום ניתן להתאים:

• את המידות החיצוניות,
• את מספר המוטות המגנטיים,
• את קוטר המוטות המגנטיים,
• את מידות מעבר המוצר,
• את מבנה התמיכה ומערכת ההתקנה.

ניתן לתכנן את התצורה הסופית בהתאם למידות קו אריזת האורז, למאפייני זרימת המוצר ולדרישות התהליך.
