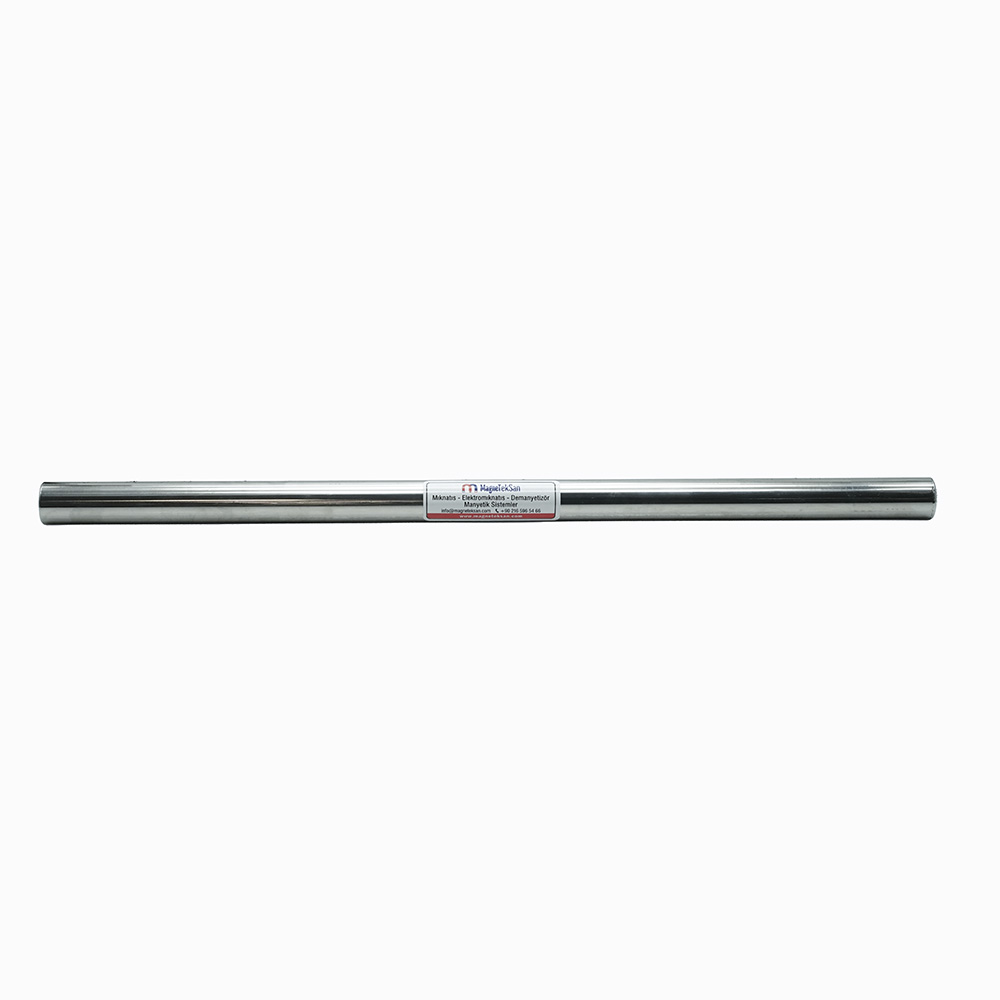

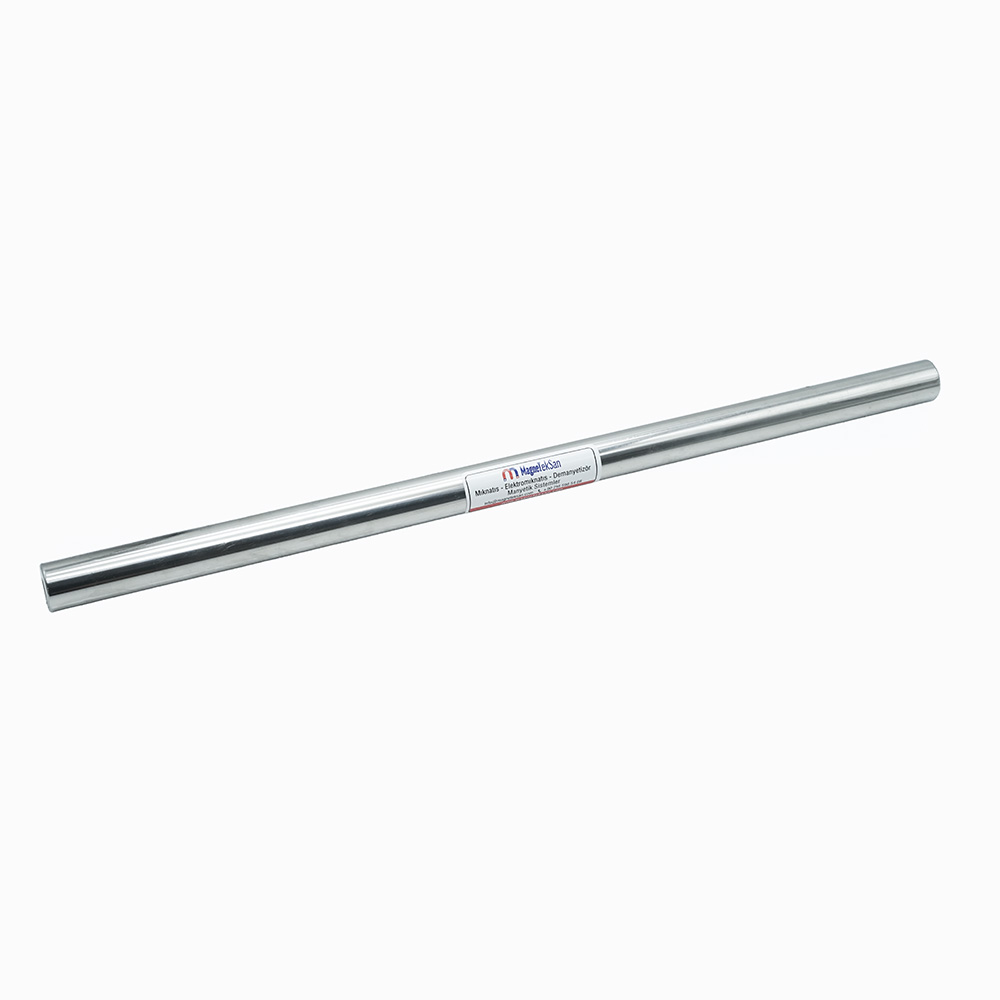

Ø25×520 mm Pręt Magnetyczny Neodymowy N38 10000 Gauss – Produkcja Pelletu Drzewnego
Ø25×520 mm Pręt Magnetyczny Neodymowy N38 10000 Gauss – Produkcja Pelletu Drzewnego
Charakterystyka ogólna
- Przeznaczony do oddzielania ferromagnetycznych cząstek metalu w liniach produkcji pelletu drzewnego
- Pomaga chronić prasy do pelletu oraz urządzenia technologiczne znajdujące się za separatorem
- Odpowiedni do zastosowań ze zrębkami drzewnymi, trocinami i kompatybilnymi materiałami biomasowymi
- Separacja magnetyczna o wysokiej indukcji z wykorzystaniem magnesów neodymowych N38
- Kompaktowa konstrukcja cylindryczna do integracji z instalacjami przemysłowymi
- Gwinty wewnętrzne M10 na obu końcach do mocowania mechanicznego
- Działanie na bazie magnesów trwałych bez zasilania elektrycznego
- Możliwość montażu w odpowiednio zaprojektowanych układach separacji przed prasą do pelletu

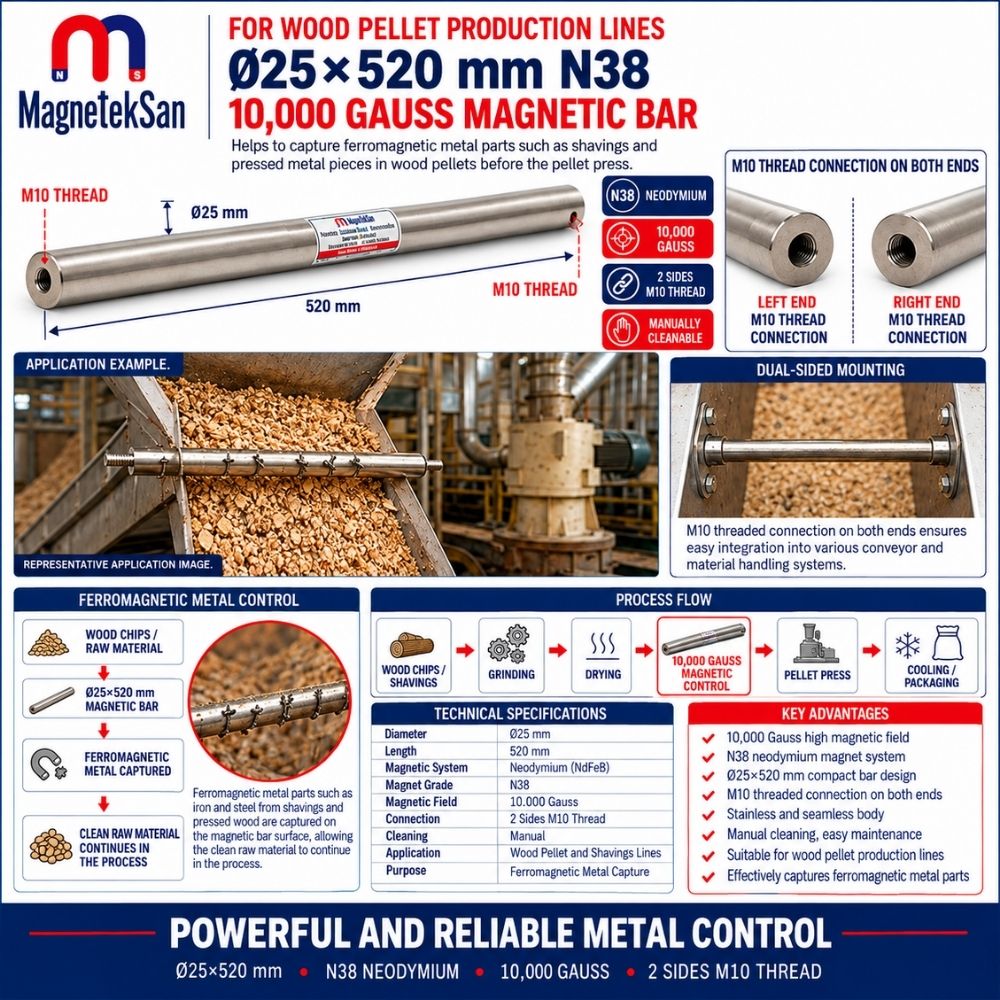

Charakterystyka techniczna
- Średnica pręta magnetycznego: Ø25 mm
- Długość pręta magnetycznego: 520 mm
- Wymiary całkowite: Ø25×520 mm
- Materiał magnetyczny: neodym (NdFeB)
- Klasa magnesu: N38
- Deklarowana indukcja magnetyczna: 10000 Gauss
- Połączenia montażowe: gwinty wewnętrzne M10 na obu końcach
- Układ magnetyczny: magnes trwały
- Zasilanie elektryczne: niewymagane
- Główne zastosowanie: produkcja pelletu drzewnego
- Usuwane zanieczyszczenia: ferromagnetyczne cząstki metalu
- Zalecane miejsce montażu: przed prasą do pelletu
Neodymowy pręt magnetyczny N38 Ø25×520 mm został zaprojektowany do wychwytywania ferromagnetycznych zanieczyszczeń metalicznych ze zrębków drzewnych, trocin i kompatybilnych materiałów biomasowych w liniach produkcji pelletu drzewnego. Dzięki deklarowanej indukcji magnetycznej 10000 Gauss ten pręt z magnesami trwałymi może być instalowany w odpowiednim punkcie separacji przed prasą do pelletu, pomagając ograniczyć ryzyko uszkodzenia urządzeń oraz zanieczyszczenia produktu. Średnica Ø25 mm, długość 520 mm i gwinty wewnętrzne M10 na obu końcach umożliwiają integrację z odpowiednio zaprojektowanymi systemami separacji magnetycznej bez konieczności stosowania zasilania elektrycznego.
| Parametr techniczny | Opis |
|---|---|
| Typ produktu | Pręt separacyjny z magnesami trwałymi |
| Średnica | Ø25 mm |
| Długość | 520 mm |
| Wymiary całkowite | Ø25×520 mm |
| Materiał magnetyczny | Neodym (NdFeB) |
| Klasa magnesu | N38 |
| Deklarowana indukcja magnetyczna | 10000 Gauss |
| Połączenie montażowe | Gwinty wewnętrzne M10 na obu końcach |
| Zasada działania | Przyciąganie przez stałe pole magnetyczne |
| Zasilanie elektryczne | Niewymagane |
| Główne zastosowanie | Produkcja pelletu drzewnego |
| Kompatybilne materiały procesowe | Zrębki drzewne, trociny i kompatybilna biomasa |
| Usuwane zanieczyszczenia | Ferromagnetyczne cząstki metalu |
| Zalecane miejsce montażu | Przed prasą do pelletu |
| Sposób integracji | Układ separacji z mocowaniem mechanicznym |
| Główna funkcja | Wychwytywanie i zatrzymywanie zanieczyszczeń ferromagnetycznych |
1. Pręt magnetyczny Ø25×520 mm do produkcji pelletu drzewnego
Pręt magnetyczny Ø25×520 mm jest przeznaczony do zastosowań związanych z separacją magnetyczną w przemysłowych instalacjach produkujących pellet drzewny.
Produkcja pelletu obejmuje przetwarzanie surowców takich jak trociny, zrębki drzewne i inne kompatybilne materiały biomasowe. Podczas transportu, rozdrabniania, magazynowania i podawania materiału do strumienia technologicznego mogą przedostawać się ferromagnetyczne zanieczyszczenia metaliczne.
Pręt wykorzystuje magnesy trwałe neodymowe do przyciągania i zatrzymywania odpowiednich cząstek ferromagnetycznych, które przechodzą wystarczająco blisko jego aktywnej powierzchni.
Prawidłowa integracja z odpowiednio zaprojektowanym systemem separacji może pomóc ograniczyć ryzyko przedostawania się zanieczyszczeń metalicznych do wrażliwych urządzeń znajdujących się dalej w procesie produkcyjnym.
2. Dlaczego separacja magnetyczna jest ważna w produkcji pelletu drzewnego?
Przemysłowa produkcja pelletu drzewnego wymaga stabilnej jakości surowców oraz niezawodnego działania urządzeń technologicznych.
Zanieczyszczenia ferromagnetyczne mogą pochodzić z transportu surowców, zużycia maszyn, uszkodzonych elementów przenośników lub ciał obcych wprowadzonych podczas magazynowania.
Jeśli takie cząstki dotrą do prasy do pelletu, mogą powodować uszkodzenia mechaniczne, nieplanowane przestoje i dodatkowe koszty konserwacji.
Separacja magnetyczna stanowi praktyczną metodę ograniczania obecności cząstek ferromagnetycznych w strumieniu produkcyjnym.
3. Średnica Ø25 mm i długość 520 mm
Pręt magnetyczny ma nominalną średnicę Ø25 mm oraz długość 520 mm.
Jego cylindryczna geometria umożliwia integrację ze specjalnie zaprojektowanymi rusztami magnetycznymi, obudowami separatorów i konstrukcjami mocującymi.
Długość 520 mm może odpowiadać określonym kanałom przepływu materiału, zależnie od wymiarów urządzenia oraz wymaganej strefy oddziaływania magnetycznego.
Przed montażem należy sprawdzić zgodność wymiarów pręta z dostępną przestrzenią, konstrukcją mocowania i charakterystyką przepływu materiału.
4. Materiał magnetyczny – neodym N38
Układ magnetyczny wykorzystuje magnesy neodymowe klasy N38, znane również jako magnesy NdFeB.
Magnesy neodymowe są szeroko stosowane w przemysłowych systemach separacji magnetycznej, ponieważ umożliwiają uzyskanie silnych pól magnetycznych w kompaktowych konstrukcjach.
Oznaczenie N38 określa klasę materiału magnetycznego. Nie oznacza bezpośrednio konkretnego udźwigu ani gwarantowanej skuteczności separacji.
Rzeczywisty wynik zależy od całego obwodu magnetycznego, geometrii montażu i warunków eksploatacyjnych.
5. Deklarowana indukcja magnetyczna 10000 Gauss
Dla produktu deklarowana jest indukcja magnetyczna wynosząca 10000 Gauss.
Gauss jest jednostką indukcji magnetycznej, często stosowaną przy opisywaniu przemysłowych urządzeń do separacji magnetycznej.
Sama wartość wyrażona w Gaussach nie określa jednak odległości wychwytywania cząstek ani ilości zanieczyszczeń, które mogą zostać usunięte.
Rzeczywista skuteczność zależy od rozmiaru cząstek, ich właściwości magnetycznych, przepływu materiału, odległości od powierzchni magnetycznej i innych parametrów procesu.
6. Jak działa pręt magnetyczny?
Wewnątrz pręta znajduje się układ magnesów trwałych wytwarzający pole magnetyczne bez zewnętrznego zasilania elektrycznego.
Gdy cząstki drewna lub inne kompatybilne materiały przemieszczają się w pobliżu pręta, zanieczyszczenia ferromagnetyczne znajdujące się wystarczająco blisko aktywnej powierzchni magnetycznej mogą zostać przyciągnięte i zatrzymane.
Główna masa materiału niemagnetycznego może kontynuować przepływ przez instalację, zależnie od konstrukcji separatora.
Nagromadzone cząstki metalu należy okresowo usuwać zgodnie z odpowiednią procedurą czyszczenia i konserwacji.
7. Usuwanie zanieczyszczeń ferromagnetycznych z surowców do produkcji pelletu
Surowce wykorzystywane do produkcji pelletu drzewnego mogą zawierać niepożądane metaliczne fragmenty zawierające żelazo.
Mogą to być opiłki żelaza, drobne fragmenty stali, ferromagnetyczne cząstki pochodzące ze zużycia maszyn oraz inne magnetycznie przyciągane ciała obce.
Pręt magnetyczny może wychwytywać takie cząstki, jeśli przechodzą one przez efektywną strefę oddziaływania pola magnetycznego.
Nie gwarantuje jednak całkowitego usunięcia wszystkich zanieczyszczeń metalicznych, zwłaszcza materiałów nieferromagnetycznych lub cząstek przechodzących zbyt daleko od aktywnego pola magnetycznego.
8. Montaż przed prasą do pelletu
Jednym z odpowiednich miejsc montażu separatora magnetycznego w produkcji pelletu drzewnego jest odcinek przed prasą do pelletu.
Na tym etapie surowiec może być transportowany przez zsyp, lej zasypowy lub inny mechanizm podający przed wejściem do urządzenia prasującego.
Umieszczenie pręta magnetycznego w odpowiednio zaprojektowanym układzie separacji może pomóc przechwycić zanieczyszczenia ferromagnetyczne, zanim dotrą do prasy.
Konstrukcja powinna zapewniać wystarczające oddziaływanie pola magnetycznego na strumień materiału bez niedopuszczalnego ograniczania wydajności produkcyjnej.
9. Ochrona urządzeń do prasowania pelletu
Prasy do pelletu zawierają elementy mechaniczne pracujące w wymagających warunkach przemysłowych.
Przedostanie się ferromagnetycznych fragmentów metalu może przyczyniać się do uszkodzeń, zużycia i nieoczekiwanych przestojów.
Separator magnetyczny zainstalowany przed prasą może zmniejszać prawdopodobieństwo dotarcia odpowiednich zanieczyszczeń ferromagnetycznych do tych elementów.
Pręt magnetyczny jest elementem prewencyjnego systemu separacji i nie zastępuje innych zabezpieczeń urządzeń ani planowej konserwacji.
10. Separacja magnetyczna podczas przetwarzania trocin
Trociny są jednym z powszechnie stosowanych surowców do produkcji pelletu drzewnego.
Podczas cięcia, rozdrabniania, magazynowania i transportu mogą zostać zanieczyszczone ferromagnetycznymi cząstkami metalu.
Pręt magnetyczny można zainstalować w odpowiednim miejscu transportu materiału, aby wychwytywać takie zanieczyszczenia z przemieszczającego się strumienia trocin.
Skuteczność separacji zależy od tego, jak blisko aktywnej powierzchni magnetycznej przechodzą trociny i zawarte w nich cząstki metalu.
11. Separacja magnetyczna podczas przetwarzania zrębków drzewnych
Zrębki drzewne mogą przechodzić przez kilka etapów technologicznych, zanim zostaną przekształcone w pellet.
Etapy te mogą obejmować transport, przesiewanie, rozdrabnianie i tymczasowe magazynowanie.
Zanieczyszczenia ferromagnetyczne mogą pojawiać się w wyniku kontaktu z urządzeniami lub być obecne już w dostarczonym surowcu.
Pręt magnetyczny Ø25×520 mm może stanowić element odpowiednich układów separacji w instalacjach przetwarzania zrębków drzewnych.
W przypadku większych fragmentów materiału lub grubych warstw przepływu separator należy zaprojektować tak, aby potencjalne zanieczyszczenia mogły dotrzeć do efektywnej strefy wychwytywania magnetycznego.
12. Separacja magnetyczna materiałów biomasowych
Oprócz tradycyjnych zastosowań w produkcji pelletu drzewnego pręt magnetyczny może być rozważany w odpowiednich procesach przetwarzania biomasy.
Materiały biomasowe różnią się wielkością cząstek, wilgotnością, gęstością nasypową i właściwościami przepływowymi.
Parametry te wpływają na przemieszczanie się materiału wokół elementów separacji magnetycznej.
Dlatego konfigurację separatora należy oceniać z uwzględnieniem konkretnego rodzaju biomasy i rzeczywistych warunków technologicznych.

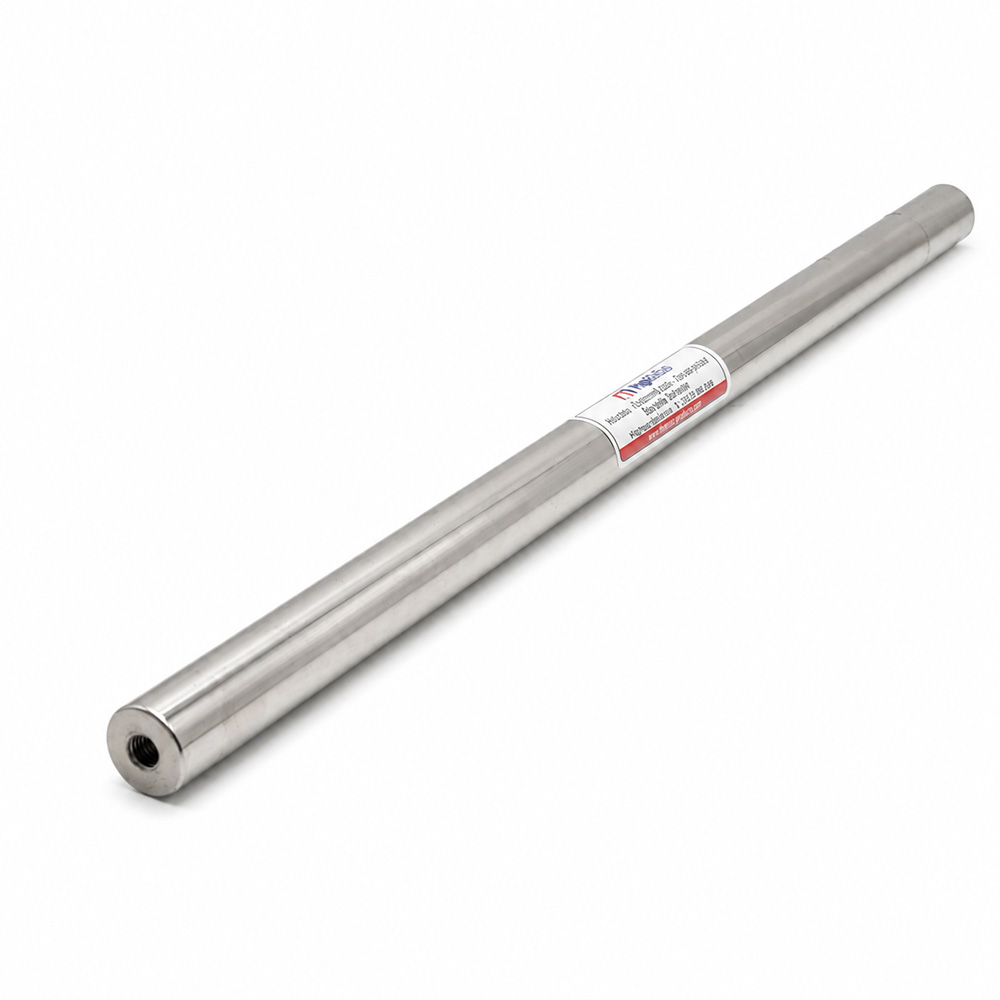

13. Gwinty wewnętrzne M10 na obu końcach
Pręt magnetyczny jest wyposażony w gwinty wewnętrzne M10 na obu końcach.
Połączenia te umożliwiają mechaniczne mocowanie do odpowiednich wsporników, ram nośnych lub indywidualnie zaprojektowanych konstrukcji separacyjnych.
Dla niezawodnego montażu ważne są właściwa długość zazębienia gwintu, prawidłowe ustawienie i bezpieczny sposób mocowania.
Samo oznaczenie M10 nie określa dopuszczalnego obciążenia mechanicznego ani wymaganego momentu dokręcania.
14. Integracja z rusztami magnetycznymi
Pręty magnetyczne są często wykorzystywane w rusztowych systemach separacji magnetycznej.
W takich konstrukcjach kilka prętów może być rozmieszczonych w sposób zwiększający prawdopodobieństwo przechodzenia zanieczyszczeń ferromagnetycznych w pobliżu aktywnych powierzchni magnetycznych.
Pręt Ø25×520 mm może być stosowany jako element odpowiednio zaprojektowanego rusztu magnetycznego.
Odstępy między prętami, konstrukcja wsporcza, rozkład strumienia materiału i dostęp do czyszczenia powinny być określane indywidualnie dla danego zastosowania.
15. Montaż w zsypach materiałowych
Zsypy materiałowe są częstymi punktami przekazywania surowca w liniach produkcji pelletu.
Pręt magnetyczny może być instalowany w układzie separacji zintegrowanym ze zsypem, gdzie przemieszczający się materiał przechodzi wystarczająco blisko aktywnej powierzchni magnetycznej.
Miejsce montażu powinno umożliwiać przeprowadzanie kontroli i czyszczenia.
Podczas projektowania należy zapobiegać nadmiernemu gromadzeniu się materiału, powstawaniu mostów materiałowych i blokowaniu przepływu wokół pręta.
16. Montaż w lejach zasypowych
Leje zasypowe mogą stanowić odpowiednie miejsca montażu urządzeń do separacji magnetycznej.
Pręt może być zamontowany w specjalnie zaprojektowanym układzie zapewniającym oddziaływanie pola magnetycznego na dopływający materiał.
Instalacja nie powinna zakłócać przewidzianego procesu podawania surowca.
Geometria leja, poziom materiału i rozkład przepływu mogą istotnie wpływać na rzeczywistą skuteczność separacji.
17. Działanie magnesów trwałych bez energii elektrycznej
Pręt magnetyczny Ø25×520 mm wykorzystuje trwałe magnesy neodymowe.
W przeciwieństwie do elektromagnesu nie wymaga energii elektrycznej do wytwarzania pola magnetycznego.
Może to ułatwiać integrację z instalacjami przemysłowymi, w których nie jest wymagane elektryczne włączanie i wyłączanie pola magnetycznego.
Ponieważ przyciąganie magnetyczne występuje stale podczas normalnej eksploatacji, procedury czyszczenia i obsługi muszą uwzględniać obecność aktywnego pola magnetycznego.
18. Różnica między prętem magnetycznym a elektromagnesem
Pręt z magnesami trwałymi wytwarza pole magnetyczne bez zasilania elektrycznego.
Elektromagnes generuje natomiast sterowalne pole magnetyczne po doprowadzeniu prądu do jego uzwojenia.
Do pasywnego wychwytywania zanieczyszczeń ferromagnetycznych w linii produkcji pelletu drzewnego pręt z magnesami trwałymi może stanowić praktyczne rozwiązanie.
Zastosowania wymagające elektrycznie sterowanego przyciągania i zwalniania elementów mogą wymagać innego rodzaju układu magnetycznego.
19. Jakie metale może wychwytywać pręt magnetyczny?
Pręt magnetyczny jest przeznaczony przede wszystkim do oddzielania zanieczyszczeń ferromagnetycznych.
Mogą to być cząstki żelaza, stali węglowej i innych materiałów o odpowiednich właściwościach magnetycznych.
Możliwość wychwycenia cząstki zależy od jej składu, wielkości, geometrii i odległości od pola magnetycznego.
Nie każdy metal jest ferromagnetyczny, dlatego separacji magnetycznej nie należy traktować jako uniwersalnej metody usuwania wszystkich zanieczyszczeń metalicznych.
20. Czy pręt magnetyczny wychwytuje aluminium, miedź lub mosiądz?
Aluminium, miedź i mosiądz nie reagują na typowe separatory z magnesami trwałymi w taki sam sposób jak żelazo czy magnetyczna stal węglowa.
Dlatego tego pręta nie należy wybierać do niezawodnego wychwytywania takich materiałów nieferromagnetycznych.
Jeżeli konieczne jest usuwanie szerszej grupy zanieczyszczeń metalicznych, mogą być wymagane dodatkowe technologie wykrywania lub separacji.
Dobór rozwiązania zależy od ryzyka zanieczyszczenia i właściwości przetwarzanych materiałów.
21. Czy pręt magnetyczny może wychwytywać cząstki stali nierdzewnej?
Właściwości magnetyczne stali nierdzewnej zależą od gatunku stopu i jego stanu metalurgicznego.
Niektóre gatunki stali nierdzewnej wykazują wyraźne właściwości magnetyczne, podczas gdy inne są słabo magnetyczne lub praktycznie niemagnetyczne w rozpatrywanych warunkach.
Nie należy więc zakładać, że wszystkie zanieczyszczenia ze stali nierdzewnej zostaną usunięte wyłącznie dzięki zastosowaniu silnych magnesów neodymowych.
Jeżeli separacja stali nierdzewnej jest wymaganiem krytycznym, zaleca się przeprowadzenie prób z reprezentatywnymi próbkami zanieczyszczeń.
22. Czynniki wpływające na skuteczność separacji magnetycznej
Skuteczność separacji magnetycznej zależy od wielu parametrów, a nie wyłącznie od nominalnej wartości w Gaussach.
Do istotnych czynników należą właściwości magnetyczne i wymiary zanieczyszczeń, odległość od powierzchni magnetycznej, natężenie przepływu materiału, grubość jego warstwy oraz geometria separatora.
Nagromadzenie materiału na pręcie magnetycznym może również wpływać na skuteczność separacji w czasie.
Całą instalację należy oceniać w warunkach reprezentatywnych dla rzeczywistego procesu produkcyjnego.
23. Znaczenie odległości od powierzchni magnetycznej
Przyciąganie magnetyczne zazwyczaj maleje wraz ze wzrostem odległości od powierzchni magnetycznej.
Cząstki ferromagnetyczne przechodzące blisko pręta mają większe prawdopodobieństwo poddania się skutecznemu przyciąganiu niż cząstki poruszające się dalej.
Dlatego układy separacji należy projektować tak, aby strumień materiału był skutecznie poddawany oddziaływaniu aktywnego pola magnetycznego.
Nominalna indukcja magnetyczna pręta nie gwarantuje wychwytywania cząstek z określonej odległości.
24. Czyszczenie i konserwacja pręta magnetycznego
Podczas eksploatacji wychwycone zanieczyszczenia ferromagnetyczne gromadzą się na powierzchni magnetycznej.
Należy je usuwać w odstępach dostosowanych do stopnia zanieczyszczenia surowców i warunków produkcyjnych.
Procedury czyszczenia powinny zapobiegać ponownemu przedostawaniu się wcześniej zebranych cząstek do strumienia produktu.
Personel musi również uwzględniać przyciąganie magnetyczne podczas obsługi, szczególnie w pobliżu stalowych narzędzi i innych elementów ferromagnetycznych.
25. Dlaczego regularne kontrole są ważne?
Regularne kontrole pozwalają sprawdzić, czy pręt magnetyczny pozostaje prawidłowo zamocowany i nadaje się do dalszej eksploatacji.
Kontrola może obejmować połączenia montażowe, stan fizyczny, czystość oraz ilość nagromadzonych zanieczyszczeń.
Częstotliwość inspekcji powinna być dostosowana do środowiska pracy i ryzyka zanieczyszczenia.
Udokumentowana procedura konserwacji wspiera stabilne działanie systemu separacji magnetycznej.
26. Jak wybrać pręt magnetyczny do produkcji pelletu?
Przy wyborze pręta magnetycznego należy uwzględnić całą linię produkcyjną, a nie tylko nominalną indukcję magnetyczną.
Istotne parametry obejmują rodzaj materiału, wielkość cząstek, wydajność przepływu, wymiary zsypów lub lejów, dostępną przestrzeń montażową oraz charakter usuwanych zanieczyszczeń.
Pręt magnetyczny Ø25×520 mm N38 o deklarowanej indukcji 10000 Gauss może być odpowiedni do zastosowań, w których jego wymiary i właściwości magnetyczne spełniają wymagania procesu.
Przed zatwierdzeniem ostatecznego projektu krytycznej przemysłowej instalacji separacyjnej zaleca się przeprowadzenie prób z reprezentatywnymi próbkami materiałów.
27. Indywidualnie projektowane systemy separacji magnetycznej
W niektórych liniach produkcji pelletu pojedynczy pręt magnetyczny może okazać się niewystarczający.
Zależnie od przepływu materiału i ryzyka zanieczyszczenia korzystniejsze może być zastosowanie kilku prętów magnetycznych lub specjalnie zaprojektowanej obudowy separatora.
Konfiguracja powinna zapewniać odpowiednie oddziaływanie pola magnetycznego przy zachowaniu wymaganej wydajności przepływu materiału.
Rozwiązania indywidualne mogą obejmować ruszty magnetyczne, ramy montażowe, pokrywy serwisowe i inne elementy dostosowane do konkretnego zastosowania.
28. Magneteksan – rozwiązania do separacji magnetycznej w produkcji pelletu drzewnego
Magneteksan opracowuje rozwiązania do separacji magnetycznej dla przemysłowych procesów produkcyjnych, w tym wytwarzania pelletu drzewnego, przetwarzania trocin i transportu zrębków drzewnych.
Neodymowy pręt magnetyczny N38 Ø25×520 mm łączy deklarowaną indukcję magnetyczną 10000 Gauss z kompaktową konstrukcją cylindryczną oraz gwintami wewnętrznymi M10 na obu końcach.
Układ magnesów trwałych umożliwia wychwytywanie odpowiednich zanieczyszczeń ferromagnetycznych bez zasilania elektrycznego.
Po prawidłowym zintegrowaniu z odpowiednio zaprojektowanym układem separacji pręt może pomagać w ograniczaniu zanieczyszczeń metalicznych i ochronie urządzeń znajdujących się dalej w liniach produkcji pelletu drzewnego.
Magneteksan może również analizować indywidualne konfiguracje separacji magnetycznej, uwzględniając właściwości materiału, wymiary instalacji i wymagania eksploatacyjne.
Skontaktuj się z Magneteksan, aby uzyskać doradztwo techniczne lub ofertę dotyczącą separacji magnetycznej w Twoim zakładzie produkcji pelletu drzewnego.
