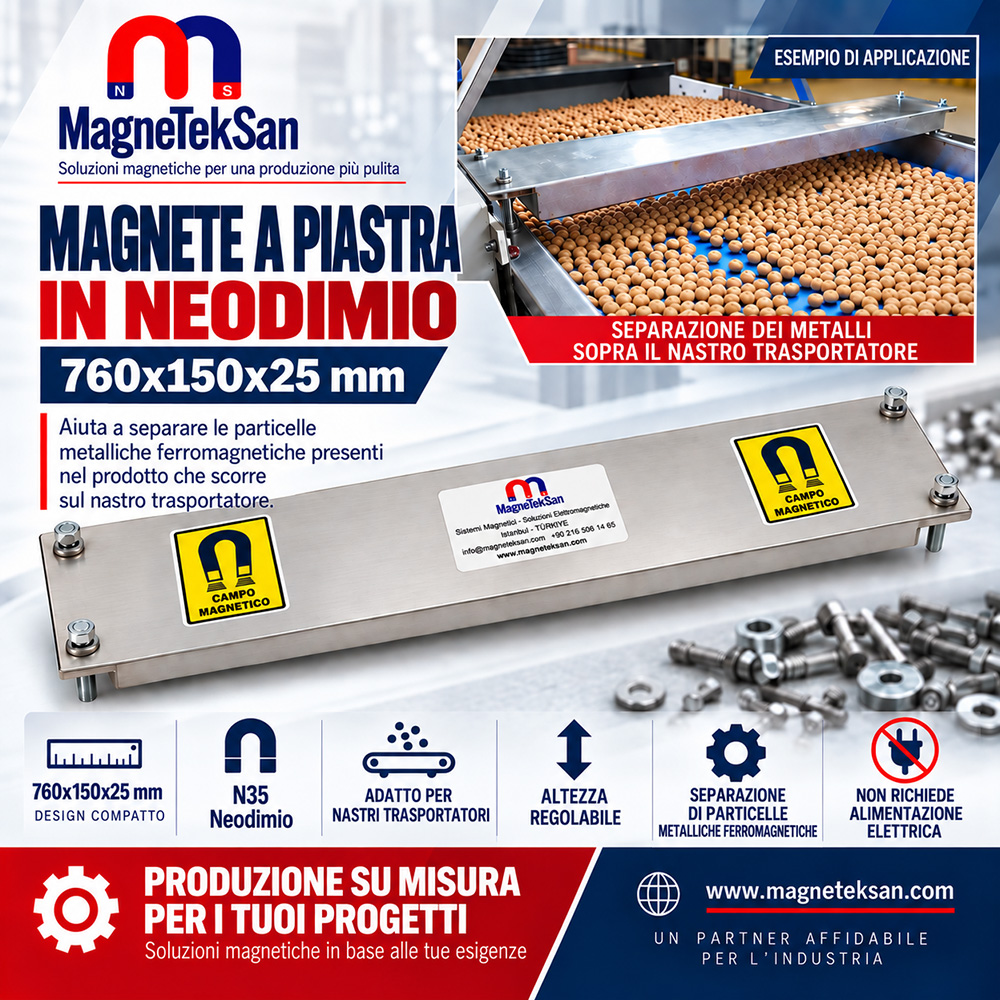

Piastra Magnetica al Neodimio per Convogliatore di Selezione dei Legumi – 760x150x25 mm
Piastra Magnetica al Neodimio per Convogliatore di Selezione dei Legumi – 760x150x25 mm
Caratteristiche Generali
- Adatta ai convogliatori di selezione e trasferimento dei legumi.
- Dimensioni della piastra: 760x150x25 mm.
- Dotata di magneti al neodimio N35.
- Aiuta a catturare contaminanti metallici ferromagnetici.
- Installazione sopra il nastro trasportatore.
- Altezza di lavoro regolabile tramite i punti di fissaggio laterali.
- Non richiede energia elettrica per generare il campo magnetico.
- Temperatura massima di esercizio: 80°C.
Specifiche Tecniche
- Tipo di Prodotto: Piastra Magnetica al Neodimio
- Applicazione Principale: Convogliatore di Selezione dei Legumi
- Dimensioni: 760x150x25 mm
- Grado del Magnete: Neodimio N35
- Installazione: Sopra il Convogliatore
- Altezza di Lavoro: Regolabile
- Materiale da Separare: Ferro / Acciaio Ferromagnetico
- Temperatura Massima: 80°C
- Pulizia: Manuale
- Alimentazione Elettrica: Non Necessaria
La Piastra Magnetica al Neodimio per Convogliatore di Selezione dei Legumi è una piastra magnetica al neodimio N35 di 760x150x25 mm, progettata per aiutare a catturare contaminanti metallici ferromagnetici che possono essere presenti in lenticchie, ceci, fagioli e altri prodotti secchi granulari simili durante le operazioni di selezione o trasferimento. La piastra viene installata sopra il convogliatore con la superficie magnetica attiva rivolta verso il flusso del prodotto. Grazie ai punti di fissaggio laterali, l’altezza di lavoro sopra il nastro può essere regolata in funzione dello spessore dello strato di prodotto e delle condizioni di processo. Mentre il prodotto continua a muoversi sul convogliatore, ferro, frammenti di acciaio idonei, pezzi di filo metallico e altri contaminanti ferromagnetici possono essere attratti verso la superficie magnetica e trattenuti su di essa. Il sistema magnetico permanente al neodimio N35 non richiede energia elettrica per generare il campo magnetico e ha una temperatura massima di esercizio di 80°C.
| Specifica Tecnica | Valore |
|---|---|
| Tipo di Prodotto | Piastra Magnetica al Neodimio |
| Applicazione Principale | Convogliatore di Selezione dei Legumi |
| Dimensioni | 760x150x25 mm |
| Grado del Magnete | Neodimio N35 |
| Installazione | Sopra il Convogliatore |
| Altezza di Lavoro | Regolabile |
| Materiale da Separare | Ferro / Acciaio Ferromagnetico |
| Temperatura Massima di Esercizio | 80°C |
| Pulizia | Manuale |
| Alimentazione Elettrica | Non Necessaria |
Che cos’è una Piastra Magnetica al Neodimio per Convogliatore di Selezione dei Legumi?
La Piastra Magnetica al Neodimio per Convogliatore di Selezione dei Legumi è un separatore magnetico permanente posizionato sopra un convogliatore per aiutare a catturare i contaminanti ferromagnetici presenti nel flusso del prodotto.
Le principali caratteristiche del prodotto sono:
- Lunghezza: 760 mm
- Larghezza: 150 mm
- Spessore: 25 mm
- Sistema magnetico al neodimio N35
Dove viene utilizzata?
Viene utilizzata principalmente sui convogliatori destinati alla selezione, al controllo o al trasferimento di legumi e di altri prodotti alimentari secchi granulari idonei.
Esempio di Processo
Alimentazione dei Legumi
↓
Convogliatore di Selezione / Controllo
↓
Piastra Magnetica al Neodimio 760x150x25 mm
↓
Cattura dei Metalli Ferromagnetici
↓
Il Flusso del Prodotto Prosegue
↓
Fase di Processo Successiva
Con quali legumi può essere utilizzata?
In funzione delle condizioni di processo, può essere utilizzata su linee che trasportano prodotti quali:
- lenticchie,
- ceci,
- fagioli secchi,
- fagioli rossi,
- piselli,
- altri prodotti secchi granulari simili.
Qual è il principio di funzionamento?
La piastra magnetica viene installata sopra il nastro trasportatore con la superficie magnetica attiva rivolta verso il prodotto.
Quando il prodotto passa sotto la piastra, i contaminanti sufficientemente ferromagnetici vengono attratti verso la superficie magnetica, mentre il prodotto principale continua normalmente il proprio percorso sul convogliatore.
Il prodotto deve entrare in contatto con il magnete?
No.
La piastra magnetica lavora sopra il flusso del prodotto e non deve normalmente entrare in contatto diretto né con il nastro trasportatore né con il prodotto.
L’altezza di lavoro è regolabile?
Sì.
La struttura di fissaggio laterale consente di regolare la posizione verticale della piastra sopra il convogliatore durante l’installazione.
Questo permette di adattare il sistema a differenti:
- altezze dello strato di prodotto,
- geometrie del convogliatore,
- condizioni di processo.
Avvicinare il magnete al nastro migliora le prestazioni?
In generale, l’interazione magnetica aumenta quando la distanza tra la superficie magnetica e l’oggetto ferromagnetico diminuisce.
Il magnete deve quindi essere posizionato a una distanza di lavoro adeguata senza ostacolare il normale flusso del prodotto.
Non è corretto stabilire una distanza di lavoro fissa valida per ogni applicazione.
Lo spessore dello strato di prodotto influisce sulle prestazioni?
Sì.
Se un contaminante ferromagnetico si trova sotto uno strato spesso di prodotto, la distanza dalla superficie magnetica aumenta.
Per questo motivo devono essere valutati insieme:
- altezza dello strato di prodotto,
- velocità del convogliatore,
- altezza di installazione della piastra magnetica.
Quali metalli può aiutare a catturare?
I contaminanti ferromagnetici idonei possono comprendere:
- frammenti di ferro,
- particelle di acciaio,
- pezzi di filo d’acciaio,
- viti ed elementi di fissaggio,
- particelle ferromagnetiche derivanti dall’usura dei macchinari.
I legumi vengono influenzati dal magnete?
No.
I legumi non sono di per sé ferromagnetici.
Il sistema magnetico è progettato per intercettare contaminanti idonei a base di ferro e acciaio mentre il prodotto normale continua a muoversi sul convogliatore.
Cattura l’alluminio?
No.
L’alluminio non è ferromagnetico e non viene attirato nello stesso modo del ferro.
Cattura rame o ottone?
No.
Rame e ottone non sono ferromagnetici in condizioni normali.
Questa piastra magnetica non è destinata alla separazione di questi metalli.
Cattura l’acciaio inox?
La risposta magnetica dell’acciaio inox dipende dalla sua qualità, dalla struttura metallurgica e dalle condizioni di lavorazione.
Alcuni tipi di acciaio inox possono reagire a un campo magnetico, mentre altri presentano un’attrazione magnetica molto debole.
Pertanto, non si deve presumere che tutti i contaminanti in acciaio inox vengano catturati.
Che cos’è il Neodimio N35?
Il prodotto utilizza magneti al neodimio di grado N35.
N35 indica il grado del materiale magnetico permanente al neodimio utilizzato nel sistema.
Il campo magnetico viene generato continuamente senza energia elettrica.
Richiede energia elettrica?
No.
Il sistema magnetico permanente al neodimio N35 non richiede:
- collegamento elettrico,
- bobina,
- alimentatore,
- quadro elettrico di controllo
per generare il proprio campo magnetico.
Qual è la temperatura massima di esercizio?
La temperatura massima di esercizio è:
80°C
Per applicazioni che operano a temperature superiori a 80°C, l’impiego della configurazione magnetica standard deve essere valutato separatamente.
Dove si accumulano le particelle metalliche catturate?
Le particelle ferromagnetiche catturate si accumulano sulla superficie magnetica attiva rivolta verso il prodotto.
La superficie deve quindi essere controllata a intervalli adeguati.
Come viene pulita?
Dopo aver arrestato il convogliatore in sicurezza, i contaminanti metallici accumulati possono essere rimossi manualmente dalla superficie della piastra magnetica.
Durante la pulizia occorre prestare particolare attenzione a:
- forte campo magnetico,
- frammenti metallici taglienti,
- parti mobili del convogliatore.
Con quale frequenza deve essere pulita?
Non esiste un intervallo di pulizia fisso valido per tutte le applicazioni.
La frequenza di pulizia deve essere determinata in funzione di:
- quantità di contaminazione metallica,
- portata del prodotto,
- tempo di funzionamento,
- accumulo di metallo sulla superficie magnetica.
Un accumulo eccessivo di metallo può ridurre le prestazioni?
Sì.
Un accumulo eccessivo di materiale ferromagnetico sulla superficie di lavoro può ridurre l’area magnetica effettivamente disponibile.
Per questo motivo sono importanti controlli e pulizie regolari.
In quale direzione deve essere installata la piastra magnetica?
La superficie magnetica attiva deve essere orientata verso il prodotto che si muove sul convogliatore.
L’orientamento finale e l’altezza di installazione devono essere determinati in base alla geometria effettiva del convogliatore.
A cosa servono i punti di fissaggio laterali?
I punti di fissaggio laterali consentono di fissare la piastra magnetica alla struttura portante e di regolarne l’altezza di lavoro.
La struttura portante definitiva deve essere progettata in funzione delle dimensioni effettive del convogliatore.
La velocità del convogliatore influisce sulle prestazioni?
Sì.
La velocità del convogliatore influenza il tempo durante il quale un contaminante ferromagnetico rimane nel campo magnetico efficace.
Per questo motivo la velocità del convogliatore e l’altezza di lavoro devono essere valutate insieme.
Ha una capacità fissa?
No.
Non è corretto attribuire alla sola piastra magnetica una capacità fissa espressa in tonnellate/ora.
La capacità effettiva del processo dipende da fattori quali:
- larghezza del nastro,
- velocità del convogliatore,
- spessore dello strato di prodotto,
- densità apparente del prodotto.
Esiste una distanza di attrazione fissa?
Non dovrebbe essere specificata una distanza di attrazione fissa senza valutare l’applicazione.
L’interazione magnetica varia in funzione di:
- dimensioni del contaminante,
- peso,
- forma,
- materiale,
- distanza dal magnete.
Sostituisce un metal detector?
No.
La piastra magnetica aiuta a catturare fisicamente i contaminanti ferromagnetici idonei.
Un metal detector funziona secondo un principio di rilevamento differente e svolge una funzione diversa.
Quando richiesto dal processo, la separazione magnetica e il rilevamento dei metalli possono essere utilizzati insieme.
In quali punti di una linea di selezione può essere utilizzata?
A seconda della configurazione dell’impianto, può essere utilizzata in fasi quali:
- preselezione,
- controllo del prodotto,
- trasferimento del prodotto,
- tratto di convogliatore prima del confezionamento.
Il punto di installazione più adatto deve essere scelto in funzione del flusso effettivo del prodotto.
Può essere prodotta in dimensioni personalizzate?
Sì.
In base al progetto, i seguenti parametri possono essere adattati all’applicazione:
- lunghezza della piastra,
- larghezza della piastra,
- spessore della piastra,
- geometria dei collegamenti,
- configurazione di montaggio e regolazione dell’altezza di lavoro.
