DN50 Ø32×190 mm – Μαγνητικό φίλτρο νεοδυμίου – Γραμμή παραγωγής βιοντίζελ

Το μαγνητικό φίλτρο βιοντίζελ DN50 είναι μια συσκευή μαγνητικού διαχωρισμού εν σειρά, σχεδιασμένη για τη συγκράτηση σιδηρομαγνητικών μεταλλικών ρύπων σε κατάλληλες γραμμές μεταφοράς υγρών και τροφοδοσίας διαχωριστών σε εγκαταστάσεις παραγωγής βιοντίζελ. Διαθέτει σύνδεση clamp DN50 και μαγνητικό στοιχείο νεοδυμίου Ø32×190 mm, το οποίο προσελκύει και συγκρατεί σωματίδια σιδήρου και χάλυβα με επαρκείς σιδηρομαγνητικές ιδιότητες κατά τη ροή του υγρού. Το σύστημα μόνιμων μαγνητών δεν απαιτεί ηλεκτρική τροφοδοσία, ενώ τα συσσωρευμένα μεταλλικά σωματίδια μπορούν να απομακρύνονται περιοδικά με χειροκίνητο καθαρισμό.

Τεχνικό χαρακτηριστικό	Προδιαγραφή
Τύπος προϊόντος	Μαγνητικό φίλτρο νεοδυμίου
Κύρια εφαρμογή	Παραγωγή βιοντίζελ
Ονομαστικό μέγεθος σύνδεσης	DN50
Τύπος σύνδεσης	Σύνδεση clamp
Διαστάσεις μαγνητικού στοιχείου	Ø32×190 mm
Μαγνητικό σύστημα	Νεοδυμίου
Αρχή λειτουργίας	Διαχωρισμός σιδηρομαγνητικών σωματιδίων
Θέση εγκατάστασης	Γραμμή μεταφοράς υγρού / Τροφοδοσία διαχωριστή
Μέθοδος καθαρισμού	Χειροκίνητη
Ηλεκτρική τροφοδοσία	Δεν απαιτείται
Στοχευόμενοι ρύποι	Σιδηρομαγνητικά σωματίδια σιδήρου και χάλυβα

Τι είναι το μαγνητικό φίλτρο για γραμμή παραγωγής βιοντίζελ;

Το μαγνητικό φίλτρο βιοντίζελ είναι μια βιομηχανική συσκευή που εγκαθίσταται εν σειρά σε σωληνώσεις μεταφοράς υγρών, με σκοπό τη συγκράτηση μεταλλικών ρύπων που παρουσιάζουν σιδηρομαγνητικές ιδιότητες.

Η κύρια λειτουργία του είναι η συγκράτηση σωματιδίων σιδήρου και χάλυβα, τα οποία ενδέχεται να εισέλθουν στο υγρό από αντλίες, βαλβίδες, σωληνώσεις, δεξαμενές, διαχωριστές και άλλα μηχανικά εξαρτήματα.

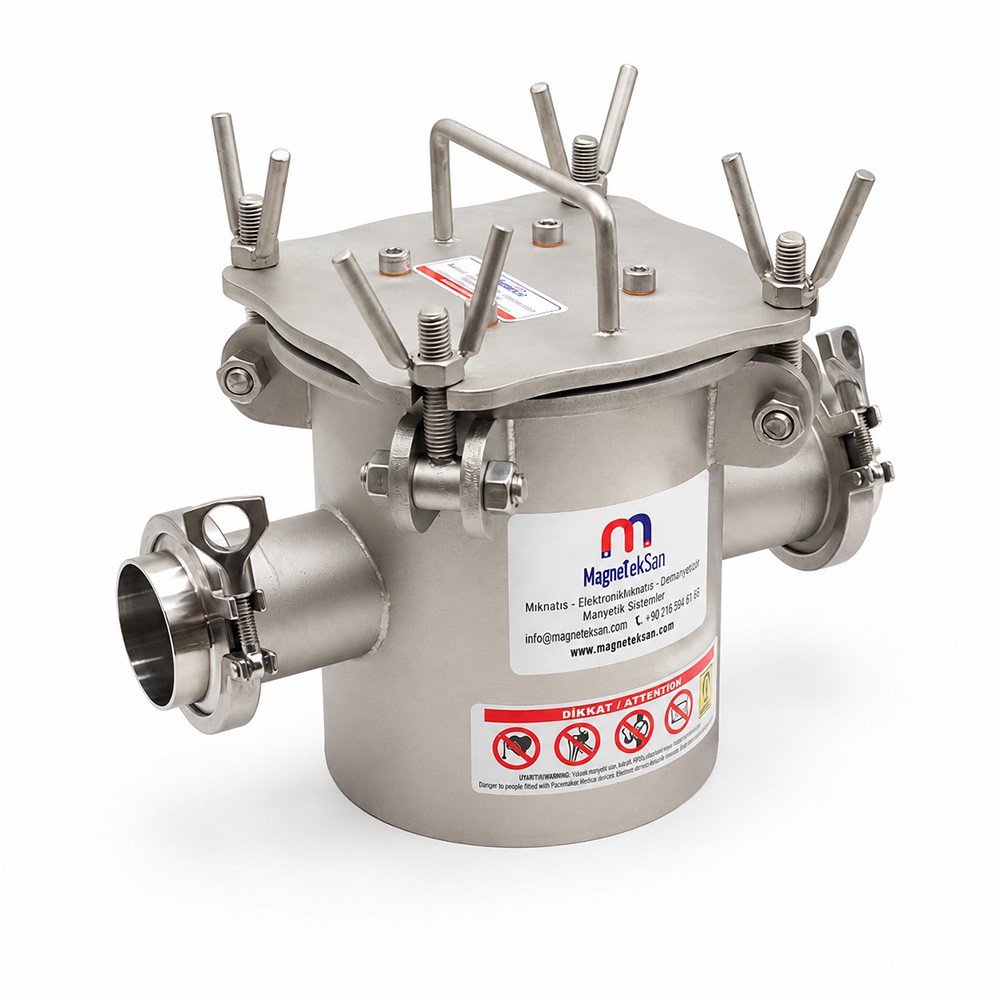

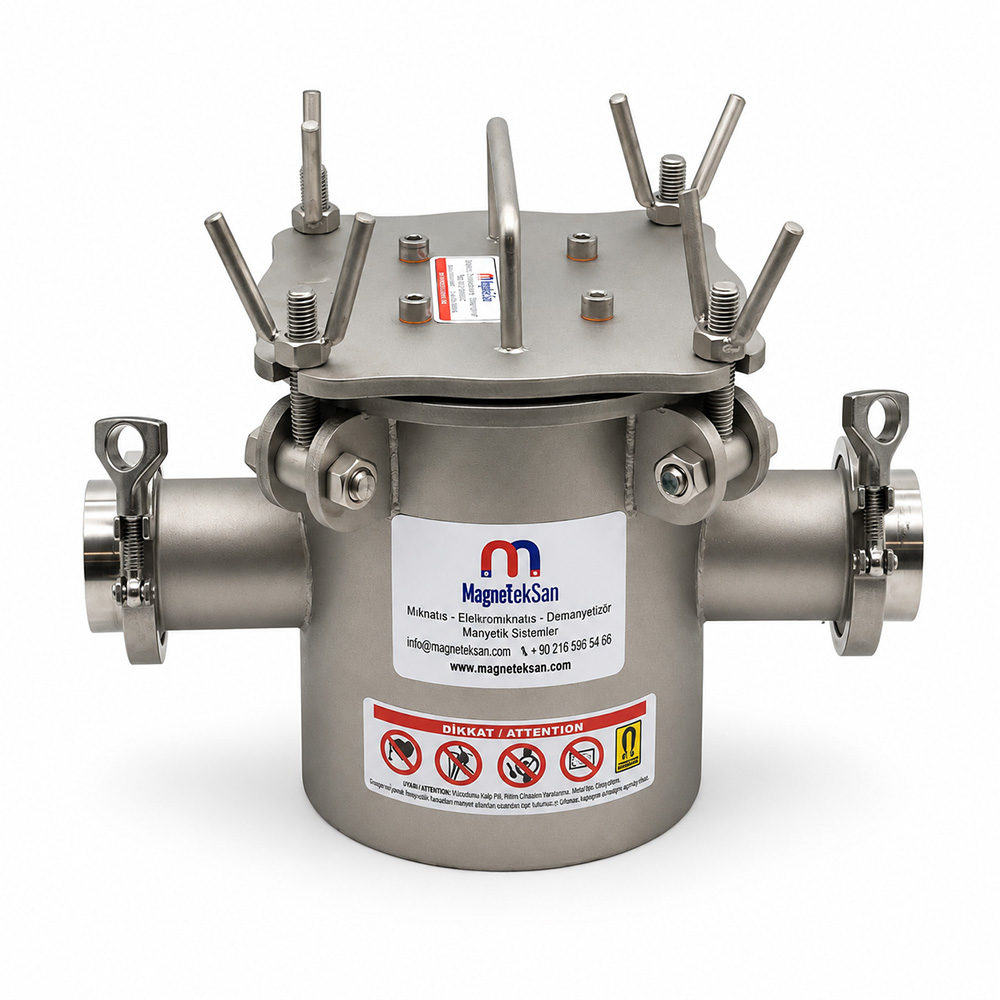

Το μοντέλο Magneteksan διαθέτει σύνδεση clamp DN50 και μαγνητικό στοιχείο νεοδυμίου Ø32×190 mm.

Κατά τη διέλευση του υγρού από το φίλτρο, τα σωματίδια με επαρκείς σιδηρομαγνητικές ιδιότητες μπορούν να έλκονται από το μαγνητικό πεδίο και να συγκρατούνται στην επιφάνεια του μαγνητικού στοιχείου.

Σκοπός του προϊόντος είναι ο έλεγχος της σιδηρομαγνητικής επιμόλυνσης και όχι η μεταβολή της χημικής σύστασης του βιοντίζελ.

Γιατί είναι σημαντικός ο έλεγχος των μεταλλικών ρύπων κατά την παραγωγή βιοντίζελ;

Οι εγκαταστάσεις παραγωγής βιοντίζελ χρησιμοποιούν διάφορα μηχανικά συστήματα για τη μεταφορά, την ανάμειξη, την επεξεργασία και τον διαχωρισμό υγρών.

Ο εξοπλισμός αυτός μπορεί να περιλαμβάνει:

• Αντλίες τροφοδοσίας
• Αντλίες μεταφοράς υγρών
• Αναμικτήρες και αναδευτήρες
• Σωληνώσεις διεργασίας
• Βαλβίδες
• Δεξαμενές αποθήκευσης και ενδιάμεσες δεξαμενές
• Φυγοκεντρικούς διαχωριστές

Η μηχανική φθορά ή η είσοδος ξένων υλικών μπορεί να προκαλέσει την παρουσία σωματιδίων σιδήρου και χάλυβα στο υγρό της διεργασίας.

Ένα μαγνητικό φίλτρο νεοδυμίου μπορεί να βοηθήσει στον περιορισμό της μεταφοράς κατάλληλων σιδηρομαγνητικών ρύπων προς τα επόμενα στάδια παραγωγής.

Επιπλέον, η ποσότητα των σωματιδίων που συγκεντρώνονται στο μαγνητικό στοιχείο μπορεί να παρέχει χρήσιμες πληροφορίες για την κατάσταση του μηχανολογικού εξοπλισμού.

Πού μπορεί να εγκατασταθεί το μαγνητικό φίλτρο σε μια γραμμή παραγωγής βιοντίζελ;

Δεν υπάρχει μία μοναδική θέση εγκατάστασης κατάλληλη για όλες τις μονάδες παραγωγής βιοντίζελ.

Η επιλογή εξαρτάται από τη διάταξη της διεργασίας, τις ιδιότητες του υγρού και τη θέση του εξοπλισμού.

Πιθανές θέσεις εγκατάστασης περιλαμβάνουν:

• Τη γραμμή τροφοδοσίας του διαχωριστή
• Την έξοδο μιας δεξαμενής διεργασίας
• Τη σωλήνωση μετά από αντλία μεταφοράς
• Μια ενδιάμεση γραμμή μεταφοράς υγρού
• Τη σωλήνωση πριν από ευαίσθητο εξοπλισμό διεργασίας

Πριν από την επιλογή της θέσης πρέπει να αξιολογούνται η παροχή, η πίεση λειτουργίας, η θερμοκρασία, η χημική συμβατότητα και η δυνατότητα ασφαλούς πρόσβασης για συντήρηση.

Μπορεί το μαγνητικό φίλτρο να εγκατασταθεί πριν από έναν διαχωριστή βιοντίζελ;

Ναι. Η γραμμή τροφοδοσίας του διαχωριστή αποτελεί μία από τις βασικές προβλεπόμενες εφαρμογές του προϊόντος.

Ένα ενδεικτικό διάγραμμα είναι:

Ενδιάμεση δεξαμενή → Μαγνητικό φίλτρο DN50 → Διαχωριστής

Σε αυτή τη διάταξη, το φίλτρο παρέχει ένα πρόσθετο στάδιο ελέγχου των σιδηρομαγνητικών ρύπων πριν το υγρό εισέλθει στον διαχωριστή.

Μπορεί έτσι να συμβάλει στη μείωση της ποσότητας κατάλληλων σωματιδίων σιδήρου και χάλυβα που μεταφέρονται προς τον επόμενο εξοπλισμό.

Ωστόσο, το μαγνητικό φίλτρο δεν αντικαθιστά τη μηχανική διήθηση ούτε τις διαδικασίες λειτουργίας και συντήρησης που καθορίζει ο κατασκευαστής του διαχωριστή.

Γιατί χρησιμοποιείται μαγνητικό φίλτρο πριν από έναν φυγοκεντρικό διαχωριστή;

Οι φυγοκεντρικοί διαχωριστές είναι συσκευές διεργασίας που ενδέχεται να λειτουργούν με υψηλές ταχύτητες περιστροφής.

Ο έλεγχος των στερεών ρύπων στο υγρό τροφοδοσίας μπορεί να αποτελεί σημαντικό μέρος της ορθής λειτουργίας τους.

Το μαγνητικό φίλτρο νεοδυμίου έχει σχεδιαστεί για να συγκρατεί σιδηρομαγνητικά μεταλλικά σωματίδια τα οποία διαφορετικά θα μπορούσαν να μεταφερθούν μαζί με το υγρό.

Επομένως, μπορεί να λειτουργήσει ως συμπληρωματικό μέτρο ελέγχου αυτής της κατηγορίας ρύπων.

Η πραγματική αποτελεσματικότητα του διαχωρισμού εξαρτάται από τις ιδιότητες των σωματιδίων, τις συνθήκες ροής και τον σχεδιασμό του μαγνητικού συστήματος.

Μπορεί το φίλτρο να εγκατασταθεί στην έξοδο μιας δεξαμενής διεργασίας;

Ναι. Μπορεί να εξεταστεί η εγκατάσταση μετά από μια κατάλληλη δεξαμενή διεργασίας.

Το υγρό που εξέρχεται από τη δεξαμενή μπορεί να διέρχεται από το μαγνητικό φίλτρο πριν φτάσει στο επόμενο στάδιο παραγωγής.

Αυτή η διάταξη μπορεί να είναι χρήσιμη όταν επιδιώκεται ο περιορισμός της μεταφοράς σιδηρομαγνητικών σωματιδίων που προέρχονται από τη δεξαμενή ή τον προηγούμενο εξοπλισμό.

Η επιλεγμένη θέση πρέπει να εξασφαλίζει συμβατές συνδέσεις, ασφαλή πρόσβαση για συντήρηση και κατάλληλες υδραυλικές συνθήκες.

Μπορεί το μαγνητικό φίλτρο να εγκατασταθεί μετά από μια αντλία;

Ναι. Η εγκατάσταση μετά από αντλία μεταφοράς μπορεί να εξεταστεί ανάλογα με τις συνθήκες της εγκατάστασης.

Οι αντλίες και άλλα μηχανικά εξαρτήματα μπορεί, υπό ορισμένες συνθήκες λειτουργίας, να παράγουν σιδηρομαγνητικά σωματίδια λόγω φθοράς.

Ένα μαγνητικό φίλτρο εγκατεστημένο μετά την αντλία μπορεί να βοηθήσει στη συγκράτηση μέρους αυτών των σωματιδίων πριν φτάσουν στον επόμενο εξοπλισμό.

Κατά τον σχεδιασμό πρέπει να λαμβάνονται υπόψη η πίεση λειτουργίας, η παροχή, η θερμοκρασία και οι ιδιότητες του αντλούμενου υγρού.

Είναι κατάλληλο το φίλτρο για σωληνώσεις μεταφοράς βιοντίζελ;

Το προϊόν προορίζεται για κατάλληλες γραμμές μεταφοράς υγρών και τροφοδοσίας διαχωριστών σε εγκαταστάσεις παραγωγής βιοντίζελ.

Η σύνδεση clamp DN50 επιτρέπει την ενσωμάτωσή του σε συμβατά συστήματα σωληνώσεων.

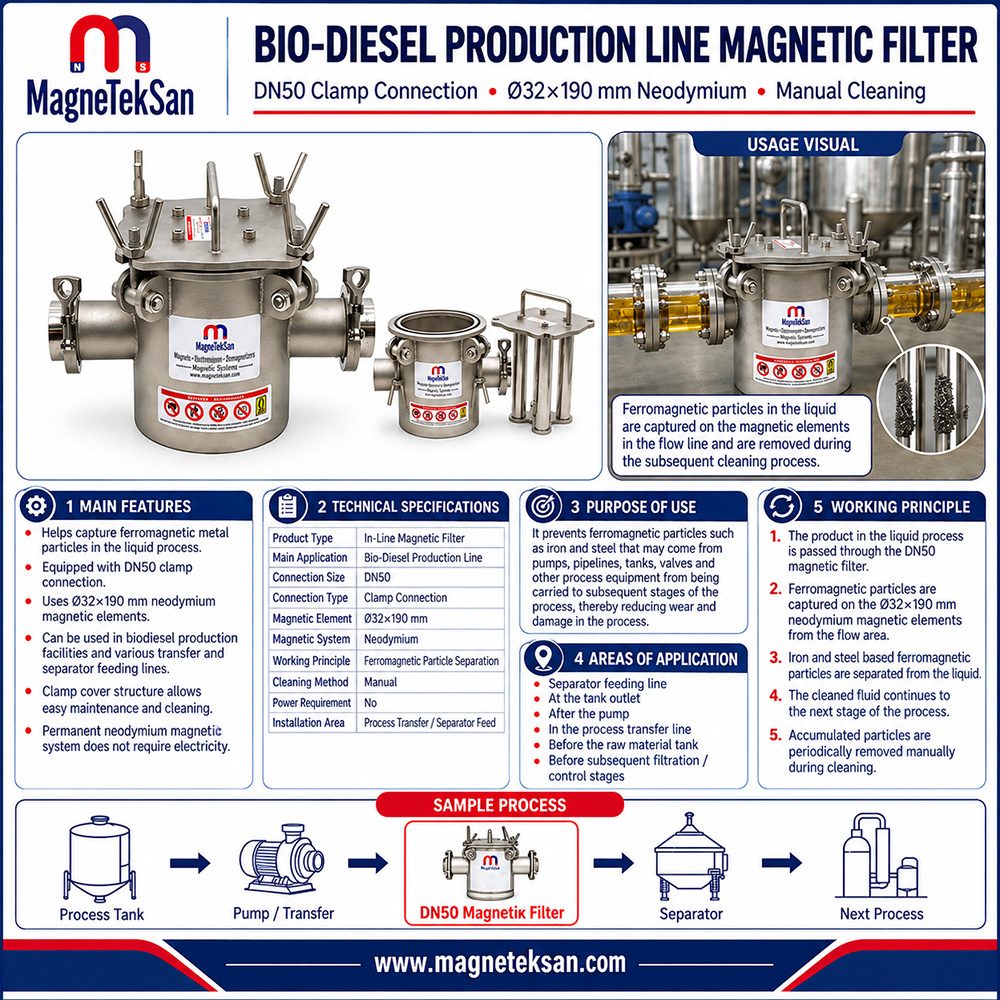

Μια πιθανή διάταξη είναι:

Δεξαμενή διεργασίας → Μαγνητικό φίλτρο → Διαχωριστής → Επόμενο στάδιο παραγωγής

Ανάλογα με την εγκατάσταση, μπορεί επίσης να εξεταστεί η διάταξη:

Διαχωριστής → Μαγνητικό φίλτρο → Ενδιάμεση δεξαμενή / Τελική επεξεργασία

Η κατάλληλη διάταξη πρέπει να καθορίζεται βάσει τεχνικής αξιολόγησης της συγκεκριμένης διεργασίας.

Μπορεί να χρησιμοποιηθεί με βιομηχανικούς φυγοκεντρικούς διαχωριστές;

Το προϊόν μπορεί να αξιολογηθεί για χρήση σε συστήματα μεταφοράς υγρών που συνδέονται με βιομηχανικούς φυγοκεντρικούς διαχωριστές.

Η σύνδεση clamp μπορεί να διευκολύνει την αποσυναρμολόγηση του φίλτρου για επιθεώρηση και καθαρισμό, εφόσον οι συνδέσεις είναι συμβατές.

Πριν από την εγκατάσταση πρέπει να επιβεβαιωθούν:

• Το ακριβές πρότυπο και οι διαστάσεις της σύνδεσης clamp
• Το υλικό του παρεμβύσματος στεγανοποίησης
• Η πίεση λειτουργίας
• Η θερμοκρασία της διεργασίας
• Η κατεύθυνση ροής
• Η χημική συμβατότητα των υλικών που έρχονται σε επαφή με το υγρό

Η ονομαστική διάσταση DN50 δεν εγγυάται από μόνη της συμβατότητα με όλα τα πρότυπα συνδέσεων clamp.

Μπορεί το μαγνητικό φίλτρο να χρησιμοποιηθεί σε γραμμές μεταφοράς γλυκερίνης;

Κατά την παραγωγή βιοντίζελ μπορεί να προκύψει μια ξεχωριστή φάση που περιέχει γλυκερίνη.

Η χρήση μαγνητικού φίλτρου σε τέτοιες γραμμές μπορεί να εξεταστεί για τον έλεγχο σιδηρομαγνητικών ρύπων, εφόσον οι συνθήκες λειτουργίας και τα υλικά που έρχονται σε επαφή με το υγρό είναι συμβατά.

Η χημική αντοχή είναι ιδιαίτερα σημαντική σε αυτή την εφαρμογή.

Πρέπει να ελέγχονται η πραγματική σύσταση του υγρού, η θερμοκρασία λειτουργίας, το υλικό του παρεμβύσματος και το υλικό του σώματος του φίλτρου.

Δεν πρέπει να θεωρείται δεδομένη η καθολική χημική συμβατότητα χωρίς επιβεβαιωμένες προδιαγραφές υλικών.

Είναι κατάλληλο το φίλτρο για γραμμές τροφοδοσίας ακατέργαστου ελαίου;

Η εφαρμογή μπορεί να εξεταστεί για κατάλληλες γραμμές μεταφοράς ελαίων σε μονάδες παραγωγής βιοντίζελ.

Για παράδειγμα, εγκαταστάσεις που επεξεργάζονται φυτικά ή ανακτημένα έλαια ενδέχεται να χρειάζονται πρόσθετο έλεγχο σιδηρομαγνητικών σωματιδίων που προέρχονται από τον εξοπλισμό μεταφοράς.

Το μαγνητικό στοιχείο νεοδυμίου μπορεί να βοηθήσει στη συγκράτηση κατάλληλων σωματιδίων σιδήρου και χάλυβα.

Ωστόσο, η κύρια εφαρμογή του προϊόντος παραμένει η μαγνητική διήθηση σε γραμμές παραγωγής βιοντίζελ και όχι η γενική διήθηση όλων των τύπων ελαίων.

Μπορεί να χρησιμοποιηθεί κατά την παραγωγή βιοντίζελ από χρησιμοποιημένα μαγειρικά έλαια;

Ναι. Μπορεί να αξιολογηθεί για κατάλληλα στάδια μεταφοράς υγρών σε εγκαταστάσεις παραγωγής βιοντίζελ από χρησιμοποιημένα μαγειρικά έλαια.

Τα ανακτημένα έλαια μπορεί να περιέχουν διαφορετικές κατηγορίες ρύπων.

Το μαγνητικό στοιχείο νεοδυμίου προορίζεται κυρίως για σωματίδια με επαρκείς σιδηρομαγνητικές ιδιότητες, συμπεριλαμβανομένων ορισμένων σωματιδίων σιδήρου και χάλυβα.

Δεν απομακρύνει άμεσα όλους τους υπόλοιπους ρύπους, όπως:

• Υπολείμματα τροφίμων
• Άμμο
• Πλαστικά σωματίδια
• Οργανικά στερεά
• Μη μαγνητικά ιζήματα

Για την απομάκρυνση αυτών των υλικών μπορεί να απαιτούνται μηχανικά φίλτρα ή άλλες μέθοδοι διαχωρισμού.

Απομακρύνει το μαγνητικό φίλτρο όλους τους ρύπους από το βιοντίζελ;

Όχι.

Η κύρια λειτουργία της συσκευής είναι η συγκράτηση σιδηρομαγνητικών μεταλλικών σωματιδίων.

Δεν έχει σχεδιαστεί για την άμεση απομάκρυνση όλων των ακαθαρσιών που μπορεί να υπάρχουν στο βιοντίζελ ή στα ενδιάμεσα υγρά της διεργασίας.

Η μαγνητική διήθηση δεν απομακρύνει άμεσα:

• Νερό
• Διαλυμένη γλυκερίνη
• Υπολείμματα καταλυτών
• Σάπωνες
• Διαλυμένες χημικές ουσίες
• Μη μαγνητικούς οργανικούς ρύπους

Αυτές οι ουσίες μπορεί να απαιτούν άλλες μεθόδους διαχωρισμού, επεξεργασίας ή καθαρισμού.

Επομένως, το προϊόν πρέπει να θεωρείται συσκευή ελέγχου σιδηρομαγνητικής επιμόλυνσης και όχι ολοκληρωμένο σύστημα καθαρισμού βιοντίζελ.

Βελτιώνει η μαγνητική διήθηση την ποιότητα του βιοντίζελ;

Ένα μαγνητικό φίλτρο μπορεί να συμβάλει στον έλεγχο της επιμόλυνσης μειώνοντας την ποσότητα κατάλληλων σιδηρομαγνητικών μεταλλικών σωματιδίων.

Ωστόσο, δεν μεταβάλλει άμεσα τις χημικές ιδιότητες του βιοντίζελ.

Η ποιότητα του τελικού προϊόντος εξαρτάται από πολλούς παράγοντες, όπως:

• Η ποιότητα των πρώτων υλών
• Οι συνθήκες αντίδρασης
• Η διαχείριση των καταλυτών
• Η περιεκτικότητα σε νερό
• Ο διαχωρισμός των φάσεων
• Η πλύση και ο καθαρισμός
• Η παρακολούθηση της διεργασίας

Η μαγνητική διήθηση πρέπει να αντιμετωπίζεται ως μέρος μιας ευρύτερης στρατηγικής παραγωγής και ελέγχου ρύπων.

Ποια μεταλλικά σωματίδια μπορεί να συγκρατήσει το μαγνητικό φίλτρο νεοδυμίου;

Το μαγνητικό σύστημα έχει σχεδιαστεί για την προσέλκυση σωματιδίων με επαρκείς σιδηρομαγνητικές ιδιότητες.

Ενδεικτικά, αυτά μπορεί να περιλαμβάνουν:

• Σωματίδια σιδήρου
• Θραύσματα ανθρακούχου χάλυβα
• Ρινίσματα χάλυβα
• Σιδηρομαγνητικά σωματίδια φθοράς από αντλίες
• Σιδηρούχα σωματίδια από σωληνώσεις
• Λεπτά σιδηρομαγνητικά μεταλλικά σωματίδια

Η πραγματική ικανότητα συγκράτησης εξαρτάται από τις μαγνητικές ιδιότητες των σωματιδίων και τις συνθήκες λειτουργίας.

Μπορεί το φίλτρο να συγκρατεί πολύ λεπτά μεταλλικά σωματίδια;

Τα λεπτά σιδηρομαγνητικά σωματίδια μπορεί να έλκονται από το μαγνητικό πεδίο του στοιχείου νεοδυμίου.

Ωστόσο, για το συγκεκριμένο μοντέλο δεν έχει προσδιοριστεί επιβεβαιωμένο ελάχιστο μέγεθος συγκρατούμενων σωματιδίων.

Επομένως, δεν είναι ορθό να δηλώνεται εγγυημένη ικανότητα διαχωρισμού μέχρι συγκεκριμένο μέγεθος σε μικρόμετρα χωρίς κατάλληλα αποτελέσματα δοκιμών.

Η απόδοση επηρεάζεται από:

• Τα χαρακτηριστικά του μαγνητικού πεδίου
• Το μέγεθος των σωματιδίων
• Τις μαγνητικές ιδιότητες του υλικού
• Το ιξώδες του υγρού
• Την παροχή
• Την απόσταση των σωματιδίων από τη μαγνητική επιφάνεια

Η απόδοση πρέπει να αξιολογείται με βάση τις πραγματικές απαιτήσεις της διεργασίας.

Μπορεί το μαγνητικό φίλτρο να συγκρατήσει σωματίδια ανοξείδωτου χάλυβα;

Αυτό εξαρτάται από την ποιότητα του ανοξείδωτου χάλυβα και τις μαγνητικές ιδιότητές του.

Ορισμένες ποιότητες ανοξείδωτου χάλυβα παρουσιάζουν έντονες μαγνητικές ιδιότητες, ενώ άλλες ανταποκρίνονται πολύ ασθενέστερα στο μαγνητικό πεδίο.

Σωματίδια σιδηρομαγνητικού ανοξείδωτου χάλυβα μπορούν να έλκονται υπό κατάλληλες συνθήκες.

Ωστόσο, δεν πρέπει να θεωρείται ότι το φίλτρο συγκρατεί όλες τις ποιότητες ανοξείδωτου χάλυβα.

Εφόσον απαιτείται, πρέπει να πραγματοποιούνται δοκιμές με το συγκεκριμένο υλικό.

Μπορεί το φίλτρο να συγκρατήσει αλουμίνιο, χαλκό ή ορείχαλκο;

Όχι μέσω της συνήθους σιδηρομαγνητικής έλξης.

Το αλουμίνιο, ο χαλκός και ο ορείχαλκος δεν είναι σιδηρομαγνητικά υλικά υπό κανονικές συνθήκες λειτουργίας.

Συνεπώς, το συγκεκριμένο μαγνητικό φίλτρο δεν προορίζεται για τη συγκράτηση όλων των τύπων μετάλλων.

Εάν απαιτείται έλεγχος και μη σιδηρομαγνητικών μεταλλικών ρύπων, μπορεί να χρειάζονται πρόσθετες μέθοδοι ανίχνευσης ή διαχωρισμού.

Αντικαθιστά το μαγνητικό φίλτρο ένα μηχανικό φίλτρο;

Όχι.

Τα μαγνητικά και τα μηχανικά φίλτρα λειτουργούν με διαφορετικές αρχές διαχωρισμού.

Σύστημα διήθησης	Αρχή διαχωρισμού	Στοχευόμενοι ρύποι
Μαγνητικό φίλτρο νεοδυμίου	Μαγνητικές ιδιότητες των σωματιδίων	Σιδηρομαγνητικά μεταλλικά σωματίδια
Μηχανικό φίλτρο	Μέγεθος σωματιδίων και χαρακτηριστικά του μέσου διήθησης	Σωματίδια που συγκρατούνται σύμφωνα με τον επιλεγμένο βαθμό διήθησης

Ένα μη μαγνητικό σωματίδιο μπορεί να περάσει από το μαγνητικό φίλτρο, αλλά να συγκρατηθεί από ένα κατάλληλο μηχανικό φίλτρο.

Αντίθετα, η μαγνητική διήθηση μπορεί να επιτρέπει τη συγκράτηση ορισμένων σιδηρομαγνητικών σωματιδίων χωρίς τη χρήση συμβατικού πλέγματος διήθησης.

Οι δύο τεχνολογίες μπορούν να χρησιμοποιηθούν συμπληρωματικά, ανάλογα με τις απαιτήσεις της διεργασίας.

Τι σημαίνει η ονομαστική διάσταση DN50;

Η ένδειξη DN50 δηλώνει το ονομαστικό μέγεθος της σύνδεσης διεργασίας του φίλτρου.

Το συγκεκριμένο προϊόν διαθέτει επίσης σύνδεση τύπου clamp.

Ωστόσο, η ένδειξη DN50 δεν προσδιορίζει αυτομάτως:

• Την παροχή σε λίτρα ανά λεπτό
• Τη δυναμικότητα σε m³/h
• Τη μέγιστη πίεση λειτουργίας
• Το ακριβές πρότυπο της σύνδεσης clamp
• Την πραγματική εξωτερική διάμετρο των εξαρτημάτων σύνδεσης

Τα υδραυλικά χαρακτηριστικά και η συμβατότητα των συνδέσεων πρέπει να επιβεβαιώνονται για κάθε εγκατάσταση.

Ποια είναι τα πλεονεκτήματα της σύνδεσης clamp;

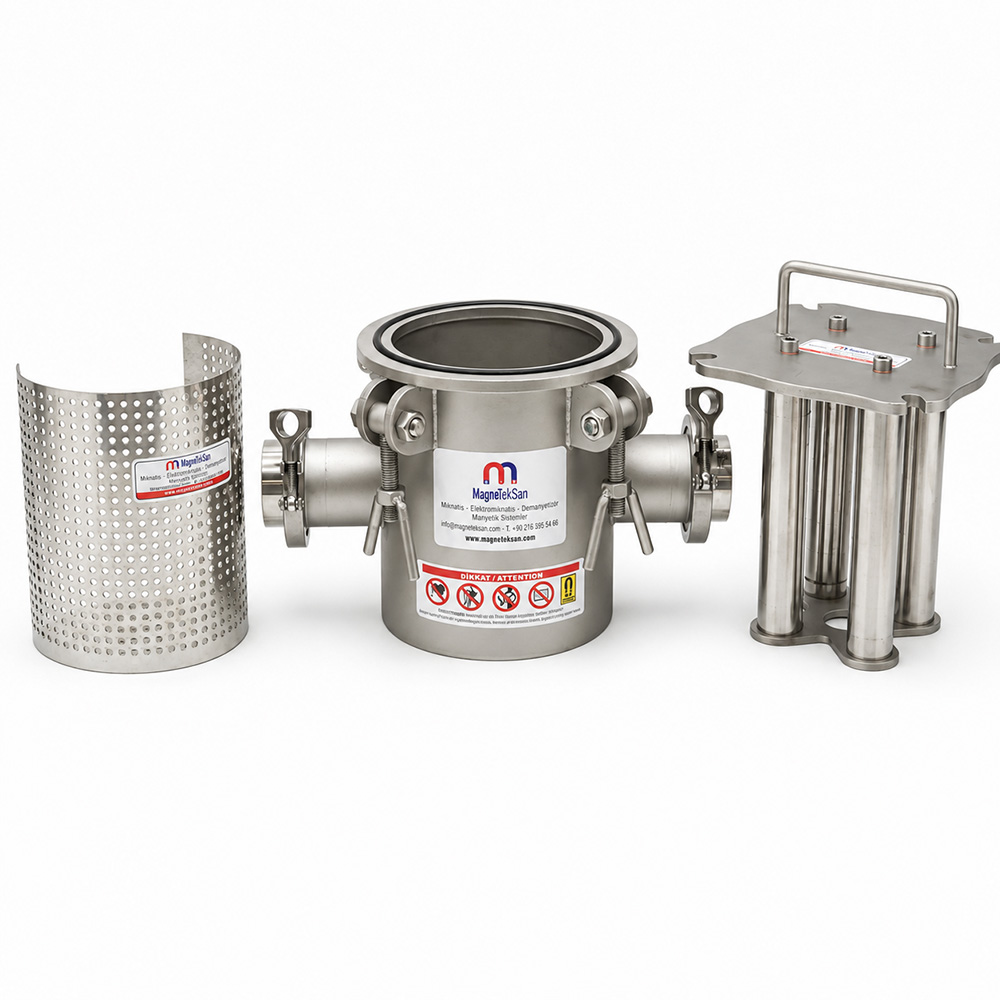

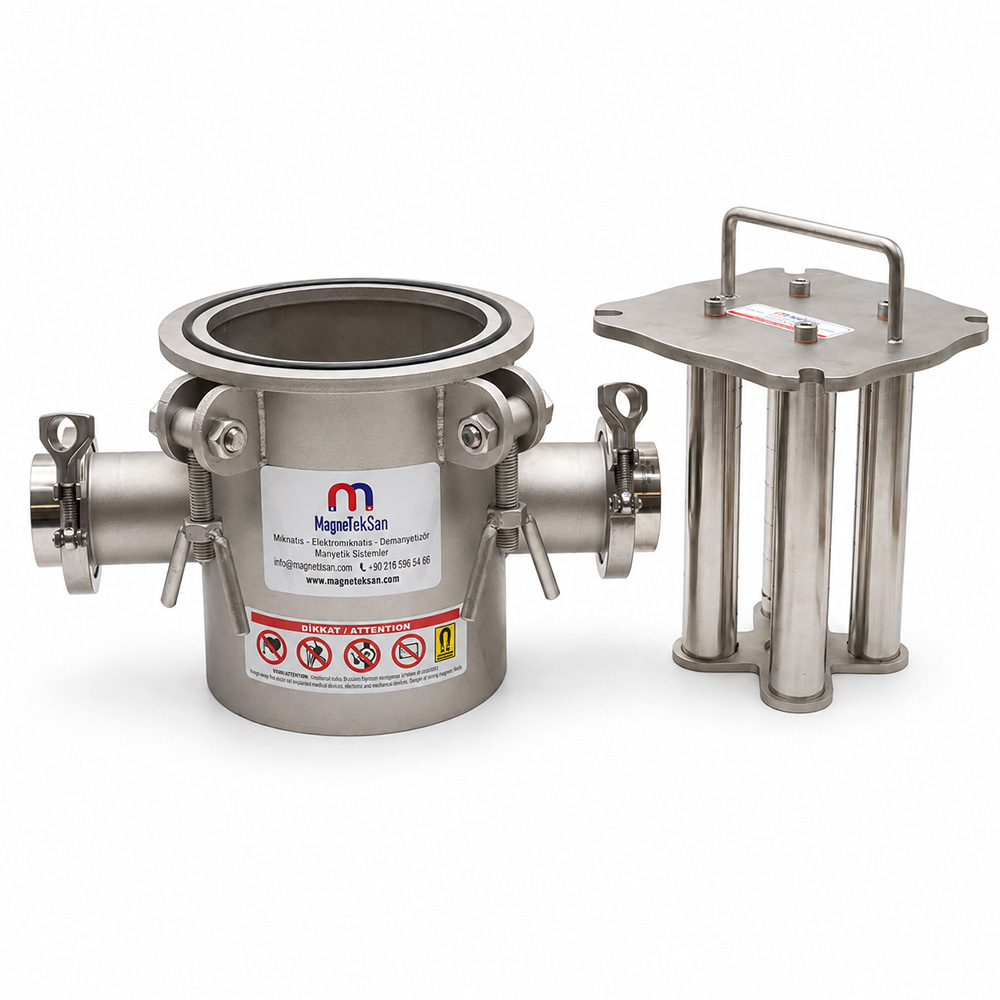

Η κατασκευή με σύνδεση clamp μπορεί να διευκολύνει την εγκατάσταση, την αποσυναρμολόγηση και τη συντήρηση σε συμβατά συστήματα σωληνώσεων.

Πιθανά πλεονεκτήματα περιλαμβάνουν:

• Ευκολότερη πρόσβαση στο μαγνητικό στοιχείο
• Αποσυναρμολόγηση για καθαρισμό
• Περιοδική επιθεώρηση
• Συντήρηση
• Εργασίες τεχνικής υποστήριξης

Ωστόσο, οι διαστάσεις της σύνδεσης, τα αντίστοιχα εξαρτήματα και το υλικό στεγανοποίησης πρέπει να είναι συμβατά με την υπάρχουσα εγκατάσταση.

Το ακριβές πρότυπο σύνδεσης πρέπει να επιβεβαιώνεται πριν από την παραγγελία.

Γιατί είναι σημαντικό το υλικό στεγανοποίησης στην παραγωγή βιοντίζελ;

Το βιοντίζελ και τα διάφορα υγρά που χρησιμοποιούνται κατά την παραγωγή του μπορεί να αλληλεπιδρούν διαφορετικά με τα ελαστομερή υλικά.

Η συμβατότητα ενός παρεμβύσματος εξαρτάται από το πραγματικό υγρό και τις συνθήκες λειτουργίας.

Σημαντικοί παράγοντες είναι:

• Η χημική σύσταση του υγρού
• Η συγκέντρωση των χημικών ουσιών
• Η θερμοκρασία λειτουργίας
• Η διάρκεια έκθεσης
• Οι συνθήκες πίεσης

Το υλικό στεγανοποίησης του συγκεκριμένου μοντέλου δεν έχει προσδιοριστεί στα διαθέσιμα τεχνικά στοιχεία.

Επομένως, δεν πρέπει να θεωρείται δεδομένη η χρήση NBR, EPDM, FKM ή άλλου συγκεκριμένου υλικού χωρίς επιβεβαίωση.

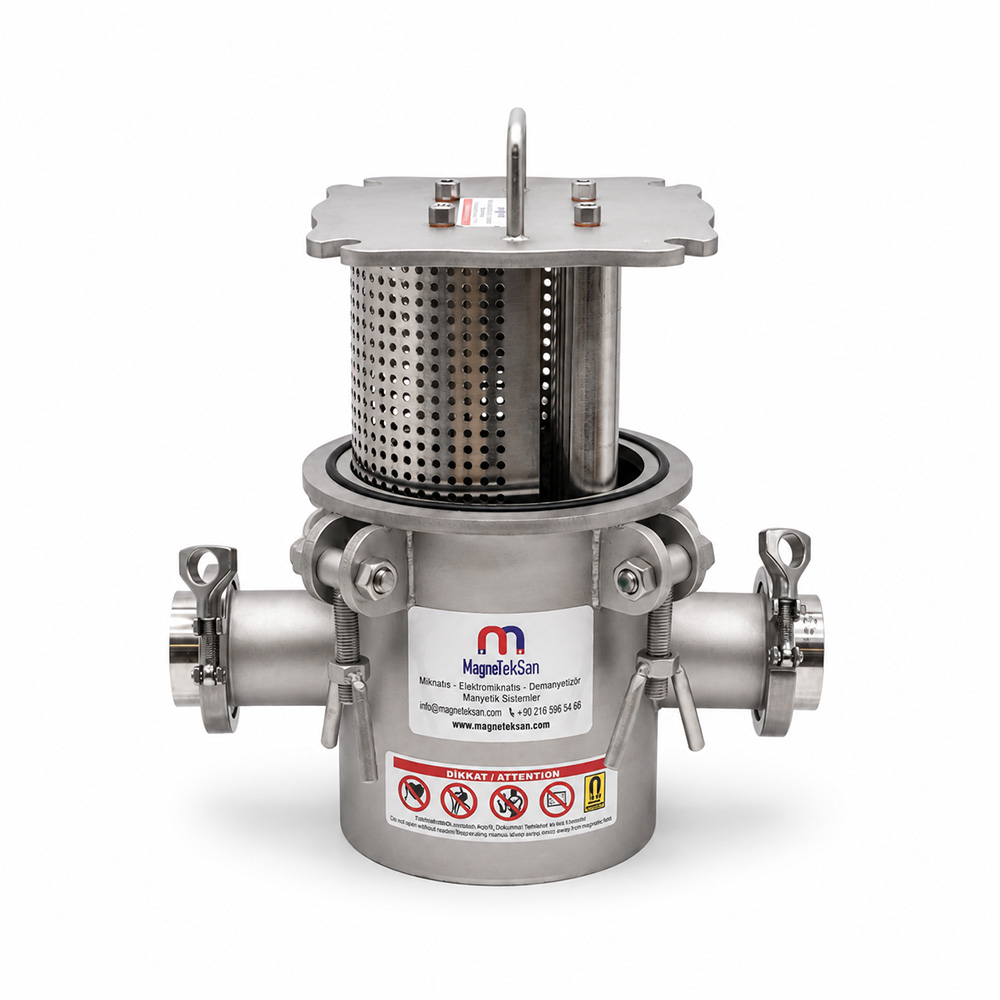

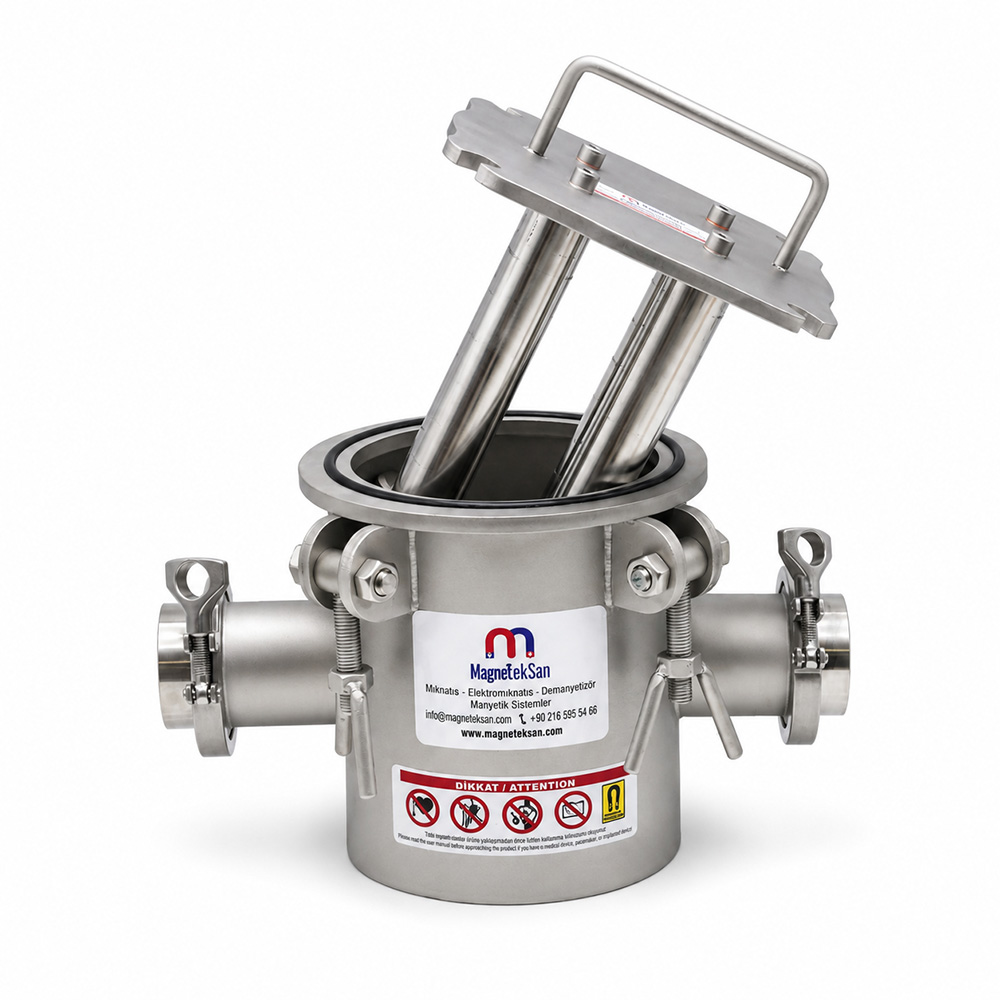

Ποια είναι η λειτουργία του μαγνητικού στοιχείου νεοδυμίου Ø32×190 mm;

Το μαγνητικό στοιχείο νεοδυμίου Ø32×190 mm αποτελεί την ενεργή μαγνητική επιφάνεια που προορίζεται για την προσέλκυση και τη συγκράτηση κατάλληλων σιδηρομαγνητικών σωματιδίων.

Κατά τη ροή του υγρού μέσα από το φίλτρο, τα σωματίδια που πλησιάζουν αρκετά στο στοιχείο μπορεί να έλκονται από το μαγνητικό πεδίο και να συσσωρεύονται στην επιφάνειά του.

Οι γνωστές διαστάσεις του στοιχείου δεν καθορίζουν από μόνες τους:

• Τη μαγνητική επαγωγή σε gauss
• Την αποτελεσματική απόσταση έλξης
• Τη δυναμικότητα ροής
• Το ελάχιστο μέγεθος συγκρατούμενων σωματιδίων

Για τον προσδιορισμό αυτών των παραμέτρων απαιτούνται πρόσθετα τεχνικά στοιχεία ή κατάλληλες δοκιμές.

Ποια είναι η παροχή του μαγνητικού φίλτρου DN50 για βιοντίζελ;

Για το συγκεκριμένο μοντέλο δεν έχει δηλωθεί επιβεβαιωμένη παροχή.

Η πραγματική δυναμικότητα εξαρτάται από διάφορους παράγοντες:

• Το ιξώδες του υγρού
• Τη θερμοκρασία της διεργασίας
• Τη δυναμικότητα της αντλίας
• Τις διαστάσεις των συνδέσεων
• Την εσωτερική γεωμετρία του φίλτρου
• Την επιτρεπόμενη πτώση πίεσης

Επομένως, δεν πρέπει να αναφέρεται συγκεκριμένη τιμή σε m³/h χωρίς υδραυλική αξιολόγηση.

Επηρεάζει η θερμοκρασία του βιοντίζελ τη λειτουργία του μαγνητικού φίλτρου;

Ναι.

Η θερμοκρασία επηρεάζει το ιξώδες του υγρού διεργασίας, καθώς και τις συνθήκες λειτουργίας του μαγνητικού στοιχείου και των υλικών στεγανοποίησης.

Η επιτρεπόμενη θερμοκρασία ενός μαγνητικού συστήματος νεοδυμίου εξαρτάται από την ποιότητα του μαγνήτη και την κατασκευή του.

Για το συγκεκριμένο μοντέλο δεν έχει δηλωθεί επιβεβαιωμένη μέγιστη θερμοκρασία λειτουργίας.

Η απαιτούμενη θερμοκρασία της διεργασίας πρέπει να επιβεβαιώνεται πριν από την εγκατάσταση.

Ποια είναι η μέγιστη πίεση λειτουργίας του φίλτρου;

Για το συγκεκριμένο προϊόν δεν έχει δηλωθεί επιβεβαιωμένη μέγιστη πίεση λειτουργίας.

Η ονομαστική διάσταση DN50 και η σύνδεση clamp δεν καθορίζουν από μόνες τους την επιτρεπόμενη πίεση.

Η αντοχή στην πίεση εξαρτάται από το σύνολο της κατασκευής, συμπεριλαμβανομένων:

• Του σώματος του φίλτρου
• Της σύνδεσης clamp
• Του παρεμβύσματος στεγανοποίησης
• Των συγκολλητών ενώσεων
• Της γεωμετρίας των συνδέσεων

Όλα αυτά τα στοιχεία πρέπει να αξιολογούνται ως ενιαίο σύνολο πριν από την επιβεβαίωση της επιτρεπόμενης πίεσης λειτουργίας.

Απαιτεί ηλεκτρική τροφοδοσία το μαγνητικό φίλτρο νεοδυμίου;

Όχι.

Το προϊόν χρησιμοποιεί σύστημα μόνιμων μαγνητών νεοδυμίου.

Δεν απαιτείται ηλεκτρική ενέργεια για τη δημιουργία του μαγνητικού πεδίου.

Η λειτουργία μαγνητικής έλξης δεν απαιτεί ηλεκτρομαγνητικά πηνία, πίνακα ελέγχου ή εξωτερικό τροφοδοτικό.

Αυτό μπορεί να διευκολύνει την ενσωμάτωση του φίλτρου σε κατάλληλες γραμμές διεργασίας εγκαταστάσεων παραγωγής βιοντίζελ.

Πώς καθαρίζεται το μαγνητικό στοιχείο;

Το προϊόν έχει σχεδιαστεί για χειροκίνητο καθαρισμό.

Πριν από οποιαδήποτε εργασία συντήρησης, η διεργασία πρέπει να διακόπτεται με ασφάλεια, το φίλτρο να απομονώνεται από τη σωλήνωση και η πίεση να εκτονώνεται πλήρως. Τα θερμά ή επικίνδυνα υγρά πρέπει να αντιμετωπίζονται σύμφωνα με τις εγκεκριμένες διαδικασίες ασφαλείας της εγκατάστασης.

Μια γενική διαδικασία συντήρησης μπορεί να περιλαμβάνει:

1. Διακοπή της ροής του υγρού και απομόνωση του φίλτρου.
2. Ασφαλή εκτόνωση της πίεσης του συστήματος.
3. Επιβεβαίωση ότι ο εξοπλισμός μπορεί να ανοιχτεί με ασφάλεια.
4. Ελεγχόμενο άνοιγμα της σύνδεσης clamp.
5. Πρόσβαση στο μαγνητικό στοιχείο νεοδυμίου Ø32×190 mm.
6. Απομάκρυνση των συσσωρευμένων σιδηρομαγνητικών σωματιδίων.
7. Επιθεώρηση της μαγνητικής επιφάνειας.
8. Έλεγχο του παρεμβύσματος και των επιφανειών σύνδεσης.
9. Επανασυναρμολόγηση του φίλτρου και πραγματοποίηση των απαραίτητων ελέγχων στεγανότητας πριν από την επανεκκίνηση.

Η τελική διαδικασία πρέπει να ακολουθεί τις εγκεκριμένες οδηγίες ασφαλείας και συντήρησης της εγκατάστασης.

Πόσο συχνά πρέπει να καθαρίζεται το μαγνητικό φίλτρο;

Δεν υπάρχει ένα ενιαίο διάστημα καθαρισμού κατάλληλο για όλες τις μονάδες παραγωγής βιοντίζελ.

Η συχνότητα εξαρτάται από:

• Την ποσότητα του επεξεργαζόμενου υγρού
• Τις ώρες λειτουργίας
• Την ποσότητα σιδηρομαγνητικών ρύπων
• Την κατάσταση του εξοπλισμού πριν από το φίλτρο
• Τη συσσώρευση σωματιδίων στο μαγνητικό στοιχείο

Κατά την αρχική περίοδο λειτουργίας, οι συχνότερες επιθεωρήσεις μπορούν να βοηθήσουν στον καθορισμό κατάλληλου προγράμματος συντήρησης.

Είναι χρήσιμη η παρακολούθηση των μεταλλικών σωματιδίων που συσσωρεύονται;

Ναι.

Η ποσότητα και η μορφή των σωματιδίων που συλλέγονται στο μαγνητικό στοιχείο μπορούν να παρέχουν χρήσιμες πληροφορίες για τη συντήρηση.

Μια απροσδόκητη αύξηση της σιδηρομαγνητικής επιμόλυνσης μπορεί να αποτελέσει λόγο επιθεώρησης του εξοπλισμού πριν από το φίλτρο, όπως:

• Αντλίες
• Βαλβίδες
• Αναμικτήρες
• Άλλα μηχανικά εξαρτήματα

Ωστόσο, η συσσώρευση σωματιδίων από μόνη της δεν αποτελεί βέβαιη διάγνωση μηχανικής βλάβης.

Οι πληροφορίες αυτές πρέπει να αξιολογούνται μαζί με τα υπόλοιπα δεδομένα λειτουργίας και συντήρησης.

Μπορεί το μαγνητικό φίλτρο να συμβάλει στην προστασία του διαχωριστή βιοντίζελ;

Όταν εγκαθίσταται σε κατάλληλη θέση, το φίλτρο μπορεί να συμβάλει στη μείωση της ποσότητας σιδηρομαγνητικών ρύπων που φτάνουν στον διαχωριστή.

Μια πιθανή διάταξη είναι:

Δεξαμενή διεργασίας → Μαγνητικό φίλτρο DN50 → Διαχωριστής

Το φίλτρο αποτελεί πρόσθετο στάδιο ελέγχου των σιδηρομαγνητικών σωματιδίων.

Δεν αντικαθιστά τις απαιτήσεις διήθησης, επιθεώρησης και συντήρησης που καθορίζει ο κατασκευαστής του διαχωριστή.

Ποια είναι η διαφορά από ένα μαγνητικό φίλτρο λαδιού κιβωτίου ταχυτήτων;

Και τα δύο προϊόντα μπορούν να βασίζονται στην αρχή του μαγνητικού διαχωρισμού, αλλά προορίζονται για διαφορετικές εφαρμογές.

Ένα μαγνητικό φίλτρο λαδιού κιβωτίου ταχυτήτων χρησιμοποιείται κυρίως για τον έλεγχο σιδηρομαγνητικών σωματιδίων φθοράς σε συστήματα λίπανσης.

Αντίθετα, το μαγνητικό φίλτρο βιοντίζελ προορίζεται για κατάλληλες γραμμές μεταφοράς υγρών και τροφοδοσίας διαχωριστών σε μονάδες παραγωγής βιοντίζελ.

Επομένως, οι συνθήκες λειτουργίας, οι ιδιότητες των υγρών, οι απαιτήσεις εγκατάστασης και η συμβατότητα των υλικών πρέπει να αξιολογούνται ξεχωριστά.

Ποια είναι η διαφορά από ένα μαγνητικό φίλτρο φυτικών ελαίων;

Ένα μαγνητικό φίλτρο φυτικών ελαίων μπορεί να προορίζεται για επεξεργασία ελαίων ή εφαρμογές της βιομηχανίας τροφίμων.

Το συγκεκριμένο προϊόν προορίζεται κυρίως για βιομηχανικές γραμμές μεταφοράς υγρών και τροφοδοσίας διαχωριστών κατά την παραγωγή βιοντίζελ.

Η βασική λειτουργία του είναι ο έλεγχος σιδηρομαγνητικών μεταλλικών ρύπων κατά την παραγωγή βιοκαυσίμου.

Χωρίς κατάλληλη τεκμηρίωση, το προϊόν δεν πρέπει να παρουσιάζεται αυτομάτως ως πιστοποιημένο ή εγκεκριμένο για επαφή με τρόφιμα.

Μπορεί η Magneteksan να κατασκευάσει μαγνητικά φίλτρα βιοντίζελ κατά παραγγελία;

Ναι.

Η Magneteksan μπορεί να σχεδιάζει και να αξιολογεί εξατομικευμένες λύσεις μαγνητικής διήθησης νεοδυμίου για διαφορετικές γραμμές παραγωγής βιοντίζελ και συστήματα τροφοδοσίας διαχωριστών.

Κατά την επιλογή λαμβάνονται υπόψη:

• Ο τύπος του υγρού διεργασίας
• Το ονομαστικό μέγεθος σύνδεσης
• Ο τύπος και το πρότυπο της σύνδεσης
• Η απαιτούμενη παροχή
• Η θερμοκρασία λειτουργίας
• Η πίεση λειτουργίας
• Η χημική σύσταση του υγρού
• Το υλικό του σώματος του φίλτρου
• Το υλικό στεγανοποίησης
• Ο τύπος των σιδηρομαγνητικών ρύπων
• Οι απαιτήσεις καθαρισμού και συντήρησης

Αυτά τα δεδομένα βοηθούν στην επιλογή κατάλληλης κατασκευής φίλτρου και τρόπου εγκατάστασης.

Ποιες πληροφορίες απαιτούνται για την παραγγελία εξατομικευμένου μαγνητικού φίλτρου βιοντίζελ;

Για την τεχνική αξιολόγηση μιας εξατομικευμένης λύσης μαγνητικής διήθησης συνιστάται να παρέχονται οι ακόλουθες πληροφορίες:

1. Προβλεπόμενη εφαρμογή: Η θέση και ο σκοπός χρήσης στη διαδικασία παραγωγής βιοντίζελ.
2. Υγρό διεργασίας: Ο τύπος του υγρού και η χημική του σύσταση.
3. Ονομαστική διάσταση: Το απαιτούμενο ονομαστικό μέγεθος σύνδεσης.
4. Πρότυπο σύνδεσης: Ο ακριβής τύπος και το πρότυπο της σύνδεσης.
5. Παροχή: Η απαιτούμενη παροχή σε m³/h ή L/min.
6. Πίεση λειτουργίας: Η συνήθης πίεση κατά τη λειτουργία.
7. Πίεση σχεδιασμού: Η μέγιστη απαιτούμενη πίεση σχεδιασμού.
8. Θερμοκρασία: Η συνήθης και η μέγιστη θερμοκρασία λειτουργίας.
9. Ιξώδες: Το ιξώδες του υγρού στις πραγματικές συνθήκες λειτουργίας.
10. Μαγνητικό στοιχείο: Οι απαιτούμενες διαστάσεις του μαγνητικού στοιχείου.
11. Τύπος ρύπων: Τα χαρακτηριστικά των σιδηρομαγνητικών σωματιδίων που πρέπει να συγκρατούνται.
12. Υλικό σώματος: Το προτιμώμενο υλικό κατασκευής του σώματος του φίλτρου.
13. Υλικά στεγανοποίησης: Τα απαιτούμενα υλικά παρεμβυσμάτων και άλλων στοιχείων στεγανοποίησης.
14. Χώρος εγκατάστασης: Ο διαθέσιμος χώρος και η πρόσβαση για συντήρηση.
15. Δοκιμές και τεκμηρίωση: Οι απαιτήσεις δοκιμών, τεχνικών εγγράφων και πιστοποιήσεων.

Η παροχή αυτών των στοιχείων διευκολύνει την τεχνική αξιολόγηση και την επιλογή κατάλληλης κατασκευής μαγνητικού φίλτρου.

Η Magneteksan σχεδιάζει και κατασκευάζει εξατομικευμένα συστήματα μαγνητικής διήθησης για βιομηχανικές διεργασίες επεξεργασίας υγρών. Οι πελάτες μπορούν να αποστείλουν τις τεχνικές απαιτήσεις των γραμμών παραγωγής βιοντίζελ, ώστε να αξιολογηθούν κατάλληλα μαγνητικά φίλτρα νεοδυμίου, συνδέσεις διεργασίας και λύσεις συντήρησης.
