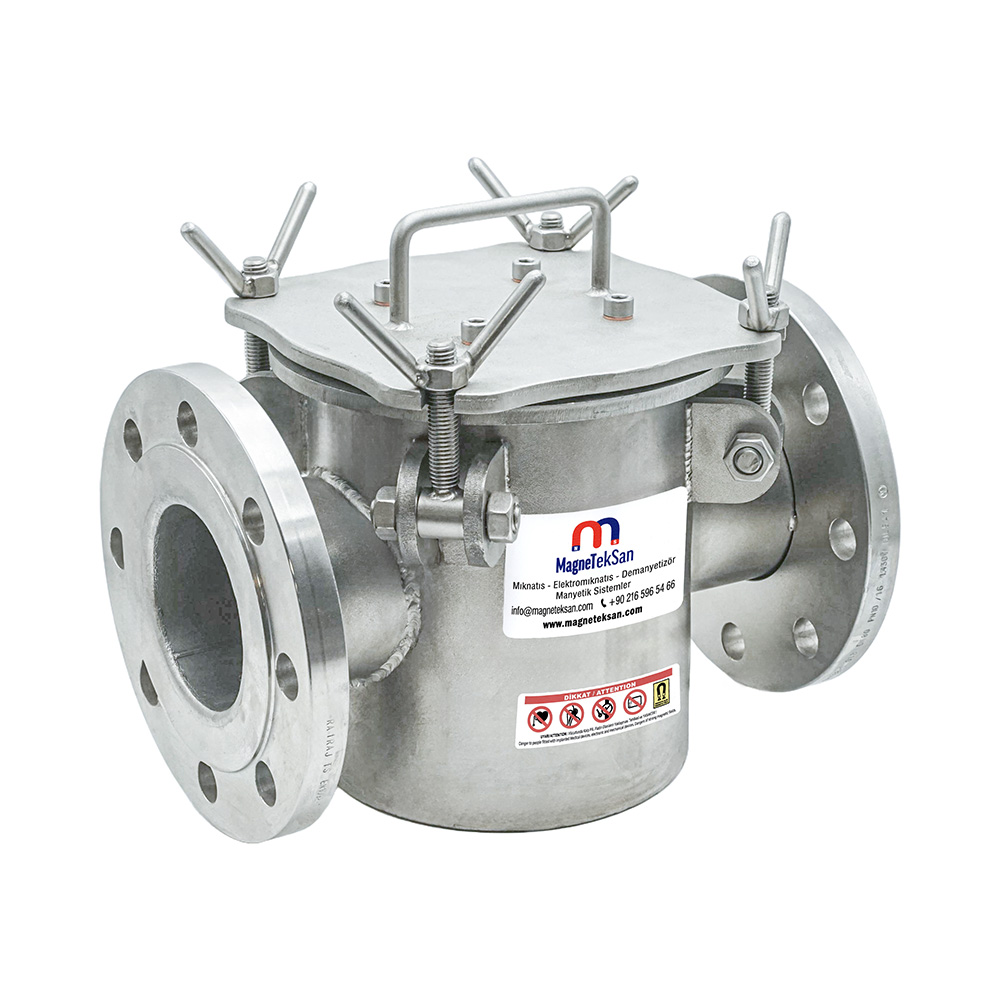

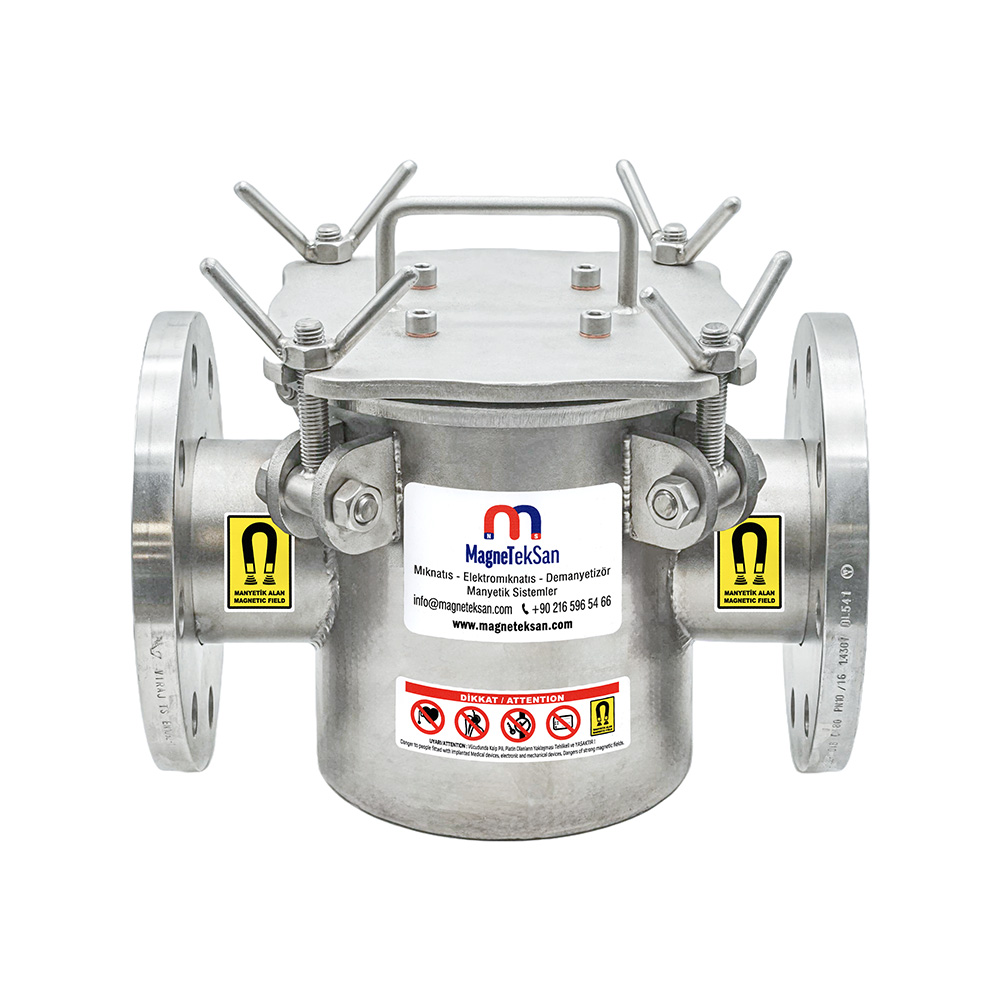

DN80 Neodymium Magneetfilter met Flensaansluiting voor Chillerkoelwatercircuits
DN80 Neodymium Magneetfilter met Flensaansluiting voor Chillerkoelwatercircuits
Algemene kenmerken
- Ontworpen voor industriële chillers en gesloten koelwatercircuits.
- Uitgerust met vier krachtige N42-neodymium magneetstaven.
- Helpt magnetiet en ferromagnetische ijzeroxidedeeltjes uit het koelwater te verwijderen.
- Draagt bij aan de bescherming van pompen, afsluiters en warmtewisselaars tegen magnetische verontreinigingen.
- Geschikt voor inline montage in compatibele DN80-leidingen.
- Voorzien van een handmatig reinigbare magneetstaafconstructie.
- Roestvaststalen uitvoering met een vloeistofdichte behuizing.
- Gepolijste magneetstaven en een gestraalde buitenzijde van de behuizing.
Technische kenmerken
- Model: MGK-MF-51
- Inlaat / Uitlaat: DN80
- Aansluittype: Flensaansluiting
- Aantal magneetstaven: 4
- Afmetingen magneetstaven: Ø32×190 mm
- Magneetmateriaal en -kwaliteit: Neodymium (NdFeB), N42
- Magnetische fluxdichtheid: 10.000–12.000 Gauss
- Maximale bedrijfstemperatuur: 80 °C
- Materiaal behuizing: Roestvast staal AISI 304
- Minimale grootte van opvangbare Fe-deeltjes: 0,03 mm
- Oppervlakteafwerking: Gepolijste staven / gestraalde behuizing
- Constructie en reiniging: Vloeistofdichte RVS-behuizing / handmatige reiniging
Het DN80 neodymium magneetfilter met flensaansluiting is ontworpen voor het opvangen van ferromagnetische verontreinigingen in industriële chillers en gesloten koelwatercircuits. De vier N42-neodymium magneetstaven van Ø32×190 mm, met een opgegeven magnetische fluxdichtheid van 10.000–12.000 Gauss, helpen magnetiet, magnetische ijzeroxiden en ijzerhoudende slijtagedeeltjes uit het water te scheiden. Dankzij de behuizing van roestvast staal AISI 304, de DN80-flensaansluitingen en de handmatig reinigbare magneetconstructie kan het filter worden geïntegreerd in geschikte industriële installaties.
| Technische specificatie | Waarde |
|---|---|
| Productmodel | MGK-MF-51 |
| Producttype | Neodymium magneetfilter |
| Hoofdtoepassing | Chillers en koelwatercircuits |
| Inlaataansluiting | DN80 |
| Uitlaataansluiting | DN80 |
| Aansluittype | Flensaansluiting |
| Aantal magneetstaven | 4 |
| Afmetingen magneetstaven | Ø32×190 mm |
| Magneetmateriaal | Neodymium (NdFeB) |
| Magneetkwaliteit | N42 |
| Magnetische fluxdichtheid | 10.000–12.000 Gauss |
| Maximale bedrijfstemperatuur | 80 °C |
| Materiaal behuizing | Roestvast staal AISI 304 |
| Minimale grootte van opvangbare Fe-deeltjes | 0,03 mm |
| Oppervlakteafwerking | Gepolijste staven / gestraalde behuizing |
| Reinigingsmethode | Handmatig |
1. DN80 magneetfilter voor industriële chillers
Het DN80 magneetfilter is ontwikkeld voor industriële koelsystemen waarin water door leidingen, pompen en temperatuurregelapparatuur circuleert. De belangrijkste functie is het afscheiden van ferromagnetische verontreinigingen die door het koelwater worden meegevoerd.
Het model MGK-MF-51 heeft een DN80-inlaat en DN80-uitlaat met flensaansluitingen. Hierdoor kan het filter worden geïntegreerd in industriële koelwatercircuits met overeenkomstige leidingaansluitingen.
Binnen de behuizing bevinden zich vier N42-neodymium magneetstaven met afmetingen van Ø32×190 mm per staaf. Deze onderdelen bieden magnetische opvangoppervlakken voor ijzerhoudende deeltjes die op het magnetische veld reageren.
Magnetische filtratie vormt een aanvulling op het beheer van de koelwaterkwaliteit. De effectiviteit hangt af van de eigenschappen van de verontreinigingen, de hydraulische bedrijfsomstandigheden en het onderhoud.
2. Neodymium magnetische filtratie in koelwaterleidingen
Magnetische filtratie met neodymium maakt gebruik van permanente magneten om ferromagnetische deeltjes uit een stromende vloeistof te verwijderen. Voor het opwekken van het magnetische veld is geen elektrische voeding van elektromagnetische spoelen nodig.
Het MGK-MF-51-filter is voorzien van magnetische elementen van neodymium met kwaliteitsklasse N42. De opgegeven magnetische fluxdichtheid bedraagt 10.000–12.000 Gauss.
Wanneer het koelwater door de behuizing stroomt, kunnen magnetisch gevoelige deeltjes naar de magneetstaven worden aangetrokken. De opgevangen verontreinigingen blijven op de magnetische oppervlakken achter totdat deze worden gereinigd.
Deze scheidingsmethode is niet bedoeld om alle niet-magnetische verontreinigingen op te vangen. Voor zand, kunststofdeeltjes en bepaalde niet-magnetische metalen kan aanvullende mechanische filtratie noodzakelijk zijn.
3. DN80-flensaansluitingen van het magneetfilter
De DN80-flensaansluitingen maken montage in geschikte industriële leidingsystemen mogelijk. Flensverbindingen zijn demonteerbaar en kunnen de toegankelijkheid tijdens onderhoudswerkzaamheden verbeteren.
Zowel de inlaat als de uitlaat heeft een nominale diameter van DN80. Naast deze nominale aanduiding moeten de daadwerkelijke flensafmetingen en de aansluitgeometrie worden gecontroleerd.
Voor de installatie moet worden nagegaan of tegenflenzen, pakkingen en bevestigingsmiddelen op elkaar aansluiten. De aanduiding DN80 legt op zichzelf geen specifieke flensnorm of drukklasse vast.
De leidingen moeten correct zijn uitgelijnd en voldoende worden ondersteund. Overmatige mechanische belastingen op de filterbehuizing kunnen de dichtheid van de flensverbindingen beïnvloeden.
4. Vier neodymium magneetstaven van Ø32×190 mm
Het MGK-MF-51 magneetfilter bevat vier neodymium magneetstaven. Iedere staaf heeft de opgegeven afmetingen Ø32×190 mm.
De diameter van 32 mm bepaalt de uitwendige geometrie van het magnetische opvangoppervlak. De lengte van 190 mm is de opgegeven axiale maat van iedere magneetstaaf.
Door vier magneetstaven toe te passen ontstaan meerdere opvangoppervlakken binnen de filterbehuizing. Hierdoor zijn verschillende zones beschikbaar waar ferromagnetische deeltjes met het magnetische veld kunnen reageren.
Het aantal en de afmetingen van de staven beïnvloeden ook de beschikbare doorstroomopeningen. Daarom moet de hydraulische geschiktheid worden beoordeeld op basis van de volledige interne constructie.
5. N42-neodymium permanente magneettechnologie
N42-magneten behoren tot de familie van permanente NdFeB-magneetmaterialen. Deze materialen worden toegepast in industriële scheidingsapparatuur waarin een relatief sterk magnetisch veld binnen een compacte constructie nodig is.
In het MGK-MF-51-filter trekken de N42-neodymiumstaven ferromagnetische deeltjes uit het koelwater aan. De magnetische werking vereist geen externe elektrische voeding.
De magneetkwaliteit is slechts één van de factoren die de scheidingswerking bepalen. Ook de magnetische geometrie, de eigenschappen van de deeltjes en hun afstand tot het opvangoppervlak zijn van belang.
De maximale bedrijfstemperatuur van het complete filter bedraagt 80 °C. Uit algemene eigenschappen van neodymiummagneten mag geen hogere toegestane temperatuur voor dit specifieke product worden afgeleid.
6. Magnetische fluxdichtheid van 10.000–12.000 Gauss
De opgegeven magnetische fluxdichtheid van het DN80-filter ligt tussen 10.000 en 12.000 Gauss. Deze specificatie beschrijft een eigenschap van het magnetische systeem en is geen gegarandeerd scheidingsrendement.
Het magnetische veld werkt op ferromagnetische deeltjes die de magneetstaven naderen. In zones met een geschikte magnetische veldgradiënt kunnen gunstige omstandigheden voor deeltjesopvang ontstaan.
De reactie van de deeltjes hangt af van hun samenstelling, afmetingen en blootstellingsduur aan het veld. Daarnaast heeft de stroomsnelheid van het water invloed op de mogelijkheid om deeltjes vast te houden.
Voor een technische beoordeling moet de magnetische fluxdichtheid worden gecombineerd met de werkelijke bedrijfsomstandigheden. Een waarde in Gauss bepaalt op zichzelf niet welk percentage verontreinigingen wordt verwijderd.
7. Magnetiet verwijderen uit gesloten koelwatersystemen
Magnetiet is een ijzeroxide dat kan ontstaan in installaties met ijzerhoudende metalen onderdelen. Door zijn magnetische eigenschappen kan magnetiet met permanente magneten worden afgescheiden.
In gesloten koelwatercircuits kunnen magnetietdeeltjes zich verplaatsen naar pompen, afsluiters en warmtewisselaars. Ophoping van deze deeltjes kan bijdragen aan vervuiling en operationele problemen.
De vier neodymiumstaven van het MGK-MF-51-filter helpen magnetisch gevoelige magnetietdeeltjes uit de waterstroom op te vangen. De verzamelde afzettingen worden tijdens onderhoud verwijderd.
Magnetische filtratie neemt de oorzaken van corrosie niet weg. Controle van de waterchemie, corrosiebescherming en periodiek onderhoud blijven daarom noodzakelijk.
8. Afscheiding van ferromagnetische ijzeroxidedeeltjes
IJzeroxidedeeltjes kunnen ontstaan door corrosie van stalen leidingen en industriële apparatuur. Niet alle ijzeroxiden hebben dezelfde magnetische eigenschappen.
Het DN80-neodymiumfilter is bedoeld om ijzerhoudende verontreinigingen op te vangen die op een magnetisch veld reageren. Sterk ferromagnetische deeltjes zijn doorgaans beter geschikt voor deze scheidingsmethode.
Deeltjes die voldoende dicht langs de magneetstaven stromen, kunnen worden aangetrokken en vastgehouden. Het resultaat hangt af van de verhouding tussen de magnetische krachten en de krachten van de vloeistofstroming.
Niet alle ijzeroxidedeeltjes worden noodzakelijkerwijs tijdens één doorgang opgevangen. De werking hangt af van de materiaaleigenschappen, de stroomsnelheid en de verdeling van het magnetische veld.
9. Bescherming van industriële circulatiepompen
Circulatiepompen zorgen voor watertransport in chillers en industriële koelsystemen. IJzerhoudende slijtage- en corrosiedeeltjes kunnen extra risico’s op vervuiling van pomponderdelen veroorzaken.
Een DN80 magneetfilter kan helpen de hoeveelheid ferromagnetische deeltjes te verminderen die bepaalde installatieonderdelen bereiken. Dit ondersteunt schonere omstandigheden binnen het circulatiesysteem.
De positie van het filter ten opzichte van de pomp hangt af van het hydraulische ontwerp. Plaatsing vóór of na de pomp moet worden afgestemd op de specifieke installatie.
Drukverlies, beschikbare pompopvoerhoogte en onderhoudstoegankelijkheid moeten worden beoordeeld. Het magneetfilter vervangt geen correcte pompselectie of regulier pomponderhoud.
10. Magnetische filtratie ter bescherming van warmtewisselaars
Warmtewisselaars dragen thermische energie over tussen verschillende procesvloeistoffen. Zwevende metaaldeeltjes kunnen bijdragen aan afzettingen op warmteoverdragende oppervlakken.
Ferromagnetische deeltjes zijn vooral relevant wanneer het koelcircuit koolstofstalen leidingen of andere ijzerhoudende onderdelen bevat. Deze deeltjes kunnen met het koelwater naar warmtewisselaars worden vervoerd.
Een magneetfilter op een geschikte locatie kan een deel van de magnetische deeltjes opvangen voordat deze kwetsbare onderdelen bereiken. De plaatsing moet rekening houden met de stromingsrichting en onderhoudsstrategie.
Magnetische filtratie voorkomt niet iedere vorm van vervuiling. Kalkafzettingen, biologische aangroei en niet-magnetische vaste stoffen vragen om andere waterbehandelingsmethoden.
11. Filterbehuizing van roestvast staal AISI 304
De behuizing van het MGK-MF-51-filter is vervaardigd uit roestvast staal AISI 304. Dit materiaal wordt toegepast in industriële apparatuur waarbij corrosiebestendigheid onder geschikte omstandigheden belangrijk is.
De behuizing vormt de constructieve omhulling van de interne magneetstaven. Zij maakt ook deel uit van de vloeistofdichte constructie waar het koelwater doorheen stroomt.
De chemische bestendigheid van AISI 304 hangt af van de toepassingsomstandigheden. De samenstelling van het koelwater, het chloridegehalte en gebruikte reinigingsmiddelen moeten worden beoordeeld.
De materiaalbenaming AISI 304 bepaalt niet automatisch de maximaal toegestane bedrijfsdruk. Daarvoor zijn gegevens over het mechanische ontwerp en de technische documentatie noodzakelijk.
12. Vloeistofdichte roestvaststalen constructie
Het magneetfilter heeft een vloeistofdichte constructie van roestvast staal. Deze uitvoering is bedoeld voor toepassing in geschikte vloeistofcircuits.
Een betrouwbare afdichting is belangrijk in industriële koelinstallaties die langdurig in bedrijf zijn. Flensverbindingen en onderhoudsopeningen moeten tijdens gebruik correct gesloten blijven.
Voor ingebruikname moeten pakkingen, flensuitlijning en bevestigingsmiddelen worden gecontroleerd. Eventuele dichtheids- of drukproeven moeten volgens de toepasselijke technische procedures worden uitgevoerd.
Een vloeistofdichte constructie betekent niet dat het filter onder druk mag worden geopend. Voor onderhoud moet het betreffende leidinggedeelte veilig worden geïsoleerd en drukloos gemaakt.
13. Gepolijste oppervlakken van de magneetstaven
De vier magneetstaven hebben gepolijste buitenoppervlakken. Deze afwerking zorgt voor gladde opvangoppervlakken waarop magnetisch aangetrokken verontreinigingen zich kunnen verzamelen.
Tijdens bedrijf hechten ferromagnetische deeltjes zich aan de magneetstaven. De afzettingen kunnen bestaan uit magnetiet, ijzerhoudende corrosieproducten en metalen slijtagedeeltjes.
Een gepolijst oppervlak kan het handmatig verwijderen van de verzamelde deeltjes vergemakkelijken. Reinigingsgereedschap moet zorgvuldig worden gekozen om krassen en beschadigingen te beperken.
Tijdens onderhoud moeten de staven worden gecontroleerd op slijtage en zichtbare schade. De toestand van de oppervlakken beïnvloedt het gemak waarmee het filter op lange termijn kan worden gereinigd.
14. Gestraalde afwerking van de roestvaststalen behuizing
De buitenzijde van de MGK-MF-51-behuizing heeft een gestraalde oppervlakteafwerking. Deze afwerking betreft de behuizing en verschilt van de gepolijste magneetstaven.
Stralen zorgt voor een gelijkmatige oppervlaktestructuur aan de buitenzijde. Het is een constructief afwerkingskenmerk dat niet met de magnetische scheidingsprestaties mag worden verward.
Periodieke inspecties maken het mogelijk de toestand van de behuizing te controleren. Mechanische beschadigingen, afzettingen en ongeschikte chemicaliën kunnen het oppervlak aantasten.
Reinigingsmiddelen moeten geschikt zijn voor roestvast staal AISI 304. Agressieve stoffen en ongeschikte schurende hulpmiddelen moeten worden vermeden wanneer zij schade kunnen veroorzaken.
15. Handmatige reiniging van de magneetstaafconstructie

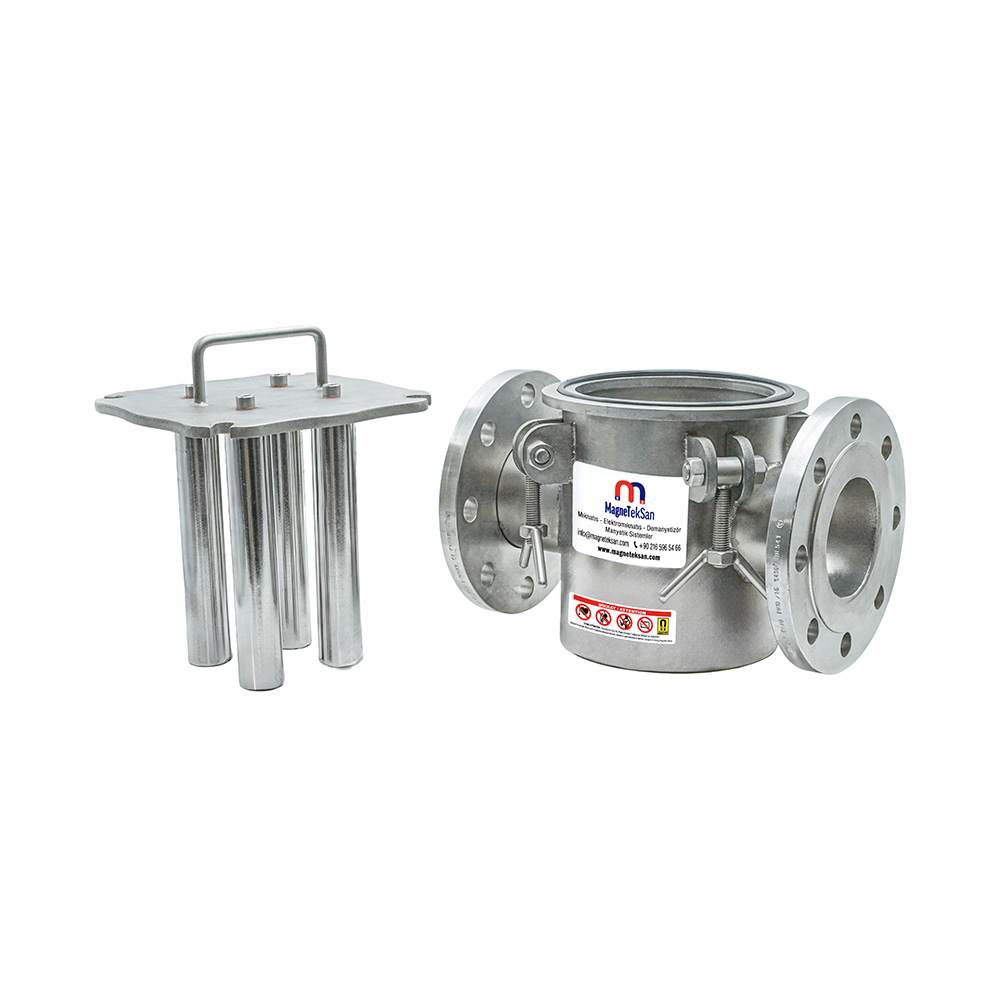

Het MGK-MF-51-filter is ontworpen met een handmatig reinigbare magneetconstructie. Ferromagnetische deeltjes die tijdens bedrijf worden opgevangen, moeten periodiek worden verwijderd.
Voor onderhoud moet het betreffende koelcircuit veilig worden stilgezet of geïsoleerd. Het filter moet drukloos worden gemaakt en tot een veilige temperatuur afkoelen voordat het wordt geopend.
De magneetconstructie wordt verwijderd volgens de daarvoor bestemde onderhoudsprocedure. Vervolgens worden de verzamelde ijzerhoudende deeltjes zorgvuldig van de staafoppervlakken verwijderd.
Na het reinigen moeten de onderdelen correct worden teruggeplaatst en de afdichtingen worden gecontroleerd. Het systeem mag pas opnieuw worden gestart nadat de noodzakelijke veiligheidscontroles zijn uitgevoerd.
16. Onderhoudsintervallen van industriële magneetfilters
De reinigingsfrequentie hangt af van de hoeveelheid ferromagnetische verontreinigingen in het koelwater. Op basis van alleen de magnetische specificaties kan geen universeel onderhoudsinterval worden vastgesteld.
Oudere installaties met gecorrodeerde stalen leidingen kunnen grotere hoeveelheden magnetische afzettingen produceren. Ook de bedrijfsduur en waterchemie beïnvloeden de vervuilingsgraad.
Tijdens de eerste bedrijfsperiode kunnen frequentere inspecties helpen om de ophopingssnelheid vast te stellen. De hoeveelheid verwijderd materiaal levert informatie op voor de onderhoudsplanning.
De onderhoudsintervallen moeten worden aangepast aan de waargenomen omstandigheden. Overmatige ophoping moet worden voorkomen voordat deze de reiniging of werking bemoeilijkt.
17. Maximale bedrijfstemperatuur van 80 °C
De opgegeven maximale bedrijfstemperatuur van het MGK-MF-51-filter is 80 °C. Deze grens geldt voor de complete productconfiguratie.
Temperatuur beïnvloedt de geschiktheid van magneetmaterialen, afdichtingen en andere onderdelen. Daarom moet de volledige filterconstructie worden beoordeeld en niet uitsluitend het magnetische materiaal.
In industriële koelinstallaties moeten de bedrijfstemperaturen binnen de grenzen van alle gebruikte onderdelen blijven. Mogelijke temperatuurschommelingen moeten bij de selectie worden meegenomen.
Voor toepassingen boven 80 °C is een afzonderlijk gevalideerde uitvoering noodzakelijk. De maximale temperatuur mag niet automatisch worden beschouwd als een aanbevolen continue bedrijfstemperatuur voor iedere vloeistof.
18. Opvangbare Fe-deeltjes met een opgegeven minimumgrootte van 0,03 mm
Voor dit product is een minimale grootte van opvangbare Fe-deeltjes van 0,03 mm opgegeven. Deze waarde beschrijft de vermelde mogelijkheid om kleine ijzerdeeltjes magnetisch op te vangen.
De specificatie is niet gelijk aan een absolute filtratiegrens van een gekalibreerd mechanisch filtergaas. Magnetische scheiding hangt af van de magnetische eigenschappen van de deeltjes en de stromingsomstandigheden.
Kleine ferromagnetische deeltjes kunnen worden vastgehouden wanneer zij een voldoende effectieve zone van het magnetische veld passeren. Deeltjes met dezelfde afmetingen maar een andere samenstelling kunnen verschillend reageren.
De waarde van 0,03 mm garandeert geen volledige verwijdering van alle ijzerdeeltjes met deze afmeting. Bij een voorgeschreven scheidingsrendement is een afzonderlijke technische beoordeling nodig.
19. Installatie van een magneetfilter in de chillerretourleiding
De retourleiding van een chiller kan een geschikte plaats zijn voor een magneetfilter. Deze opstelling kan helpen ferromagnetische verontreinigingen op een geselecteerd punt in het koelcircuit te verzamelen.
De geschiktheid van deze positie hangt af van het hydraulische ontwerp en de plaatsing van de apparatuur. In bepaalde installaties kan een andere locatie beter zijn.
Het DN80-flensfilter moet worden geïntegreerd zonder onaanvaardbare hydraulische beperkingen te veroorzaken. Er moeten voldoende leidingondersteuning en onderhoudsruimte aanwezig zijn.
Montage in de retourleiding is geen universele installatievoorschrift. De gekozen positie moet veilig isoleren en handmatig reinigen van het filter mogelijk maken.
20. Inline magnetische scheiding in koelwaterstromen
Het MGK-MF-51-filter functioneert als een inline magneetscheider in een geschikte leiding. Het koelwater stroomt door de behuizing terwijl de permanente magneten daarvoor geschikte deeltjes aantrekken.
Binnen de behuizing bevinden zich vier magneetstaven van Ø32×190 mm. Zij bieden opvangoppervlakken en beïnvloeden tegelijkertijd de beschikbare doorstroomopeningen.
Ferromagnetische deeltjes die voldoende dicht langs de staven passeren, kunnen worden aangetrokken en vastgehouden. De vloeistof vervolgt daarna haar weg naar de uitlaat.
Inline magnetische scheiding is een selectief proces. Het vormt geen gegarandeerde barrière tegen alle zwevende vaste stoffen of opgeloste stoffen.
21. Koelwaterdebiet en dimensionering van DN80 magneetfilters
De aanduiding DN80 verwijst naar de nominale diameter van de inlaat- en uitlaataansluitingen. Zij geeft niet rechtstreeks het maximaal toegestane volumetrische debiet van het complete filter aan.
De magneetstaven nemen een deel van de interne ruimte in beslag en beïnvloeden de verdeling van de waterstroming. Hun plaatsing moet bij de hydraulische beoordeling worden meegenomen.
De werkelijke bedrijfsomstandigheden hangen af van het debiet, de vloeistofeigenschappen, de interne geometrie en de drukcondities van het circuit. Deze factoren bepalen of het filter geschikt is voor de toepassing.
Voor het MGK-MF-51-model is geen geverifieerde numerieke maximale debietwaarde beschikbaar. Het toegestane bedrijfsdebiet moet daarom met een passende hydraulische beoordeling worden bevestigd.
22. Drukverlies en hydraulische compatibiliteit
Bij het toevoegen van apparatuur aan een industrieel koelcircuit moet het drukverlies worden beoordeeld. Iedere component waar vloeistof doorheen stroomt, kan extra hydraulische weerstand veroorzaken.
De geometrie van de behuizing en de aanwezigheid van magneetstaven beïnvloeden de beschikbare doorstroomdoorsneden. Het resulterende drukverlies verandert onder meer met het werkelijke debiet.
De circulatiepomp moet voldoende opvoerhoogte leveren om de totale weerstand van het systeem te overwinnen. Het filter moet samen met leidingen, afsluiters en warmtewisselaars worden beoordeeld.
Voor dit model zijn geen geverifieerde drukverliescurve of maximaal toegestane bedrijfsdruk beschikbaar. Deze parameters moeten worden bevestigd voordat een specifieke hydraulische toepassing wordt goedgekeurd.
23. Magnetische filtratie in koelsystemen voor kunststofspuitgieten
Kunststofspuitgietinstallaties gebruiken koelsystemen om de temperatuur van machines en procesonderdelen te regelen. Het koelwater kan door pompen, verdeelleidingen en temperatuurregelunits circuleren.
Wanneer ijzerhoudende onderdelen aanwezig zijn, kunnen corrosie en slijtage magnetisch gevoelige deeltjes veroorzaken. Deze verontreinigingen kunnen zich door verschillende delen van het koelcircuit verspreiden.
Een DN80 magneetfilter kan worden overwogen voor een geschikte centrale koelwaterleiding. Voor montage moeten de aansluitafmetingen en hydraulische bedrijfsomstandigheden worden gecontroleerd.
Het magneetfilter is niet bedoeld voor het verwijderen van opgeloste zouten, biologische verontreinigingen of niet-magnetische deeltjes. Waterbehandeling en mechanische filtratie blijven afhankelijk van de installatie noodzakelijk.
24. Magneetfilters voor CNC-machinekoeling
CNC-werkplaatsen gebruiken chillers voor gereedschapsmachines en aanvullende apparatuur. Centrale koelsystemen kunnen meerdere machines van koelwater voorzien.
Corrosie en slijtage van ijzerhoudende onderdelen kunnen ferromagnetische deeltjes in het koelcircuit brengen. Deze deeltjes worden vervolgens met de vloeistof meegevoerd.
Het MGK-MF-51-filter kan worden beoordeeld voor leidingen met geschikte DN80-flensaansluitingen en passende bedrijfsomstandigheden. De magneetstaven helpen ferromagnetische verontreinigingen op te vangen.
Bij installatie moeten de eisen van de machinefabrikanten worden gevolgd. Magnetische filtratie vervangt geen voorgeschreven controle van de waterkwaliteit of regulier onderhoud.
25. Magnetische scheiding in koelcircuits van lasersnijmachines
Industriële lasersnijmachines kunnen watercircuits gebruiken om de temperatuur van bepaalde onderdelen te regelen. Deze koelsystemen moeten binnen de door de fabrikant vastgelegde grenzen functioneren.
Wanneer het circuit ijzerhoudende onderdelen bevat, kan corrosie magnetisch gevoelige deeltjes produceren. Deze verontreinigingen kunnen met het koelwater worden vervoerd.
Een magneetfilter kan bijdragen aan het opvangen van dergelijke deeltjes in een geschikt extern koelcircuit. Het MGK-MF-51-model heeft DN80-flensaansluitingen voor overeenkomstige leidingen.
Laserkoelsystemen kunnen strenge eisen stellen aan waterzuiverheid, druk en debiet. Iedere installatie vereist daarom voorafgaande controle van de technische compatibiliteit.
26. Verschillen tussen magnetische en mechanische filtratie
Magnetische en mechanische filtratie werken volgens verschillende fysische principes. Magnetische filtratie trekt magnetisch gevoelige deeltjes aan, terwijl mechanische filtratie vaste stoffen met een fysiek filterelement tegenhoudt.
Het MGK-MF-51-filter gebruikt vier N42-neodymiumstaven voor het opvangen van ferromagnetische verontreinigingen. Het werkt niet als een conventioneel fijnmazig filter.
Zand, kunststofdeeltjes, niet-magnetische kalkaanslag en veel andere verontreinigingen worden niet betrouwbaar door de magneetstaven tegengehouden. Voor deze stoffen kunnen aanvullende filters nodig zijn.
Bij gemengde verontreinigingen kunnen beide filtratiemethoden elkaar aanvullen. De keuze hangt af van de materiaaleigenschappen van de deeltjes en de gewenste koelwaterkwaliteit.
27. Technische beperkingen van het DN80-neodymium magneetfilter
Het MGK-MF-51-filter is bedoeld voor het afscheiden van ferromagnetische deeltjes uit geschikte koelwatercircuits. Het mag niet worden beschouwd als een universeel filter voor alle vaste verontreinigingen.
De opgegeven kenmerken zijn DN80-flensaansluitingen, vier N42-magneetstaven van Ø32×190 mm, een magnetische fluxdichtheid van 10.000–12.000 Gauss en een maximale bedrijfstemperatuur van 80 °C.
De beschikbare specificaties vermelden geen geverifieerde maximale bedrijfsdruk, nominale debietcapaciteit, drukverliescurve of gegarandeerd scheidingsrendement. Deze waarden kunnen niet uitsluitend uit de nominale diameter DN80 worden afgeleid.
Voor installatie moeten chemische compatibiliteit, temperatuur, hydraulische omstandigheden en de eigenschappen van de verontreinigingen worden onderzocht. Sommige toepassingen vereisen aanvullende technische verificatie.
28. Technische beoordeling en langdurige werking van magnetische filtratie
Een juiste keuze van een magneetfilter vereist een analyse van het koelcircuit en de aanwezige verontreinigingen. De nominale leidingdiameter vormt slechts één onderdeel van deze beoordeling.
Het MGK-MF-51-filter combineert een roestvaststalen behuizing met DN80-flensaansluitingen en vier N42-neodymium magneetstaven. Deze constructie is bedoeld om magnetiet en andere ferromagnetische deeltjes uit koelwater op te vangen.
De werking op lange termijn hangt af van correcte montage, geschikte bedrijfsomstandigheden en regelmatige reiniging van de magnetische oppervlakken. De hoeveelheid verzamelde verontreinigingen kan binnen het onderhoudsprogramma worden geregistreerd.
Magnetische filtratie moet deel uitmaken van een bredere strategie voor koelwaterbeheer. Corrosiebeheersing, waterbehandeling, hydraulische dimensionering en aanvullende filtratiemethoden blijven belangrijke onderdelen daarvan.
