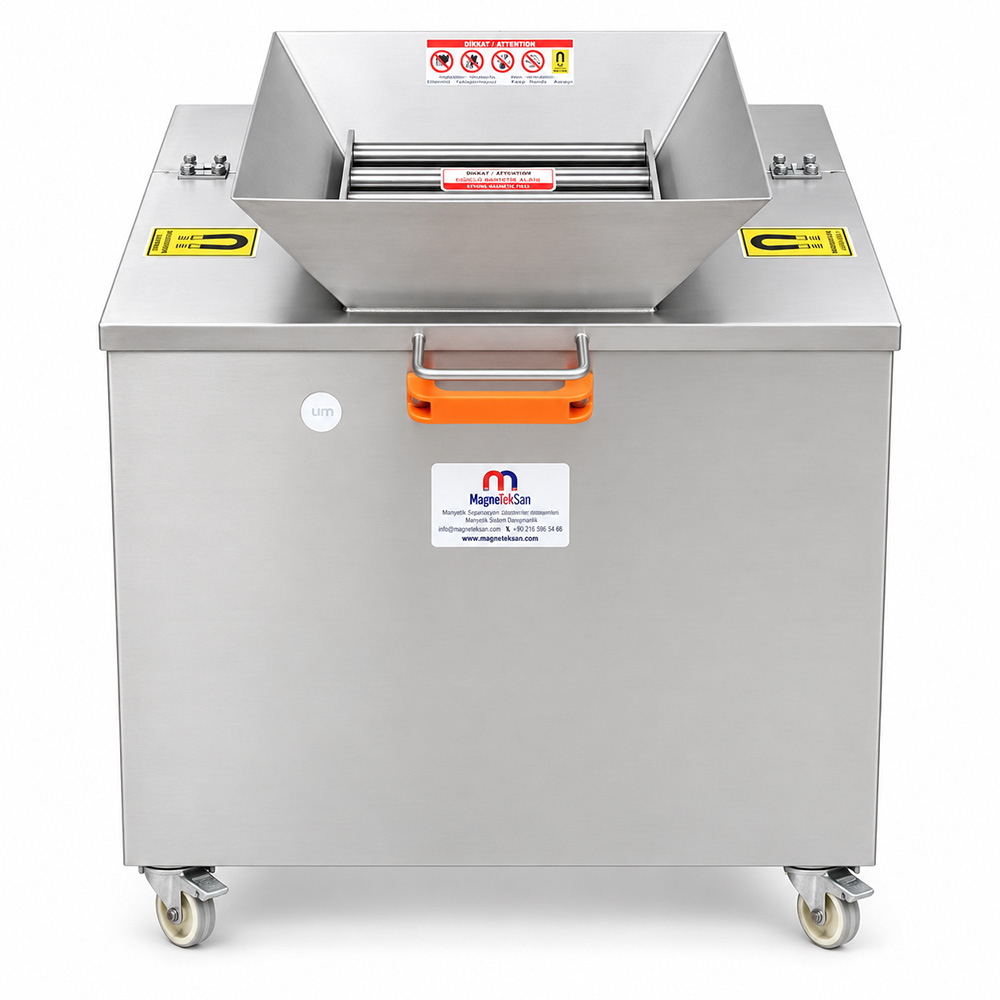

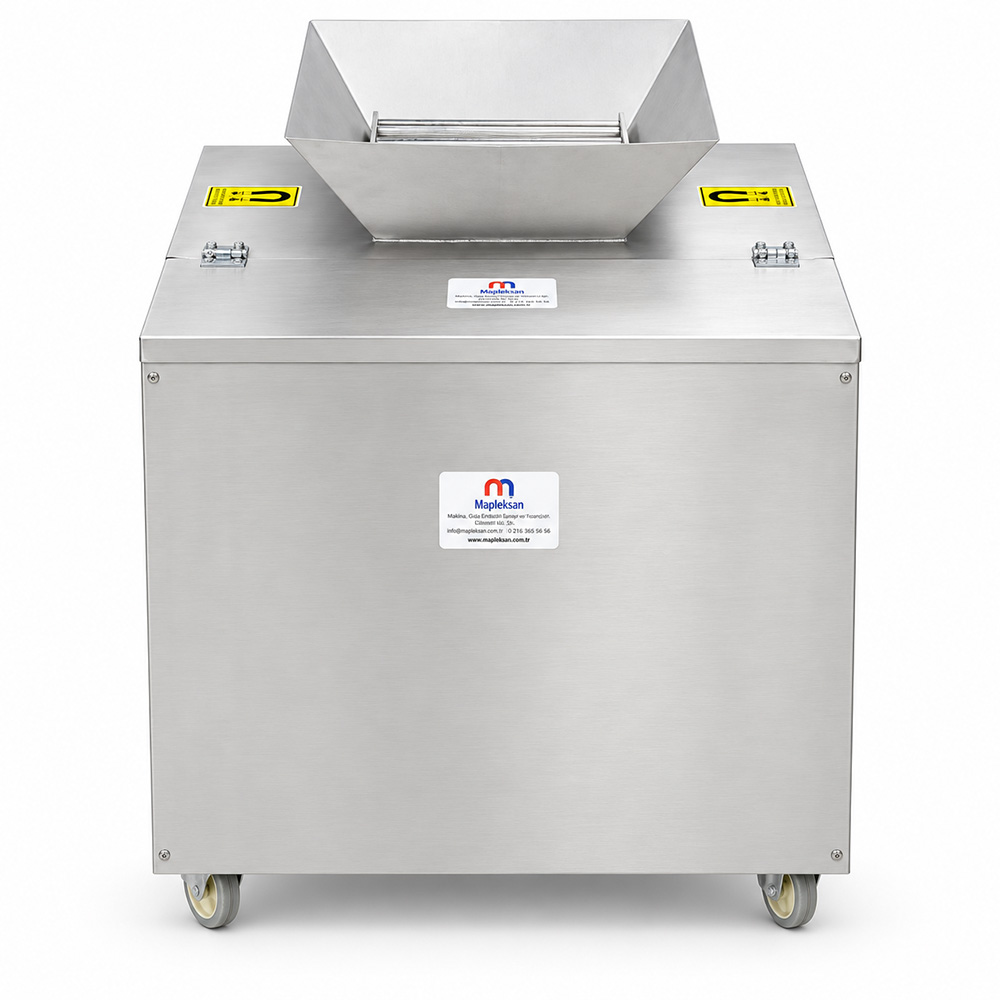

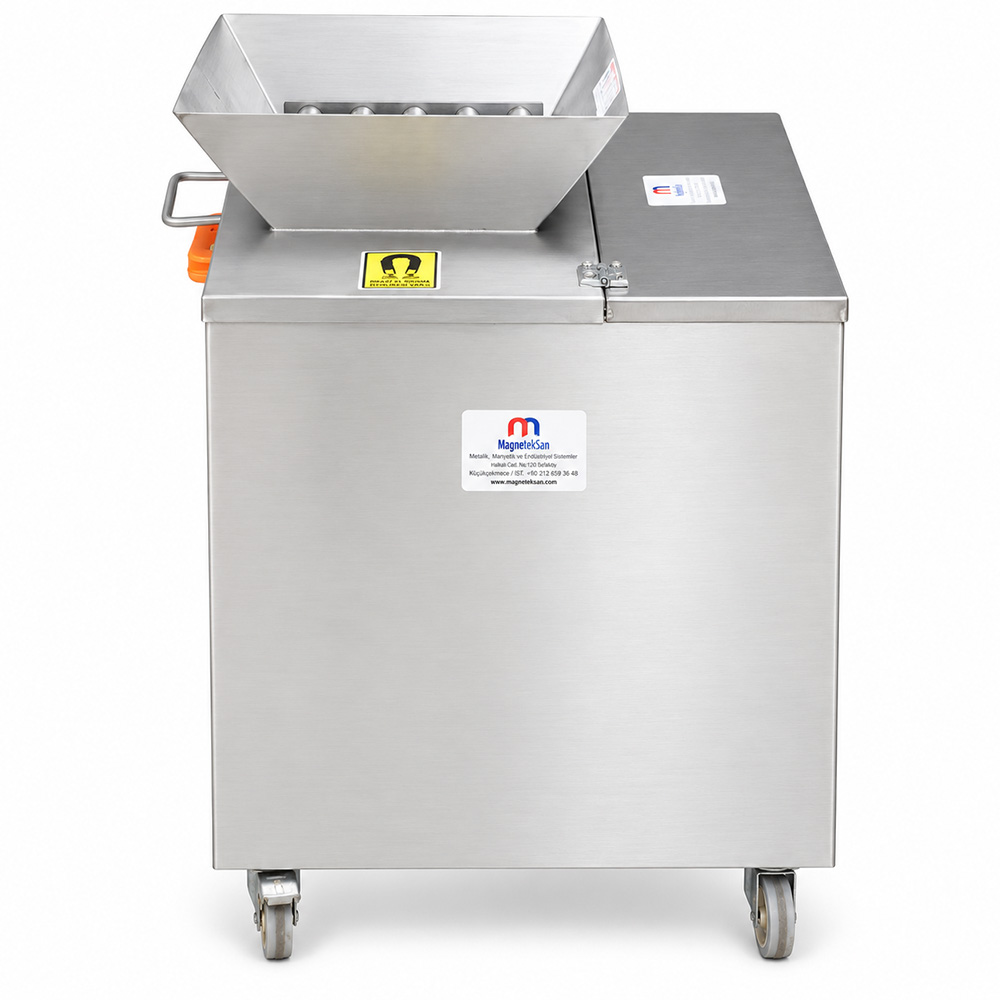

Передвижной сепаратор с магнитной решёткой – 250×250 мм, 5xØ25 мм, неодим N35, 10000 Гаусс

Передвижной сепаратор с магнитной решёткой — это мобильная система магнитной сепарации, предназначенная для удаления ферромагнитных металлических загрязнений из сухих и свободносыпучих материалов при загрузке, перемещении или передаче между производственными этапами. Материал, подаваемый через верхнюю часть системы, проходит через магнитную решётку размером 250×250 мм, состоящую из 5 неодимовых магнитных стержней N35 диаметром Ø25 мм каждый. Железо и подходящие посторонние частицы на основе стали притягиваются и удерживаются на поверхностях магнитных стержней с магнитной индукцией 10000 Гаусс, в то время как основной продукт поступает в расположенный ниже сборный контейнер. Благодаря конструкции из нержавеющей стали AISI 304 и колёсному основанию система может перемещаться между различными рабочими зонами. Постоянная неодимовая магнитная система не требует электрической энергии для создания магнитного поля и имеет максимальную рабочую температуру 80°C.

Техническая характеристика	Значение
Тип продукта	Передвижной сепаратор с магнитной решёткой
Размер магнитной решётки	250×250 мм
Количество магнитных стержней	5 шт.
Диаметр магнитных стержней	Ø25 мм
Класс магнита	Неодим N35
Магнитная индукция	10000 Гаусс
Материал	Нержавеющая сталь AISI 304
Тип конструкции	Колёсная / Мобильная
Подача материала	Сверху
Сбор продукта	Нижний сборный контейнер
Максимальная рабочая температура	80°C
Способ очистки	Ручной
Электропитание	Не требуется

Что такое передвижной сепаратор с магнитной решёткой?

Передвижной сепаратор с магнитной решёткой — это мобильная система магнитной сепарации, в которой магнитная решётка и контейнер для сбора продукта объединены в колёсной конструкции из нержавеющей стали.

Основное назначение системы — удаление ферромагнитных металлических загрязнений из поступающего материала до его попадания в сборный контейнер.

Мобильная конструкция позволяет использовать оборудование в различных рабочих зонах производственного предприятия или участка транспортировки материалов.

Какие преимущества обеспечивает передвижная конструкция?

Система может перемещаться между различными рабочими зонами без необходимости постоянной установки на фиксированной производственной линии.

Это позволяет использовать одно и то же оборудование в следующих местах:

• складские помещения,

• производственные участки,

• зоны подготовки сырья,

• пункты загрузки и передачи материалов.

Колёсная конструкция обеспечивает гибкость для предприятий, которым требуется магнитная сепарация в нескольких рабочих точках.

Как работает система?

Основной принцип работы основан на магнитной сепарации с подачей материала под действием силы тяжести.

Пример технологического процесса

Подача материала ↓ Магнитная решётка 250×250 мм ↓ 5xØ25 мм неодимовых магнитных стержней N35 ↓ Улавливание ферромагнитных металлов ↓ Нижний сборный контейнер

Пока основной немагнитный продукт перемещается вниз под действием силы тяжести, железо и подходящие частицы на основе стали удерживаются на поверхностях магнитных стержней.

Основной продукт поступает в расположенный ниже сборный контейнер.

Для каких материалов может использоваться система?

При условии подходящих физических свойств и характеристик сыпучести система может применяться для следующих материалов:

• гранулы,

• зерно и другие зернистые материалы,

• сухие порошки,

• хлопья,

• сухие смеси,

• различные свободносыпучие виды сырья.

Перед использованием необходимо проверить фактический размер частиц и сыпучесть обрабатываемого материала.

Предназначена ли система для определённой отрасли?

Нет.

Передвижной сепаратор с магнитной решёткой не ограничивается одной конкретной отраслью промышленности.

Он может использоваться для мобильной магнитной сепарации сухих материалов с подходящими физическими характеристиками и свойствами сыпучести.

Это позволяет применять оборудование на различных этапах подготовки материалов и производства.

Как материал подаётся в систему?

Материал поступает в систему через верхнюю загрузочную часть.

Затем под действием силы тяжести он перемещается вниз и проходит через магнитную решётку, состоящую из пяти неодимовых магнитных стержней.

После прохождения зоны магнитной сепарации основной продукт попадает в нижний сборный контейнер.

Какова функция нижнего сборного контейнера?

Нижний контейнер предназначен для временного сбора материала после прохождения магнитной сепарации.

Собранный продукт затем может быть перемещён к следующему технологическому этапу в соответствии с производственными процедурами предприятия.

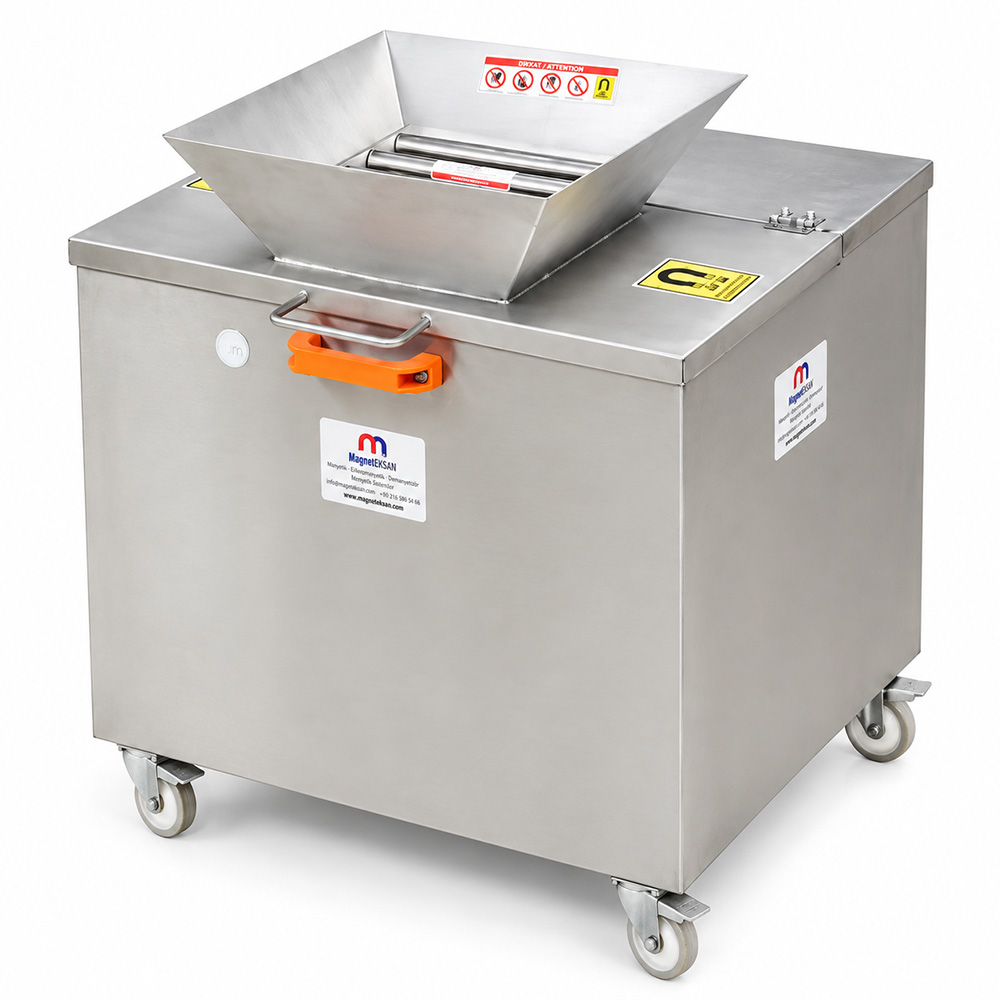

Для чего используется колёсная конструкция?

Колёса облегчают ручное перемещение системы между различными рабочими зонами.

Это особенно полезно, когда одно магнитное сепарационное оборудование необходимо использовать в нескольких точках подготовки сырья или производства.

Мобильная конструкция уменьшает необходимость постоянного размещения оборудования в одном месте.

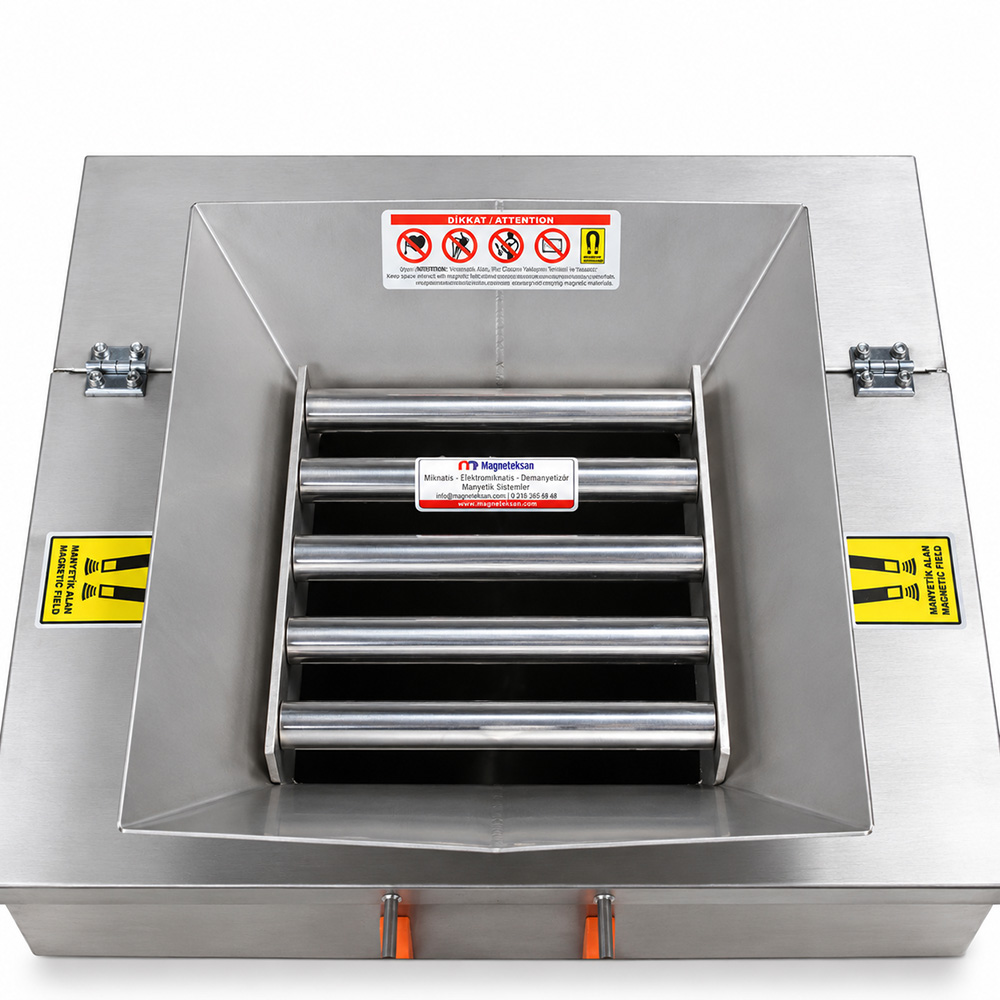

Что означает размер 250×250 мм?

Указанный размер относится к магнитной решётке:

250×250 мм

Это зона магнитной сепарации, в которой продукт проходит через пять магнитных стержней.

Данное значение не обозначает общие габариты всей передвижной системы.

Сколько магнитных стержней содержит система?

Изделие содержит:

5 магнитных стержней

Они образуют магнитную решётку, предназначенную для улавливания подходящих ферромагнитных загрязнений.

Каков диаметр магнитных стержней?

Каждый магнитный стержень имеет диаметр:

Ø25 мм

Магнитные стержни интегрированы в конструкцию магнитной решётки.

Что означает неодим N35?

В изделии используются неодимовые магниты класса N35.

N35 обозначает класс постоянного неодимового магнитного материала, используемого в системе.

Магниты создают магнитное поле без электрической энергии.

Что означает 10000 Гаусс?

Указанное значение магнитной индукции магнитных стержней составляет:

10000 Гаусс

Магнитное поле способствует притяжению и удержанию подходящих ферромагнитных загрязнений на поверхностях стержней.

Однако значение 10000 Гаусс само по себе не означает:

• фиксированное расстояние притяжения,

• определённую грузоподъёмность в килограммах,

• гарантированную степень улавливания металла 100%.

Фактическая эффективность сепарации зависит от характеристик материала и условий эксплуатации.

Какие металлы может улавливать система?

Система может воздействовать на подходящие ферромагнитные материалы, включая:

• железо,

• углеродистую сталь,

• фрагменты стали,

• винты,

• кусочки стальной проволоки,

• мелкие ферромагнитные частицы износа оборудования.

Фактическая эффективность улавливания зависит от физических и магнитных свойств загрязнений.

Может ли система улавливать алюминий?

Нет.

Алюминий не является ферромагнитным материалом в обычных условиях.

Изделие не предназначено для отделения алюминия с помощью постоянного магнитного поля.

Может ли она улавливать медь или латунь?

Нет.

Медь и латунь не являются ферромагнитными материалами в обычных условиях.

Эти металлы не относятся к целевым загрязнениям данного магнитного сепаратора.

Может ли она улавливать нержавеющую сталь?

Магнитные свойства нержавеющей стали зависят от её марки и металлургической структуры.

Некоторые марки нержавеющей стали могут реагировать на магнитное поле, тогда как другие демонстрируют очень слабое магнитное притяжение.

Поэтому улавливание всех загрязнений из нержавеющей стали не может быть гарантировано.

Какие преимущества обеспечивает нержавеющая сталь AISI 304?

Система изготовлена из нержавеющей стали AISI 304.

Этот материал широко используется в промышленных применениях благодаря следующим характеристикам:

• устойчивость к коррозии,

• легко очищаемые поверхности,

• пригодность для промышленных технологических процессов.

Конструкция из нержавеющей стали также облегчает регулярные проверки и очистку.

Какова максимальная рабочая температура?

Максимальная рабочая температура стандартной магнитной системы составляет:

80°C

Для применений при температуре выше 80°C необходимо отдельно оценивать пригодность стандартной конструкции с неодимовыми магнитами N35.

Требуется ли системе электрическая энергия?

Нет.

Магнитное поле создаётся постоянными неодимовыми магнитами.

Поэтому магнитной системе не требуются:

• электрические катушки,

• источник питания,

• панель управления магнитной системой.

Магнитное поле сохраняется без электрической энергии.

Оснащена ли система двигателем?

Нет.

Подача и сбор продукта осуществляются под действием силы тяжести.

Колёса предназначены исключительно для перемещения системы между различными рабочими зонами.

Выполняет ли магнитная решётка механическое просеивание материала?

Нет.

Термин «магнитная решётка» в данном случае не означает традиционное механическое сито, которое классифицирует материалы по размеру частиц.

Основное назначение системы — улавливание подходящих ферромагнитных металлических загрязнений.

Продукт проходит через промежутки между магнитными стержнями, а не через обычное ситовое полотно.

Как очищаются магнитные стержни?

После безопасной остановки подачи материала накопившиеся металлические загрязнения могут быть вручную удалены с поверхностей магнитных стержней.

При очистке необходимо уделять особое внимание следующим факторам:

• сильное магнитное поле,

• острые металлические фрагменты,

• безопасное обращение с магнитной конструкцией.

Как часто необходимо очищать систему?

Частоту очистки следует определять на основании следующих факторов:

• количество обрабатываемого материала,

• продолжительность работы,

• количество металлических загрязнений в продукте.

Универсального интервала очистки, подходящего для всех применений, не существует.

Влияет ли накопление металла на эффективность сепарации?

Да.

Чрезмерное накопление ферромагнитного материала на поверхностях стержней может уменьшить доступную активную магнитную поверхность.

Поэтому рекомендуется проводить регулярные проверки и очистку.

Можно ли проверять магнитное поле с помощью гауссметра?

Да.

Поверхности магнитных стержней можно периодически проверять с помощью подходящего гауссметра.

Для получения сопоставимых результатов рекомендуется при каждой проверке использовать одинаковые точки измерения и один и тот же метод.

Может ли произойти засорение потока материала?

Это зависит от физических характеристик материала, включая:

• размер частиц,

• содержание влаги,

• сыпучесть,

• склонность к налипанию,

• скорость подачи.

Перед началом регулярной эксплуатации рекомендуется проверить прохождение фактического продукта через систему.

Какова производительность в тоннах в час?

Без оценки конкретного применения для данного изделия не следует указывать фиксированную производительность в тоннах в час.

Фактическая производительность зависит от физических характеристик материала и скорости подачи оператором.

Что произойдёт при слишком быстрой подаче материала?

Чрезмерно быстрая подача может повлиять на:

• контролируемое прохождение материала между магнитными стержнями,

• характер потока материала,

• заполнение сборного контейнера.

Поэтому рекомендуется контролируемая подача материала.

Можно ли использовать систему для мобильной передачи продукта?

Да.

После прохождения магнитной сепарации продукт собирается в нижнем контейнере.

Затем передвижную систему можно переместить к другому технологическому участку.

Возможность мобильной передачи материала является одной из основных особенностей системы.

Можно ли использовать систему между складом и производственным участком?

Да.

В подходящих процессах сырьё может загружаться в систему на складе, проходить через магнитную решётку и собираться в нижнем контейнере.

После этого передвижная система может быть перемещена в производственную зону.

Однако изделие не ограничивается только этим применением и может использоваться в других подходящих процессах передачи материала.

Можно ли использовать её вместо стационарного магнитного сепаратора?

Система может подходить для применений, где не требуется постоянная установка сепарационного оборудования или предпочтительно мобильное использование в различных местах.

Для непрерывных производственных линий с высокой производительностью стационарные или автоматические магнитные сепараторы могут быть более подходящими.

Нужно ли фиксировать колёса во время работы?

Во время эксплуатации система должна быть надёжно установлена во избежание непреднамеренного перемещения.

Если колёса оснащены тормозами, их следует задействовать перед началом работы.

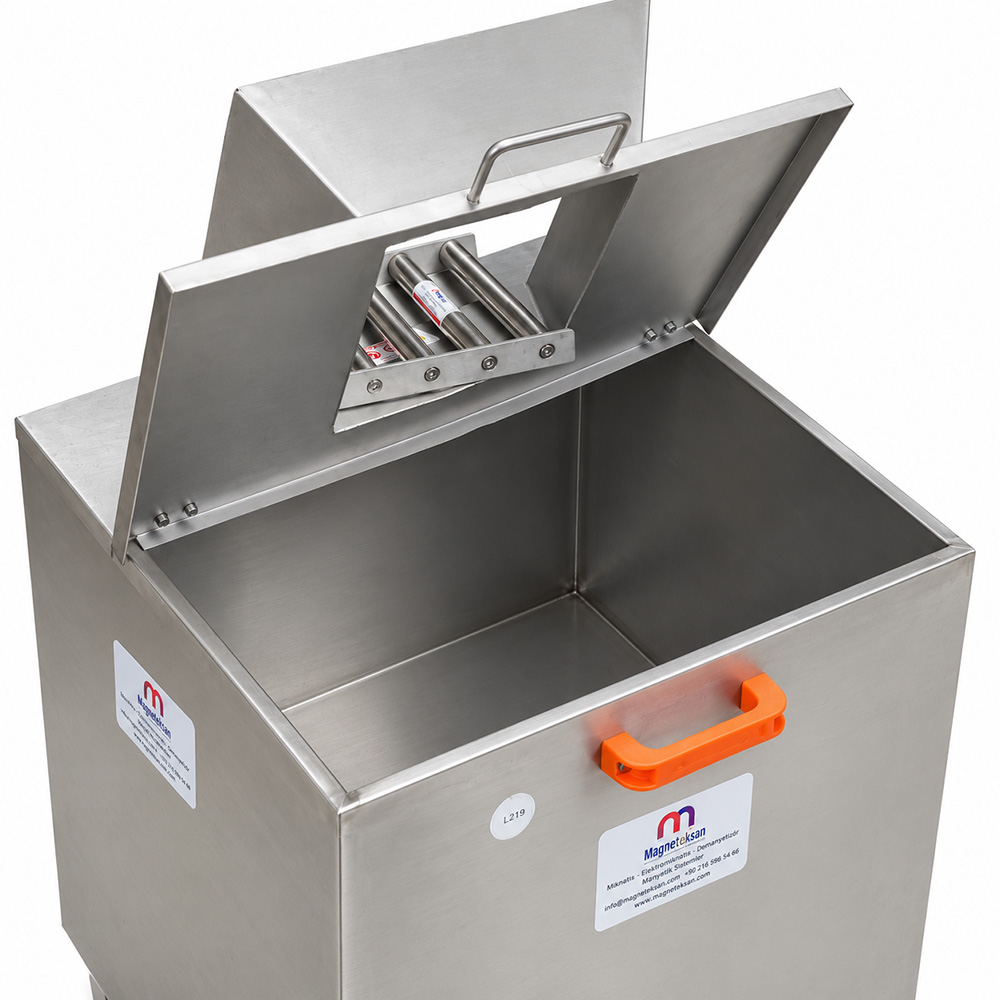

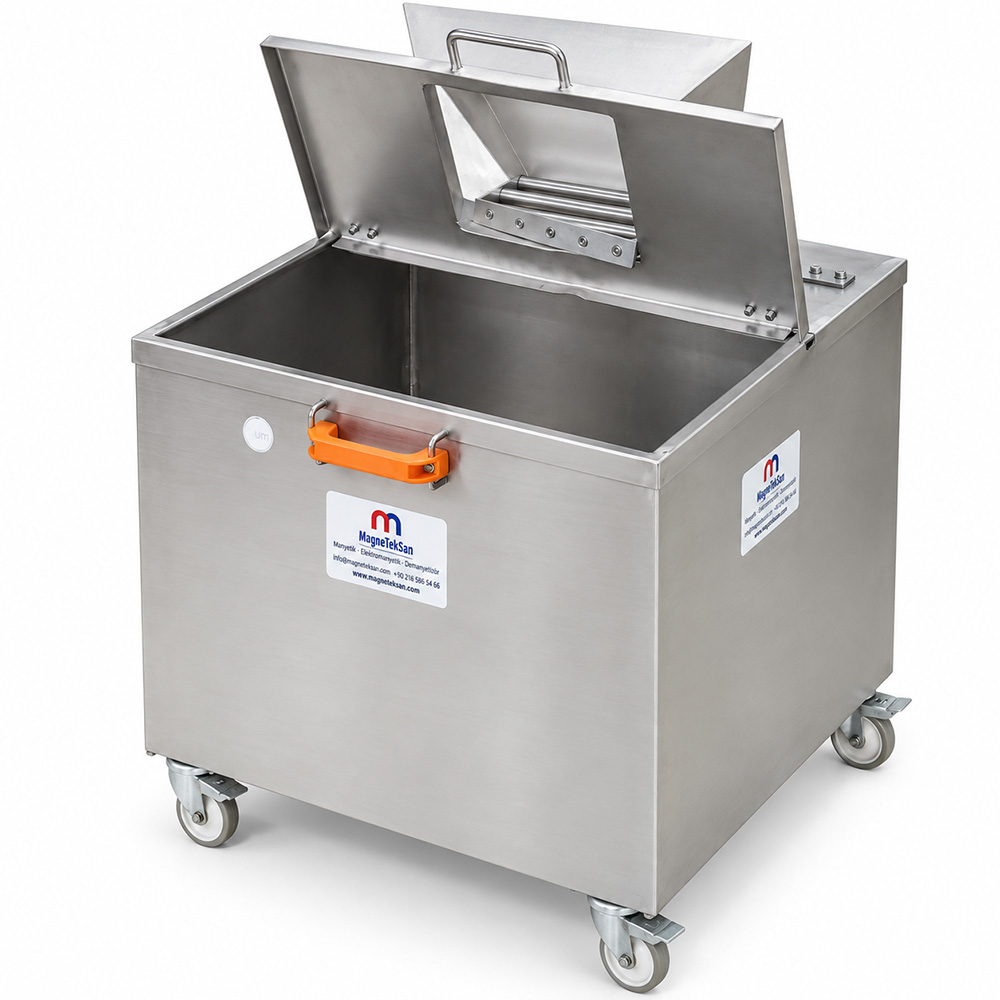

Можно ли открыть верхнюю часть?

Да.

Конструкция, показанная на фотографиях изделия, имеет открывающуюся верхнюю часть, обеспечивающую доступ к зоне магнитной сепарации и сборному контейнеру.

Это может облегчать следующие операции:

• осмотр,

• очистку,

• техническое обслуживание.

Как следует очищать всю систему?

При смене продукта или проведении периодического технического обслуживания следующие компоненты необходимо очищать в соответствии с подходящими процедурами предприятия:

• магнитные стержни,

• верхнюю загрузочную часть,

• сборный контейнер,

• внутренние поверхности из нержавеющей стали.

Метод очистки должен соответствовать характеристикам обрабатываемого материала.

Можно ли использовать систему с различными видами сырья?

Да.

Система может использоваться с различными подходящими сухими и свободносыпучими материалами.

Однако при переходе с одного материала на другой необходимо учитывать:

• остатки предыдущего продукта,

• риск перекрёстного загрязнения,

• требования к очистке.

Эти вопросы должны регулироваться собственными рабочими процедурами предприятия.

Заменяет ли система металлодетектор?

Нет.

Передвижной сепаратор с магнитной решёткой физически улавливает подходящие ферромагнитные загрязнения с помощью постоянного магнитного поля.

Металлодетектор работает по другому принципу обнаружения.

Если этого требует технологический процесс, магнитная сепарация и металлодетекция могут использоваться совместно.
