Ø25×215 мм – Неодимовый магнитный стержень – Для дозировочной машины, внутренняя резьба M8 с двух сторон

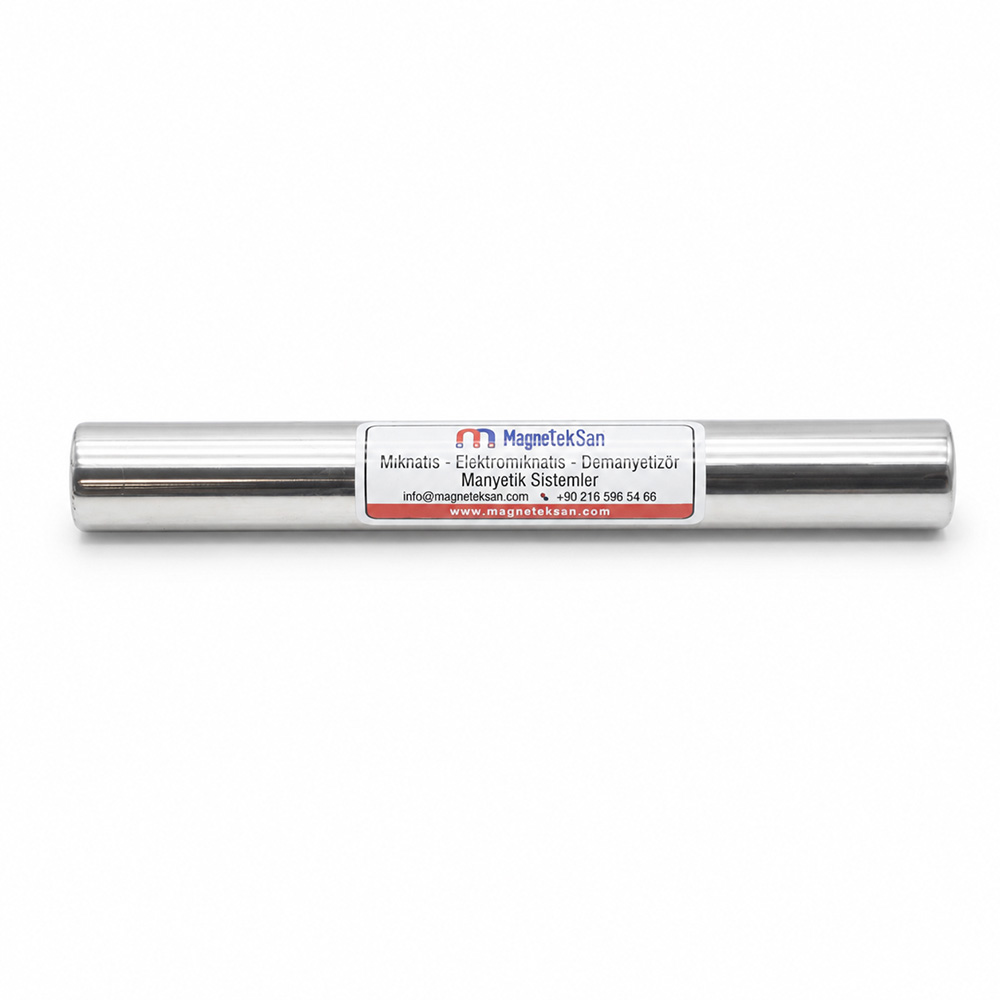

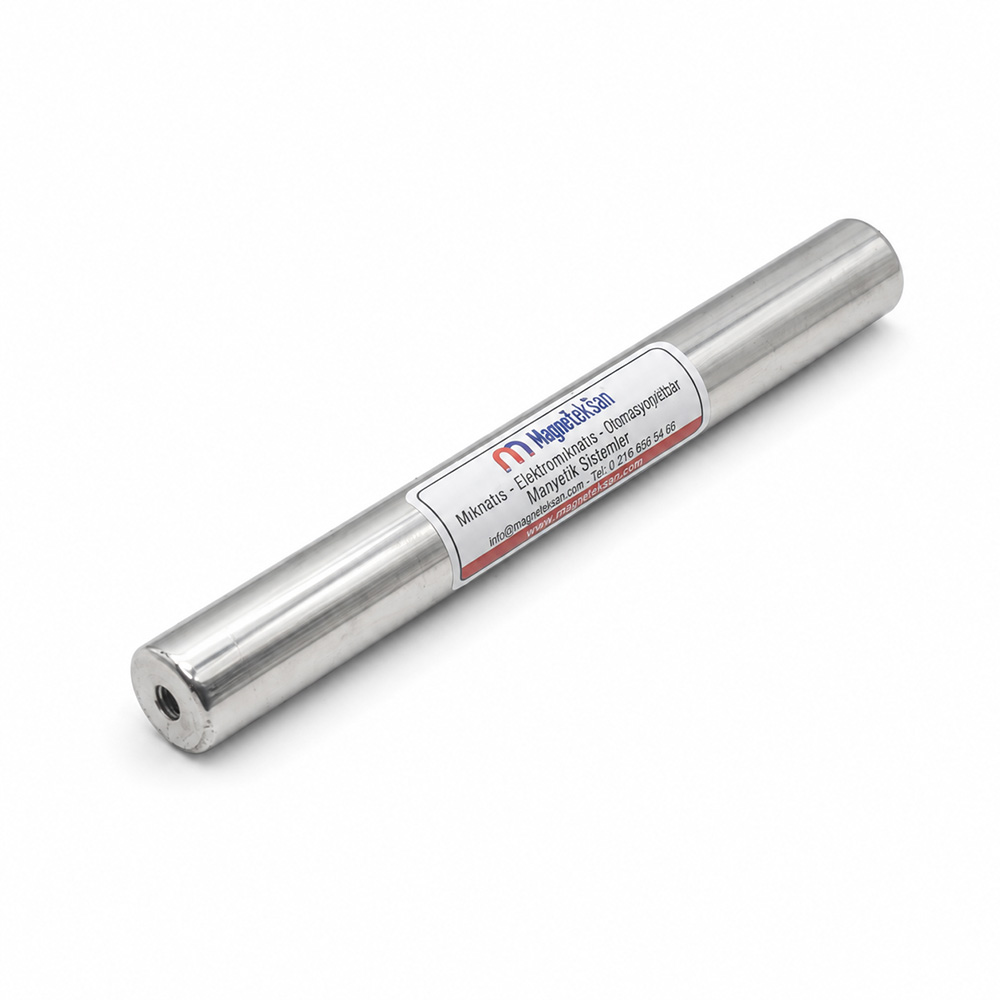

Магнитный стержень для дозатора Ø25×215 мм — компактный постоянный неодимовый магнит, предназначенный для улавливания ферромагнитных металлических частиц из потоков подходящих порошков и гранул в дозировочном и упаковочном оборудовании. Внутренняя резьба M8 на обоих концах позволяет закреплять стержень с двух сторон; изделие очищается вручную и не требует электроэнергии для создания магнитного поля.

Технический параметр	Характеристика
Тип изделия	Неодимовый магнитный стержень
Основное применение	Дозировочные и упаковочные машины
Диаметр	Ø25 мм
Длина	215 мм
Размеры	Ø25×215 мм
Магнитная система	Постоянные неодимовые магниты
Тип соединения	Внутренняя резьба
Размер резьбы	M8
Количество соединений	2
Расположение соединений	На обоих концах
Способ монтажа	Двустороннее крепление
Способ очистки	Ручной
Электропитание	Не требуется
Подходящие материалы	Порошки, гранулы и сыпучие материалы
Типичные места установки	Бункер, дозировочная камера, канал подачи
Основная функция	Улавливание ферромагнитных металлических частиц

1. Что такое магнитный стержень для дозатора?

Магнитный стержень для дозатора — это элемент магнитной сепарации, предназначенный для улавливания ферромагнитных металлических частиц в потоках материалов, проходящих через дозировочное, фасовочное и упаковочное оборудование.

Модель Magneteksan Ø25×215 мм оснащена системой постоянных неодимовых магнитов и внутренней резьбой M8 на каждом конце.

Основные характеристики:

• Диаметр: Ø25 мм
• Длина: 215 мм
• Размеры: Ø25×215 мм
• Магнитная система: Постоянные неодимовые магниты
• Соединение: Две внутренние резьбы M8
• Крепление: С двух сторон
• Очистка: Ручная
• Электропитание: Не требуется

Компактная конструкция позволяет рассматривать изделие для установки в узких каналах оборудования, где применение длинного магнитного стержня затруднено.

Это компонент магнитной сепарации, а не самостоятельная дозировочная машина.

2. Почему магнитная сепарация важна в дозировочных машинах?

Дозировочные машины используются для подачи и распределения материалов в определённых количествах.

Перед фасовкой продукт может проходить через различные механические узлы:

• Загрузочные бункеры
• Шнековые питатели
• Смесители
• Дозировочные камеры
• Весовые системы
• Каналы транспортировки продукта
• Фасовочные и упаковочные машины

Износ механических деталей, повреждение стальных компонентов или остатки после технического обслуживания могут приводить к попаданию ферромагнитных частиц в материал.

Магнитный стержень, установленный в подходящей точке, помогает удерживать такие частицы.

Магнитную сепарацию следует рассматривать как один из элементов общей системы контроля посторонних включений.

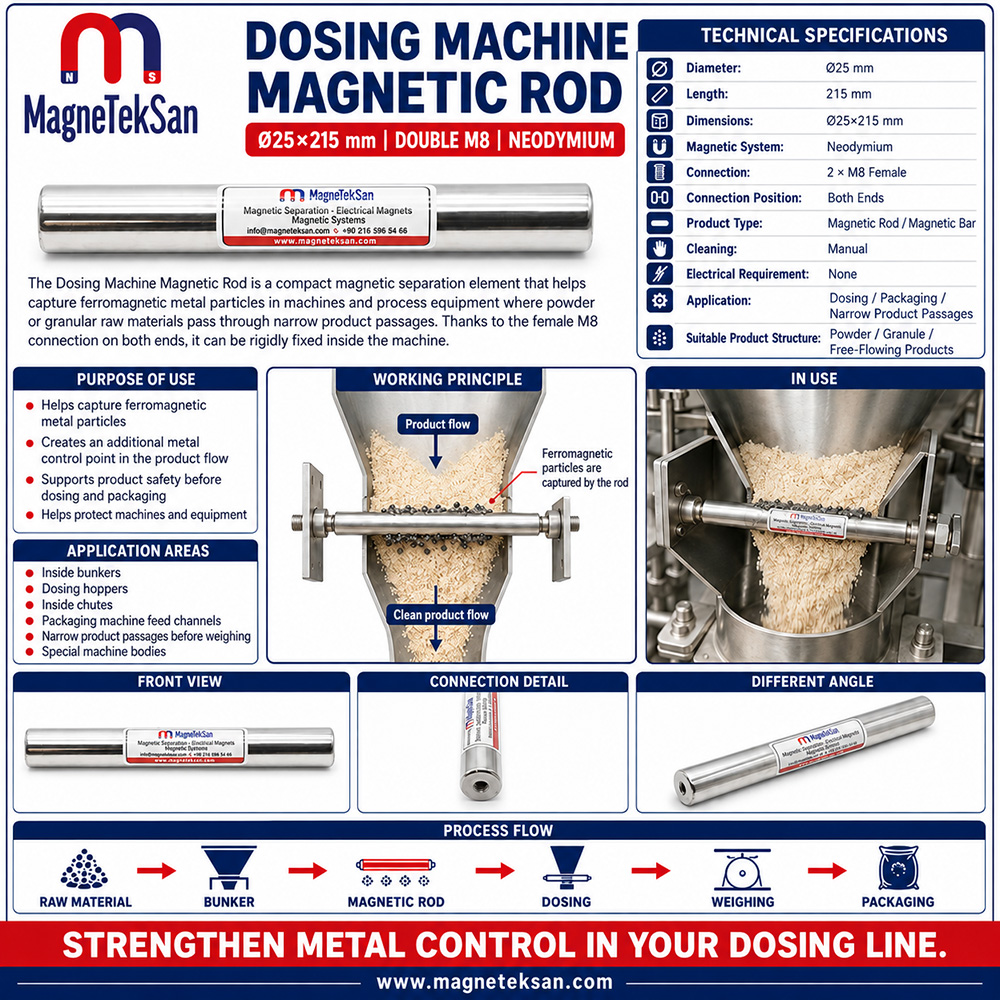

3. Как работает неодимовый магнитный стержень Ø25×215 мм?

Внутри стержня расположены постоянные неодимовые магниты, создающие магнитное поле без внешнего электропитания.

Когда порошок или гранулы проходят рядом с активной поверхностью стержня, частицы с достаточными ферромагнитными свойствами могут притягиваться к нему.

Последовательность работы:

1. Сырьё поступает в дозировочное оборудование.
2. Материал проходит через бункер или канал подачи.
3. Поток движется вокруг магнитного стержня.
4. Ферромагнитные частицы приближаются к магнитному полю.
5. Подходящие частицы железа и стали притягиваются к стержню.
6. Основной продукт продолжает движение по технологической линии.
7. Удержанные частицы удаляются при ручной очистке.

Пример технологической схемы:

Сырьё → Бункер → Магнитный стержень → Дозирование → Взвешивание → Упаковка

Фактическая эффективность улавливания зависит от свойств частиц, распределения магнитного поля, условий потока и расстояния до поверхности стержня.

4. Какие преимущества даёт длина 215 мм?

Длина 215 мм — одна из основных конструктивных особенностей этой модели.

Компактный стержень может применяться в относительно узких проходах оборудования, где монтаж более длинных магнитных элементов затруднён.

Возможные области применения:

• Небольшие дозировочные бункеры
• Компактные фасовочные машины
• Узкие каналы подачи
• Дозировочные камеры
• Короткие участки транспортировки материала

Перед установкой необходимо проверить доступное монтажное пространство, включая размеры крепёжных элементов.

Номинальная длина 215 мм не означает автоматической совместимости со всеми отверстиями аналогичной ширины.

5. Какое значение имеет диаметр Ø25 мм?

Номинальный наружный диаметр магнитного стержня составляет 25 мм.

Цилиндрическая форма позволяет устанавливать его в соответствующим образом спроектированные каналы подачи продукта и механические опоры.

При проектировании учитывают:

• Свободное сечение для прохождения материала
• Зазоры вокруг стержня
• Конструкцию крепления
• Доступность очистки
• Возможность скопления материала

Компактный цилиндрический элемент в некоторых случаях легче интегрировать в машину, чем более крупный магнитный сепаратор.

Однако только по диаметру нельзя определить магнитную индукцию или эффективность сепарации.

6. Зачем нужна внутренняя резьба M8 на обоих концах?

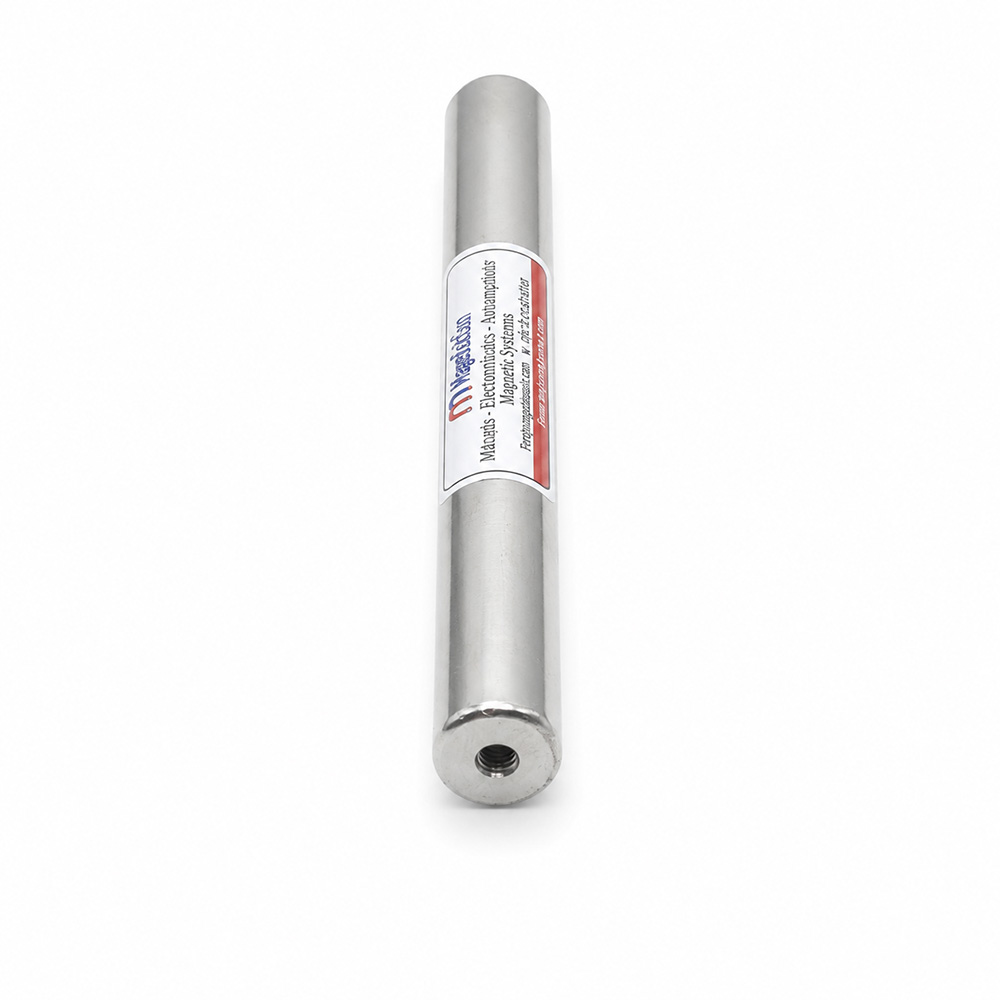

Изделие имеет две внутренние резьбы M8, по одной на каждом конце.

Такая конструкция позволяет механически закреплять стержень с двух сторон с помощью подходящих крепёжных элементов.

Схема соединения:

Внутренняя резьба M8 ← Магнитный стержень Ø25×215 мм → Внутренняя резьба M8

Возможные способы монтажа:

• Между двумя стенками машины
• Между противоположными опорными пластинами
• Внутри узкого продуктового канала
• В специально разработанной раме магнитного сепаратора

Двустороннее крепление позволяет задавать положение стержня в конструкции оборудования.

При монтаже необходимо учитывать длину зацепления резьбы, механические нагрузки, вибрации и доступность обслуживания.

7. Где устанавливается магнитный стержень в дозировочной машине?

Место установки зависит от конструкции оборудования и характера движения материала.

Возможные точки монтажа:

• В загрузочном бункере
• В дозировочной камере
• Поперёк узкого канала подачи
• Перед весовым узлом
• Перед фасовочной или упаковочной секцией

Стержень следует располагать так, чтобы материал проходил достаточно близко к его активной магнитной поверхности.

Монтаж вне основного потока может снизить вероятность улавливания металлических частиц.

Также необходимо учитывать зазоры до движущихся частей машины и возможность безопасной очистки.

8. Можно ли использовать стержень в упаковочных машинах?

Да. Модель Ø25×215 мм может рассматриваться для установки в соответствующим образом спроектированное упаковочное оборудование.

Она может выполнять функцию дополнительной точки магнитного контроля перед фасовкой продукта.

Возможные места установки:

• Загрузочный бункер упаковочной машины
• Выход канала транспортировки продукта
• Вход дозировочного узла
• Вход весовой системы
• Фасовочный канал

Пример:

Сыпучий материал → Магнитная сепарация → Дозирование → Фасовка → Упаковка

Монтаж не должен создавать недопустимых сужений или заторов в потоке материала.

Окончательное положение стержня определяется конструкцией машины.

9. Для каких материалов подходит магнитный стержень?

Изделие может рассматриваться для процессов обработки подходящих сухих и свободно сыпучих материалов.

Примеры:

• Порошкообразное сырьё
• Пластиковые гранулы
• Гранулированные промышленные материалы
• Сухие смеси
• Другие подходящие сыпучие продукты

Пригодность зависит от сыпучести материала, технологических условий и геометрии оборудования.

Мелкодисперсные порошки могут вести себя иначе, чем крупные гранулы, при прохождении вокруг одного и того же стержня.

Для каждого применения следует отдельно оценивать риск налипания, образования сводов и требования к очистке.

10. Какие ферромагнитные загрязнения способен улавливать стержень?

Постоянные неодимовые магниты притягивают материалы с достаточно выраженными ферромагнитными свойствами.

Возможные загрязнения:

• Частицы железа
• Фрагменты углеродистой стали
• Ферромагнитные обрезки проволоки
• Продукты износа стальных деталей
• Части подходящих стальных крепёжных элементов
• Железосодержащая металлическая стружка

Возможность удержания зависит от размера, формы, магнитных свойств частиц и их расстояния до магнитной поверхности.

Для данной модели не указаны гарантированный минимальный размер улавливаемых частиц или определённый процент сепарации.

Такие параметры необходимо подтверждать испытаниями при заданных условиях эксплуатации.

11. Может ли стержень улавливать алюминий, медь и латунь?

Нет. Обычный постоянный магнитный стержень не обеспечивает надёжного притяжения неферромагнитных металлов, таких как алюминий, медь и латунь, аналогично железу или подходящим сталям.

Поэтому изделие не следует использовать как единственное средство контроля всех видов металлических загрязнений.

Если требуется обнаружение неферромагнитных металлов, могут понадобиться дополнительные технологии.

Правильно подобранный промышленный металлодетектор может дополнять магнитную сепарацию.

12. Какие преимущества обеспечивает двустороннее крепление?

При двустороннем креплении магнитный стержень поддерживается с обоих концов.

Это предоставляет дополнительные возможности для фиксации его положения внутри оборудования.

Возможные преимущества:

• Установка между двумя стенками машины
• Задание горизонтального положения
• Интеграция в компактную опорную раму
• Демонтаж через доступные точки крепления
• Возможность проектирования крепления с учётом вибраций

Фактическая механическая устойчивость зависит от конструкции опор, крепёжных элементов и действующих нагрузок.

Двустороннее крепление не отменяет необходимости инженерной проверки.

13. Можно ли установить магнитный стержень внутри бункера?

Да. Такая установка может рассматриваться при подходящих размерах бункера.

Бункеры часто направляют материал к более узкому выходу, что может создавать подходящую зону для размещения магнитного элемента рядом с потоком.

Необходимо проверить:

• Размеры выходного отверстия
• Характер движения материала
• Ориентацию стержня
• Доступные точки крепления
• Возможность очистки
• Риск образования заторов

Магнитный стержень не должен создавать недопустимое препятствие на выходе из бункера.

При возникновении зависания материала схему установки следует пересмотреть.

14. Возможна ли установка в канале подачи материала?

Да, если размеры канала и условия работы подходят для этого.

Магнитный стержень можно установить поперёк потока для создания локальной зоны магнитной сепарации.

Две внутренние резьбы M8 позволяют закрепить его на соответствующим образом спроектированных опорах.

Важные параметры:

• Внутренняя ширина канала
• Направление потока
• Скорость движения продукта
• Доступные зазоры
• Положение стержня относительно основного потока
• Доступ для обслуживания

Если стержень расположен далеко от основного потока, его практическая эффективность может быть ограниченной.

15. Всегда ли достаточно одного магнитного стержня Ø25×215 мм?

Не всегда.

Один магнитный стержень может быть полезен в узком канале, но его может оказаться недостаточно для широкого прохода или толстого слоя материала.

Некоторые ферромагнитные частицы могут проходить слишком далеко от магнитной поверхности.

Возможные альтернативы:

• Несколько магнитных стержней
• Шахматное расположение стержней
• Магнитные решётки
• Выдвижные магнитные сепараторы

Выбор зависит от геометрии канала, свойств материала, производительности и требований к контролю загрязнений.

16. Можно ли использовать несколько магнитных стержней вместе?

Да. Несколько стержней можно объединить в соответствующим образом спроектированный узел сепарации.

Например, несколько магнитных стержней Ø25×215 мм могут быть установлены между двумя опорными пластинами для создания компактной магнитной решётки.

Пример расположения:

• Магнитный стержень 1
• Магнитный стержень 2
• Магнитный стержень 3

Расстояние между стержнями имеет большое значение.

Слишком узкие промежутки могут ограничивать поток продукта. Слишком большие расстояния могут позволять частицам проходить далеко от магнитных поверхностей.

Узел следует оценивать как единую систему сепарации.

17. Чем отличается магнитный стержень от магнитной решётки?

Магнитный стержень — отдельный цилиндрический магнитный элемент.

Магнитная решётка — узел из нескольких магнитных стержней, закреплённых в общей раме.

Магнитный стержень	Магнитная решётка
Один магнитный элемент	Несколько магнитных элементов
Может устанавливаться отдельно	Устанавливается как единый узел
Подходит для компактных зон монтажа	Проектируется под конкретный продуктовый проход
Положение зависит от крепления	Расстояние между стержнями задаётся конструкцией
Может быть частью более крупного сепаратора	Обеспечивает несколько зон магнитного воздействия

Модель Ø25×215 мм с внутренней резьбой M8 на обоих концах может рассматриваться как компонент специально разработанной магнитной решётки.

18. Можно ли дооснастить существующую машину магнитным стержнем?

Дооснащение возможно при наличии достаточного пространства и подходящих точек крепления.

Две внутренние резьбы M8 могут быть особенно полезны, если конструкция позволяет поддерживать стержень с обеих сторон.

Перед монтажом следует проверить:

• Внутренние размеры продуктового канала
• Расположение существующих деталей
• Безопасные зазоры до движущихся узлов
• Свойства потока материала
• Вибрации оборудования
• Доступность очистки
• Возможность безопасного снятия и установки

Изменения конструкции машины необходимо оценивать с точки зрения механической безопасности и совместимости с технологическим процессом.

19. Как правильно расположить стержень в потоке материала?

Цель установки — обеспечить прохождение потенциальных ферромагнитных загрязнений достаточно близко к активной магнитной поверхности.

Подходящая схема должна направлять материал вокруг стержня без недопустимого ограничения потока.

Принцип:

Подача материала → Прохождение мимо магнитного стержня → Удержание ферромагнитных частиц → Дальнейшее движение продукта

Неправильное расположение может привести к тому, что значительная часть материала будет проходить вне эффективной зоны улавливания.

Положение стержня следует определять по фактической геометрии оборудования.

20. Почему расстояние между металлической частицей и стержнем так важно?

Магнитное притяжение существенно зависит от расстояния между ферромагнитной частицей и поверхностью стержня.

Частица, проходящая близко к поверхности, может удерживаться легче, чем аналогичная частица на большем расстоянии.

Основные факторы:

• Толщина слоя материала
• Скорость потока
• Положение частицы
• Магнитные свойства загрязнения
• Характер движения продукта
• Расположение магнитных элементов

Поэтому геометрия установки может быть не менее важна, чем физические размеры стержня.

Не следует предполагать, что компактный магнитный стержень обеспечит одинаковую эффективность во всём сечении широкого канала.

21. Как очищать магнитный стержень дозировочной машины?

Для данной модели предусмотрена ручная очистка.

Перед началом обслуживания необходимо остановить подачу материала и привести оборудование в безопасное состояние согласно внутренним процедурам предприятия.

Рекомендуемая последовательность:

1. Остановить подачу продукта.
2. Исключить случайный запуск оборудования.
3. Обеспечить безопасный доступ к магнитному стержню.
4. При необходимости осторожно ослабить крепления M8.
5. Осмотреть накопившиеся металлические частицы.
6. Удалить ферромагнитные загрязнения подходящим способом.
7. Очистить поверхность стержня и проверить её состояние.
8. Установить стержень обратно и проверить надёжность крепления.

Постоянные неодимовые магниты сохраняют магнитное поле даже при выключенной машине.

При работе с ферромагнитными инструментами необходимо соблюдать осторожность.

22. Как часто нужно очищать магнитный стержень?

Универсального интервала очистки для всех дозировочных машин не существует.

Частота обслуживания зависит от:

• Производительности линии
• Уровня загрязнения сырья
• Свойств материала
• Продолжительности работы
• Количества накопленных металлических частиц
• Требований внутреннего контроля качества

На начальном этапе эксплуатации более частые проверки помогают определить скорость накопления загрязнений.

Затем можно установить график очистки с учётом фактических условий.

Не следует допускать чрезмерного накопления частиц, мешающего потоку материала или магнитному улавливанию.

23. Требуется ли магнитному стержню регулярное обслуживание?

Постоянная магнитная система не требует электрического обслуживания.

Однако сам стержень и его механические крепления следует периодически проверять.

Рекомендуемые проверки:

• Состояние поверхности
• Надёжность соединений M8
• Механические повреждения
• Скопление материала
• Количество удержанных металлических частиц
• Признаки необычного износа
• Изменения условий эксплуатации

Если этого требуют процедуры контроля качества, магнитные характеристики можно проверять подходящим воспроизводимым методом измерения.

Без подтверждённых измерений конкретное значение магнитной индукции в гауссах не указывается.

24. Требуется ли неодимовому магнитному стержню электричество?

Нет.

Изделие использует постоянные неодимовые магниты, создающие магнитное поле без внешнего питания.

Не требуются:

• Электромагнитные катушки
• Отдельный источник питания
• Электрическая схема включения и выключения
• Контроллер активации магнитного поля
• Выход ПЛК для создания магнитного поля

Магнитное поле сохраняется даже при отключении дозировочной машины.

Это позволяет применять стержень как пассивный элемент магнитной сепарации в подходящем оборудовании.

При обслуживании необходимо учитывать наличие постоянного магнитного поля.

25. Чем эта модель отличается от других магнитных стержней Magneteksan?

Промышленные магнитные стержни могут различаться по длине, диаметру и способу крепления.

Данная модель характеризуется следующим сочетанием параметров:

Ø25×215 мм + Постоянные неодимовые магниты + Две внутренние резьбы M8 + Двустороннее крепление + Применение в дозировочных машинах

Компактная длина особенно актуальна для узких проходов оборудования.

Две внутренние резьбы обеспечивают иной вариант монтажа по сравнению со стержнями, закрепляемыми только с одного конца.

Выбор подходящего исполнения должен основываться на размерах машины, требованиях к креплению и характере движения материала.

26. Можно ли разработать магнитный стержень под конкретную дозировочную машину?

Различные конфигурации магнитных стержней могут быть технически рассмотрены с учётом требований оборудования.

Основные параметры проектирования:

• Ширина продуктового канала
• Доступная монтажная длина
• Диаметр стержня
• Необходимая длина
• Тип соединения
• Размер резьбы
• Количество магнитных стержней
• Характеристики потока продукта
• Рабочая температура
• Метод очистки

Например, для узкого фасовочного канала может подойти один компактный стержень, тогда как для крупного бункера может потребоваться несколько магнитных элементов.

Окончательная конфигурация определяется по реальным размерам оборудования и условиям работы.

27. Какие данные нужны для подготовки технического предложения?

Для оценки применения магнитного стержня в дозировочном оборудовании полезно предоставить следующую информацию:

1. Применение: Дозирование, фасовка, взвешивание или упаковка.
2. Продукт: Порошок, гранулы или другой материал.
3. Размеры бункера: Ширина, длина и геометрия выхода.
4. Производительность: Ожидаемый расход материала.
5. Толщина слоя продукта: Приблизительная глубина проходящего материала.
6. Рабочая температура: Нормальная и максимальная температура процесса.
7. Необходимый диаметр: Диаметр магнитного стержня.
8. Необходимая длина: Доступное расстояние для монтажа.
9. Количество стержней: Один стержень или многорядная система.
10. Тип соединения: Внутренняя резьба или альтернативное крепление.
11. Размеры соединений: M8 или другие требования к резьбе.
12. Требования к материалу наружной оболочки: Марка материала и необходимые характеристики поверхности.
13. Метод очистки: Доступность и порядок обслуживания.
14. Тип загрязнений: Ожидаемые частицы железа или стали.
15. Технические чертежи: Чертежи машины, бункера или монтажного узла.

Эти данные помогают оценить, подходит ли стандартная модель Ø25×215 мм с двумя внутренними резьбами M8 или следует рассмотреть другую конструкцию магнитного сепаратора.

28. Magneteksan — решения для магнитной сепарации в дозировочных и упаковочных машинах

Magneteksan разрабатывает и производит промышленное оборудование для магнитной сепарации, применяемое в производственных машинах и системах транспортировки материалов.

Магнитный стержень для дозатора Ø25×215 мм представляет собой компактный элемент с постоянными неодимовыми магнитами, предназначенный для улавливания подходящих ферромагнитных частиц в потоках материалов.

Благодаря двум внутренним резьбам M8 изделие можно закрепить с обеих сторон в соответствующим образом спроектированных дозировочных камерах, бункерах, каналах подачи и упаковочных машинах.

Компактная длина 215 мм особенно актуальна для оборудования с ограниченным монтажным пространством.

Ручная очистка и отсутствие потребности в электричестве позволяют использовать изделие как пассивный элемент магнитного контроля.

При проектировании новых машин или модернизации существующих необходимо учитывать размеры оборудования, характеристики потока, способ крепления и требования к контролю металлических загрязнений.

Magneteksan — промышленные решения для магнитной сепарации в дозировочных, фасовочных и упаковочных машинах.
