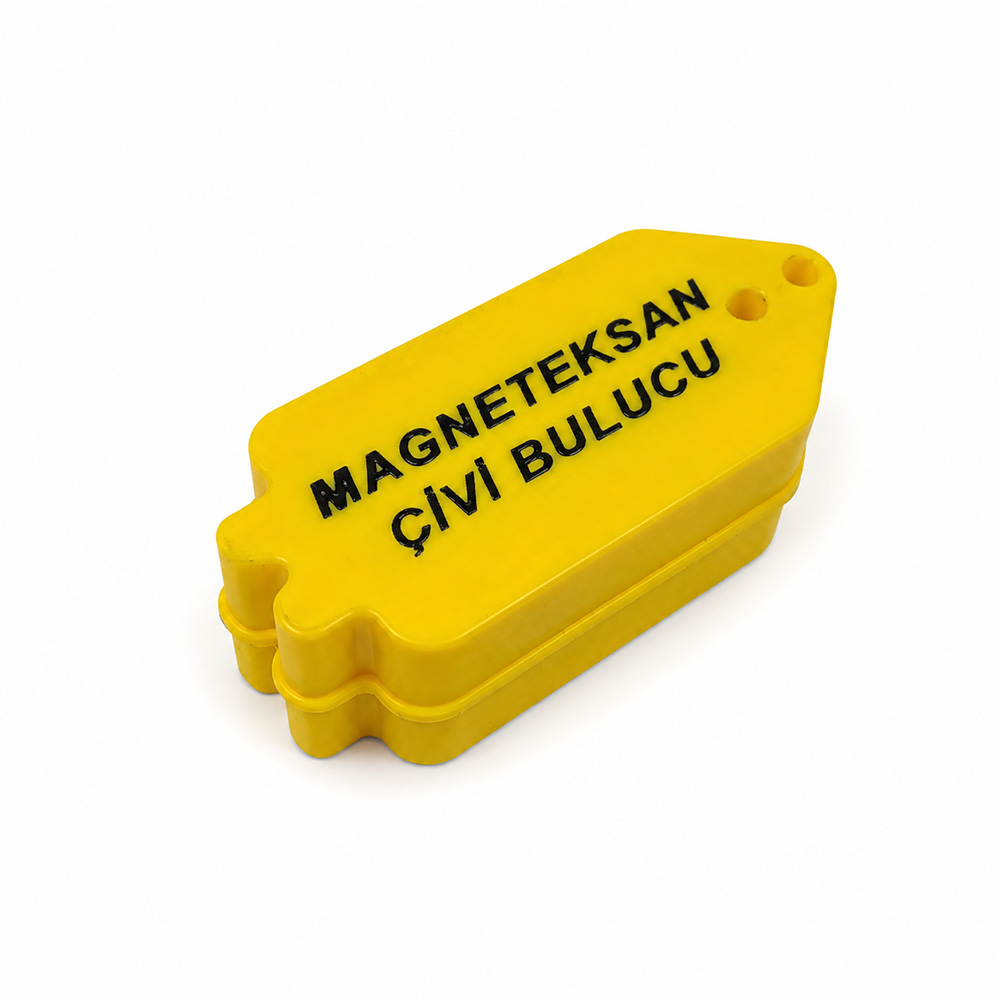

72x30x30 mm Μαγνήτης Νεοδυμίου N35 για Εντοπισμό Προφίλ και Βιδών σε Γυψοσανίδα
72x30x30 mm Μαγνήτης Νεοδυμίου N35 για Εντοπισμό Προφίλ και Βιδών σε Γυψοσανίδα
Γενικά χαρακτηριστικά
- Εντοπίζει χαλύβδινα προφίλ πίσω από γυψοσανίδες.
- Βοηθά στην εύρεση κρυφών βιδών και καρφιών.
- Περιέχει μαγνήτη νεοδυμίου N35.
- Συμπαγής σχεδιασμός χειρός.
- Πλαστικό περίβλημα εύκολης λαβής.
- Δεν απαιτεί μπαταρίες ή ρεύμα.
- Κατάλληλος για εργασίες γυψοσανίδας.
- Χρήσιμος σε ανακαινίσεις και στερεώσεις.
Τεχνικά χαρακτηριστικά
- Διαστάσεις: 72x30x30 mm
- Μαγνητικό υλικό: Νεοδύμιο
- Ποιότητα μαγνήτη: N35
- Περίβλημα: Πλαστικό
- Μαγνητικό σύστημα: Μόνιμο
- Λειτουργία: Χειροκίνητη
- Τροφοδοσία: Δεν απαιτείται
- Μέγιστη θερμοκρασία: 80 °C
Ο μαγνήτης εντοπισμού προφίλ και βιδών 72x30x30 mm περιλαμβάνει μόνιμο μαγνήτη νεοδυμίου ποιότητας N35 μέσα σε πλαστικό περίβλημα. Βοηθά στον κατά προσέγγιση εντοπισμό σιδηρομαγνητικών χαλύβδινων προφίλ, βιδών και καρφιών που βρίσκονται πίσω από γυψοσανίδες. Η χειροκίνητη λειτουργία χωρίς ηλεκτρική τροφοδοσία τον καθιστά χρήσιμο για προκαταρκτικούς ελέγχους πριν από επιτοίχιες στερεώσεις.
| Τεχνικό χαρακτηριστικό | Τιμή |
|---|---|
| Διαστάσεις | 72x30x30 mm |
| Τύπος προϊόντος | Μαγνήτης εντοπισμού προφίλ και βιδών |
| Μαγνητικό υλικό | Νεοδύμιο |
| Ποιότητα μαγνήτη | N35 |
| Μαγνητικό σύστημα | Μόνιμος μαγνήτης |
| Υλικό περιβλήματος | Πλαστικό |
| Τρόπος χρήσης | Χειροκίνητος |
| Ηλεκτρική τροφοδοσία | Δεν απαιτείται |
| Τυπική μέγιστη θερμοκρασία λειτουργίας | 80 °C |
| Αρχή λειτουργίας | Μαγνητική έλξη |
| Ανιχνεύσιμα υλικά | Σιδηρομαγνητικός χάλυβας |
| Στοιχεία αναζήτησης | Προφίλ, βίδες και καρφιά |
| Κύρια επιφάνεια εφαρμογής | Γυψοσανίδες |
| Κύρια λειτουργία | Κατά προσέγγιση εντοπισμός χαλύβδινων στοιχείων |
| Περιορισμοί ανίχνευσης | Μη σιδηρομαγνητικά υλικά και ηλεκτρικά καλώδια |
| Κατηγορία προϊόντος | Μαγνήτες χειρός |
1. Γενική τεχνική παρουσίαση του μαγνήτη εντοπισμού προφίλ και βιδών
Ο μαγνήτης εντοπισμού προφίλ και βιδών με διαστάσεις 72x30x30 mm είναι ένα χειροκίνητο εργαλείο για την κατά προσέγγιση αναγνώριση κρυφών σιδηρομαγνητικών μεταλλικών στοιχείων. Χρησιμοποιείται κυρίως για την αναζήτηση χαλύβδινων προφίλ, βιδών και καρφιών που βρίσκονται πίσω από γυψοσανίδες και παρόμοιες εσωτερικές επενδύσεις.
Στο εσωτερικό του προϊόντος βρίσκεται ένας μόνιμος μαγνήτης νεοδυμίου ποιότητας N35, ο οποίος περιβάλλεται από πλαστικό περίβλημα. Το μαγνητικό πεδίο αλληλεπιδρά με κατάλληλα σιδηρομαγνητικά αντικείμενα και μπορεί να δημιουργήσει αισθητή μεταβολή της δύναμης έλξης κατά τη μετακίνηση του εργαλείου.
Οι συμπαγείς εξωτερικές διαστάσεις επιτρέπουν στον χρήστη να κρατά τον μαγνήτη και να εξετάζει διαφορετικές περιοχές του τοίχου. Η χρήση αυτή είναι πρακτική κατά την προετοιμασία ανακαινίσεων, εργασιών συντήρησης και εγκαταστάσεων όπου τα μεταλλικά στοιχεία δεν είναι ορατά.
Το προϊόν δεν αποτελεί ηλεκτρονικό ανιχνευτή πολλαπλών λειτουργιών και δεν εμφανίζει αριθμητικά αποτελέσματα μέτρησης. Παρέχει προκαταρκτικές ενδείξεις για πιθανή παρουσία σιδηρομαγνητικών υλικών, οι οποίες πρέπει να αξιολογούνται και, όπου απαιτείται, να επιβεβαιώνονται με πρόσθετους ελέγχους.
2. Βασικός σκοπός και στόχοι του μαγνητικού εντοπισμού
Η κύρια λειτουργία του μαγνήτη είναι η αναζήτηση χαλύβδινων στοιχείων στερέωσης που βρίσκονται κάτω από τις τελικές επιστρώσεις ενός τοίχου. Η δυνατότητα αυτή είναι χρήσιμη όταν δεν υπάρχουν κατασκευαστικά σχέδια ή όταν η θέση της μεταλλικής υποδομής έχει καλυφθεί με στόκο και βαφή.
Στις κατασκευές γυψοσανίδας, οι βίδες χρησιμοποιούνται συνήθως για τη σύνδεση των φύλλων με τα μεταλλικά προφίλ. Ο εντοπισμός περισσότερων σημείων στερέωσης μπορεί να προσφέρει ενδείξεις σχετικά με την πιθανή κατεύθυνση και θέση των χαλύβδινων ορθοστατών.
Το εργαλείο μπορεί να χρησιμοποιηθεί πριν από την εγκατάσταση ραφιών, στηριγμάτων και διακοσμητικών εξαρτημάτων. Μια μαγνητική αντίδραση υποδεικνύει περιοχή που αξίζει να εξεταστεί περισσότερο, χωρίς να πιστοποιεί τη μηχανική αντοχή του στοιχείου που βρίσκεται πίσω από τον τοίχο.
Ο μαγνητικός εντοπισμός πρέπει να αντιμετωπίζεται ως αρχικό στάδιο αξιολόγησης της επιφάνειας. Πριν από τη διάτρηση χρειάζεται να ελεγχθεί η πιθανή παρουσία κρυφών ηλεκτρικών και υδραυλικών εγκαταστάσεων, καθώς και η καταλληλότητα του συστήματος στερέωσης.
3. Εξωτερικές διαστάσεις και συμπαγής σχεδιασμός 72x30x30 mm
Οι εξωτερικές διαστάσεις του προϊόντος είναι 72x30x30 mm. Η συγκεκριμένη γεωμετρία επιτρέπει χειροκίνητο χειρισμό και ελεγχόμενες κινήσεις σε περιορισμένες επιφάνειες.
Το μήκος των 72 mm και οι δύο υπόλοιπες διαστάσεις των 30 mm περιγράφουν το συνολικό μέγεθος του εργαλείου. Οι τιμές αυτές δεν αντιστοιχούν απαραίτητα στις διαστάσεις του εσωτερικού μαγνήτη ούτε δηλώνουν μέγιστο βάθος ανίχνευσης.
Η συμπαγής κατασκευή διευκολύνει τον έλεγχο κοντά σε γωνίες, πλαίσια θυρών και άλλα σημεία με περιορισμένο χώρο. Ο χρήστης μπορεί να πραγματοποιεί σύντομες επαναλαμβανόμενες κινήσεις για να συγκρίνει την έλξη μεταξύ γειτονικών θέσεων.
Η αποτελεσματικότητα της αναζήτησης δεν εξαρτάται αποκλειστικά από τις εξωτερικές διαστάσεις. Σημαντικό ρόλο έχουν η γεωμετρία και ο προσανατολισμός του εσωτερικού μαγνήτη, η απόσταση και οι μαγνητικές ιδιότητες του κρυφού αντικειμένου.
4. Φυσική αρχή λειτουργίας μέσω μαγνητικής έλξης
Η λειτουργία βασίζεται στο μόνιμο μαγνητικό πεδίο που παράγει ο μαγνήτης νεοδυμίου N35. Όταν ένα κατάλληλο σιδηρομαγνητικό αντικείμενο πλησιάζει αρκετά, αναπτύσσεται μαγνητική αλληλεπίδραση μεταξύ του αντικειμένου και του εργαλείου.
Ο χρήστης μπορεί να αντιληφθεί αυτή την αλληλεπίδραση ως αυξημένη έλξη του μαγνήτη προς την επιφάνεια του τοίχου. Μια κρυφή χαλύβδινη βίδα ή ένα προφίλ μπορεί να προκαλέσει αισθητή αντίδραση ανάλογα με τις πραγματικές συνθήκες.
Η δύναμη έλξης γενικά μειώνεται όταν αυξάνεται η απόσταση από το μεταλλικό αντικείμενο. Η ένταση της αντίδρασης επηρεάζεται επίσης από το σχήμα, το μέγεθος, τη θέση και τις μαγνητικές ιδιότητες του υλικού.
Το προϊόν δεν μετρά αριθμητικά τη μαγνητική επαγωγή και δεν υπολογίζει αυτόματα τις συντεταγμένες του κρυφού στοιχείου. Η εκτίμηση της θέσης γίνεται από τον χρήστη με σύγκριση των μεταβολών της έλξης κατά τη χειροκίνητη σάρωση.
5. Ιδιότητες του μόνιμου μαγνήτη νεοδυμίου ποιότητας N35
Το μαγνητικό υλικό του προϊόντος είναι νεοδύμιο ποιότητας N35. Ο χαρακτηρισμός αυτός προσδιορίζει μια κατηγορία υλικού μόνιμου μαγνήτη και όχι τη συνολική δύναμη συγκράτησης του συναρμολογημένου εργαλείου.
Οι μαγνήτες νεοδυμίου χρησιμοποιούνται σε πολλές τεχνικές εφαρμογές επειδή μπορούν να προσφέρουν σημαντική μαγνητική αλληλεπίδραση σε σχετικά μικρό όγκο. Η ιδιότητα αυτή είναι χρήσιμη σε χειροκίνητα εργαλεία αναζήτησης μικρών χαλύβδινων εξαρτημάτων.
Η πραγματική αντίδραση εξαρτάται από τη γεωμετρία του μαγνητικού στοιχείου, την κατεύθυνση μαγνήτισής του και τη θέση του μέσα στο περίβλημα. Συνεπώς, η ποιότητα N35 αποτελεί μόνο έναν από τους παράγοντες που καθορίζουν τη λειτουργία.
Δεν είναι τεχνικά ορθό να δηλώνεται εγγυημένο βάθος ανίχνευσης ή δύναμη έλξης σε κιλά μόνο από την ένδειξη N35. Για τον προσδιορισμό τέτοιων μεγεθών απαιτούνται δοκιμές με συγκεκριμένα μεταλλικά δοκίμια και ελεγχόμενες συνθήκες.

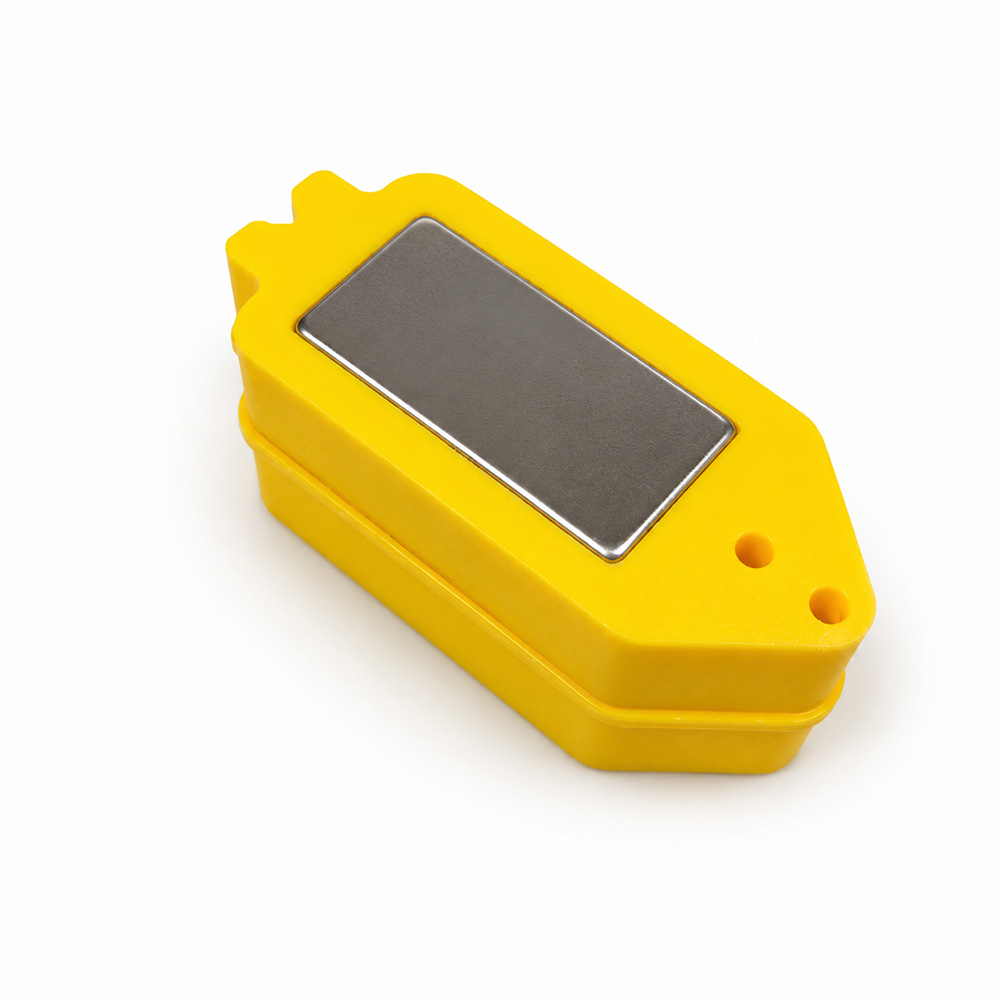

6. Πλαστικό εξωτερικό περίβλημα και χαρακτηριστικά χειρισμού
Το προϊόν διαθέτει εξωτερικό περίβλημα κατασκευασμένο από πλαστικό. Το περίβλημα επιτρέπει στον χρήστη να κρατά το εργαλείο και να το μετακινεί με ελεγχόμενο τρόπο πάνω στον τοίχο.
Η συγκεκριμένη κατασκευή διευκολύνει τη χρήση χωρίς άμεση επαφή με το εσωτερικό μαγνητικό υλικό. Έτσι, ο χρήστης μπορεί να εκτελεί σταδιακές κινήσεις όταν αναζητά κρυφές βίδες ή χαλύβδινα προφίλ.
Πριν από τη χρήση σε βαμμένες ή ευαίσθητες επιφάνειες, συνιστάται έλεγχος της καθαριότητας του περιβλήματος. Μικρά σιδηρούχα σωματίδια που έλκονται από τον μαγνήτη ενδέχεται να προκαλέσουν γρατζουνιές κατά τη μετακίνηση.
Η ύπαρξη πλαστικού περιβλήματος δεν σημαίνει πιστοποιημένη αντοχή σε κάθε μηχανική καταπόνηση ή χημική ουσία. Πρέπει να αποφεύγονται οι πτώσεις, τα ισχυρά χτυπήματα και η επαφή με ουσίες που μπορούν να αλλοιώσουν το πλαστικό.

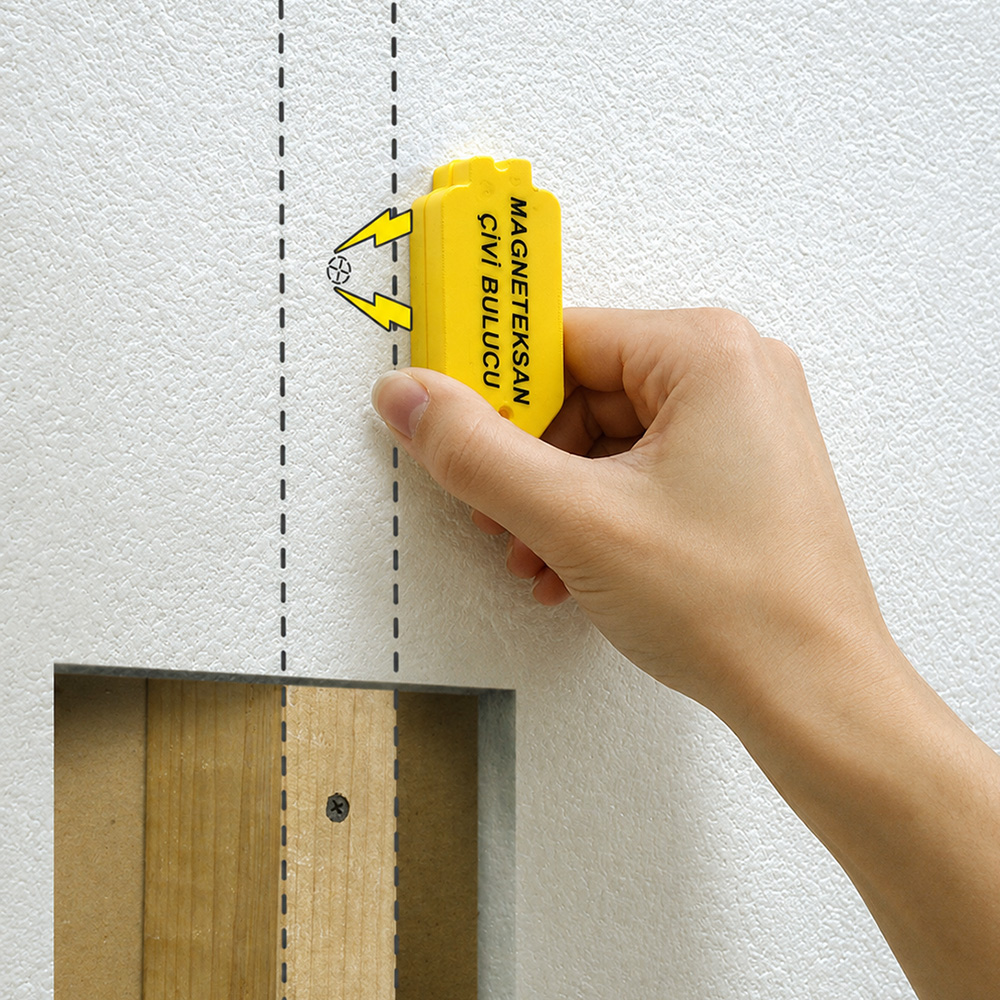

7. Διαδικασία χειροκίνητου ελέγχου επιφανειών τοίχου
Η αναζήτηση πραγματοποιείται με χειροκίνητη μετακίνηση του μαγνήτη πάνω στην επιφάνεια που εξετάζεται. Ο χρήστης επιλέγει την ταχύτητα, την κατεύθυνση και την έκταση των κινήσεων σύμφωνα με την περιοχή ενδιαφέροντος.
Οι αργές και σχετικά ομοιόμορφες κινήσεις διευκολύνουν την αναγνώριση τοπικών μεταβολών της έλξης. Αν το εργαλείο μετακινείται υπερβολικά γρήγορα, μπορεί να μην γίνει αντιληπτή η αντίδραση μιας μικρής κρυφής βίδας.
Όταν παρατηρηθεί αυξημένη έλξη, η ίδια περιοχή μπορεί να εξεταστεί ξανά από την αντίθετη κατεύθυνση. Πρόσθετες οριζόντιες και κατακόρυφες διελεύσεις βοηθούν στον καλύτερο προσδιορισμό της πιθανής θέσης του αντικειμένου.
Το εργαλείο δεν καταγράφει δεδομένα και δεν διαθέτει ηλεκτρονική ένδειξη αποτελεσμάτων. Η χρησιμότητα της αναζήτησης εξαρτάται από την προσοχή του χρήστη και από τις πραγματικές ιδιότητες του τοίχου και των κρυφών στοιχείων.
8. Λειτουργία χωρίς μπαταρίες και ηλεκτρική τροφοδοσία
Το μαγνητικό πεδίο παράγεται από μόνιμο μαγνήτη, χωρίς να απαιτείται ηλεκτρικό ρεύμα. Σε αντίθεση με έναν ηλεκτρομαγνήτη, το συγκεκριμένο σύστημα δεν χρειάζεται τροφοδοσία πηνίου για τη δημιουργία της μαγνητικής δράσης.
Ο χρήστης δεν χρειάζεται να τοποθετεί μπαταρίες, να φορτίζει συσσωρευτές ή να συνδέει καλώδια. Το εργαλείο είναι διαθέσιμο για προκαταρκτικό έλεγχο κατάλληλων επιφανειών χωρίς ηλεκτρική προετοιμασία.
Η δυνατότητα αυτή είναι πρακτική σε εργοτάξια και χώρους όπου η πρόσβαση σε παροχή ηλεκτρικού ρεύματος είναι περιορισμένη. Επίσης, δεν υπάρχουν διακοπές χρήσης λόγω αποφόρτισης μπαταρίας.
Η απουσία ηλεκτρικής τροφοδοσίας δεν σημαίνει ότι το προϊόν μπορεί να εντοπίζει ηλεκτρικά καλώδια. Αντιδρά σε κατάλληλα σιδηρομαγνητικά υλικά και δεν έχει σχεδιαστεί για ανίχνευση τάσης ή απευθείας αναγνώριση χάλκινων αγωγών.
9. Εντοπισμός μεταλλικών ορθοστατών πίσω από γυψοσανίδες
Πολλοί εσωτερικοί τοίχοι γυψοσανίδας κατασκευάζονται με φύλλα στερεωμένα σε μεταλλική υποδομή. Μετά την επεξεργασία των αρμών και τη βαφή, οι θέσεις των χαλύβδινων ορθοστατών δεν είναι εύκολα ορατές.
Ο μαγνήτης βοηθά στην κατά προσέγγιση αναζήτηση σιδηρομαγνητικών χαλύβδινων στοιχείων πίσω από τα φύλλα. Όταν πλησιάζει ένα προφίλ ή μια βίδα στερέωσης, μπορεί να παρατηρηθεί μεταβολή της δύναμης έλξης.
Η αναζήτηση περισσότερων σημείων με μαγνητική αντίδραση κατά μήκος μιας ευθείας μπορεί να δώσει ενδείξεις για την κατεύθυνση ενός ορθοστάτη. Η διάταξη των βιδών συχνά βοηθά στην εκτίμηση της πιθανής θέσης του προφίλ.
Μία μόνο αντίδραση δεν επιβεβαιώνει απαραίτητα την παρουσία δομικού ορθοστάτη. Μπορεί να προέρχεται από μεμονωμένη βίδα, πρόσθετο χαλύβδινο ενισχυτικό στοιχείο ή άλλο σιδηρομαγνητικό εξάρτημα.
10. Ανίχνευση κρυφών βιδών στερέωσης
Οι βίδες από σιδηρομαγνητικό χάλυβα μπορούν να αλληλεπιδρούν με το πεδίο του εργαλείου. Στους τοίχους γυψοσανίδας, οι κεφαλές τους συχνά καλύπτονται από υλικό στοκαρίσματος και βαφή.
Όταν ο μαγνήτης πλησιάζει τη χαλύβδινη κεφαλή μιας βίδας, μπορεί να εμφανιστεί τοπική αύξηση της έλξης. Η ένταση της αντίδρασης εξαρτάται από τις διαστάσεις της βίδας και την απόστασή της από το μαγνητικό στοιχείο.
Ο εντοπισμός περισσότερων βιδών μπορεί να βοηθήσει στην κατανόηση της πιθανής διάταξης της μεταλλικής υποδομής. Ο επανέλεγχος από διαφορετικές κατευθύνσεις επιτρέπει τη σύγκριση των αντιδράσεων σε γειτονικά σημεία.
Ο μαγνήτης δεν προσδιορίζει το μήκος, τη διάμετρο ή τον βαθμό σύσφιξης μιας βίδας. Δεν μπορεί επίσης να αξιολογήσει αν η συγκεκριμένη σύνδεση διαθέτει επαρκή μηχανική αντοχή για ένα προβλεπόμενο φορτίο.
11. Αναζήτηση καρφιών και μικρών συνδετικών στοιχείων
Εκτός από βίδες, το εργαλείο μπορεί να χρησιμοποιηθεί για την αναζήτηση καρφιών και άλλων μικρών σιδηρομαγνητικών χαλύβδινων εξαρτημάτων. Τέτοια στοιχεία ενδέχεται να βρίσκονται κάτω από τελικές επιστρώσεις ή μέσα σε παλαιότερες συνδέσεις.
Η μαγνητική αντίδραση εξαρτάται από την ποσότητα του σιδηρομαγνητικού υλικού και από τη θέση του σε σχέση με τον μαγνήτη. Ένα μικρό καρφί σε μεγαλύτερο βάθος μπορεί να προκαλέσει ασθενέστερη έλξη από ένα μεγαλύτερο στοιχείο κοντά στην επιφάνεια.
Κατά τον έλεγχο μιας ύποπτης περιοχής συνιστώνται αργές και επαναλαμβανόμενες κινήσεις. Με αυτόν τον τρόπο διευκολύνεται η διάκριση μιας τοπικής μαγνητικής αντίδρασης από την αίσθηση της συνηθισμένης μετακίνησης.
Δεν έχουν όλα τα μεταλλικά καρφιά και εξαρτήματα τις ίδιες μαγνητικές ιδιότητες. Ορισμένα κράματα παρουσιάζουν μικρή ή αμελητέα έλξη, γεγονός που περιορίζει τη δυνατότητα εντοπισμού τους με αυτό το εργαλείο.
12. Καταλληλότητα για χάλυβα και σιδηρομαγνητικά υλικά
Η βασική εφαρμογή αφορά σιδηρομαγνητικά υλικά, όπως πολλούς τύπους ανθρακούχου χάλυβα που χρησιμοποιούνται στις οικοδομικές κατασκευές. Αυτά τα υλικά μπορούν να αντιδρούν σε μαγνήτη ακόμη και όταν καλύπτονται από μη μαγνητική επένδυση.
Χαλύβδινα προφίλ, βίδες και ορισμένα καρφιά αποτελούν χαρακτηριστικά παραδείγματα αντικειμένων που μπορούν να αναζητηθούν. Η πραγματική δυνατότητα εντοπισμού εξαρτάται από τις ιδιότητες, το μέγεθος και την απόστασή τους.
Είναι σημαντικό να διακρίνονται τα μεταλλικά από τα σιδηρομαγνητικά υλικά. Το γεγονός ότι ένα αντικείμενο είναι μεταλλικό δεν σημαίνει ότι θα παρουσιάζει αισθητή έλξη προς έναν μόνιμο μαγνήτη.
Όταν η σύνθεση του υλικού είναι άγνωστη, μπορεί να δοκιμαστεί ένα διαθέσιμο δείγμα του ίδιου τύπου. Μια θετική αντίδραση δείχνει μαγνητική έλξη του δείγματος, αλλά δεν εγγυάται τον εντοπισμό του πίσω από οποιοδήποτε πάχος τοίχου.
13. Περιορισμοί στην ανίχνευση αλουμινίου και χαλκού
Το αλουμίνιο και ο χαλκός δεν είναι σιδηρομαγνητικά υλικά υπό συνήθεις συνθήκες χρήσης. Επομένως, δεν παρουσιάζουν την έλξη που παρατηρείται σε κατάλληλα χαλύβδινα αντικείμενα κοντά σε έναν μόνιμο μαγνήτη.
Δεν είναι αξιόπιστος ο εντοπισμός ενός κρυφού προφίλ αλουμινίου με την αρχή λειτουργίας αυτού του προϊόντος. Ο ίδιος περιορισμός ισχύει για τους ηλεκτρικούς αγωγούς από χαλκό.
Ορισμένες κατασκευές μπορεί να περιλαμβάνουν στοιχεία αλουμινίου ή χαλκού συνδεδεμένα με χαλύβδινες βίδες. Σε τέτοιες περιπτώσεις, ο μαγνήτης ενδέχεται να αντιδρά στις σιδηρομαγνητικές βίδες και όχι στο βασικό μη σιδηρομαγνητικό υλικό.
Η απουσία έλξης δεν αποδεικνύει ότι δεν υπάρχει μέταλλο στην εξεταζόμενη περιοχή. Για την αναζήτηση μη σιδηρομαγνητικών μετάλλων απαιτείται εξοπλισμός που χρησιμοποιεί διαφορετική τεχνολογία ανίχνευσης.
14. Αδυναμία άμεσου εντοπισμού ξύλου και πλαστικών σωλήνων
Οι ξύλινοι ορθοστάτες και οι πλαστικοί σωλήνες δεν είναι σιδηρομαγνητικά υλικά. Κατά συνέπεια, η θέση τους δεν μπορεί να προσδιοριστεί άμεσα μέσω της μαγνητικής έλξης του συγκεκριμένου εργαλείου.
Αυτός ο περιορισμός είναι ιδιαίτερα σημαντικός σε κτίρια με ξύλινη αντί μεταλλικής υποδομής. Ένας τοίχος μπορεί να περιέχει ξύλινα δομικά στοιχεία ακόμη και όταν ο μαγνήτης δεν παρουσιάζει καμία αισθητή αντίδραση.
Οι πλαστικοί σωλήνες ύδρευσης μπορεί επίσης να περνούν πίσω από τις επενδύσεις χωρίς να προκαλούν μαγνητική έλξη. Η παρουσία νερού μέσα στον σωλήνα δεν τον καθιστά άμεσα ανιχνεύσιμο από έναν μόνιμο μαγνήτη.
Για την αναζήτηση ξύλου, πλαστικών σωληνώσεων και άλλων μη σιδηρομαγνητικών υλικών χρειάζεται κατάλληλη τεχνολογία. Το προϊόν δεν αντικαθιστά έναν εξειδικευμένο ανιχνευτή κρυφών εγκαταστάσεων.
15. Επίδραση του πάχους της γυψοσανίδας
Το πάχος της γυψοσανίδας αποτελεί μέρος της απόστασης μεταξύ του μαγνήτη και του κρυφού χαλύβδινου στοιχείου. Η αύξηση αυτής της απόστασης μπορεί να μειώσει σημαντικά την έλξη που αντιλαμβάνεται ο χρήστης.
Σε τοίχους με πολλαπλές στρώσεις γυψοσανίδας, τα προφίλ και οι βίδες μπορεί να βρίσκονται βαθύτερα. Υπό αυτές τις συνθήκες, η αντίδραση ενδέχεται να είναι ασθενέστερη σε σύγκριση με μια κατασκευή μονής στρώσης.
Πρόσθετα στρώματα στόκου, επιχρίσματος και διακοσμητικών υλικών αυξάνουν επίσης τη συνολική απόσταση. Αυτό πρέπει να λαμβάνεται υπόψη όταν συγκρίνονται αποτελέσματα σε τοίχους διαφορετικής κατασκευής.
Χωρίς ειδικές δοκιμές δεν μπορεί να οριστεί ένα ενιαίο μέγιστο βάθος ανίχνευσης. Η αποτελεσματικότητα εξαρτάται από το πραγματικό πάχος των στρώσεων και από τις ιδιότητες του σιδηρομαγνητικού αντικειμένου.
16. Επίδραση βαφών, επιχρισμάτων και τελικών επενδύσεων
Οι επιφάνειες τοίχων μπορεί να περιλαμβάνουν στρώματα βαφής, στόκου, επιχρίσματος και διακοσμητικών επενδύσεων. Αυτά τα υλικά επηρεάζουν την αναζήτηση κυρίως μέσω της απόστασης που παρεμβάλλεται μεταξύ μαγνήτη και κρυφού αντικειμένου.
Σε μια λεία επιφάνεια είναι ευκολότερο να διατηρείται ομοιόμορφη κίνηση. Οι ανωμαλίες, οι ανάγλυφες υφές και οι αρμοί μπορούν να μεταβάλλουν το διάκενο και να δυσκολέψουν την ερμηνεία της αντίδρασης.
Ορισμένες επενδύσεις μπορεί να περιέχουν μεταλλικά εξαρτήματα ή πρόσθετα στοιχεία στερέωσης. Αν αυτά είναι σιδηρομαγνητικά, ενδέχεται να προκαλέσουν έλξη που δεν σχετίζεται με το δομικό προφίλ το οποίο αναζητείται.
Για αξιόπιστη ερμηνεία συνιστάται ο έλεγχος περισσότερων σημείων με παρόμοιο τρόπο μετακίνησης. Μια μεμονωμένη αντίδραση πρέπει να επαληθεύεται πριν χρησιμοποιηθεί ως βάση για επιλογή θέσης στερέωσης.
17. Επίδραση διαστάσεων και γεωμετρίας μεταλλικών στοιχείων
Το σχήμα και το μέγεθος ενός σιδηρομαγνητικού αντικειμένου επηρεάζουν τη μαγνητική αλληλεπίδραση. Μια μικρή βίδα, ένα καρφί και ένα μακρύ χαλύβδινο προφίλ μπορούν επομένως να δημιουργήσουν διαφορετικά μοτίβα έλξης.
Ένα επιμήκες προφίλ μπορεί να προκαλέσει αντίδραση κατανεμημένη κατά μήκος μιας μεγαλύτερης περιοχής. Αντίθετα, μια μεμονωμένη βίδα μπορεί να δημιουργήσει πιο εντοπισμένη έλξη, ιδιαίτερα όταν η κεφαλή της βρίσκεται κοντά στην επιφάνεια.
Σημαντικός είναι επίσης ο προσανατολισμός του αντικειμένου σε σχέση με τον μαγνήτη. Η εξέταση από διαφορετικές κατευθύνσεις μπορεί να βοηθήσει στην εκτίμηση της κατανομής της έλξης.
Η αίσθηση της μαγνητικής αντίδρασης δεν επιτρέπει τον ακριβή υπολογισμό των διαστάσεων ενός κρυφού στοιχείου. Το αποτέλεσμα αποτελεί ένδειξη που πρέπει να αξιολογείται σε συνδυασμό με την πιθανή κατασκευή του τοίχου.
18. Απόσταση λειτουργίας και συνθήκες επαφής με την επιφάνεια
Η απόσταση μεταξύ μαγνήτη και σιδηρομαγνητικού αντικειμένου είναι καθοριστικός παράγοντας για την επιτυχία της αναζήτησης. Γενικά, η έλξη μειώνεται όσο αυξάνεται η απόσταση μεταξύ των δύο στοιχείων.
Κατά τη χρήση συνιστάται το εργαλείο να διατηρείται όσο γίνεται πιο κοντά στην εξεταζόμενη επιφάνεια. Η ελεγχόμενη επαφή ή ένα μικρό διάκενο, ανάλογα με την ευαισθησία της επένδυσης, μπορεί να διευκολύνει την αναγνώριση της αντίδρασης.
Η συνολική απόσταση περιλαμβάνει το πάχος της γυψοσανίδας, τις τελικές επιστρώσεις και τυχόν κενό πίσω από την επένδυση. Η θέση του μαγνητικού στοιχείου μέσα στο πλαστικό περίβλημα μπορεί επίσης να επηρεάζει το πραγματικό διάκενο.
Οι διαστάσεις 72x30x30 mm και η ποιότητα N35 δεν επαρκούν για τον προσδιορισμό σταθερής μέγιστης απόστασης ανίχνευσης. Για τέτοια δήλωση απαιτούνται δοκιμές με γνωστά χαλύβδινα αντικείμενα και καθορισμένες συνθήκες.
19. Εφαρμογή πριν από την εγκατάσταση επιτοίχιων ραφιών
Πριν από την τοποθέτηση ραφιού σε τοίχο γυψοσανίδας, είναι χρήσιμο να εξεταστεί η πιθανή θέση των μεταλλικών ορθοστατών. Ο μαγνήτης μπορεί να βοηθήσει στην αναζήτηση σιδηρομαγνητικών χαλύβδινων στοιχείων στην περιοχή εγκατάστασης.
Ο χρήστης μπορεί να ελέγξει τις θέσεις όπου σχεδιάζεται να τοποθετηθούν τα στηρίγματα. Επαναλαμβανόμενες αντιδράσεις ενδέχεται να προσφέρουν ενδείξεις για τη διάταξη των βιδών και την κατεύθυνση της μεταλλικής υποδομής.
Η αναγνώριση ενός μεταλλικού στοιχείου δεν σημαίνει ότι αυτό μπορεί να αναλάβει με ασφάλεια το βάρος του ραφιού. Η φέρουσα ικανότητα εξαρτάται από τη διαμόρφωση του τοίχου και από τα επιλεγμένα εξαρτήματα στερέωσης.
Πριν από την εγκατάσταση πρέπει να εξεταστεί και η πιθανότητα κρυφών ηλεκτρικών ή υδραυλικών δικτύων. Το εργαλείο δεν υποκαθιστά την τεχνική αξιολόγηση της αντοχής και της ασφάλειας της στερέωσης.
20. Χρήση κατά την τοποθέτηση κρεμαστών επίπλων
Η εγκατάσταση κρεμαστών ντουλαπιών και άλλων επίπλων απαιτεί γνώση των χαρακτηριστικών του τοίχου στήριξης. Σε κατασκευές γυψοσανίδας με μεταλλική υποδομή, ο μαγνήτης μπορεί να χρησιμοποιηθεί για προκαταρκτική αναζήτηση χαλύβδινων στοιχείων.
Ο έλεγχος μπορεί να πραγματοποιηθεί πριν από την τοποθέτηση ντουλαπιών, διακοσμητικών πάνελ και επιτοίχιου εξοπλισμού. Το συμπαγές μέγεθος επιτρέπει τη χειροκίνητη εξέταση περιοχών κοντά στα σχεδιαζόμενα σημεία στερέωσης.
Η μαγνητική αντίδραση μπορεί να προέρχεται από μια συνηθισμένη βίδα γυψοσανίδας και όχι από ενίσχυση σχεδιασμένη να φέρει φορτίο. Επομένως, τα αποτελέσματα πρέπει να συγκρίνονται με διαθέσιμες πληροφορίες για την πραγματική δομή του τοίχου.
Το προϊόν δεν μετρά την αντοχή των προφίλ ούτε καθορίζει το επιτρεπόμενο φορτίο των αγκυρώσεων. Για βαριά έπιπλα απαιτούνται κατάλληλα συστήματα στερέωσης και συμμόρφωση με τις τεχνικές απαιτήσεις της κατασκευής.
21. Εφαρμογές σε ανακαινίσεις και εργασίες συντήρησης
Κατά τις ανακαινίσεις, η θέση των κρυφών στοιχείων δεν είναι πάντα τεκμηριωμένη. Ο χειροκίνητος μαγνήτης επιτρέπει μια αρχική αναζήτηση ορισμένων σιδηρομαγνητικών εξαρτημάτων χωρίς άμεση αφαίρεση της επένδυσης.
Μπορεί να χρησιμοποιηθεί κατά την αντικατάσταση εξαρτημάτων, την αλλαγή εσωτερικής διαρρύθμισης και την προετοιμασία νέων σημείων στερέωσης. Η εξέταση περισσότερων περιοχών παρέχει πληροφορίες που μπορούν να καθοδηγήσουν πρόσθετους ελέγχους.
Οι υφιστάμενοι τοίχοι ενδέχεται να περιλαμβάνουν διαφορετικά υλικά, πρόσθετες ενισχύσεις και εξαρτήματα προηγούμενων εργασιών. Μια μεμονωμένη αντίδραση δεν αποκαλύπτει με βεβαιότητα τη λειτουργία του αντικειμένου που εντοπίστηκε.
Σε πιο σύνθετες επεμβάσεις συνιστάται ο συνδυασμός μαγνητικού ελέγχου, κατασκευαστικών σχεδίων και κατάλληλων συσκευών ανίχνευσης. Αυτή η προσέγγιση μειώνει την πιθανότητα εσφαλμένης ερμηνείας των ενδείξεων.
22. Σύγκριση με ηλεκτρονικούς ανιχνευτές τοίχων
Ο μόνιμος μαγνήτης και οι ηλεκτρονικοί ανιχνευτές τοίχων λειτουργούν με διαφορετικές φυσικές αρχές. Ο μαγνήτης βασίζεται στην έλξη σιδηρομαγνητικών υλικών, ενώ οι ηλεκτρονικές συσκευές μπορεί να χρησιμοποιούν διαφορετικούς τύπους αισθητήρων.
Ορισμένοι ηλεκτρονικοί ανιχνευτές μπορούν, ανάλογα με την τεχνολογία τους, να αναγνωρίζουν μέταλλα, ξύλινους ορθοστάτες ή ηλεκτρικά καλώδια. Οι δυνατότητες και οι περιορισμοί διαφέρουν μεταξύ μοντέλων και πρέπει να εξετάζονται στα τεχνικά χαρακτηριστικά τους.
Ο χειροκίνητος μαγνήτης δεν απαιτεί μπαταρίες ή ηλεκτρονικές ρυθμίσεις. Ωστόσο, δεν εμφανίζει ψηφιακές τιμές, δεν αναγνωρίζει αυτόματα το είδος του υλικού και δεν μετρά το βάθος του κρυφού αντικειμένου.
Οι δύο κατηγορίες εργαλείων μπορούν να χρησιμοποιηθούν συμπληρωματικά. Όταν χρειάζεται έλεγχος για καλώδια ή σωληνώσεις πριν από διάτρηση, πρέπει να χρησιμοποιείται εξειδικευμένος ανιχνευτής κατάλληλος για τη συγκεκριμένη εγκατάσταση.
23. Διαδικασία ελέγχου του τοίχου πριν από τη διάτρηση
Πριν από τη δημιουργία οπής πρέπει να εξεταστεί η περιοχή εργασίας και να συγκεντρωθούν πληροφορίες για τη δομή του τοίχου. Ο μαγνήτης μπορεί να βοηθήσει στην αναζήτηση ορισμένων κρυφών σιδηρομαγνητικών βιδών και προφίλ.
Ο έλεγχος μπορεί να αρχίσει με αργές οριζόντιες και κατακόρυφες κινήσεις. Τα σημεία όπου παρατηρείται αυξημένη έλξη μπορούν να σημειωθούν προσωρινά για περαιτέρω επιβεβαίωση.
Η απουσία μαγνητικής αντίδρασης δεν εγγυάται ότι δεν υπάρχουν ηλεκτρικές ή υδραυλικές εγκαταστάσεις. Χάλκινοι αγωγοί, πλαστικοί σωλήνες και άλλα μη σιδηρομαγνητικά στοιχεία μπορεί να παραμένουν εντελώς μη ανιχνεύσιμα.
Πριν από τη διάτρηση απαιτούνται κατάλληλες πρόσθετες διαδικασίες ελέγχου κρυφών εγκαταστάσεων. Όταν η κατασκευή είναι άγνωστη, συνιστάται εξειδικευμένος εξοπλισμός ή αξιολόγηση από κατάλληλα καταρτισμένο τεχνικό.
24. Μέτρα ασφαλείας κατά τον χειρισμό
Οι μαγνήτες νεοδυμίου μπορούν να έλκουν έντονα κοντινά χαλύβδινα αντικείμενα. Γι’ αυτό απαιτείται προσεκτικός έλεγχος των κινήσεων και αποφυγή ξαφνικής επαφής με σιδηρομαγνητικές επιφάνειες.
Κατά την προσέγγιση μεταλλικών αντικειμένων, τα δάχτυλα πρέπει να παραμένουν μακριά από πιθανά σημεία παγίδευσης. Η σταδιακή προσέγγιση διευκολύνει τον έλεγχο της έλξης και περιορίζει τον κίνδυνο τραυματισμού.
Το προϊόν πρέπει να διατηρείται σε κατάλληλη απόσταση από συσκευές και αντικείμενα ευαίσθητα σε μαγνητικά πεδία. Ιδιαίτερη προσοχή χρειάζεται κοντά σε εμφυτευμένες ιατρικές συσκευές, σύμφωνα με τις οδηγίες των κατασκευαστών και των επαγγελματιών υγείας.
Ένα ραγισμένο περίβλημα ή ένα εκτεθειμένο μαγνητικό στοιχείο μπορεί να αυξήσει τους κινδύνους χρήσης. Αν παρατηρηθεί βλάβη, η χρήση πρέπει να διακοπεί μέχρι να αξιολογηθεί η κατάσταση του εργαλείου.
25. Τυπική μέγιστη θερμοκρασία λειτουργίας 80 °C
Για τον μαγνήτη νεοδυμίου N35 αναφέρεται τυπική μέγιστη θερμοκρασία λειτουργίας 80 °C. Το όριο αυτό πρέπει να λαμβάνεται υπόψη κατά τη χρήση και αποθήκευση του προϊόντος σε θερμά περιβάλλοντα.
Η έκθεση σε υπερβολική θερμοκρασία μπορεί να επηρεάσει τις μαγνητικές ιδιότητες του νεοδυμίου. Σε ορισμένες συνθήκες μπορεί να προκύψει μη αναστρέψιμη απώλεια μέρους της μαγνήτισης ακόμη και μετά την ψύξη.
Συνιστάται να αποφεύγεται η παρατεταμένη έκθεση σε ισχυρές πηγές θερμότητας και η επαφή με πολύ θερμές επιφάνειες. Πρέπει επίσης να λαμβάνονται υπόψη τα ξεχωριστά θερμικά όρια του πλαστικού περιβλήματος.
Η τιμή των 80 °C δεν αποτελεί πιστοποίηση θερμικής αντοχής ολόκληρου του συναρμολογημένου προϊόντος σε κάθε συνθήκη. Για ειδικές εφαρμογές χρειάζεται ξεχωριστή αξιολόγηση της καταλληλότητας όλων των εξαρτημάτων και του περιβάλλοντος λειτουργίας.
26. Καθαρισμός, συντήρηση και έλεγχος λειτουργίας
Επειδή το προϊόν χρησιμοποιεί μόνιμο μαγνήτη, δεν απαιτεί συντήρηση μπαταριών, ηλεκτροκινητήρων ή ηλεκτρονικών κυκλωμάτων. Η συνήθης φροντίδα περιλαμβάνει κυρίως καθαρισμό και έλεγχο της κατάστασης του περιβλήματος.
Κατά τη χρήση μπορεί να προσκολληθούν μικρά σωματίδια σιδήρου ή χάλυβα λόγω του μαγνητικού πεδίου. Η απομάκρυνσή τους συμβάλλει στην αποφυγή γρατζουνιών και στη διατήρηση πιο ομοιόμορφων συνθηκών επαφής.
Για τον καθαρισμό πρέπει να χρησιμοποιούνται μαλακά υλικά κατάλληλα για πλαστικές επιφάνειες. Καλό είναι να αποφεύγονται τα λειαντικά μέσα και οι ισχυροί διαλύτες που μπορούν να προκαλέσουν αλλοίωση του περιβλήματος.
Ένας απλός λειτουργικός έλεγχος μπορεί να γίνει πλησιάζοντας το εργαλείο σε γνωστό σιδηρομαγνητικό χαλύβδινο αντικείμενο. Η παρουσία έλξης επιβεβαιώνει τη μαγνητική δράση, αλλά δεν συνιστά ποσοτική μέτρηση πεδίου ή δύναμης συγκράτησης.
27. Συνθήκες αποθήκευσης και μεταφοράς
Ο μαγνήτης πρέπει να φυλάσσεται σε ξηρό περιβάλλον, προστατευμένος από ισχυρά χτυπήματα και υπερβολικές θερμοκρασίες. Οι κατάλληλες συνθήκες βοηθούν στη διατήρηση του πλαστικού περιβλήματος και των μαγνητικών ιδιοτήτων του υλικού.
Κατά την αποθήκευση πρέπει να λαμβάνεται υπόψη η πιθανότητα έλξης κοντινών χαλύβδινων αντικειμένων. Συνιστάται να αποφεύγεται η ανεξέλεγκτη επαφή με βίδες, εργαλεία και άλλα σιδηρομαγνητικά εξαρτήματα.
Κατά τη μεταφορά, το προϊόν πρέπει να στερεώνεται μέσα σε κατάλληλη συσκευασία. Μη μαγνητικά διαχωριστικά υλικά μπορούν να περιορίσουν την επαφή με άλλα αντικείμενα και την πιθανότητα μηχανικής φθοράς.
Το εργαλείο πρέπει επίσης να διατηρείται χωριστά από εξοπλισμό ευαίσθητο σε μαγνητικά πεδία. Ανάλογα με τον τρόπο αποστολής, ενδέχεται να ισχύουν ειδικές απαιτήσεις μεταφορέων για μαγνητισμένα αντικείμενα.
28. Λύσεις Magneteksan για χειροκίνητο μαγνητικό εντοπισμό
Η Magneteksan προσφέρει τον μαγνήτη εντοπισμού προφίλ και βιδών 72x30x30 mm ως βοηθητικό εργαλείο αναζήτησης κρυφών σιδηρομαγνητικών στοιχείων. Το προϊόν συνδυάζει μόνιμο μαγνήτη νεοδυμίου N35 με εξωτερικό πλαστικό περίβλημα.
Η κατασκευή προορίζεται κυρίως για προκαταρκτικό έλεγχο γυψοσανίδων με στόχο την αναζήτηση χαλύβδινων προφίλ, βιδών και καρφιών. Μπορεί να χρησιμοποιηθεί κατά την προετοιμασία ανακαινίσεων, εσωτερικών εγκαταστάσεων και επιτοίχιων στερεώσεων.
Η επιλογή του εργαλείου πρέπει να βασίζεται στη φύση του υλικού που αναζητείται. Για ηλεκτρικά καλώδια, πλαστικούς σωλήνες, ξύλινους ορθοστάτες και μη σιδηρομαγνητικά αντικείμενα απαιτούνται άλλες κατάλληλες τεχνολογίες ανίχνευσης.
Η ορθή χρήση προϋποθέτει κατανόηση της μαγνητικής έλξης και των παραγόντων που επηρεάζουν την έντασή της. Εντός των τεχνικών περιορισμών του, ο μαγνήτης Magneteksan αποτελεί πρακτικό χειροκίνητο βοήθημα για τον κατά προσέγγιση εντοπισμό ορισμένων κρυφών χαλύβδινων στοιχείων.
